Как крепить анкерный болт |

Автор статьи: pkmetiz.ru

Содержание

• 1 Виды анкерных болтов
  • 1.1 Анкерные болты с гайкой
  • 1.2 Анкерный болт с кольцом
  • 1.3 Анкерный болт с крюком
  • 1.4 Распорный анкерный болт
  • 1.5 Двухраспорный анкерный болт
• 2 Как закрепить анкерный болт
  • 2.1 Видео: Как крепить анкерный болт

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

• требуется закрепить тяжелый груз;
• основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Виды анкерных болтов

Для решения монтажных задач сегодня применяются многочисленные виды анкерных болтов. Это позволяет подобрать крепеж для монтажа разных типов грузов в разных условиях. В том числе есть узкоспециализированные метизы, рассчитанные только на определенные грузы.

Основные разновидности анкерных болтов:

• с гайкой;
• с крюком;
• с кольцом;
• распорные;
• двухраспорные.

Анкерные болты с гайкой

Классический тип крепежа, оптимальный вариант как крепить анкерный болт в стену. Метиз состоит из таких частей:

• шпилька клиновым распором;
• корпус анкера – металлическая втулка;
• гайка;
• шайба.

Анкер вставляется в предварительно просверленное монтажное отверстие. При навинчивании гайки на шпильку происходит расклинивание втулки. Ее корпус распирается. В результате возникает значительная сила трения между втулкой и стенками отверстия в строительном материале. Благодаря этому, крепежный элемент плотно садится и выдерживает большой вес закрепляемого груза.

Чтобы обеспечить надежность монтажа, крепить анкер необходимо в прочный строительный материал – бетон, кирпич, природный камень.

Анкерный болт с кольцом

На конце болта расположено кольцо. При монтаже оно служит опорой для вертикально закрепляемого груза. Метод, как установить анкерный болт с кольцом, не отличается от технологии монтажа предыдущих видов крепежа. Анкер устанавливается в просверленное монтажное отверстие. При закручивании стержня втулка распирается и надежно фиксируется в теле материала.

Анкер этого типа подходит для монтажа кабельных растяжек между зданиями. Кроме того, использование метизов этого типа – оптимальный вариант, как крепить анкерный болт в потолок, например, для монтажа люстры.

Анкерный болт с крюком

Конструктивно этот тип анкер практически не отличается от предыдущего типа. Основная разница состоит в наличии монтажного крюка на конце стержня, закручиваемого во втулку. Крепежный элемент хорошо подходит для монтажа канатов, кабеля, троса, навески грузов. Благодаря крюку, закрепленный груз можно легко снять при необходимости.

Технология, как крепить анкерный болт с крюком, аналогична способу монтажа модели с гайкой.

Распорный анкерный болт

Этот тип анкера отличается от предыдущих по конструкции и способу монтажа. Он монтируется только в плотный бетон. При его креплении не используются резьбовые детали. Основным рабочим элементом является шток, изготовленный из высокопрочного сплава.

Для крепления такого анкерного болта в стене его устанавливают в отверстие, просверленное в материале основы. После этого необходимо сильно ударить молотком по штоку. При забивании он расклинивает втулку, обеспечивая надежную фиксацию. В закрепленный анкер вкручивается шпилька с гайкой или болт. Это позволяет создать резьбовой узел для крепления груза.

Распорные анкерные болты имеют ограниченную грузоподъемность по сравнению с другими разновидностями. Однако для бытовой сферы его характеристик вполне достаточно.

Двухраспорный анкерный болт

Двухраспорный анкерный болт – улучшенный вариант традиционного анкера с гайкой. Особенность его конструкции состоит в двойной металлической трубке. Таким образом обеспечивается намного более сильный распор в конечной и средней части крепежного элемента. Такая конструкция обеспечивает более равномерную нагрузку на рабочую часть метиза, что повышает надежность соединения, позволяет выдерживать более значительные нагрузки, увеличивает срок службы.

Как закрепить анкерный болт

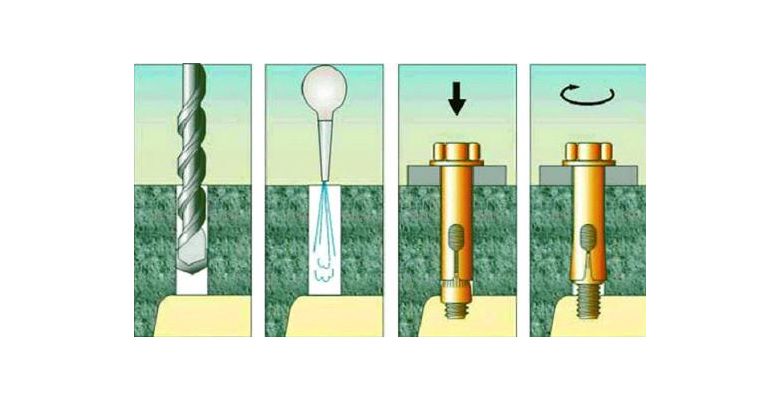

Технология крепления грузов или оборудования анкерными болтами на полу, стене или на потолке отличается простотой. Даже начинающий мастер легко освоит ее, просмотрев пару видео. Также вам поможет наше простое пособие по креплению анкерными болтами.

В первую очередь нужно выполнить точную разметку монтажных отверстий. Для их сверления важно правильно подобрать размер бура или сверла. Учитывая большой диаметр отверстия под анкер, при ошибке исправить ситуацию будет непросто. Поэтому выбору бура уделяется особое внимание. Его диаметр должен соответствовать диаметру втулки анкерного болта. Длину инструмента важно выбрать не короче крепежа и предусмотреть небольшой запас. Если ошибиться с длиной, придется тратить силы и время на то, чтобы достать анкер из отверстия, которое нужно будет досверливать.

В просверленном отверстии остается пыль и мусор, которые будут препятствовать нормальной установки крепежа. Не рекомендуется выполнять продувку ртом. Используйте для этого ручной насос или пылесос. После продувки установите анкер в отверстие. Он должен заходить в него с усилием. Лучше всего, если для установки приходится выполнять легкие удары молотком.

Далее остается только расклинить гильзу анкера. В классической конструкции анкерного болта с гайкой эта операция выполняется закручиванием гайки. После ее завинчивания до упора шпилька распирает гильзу и надежно фиксирует ее в отверстие. Далее можно открутить гайку, закрепить на шпильке груз и зафиксировать его обратным навинчиванием гайки.

На этом монтаж закончен. Эта задача не представляет никакой сложности. Главное, не экономить на качественных метизах.

Видео: Как крепить анкерный болт

Как правильно подобрать анкеры

В ходе строительных и ремонтных работ зачастую возникает необходимость подвесить какой-то тяжелый предмет (например, массивную люстру) к перекрытию либо зафиксировать в стене определенные элементы сложной конструкции (например, тренажера). В таких случаях целесообразно использовать крепежные детали анкерного типа. Они спроектированы и изготовлены так, чтобы выдерживать большие усилия на изгиб и противостоять значительным нагрузкам на вырывание, воздействующим на этапе эксплуатации. Современная промышленность выпускает анкеры многих видов. Поэтому сегодня актуальным является вопрос, как правильно подобрать такое крепежное изделие.

Способ крепления

Основной критерий, применяемый для подразделения анкеров на различные категории, является способ крепления. Таковых сегодня существует два – механический и химический. Коротко рассмотрим их особенности.

Механическое крепление

Анкеры, работа которых основана на креплении механического типа, удерживаются в основании после воздействия нагрузки благодаря двум силам.

Сила трения. Возникает, когда вектор воздействующей нагрузки направлен параллельно оси крепежной детали. Проще говоря, трение появляется, если внешняя сила N пытается вырвать/выдернуть анкер из материала основания, как показано на рисунке.

Сила упора. Появляется, когда вектор приложенной нагрузки направлен перпендикулярно оси элемента анкерного крепления. То есть, если внешняя сила стремится его сломать либо согнуть (см. рисунок). При этом ее действие компенсируется за счет внутреннего сопротивления материалов: основания – на необратимое разрушение, самого анкера – на излом.

Механический принцип крепления заключатся в следующем: у анкерной детали имеются две части: внутренняя и наружная.

Первая – распорная – расширяет вторую. Такая конструкция обеспечивает надежную установку анкера в основание при его забивании либо при закручивании.

Химический способ крепления

Химический способ крепления по сравнению с механическим характеризуется большей универсальностью. Он применим, практически, для любых оснований, в частности, пустотелых или обладающих хрупкой структурой. Чаще всего химический способ крепления используют при работе с пустотелым кирпичом, газо- и пенобетоном.

Ниже представлена последовательность этапов крепления химическим анкером.

На первом этапе в основании высверливается отверстие.

Затем посредством цилиндрической щеточки/ершика с жестким ворсом из отверстия удаляются осколки материала базы и пыль.

На третьем этапе с помощью насоса осуществляется финишная продувка монтажного отверстия.

Второй и третий этап нужно проводить с особой тщательностью. Иначе рабочую смесь химического анкера свяжут оставшиеся в отверстии частицы материала основания.

Далее с использованием пистолета-смесителя двухкомпонентный состав химического анкера вносят в подготовленное отверстие.

На пятом этапе в отверстие с рабочей смесью необходимо вставить резьбовую шпильку металлического анкера, прокручивая ее при этом, как-бы ввинчивая. Далее, прежде чем приступать к заключительному шестому этапу, нужно дождаться застывания клеевой массы. Требующийся на это временной интервал зависит от температуры воздуха. Если она даже немного ниже 0°С состав может затвердевать часов 8-10. При Т≥15° на это уходит в среднем порядка получаса-сорока минут. Убедившись в застывании состава химического анкера, можно соединять с основанием нужный объект. В бытовых целях данный крепеж не нашел широкого применения. Домашние мастера чаще используют механические анкеры. Причина банальна – последние детали заметно дешевле.

Разновидности анкеров для полнотелых оснований

По определению анкер – это крепежный элемент, применяемый при работе с полнотелой установочной базой, такой, например, как бетон, природный/натуральный камень, строительный кирпич. Ниже представлены наиболее востребованные виды таких деталей.

Анкерные болты

Для работы в полнотелом твердом материале анкерные болты являются самым надежным крепежом. Они бывают разных конструкций, но состоят они в обязательном порядке из следующих частей;

• болт с шестигранной головкой;
• втулка с технологическими прорезями;
• гайка конической формы с насечками.

Принцип действия такой: когда болт завинчивается в конусообразную гайку, та входит в нижнее отверстие втулки. В результате такого перемещения последняя расширяется и упирается сформировавшимися выступами во внутреннюю поверхность монтажного отверстия, обеспечивая таким образом надежное крепление самого болта.

Забивные анкеры

Данные изделия находят применение в случаях, когда необходимо прикрепить к основе крупный предмет, обладающий большим весом, или если предполагается, что в процессе эксплуатации установленный объект будет подвергаться воздействию значительных динамических либо статических нагрузок. В конструкцию забивного анкера входят:

• втулка, с прорезями, произведенная из металла высокой прочности;
• конусообразный распорный элемент.

Порядок установки представлен ниже.

Первый этап стандартен – в материале основы нужно высверлить отверстие с диаметром втулки.

На втором этапе из отверстия удаляются образовавшиеся в ходе сверления частицы установочного материала и пыль.

Далее с помощью молотка втулку необходимо забить в подготовленное отверстие.

На четвертом этапе с помощью специального приспособления конусообразный распорный элемент вбивается до противоположного конца втулки. Делать это нужно аккуратно, чтобы не повредить ее внутреннюю резьбу. Прорези втулки расширяются, лепестки расходятся, упираются в стенки монтажного отверстия.

Заключительный – пятый – этап предусматривает ввинчивание анкерного болта, продетого в отверстие уголка подвешиваемого объекта, во втулку с распорным элементом. В итоге получается надежное крепление.

Клиновой анкер

Принцип действия данного метиза во многом схож с тем, как работает анкерный болт. И здесь имеется элемент, расклинивающий муфту, в результате чего ее лепестки расходятся и упираются в стенки проделанного в основе отверстия.

Наряду с этим, заметны следующие отличия

• роль болта играет резьбовая шпилька с гайкой и плоской шайбой;
• муфта не защищает всю резьбу стержня, как это наблюдается у анкерного болта;
• конусообразный распорный элемент выполнен не в виде гайки, а является элементом резьбового стержня.

Этапы установки детально показаны в видео о клиновом анкере от известного производителя данной продукции компании Sormat. Запуск ролика осуществляется наведением курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки компьютерной мыши.

Рамный анкер

В качестве основного элемента конструкции рамного анкера вступает выполненная из металла втулка с продольными прорезями. В ходе монтажа данного крепежного элемента именно благодаря такому исполнению этой втулки формируются своего рода лепестки. Они разжимаются при ввинчивании болта в конусообразную гайку, и углубляются в стенки монтажного отверстия, обеспечивая тем самым надежное крепление всего анкера.

Особенностью этой крепежной детали является конусообразная конфигурация ее шляпки, благодаря чему обеспечивается ее полное заглубление в отверстие для монтажа. Поэтому при его высверливании необходимо предусмотреть «потай» для размещения головки болта.

Процедура установки рамного анкера показана на видео. Для запуска ролика наведите курсор на ниже размещенную картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Разновидности анкеров для пустотелых конструкций

Использование вышеописанных анкеров для крепления объектов в пустотелом основании невозможно. Обусловлено это отсутствием силы трения между внутренней поверхностью установочной базы такого типа и поверхностью крепежной детали. Для нивелирования данной проблемы были разработаны специальные анкеры. Рассмотрим лишь наиболее ходовые разновидности.

Анкер двухраспорный

Двухраспорный анкер состоит из:

• шпильки. Ее рабочая часть характеризуется конусообразной формой. На верхнем отрезке шпильки выполнена метрическая резьба;
• двух цилиндрических распорных втулок с прорезями;
• головки. Допустимые варианты ее исполнения – гайка, кольцо, крюк;
• плоской шайбы.

Принцип работы двухраспорного анкера такой: когда гайка завинчивается, конический стержень одновременно оказывает воздействие на обе втулки. В результате их отверстия распираются и формируется весьма надежное крепление.

Порядок установки этой крепежной детали представлен ниже.

Первый этап стандартен: нужно высверлить отверстия в уголке крепления подвешиваемого объекта и в материале основания. По завершении из отверстия нужно удалить частицы, образовавшиеся в ходе сверления, и пыль.



Далее анкер необходимо вставить в подготовленное отверстие и с помощью молотка вбить его до упора.



На завершающем этапе следует закрутить гайку. Достаточно на 4-5 оборотов.

Анкер данного вида наиболее подходит для крепления объектов на основе из гипсокартона. Он не просто не раскрошит хрупкий лист, но еще и надежно зафиксируется на его противоположной стороне в пустотелом пространстве.

Установка этого крепежного элемента (другое его название – дюбель Молли) выполняется так:

• сначала в гипсокартонном листе нужно высверлить отверстие требуемого диаметра;
• затем анкер необходимо вставить в это отверстие;
• на следующем этапе в отверстие анкера продевается болт и вкручивается в его резьбовой цилиндрический конец. В ходе этой процедуры, образно говоря, «крылья бабочки» раскрываются за счет того, что наконечник дюбеля Молли притягивается к головке болта и прижимаются к листу гипсокартона.

Более наглядно весь этот процесс представлен в видео об установке анкера-бабочки от известного производителя – швейцарской фирмы «Mungo». Запуск ролика осуществляется в том же порядке, что был указан выше.

Материал изготовления

Для изготовления анкерных болтов используют металлы – углеродистую и нержавеющую сталь, а также алюминий и латунь. В целом же, при выборе сырья, производители должны учитывать требуемую прочность данных крепежных деталей. Наиболее востребованы анкерные болты следующих классов прочности: 10.9; 9.9; 8.8; 6.8. Марки углеродистой стали, свойства которых соответствуют их требованиям, указаны ниже.

• Класс прочности 10.9. Сталь:
• высококачественная конструкционная легированная Ст.35XГСA и Ст.30XГCА;
• конструкционная легированная Ст.40X и Ст.40Х Селект;
• конструкционная низколегированная Cт.40Г2 и Cт.45Г;
• высококачественная легированная конструкционная Ст.38XА;
• конструкционная низколегированная Ст.35Х.
• Класс прочности 9.9. Сталь:
• борсодержащая легированная конструкционная Ст.20Г2P;
• конструкционная хромкремнемарганцовая легированная Ст.35XГСА;
• Ст.30XГCА, Ст.40X, Ст.38XА, Ст.35Х;
• конструкционная качественная Cт. 45, Ст.35.
• Класс прочности 8.8. Сталь Ст.20Г2P, Ст.38XА, Ст.35Х, Cт.45, Ст.35.
• Класс прочности 6.8. Сталь Ст.35, Ст.20, а также качественная нелегированная конструкционная Cт.20кп
Изготовленные из углеродистой стали анкерные болты с целью повышения антикоррозионных качеств покрываются защитным слоем. Наибольшее распространение в этом плане получили две технологии – горячая оцинковка и гальваническое оцинкование.

В современной металлургии для производства анкерных болтов применяется также и нержавеющая сталь марок A4 и A2. В данном случае обозначать класс прочности этого сырья принято иначе. Например, маркировка A4-80 говорит, что граница прочности сплава A4 равна или меньше 800 Н/мм кв.

Заключение

Подвод итоги, следует сказать о возможных последствиях некорректной установки крепежных деталей анкерного типа или если нагрузка превысит допустимую. Тогда могут наблюдаться следующие явления: во-первых – вырывание самого болта с одновременным разрушением участка основания, в который он был погружен. Во-вторых, нарушение целостности анкера либо его форм. В-третьих, – разрушение крепежной детали в результате воздействия коррозии. Отмечались даже случаи, когда анкера расплавлялись! Поэтому прежде чем приступить к их монтажу, обязательно нужно изучить инструкцию по применению.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

типов анкеров для бетона и как их использовать Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться.

Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вас ждет невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, желая бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Краткое описание типов анкеров для бетона и способы их использования

Типы анкеров для бетона Вы можете найти десятки типов анкеров

1 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.

В самых прочных системах анкеровки используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, гильзовые анкеры, бетонные анкеры большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (бетонные винты)

Клиновые анкеры и гильзовые анкеры

И клиновые анкеры, и гильзовые анкеры являются отличными типами бетонных анкеров, количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Как установить клиновые и втулочные анкеры для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

По возможности просверлите основание, используя его в качестве шаблона. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Перед установкой анкеров очень важно удалить бетонную пыль. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивание анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Слева премиальный бренд, справа дешевый. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по торчащему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько значительных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона при некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и одна из причин их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать шурупы со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винта, когда он станет очень тугим.

В Художественном музее Полка во внутреннем дворике с кирпичными скульптурами постоянно установлены свинцовые щиты. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы для бетона Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, были кирпичные стены, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они будут стрелять сквозь дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор отлично держатся. Я использую пороховые крепежные детали, чтобы закрепить эти 2×4 на стенах из шлакоблока, чтобы сделать большие полки. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» болт тумблера с раскрытыми крыльями. 1/4 означает диаметр болта

Инструменты для установки различных типов анкеров в бетон

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфораторная дрель
• Биты для каменной кладки
• Биты Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Только основы для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты по каменной кладке
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка

Набор гаечных ключей с трещоткой0014

СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Легкие перфораторы для быстрого сверления бетона

Комплект для установки анкеров для бетона Pro — идеально подходит для анкеров Tapcon размером до 3/4 дюйма

• Перфоратор дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и монтажный комплект (не показаны)
• Пылеудаляющее устройство HEPA (не показано)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки, если это необходимо
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеуловитель на перфораторе делает рабочую площадку намного чище

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Защита глаз и органов слуха имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

Краткий обзор типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров. На самом деле их гораздо больше, включая анкеры с молотковым приводом, клейкие анкеры и эпоксидные анкеры. Вы найдете их в этой статье на большинстве жилых рабочих площадок. Более крупные коммерческие или промышленные объекты могут представлять другие. Я использовал каждый из них по разным причинам на протяжении многих лет, и у каждого есть свое место. При наличии соответствующих инструментов все типы анкеров для бетона довольно легко установить. Получайте удовольствие от бурения! Я знаю, я буду.

Скульптор Ханна Джубран со своим законченным произведением на 22-м ежегодном конкурсе скульптур на открытом воздухе во Флориде в городе Лейкленд. Это было сделано сразу после того, как эта скульптура была прикреплена болтами к бетонной площадке с помощью клиновых анкеров, чтобы она могла выжить в экстремальных погодных условиях Флориды

. Как установить бетонные клиновые анкеры

.

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они сделаны, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

• Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Полезное правило:
Чем больше диаметр, тем лучше удерживающая способность.

• Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
• Нержавеющая сталь 316 – наивысший сорт нержавеющей стали , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения в воду и при наличии некоторых химических веществ, например хлора, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные для всех диаметров больше 1/2 дюйма.

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина используемого анкерного клина зависит от толщины закрепляемого материала и глубины погружения анкерного клина в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Минимальная глубина встроения по диаметру

11

КЛИНАННЫЙ ДИАМЕР	Минимальный вкладыш
3/8.	2 1/4 дюйма
5/8 дюйма	2 3/4 дюйма
3/4 дюйма	3 1/4 дюйма/7
3 7/8 дюйма
1 дюйм	4 1/2 дюйма
1 1/4 дюйма	5 1/2 дюйма

Диаметр и глубина отверстия

Диаметр отверстия для анкерного клина в бетоне равен диаметру клина в бетоне. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

1. С помощью ударной дрели в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212.15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
2. Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
3. С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
4. Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью анкерного клина для бетона. Это защитит резьбу от повреждения во время установки.
5. Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
6. Ударьте молотком по навинченному концу анкерного клина для бетона до тех пор, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
7. Пальцами затяните гайку.
8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

«Как сделать» и «Почему» для распорных анкеров для бетона

Плиты для бетонных фундаментов

Правила изменились… и анкеры тоже

CONFAST 1/4 -20 x 2 1/4 дюйма. Набор анкерных болтов Hurricane для бетона с наружной резьбой

Допуски на анкерные болты

Сверла Diablo для прямой арматуры с помощью сверла Rebar Demon SDS в World of Concrete 2022

Руководство по фибробетону: советы по проектированию, спецификациям и применению

Изучение основных аспектов фибробетона, в том числе его дизайн, технические характеристики, применение и способы правильной отделки продукта.

Как изготовить и затвердеть стандартные испытательные цилиндры в полевых условиях

Выполните следующие семь шагов, чтобы изготовить и затвердеть стандартный испытательный цилиндр из бетона в полевых условиях.

Hillman демонстрирует системы крепления бетона средней нагрузки на WOC

Эти прочные, устойчивые к коррозии анкеры, разработанные для бетона, блоков и кирпича легкой и средней нагрузки, соответствуют требованиям ICC-ES и доступны в трех цветах: синий, белый и черный диаметром 3/16″, 1/4″ и 5/16″.

Аккумуляторный отбойный молоток на 60 В в новых продуктах Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток на 60 В, бесщеточный, 20 В, аккумуляторный 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Жесткий соединительный уголок RCA-C

Анкеры CONFAST Sammys

Анкеры CONFAST Strike

Технические характеристики и инструкции по установке анкеров CONFAST Strike в бетоне.

Клиновой анкер для бетона Kwik Bolt-TZ2

STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems в качестве ассоциированного представителя отрасли на 24-26 октября, в Орландо, штат Флорида

Советы по защите резьбы клинового анкера

Повреждение резьбы анкера для бетона во время установки является распространенной причиной увеличения затрат и сокращения срока службы.
