Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие. Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкерс шестигранной головкой представляет практически такую же конструкцию что и с гайкой.

Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку.

Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие

Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо.

Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Анкерный болт с кольцом — технические характеристики: tvin270584 — LiveJournal

Анкерный болт с кольцом – это достаточно универсальный крепежный элемент, который удобно использовать не только для монтажа люстр и светильников, но также для крепления предметов другого назначения на поверхностях строительных конструкций. В этой статье мастер сантехник рассмотрит устройство и область применения анкерного болта с кольцом.

Конструкция и область применения

Чтобы правильно выбирать и применять такой крепежный элемент, как анкер с кольцом, желательно разобраться в его конструкции и технических характеристиках. Основой такого изделия (как и любого другого анкера) является распорная втулка, которая обеспечивает надежность его фиксации в предварительно подготовленном отверстии. За разжимание втулки, на боковой поверхности которой есть продольные разрезы, формирующие отдельные лепестки, отвечает резьбовой элемент. Нижний конец такого элемента имеет конусообразную форму, а его верхняя часть – это крепежное кольцо, которое и обеспечивает удобство монтажа различных предметов.

Основным назначением анкерных изделий, на конце которых имеется кольцо, является монтаж подвесных конструкций на поверхности стен или потолка. В сфере строительства анкерный болт с кольцом активно используется для того, чтобы выполнить надежное крепление строительных лесов со стенами возводимого здания. Используя этот крепеж, очень удобно выполнять различные растяжки, осуществлять электромонтажные работы, крепить на поверхности строительных конструкций тросы и элементы коммуникаций.

Прежде чем устанавливать анкерный болт с кольцом в строительной конструкции, необходимо оценить качество материала, из которого она изготовлена. При этом следует иметь в виду, что крепеж данного типа будет обеспечивать высокую надежность соединения только в том случае, если его монтаж выполняется в материалах, отличающихся плотной внутренней структурой (бетон, полнотелый строительный кирпич, природный камень и др.).

Обратите внимание! В пористых и пустотелых материалах анкерный болт данного типа, оснащенный распорной втулкой классической конструкции, утрачивает свою эффективность

Разновидности и принцип действия

Распорный принцип, по которому действует анкерный болт с кольцом, является наиболее эффективным методом крепежа на сегодняшний день. Втулка такого болта, помещенная в отверстие, разжимается в процессе закручивания резьбового элемента, формируя тем самым с его внутренними стенками надежное сцепление. Для максимального разжимания распорной втулки нижней части резьбового элемента придана конусообразная форма.

Анкерный болт, на конце которого имеется крепежное кольцо, может изготавливаться из металлических сплавов различного типа, что специалисты рекомендуют учитывать при выборе и монтаже такого изделия.

Углеродистая сталь без покрытия

Это наиболее простой вариант изготовления анкерных болтов, отличающихся доступной стоимостью.

Сталь с цинковым покрытием

Слой цинка наносят на сталь посредством гальванического метода. Цинковое покрытие надежно защищает анкерный болт от негативных факторов внешней среды.

Нержавеющие стальные сплавы

В качестве такого материала используются преимущественно сплавы марок А1, А2 и А3. В зависимости от марки стали болты отличаются как своими техническими, так и эксплуатационными характеристиками.

Латунь

Это материал, который обладает не только высокой пластичностью, но и исключительной устойчивостью к коррозии. Анкерные крепежные изделия, элементы которых изготовлены из латуни, могут не только успешно эксплуатироваться при повышенной влажности, но и устанавливаться под водой.

Обратите внимание! Для решения задач, связанных с монтажом предметов в различных строительных материалах, следует выбирать соответствующие крепежные изделия. Только при этом условии можно гарантировать требуемую надежность формируемого соединения

Технические характеристики анкерных болтов с кольцом

Выбирая такой крепежный элемент, как болт, верхняя часть которого представляет собой кольцо, следует учитывать и его размеры, в частности длину ножки. Современные производители выпускают болты, длина рабочей части которых начинается с 70 мм и может доходить до 165 мм. Разнообразие, которым отличаются размеры рабочей части таких крепежных изделий, позволяет выбирать их для монтажа в строительных конструкциях из материала с различной степенью плотности.

Двухраспорные анкерные изделия с кольцом

Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.

Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

Двухраспорные анкерные болты с кольцом в верхней части успешно применяются при выполнении такелажных работ, когда необходимо зафиксировать положение массивной цепи или металлического троса значительного диаметра. Конструктивные особенности позволяют таким крепежным изделиям успешно выдерживать даже очень значительные статические и динамические нагрузки.

Правильный монтаж

Конструкция анкерных болтов, на конце которых имеется кольцо, специально разработана таким образом, чтобы их монтаж не вызывал особых проблем как у опытных специалистов, так и у тех, кто решил самостоятельно заняться строительством или ремонтом. Для выполнения такой процедуры потребуются инструменты, которые есть практически у любого домашнего мастера, а именно:

• Перфоратор или электрическая дрель;


• Сверла соответствующего диаметра и длины;


• Молоток;


• Гаечный ключ.

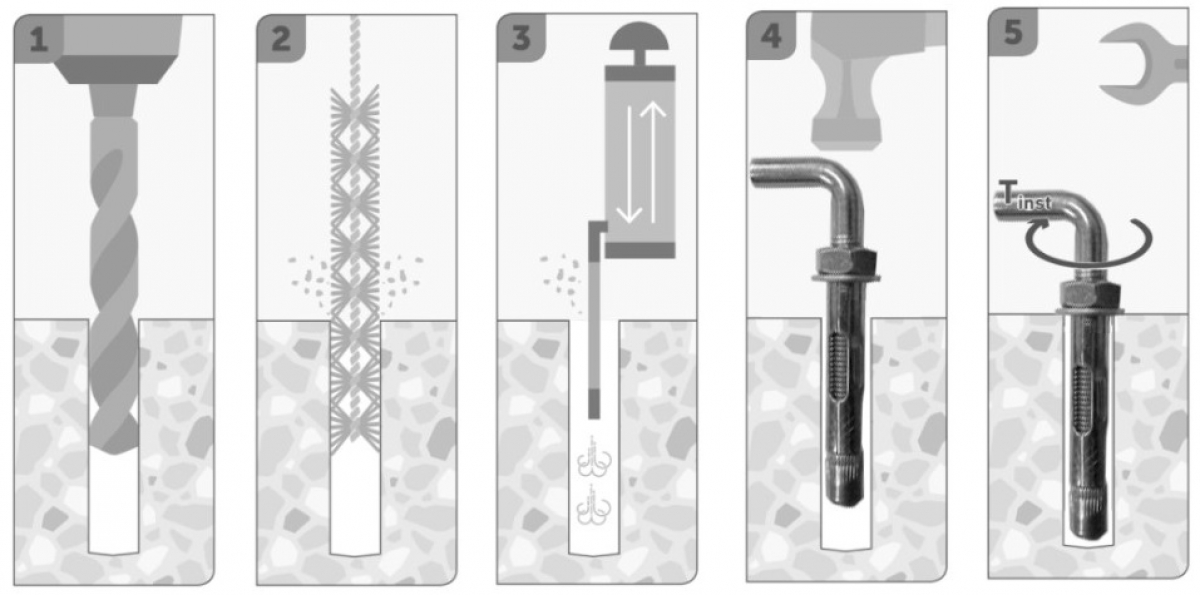

Монтаж такого анкерного болта осуществляется по следующему алгоритму:

• В строительной конструкции, в которой требуется установить анкерный болт, сверлится отверстие. Диаметр этого отверстия должен соответствовать размеру поперечного сечения крепежа, а глубина – длине рабочей части анкерного болта.


• Отверстие, в котором будет фиксироваться анкерный болт, следует тщательно очистить от пыли и кусочков строительного материала, которые в него выкрошились. Для выполнения такой процедуры можно воспользоваться обычной медицинской грушей, ершиком соответствующего диаметра или пылесосом, что наиболее эффективно.


• В подготовленное отверстие устанавливается анкерный болт. Для этого можно воспользоваться молотком, если не получается сделать это вручную.


• Чтобы надежно зафиксировать анкерный болт в отверстии, его необходимо затянуть, провернув на два-три оборота гайку на его резьбовой части или кольцо. Показателем того, что анкерный болт надежно зафиксировался в отверстии, является невозможность провернуть его.

Если анкерный болт, оснащенный кольцом на конце, подобран правильно, а его монтаж выполнен соответствующим образом, вы можете смело рассчитывать на высокую надежность такого крепежа, который в состоянии выдержать даже очень значительные нагрузки.

В продолжение темы посмотрите также наш обзор Анкерный болт с крюком — технические характеристики

Источник
https://santekhnik-moskva.blogspot.com/2019/09/Ankernyy-bolt-s-koltsom.html

Как работают бетонные крепления — Системы крепления бетона

Купить якоря

Крепление к бетону является уникальным по сравнению с другими способами крепления, такими как крепление двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры гораздо сложнее в установке и использовании. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым базовым материалом в мире за последние 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет благодаря своей простоте, прочности, универсальности и обилию ингредиентов, используемых для его изготовления.

Процесс, с помощью которого мы крепим к бетону, прост:

1. Сделать отверстие в бетоне
2. Поместите что-нибудь в отверстие, чтобы занять образовавшееся пространство
3. Расширьте материал в отверстии с помощью гвоздя, шурупа или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в отверстие больше материала. Этот увеличенный объем материала давит на внутреннюю стенку отверстия и создает трение. Благодаря этому трению большинство механических бетонных анкеров получают свою удерживающую способность. Все бетонные анкеры механического типа работают по одному и тому же основному принципу: просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить вытягивание анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне и не выходят наружу.

Клиновые анкеры

Клиновые анкеры представляют собой бетонные анкеры, состоящие из двух частей, которые собираются в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец начинается немного меньшего диаметра и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляют зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются от руки. Затем с помощью гаечного ключа поворачивают гайку, которая тянет анкер вверх, чтобы заклинить зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне для клинового анкера размер отверстия равен размеру диаметра анкера.

Втулочные анкеры

Втулочный анкер состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусом на одном конце), втулка, гайка и шайба. Расширяющая втулка устанавливается на шпильку с нарезкой гайки и шайбы на противоположной стороне конусообразного конца. Втулочный анкер вставляется в отверстие, просверленное в основном материале (бетон, кирпич или блок). Поворачивая гайку, шпилька протягивается вверх через распорную втулку, расширяя ее до внутренней стенки основного материала. Размер отверстия, которое необходимо просверлить в бетоне для анкерной втулки, равен диаметру используемого анкера.

Шурупы по бетону

Бетонные шурупы отличаются от всех остальных анкеров тем, что они не используют расширение для получения удерживающих свойств. Шурупы по бетону представляют собой специальный шуруп с закаленной зубчатой ​​резьбой и высокой-низкой резьбой. Выемки и резьба «высокая-низкая» помогают удалить бетонную стружку из отверстия, когда метчик ввинчивается в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или с помощью вращающейся дрели до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Вставной анкер

Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для установки в бетон, а затем для вставки резьбового стержня или болта. Забивной анкер состоит из двух частей: распорного щитка (из оцинкованной углеродистой или нержавеющей стали) и закаленной распорной заглушки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужен, с четырьмя прорезями, которые проходят по части его длины. Поверхность этого конца может быть гладкой или рифленой, тогда как другой конец будет гладким. Расширяющая заглушка размещается на конце анкера с четырьмя прорезями, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительного дюбеля с помощью установочного инструмента. Для каждого диаметра забивного анкера имеется свой установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого сужен. Зауженная часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента. Это действие вдавливает расширительную заглушку во вставной анкер, расширяя анкер в том месте, где находятся четыре выреза. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер с крепежным винтом

Анкеры с машинным винтом представляют собой анкер с внутренней резьбой, в который помещается резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки. Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, конусом с резьбой вперед. Анкер с крепежным винтом устанавливается путем надевания втулки на втулку расширителя, заклинив втулку между втулкой расширителя и внутренней стенкой бетона. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Анкер с крепежным винтом каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера. Размер анкера с крепежным винтом определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Запорный анкер

Ударные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Запорный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного приводного штифта, гайки и шайбы, покрытых желтым цинком. Корпус анкера на одном конце имеет резьбу, а другой конец имеет четыре прорези на части длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру необходимо слегка постучать, пока гайка и шайба не будут плотно прижаты к основному материалу или закрепляемому приспособлению. Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную установку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Анкер молота

Анкеры с молотковым приводом изготовлены из прочного и пластичного материала Zamac. Анкеры с молотковым приводом представляют собой легкие бетонные анкеры, состоящие из двух частей: корпуса и штифта из оцинкованной стали. Корпус якоря ударного молота разъемный снизу вверх на большей части длины с грибовидной головкой. Тело анкера имеет выемку, которая проходит через толщину головки и спускается в стержень на всю длину. Стальной штифт расширяет анкер; он сделан из высокоуглеродистой стали, с небольшой головкой на одном конце и заостренным другим концом. Анкер устанавливается путем забивания стального штифта в корпус анкера. По мере того, как гвоздь проталкивается через корпус анкера, разъемная часть расширяется и упирается во внутреннюю стенку отверстия в основном материале. Диаметр отверстия, которое необходимо просверлить для анкера с молотковым приводом, равен диаметру используемого анкера.

Анкер разъемного привода

Разрезные анкеры изготовлены из углеродистой стали, подвергнутой термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой цельную деталь с плоской потайной или круглой головкой. У основания анкера, противоположных сторон головки, хвостовик разрезается на две предварительно расправленные части. Эти две половинки сжимаются, когда анкер вбивается в предварительно просверленное отверстие в бетоне. Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, упираясь во внутреннюю стенку отверстия. Для анкера с разъемным приводом требуется размер отверстия, равный диаметру используемого анкера.

Защитный экран

Лаговые щиты состоят из двух частей, которые собираются в единое целое. Защитный экран изготовлен из материала Zamac, который представляет собой сплав цинка, устойчивый к ржавчине. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для резьбы стягивающего винта, а его резьба сужается и проходит по всей длине анкера. Внешний корпус анкера имеет ребра, которые проходят на большей части длины анкера. Защитный экран устанавливается путем ввинчивания шурупа в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и давит на основной материал. Анкеры для лаг обозначаются диаметром болта, который входит в анкер. Важно, чтобы размер просверливаемого отверстия был больше, чем указанный размер анкера.

В течение многих лет создание отверстия в бетоне с постоянным диаметром было кропотливой задачей. Так было до изобретения электрического перфоратора. До появления электрического молота отверстия просверливались с помощью так называемого звездчатого сверла. Звездообразная дрель представляла собой стальной стержень с одним концом в форме большой буквы X (конец для сверления), а другой — в виде шпильки (конец для удара). Сверлильный конец помещали в бетон, по ударному концу ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие. До звездчатого сверла для проделывания отверстий в бетоне использовались другие методы с использованием долот и пробойников.

Купить якоря

22 мая 2009 г. Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик …

  читать дальше

  24 ноября 2020 г. Майк Писторино

• Крепление к золе Блокировать Шлакоблок …

  подробнее

  16 июня 2020 г. Майк Писторино

• Якорь мужской или женский? Якоря-женщины потребуют определения якоря, а затем поместят его. …

  читать дальше

  21 февраля 2019 Майк Писторино

Крепеж | Анкерный крепеж | Как работают анкерные крепления | Крепеж для бетона

Крепеж в строительстве называется анкерным креплением. Это потому, что в большинстве случаев они соединяют что-то с основной материал , такой как бетон или кирпич, подобно якорю корабля, вонзается в морское дно и не позволяет кораблю двигаться.

В большинстве случаев анкерные крепления устанавливаются путем просверливания отверстия в основном материале. Отверстие немного больше, чем застежка. Затем анкер вставляется в отверстие в правильном порядке. Расстояние, на которое анкер проникает в основной материал, называется глубиной заделки .

В основном существует два типа анкерных креплений: механические анкерные крепления и химические анкерные крепления. Каждый из них описан более подробно ниже.

Анкеры необходимы для сопротивления силам в двух направлениях. Силы отрыва действуют в направлении оси крепежного изделия. Силы сдвига — это силы, действующие под прямым углом к ​​оси крепежного изделия.

механические анкерные крепления

Механический анкерный крепеж HILTI. Синяя метка указывает на минимальную глубину, на которую должен быть установлен анкер.

Механические анкерные крепления используют трение для фиксации на месте. Самый распространенный тип анкера предназначен для расширения в диаметре при вдавливании в отверстие. Это расширение плотно сжимает основной материал и обеспечивает прочную фиксацию анкера на месте.

Это похоже на то, как дюбели  (также называемые дюбелями или дюбелями ) используются при привинчивании предметов к стене. Сначала просверливается отверстие и вставляется дюбель. Штепсельная вилка представляет собой небольшой кусок пластика, дерева или любого материала, который является слегка гибким и сжимаемым. Затем с усилием вставляется шуруп, в результате чего дюбель прижимается к основному материалу, когда он вдавливается в узкий зазор между шурупом и стеной. Эта толкающая сила фиксирует винт на месте и не дает ему выпасть.

В механических анкерных креплениях диаметр просверливаемого отверстия имеет решающее значение. Это должно быть правильно. Если он слишком велик, анкер может не ухватиться за края отверстия в достаточной степени и может выйти из строя при воздействии нагрузки.

Химические анкеры

Химический анкерный крепеж HILTI нового поколения. Химическое вещество застывает вокруг канавок в анкере, прочно удерживая его на месте.

В химических анкерных креплениях используется специальный клей, чтобы вставить анкер в отверстие. Во-первых, сверлится отверстие, которое обычно примерно на 4 мм больше, чем болт. Необходимо тщательно удалить всю пыль и мусор из отверстия. Затем он заполняется химическим клеем. Затем вставляется болт. Клей должен полностью заполнить зазор между анкером и отверстием и должен вытекать из отверстия при вставке болта.

Затем химикат затвердеет — быстрозатвердевающие химикаты могут затвердеть через час, в то время как более распространенные могут занять 24 часа — и только после затвердевания можно прикладывать нагрузку к анкеру .

Химическое вещество (технически называемое эпоксидной смолой) продается в виде двухкомпонентной упаковки. Оба компонента вставляются в дульный срез прикладного пистолета. Рабочий нажимает на спусковой крючок, который выталкивает оба компонента в длинное пластиковое сопло, которое также смешивает их вместе, прежде чем смешанная смола выйдет из наконечника сопла.

Ручной пистолет для смолы HILTI; нажатие на спусковой крючок проталкивает два компонента через сопло, которое смешивает их вместе и выталкивает смешанную смолу из наконечника.

Двухкомпонентный химический клей HILTI для крепежа. Химикаты проталкиваются через инъекционный пистолет, который тщательно перемешивает их перед введением в скважину.

механический или химический анкерный крепеж —

что выбрать?

Хотя тип анкерного крепления имеет свои особенности, основные различия между химическими и механическими креплениями перечислены ниже:

Скорость: вы можете прикладывать нагрузки к химическим крепежным элементам только после того, как химические вещества затвердеют, тогда как к механическим крепежным элементам можно прикладывать нагрузки сразу после установки. Так что для критичных к скорости предметов используйте механические крепления. Быстросхватывающиеся анкерные эпоксидные смолы (химикаты) затвердевают за 45 минут, обычные эпоксидные смолы — за 12–24 часа.
