два способа достичь одной цели

Содержание1. Виды устройств и их особенности1.1. Основные популярные типы2. Схемы подключения2.1. Однофазная сеть без заземления2.2. Однофазная сеть, но с заземлением3. Возможные способы подключения3.1. Шлейф — последовательный метод3.2. Звезда — параллельное подключение3.3. Комбинированный компромисс3.4. Что делать с защитным проводом?4. Выбор правильного способа5. Монтаж розеток6. Установка блока из нескольких розеток

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

• белыми;
• бирюзовыми;
• коричневыми;
• красными;
• оранжевыми;
• розовыми;
• серыми;
• фиолетовыми;
• черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Видео загружается…

Была ли статья полезна?

Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Теги:

как подключить розетку на 4 гнезда

монтаж розетки

Вся информация на сайте предоставлена только в справочных целях. По вопросам строительства и ремонта всегда консультируйтесь со специалистом.

Схема подключения розетки — разные типы соединений

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Разновидности
• 2 Как устроена электророзетка
• 3 Порядок подключения
• 4 Шлейф и звезда
• 5 Двойная розетка
• 6 Соблюдение техники безопасности при монтаже розеток

Подключение розетки — дело не сложное, даже в школе все изучали теорию, но прежде чем приступить к практике, предлагаем ознакомиться с основными деталями этого процесса. Правильно установленное устройство убережет не только электроприборы от поломки, но и жизнь и здоровье домочадцев.

Разновидности

Розетки бывают встраиваемые и накладные. Монтаж обоих типов схож, отличие только в креплении на стене:

1. встраиваемые — монтируются в специальные коробки — подрозетники, которые скрыты в стене;
2. накладные — сажаются на два самореза (или дюбели с шурупами) поверх стены.

Розетка может быть не только одинарной, но и двойной, и тройной, и четверной. Но тут важно помнить, что это все один модуль, и включать через него несколько мощных приборов не стоит.

Также на прилавках можно встретить розетки с дополнительными функциями:

• со встроенным УЗО и вариант с откидной крышкой (рекомендуется для установки в ванной комнате),
• со шторками (защита от детских шалостей, шторки открываются только при одновременном их открытии,
• один гвоздь ребенок в отверстие засунуть не сможет),
• с таймером (удобно для использования отопительных приборов, не оснащенных системой автоматического отключения),
• с подсветкой,
• с разъемом для USB,
• выдвижные модели (устанавливаются на рабочих столах непосредственно в столешнице),
  удлинитель.

Как устроена электророзетка

Выделяются основные составные части:

1. Внешняя лицевая панель (служит для декорации и выбор цветового решения неограничен).
2. Основание, которое может быть выполнено из керамики или термостойкого пластика.
3. Металлическая рамка (на ней имеются специальные отверстия по периметру для надежной фиксации).
4. Контакты фазы и нуля, к которым подключаются жилы проводника (неважно, в какой из них будет подключена фаза, а в какой нуль, распространена маркировка проводов цветом, где синий — нуль, а белый — фаза).
5. Контакт заземления (расположен посередине, предусмотрен не во всех моделях).
6. Клеммы для присоединения электропроводов.

Порядок подключения

Первым делом следует обесточить проводку. Сделать это можно с помощью рубильника на щитке или открутив пробку в счетчике (если установлен счетчик старого образца). После отключения необходимо проверить отсутствие напряжения в сети индикаторной отверткой, коснувшись сначала одного, потом другого провода.

Далее нужно зачистить кабель от изоляции, достаточно будет 7 — 10 мм. Для этого потребуется стриппер (специальный инструмент для снятия изоляции, позволяет избежать повреждения жил), но если такового нет, то можно воспользоваться обычным ножом.

В самой розетке откручиваются клеммные винты, и вставляется провод в контакт (оголенная часть жил может выглядывать, но не более 2-3 мм, если получилось больше, то укоротить). Также можно скрутить очищенную от изоляции жилу в кольцо (это усилит надежность соединения). Фиксация контактов происходит закручиванием клеммных винтиков. Теперь надо удостовериться, что провод сидит надежно, для этого достаточно легко его потянуть.

Важно не допустить соприкосновения оголенных жил, иначе не избежать короткого замыкания.

Если имеется провод заземления в подрозеточной коробке (он обычно маркируется цветом — желтый с зеленой полоской), то остается только присоединить аналогичным способом средний контакт.

После монтажа проводов конструкцию можно установить в подрозетник. Она должна войти ровно, отверстия располагаются горизонтально, провода необходимо аккуратно уложить в стакан, после чего можно затянуть распорные винты (на практике многие электрики обходятся одним креплением — с помощью зажимов рамки, но крепление винтами добавит конструкции надежности).
На рамку одевается внешняя секция корпуса и прикручивается.

Не исключена ситуация, при которой устройство окажется мало для подрозетника, так как старые образцы были больше по диаметру. В этом случае надлежит заменить короб на новый стандартный с диаметром 67 мм.

Монтаж накладной розетки достаточно прост:

• Снять верхний элемент корпуса.
• Основание прикрепить к стене двумя саморезами.
• Подключить провода и снова прикрепить крышку.

После подсоединения розеток следует проверить их рабочее состояние. С электроприборами лучше не экспериментировать, а воспользоваться мультиметром.

Шлейф и звезда

Существуют два типа подключения розеток:

1. Последовательный.
2. Параллельный.



Если не планируется подключать мощные электроприборы, то можно выбрать первый способ подключения, так же его называют шлейфом. В этом случае каждая последующая розетка подключается от предыдущей, так можно собрать несколько розеток в вертикальный или горизонтальный ряд. Таким способом допустимо произвести монтаж не более 3 розеток.

Параллельное подключение («звезда»), несмотря на большой расход кабеля все же предпочтительнее. По этой схеме подключения розеток к проводу питания в распределительной коробке присоединяется необходимое количество электропроводов (которые и пойдут далее к розеткам). Таким образом каждая будет иметь свой отдельный провод от распределительной коробки, и в последующем не придется думать о мощности подключаемых энергопотребителей. Название свое эта схема получила по аналогии — линия электропроводки расходится как лучики «звезды».

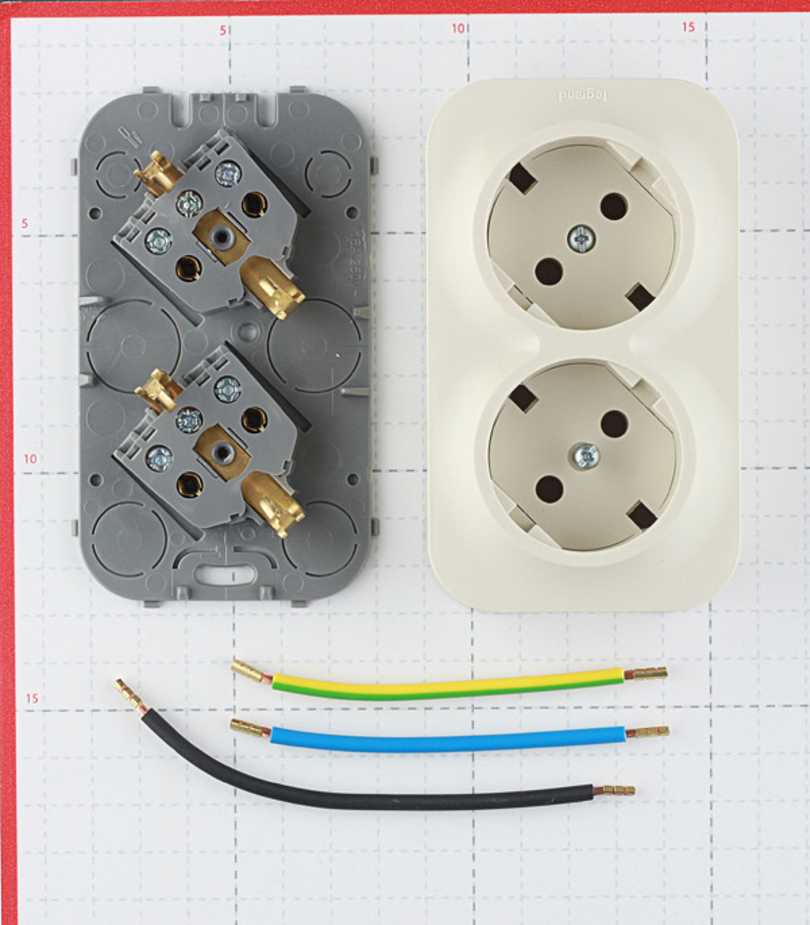

Двойная розетка

С одинарными моделями устройства все понятно, но как правильно подключить двойную розетку? Двойные розетки могут быть в виде уже готового единого модуля, или же можно собрать ее из двух одинарных.

В цельном двойном образце все практически так же, как и в одинарном. Отличие лишь в том, что контакты для соединения проводов расположены и сверху, и снизу, но соединяются они к разным токопроводящим пластинам.

Для того чтобы установить собранную двойную электророзетку, понадобится две одинарных. В стене подготавливаются отверстия для подрозетников, расстояние между ними выдерживается в 71 мм. После того как подрозетники заняли свое место, можно переходить к подключению кабеля. Провода фазы и нуля соединяются параллельно, а заземление отдельным ответвлением.

Два провода фазы подсоединяются к одной из клемм первой розетки, один идет от электрокабеля, а второй переходит на вторую розетку. Провод нуля подключается так же, как и фазный, ко второй клемме. После чего к каждой электророзетке присоединяется провод заземления.

Следующим шагом розетки крепятся в подрозетниках. Далее накладывается и фиксируется внешняя часть розеток.

Соблюдение техники безопасности при монтаже розеток

Правилами техники безопасности при подключении розеток не стоит пренебрегать, так как от их соблюдения зависит жизнь и здоровье:

• Перед началом работ отключить подачу электроэнергии в помещении, где предстоит работать. Убедиться, что в сети отсутствует напряжение, используя индикаторный инструмент (индикаторную отвертку или мультиметр).
• Провода в стене прокладываются строго вертикально или горизонтально относительно розеток. Это правило поможет избежать случайного попадания гвоздем в проводку, после того как она будет скрыта отделкой.
• Для электромонтажных работ желательно использовать инструменты с резиновыми изолированными рукоятками.
• Не использовать «скрутки» для удлинения провода, лучше вооружиться паяльником и сделать пайку как следует.

Электромонтажные работы требуют ответственного подхода, но, зная все тонкости монтажа, вы сможете самостоятельно провести их дома или на даче, тем самым сэкономив средства на вызове электрика.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как закрепить провод и согнуть провод для электрической розетки

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Гэри Элвис / Getty Images

Обзор проекта

Электрические розетки поставляются с двумя способами подключения проводов: они имеют отверстия для вставной посадки на задней части розетки, а также винтовые клеммы по бокам корпуса розетки. Любой метод может быть использован для соединения проводов схемы. Вставные отверстия предназначены для проводов 14 AWG и не подходят для проводов 12 AWG. Если вы считаете необходимым использовать вставные соединения, вам разрешено соединить горячие и нейтральные провода вместе и использовать косички 14 калибра для подключения устройства.

В то время как домашние мастера часто предпочитают вставные соединения, потому что их очень легко сделать (вы просто снимаете около 1/2 дюйма изоляции с каждого провода и вставляете ее в отверстие для соединения), профессионалы и опытные домашние мастера почти всегда используют резьбовые соединения. клеммные соединения на боковой стороне розетки.

Причина? Соединения с нажимной посадкой обычно удерживают провод с помощью внутреннего рычага из пружинного металла, который со временем может потерять свою упругость, вызывая ослабление провода. Поскольку профессионалы хотят избежать обратных вызовов для ремонта своей работы, они почти всегда используют соединения с винтовыми клеммами. То же самое верно для любого мастера, имеющего опыт ремонта домашней электропроводки.

Конечно, соединения с винтовыми клеммами выполнить немного сложнее, но при правильном выполнении они создают очень прочные соединения проводов, которые вряд ли ослабнут. Технику довольно легко освоить, и она включает в себя зачистку проводов, сгибание оголенного провода в С-образную петлю, которая надевается на винтовую клемму, и затягивание винта, чтобы зажать провод.

Стандартные розетки будут иметь в общей сложности пять винтовых клемм: две серебристые винтовые клеммы для подключения проводов нейтральной цепи, две бронзовые или медные винтовые клеммы для проводов горячей цепи и зеленая винтовая клемма, прикрепленная к хомуту розетки. , который используется для оголенного медного заземляющего провода или зеленого заземляющего провода косички. Для каждой из этих винтовых клемм соединения выполняются точно так же.

Оборудование/инструменты

• Отвертки
• Комбинированный инструмент или инструмент для зачистки проводов
• Плоскогубцы с тонкими губками

Материалы

• Электрический провод или кабель (при необходимости)

1. Ослабьте боковые винты на гнезде

   Ослабьте каждую винтовую клемму, к которой вы будете подключаться на розетке, полностью повернув ее против часовой стрелки, вытянув ее на всю длину. Наличие винта на всей его длине облегчит наматывание провода вокруг винта. Для любых терминалов, которые вы не будете использовать, поверните их по часовой стрелке, пока они не будут плотно затянуты.

2. Зачистите провода

   Далее необходимо снять изоляцию с провода цепи. Лучше всего для этого подойдет комбинированный инструмент электрика или пара инструментов для зачистки проводов. У большинства розеток есть калибр для зачистки проводов, напечатанный или выштампованный на пластиковом корпусе розетки, который указывает, сколько изоляции необходимо снять.

   Вставьте провод в соответствующее отверстие на инструменте для зачистки проводов или комбинированном инструменте и сожмите ручки, чтобы прорезать изоляцию, затем вытяните провод, чтобы снять изоляцию с конца провода. Убедитесь, что вы используете правильный калибр для провода; использование неправильного отверстия может повредить провод или не прорезать изоляцию настолько, чтобы ее можно было снять.

   Предупреждение

   Отключите питание всех проводов под напряжением, с которыми вы будете работать. Прежде чем прикасаться к проводам, убедитесь, что питание отключено с помощью бесконтактного тестера напряжения.

3. Согнуть провода

   Затем оголенный конец провода нужно согнуть в С-образную петлю, чтобы она обмотала винтовую клемму. Изгиб проволоки для боковой проводки розетки — это и ремесло, и искусство. Опытные электрики или самодельщики быстро учатся делать этот шаг, поскольку в каждой розетке может быть до пяти винтов, для которых нужны проводные соединения. Для этого можно использовать несколько инструментов.

   • Отвертка электрика: Некоторые отвертки имеют небольшой выступ, параллельный стержню отвертки, который позволяет сгибать провод в петлю. Поместите проволоку между выступом и валом, затем поворачивайте отвертку, пока не сформируете петлю на проволоке. Это метод выбора для большинства электриков, так как нет плоских поверхностей, деформирующих провод, а стержень отвертки образует в проводе идеально гладкую петлю.
   • Острогубцы: 9 шт.0079 Вы можете использовать самый конец острогубцев, чтобы сделать С-образную петлю на проволоке. Захватите кончик проволоки губками плоскогубцев, затем поверните инструмент, чтобы создать петлю.
   • Инструмент для зачистки проводов: Большинство инструментов для зачистки проводов имеют отверстия разного диаметра, встроенные в рукоятку, предназначенные для сгибания провода. Этот инструмент работает иначе, чем отвертка и плоскогубцы, так как сложнее сформировать С-образную петлю. У некоторых инструментов для зачистки проводов есть захватные губки, которые позволяют сгибать провод так же, как с помощью острогубцев.
   отвертка электрика Ли Валлендер

4. Соедините провода

   Чтобы выполнить проводное соединение, сначала поместите оголенную петлю провода вокруг стержня клеммного винта, расположив петлю по часовой стрелке. Сделав таким образом, головка винта закроет проволочную петлю, когда она натянется на провод. (Если проволока закручена против часовой стрелки, винт может привести к тому, что проволочная петля разомкнется при затягивании.

   Когда головка винта едва коснется провода, осмотрите петлю. Если он не совсем закрыт, вы можете принудительно закрыть его с помощью кончика отвертки или острогубцев. В идеале вся проволочная петля должна быть покрыта головкой винта, а изоляция на проводе должна только касаться винта, а оголенный провод не должен быть виден. (На этом демонстрационном фото большая часть изоляции удалена, чтобы показать проволочную петлю. На практике изоляция должна лишь касаться винта.)

   Завершите соединение, плотно затянув винт клеммы. Потяните за провод, удерживая розетку, чтобы убедиться, что проводное соединение надежно.

   Ли Валлендер

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Сообщение от Исправление Ким Шесть на 5:00 УТРА в сделай сам Электрический Эл. адрес Детская
Этот пост может содержать партнерские ссылки

Когда я переделывал детскую комнату, я покрасил участок стены под поручнем стула в белый цвет. Поэтому обшарпанные старые не совсем белые розетки выглядели ужасно.

Еще когда я заканчивал комнату, я решил просто заменить крышки распределительных щитков, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я, наконец, слез с лошади и решил смириться и заменить сами розетки.

Должен признать, они были ДЕЙСТВИТЕЛЬНО плохими.. Я почти уверен, что пьяные обезьяны красили комнату или что-то в этом роде, так как на них было примерно 4 слоя краски.

Сейчас существует 10 000 руководств по замене электрических розеток. Мой личный фаворит от моего любимого DIY-гуру Бриттани. (На самом деле, я предлагаю вам прочитать ЕЕ сообщение и ЭТО сообщение, потому что знать больше всегда лучше). для подключения новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.

Итак, сегодня я покажу вам ярлык, использующий вставные отверстия (также известные как разъемы «QuickWire»). Если вам неудобно работать с электричеством или вы ВООБЩЕ не уверены в том, что собираетесь делать, позвоните профессионалу. Серьезно.. Я не хочу, чтобы вы забивали себе голову, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет в порядке, если вы просто угадаете. Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для этого вида электромонтажных работ может потребоваться разрешение** 9.0118

Как заменить электрические розетки:

Шаг 1: Выключите питание. ДУХ!

Я использую тестер напряжения для проверки розеток. Вы хотите проверить КАЖДЫЙ РАЗЪЕМ, над которым планируете работать. Розетки могут работать по разным цепям в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание отключено, а затем попросите кого-нибудь щелкнуть выключателем на вас. Наконец, проверьте верхнюю и нижнюю розетки (на самом деле они могут быть подключены независимо друг от друга).

Я всегда втыкаю тестер напряжения в розетку (чтобы убедиться, что он работает), затем отключаю питание и снова проверяю. Вы также можете использовать лампу, радио или что-то еще.

Шаг 2: Снимите розетку со стены

Сняв крышку пластины переключателя, отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому вам придется тянуть довольно сильно… но не «дергайте» их, так как вы рискуете сломать провод.

Шаг 3. Следите за расположением проводов в розетке

Современная электропроводка состоит из трех частей. Горячий (черный) провод, нейтральный (белый) провод и заземляющий (необмотанный медный) провод. Если у вас отсутствует заземляющий провод, вам следует проконсультироваться с электриком, так как это больше не является законным в соответствии с большинством норм жилищного строительства. В некоторых розетках может быть более одного входящего горячего провода, особенно если в цепи есть выключатель. Вы хотите, чтобы ваша розетка работала правильно после ее замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую настройку проводки, которую вы можете получить:

Шаг 4. Снимите провода со старой розетки

. Если ваши провода прикручены к розетке, вы можете открутить их, чтобы удалить. Если вы заменяете вставную розетку (как я), вам необходимо отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше, чем головка отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод. Вы должны нажать чертовски сильно.
Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете их вытащить, вы можете отрезать их кусачками, а затем зачистить самостоятельно. Чтобы узнать, сколько изоляции вы должны снять, используйте полосовой калибр на задней стороне розетки. Т

Шаг 5. Подсоедините провода к новой розетке

. Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставили вилку в три отверстия розетки одновременно. Это не позволит вам воткнуть что-то в одно отверстие. ) Что отлично подходит для детской комнаты.

Но ВСЕ розетки помечены либо «Горячие», либо «Белые», либо и то, и другое. (Вы можете видеть на предыдущей фотографии и на фотографии ниже.) Некоторые труднее читать, чем другие, но присмотритесь, и вы найдете это. При повторном подключении проводов убедитесь, что вы положили их на правильную сторону.

Вот где вы сэкономите кучу времени. Вместо того, чтобы прикручивать их сбоку, вы можете вставить оголенные провода в маленькие отверстия на задней стороне розетки. Это так просто. Вот почему он называется «QuickWire».  В розетке есть небольшая клипса, которая захватывает провод и не дает ему вытянуться.
Это еще одно место, где вам пригодится измеритель длины. длины соединения провода, вы будете знать, что провод вставлен достаточно далеко, когда почти не видно оголенного провода.0003

После того, как вы вставили горячий и нейтральный провода, вам нужно добавить землю. Создайте форму «крючка» на проводе и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг (обычно зеленого) винта. Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю провода.

Шаг 6: Замените розетку в стене.

Аккуратно сложите провода обратно в розетку и закрепите верхний и нижний винты.

Шаг 7: (ДОПОЛНИТЕЛЬНО: только наружные стены)

Если ваша розетка находится во внешней стене, вам нужно будет добавить небольшую изоляционную прокладку за пластиной переключателя.
