Как провести в ванную розетку: Установка розеток в ванной комнате: нормы безопасности + инструктаж

Как провести дополнительную розетку в ванную уже после сделанного ремонта? — Спрашивалка

Как провести дополнительную розетку в ванную уже после сделанного ремонта? — Спрашивалка

Валерия

А откуда ее вывести? Везде все зашпаклевано.

• ремонт
• розетка

Ви

Виктория

Руками. В соответствии с правилами и нормативами.

Alejandro

смотря как у вас расположена ванна.
можно кабель канал использовать, а можно как у меня — из предквартирной площадки пробил отверстие в ванну и поставил розетку.

ВК

Вадим Корниенко

Я просверлил сквозное отверстие из коробки выключателей и розетки. что в холле между ванной и туалетом, в ванную.
В ванной комнате поставил самую простую «розетку открытой проводки» — она закрыла собой просверленное мною отверстие. Крепил на дюбели прямо на стену, без подрозетника.

Всё получилось предельно просто и вполне аккуратно.
Если в Вашей квартире иное расположение санузлов и существующей электропроводки — то думайте сами.

ВК

Виталий Ковязин

Аккуратно провести. Смотря какая планировка квартиры. Я из комнаты кидал через сквозную дыру,в ванной просто прилепил розетку,а в комнату вёл под плинтусами из щитка землю.

ОТ

Ольга Томак

Прямо по сделанному ремонту!

ЕЕ

Евгений Ефремов

внешняя проводка в пластиковом футляре.http://www.bronepol.ru/y7/y730/detail.php?ID=2132

НМ

Наташа Метельская

Приглашайте электрика. Штробите стену, устанавливайте розетку…
Вам в помощь http://uutvdome.ru/publ/7-1-0-18

Юлия

проводите, а для аккуратности есть кабель-канал например — как вариант

ТК

Татьяна Корягина

Либо внешне и спрятать в кабель каналы, либо штрабить и прятать. На расстоянии электричество пока не передаётся.

Маша Даленкина

аналогичная ситуация — кафель уже положили и чухнулись что не помешает парочка розеток.. . варианта два — аккуратно сверлом для кафеля проходить кафель, потом коронкой под розетку штробить отверстие, кабель у меня будет подходить сквозь стену из коридора, если у вас такой возможности нет — кабель-каналом до наружной розетки (есть такие, ставятся не в стену а снаружи крепятся)

ЕД

Елена Доценко

под плинтусом или в кабельканале по наружке

ЮК

Юля Кондратьева

в ванной нельзя ставить розетки
предусмотрите УЗО хотя-бы
обратитесь к электрикам, они всё сделают

Похожие вопросы

ремонт ванной комнаты

ремонт сколов в ванной

вопрос о ремонте ванной!

как от провода лампы провести розетку???

РЕМОНТ В ВАННОЙ. что не забыть установить в ванной?

стоимость ремонта в ванной

Касается ремонта в ванной

с чего начинать ремонт в ванной

в новостройке сделали ремонт в ванной. когда можно мться в ванной

Ремонт электрики в ванной

Розетка в ванной: как выбрать и установить своими руками

Главная » Электричество в ванной » Розетка в ванной: установка и техника безопасности. Автор: Сергей Урбан

В этой публикации рассмотрим:
Розетка в ванной: правильный выбор для обеспечения безопасности
Где расположить розетку в ванной: выбираем лучшее место
Особенности подключения розеток и выключателей в ванной

Обойтись без розеток в современной ванной комнате просто невозможно – с их помощью подключается и оборудование душевых кабин, и стиральная машина, да и фен, плойку, электробритву также необходимо где-то подключить. В этой статье вместе с сайтом vannaja.net мы рассмотрим вопрос, как правильно устанавливается и подключается розетка в ванной согласно всем требованиям безопасности.

Как установить розетку в ванной фото

Розетка в ванной: правильный выбор для обеспечения безопасности

Розетки для ванной комнаты, как в общем-то и для других помещений, отличаются небольшим разнообразием. Их классифицируют исключительно по двум признакам: мощности и количеству подключаемых потребителей. Если с последним все более или менее ясно, то с мощностью розеток следует разобраться подробнее. Для таких мощных приборов, как стиральные машины, понадобятся розетки с номиналом в 16А. Менее мощные розетки могут оплавляться, в результате чего происходит замыкание, которое во влажной среде может привести к непредсказуемым последствиям. Ну а для таких потребителей, как фен или электробритва, подойдет розетка менее мощная – достаточно будет разъемов на 8А.

Розетка для ванной фото

Безусловно, для начала нужно было бы внести ясность в вопрос, чем отличается розетка в ванную от обыкновенных изделий такого типа.

Как правило, для этого помещения используются влагозащищенные розетки с крышкой, которая предотвращает прямое попадание в нее воды.

Кроме того, для розеток в ванной комнате обязательным считается наличие заземления, поэтому выбирать необходимо розетку с дополнительным контактом.

Как выбрать розетку для ванной

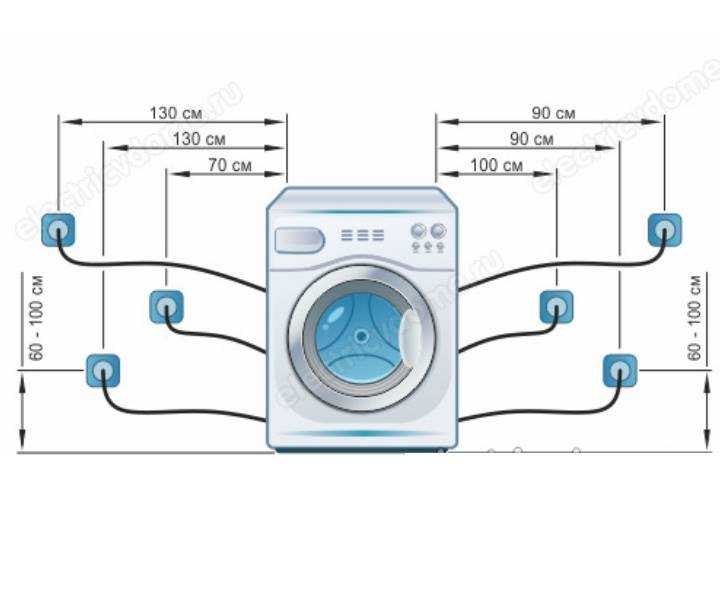

Где расположить розетку в ванной: выбираем лучшее место

Этот вопрос, конечно, интересный, и каждый решает его в индивидуальном порядке. Единственное, что нужно учитывать, выбирая место установки этого электрического разъема, так это два фактора, обеспечивающих вашу безопасность.

1. Установка розетки в ванной комнате должна выполняться как можно дальше от источника воды. Неправильным будет располагать эти приборы в непосредственной близости от умывальника и ванны. Встречаются ситуации, в которых без этого не обойтись, но по возможности такого монтажа лучше избегать. Кстати, о различных ситуациях, взять, к примеру, крышку биде. Здесь розетка понадобится именно в непосредственной близости от унитаза, возле которого, как правило, в летнее время возникает достаточно много конденсата. В общем, расположение розеток в ванной должно соответствовать исключительно требованиям сантехприборов.
2. Другое требование, гарантирующее вашу безопасность при установке розеток в ванной комнате, это их высота. Такой нюанс связан с конденсатом – в зимнее время в этом помещении могут конденсировать все стены. Следует понимать, что чем ниже розетка, тем большее количество воды может стечь на нее по стенам. Отсюда и правило – высота розеток в ванной не должна быть слишком маленькой, т.е. низко розетки не следует устанавливать. Но, опять же, нужно брать в учет исключения, которые могут возникать в процессе ремонта.

Что еще нужно учитывать при выборе места установки розеток? Пожалуй, только одну вещь – не стоит монтировать эти электроприборы на стенах, соседствующих с подъездом. Как правило, они конденсируют интенсивнее других стен.

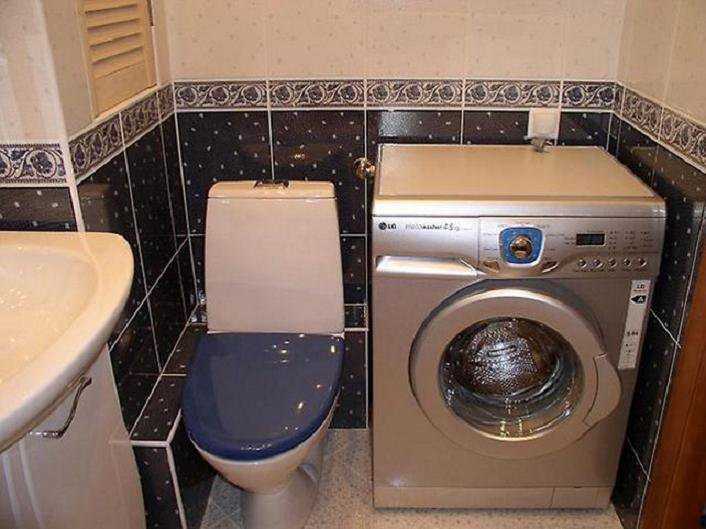

Розетка в ванной комнате фото

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.
2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

   Установка розетки в ванной комнате фото
3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

← Отделка ванной пластиковыми панелями: тонкости и нюансы процесса

Как установить душевую кабину: последовательность сборки, тонкости и нюансы подключения →

Установка или замена розетки GFCI

Установка или замена розетки GFCI Владимир Владимиров / E+ / Getty Images

Сложность

Сложность

Сделай сам, только если знаешь, что делаешь.

Время выполнения

30 минут

До 25 долларов США

Вам может понадобиться кое-что

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

Инструменты

• Тестер напряжения
• отвертка головки Филлипса
• Плоская головка отвертка
• Проволочная нож
• ИЗ (дополнительно)

ПРИНАДЛЕЖНОСТИ

• Розетка GFCI
• Изолента (дополнительно)

Безопасный дом — это счастливый дом, и принятие мер предосторожности, таких как установка розеток GFCI, может помочь вам наслаждаться своим домом с большим спокойствием.

GFCI означает прерыватель цепи замыкания на землю. Если вода попадет на розетку, розетка обнаружит неисправность, и питание в розетке немедленно отключится. Эта функция предотвращает появление в розетке искр, которые могут привести к возгоранию. Рекомендуется установить розетки GFCI в вашем доме, где электрические розетки находятся близко к воде, например, на кухнях и в ванных комнатах.

Если это похоже на ваш следующий проект выходного дня, используйте это пошаговое руководство, чтобы узнать, как установить розетку GFCI.

Подготовка к подключению розетки GFCI

Безопасность имеет первостепенное значение для любого проекта, связанного с электричеством, поэтому принятие мер предосторожности является ключевым. Выполняйте этот проект только в том случае, если вы знаете основных советов по электробезопасности и имеете некоторый опыт работы с низковольтным электричеством. Если у вас нет такого опыта, мы настоятельно рекомендуем нанять , местный электрик , чтобы заменить вашу розетку розеткой GFCI.

Этот процесс подключения розетки GFCI предполагает, что у вас уже установлена ​​существующая электрическая розетка, включая электрическую коробку, проводку и настенную панель. Если это не так, вам обязательно нужно вызвать мастера.

1. Отключите питание автоматическим выключателем

   Фото: karenfoleyphoto / Adobe Stock

   Этот первый шаг имеет решающее значение для безопасности: отключите питание в розетке, к которой вы будете подсоединять автоматический выключатель. После того, как вы выключили автоматический выключатель, убедитесь, что в розетке нет тока на 9 секунд.0067 с помощью мультиметра или тестера напряжения.

2. Удаление существующей розетки

   Фото: PhotoAlto / Odilon Dimier / PhotoAlto Agency RF Collections / Getty Images

   Снимите существующую настенную панель с помощью соответствующей отвертки. Если вы видите винт, открутите его и снимите выпускную пластину. Если у вас возникли проблемы с удалением пластины, ослабьте верхнюю часть плоской отверткой, пока пластина не оторвется. Если у вас безвинтовая выпускная пластина, вы можете использовать отвертку с плоской головкой, чтобы аккуратно поддеть пластину через одну из защелок наверху.

   Осторожно вытащите имеющуюся розетку из электрической коробки. Отсоедините все подключенные провода с помощью кусачек — обрежьте провода как можно ближе к розетке, чтобы сохранить длину.

3. Тщательно идентифицируйте каждый провод

   Фото: osmar01 / Adobe Stock

   Этот шаг требует обхода напряжения под напряжением для определения горячих проводов — не продолжайте, если у вас нет необходимого опыта работы с электрикой. Разделите провода, чтобы они не касались друг друга, и снова включите автоматический выключатель, который питает розетку. Не касайтесь токоведущих проводов руками; вы можете надеть изолированные электрические перчатки для дополнительной защиты, но все же не касайтесь проводов под напряжением.

   С помощью тестера напряжения или мультиметра используйте красный щуп для проверки каждого черного провода на наличие тока. Черный провод, который зажигает тестер, — это горячий провод или «линейный» провод — следите за этим проводом. Повторите этот шаг, чтобы определить, какой белый или нейтральный провод является «линейным», используя черный щуп. Вы тоже захотите следить за этим. Черный и белый провода без тока известны как «нагрузочные» провода.

   Выключите автоматический выключатель, чтобы отключить питание от розетки. Используйте изоленту, чтобы пометить «линейные» провода, чтобы не забыть при подключении розетки.

4. Зачистите и подключите провода к розетке GFCI

   Фото: wattanaphob / iStock / Getty Images Plus / Getty Images

   Убедитесь, что каждый из проводов прямой — при необходимости используйте острогубцы, чтобы согнуть провод. Затем снимите изоляционное покрытие с каждого провода с помощью инструмента для зачистки проводов, чтобы оголить примерно ¾ дюйма внутреннего медного провода.

   Теперь вы подключите каждый провод к соответствующему штыревому контакту на задней стороне розетки GFCI. Если в вашей розетке GFCI есть клеммные винты, отвинчивайте каждый из них до тех пор, пока не станет трудно поворачивать винт, чтобы открыть врезные отверстия.

   Сначала подключите линейные провода. Подсоедините горячий провод черной линии к латунной винтовой клемме с маркировкой «линия», а нейтральную белую линию подключите к серебряной винтовой клемме «линия». Затяните клеммный винт после подключения.

   Далее подключите провода нагрузки. Подсоедините черный провод нагрузки к латунной винтовой клемме с маркировкой «нагрузка», а белую нагрузку подключите к серебряной клемме с маркировкой «нагрузка». Затяните клеммный винт после подключения.

   Наконец, подсоедините оголенный провод заземления к зеленому винту в нижней части розетки и затяните винт.

5. Закрепите УЗО в электрической коробке

   Фото: ungvar/Adobe Stock

   Осторожно поместите проводную розетку УЗО обратно в настенную электрическую коробку — привинтите коробку и настенную пластину.

   Снова включите автоматический выключатель, чтобы проверить розетку. Нажмите кнопку «сброс» на розетке GFCI и определите, есть ли питание в розетке, подключив устройство.

Самостоятельная установка розетки GFCI по сравнению с наймом профессионала

Если вы решите нанять профессионала, стоимость установки розетки GFCI будет составлять в среднем от 130 до 300 долларов, или около 210 долларов. Однако установка розетки GFCI самостоятельно обойдется вам на меньше, чем 25 долларов — это только стоимость розетки розетки GFCI.

Хотя самостоятельно установить розетку GFCI дешевле, найм электрика обеспечит вам душевное спокойствие с этим низковольтным электрическим проектом. Любые ошибки могут привести к травмам и повреждению вашего дома. Профессиональный электрик поймет все риски, связанные с работой с электричеством, и как безопасно завершить ваш проект.

Часто задаваемые вопросы

Выход GFCI должен быть установлен, если выход находится в непосредственной близости от воды или другого источника жидкости. Национальный электротехнический кодекс (NEC) требует установки розеток GFCI во всех влажных или влажных местах.

Розетки GFCI следует устанавливать во влажных или влажных местах, где на них может попасть вода или другая жидкость. Поэтому вам следует использовать розетки GFCI на кухнях, в ванных комнатах, прачечных, подвалах, гаражах и на открытом воздухе.

Да, вы можете установить розетку GFCI практически в любом месте электрической розетки. Пока розетка правильно подключена к автоматическому выключателю, вы, вероятно, можете заменить существующую розетку розеткой GFCI.

УЗО и прерыватели замыкания на землю (GFI) — это одно и то же устройство под разными названиями. Термины взаимозаменяемы и относятся к одному и тому же инструменту.

Стоимость найма профессионала для установки розетки GFCI составит в среднем от 130 до 300 долларов, или около 210 долларов. Однако вы можете сэкономить деньги, установив его самостоятельно, что обойдется в 25 долларов или меньше. Имейте в виду, что это непростая задача, требующая специальных знаний в области электрических систем.

Вы должны заменять розетки GFCI каждые семь-десять лет. Однако некоторые торговые точки GFCI терпят неудачу всего через пять лет.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 6 наиболее распространенных причин домашних пожаров (плюс советы по предотвращению)

  Лоуренс Бонк • 17 мая 2022 г.

• В вашем доме прячутся энергетические вампиры?

  Элли Оглетри • 5 апреля 2022 г.

• Почему мерцает свет при включении бытовой техники

  Скотт Дилан Вестерлунд • 27 августа 2021 г. электропроводка требует тщательного планирования. Ванные комнаты — это одно из мест, где особенно важно знать правила и стандарты безопасности, прежде чем пытаться подключить проводку. Ванные комнаты влажные и часто потребляют много энергии, поэтому в них есть особые потребности, когда дело доходит до проводки. Мы составили список нескольких вещей, о которых следует помнить, когда вы планируете соответствующую электропроводку в ванной комнате.

  Какая электропроводка нужна для ванной комнаты?

  Вентиляторы

  В большинстве ванных комнат влажно, и во многих из них нет окон, которые помогали бы удалять влагу и запахи. Даже с окнами вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи.

  Вентиляторы

  требуются во всех новых ванных комнатах и ​​при реконструкции. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя. Если вентиляционный вентилятор имеет встроенный нагреватель, он должен иметь собственную 20-амперную цепь, называемую выделенной цепью. То же самое относится к тепловым лампам, настенным обогревателям и другим встроенным отопительным приборам.

  Освещение

  Во многих ванных комнатах не так много естественного света, поэтому необходимо установить много осветительных приборов. В общем, боковые огни лучше всего вокруг зеркала. Верхнее освещение имеет тенденцию оставлять ваше лицо в тени, когда вы приближаетесь к зеркалу. Боковые светильники можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

  Ванные и душевые зоны должны иметь специальные светильники. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Любой осветительный прибор в «душевой зоне» (ванна или душевая и прилегающая комната в трех футах по горизонтали и восьми футах по вертикали от края ванны) должен быть рассчитан как минимум на влажные помещения. Однако, если на прибор можно распылять воду из душа, он должен быть рассчитан на влажные помещения.

  Электрические цепи

  Как правило, основная электропроводка ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь освещения для выключателей, светильников и вентилятора. В зависимости от вашего географического положения может потребоваться подключение освещения и розеток к отдельным цепям. Таким образом, если розетка отключит автоматический выключатель, свет не погаснет. В некоторых помещениях допускается установка освещения, розеток и вытяжного вентилятора на одну 20-амперную цепь, если цепь обслуживает только ванную комнату.

  Розетки

  Все розетки в ванной должны быть защищены от замыканий на землю. Розетка с защитой GFCI отключит подачу электроэнергии, когда обнаружит, что электричество проходит через что-то, кроме розетки (например, через воду или человеческое тело). Это очень важно для предотвращения поражения электрическим током, особенно во влажных условиях ванной комнаты.

  Вы можете получить защиту GFCI, используя автоматический выключатель GFCI или установив розетки GFCI в цепи розетки.
