Как провести розетку от щитка: Подключение розетки к автомату в щитке

Содержание

Розетка на DIN-рейку в щиток

Розетка на DIN-рейку — устройство в виде моноблочного штепсельного разъема с унифицированными захватами под DIN-рейку для установки в распределительном щитке.

Это изделие по своей конструкции и функциональным особенностям напоминает обычную электрическую розетку с шириной между контактами согласно стандарту евро.

Единственное значимое отличие в том, что она предназначена для подключения осветительного и другого электрооборудования непосредственно к электрическому щитку. Обычная розетка в таких местах не устанавливается.

Содержание

Основное назначение
Разновидности DIN-реек
Конструкция и характеристики
Монтаж
Подключение проводов
Популярные производители

Основное назначение

Электрощиток состоит из ряда модульных устройств (выключателей, автоматов, индикаторов, розеток т. п.), каждый из которых выполняет определенную функцию.

Щитовая розетка монтируется в электрический щиток для возможности подключения к нему любого электроприбора во время обслуживания и ремонта элементов распределительного устройства. Такую розетку часто используют для подключения потребителей электричества, расположенных близко к щитовой. Нередко во время контрольного осмотра оборудования подключают и переносные светильники.

Розетка на DIN-рейку устанавливается в зданиях различных предприятий и офисных помещениях крупных компаний для создания надежного электрического контакта с сетевой вилкой прибора любой мощности во время обустройства макетных павильонов, испытательных стендов и т. п.

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.

Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Конструкция и характеристики

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.

С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Внимание! Мощные электроприборы в разъем розетки без заземления подключать нельзя!

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Обратите внимание! Если DIB-розетка установлена в щитовой жилого помещения, то достаточно, чтобы ее уровень защиты был не менее IP20. Если же устройство расположено в неблагоприятных условиях — на улице, задымленном или влажном помещении, то степень защиты прибора должна быть не ниже IP44.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

длина (с заземлением): 44 мм, 18 мм;
высота (с заземлением или без): 45 мм;
расстояние между краями: 76 мм, 77 мм;
толщина: 64 мм, 66 мм.

Монтаж

Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.

Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.

Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.

Последовательность выполнения монтажа модульного электрического гнезда:

Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.

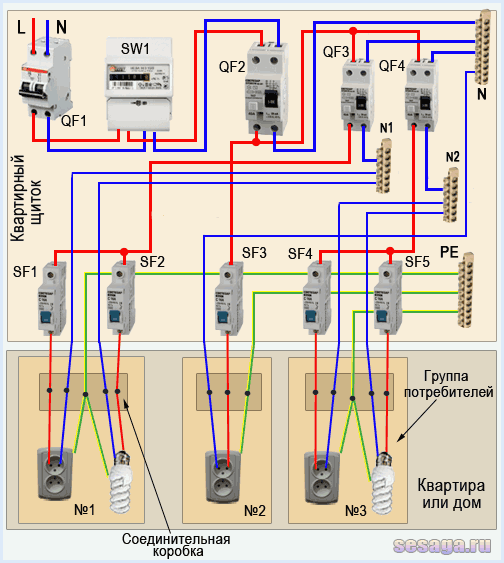

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа. Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением.

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Обратите внимание! Диаметр сечения электропроводов не должен быть меньше указанного на корпусе значения.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

Как сделать розетку на улице на даче и не только

Нередко возникает необходимость использования электроприборов на улице. Например, необходимо подключить к электрической сети новогоднюю гирлянду, светящуюся фигуру или какой-нибудь электрифицированный инструмент.

Установить розетку на улице таким же образом, как и внутри помещения нельзя, так как на открытой местности, то есть вне помещений, на розетку будут воздействовать различные негативные факторы: брызги, капли или струя воды, пыль, а также механическое воздействие. Розетка должна быть надежно защищена от данных факторов. Рассмотрим вопрос о том, как установить розетку на улице.

Первое, что следует сделать – это выбрать место для установки розетки. Штепсельная розетка, предназначенная для установки на открытом воздухе, должна иметь корпус, который имеет максимальную степень защиты – IP65. Но, во всяком случае, это не значит, что розетку нужно устанавливать под открытым небом. При выборе места установки следует отдать предпочтение наиболее безопасному варианту, как с точки зрения возможных механических воздействий, так и прямого воздействия осадков.

То есть розетку следует монтировать на достаточной высоте, чтобы она не была случайно повреждена. Для того чтобы максимально снизить прямое воздействие осадков на розетку, можно выбрать закрытое место, например, под навесом или выступом крыши дома.

Подключение розетки к электропроводке дома

Запитка розетки производится от ближайшего распределительного щитка. Если главный распределительный щиток установлен во дворе дома, то можно подключить кабель для питания розетки в нем. Если же ввод электричества выполнен в щиток, находящийся внутри помещения, то подключение кабеля выполняется от данного щитка. В последнем случае для вывода кабеля из помещения наружу следует обеспечить его защиту в месте перехода через стену отрезком трубы.

Кабель, который будет проходить вне помещения к розетке, должен быть дополнительно защищен гофрированной трубой или металлорукавом. Кабель, который имеет достаточную для наружного монтажа защиту, прокладывается без дополнительной защиты.

Розетка должна монтироваться на негорючие поверхности или, если все-таки требуется установить розетку на горючей поверхности, необходимо обеспечить полную изоляцию монтируемой розетки от этой поверхности.

Также следует обратить особое внимание на правильность подключения кабеля к монтированной розетке. Место подключения кабеля к розетке должно быть герметичным: резиновый уплотнитель корпуса должен плотно прилегать к кабелю. В противном случае заявленная производителем степень защиты корпуса розетки не будет обеспечена.

Обычно на корпусе штепсельной розетки предусматривается два места подключения кабеля аввгнг – внизу и вверху розетки. Для обеспечения максимальной защиты от влаги следует подключать кабель снизу розетки.

Заказать

Следует отметить, что электроприборы, эксплуатируемые на улице, несут в себе большую опасность, чем в помещении. Это связано с тем, что человек при эксплуатации электроприборов может находиться в прямом контакте с землей. Поэтому очень важно обеспечить надежную защиту человека от удара электрическим током.

Необходимо устанавливать розетку с заземляющим контактом и подключить ее к общему контуру заземления дома. Также следует в обязательном порядке установить на линию проводки, которая питает данную розетку, устройство защитного отключения. В случае возникновения утечки тока через поврежденную изоляцию проводки или электроприбора, УЗО защитит не только от удара током, но и предотвратит возникновение пожара.

Розетка рассчитана на определенную нагрузку (мощность). Если в нее будет включен электроприбор большей мощностью, то она повредится. Поэтому для защиты розетки, а также кабеля, который ее питает в распределительном щитке, помимо УЗО необходимо установить автоматический выключатель.

Установка розетки на улице в щитке

Существует альтернативный вариант – установка розетки на улице в щитке. Данный способ актуален в том случае, если требуется установить вне помещения другие элементы. Например, в доме есть трехфазный ввод и в монтированном щитке планируется установить рубильник, зажимы для подключения трехфазного потребителя и розетку для подключения однофазных потребителей.

Характерная особенность данного способа заключается в том, что защиту монтированных в щитке элементов, в том числе и штепсельной розетки, осуществляет сам щиток, корпус которого имеет достаточную для наружной установки защиту, то есть значение не менее IP65.

В данном случае степень защиты корпуса розетки и других, монтируемых в щитке элементов, не играет роли. Она определяется условиями эксплуатации данных элементов. То есть если розетка не будет подвергаться каким-либо механическим воздействиям, то можно выбрать обычную розетку для внутренней установки со степенью защиты IP20.

Какой из двух вышеперечисленных способов выбрать: установить розетку открытым способом или в поместить ее в щиток? В данном случае все зависит от того, для чего предназначена данная розетка.

Если планируется в данную розетку периодически включать электроприборы на небольшой промежуток времени, например, электрифицированный инструмент на время выполнения работ, то можно выбрать любой из двух способов.

Если же в данную розетку будут включаться электроприборы на продолжительное время, например, новогодние уличные украшения (гирлянда, светящиеся фигуры), то лучше установить розетку открытым образом. Розетка в щитке в данном случае не подходит, так как при включении в такую розетку электроприбора сам щиток остается открытым, поэтому защита от внешних негативных факторов не обеспечивается.
