Диагностика своими руками, ЭКЧ, стеклокерамика, ТЭН —

Диагностика своими руками, ЭКЧ, стеклокерамика, ТЭН

Диагностика электроплит с чугунными, стеклокерамическими электроконфорками, своими руками.

ВВЕДЕНИЕ.
Конфорки для электрических плит бывают нескольких типов: ЭКЧ-электроконфорка чугунная; ТЭН конфорка в открытом виде со спиралями, или в закрытом виде; со спиралями которые располагаются под стеклокерамической поверхностью. Все они работают по принципу нагрева, от сопротивления тока.
 На работоспособность конфорок влияют факторы, такие как высокая температура—которая приводит к высыханию и повреждению изоляции; загрязнения от готовящейся пищи, выкипающая вода из ёмкости, не правильной формы посуда, работа конфорки без посуды.
Стеклокерамическая конфорка, более сложна в  тестировании и замене. Её диагностика на работоспособность требует повышенных навыков с инструментом, а также знаний по ремонту стеклокерамических электроплит. Для того чтобы заменить её, следует разобрать варочный стол и только после этого приступить к процедуре тестирования, а в последующем и замене при выходе из стороя конфорки.

ПОЛОМКА ЭКЧ В ЭЛЕКТРИЧЕСКОЙ ПЛИТЕ.
В зависимости от модели оборудования, может содержаться различное число конфорок. На электроплите минимальная комплектация конфорок, это 2 штуки.


 В стандартных варочных панелях для дома производитель комплектует плиты с 4-мя конфорками.

Перед началом диагностики необходимо убедиться, что неисправности не были вызваны нарушениями правил эксплуатации электроплиты. К таким поломкам относятся:
-отсутствие напряжения электропитания;
-ослабление или окисление контактных соединений;
-поломка переключателя режимов работы;
-техническое повреждение электроплиты.
Убедиться, что розетка в рабочем состоянии, и сетевой шнур не имеет внешних повреждений, можно приступать к разборке электроплиты.

Внимание! Приступая к работе, убедитесь, что силовой провод отключен от сети электропитания.
Отвернуть два винта крепления стола поднять его и зафиксировать при помощи опоры.


Теперь мы имеем доступ к контактам конфорки и можем проверить работоспособность мультиметром:

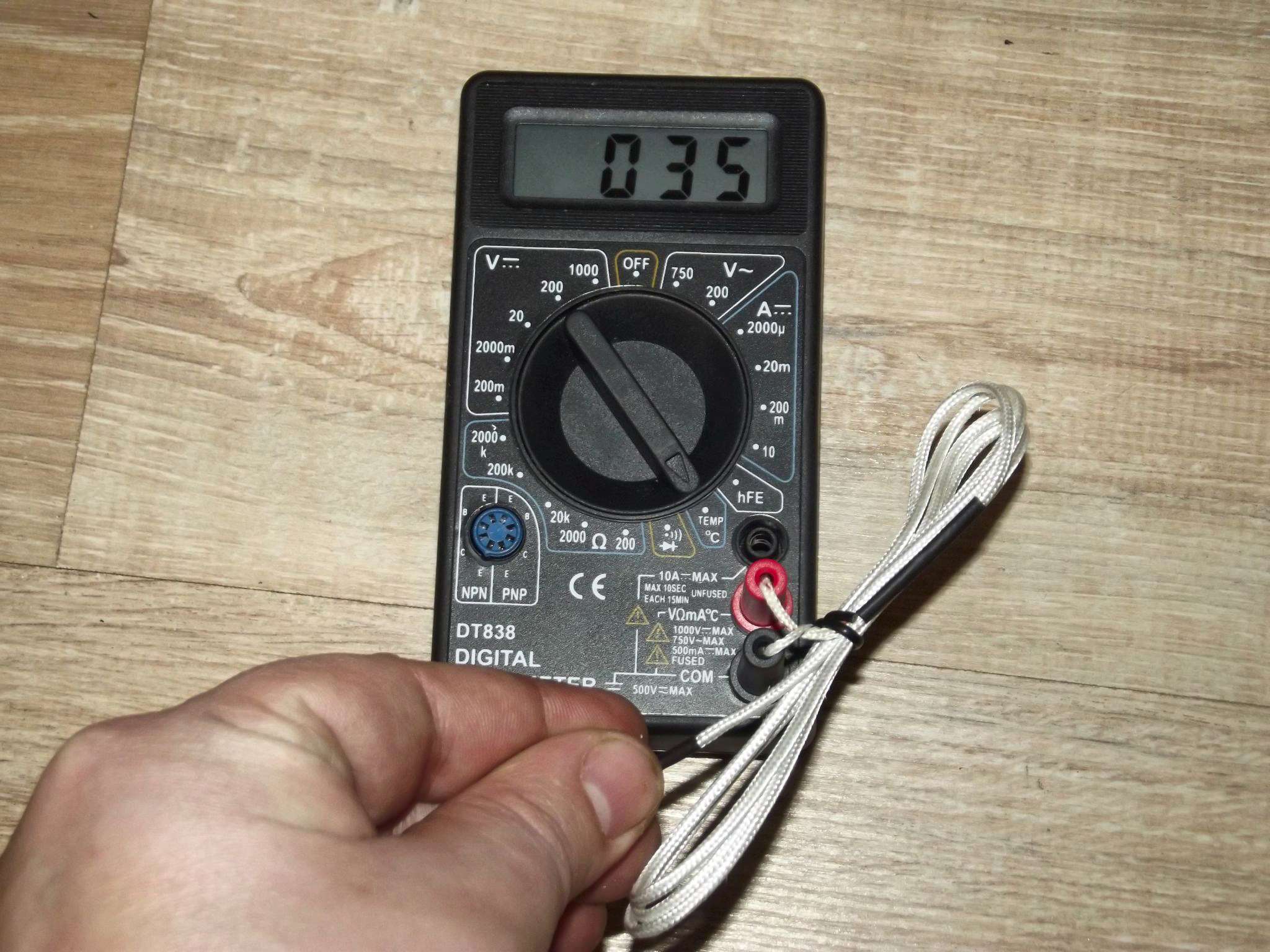

1. Устанавливаем щупы в разъёмы мультиметра:

Красный щуп в гнездо VΩmA
Черный щуп в гнездо COM

2. Преводим переключатель управления в режим «прозвонки», который промаркирован соответствующим образом (значок диода и зуммера). На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соприкасая контакты щупов, делаем замыкание.
Если мультиметр работает правильно, то будет звук зуммера, а на экране появится значение близкое к нулю.

Основы пользования мультиметра мы вспомнили, теперь переходим к диагностики конфорок.

ДИАГНОСТИКА ЧУГУННЫХ ЭЛЕКТРОКОНФОРОК.
Берем ЭКЧ и начинаем «прозванивать» её, поочередно переставляя щуп к контактам колодки электроконфорки от 1 до 4 контактов.


Измеряя сопротивление в контактах рабочей электроконфорки будут показания на мультиметре, если он:
—Показывает сопротивление (50 и более Ом) – конфорка исправна;
—Показывает значение ноль (0) – идёт замыкание;
—Показывает значение единицу (1) – обрыв цепи.
Зуммер(прозвонка) мультиметра не будет подавать сигнал при отсутствии неисправности, появление писка говорит о том, что имеется пробой на корпус.
Если на мультиметре нет режима зуммера(прозвонки), в частности аналоговых приборах, диагностику можно сделать, переключив регулятор в режим измерения сопротивления—Омметра (Ω).

Необходимо выставить на мультиметре минимальный  порог – например 200 Ом или 20 кОМ. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если есть изменения на ЖК дисплее, то цепь цела.

Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.
Если в ходе диагностики мы увидели, что электроконфорка не исправна, конфорку следует заменть. Ремонту она не подлежит.
При замене ЭКЧ следует промаркировать отключаемые от конфорки провода, отвернуть гайку крепления траверсы конфорки, отсоединить заземляющий провод, снять траверсу и конфорку. В обратной последовательности производим сборку.
Диагностика ЭКЧ не заканчивается банальным тестированием мультиметром, также следует осмотреть места её подключения на наличие признаков термического повреждения или хуже того коррозии. Если такие следы разрушения присутствуют, желательно их сразу устранить путем замены поврежденной детали.

ДИАГНОСТИКА СТЕКЛОКЕРАМИЧЕСКИХ КОНФОРОК.
Внимание! Прежде чем приступать к работе, убедитесь, что силовой провод отключен от сети электропитания.
Для демонтажа сломанной конфорки из электрической плиты нам потребуется частичный разбор варочного стола, так как сломанная конфорка прикреплена к ней. После того как мы подняли варочный стол следует открутить винты сломанной конфорки, снять прижимные пластины которые крепят её, изоляторы, и осторожно отсоединить все подводящие провода к клеммам.  После, как мы сняли стеклокерамическую конфорку, осматриваем её визуально нет ли повреждений на нагревательных спиралях внури конфорки.


Теперь можно протестировать на работоспособность стеклокерамическую конфорку, используя мультиметр.
Переводим мультиметр в режим измерения сопротивления 200 Ом.
—Показывает сопротивление (19-115 Ом)-конфорка исправна;
—Показывает значение  ноль (0)- идёт замыкания;
—Показывает значение единицу (1)- обрыв цепи.

Если конфорка не исправна, нужно заменть на исправную или новую, предварительно промаркировав провода. Собираем в обратной последовательности, согласно схеме к данной плите, подключая изоляторы и прикручиваем прижимные пластины крепления конфорки.

ДИАГНОСТИКА ТЭН КОНФОРКИ ИЛИ ТЭНа.
Наиболее распространённый тип неисправности ТЭНа или ТЭН конфорки и прекращение работы—это обрыв нити нихромовой спирали. Причиной становится перегрев с дальнейшим расплавлением, т.к. это связано с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. При плохом уплотнении наполнителя или его недостаточности, спираль смещается в сторону и может прикасаться к поверхности трубки.

Также спираль мгновенно перегорит, когда будет прикосновение к поверхности трубки более чем в двух местах, если заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

В заключении получаем, что несиправность может возникнуть по причинам:
—обрыв или расплавление нихромовой нити;
—короткое замыкание нити на трубчатую оболочку из металла.
Разбираем электроплитку и проверяем ТЭН на неисправность.
Внимание! Прежде чем приступать к работе, убедитесь, что силовой провод отключен от сети электропитания.
Включаем режима зуммера(прозвонки) на мультиметре. Один из щупов присоединяется к выводу ТЭНа, второй соприкасаем к его корпусу. Если мультиметр издаст сигнал, значит, произошла утечка тока. Такой ТЭН требует замены на исправный.



Есть второй способ проверки, это расчитать сопротивление(Ом) ТЭНа. Как правило, эта информация находится на корпусе нагревательного элемента или в инструкции по эксплуатации.

Итак, на основании установленной мощности рассчитывают силу тока, который проходит через ТЭН. Она измеряется в Амперах(А) и представляет собой, отношение мощности к напряжению электросети (Россия—220В).
                                                               I=P/Uгде I(Сила Тока), P(Мощность), U(Напряжение).
Из расчёта этой формулы, мы теперь можем посчитать сопротивление:
                                                               R=U/I,где R(Сопротивление), U(Напряжение), I(Сила тока).
Рассмотрим на примере нашего ТЭНа с мощностью 1кВт или 1000Вт:
1)Делим мощность на напряжение, получаем ток протекающий в цепи—1000/220=4,54А
2)Делим напряжение на ток в цепи—220/4,54=48,45Ом.
Теперь берём мультиметр и измеряем сопротивление, выставитавляя значение 200Ом.

—Показывает сопротивление (45 и более Ом)-конфорка исправна;
—Показывает значение ноль (0)-идёт замыкание;
—Показывает значение (1)-обрыв цепи.
Другой способ, это включение режима зуммера(прозвонки) на мультиметре. Один из щупов присоединяется к выводу ТЭНа, второй соприкасаем с его корпусом. Если мультиметр издаст сигнал, значит, произошла утечка тока. Такой ТЭН требует замены на исправный.
Если ТЭН-конфорка не исправна, нужно заменть на исправную или новую. Собираем в обратной последовательности, согласно схеме к данной электроплите.

ЗАКЛЮЧЕНИЕ.
Долговременная эксплуатация электроконфорок разных типов возможна только при надлежащем уходе и соблюдении всех рекомендаций завода-изготовителя, описанные в инструкции по эксплуатации. Так, после приготовления пищи следует протирать плиту мыльным раствором, заблоговременно выключать чугунные электроконфорки, использовать только рекомендуемую посуду согласно инструкции, избегать выкипания жидкости на ЭКЧ. Уход за стеклянными поверхностямиэлектроплиты не должны проводиться с образивными чистящими средствами. Предотвратить возможные поломки, можно при проведении ежегодного технического обслуживания электроплиты как самостоятельно-визуальный осмотр электроплиты или специалиста сервисной службы.



как проверить, снять и поменять конфорку на электроплите своими руками

В электроплитах очень частая неполадка — неработающие конфорки. В некоторых случаях их можно быстро и легко починить в домашних условиях даже без обращения в сервисный центр, где ремонт будет стоить очень дорого.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Важно: чтобы вернуть технику к жизни самостоятельно в домашних условиях, недостаточно правильно найти причину поломки, но и провести специальные ремонтные мероприятия, которые вернут оборудование к жизни.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток. Среди них должны присутствовать:

  • крестовидные;
  • плоские.

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

  • рожковые и накидные ключи;
  • пассатижи;
  • кусачки;
  • паяльник;
  • бокорезы;
  • изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Поломка конфорок в электрической плите

В зависимости от модели оборудования может содержаться различное число конфорок. При минимальной комплектации их насчитывается только 2. Обычно в стандартных электрических варочных панелях производитель устанавливает 4 конфорки.

Нагревательные элементы могут отличаться:

  1. классический вариант: конфорки установлены на эмалированной панели, нагревательный элемент располагается внутри.
  2. современный вид: панель представляет собой сплошную керамическую плоскость, в которую установлены различные типы нагревателей внутрь.

Прежде чем приступить к ремонту бытовой техники, обязательно стоит определить, к какому типу конфорок относятся те, что вышли из строя. Есть несколько основных видов:

  • старые конфорки, которые были выпущены еще в советское время. Их основная отличительная черта – чугунные элементы, которые достаточно медленно нагреваются и в последствие остывают;
  • трубчатая спираль. В их основе лежит специальная трубка, которая оснащена полой плоскостью. Благодаря этому происходит циркуляция теплого воздуха, что значительно повышает эффективность работы. Конфорки такого вида очень сложно поддаются ремонту в домашних условиях;
  • керамические конфорки. Имеют достаточно простую конструкцию, поэтому самостоятельный ремонт не должен вызвать никаких трудностей;
  • конфорки с галогеновым устройством. Излучатель устанавливается в нескольких отличных друг от друга местах, что позволяет панели быстро нагреваться, при этом максимально экономить электроэнергию. Но ремонтировать такое оборудование лучше у квалифицированного специалиста. Так как одно неправильное движение сможет полностью вывести из строя бытовую технику. Это приведет либо к дорогостоящему ремонту, либо к покупке новой варочной панели.

Во всех современных моделях используется силовой провод со специальным сечением, чтобы обеспечить полноценную подачу тока к конфорке. Также она должна быть соединена с такими приборами, как регулятор и термостат. Благодаря этому обеспечивается надежная защита от возможного перегрева в будущем при постоянном эксплуатировании варочной панели.

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

  1. Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.
  2. Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

    Проверка проводов

  3. Конфорка не поддерживает настраиваемую температуру. В этом случае причиной неисправности становятся вышедшие из строя контакты между переключателями. Обычно ремонту эта деталь не подлежит, поэтому ее необходимо сразу заменить новой.
  4. Конфорка вообще не нагревается. Если это произошло в модели, у которой внутри установлена спираль, то лучше сразу провести замену на новую. В более сложной и современной технике лучше не начинать самостоятельный ремонт, а обратиться за помощью в сервисный центр.

Поломка конфорки

Важно: при самостоятельной установке оборудования можно неправильно выполнить все предписания. Поэтому необходимо проверить все действия и подключения строго по схеме в прилагаемой инструкции.

Замена конфорок

Как найти неисправность в электрической варочной панели

Прежде чем приступить к поиску проблемы в работе конфорок, следует обратить внимание на модель оборудования и год выпуска. В каждой плите есть свои тонкости и особенности, которые обязательно следует учитывать, перед тем как разобрать технику. Но в большинстве случаев следует придерживаться следующего алгоритма действий:

  1. Проверить вольтметром напряжение в самой технике и розетке, к которой она подключается.

    Проверка вольтметром

  2. Если плита не работает, но при этом горит индикатор на дисплее или панели управления, то это говорит о том, что вся плита не работает. В результате этого ток не доходит до конфорок. При обнаружении этой поломки следует полностью разобрать варочную панель.
  3. Исследовать модуль управления. Он может быть механического или электронного типа. В любом случае специальным прибором необходимо проверить, поступает ли ток на клеммы конфорок.
  4. В случаях, если произошло перегорание спирали, следует проверить нагревательный элемент в каждой конфорке.

Нагревательный элемент

При необнаружении неисправности нужно проверить и визуально осмотреть следующие детали:

  • термодатчики;
  • реле;
  • регуляторы.

Важно: от того, насколько правильно выявлена поломка, будет зависеть дальнейший ремонт. Если все сделать правильно, то в течение короткого срока бытовой техникой можно будет опять пользоваться в полном объеме.

Как самостоятельно починить конфорку в электрической варочной панели

Чтобы вернуть технику к жизни, необходимо знать, как правильно провести ремонт или поменять конфорку на электроплите. От этого зависит, сколько оборудование сможет проработать в будущем. К основным этапам, которые помогут восстановить варочную панель, относятся:

  1. Открутить гайку, тем самым снять заземление с техники.
  2. Здесь может располагаться кольцо или скоба. Они помогают прижать необходимый элемент к основанию.
  3. Конфорка может крепиться к технике 2 способами. Среди них:
    • резьба;
    • вставка в специальное отверстие.

Снятие конфорки

В первом случае резьбу следует смазать маслом и зачистить, поле чего конфорку можно аккуратно достать. Во втором – поддеть отверткой и достать.

В том случае, если конфорки старого образца пригорели, то оптимальным вариантом станет, после того как их неоднократно снимали, заменить новыми. Это сможет гарантировать долгий срок службы кухонной технике. Главное, подобрать детали нужного размера.

Чем новее оборудование, тем больше у него встроено электроники. Ремонт таких изделий гораздо сложнее и затратнее, поэтому если нет уверенности в том, что ремонт своими руками будет выполнен правильно, лучше обратиться в специальную ремонтную мастерскую.

Как проверить конфорку электроплиты тестером. Сломалась конфорка электрической плиты

Проверка работоспособности электроплиты:

Перед включением электроплита должна находится в сухом отапливаемом помещении в течение 24 часов
1. Проверка наличия напряжения в розетке пробником (фаза слева) При неправильной фазировке индикаторы подсвечивают
2. Проверка сопротивления изоляции мегометром (не менее 1 мОм)
3. Проверка включения регуляторов мощности терморегулятора

Возможные неисправности

Наименование неисправности

Вероятная причина

Метод устранения

Не включается плита

Отсутствует напряжение в розетке

Заменить розетку

Не греет ни один нагревательный элемент

Отсутствует напряжение на клеммной колодке

Заменить вилку
Проверить качество контактов

Не греет одна из конфорок

    1. индикатор “вкл” не горит

1. неисправен переключатель мощности

Заменить переключатель

    2. индикатор “вкл” горит

2. неисправна конфорка

Заменить конфорку

Не включается ТЭН духовки

    1. индикатор включения не горит

1 .неисправен переключатель

Заменить переключатель

    2. индикатор горит

2. неисправен терморегулятор

Заменить терморегулятор

    3. индикатор терморегулятора не горит

3. неисправен ТЭН

Заменить ТЭН

    4. оба индикатора горят

Не вращается вертел

Неисправен моторедуктор

Заменить моторедуктор

Не горит один из индикаторов нагревательные элементы работают

Неисправна светосигнальная арматура

Заменить соответствующий индикатор

1. Замена конфорки электроплиты
Отвернуть два винта крепления стола поднять стол зафиксировать его при помощи стержня.Замаркировать отключаемые от конфорки провода.Отвернуть гайку крепления траверсы конфорки.Отсоединить заземляющий провод снять траверсу и конфорку.
В обратной последовательности произвести сборку и подключить конфорку.
Включить плиту в сеть и проверить работоспособность конфорки во всех положениях переключателя.

2. Замена ТЭНа электроплиты.
Отвернуть винты крепления задней стенки и снять ее. С помощью омметра найти неисправный ТЭН. Отключить от ТЭНа провода предварительно замаркировав их. Отвернуть винты крепления и снять неисправный ТЭН.
В обратной последовательности установить исправный ТЭН, подключить его
И опробовать включением.
3. Замена переключателя мощности электроплиты.
Поднять стол, зафиксировать его. Снять с переключателя ручку. Снять лицевую панель. Замаркировать и отключить от переключателя провода.
Отвернуть крепежные винты и снять переключатель.
В обратной последовательности установить и подключить переключатель.
Включить плиту в сеть и опробовать переключатель.

4. Замена штепсельного разъема (вилки розетки) электроплиты.

Отвернуть винты крепления вилки.Отсоединить и промаркировать жилы кабеля. Присоединить жилы к новой вилке. Собрать вилку и закрепить винтами. Отвернуть винты крепления корпуса штепсельной розетки отсоединить и промаркировать провода. Отвернуть шурупы крепления розетки. Установить новую розетку присоединить провода. Установить корпус на розетку и закрепить его винтами.

5. Замена терморегулятора электроплиты.
Поднять и зафиксировать стол. Снять боковую стенку ручку терморегулятора.
Лицевую панель. Отделить термочувствительный элемента капиллярной трубкой от скобы отсоединить и снять терморегулятор.
В обратной последовательности установить исправный терморегулятор, опробовать его в начальной средней и конечной зонах терморегулировки.

6. Замена светосигнальной арматуры электроплиты.
Поднять и зафиксировать стол. Снять ручки и лицевую панель отсоединить соответствующие провода с переключателя и заменить на исправный индикатор.

Конфорки электрических плит бывают либо твердого типа чугунные «блины», либо открытые в виде со встроенными внутренними спиралями, которые располагаются под стеклокерамической поверхностью. Все они работают по одному принципу, нагревается, и выделяют много тепла от сопротивления электрическому току. Если конфорка сломалась, то первым делом её следует диагностировать на разрыв, для этого нам её следует демонтировать и с помощью мультиметра провести небольшой тест.

Диагностика чугунной конфорки «блина» не заканчивается банальным тестированием мультиметром, также следует осмотреть места её подключения на наличие признаков термического повреждения или хуже того коррозии. Если такие следы разрушения присутствуют, желательно их сразу устранить путем замени поврежденного участка или компонента.

Что касается стеклокерамической конфорки, то её диагностика на пригодность требует повышенных навыков при работе с инструментом, а также теоретические знания по ремонту электроплит. Для того чтобы её чтобы добраться до неё следует поднять варочный стол, только после этого можно приступить к процедуре тестирования.

Диагностика и тестирование стеклокерамической конфорки плиты.

Для того чтобы определить исправна конфорка или нет, следует предпринять следующие шаги.

1. Важно! Перед любой диагностикой или ремонтом варочных панелей , которая подразумевает частичную разборку плиты, следует отключать её от электричества, чтобы избежать случайного поражения электрическим током. Сделать это можно с помощью автоматов или просто потянуть за вилку и вытащить её из розетки. Прежде чем продолжать убедитесь, что плита обесточена. Помните! Разряд от 220 вольт может быть смертельным, будьте осторожны!

2. Демонтировать сломанную конфорку из электрической плиты. Для этого нам потребуется, частичный разбор варочного стола, так как сломанная конфорка прикреплена к ней. После того как мы подняли варочный стол следует открутить винты сломанной конфорки, снять зажимы которые крепят её, изоляторы, и осторожно отсоединить все подводящие провода от клемм. Будьте осторожны не повредите нагревательные спирали в нутрии конфорки.

3. Теперь, когда мы сняли сломанную конфорку её можно протестировать на пригодность, используя мультиметр. Переведите мультимент в режим измерения сопротивления с диапазоном 200 Ом.

  • Показа сопротивление (19 — 115 Ом) – конфорка исправна;
  • Показа значение ноль (0) – замыкание;
  • Показала значение единицу (1) – обрыв цепи.

4. Если конфорка неисправна, её следует заменить новой. При замене конфорки следите за тем, чтобы все соединения были подключены правильно, согласно схеме подключения электроплиты. Если вышеописанный ремонт вам непосилен или возникают какие-то трудности с поиском запчастей, вы всегда сможете воспользоваться нашими услугами и произвести

Существует много разных моделей электроплит и варочных поверхно

Как прозвонить конфорку электроплиты мультиметром. Проверка работоспособности электроплиты,диагностика неисправности электроплиты в зеленограде и московской области

Существует много разных моделей электроплит и варочных поверхностей. Причём их можно разделить на две группы по принципу действия:

  • конвекционные;
  • индукционные.

Поэтому неисправности в разных группах обычно не похожи по своей первопричине из-за принципиальных конструктивных отличий.

Конвекционный вариант

Конвекционные плиты и варочные поверхности содержат такие основные узлы:

  • конфорки, их обычно четыре;
  • датчики обнаружения нагреваемой кухонной посуды;
  • датчики температуры;
  • плата управления конфорками;
  • плата общего сенсорного управления.

Как видно на изображении варочной поверхности выше, если неисправность возникла, для её поиска потребуется проделать большой объём работы. Если неправильно работают все конфорки, потребуется проверить тестером все элементы на плате управления. Диоды и конденсаторы проверяются первыми. Каждое реле надо проверить на срабатывание и исправность контактов.

Но поскольку конфорки имеют мощность в пределах 1 – 3 кВт, нагрузка на соединения проводов велика. Если ослабевает винтовое соединение клемм, в этом месте начинается непрерывно увеличиваться сопротивление и нагрев этого соединения также увеличивается. Поэтому в первую очередь необходимо осмотреть состояние соединений как внешне, так и при помощи отвёртки. Металл клеммы от сильного сжатия сплющивается с течением времени. Необходимо докрутить винт в соединении по мере возможности. Но с осторожностью, чтобы не повредить резьбу.

На плате управления тестером проверяются сопротивления элементов постоянному току. При этом для более очевидных результатов проверки цепи разрываются отпаиванием или снятием с платы соседних элементов. Это приходится делать для того, чтобы ток протекал только по проверяемому элементу. В нашем случае неисправным оказался диодный мост. После его замены работоспособность варочной панели восстановилась.

Если не работает одна из конфорок, надо проверить её исправность тестером. Зная мощность конфорки, и замерив величину сопротивления можно оценить его техническое состояние. Частное от деления напряжение сети в квадрате на сопротивление ТЭН должно дать величину, близкую к электрической мощности ТЭН. При существенно меньшей величине расчётной мощности или при отсутствии показания тестера можно резюмировать о неисправности ТЭН. Его необходимо заменить новым.

Если ТЭН исправен, надо проследить по проводу, присоединённому к нему электрическую цепь, по которой подаётся напряжение. В этой цепи обязательно присутствует реле. Обнаруженное таким образом реле надо извлечь из платы и проверить. Обычно в реле необратимо изнашиваются контакты. Их поверхности теряют способность создавать надёжный контакт, поскольку изрезаны коммутационной искрой. Протирка или чистка результатов не даёт. Потребуется только замена реле.

  • При поиске реле по соединительным проводам надо обязательно проверять тестером результат визуального поиска во избежание ошибки.

При появлении неисправности необходимо обратится в первую очередь к руководству по эксплуатации электроплиты или варочной поверхности. В нём всегда есть перечень типичных неполадок и способ их устранения. В ходе ремонта электроплит не следует пренебрегать соблюдением правил безопасности. Прежде чем разбирать корпус надо отключить ремонтируемое изделие от электросети и при помощи индикаторной отвёртки убедиться в отсутствии потенциала. Также следует подождать до полного остывания конфорок.

  • При снятии варочной поверхности и отсоединения проводов надо обязательно записать их расположение на клеммах, чтобы не перепутать при обратном присоединении их после окончания ремонта.

Индукционный вариант

Индукционная конструкция вообще не имеет нагревательных элементов, которые отдают своё тепло посуде. Соответственно нет и реле, управляющих этими элементами. Нагрев обеспечивается самой металлической посудой, которая разогревается вихревыми токами от электромагнитного поля высокой частоты, создаваемого инвертором. Он в основном и является причиной неполадок.

Несмотря на отсутствие знаний по электронике можно своими руками отремонтировать такой инвертор, потому что в нём в основном требуют замены мощные диоды и транзисторы. Определить неисправный элемент при помощи тестера несложно

Конфорка электроплиты. Простой ремонт. — Радиомастер инфо

Конфорка не греет. Омметр на ее клеммах показывает обрыв. Рассказано о простом способе ремонта.

Ремонт конфорки рассмотрим на примере электроплиты «Термия». Многие другие электроплиты с конфорками имеют аналогичную конструкцию.

Выключаем из розетки и откручиваем снизу две гайки под отвертку. Устройство электроплиты довольно простое и понятно из фото ниже.

Поскольку конфорки подключены к сети параллельно, то необходимо повернуть регуляторы температуры в положение, при котором их контакты будут разомкнуты. Затем по очереди омметром прозваниваем спирали конфорки прямо на клеммах. Как видно, клеммы имеют 4 контакта, но 1 ее контакт соединен перемычкой со 2, а 3 с 4. Омметр подключаем к клеммам 1 и 4. Конфорка 1 исправна, ее сопротивление около 40 Ом. Конфорка 2 показывает обрыв.

Отсоединяем от клеммы 2 все провода, запомнив или сфотографировав их расположение. Открутив гайку по центру, снимаем конфорку 2. Далее необходимо снять защиту, термоизоляцию и выкрутить шпильку по центу конфорки.

Здесь мы видим выводы, три из которых оборваны.

Необходимо прозвонить спирали используя оставшиеся выводы. У меня спирали целые, поэтому восстановление возможно. На конфорке сделано 4 вывода для того, чтобы можно было регулировать ее мощность переключателем. В нашем случае используется регуляторы температуры на биметаллических пластинах. Поэтому выводы конфорки соединены на клеммах попарно. Можно это соединение выполнить прямо здесь. Для этого удобно использовать клеммы от старой розетки или выключателя. Они показаны на фото ниже.

В месте соединения выводы зачищаем нулевкой. У выводов 3 и 4 вывод 3 целый и он будет использован для подключения к клеммам.

При соединении выводов 1 и 2 нужно вставить в соединение еще и отгоревший вывод.

Ремонт конфорки закончен. Собираем все в обратном порядке. Перемычки на клеммах ставим на место. Все внешние провода подключаем к клеммам так, как и было до ремонта. Целесообразно еще проверить изоляцию конфорок. Как известно, для этого нужно измерить сопротивление на пределе мегаомм между клеммами конфорок и корпусом. Оно должно быть бесконечно большим, как при обрыве.

Проверяем конфорки в работе.

Материал статьи продублирован на видео:

Конфорка для электроплиты: поломка, виды, замена

Содержание:

1. Конфорки: назначение, принцип использования
2. Виды конфорок
2.1 Чугунные
2.2 Для стеклокерамики
2.3 Газовые
2.4 Прочие
3. Производители конфорок
4. Как проверить работоспособность конфорки?
5. Неисправности или что делать, если конфорка не греет?
6. Как подобрать конфорку?
7. Как заменить конфорку: видео и пошаговая инструкция.

Конфорки: назначение, принцип использования

Электроплита сейчас есть на многих современных кухнях. На рынке быттехники есть большой выбор плит. Они имеют разные размеры, цвет и форм, цену. Но такие плиты нередко выходят из строя по причине выхода из строя конфорок. А заменять при поломке только конфорки всю плиту накладно. Проще купить конфорку, тем более, что у любой плиты эта часть съемная и может быть заменена.

Конфорки иногда называют дисками, горелками или варочными блинами.

Виды конфорок

Материалы, из которых делают нагревательные элементы плиты, бывают разные: чугунные, керамические, стеклянные и пр.

Чугунные

Конфорки из чугуна похожи на блин для электроплиты, долго нагревающиеся и остывающие. В продаже такие конфорки есть нескольких видов:

  • Стандартные (в виде черных дисков). Для их работы требуется регулировка режима температуры нагрева. Они долго греются (более 10-ти минут).
  • Экспресс диски для нагрева (у них красная маркировка в центре диска), мощнее стандартных, быстрее греются (примерно 7 минут).
  • Автоматические (с белой маркировкой). Они не нуждаются в регулировании температуры при работе. Там автоматически регулируется температура.

Как проверить тэн в электроплите и электрочайнике мультиметром

Содержание статьи:

Самой распространенной причиной выхода из строя бытовых электроприборов является повреждение тэна. Трубчатый электронагреватель присутствует почти во всех бытовых приборах. Тэн представляет собой трубку, внутри которой расположена спираль, с большим сопротивлением. При этом нагревание происходит вследствие протекания по трубке тока. Внутренность компонента наполняется токопроводящим веществом, сохраняющим тепло. Можно ли обнаружить неисправность с помощью мультиметра и как проверить тэн?

Как проверить тэн мультиметром

Нагревательный элемент имеет свои технические характеристики, по которым можно определить состояние прибора. Эти характеристики, возможно, замерить при помощи мультиметра. Чтобы проделать данную процедуру, надо знать некоторые аспекты как проверить тэн мультиметром.

Где применяются тэны

Нагревательные компоненты используются в машиностроении, в пищевой промышленности, в химической промышленности, а также в медицинском производстве. В производственных целях тэны способны подогревать твердые вещества, газы, сыпучие и жидкие материалы. Кроме этого данные электроприборы применяются для плавления руд, меди, сплавов, стали и алюминия.

В быту используются следующие тэны: для теплиц и парников, для сауны и бани, для электрообогревателей, для чайников, для стиральных машин, для утюгов, для бани и сауны.

Как проверить тэн в электрическом чайнике

Предварительно перед производством измерительной процедуры нужно рассчитать сопротивление, которое соответствует замеряемому электроприбору. При этом следует знать его мощность. Этот показатель указывается в техпаспорте оборудования или на корпусе. Чтобы рассчитать сопротивление нужно сначала рассчитать ток, проходящий через нагревательный элемент. Это достигается путем деления мощности на напряжение электрической сети – 220 вольт.

Тэн для электрического чайника

После этого следует напряжение сети – 220 вольт разделить на полученную силу тока. При этом получиться величина равная сопротивлению. Эта величина и должна появиться на табло измерительного прибора в результате проведения диагностики нагревательного устройства.

Чтобы обследовать нагревательный элемент тестером необходимо прибор переключить в область замера сопротивления. Затем одним проводом тестера притронуться к стержню. Если на табло мультиметра покажется некорректная величина, это говорит об обрыве нити, находящейся в середине трубки.

Сопротивлению в электрочайнике на 2000Вт должна соответствовать величина в 25 Ом. Если изнутри трубки нет несоответствия, то далее нужно одним щупом прикоснуться к стержню, а вторым к металлической трубе. При этом на табло должно появиться бесконечное обозначение показателя сопротивления. Если же показание на табло будет определенной величины, это значит, что произошло замыкание.

Как проверить тэн в посудомоечной машине

Для данного обследования нужен мультиметр. Можно использовать самый простой измерительный прибор. Переключатель следует выставить на диапазон, измеряющий Омы. При этом щупы измерительного прибора прикладываются к контактам тэна.

Если электроприбор находится в работоспособном состоянии, то его сопротивление должно соответствовать величине в 21-22 Ома. При неисправности тэна на табло будет бесконечное значение. Если отклонений от нормы не обнаружено, то на следующем этапе диагностики следует определить утечку тока на корпус.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

При этом нужно реле измерительного прибора переключить на мегаомы. Затем одним щупом нужно прикоснуться к силовому контакту, а второй провод приложить к заземлению или к поверхности электроприбора. Если тэн имеет рабочее состояние, результаты будут ровняться бесконечности.

Чтобы достичь более точных результатов при производстве измерительных мероприятий внешняя сторона тэна должна иметь сухую поверхность. В противном случае тестер не изобразит сопротивление равного бесконечности.

Как проверить тэн в мультиварке

Для этого рекомендуется электроприбор отсоединить от подачи электроэнергии. Кроме этого проводники, подключенные к разъемам нагревательного элемента, следует разъединить. Далее следует процесс диагностики нагревательного элемента мультиварки. Эта процедура похожа на вышеописанные, только нужно рассчитать сопротивление, соответствующее этому прибору.

Тэн для посудомойки

При этом если тэн находится в работоспособном состоянии, то мультиметр продемонстрирует величину близкую к полученному в результате расчетов. Если показатель равен нолю, это обозначает, что произошло короткое замыкание изнутри нагревательного элемента и его следует сменить на новый. Если результат будет соответствовать единице, это обозначает, что произошел обрыв нагревательного компонента, также нужна замена тэна на исправный.

Быстрый и проверенный способ от экспертов, как подключить розетку

Следует произвести проверку на наличие утечки тока. При этом нужно один провод мультиметра подсоединить к поверхности электроприбора, а второй к контактным соединениям мультиварки. В результате этого измерительное приспособление должно показывать величину, которая будет ровняться бесконечности.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

Поделиться ссылкой:
Читайте по теме

7 лучших конфорок для кипячения воды — подробный обзор конфорок

Неважно, путешествуете ли вы, проводите мероприятие на открытом воздухе, кемпинг или просто остаетесь в своей квартире-студии, конфорка необходима. Они будут работать нормально, хотя и не на уровне обычной электрической плиты.

Самое приятное то, что если вы заядлый путешественник, эта плита пригодится, потому что она портативна.

Бывают случаи, когда вам нужно больше плит, потому что вы готовите для большой группы людей.Если у вас есть плита, она вам поможет. Более того, они не занимают места, поэтому вы можете использовать их на кухне, в столовой или спальне, когда в этом возникнет необходимость.

Итак, прежде чем идти дальше

ЧТО ТАКОЕ ГОРЯЧАЯ ПЛИТА?

Конфорка — это плоская керамическая или металлическая поверхность, которая нагревается с помощью электричества и используется для приготовления пищи, подогрева или даже кипячения воды. Они могут заменить ваши обычные плиты и плиты.

Это эффективно, когда вам нужно использовать много горелок для приготовления пищи, когда вы находитесь в лесу, в походе или на террасе и в других ситуациях.Те, кто учится в колледже, используют плиту намного больше, чем .

НАША ЛУЧШАЯ ВЫБОРКА

Duxtop Переносная настольная индукционная плита мощностью 1800 Вт
  • Индукционная варочная панель Duxtop использует электрическую розетку 120 В 15 А — стандартную во всех домах Северной Америки; легкий и компактный для простого …
  • Цифровая панель управления. Встроенный цифровой таймер обратного отсчета с шагом в 1 минуту до 170 минут; 10 температурный диапазон от 140 ° F до …
  • Без открытого огня или нагревательного элемента еда не пригорает на стеклянной варочной панели, поэтому эту индукционную горелку легко чистить — просто протрите щеткой…
ТИПЫ ГОРЯЧЕЙ ПЛИТЫ

Всякий раз, когда вам нужно купить электрическую плиту, всегда учитывайте различные доступные типы. Среди перечисленных ниже типов наиболее распространены электрические и индукционные плиты. Индукционная пластина дороже, чем электрическая пластина, поскольку они обеспечивают безопасность, поскольку нагреваются с помощью магнитных полей.

Это работает уникальным образом, потому что, чтобы нагреть тарелку, вы должны поместить ее в микроволновую печь. Обычно вы помещаете его в микроволновую печь при высокой температуре примерно на 5 минут.

Снимите его с микроволновой печи и дайте ему поработать около часа, прежде чем он снова потеряет тепло.

Они подходят для использования в научных экспериментах.

Это тот, о котором мы здесь говорим. У них есть система самообогрева, называемая теплопроводностью. Это позволяет контролировать температуру. Им нужно время, чтобы нагреться и остыть. Это может вызвать возгорание, чем индукционная плита.

Здесь вы кладете тарелку на источник тепла и ждете, пока она нагреется.После этого начинайте его использовать.

Поверхности таких плит остаются холодными. Благодаря магнитной реакции кастрюля или сковорода, в которые вы поместили пищу, нагреваются и готовятся. У них есть таймеры, чтобы вы знали, когда его выключить, потому что в противном случае вы можете легко сжечь пищу.

Он создает горячее пламя при нагревании пищи. Он работает от газа и подойдет вам, если вы не любите электричество.

С учетом сказанного, ваш выбор зависит от ваших предпочтений и потребностей.

КАК КИПИТЬ ВОДУ НА ГОРЯЧЕЙ ПЛИТЕ?

Поскольку мы хотим найти лучшую горячую плиту для кипячения воды, приведенные ниже шаги помогут вам понять, как вскипятить воду на горячей плите.

  • Начните с подключения конфорки, затем установите желаемую температуру. Некоторые конфорки не имеют ручки регулировки указателя температуры. В этом случае просто включите электричество и дайте конфорке около 5 минут.
  • Возьмите кастрюлю и налейте воды до желаемого уровня.
  • Положите его на конфорку, если она уже нагрелась. Оставьте его на плите примерно на 10 минут или пока не увидите, что он закипает.
  • Выключите розетку обогрева и отсоедините конфорку. Снимите кипящую воду с конфорки и дайте ей остыть, потому что она остывает дольше.
  • Сохраните конфорку для будущего использования.
ЛУЧШИЕ 7 ГОРЯЧИХ ПЛИТ ДЛЯ КИПЯНОЙ ВОДЫ
1. Max Burton 6200 Maxi-Matic Deluxe Индукционная плита 1800 Вт

Посмотреть на Amazon

Эта плита потребляет меньше энергии, чем другая традиционные конфорки .Тем не менее, он по-прежнему эффективен в использовании и быстро нагревается. Он имеет 10 уровней мощности и кнопки управления. Он нагревается от 200 до 1800 Вт.

Вы также можете установить температуру на конфорке от 100 до 450 градусов. Чтобы избежать перегрева или подгорания сковороды или еды, у нее есть таймер до 180 минут и автоматическое отключение. Кроме того, он имеет 10 температурных настроек, которые помогают регулировать температуру с помощью встроенного предохранителя.

Max Burton оснащен датчиком, который определяет, несовместима ли посуда, установленная на нем.Это выключит конфорку. Более того, если плита становится чрезмерно горячей, датчик предупреждает ее об отключении.

Работая как компьютер, датчик отключит его, если в нем есть какая-то неисправность, требующая ремонта. Эта плита из нержавеющей стали изменяет температуру одним нажатием кнопки. Поскольку он полностью готовит пищу или кипятит воду, вы можете использовать его в больших помещениях или дома.

2.
Портативная индукционная варочная панель DUXTOP мощностью 1800 Вт

Посмотреть на Amazon

Duxtop 1800 достаточно мощный, чтобы полностью нагреть воду или пищу, при этом дома используется 120 вольт и 15 ампер электроэнергии.Он легкий и портативный, но при этом компактный для удобного хранения. Он имеет аккуратную функцию таймера обратного отсчета, который увеличивает температуру каждые 5 минут, пока не достигнет 170 минут.

Он имеет 10-температурный диапазон от 140 до 460 градусов и, как и Max Burton, 10-температурный диапазон 200-1800 Вт. Это позволяет вам выбрать желаемую температуру воды.

Для вашей безопасности в нем есть автоматический детектор посуды, который отключится, если он не обнаружит посуду в течение 60 секунд.Кроме того, он имеет систему сообщений об ошибках, чтобы предупредить вас, а также предупреждение системы высокого и низкого напряжения. Он одобрен ETL, и вам нужно только протереть его влажной тканью после использования.

С ним можно использовать только чугун и сталь, нержавеющую сталь, алюминий или эмалированную посуду. Duxtop 1800 прост в использовании и эксплуатации. Вы можете использовать его в оживленном заведении или для вечеринок дома.

3.
Cuisinart CB-30 Чугунная одинарная конфорка, нержавеющая сталь

Посмотреть на Amazon

Вы знаете, что индукционная посуда — лучший вид конфорок, даже если для этого вам потребуется вид посуды.Однако, если вы хотите использовать конфорку, для которой не требуется определенная посуда, тогда Cuisinart — ваш выбор.

Для облегчения очистки поверхности используется горячая плита. Эта конфорка изготовлена ​​из чугуна для повышенной прочности. Он быстрее нагревается и остывает благодаря мощным 1300 Вт. Кроме того, он предлагает вам 6-ступенчатую регулируемую температуру, от минимальной до максимальной.

В целях безопасности на нем есть световые индикаторы, которые показывают, когда вы готовы к использованию и когда он включен.Резиновые ножки в нижней части предотвращают перемещение / скольжение конфорки во время готовки. Поскольку он изготовлен из прочного материала, вы можете готовить на нем длительное время.

Также можно использовать тяжелую пищу. Хотя он и медленнее, в конечном итоге работает нормально. Он идеально подходит для использования, потому что производит равномерное тепло. С другой стороны, если вы хотите приготовить скороварку, это вам не поможет.

4. Индукционная плита BergHOFF

Посмотреть на Amazon

Berghoff довольно быстро кипятит воду, нагревая только посуду, а не комнату, в которой вы находитесь.Это эффективная индукционная плита с температурным диапазоном от 150 до 450 градусов.

Он экономит энергию и, в отличие от обычной газовой плиты, не тратит впустую электричество, поскольку использует лишь небольшую часть для ее нагрева. Для его использования вам понадобится индукционная посуда, которая включает евролитье, чугун и нержавеющую сталь с магнитным дном.

Датчики, которые он имеет, полностью разработаны и эффективны, так что он отключится через 60 секунд, если на нем нет посуды.Во время приготовления он поддерживает постоянную температуру, контролируя энергетическое расширение.

Он прост в использовании и оснащен сенсорным экраном со светодиодной панелью управления. Это позволяет увидеть температуру кипения воды. Он также имеет встроенную защиту от детей. Эта универсальная индукционная плита стильная и элегантная, но при этом эффективная.

Он готовит намного быстрее, его легко чистить и устанавливать. Просто протрите влажной тканью.

5.
Портативная двойная конфорка Waring DB60

Посмотреть на Amazon

Конфорка Waring оснащена дополнительной конфоркой, которая пригодится, когда вы готовите для большой группы.Он изготовлен из чугунной пластины и корпуса из нержавеющей стали с резиновыми ножками для предотвращения скольжения. Он выглядит прекрасно и быстро вскипятит воду.

Одна пластина нагревается до 1300 Вт, а другая — до 500 Вт. Вы можете использовать большую конфорку, когда вам нужно быстро готовить. Это может включать кипячение воды, пока вы используете меньшую горелку, чтобы подогреть еду, или когда вам нужно ее тушить.

Когда вы впервые покупаете конфорку, нагрейте ее до максимальной температуры около 4 минут без кастрюли, чтобы удалить остатки.Хорошая новость об этой пластине заключается в том, что она обеспечивает равномерное нагревание, сохраняя при этом его дольше.

Но для разогрева требуется больше времени, поэтому будьте терпеливы, зная, что он нагреет вашу пищу. Поскольку используется плита, очистка плиты связана с использованием влажной ткани и протиранием поверхностей. Не используйте для очистки поверхности грубые абразивные материалы, так как они могут повредить ее.

6.
Настольная горелка духового шкафа, инфракрасная керамическая стеклянная плита с двойной плитой

Посмотреть на Amazon

Это лучший выбор, если у вас небольшая кухня.Он также портативный, компактный и плоский. Он имеет способность быстро нагреваться через свои 120 вольт и 1700 ватт. Это подходит для кипячения воды и полного приготовления блюд.

В нем используется инфракрасная технология, которая позволяет использовать любую посуду, которая у вас есть. Для того, чтобы установить желаемую температуру, вы можете использовать ручку термостата, позволяющую выбирать между 105-212 градусами.

В ней используется мощный метод равномерного нагрева, который работает так же, как плита. Элегантный дизайн выглядит стильно среди посетителей, а это значит, что вы можете использовать его для активного отдыха.

Резиновые ножки делают его нескользящим и беспламенным. Плита проста в эксплуатации и чистке, что подойдет вашему одинокому взрослому другу, студентам колледжа, тем, кто любит кемпинг. Более того, в отличие от других устройств, которые не могут работать с обеими катушками одновременно, это может.

Вы можете разогревать пищу на другой стороне, пока готовите, или кипятите воду на этой другой большой стороне. У него нет механизма автоматического отключения, как у других, обсуждаемых в этой статье, но он работает нормально, вы можете использовать ручку термостата, чтобы убедиться, что он не перегревает воду / пищу.

7.
IMUSA USA GAU-80305 Электрическая одинарная горелка, 1100 Вт

Посмотреть на Amazon

Благодаря своим размерам конфорка imusa позволяет готовить где угодно. Вы можете использовать его для спортивных мероприятий, больших праздничных встреч и идеально подходит для студий, кемпингов или общежитий. Их можно использовать, если вы можете подключить их к любому источнику электрического тепла.

Если ваша кухня небольшая и без места для хранения вещей, эта плита подойдет.Это не только доступно, но и отличается простой конструкцией, которая отключается при достижении заданной температуры для экономии энергии. Затем он снова поднимается, когда остынет.

Его световой индикатор сообщит вам, включен он или нет. Он будет готовить пищу в посуде размером 10–12 дюймов. Для большей безопасности не забудьте отключить его, как только вы закончите с этим, потому что, если вы этого не сделаете, он может снова включиться.

С другой стороны, очистить его непросто из-за змеевика плюс, включение и выключение может замедлить процесс приготовления.Тем не менее, большинство людей считают, что это первое в кулинарии. Он прост в использовании и отлично вскипятит воду.

ЧТО СЛЕДУЕТ УЧИТАТЬ ПЕРЕД ПОКУПКОЙ ГОРЯЧЕЙ ПЛИТЫ

Известно, что почти все конфорки зависят от электричества в качестве источника тепла. Однако сегодня у потребителей есть и другие варианты, в том числе керамические, пропановые и чугунные плиты, для питания которых не обязательно нужна электроэнергия.

В последнее время стали популярными плиты со стеклянной поверхностью, более известные как стеклянные плиты.Индукционные горелки также популярны из-за их функции безопасности.

В конце концов, большинство конфорок вскипятят воду, согреют пищу или приготовят то, что вы хотите. Вопрос в том, сколько времени это займет? Лучшее качество закипает воду или готовит пищу быстрее.

Это одно из основных соображений, когда вы хотите купить конфорку. Это подскажет, сможете ли вы использовать устройство для полноценного приготовления еды и стоит ли покупать его. Выбирайте, как правило, мощную плиту, но не слишком высокую, так как она может поджечь пищу.

Некоторым людям нравится путешествовать со своими конфорками. В этом случае вам нужно будет учитывать аспект портативности плиты. Видите ли, покупка модели с двойной горелкой должна рассматриваться только в том случае, если у вас большая машина и меньше багажа в пути. Это потому, что он занимает больше места.

Если вы выберете керамическую конструкцию, у вас тоже будут проблемы, потому что она тяжелая. Тем не менее, стекло со стеклянной поверхностью лучше, потому что оно занимает меньше поверхности, но может легко разбиться.

Короче говоря, найдите конфорку, которая служит своей цели, не занимая много места.

Нагревательная плита проста в эксплуатации, и вы можете контролировать ее температуру от перегрева и подгорания пищи. Это зависит от источника тепла и мощности конфорки. Выбирайте тот, который нагревается не вечно.

Если вы хотите купить конфорку с двумя конфорками, выберите ту, у которой есть конфорка, которая может полностью приготовить пищу, а другая может работать как подогреватель еды.Ручка термостата очень вам пригодится.

Купите электрическую плиту, которая защитит вас от ожогов или пожаров. Позаботьтесь о большей безопасности, если конфорки будут использоваться рядом с детьми. У них должна быть система блокировки и контроля детей, которая, вероятно, будет нескользящей.

Цена на ваши плиты колеблется от 10 до 200 долларов. Учтите, что чем выше цена, тем выше эффективность регулирования температуры и эффективность.

ПОЧЕМУ НЕОБХОДИМА ГОРЯЧАЯ ПЛИТА ДЛЯ КИПЛЕНИЯ ВОДЫ
  • Лучшее для тех, кто любит обедать вне дома

Конфорка пригодится, когда вы захотите приготовить легкие закуски.Его преимущество в том, что, поскольку вы не часто едите дома, он становится экономичным, потому что вы используете его только тогда, когда возникает необходимость. Другие люди, которых я знаю, которые используют плиту, — это студенты.

Помните, что конфорки маленькие, что означает, что они не могут занимать много места, и приготовление пищи для одного человека или кипячение воды будет эффективным.

  • Для тех, кто любит активный отдых

Есть люди, которые любят активный отдых, но не любят курить во время готовки.Эти конфорки — спасение для тех, кто занимается кейтерингом, когда у вас есть гости на улице. Кроме того, вам не придется возиться с окружающей средой в поисках дров / древесного угля для приготовления пищи при использовании плиты.

Тем не менее, вы можете подумать об использовании этого экологически чистого древесного угля вместе, если у вас есть плита t.

Так как это в основном маленькие гаджеты, их легко носить с собой для походов или пикников. Это потому, что они занимают меньше места при хранении.Кроме того, они не только дешевы в обслуживании, но и просты в уходе.

Это связано с тем, что при приготовлении пищи используется баланс энергии, в отличие от таких ситуаций, как приготовление пищи на угле или дровах или гриль, когда энергия теряется. Еще одно преимущество — вы не почувствуете запаха, исходящего от угля или газового гриля.

Таким образом, вы можете использовать его для приготовления пищи, даже когда находитесь рядом с гостями.

Индукционная плита — лучший выбор, потому что она сначала нагревается и быстро остывает, чтобы сэкономить время.

Ваши ожидания от использования горячей плиты ДЛЯ КИПЯНОЙ ВОДЫ

Перед тем, как вы начнете использовать электрическую плиту, вам нужно знать одну или две вещи.

  • Когда вы впервые покупаете конфорку, вы должны ожидать, что она будет издавать странный запах. Это происходит из-за краски или материала, которым они покрыты. Чтобы бороться с этим, убедитесь, что детей нет дома, затем подключите его к источнику тепла и выйдите, оставив на несколько минут без приготовления.
  • Не готовьте с его помощью в первый раз, чтобы еда не пахла.
  • Конфорки предназначены для выключения, когда они достигают максимальной температуры, но также включения, когда она остынет. Это помогает предотвратить подгорание пищи и сэкономить энергию.
  • У некоторых есть плавкий предохранитель, контролирующий температуру.
  • Они недолговечны. Вы должны использовать их время от времени, и если вы используете их часто, они испортятся. Они дешевы для вас, чтобы купить новые через пару лет, что обычно составляет 1 или 2 года.
  • Они просты в дизайне, поэтому вы можете быстро их исправить, если еще не хотите покупать новый.Обнаружить проблему и исправить ее легко для всех.
ЗАКЛЮЧЕНИЕ

Вы видите, что список конфорок, которые можно использовать для кипячения воды, бесконечен. Все они идеально функциональны, но, если у вас есть шанс выбрать одну, я бы сказал, что Max Burton 6200 Maxi-Matic Deluxe 1800-Watt Induction Cooktop — лучшая.

Он отличается безопасностью, безупречным дизайном, долговечностью и эффективностью. В нем также есть таймер, чтобы убедиться, что еда не пережарена, а вода не испаряется на сковороде.На втором месте стоит DUXTOP 1800-Watt, который работает так же, как и победитель.

.

5 блюд, которые каждый студент колледжа может приготовить с помощью горячей плиты

Приготовление еды без кухни может стать большой проблемой. Такое ощущение, что для приготовления любых отличных блюд требуется плита. Но вы слышали о горячей плите? По сути, это портативная плита, которую можно втиснуть в любое место в общежитии, если она находится на чистой поверхности рядом с розеткой.

Следующей проблемой становятся рецепты и время. Но что, если я скажу вам, что есть 5 рецептов, на приготовление которых уйдет всего несколько минут? Читать дальше.

1. Цыпленок

Фото Саманты Гудман

Готовить курицу к салату еще никогда не было так просто. Все, что вам нужно сделать, это вынуть его из упаковки, добавить немного специй, бросить в сковороду и вуаля — у вас есть свежеприготовленная курица для куриного салата.

2. Яйца

Фото Саманты Гудман

Вы можете приготовить яйца, как хотите, с помощью только лопатки и сковороды. Мой личный фаворит — яичница-болтунья.Независимо от того, как вы их готовите, я предлагаю вам добавить авокадо для аромата. Только не забудьте смазать сковороду маслом.

3. Макаронные изделия

Фото Саманты Гудман

Устали от еды в кафетерии и пропускаете домашнюю еду? Вы можете воссоздать своих любимых прямо в своей комнате в общежитии. Попробуйте эту теплую тарелку пасты с легендарным мясным соусом мамы. Все, что вам нужно, это кастрюля с кипящей водой, лапша, томатный соус и сыр, и ваша комната начнет чувствовать себя как дома.

4. Небрежные шутки

Фото Саманты Гудман

Добавить немного белка в свой рацион с маленьким холодильником в школе может быть сложно, но вы можете использовать простую упаковку говяжьего фарша, чтобы приготовить восхитительный сэндвич Sloppy Joe. Это так же просто, как обжарить говяжий фарш, добавить специи и томатный соус и выложить все это на булочку для вашего удовольствия.

5. Кесадилья с курицей

Фото Саманты Гудман

Есть гости? Вы можете пофантазировать с куриными кесадильями.На этой сковороде все, что вам нужно сделать, это приготовить курицу, выложить ее на свежую лепешку на сковороде, дать ей шипеть и перевернуть. Добавьте немного сальсы и сметаны, и ее можно будет подавать всем гостям.

Gif любезно предоставлено Trojans360.tumblr.com

Плиты — это подарок свыше для всех студентов, которым надоело есть в кафетерии и которым мало времени. Домашние блюда и закуски для веселой вечеринки легко приготовить буквально через несколько минут после того, как верх станет раскаленным.

.

Как накрыть стол: основные, случайные и формальные настройки стола

перейти к содержанию

Верхняя навигация

Проводить исследования Реально просто Логотип Реально просто Логотип
  • Еда
  • Главная
  • Жизнь
  • Здоровье
  • Деньги
  • Стиль
  • Праздники и развлечения
  • Новости
  • Магазин
Поиск Закрыть

Меню профиля

Ваш счет

.

Hot plate — определение горячей пластины в The Free Dictionary

Первым, кто полностью оправился от этого сюрприза, был Медик, который позвонил в звонок — Путешественник во времени терпеть не мог, когда за обедом ждут слуги, — и попросил разогреться. Редактор с кряхтением повернулся к ножу и вилке, и Безмолвный последовал его примеру. Один, сделав вид, что подражает ему, выходит на улицу и снова входит в смехотворно нервной манере, объясняя ему потом, что именно так он и поступает. — имеется в виду застенчивый парень — входит в комнату; или, поворачиваясь к нему со словами: «Вот как пожимают руки», продолжает комическую пантомиму с остальной частью комнаты, хватаясь за руки каждого, как если бы это была горячая тарелка, и снова вяло роняет ее.«Представьте себе, — сказал я, — каким должен был быть этот кратер, когда он был заполнен кипящей лавой и когда уровень раскаленной жидкости поднялся до устья горы, как если бы он плавился на вершине горячей плиты». Когда мы вернулись в отель, Круглый стол короля Артура был готов для нас в своей белой драпировке, и метрдотель и его первый помощник в белых галстуках и ласточкиных хвостах сразу принесли суп и плиту.

Миссис Крэтчит сделала соус (предварительно приготовленный в маленькой кастрюле) до шипения; Мастер Питер с невероятной силой размял картофельное пюре; Мисс Белинда подсластила яблочный соус; Марта вытерла пыль с плиты; Боб посадил Крошечного Тима рядом с собой в крошечный угол за столом; Два молодых Крэтчица поставили стулья для всех, не забывая о себе, и, поставив стражу на свои столбы, сунули ложки в рот, чтобы они не закричали из-за гуся до того, как подошла их очередь помогать.

Здесь мерцание пламени свидетельствовало о подготовке к уютному обеду, с горячими плитами, прогревающимися насквозь перед огнем, и темно-красными занавесками, готовыми к опусканию, чтобы закрыть от холода и тьмы.

В рамках PMUY бенефициар может либо внести предоплату в счет покупки конфорки (плиты), либо первого пополнения, либо того и другого, либо имеет возможность взять конфорку, либо первое пополнение, либо и то, и другое на основе займа от ОМС при нулевой процентной ставке. Тест Стьюдента использовался для сравнения первого и второго тестов с горячей пластиной.Сообщается, что на борту 7-го вагона поезда загорелся пояс с горячей пластиной, в результате чего образовался дым. * Тепловыделение (считается, что происходит в основном от электрического генератора) идеализировано как изотермическое состояние, представленное горячей пластиной (т. Е. Для оценки Для обезболивания использовали два термических метода, а именно метод «щелчка хвостом» [12] и метод «горячей пластины». Тесты на «горячую пластину», «толчок хвостом» и абдоминальные корки повторяли аналогично процедурам, описанным выше. .

Неисправности электрических плит и их ремонт своими руками

Автор newwebpower На чтение 9 мин. Просмотров 782 Опубликовано Обновлено

Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.

Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты, не прибегая к дорогим услугам специалиста.

Готовка пищи на электроплите

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Разборка корпуса электрической плиты

Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.

Различные конструкции электроплит

При существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.

Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.

Проверка поступающего напряжения

Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты. Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.

Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!

Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.

Электронный блок управления электроплиты

Если сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.

Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.

Проверка поступления напряжения на клеммы спирали конфорки

Будет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.

При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить.



Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.

Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.

Переключатель режимов работы электроплиты
Работа нагревательного элемента с несколькими спиралями

Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.

Схема подключения нагревательного элемента с двумя спиралями

При включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.

Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.



Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель. Схема подключения конфорки с тремя спиралями

Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:


Неисправность органов управления

В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.



Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.

Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности. В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.

Терморегулятор нагрева конфорки электроплиты

В подобных системах  регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона. Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:


Замена регулятора мощности

В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).

Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.

Симисторный регулятор мощности

В некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.

Неисправности в электрической схеме

При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.

Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.



Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.

Подключение конфорки электроплиты с 4 контактами схема – электросхема плиты мечта с духовкой

В большинстве советских электрических плит используется конфорка типа ЭКЧ. В этой статье я расскажу о всех преимуществах и недостатках этих конфорок.

ЭКЧ. Описание и маркировка

Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.

Конфорки могут иметь другой тип, но нам важна техническая сторона.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в режиме прозвонки (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

  • №1 — контакты 3 и 2
  • №2 — контакты 3 и 1
  • №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Взаимозаменяемость с другими конфорками.

Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Дорогие любознательные читатели, доброго вам времени суток.

Представляю вам на обзор две схемы подключения электрических конфорок, одна из которых имеет две, а другая три нагревательных элемента.
Да, было такое. Надо подключить электроплитку, а схемы нет, нумерации выводов нет. Давай шарить в интернете. Но информация разрозненная. То там, то сям по клочку соберешь. Что-то сам сообразишь, начертишь. Как видите из рисунков, что из этого получилось.
Двухэлементная плитка имеет мощность примерно 800 Вт. Если у вас стерлись цифры на выводах конфорки, то перемыкая накоротко поочередно два вывода мерим между этой перемычкой и свободным концом вывода сопротивление. Оно должно быть в пределах R=U²/P=220²/800=60,5 Ом. Одиночный вывод будет у нас под цифрой «1». Затем убираем перемычку и мерим сопротивление между выводом «1» и остальными двумя. На выводе, показавшем большее сопротивление, маркируем цифрой «2», другой будет соответственно «3». С переключателем, по моему, все понятно. Ближний вывод к движку переключателя будет первым, к нему подсоединяем вывод конфорки под цифрой «1» ну и так далее. В каком порядки переключаются контакты, можно разобраться на схеме. Дополнительно предлагаю таблицу переключений.

Положение
переключателя
Соединение
элементов
R,
Ом
I,
А
Р,
Вт
1 R1-R2 240 0,9 200
2 R1 130 1,7 370
3 R2 110 2 440
4 R1||R2 60 3,64 800

Следующая схема, конечно, посложнее. Их существует несколько вариантов в зависимости от марки плиты. Здесь дается как один из вариантов.
Ниже дается таблица соединений и их сопротивлений по мощностям в зависимости от положений переключателя для электроконфорок на 1 кВт и 1,5 кВт.

Положение
переключателя
Соединение
элементов
Для 1 кВт Для 1,5 кВт
R, Ом I, А Р, Вт R, Ом I, А Р, Вт
1 R1-R2-R3 450 0,49 108 300 0,74 160
2 R1-R2 250 0,89 195 180 1,23 270
3 R2 150 1,46 320 100 2,2 485
4 R1 100 2,2 485 80 2,75 605
5 R1||R2 60 3,66 805 45 4,95 1090
6 R1||R2||R3 46 4,7 1000 32 6,85 1500

Ну и в заключение хочу вам, друзья, предложить вопрос на засыпку. Чему равно сопротивление R3 конфорки на 1 кВт и на 1,5 кВт?

В помощь ремонтнику

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!
Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.
1.Мечта 8:
Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.
Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.
В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.
3.Лысьва

4.ЗВИ

5.Электра 1002

Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.
6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

  • Нюансы ремонта электрических панелей Бош Самсунг Электролюкс
  • Замена конфорки плиты своими руками
  • Устройство и схемы подключения ТЭН

    05 Дек 2017г | Раздел: Электрика

    Здравствуйте, уважаемые читатели сайта sesaga.ru. Трубчатые электрические нагреватели (ТЭН) предназначены для преобразования электрической энергии в тепловую. Они применяются в качестве основы в нагревательных устройствах (приборах) промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения. Трубчатые нагреватели можно размещать непосредственно в нагреваемой среде, поэтому сфера их применения достаточно разнообразна: от утюгов и чайников до печей и реакторов.

    1. Устройство ТЭН.

    ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

    От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

    Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

    Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

    При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

    Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

    2. Схемы включения ТЭН в однофазную сеть.

    Трубчатые электронагреватели рассчитаны на конкретное значение мощности и напряжения, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

    Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

    2.1. Включение в розетку.

    ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

    Через обычную вилку можно включить параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

    Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

    Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

    Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

    2.2. Включение через автоматический выключатель.

    Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

    Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

    Если электрический нагреватель используется для нагрева воды и в доме проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

    В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

    Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ и создаст ток утечки. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет короткое замыкание, то и в этом случае сработает дифавтомат и обесточит ТЭН.

    При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

    2.3. Работа ТЭН в схемах регулирования температуры.

    В схемах автоматического регулирования температуры питающее напряжение на электрические нагреватели подается через контакты пускателей, контакторов или термореле. В совокупности связка «нагреватель – термореле» или «нагреватель – термореле – контактор» представляет собой самый простой регулятор температуры, который может использоваться для поддержания температурного режима в помещениях или жидких средах. Контактор применяют в схеме для размножения контактов и для коммутации мощной нагрузки, на которую не рассчитаны контакты термореле.

    Термореле может работать в режимах «Нагрев» или «Охлаждение», которые выбираются переключателем, расположенном на лицевой стороне реле. Работу ТЭН рассмотрим в режиме «Нагрев», так как именно этот режим используется наиболее часто.

    Рассмотрим схему «нагреватель — термореле».

    Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2 и левым выводом нагревателя.

    Фаза соединяется с клеммой термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно присутствует на нем. Правый вывод контакта К1 соединен с правым выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

    В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и напряжение на ТЭН не поступает. Как только температура опустится ниже заданного значения, от датчика придет сигнал и реле даст команду на замыкание контакта К1. В этот момент фаза через замкнутый контакт К1 поступит на правый вывод нагревателя и нагреватель начнет нагреваться. При достижении заданной температуры от датчика опять придет сигнал и реле разомкнет контакт К1 и обесточит нагреватель.

    Рассмотрим схему «нагреватель – термореле — контактор».

    Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2, выводом А2 катушки контактора и нижним выводом нагревателя.

    Фаза подается на клемму термореле А1 и перемычкой перебрасывается на левый вывод контакта К1, нижний силовой вывод контактора и постоянно присутствует на этих выводах. Правый вывод контакта К1 соединен с выводом А1 катушки контактора. Верхний силовой вывод контактора соединен с верхним выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

    В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и на ТЭН напряжение не поступает. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1, по которому фаза поступает на вывод А1 катушки контактора.

    При появлении фазы на выводе А1 катушки срабатывает контактор, его силовые контакты замыкаются и фаза попадает на верхний вывод нагревателя и он начинает нагреваться. При достижении заданной температуры от датчика опять придет сигнал, реле разомкнет контакт К1 и обесточит контактор, который в свою очередь обесточит нагреватель.

    Если возникли вопросы по контакторам, то Вы можете познакомиться с их устройством и работой, а также рассмотреть схемы подключения контакторов.

    Вы также можете посмотреть ролик о нагревателях, где рассказывается и показывается работа каждой схемы.

    На этом пока закончим, а во второй части рассмотрим схемы подключения ТЭН к трехфазной сети.
    Удачи!

    10 комментариев
    1. антон
      17. Jun. 2018 в 17:50 1

      Вопрос автору, есть ли разница в подключении ТЭНа, т.е. куда сажать фазу и ноль ! У моего ТЭНа (2кВт с термостатом до 80гр) есть обозначение L и N,говорит это о том что надо строго сажать фазу на L,а ноль на N?Или всё равно с какого конца подавать нагрузку на ТЭН???(круглый ТЭН).

    2. Сергей
      24. Jun. 2018 в 20:05 2

      Здравствуйте, Антон!
      Только сейчас появился Ваш комментарий. Возможно, ошибка системы.
      Для ТЭНа разницы нет, а вот для подключения термостата есть.

    3. Виктор
      20. Oct. 2019 в 10:38 3

      Здравствуйте.Собрал регулятор мощности тэн из китайских комплектующих.из защиты только автомат.хочу добавить УЗО.Но у меня в квартире нет заземления (старый фонд дом).Мне как на видео провод земля сажать на ноль или это в корне не правильно?

    4. Сергей
      20. Oct. 2019 в 21:26 4

      Добрый вечер, Виктор!
      Есть два варианта. Решать Вам:
      1. Ставите УЗО и ничего не делаете. Оно и так сработает, только с небольшим опозданием.
      2. Делаете зануление, как на видео. Перед УЗО (после УЗО подключается автоматический выключатель и нагрузка) от нуля делаете отвод, который будет являться заземлением.

    5. Akbar
      05. Nov. 2019 в 18:50 5

      Здравствуйте. Как подключит два ТЭНа 3 кВт параллельно через автоматический выключатель.

    6. Сергей
      05. Nov. 2019 в 20:20 6

      Здравствуйте, Akbar!
      Шестой рисунок сверху статьи. Только вместо вилки используете выключатель.

    7. Алексей
      06. Nov. 2019 в 10:54 7

      Здравствуйте! Схема соединения «нагреватель–термореле—контактор» выполнена неправильно. Силовые контакты контактора необходимо выполнить отдельно от автомата, а не через термореле, через термореле запитывается только управляющая катушка контактора. А по вашей схеме весь рабочий ток пройдёт через термореле и оно сгорит.

    8. Сергей
      11. Nov. 2019 в 10:15 8

      Здравствуйте, Алексей!
      Да, действительно была ошибка в рисунке. Исправил рисунок и описание к нему. Большое спасибо Вам за помощь!

    9. Павел
      07. Dec. 2019 в 11:43 9

      Здравствуйте. А вот если представим что в дом сети не 220 а 75 вольт. Как переделать Тэн под эти параметры. Тэн на 1,5 квт, 220 вольт.

    10. Сергей
      07. Dec. 2019 в 23:30 10

      Здравствуйте, Павел!
      Да ни как. Или подавайте в дом 220 Вольт или приобретайте Тэны на 75 Вольт.

    Схемы подключения тэнов к однофазной сети. Как подключить тэн в стиральной машине. Подключение ТЭНа с терморегулятором

    Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.

    Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:

    • Потребляемая мощность;
    • Размеры и форма;
    • Наличие встроенного терморегулятора;
    • Наличие защиты от коррозии.

    Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.

    Предназначение ТЭНов

    Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

    В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

    На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

    Также на базе ТЭНов создаются накопительные водонагреватели наливного типа . Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

    ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

    Выбор ТЭНа

    Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды , бойлером или батареей отопления.

    Форма и размер

    На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало. При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель.

    Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

    Мощность

    От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

    Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

    Защита от коррозии и накипи

    Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

    Наличие терморегулятора

    Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

    Как подключить ТЭН с терморегулятором

    Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией. Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками.

    Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю. Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).

    2017-09-11 Евгений Фоменко

    Подключение ТЭНов электрического котла

    Первое, на что необходимо обратить внимание — это номинальная мощность ТЭНа. Установив устройство с низкой мощностью, вы будете недополучать тепловую энергию, расходуя при этом большое количество электричества. А установив недопустимо высокую мощность есть большая вероятность постоянного перегрева устройства, а возможен и взрыв.

    Что касаемо его расположения, он должен быть полностью погружен в воду, а иначе он будет перегреваться, как правило, его устанавливают в нижней части радиатора. Это дает возможность изолировать его от мест, где скапливается воздух. Для того, чтобы он прослужил дольше и на нем скапливалось меньше налета, который приводит к значительной потери КПД, а также к коррозии, нужно использовать дистиллированную жидкость.

    Очень важно, когда вы будете врезать ТЭН или блок ТЭНов в систему отопления, качественно выполнить герметизацию торцевых стыков, поскольку, если жидкость попадет на нагревательный элемент (спираль), возникнет угроза для жителей дома. Рассмотрим вариант подключения к электрическим сетям с различным количеством фаз.

    Если у вас одна фаза, зачастую этот вариант наиболее характерен для дач или старых построек, необходимо установить предохранитель. Она характерна наличием двух проводников: фазы и ноля. Существует два метода подключения — параллельно или последовательно, разница состоит в делении исходного напряжения между составляющими.

    Чаще подключение выполняют параллельным методом, чтобы минимизировать потери полезной энергии. Последовательная схема используется крайне редко, так как она предполагает потери энергии. Для любой из выбранных схем необходимо выбирать провод с большим сечением, поскольку на него будет большая нагрузка.

    Подключение к трем фазам — первый метод это так называемая звезда, предполагает подпитку от сети в 220 В при наличии подведенного из щита нулевого провода. Используется одна перемычка, подключаемая к нулю, а остальные три свободных конца присоединяют к фазам.

    Треугольное подключение, приходящее напряжение в данном случае 380 В. Подключив сюда ТЭНы, предусмотренные для использования на 220 В, рискуете их испортить, поскольку они сгорят. Разница между треугольником и звездой заключается в отсутствии нулевого проводника.

    Врезка ТЭНов в систему отопления дома

    Если вы хотите заменить или найти резервный источник тепла вашему твердотопливному котлу,такому как, например, Дон, Купер, Эван, Бренерам Акватэн либо Теплодар, подобный вариант подойдет отлично, поскольку он не очень трудоемкий и затратный в финансовом плане.

    При проведении подобной процедуры соблюдайте меры безопасности, поскольку любые мероприятия с использованием электрической энергии крайне небезопасны.

    Рассмотрим более детально, как подключить ТЭНы на котле. При использовании его, как резервного метода нагрева, помните об изменениях уровня напора, для его выравнивания рекомендуется использовать насос.

    Рассмотрим поэтапно, как установить подобное устройство:

    Воздушная пробка в радиаторе отопления

  • Установите нагревательный элемент в патрубок. Для того, чтобы отверстие было герметичным, используйте прокладки, которые идут в комплекте, если их нет, изготовьте их.
  • Подсоедините нагревательный элемент и терморегулятор к радиатору.
  • Если у вас не был ранее установлен кран Маевского, установите. Поскольку необходимо будет выпустить из системы воздух.
  • Затем заполните систему жидкостью, при помощи крана Маевского спустите скопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи во избежание поражения электрическим током, если все же пробой присутствует, проверьте исправность нагревательного элемента. Если у него нарушена изоляция, нужно поменять ее. Затем выполните установку повторно.

    Расчет мощности и разновидности ТЭНов

    Существует общепринятая формула, при помощи которой можно правильно рассчитать необходимую мощность, вычисления выполняется оперируя тем, что на обогрев 10 м2 площади комнаты затрачивается 1 Квт энергии… Выглядит она следующим образом:

    Р=0,0066*m*(T1-T2)/t, где

    m — это объем нагреваемой жидкости,

    t1 — конечная температура жидкости, градусы Цельсия,

    t2 — начальная температура жидкости,

    t — период за который нагревается жидкость, мин.

    Р — мощность нагревательного элемента.

    Попробуем произвести расчет для алюминиевой батареи из 6 секций, объем вмещаемой жидкости около 4 литров. Необходимо за 15 минут подогреть радиатор с 15 градусов до 60. Выполняем расчет:

    Р=0,0066*4 (60-15)/15=0,792, таким образом мощность должна составлять 0,8 кВт.

    Видео о подключении ТЭНа к одно- и трехфазной сети:

    Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

    1. 625 Вт
    2. 933 Вт
    3. 1,25 кВт
    4. 1,6 кВт
    5. 1,8 кВт
    6. 2,5 кВт

    Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

    Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

    Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

    Сила тока = мощность, деленная на напряжение в сети.

    Записывается она так: I = P / U.

    Где I — сила тока в амперах.

    P — мощность в ваттах.

    U — напряжение в вольтах.

    При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

    1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.

    I = 1250Вт / 220 = 5,681 А

    R = U / I, где

    R — сопротивление в Омах

    U — напряжение в вольтах

    I — сила тока в амперах

    Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

    R = 220 / 5.681 = 38,725 Ом.

    Rобщ = R1+ R2 + R3 и т.д.

    Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

    P = U2 / R где,

    P — мощность в ваттах

    R — общее сопротивление всех посл. соед. ТЭНов

    P = 624,919 Вт, округляем до значения 625 Вт.

    В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

    Таблица 1.1

    Кол-во ТЭН

    Мощность (Вт)

    Сопротивление (Ом)

    Напряжение (В)

    Сила тока (А)

    Последовательное соединение

    2 ТЭН = 77,45

    3 ТЭН =1 16,175

    5 ТЭН=193,625

    7 ТЭН=271,075

    В таблице 1.2 приведены значения для параллельного соединения ТЭНов.

    Таблица 1.2

    Кол-во ТЭН

    Мощность (Вт)

    Сопротивление (Ом)

    Напряжение (В)

    Сила тока (А)

    Параллельное соединение

    2 ТЭН=19,3625

    3 ТЭН=12,9083

    4 ТЭН=9,68125

    6 ТЭН=6,45415

    Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

    Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

    Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

    В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

    Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт , чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

    Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома .
    Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

    Схема подключения электрокотла к электросети 220 В (однофазного)

    Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и . Так же, в обязательном порядке к корпусу устройства подключается заземление.

    ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В , соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

    Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).

    Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

    Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

    В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

    Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

    Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

    Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

    Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
    Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

    Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

    Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

    Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

    Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

    В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

    Это так называемое подключение «звезда» , для этого случая и подводится к котлу нулевой проводник.

    Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

    Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

    Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

    Не отступайте от схем подключения допустимых для вашего электрокотла , если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

    Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

    Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

    1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

    2. Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

    3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку , указанную либо на фланце, к которому закреплены трубчатые электронагреватели

    Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

    Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

    Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело , поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

    Когда стиральная машина перестает нагревать воду, скорее всего, причина в сгоревшем ТЭНе. Он отвечает за подогрев воды для стирки, чтобы повысить ее качество. Выглядит он как трубка, в которой установлена спираль, накаляющаяся и остывающая при работе. Специфика такой работы нагревателя вместе с жесткой водой, образующей накипь, приводят к его поломке.

    Если он ломается, то самое главное, что вы должны сделать, – обеспечить правильное подключение нового ТЭНа в стиральной машине. Если что-то спутать, она может снова перегореть и даже взорваться, а значит, и ремонт «вылетит в трубу».

    Чтобы заменить деталь на новую, вначале нужно избавиться от старой. Сложность в том, что в машинах разных производителей место расположения нагревателя может существенно отличаться. Поэтому, прежде чем приступить к замене, нужно определиться, где находится элемент.

    Осмотрите машину: если задняя панель внушительного размера, то, скорее всего, ТЭН находится сзади. Проводить разборку следует именно с этой стороны.

    Этот вариант самый простой и требует минимальных усилий. Задняя стенка крепится всего несколькими шурупами, поэтому, даже если вы ошибетесь и не найдете сзади искомую деталь, вы сможете быстро поставить панель на место.

    Если же задний люк скромных размеров, с большой вероятностью разбирать стиралку придется спереди. Этот вариант более трудоемкий, требует больше времени и инструментов, но и здесь вы сможете справиться своими руками, если будете следовать инструкциям.

    Расположение нагревателя в стиральных машинах разных брендов:

    • В СМА Аристон, Индезит, Zanussi, чтобы снять и установить ТЭН, нужно снять заднюю панель.
    • В Бош или Сименс хвостовик нагревателя находится спереди, поэтому требуется разборка фронтальной части.
    • В некоторых моделях Электролюкс и Ардо корпус может состоять из двух монолитных частей, но все равно в этом случае откручивается задняя часть корпуса.

    Если у вас стиральная машинка другой марки, не перечисленной в нашем списке, ориентируйтесь на размер сервисного люка с задней стороны корпуса.

    Этап разборки мы пропустим, так как для каждой марки и модели технология отличается. Вы можете найти подробные инструкции по разборке машин в других наших материалах:

    Важно! Во время разборки стиральной машины не поленитесь сделать видеозапись или сфотографировать контакты, чтобы при сборке обеспечить правильное подключение проводов.

    Рассмотрим, как правильно установить и подключить ТЭН:

    • Купите оригинальный аналог. Сообщите продавцу марку и модель своей СМА, чтобы он подобрал деталь, которая подходит именно вашей машине. ТЭН должен быть аналогичен старому по мощности и размеру. Вместе с деталью приобретите резиновую прокладку, так как старая с большой вероятностью уже негодна.
    • Перед установкой новой детали очистите посадочное отверстие от мусора, остатков накипи и осколков (если старый элемент взорвался).
    • Установите деталь в паз, внимательно контролируя его положение. Он должен стоять точно так же, как был установлен предыдущий. Не должно быть наклонов и кривизны, а ТЭН должен плотно сидеть в посадочном месте.
    • Придерживая нагреватель одной рукой, второй аккуратно закрутите крепеж.

    Важно! Закручивая гайку, не перестарайтесь! Термоэлектрический элемент должен сидеть плотно, но, прикручивая его, не сорвите резьбу.

    • Подключите термодатчик и проводку. Воспользуйтесь схемой подключения или просмотрите отснятый материал, чтобы не спутать провода. Если проводка будет подключена неправильно, короткого замыкания и еще одной замены не избежать.
    • Соберите машинку (если вы разбирали заднюю часть, люк можете не закрывать, возможно, надо будет еще что-нибудь поправить; прикрутите крышку, когда убедитесь в полной работоспособности стиралки).
    • Запустите тестовую стирку. Чтобы убедиться в том, что ТЭН греет воду, выставите температуру на 60 градусов и при стирке потрогайте рукой стекло люка, если оно теплое – нагрев происходит.

    Если все хорошо, стирка идет, ошибки на табло нет и вода греется, можете установить панель на место и пользоваться машиной.

    Помните о том, что на срок службы этой хрупкой детали влияет качество воды, поэтому, чтобы продлить работоспособность элемента, пользуйтесь средствами, смягчающими воду. Также проводите периодическую чистку, засыпая в пустую машину смесь лимонной кислоты и соды.

    Теперь вы знаете, как правильно подключить ТЭН в стиральной машине. Ремонтируйте бытовую технику самостоятельно без проблем и лишних затрат.

    Схема подключения конфорки электроплиты

    Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

    В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

    Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

    Внимание! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

    Схемы подключения популярных плит

    Мечта 8

    Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

    • ТЭН Е1+ Е2,
    • ТЭН Е3-Е5,
    • S1-S4,
    • F,
    • индикаторы.

    ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

    Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

    Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

    За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

    Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

    • всё начинается с контакта ХР,
    • потом идёт реле F,
    • Р1-2,
    • Е4-5 + Е3,
    • Р2-3.

    Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

    Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

    Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

    Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

    Электра 1002

    Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

    Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

    Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

    За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

    За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

    За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

    Внимание! Моторедуктор обозначается как большая буква M.

    Схемы для других популярных моделей

    Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

    Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

    С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

    Нюансы подключения ТЭНа и его проверка

    ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

    • Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
    • Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
    • Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

    Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

    Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

    После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

    Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

    • разрыв,
    • полная непригодность,
    • сопротивление.

    Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

    После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

    Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

    Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

    Итоги

    Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

    • Как правильно установить варочную панель в столешницу
    • Как установить инфракрасный обогреватель самостоятельно
    • Как подключить кондиционер к электросети самому
    • Подключение телефонной розетки rj11, схема

    Подключение электроплиты

    Современная электрическая плита достаточно сложное оборудование, которое в своей конструкции имеет различные таймеры и датчики. Электроплиты есть одно, двух и трехфазные. Если проект квартиры предусматривает установку данного устройства, то в кухне должны быть надлежащие электрические разъемы, и тогда подключение электроплиты выполнить не сложно. В противном случае выполнение данной работы потребует определенных знаний и умений.

    Электроплита потребляет, сравнительно, большую мощность, а, поэтому, такое условие может обеспечить лишь специальная электропроводка, основные требования к которой следующие:

    • отдельная линия с 3-х жильным кабелем из меди (фаза, ноль, заземление для защиты), сечение не меньше шести миллиметров
    • на линии должна быть защита автоматом (от 25 до 40 А, это зависит от мощности плиты)
    • линию нужно защитить от утечки напряжения, для этого применяют дифференциальный автомат или устройство защитного отключения (УЗО)

    Относительно монтажа проводки, её делают скрытой или открытой. Открытая проводка: все провода уложены в гофрированную трубу или кабель-канал. Скрытую проводку выполняют в штробах, которые заделывают раствором цемента или алебастра.

    Подключение электроплиты при помощи розетки и вилки (штепсельное соединение, рис. 1). Если производитель не укомплектовал плиту электрокабелем с вилкой, то нужно приобрести кабель ПВС 3х4 длиной не менее 2 метра. В квартирах старой постройки следует заменить розетку. Важное условие: вилка и розетка должны быть рассчитаны на мощность не меньше 32 А.

    Подключение электроплиты Рис. 1

    Подключение электроплиты с использованием клеммника (рис. 2). Мощную плиту подключают через клеммник, который должен быть рассчитан на ее мощность, не меньше 40 А.

    Подключение электроплиты Рис. 2

    Подключения электроплиты «напрямую» (рис. 3). Такой способ – без розеток и клеммников – обеспечит более высокую безопасность и надежность линии, но для такого варианта следует проложить новую линию кабеля от электрического щитка. При этом, многие для такого монтажа предпочитают круглый кабель (например, NYM), он более удобный для такого вида работ.

    Подключение электроплиты Рис. 3

    Электрические схемы подключения электроплиты

    Большинство моделей данного оборудования подключают к сети 220 В (однофазное подключение) или к 380 В (двухфазное или трехфазное). Для разной величины напряжения применяются разные схемы, которые монтируются при помощи специальных перемычек в клеммном разъеме электрической плиты. Схема подключения указывается в инструкции к прибору или предоставлена в виде наклейки на плоскости задней панели рядом с клеммным разъемом. Клеммы (контакты) изображаются стандартно – L1, L2, L3, N1, N2, PE – и также стандартные схемы подключения к ним.

    Схема однофазного подключения (рис. 4).

    Подключение электроплиты Рис. 4

    Схема двухфазного подключения (рис. 5).

    Подключение электроплиты Рис. 5

    Схема трехфазного подключения (рис. 6)

    Подключение электроплиты Рис. 6

    Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений. Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.

    Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку. Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности (как правило, с одной или двумя конфорками и без духового отделения).

    Подсоединить к плите кабель и, используя силовую вилку, подключить ее к электропитанию. Для подключения плиты, которая работает на однофазном питании, групповую линию выполняют 3-х проводным кабелем. Для трехфазного питания используют 5-ти проводные кабели с отдельными N и PE проводниками. Сечение кабелей подбирают так, чтобы оно соответствовало величине передаваемому по нему току нагрузки, то есть плиты. Параметры вводного автомата не должны быть больше тока, на который предусмотрен штепсельный разъем. Например, для разъема 32 А номинал автовыключателя не должен превышать 32 А. Сечение кабеля в таком случае должно быть 6 мм. Перед началом эксплуатации электроплиты нужно внимательно ознакомиться с Инструкцией к ней.

    Дополнительные сведения

    Для того, чтобы проводка к плите служила надежно и долгосрочно, обязательно нужно учитывать нижеизложенные рекомендации.

    1. Выполнить проверку квартирного электрощитка. Не лишне напомнить: кабель с этажного щитка для ввода в квартиру должен быть 3-х жильным, сечение не менее 6 кв. мм (L – фаза, N – ноль, РЕ – земля). Проверить состояние вводного автоматического выключателя. Номинальный ток его должен составлять 40-50 А. В случае подключения плиты в доме с 3-х фазной сетью, номинальный ток вводного автомата выбрать согласно мощности плиты и инструкции.

    2. Проанализировать состояние автоматического выключателя и УЗО. Если вводной автоматический выключатель рассчитан на номинальную величину тока 40-50 А, то для подводки питания к электроплите в квартирном электрощитке устанавливают на линию автоматический выключатель, который имеет номинальный ток 32 А, с параметром С. УЗО подключают последовательно в линию после автоматического выключателя 32 А. Его показатель по номинальному току должен быть не ниже 32 А. Это, что касается однофазного подключения. Если подключение трехфазное, то следует установить 3-х полюсный автомат, рассчитанный на номинальный ток 16 А. После него должно быть УЗО 4-х полюсное с током 25 А и током дифференциальным 30 мА.

    3. В качестве питающего кабеля можно применить кабель ВВГ 3х4. От розетки и до электроплиты нужен гибкий кабель, как вариант – ПВС 3х4. Это при однофазном подключении. Ни в коем случае не применять провод ПУНП. Перед подключением гибкого кабеля его жилы рекомендуется опрессовать или пропаять.

    4. Розетка (рис. 7), как уже было сказано, должна быть силовая (25-32 А), которая имеет 3 контакта для однофазной проводки, а для 3-х фазной 5 контактов.

    Подключение электроплиты Рис. 7

    На (рис. 8) – как в розетке подключать контакты.

    Подключение электроплиты Рис. 8

    Установка шнура питания

    Открыть заднюю панель электрической плиты (рис. 9), которая прикреплена к ее задней поверхности винтами.

    Подключение электроплиты Рис. 9

    Сняв заднюю панель, увидим отверстия, предназначенные для проводки кабеля (рис. 10). Во избежание нежелательного движения проводов, кабель в отверстии должен быть в натяжении.

    Подключение электроплиты Рис. 10

    Дальше – снять медные предохранители. Если плита импортная, то над отверстием есть 4 точки для подключения: две для питания, одна нейтральная, одна заземление (рис.11). Нейтральная – расположена в центре, по бокам – два контакта сети и заземления. Если есть пластина, которая соединяет нейтральный контакт и заземление, то при однофазном подключении ее следует удалить. (При трехфазном не удалять).

    Подключение электроплиты Рис. 11

    Очень важно соблюдать расположения проводов, так как указывается в инструкции к плите. Перед закрытием панели, чтобы прикрепить питающий провод, все провода надежно затягиваются. Клеммы и разъемы имеют хрупкое строение, поэтому, во избежание повреждения их важно не допустить перетяжки. Прежде, чем подключить плиту – прикрепите заднюю панель.

    Как проверить конфорку электроплиты тестером. Сломалась конфорка электрической плиты

    Проверка работоспособности электроплиты:

    Перед включением электроплита должна находится в сухом отапливаемом помещении в течение 24 часов
    1. Проверка наличия напряжения в розетке пробником (фаза слева) При неправильной фазировке индикаторы подсвечивают
    2. Проверка сопротивления изоляции мегометром (не менее 1 мОм)
    3. Проверка включения регуляторов мощности терморегулятора

    Возможные неисправности

    Наименование неисправности

    Вероятная причина

    Метод устранения

    Не включается плита

    Отсутствует напряжение в розетке

    Заменить розетку

    Не греет ни один нагревательный элемент

    Отсутствует напряжение на клеммной колодке

    Заменить вилку
    Проверить качество контактов

    Не греет одна из конфорок

      1. индикатор “вкл” не горит

    1. неисправен переключатель мощности

    Заменить переключатель

      2. индикатор “вкл” горит

    2. неисправна конфорка

    Заменить конфорку

    Не включается ТЭН духовки

      1. индикатор включения не горит

    1 .неисправен переключатель

    Заменить переключатель

      2. индикатор горит

    2. неисправен терморегулятор

    Заменить терморегулятор

      3. индикатор терморегулятора не горит

    3. неисправен ТЭН

    Заменить ТЭН

      4. оба индикатора горят

    Не вращается вертел

    Неисправен моторедуктор

    Заменить моторедуктор

    Не горит один из индикаторов нагревательные элементы работают

    Неисправна светосигнальная арматура

    Заменить соответствующий индикатор

    1. Замена конфорки электроплиты
    Отвернуть два винта крепления стола поднять стол зафиксировать его при помощи стержня.Замаркировать отключаемые от конфорки провода.Отвернуть гайку крепления траверсы конфорки.Отсоединить заземляющий провод снять траверсу и конфорку.
    В обратной последовательности произвести сборку и подключить конфорку.
    Включить плиту в сеть и проверить работоспособность конфорки во всех положениях переключателя.

    2. Замена ТЭНа электроплиты.
    Отвернуть винты крепления задней стенки и снять ее. С помощью омметра найти неисправный ТЭН. Отключить от ТЭНа провода предварительно замаркировав их. Отвернуть винты крепления и снять неисправный ТЭН.
    В обратной последовательности установить исправный ТЭН, подключить его
    И опробовать включением.
    3. Замена переключателя мощности электроплиты.
    Поднять стол, зафиксировать его. Снять с переключателя ручку. Снять лицевую панель. Замаркировать и отключить от переключателя провода.
    Отвернуть крепежные винты и снять переключатель.
    В обратной последовательности установить и подключить переключатель.
    Включить плиту в сеть и опробовать переключатель.

    4. Замена штепсельного разъема (вилки розетки) электроплиты.

    Отвернуть винты крепления вилки.Отсоединить и промаркировать жилы кабеля. Присоединить жилы к новой вилке. Собрать вилку и закрепить винтами. Отвернуть винты крепления корпуса штепсельной розетки отсоединить и промаркировать провода. Отвернуть шурупы крепления розетки. Установить новую розетку присоединить провода. Установить корпус на розетку и закрепить его винтами.

    5. Замена терморегулятора электроплиты.
    Поднять и зафиксировать стол. Снять боковую стенку ручку терморегулятора.
    Лицевую панель. Отделить термочувствительный элемента капиллярной трубкой от скобы отсоединить и снять терморегулятор.
    В обратной последовательности установить исправный терморегулятор, опробовать его в начальной средней и конечной зонах терморегулировки.

    6. Замена светосигнальной арматуры электроплиты.
    Поднять и зафиксировать стол. Снять ручки и лицевую панель отсоединить соответствующие провода с переключателя и заменить на исправный индикатор.

    Конфорки электрических плит бывают либо твердого типа чугунные «блины», либо открытые в виде со встроенными внутренними спиралями, которые располагаются под стеклокерамической поверхностью. Все они работают по одному принципу, нагревается, и выделяют много тепла от сопротивления электрическому току. Если конфорка сломалась, то первым делом её следует диагностировать на разрыв, для этого нам её следует демонтировать и с помощью мультиметра провести небольшой тест.

    Диагностика чугунной конфорки «блина» не заканчивается банальным тестированием мультиметром, также следует осмотреть места её подключения на наличие признаков термического повреждения или хуже того коррозии. Если такие следы разрушения присутствуют, желательно их сразу устранить путем замени поврежденного участка или компонента.

    Что касается стеклокерамической конфорки, то её диагностика на пригодность требует повышенных навыков при работе с инструментом, а также теоретические знания по ремонту электроплит. Для того чтобы её чтобы добраться до неё следует поднять варочный стол, только после этого можно приступить к процедуре тестирования.

    Диагностика и тестирование стеклокерамической конфорки плиты.

    Для того чтобы определить исправна конфорка или нет, следует предпринять следующие шаги.

    1. Важно! Перед любой диагностикой или ремонтом варочных панелей , которая подразумевает частичную разборку плиты, следует отключать её от электричества, чтобы избежать случайного поражения электрическим током. Сделать это можно с помощью автоматов или просто потянуть за вилку и вытащить её из розетки. Прежде чем продолжать убедитесь, что плита обесточена. Помните! Разряд от 220 вольт может быть смертельным, будьте осторожны!

    2. Демонтировать сломанную конфорку из электрической плиты. Для этого нам потребуется, частичный разбор варочного стола, так как сломанная конфорка прикреплена к ней. После того как мы подняли варочный стол следует открутить винты сломанной конфорки, снять зажимы которые крепят её, изоляторы, и осторожно отсоединить все подводящие провода от клемм. Будьте осторожны не повредите нагревательные спирали в нутрии конфорки.

    3. Теперь, когда мы сняли сломанную конфорку её можно протестировать на пригодность, используя мультиметр. Переведите мультимент в режим измерения сопротивления с диапазоном 200 Ом.

    • Показа сопротивление (19 — 115 Ом) – конфорка исправна;
    • Показа значение ноль (0) – замыкание;
    • Показала значение единицу (1) – обрыв цепи.

    4. Если конфорка неисправна, её следует заменить новой. При замене конфорки следите за тем, чтобы все соединения были подключены правильно, согласно схеме подключения электроплиты. Если вышеописанный ремонт вам непосилен или возникают какие-то трудности с поиском запчастей, вы всегда сможете воспользоваться нашими услугами и произвести

    Существует много разных моделей электроплит и варочных поверхностей. Причём их можно разделить на две группы по принципу действия:

    • конвекционные;
    • индукционные.

    Поэтому неисправности в разных группах обычно не похожи по своей первопричине из-за принципиальных конструктивных отличий.

    Конвекционный вариант

    Конвекционные плиты и варочные поверхности содержат такие основные узлы:

    • конфорки, их обычно четыре;
    • датчики обнаружения нагреваемой кухонной посуды;
    • датчики температуры;
    • плата управления конфорками;
    • плата общего сенсорного управления.

    Как видно на изображении варочной поверхности выше, если неисправность возникла, для её поиска потребуется проделать большой объём работы. Если неправильно работают все конфорки, потребуется проверить тестером все элементы на плате управления. Диоды и конденсаторы проверяются первыми. Каждое реле надо проверить на срабатывание и исправность контактов.

    Но поскольку конфорки имеют мощность в пределах 1 – 3 кВт, нагрузка на соединения проводов велика. Если ослабевает винтовое соединение клемм, в этом месте начинается непрерывно увеличиваться сопротивление и нагрев этого соединения также увеличивается. Поэтому в первую очередь необходимо осмотреть состояние соединений как внешне, так и при помощи отвёртки. Металл клеммы от сильного сжатия сплющивается с течением времени. Необходимо докрутить винт в соединении по мере возможности. Но с осторожностью, чтобы не повредить резьбу.

    На плате управления тестером проверяются сопротивления элементов постоянному току. При этом для более очевидных результатов проверки цепи разрываются отпаиванием или снятием с платы соседних элементов. Это приходится делать для того, чтобы ток протекал только по проверяемому элементу. В нашем случае неисправным оказался диодный мост. После его замены работоспособность варочной панели восстановилась.

    Если не работает одна из конфорок, надо проверить её исправность тестером. Зная мощность конфорки, и замерив величину сопротивления можно оценить его техническое состояние. Частное от деления напряжение сети в квадрате на сопротивление ТЭН должно дать величину, близкую к электрической мощности ТЭН. При существенно меньшей величине расчётной мощности или при отсутствии показания тестера можно резюмировать о неисправности ТЭН. Его необходимо заменить новым.

    Если ТЭН исправен, надо проследить по проводу, присоединённому к нему электрическую цепь, по которой подаётся напряжение. В этой цепи обязательно присутствует реле. Обнаруженное таким образом реле надо извлечь из платы и проверить. Обычно в реле необратимо изнашиваются контакты. Их поверхности теряют способность создавать надёжный контакт, поскольку изрезаны коммутационной искрой. Протирка или чистка результатов не даёт. Потребуется только замена реле.

    • При поиске реле по соединительным проводам надо обязательно проверять тестером результат визуального поиска во избежание ошибки.

    При появлении неисправности необходимо обратится в первую очередь к руководству по эксплуатации электроплиты или варочной поверхности. В нём всегда есть перечень типичных неполадок и способ их устранения. В ходе ремонта электроплит не следует пренебрегать соблюдением правил безопасности. Прежде чем разбирать корпус надо отключить ремонтируемое изделие от электросети и при помощи индикаторной отвёртки убедиться в отсутствии потенциала. Также следует подождать до полного остывания конфорок.

    • При снятии варочной поверхности и отсоединения проводов надо обязательно записать их расположение на клеммах, чтобы не перепутать при обратном присоединении их после окончания ремонта.

    Индукционный вариант

    Индукционная конструкция вообще не имеет нагревательных элементов, которые отдают своё тепло посуде. Соответственно нет и реле, управляющих этими элементами. Нагрев обеспечивается самой металлической посудой, которая разогревается вихревыми токами от электромагнитного поля высокой частоты, создаваемого инвертором. Он в основном и является причиной неполадок.

    Несмотря на отсутствие знаний по электронике можно своими руками отремонтировать такой инвертор, потому что в нём в основном требуют замены мощные диоды и транзисторы. Определить неисправный элемент при помощи тестера несложно. В инверторе всегда остаются целые транзисторы и диоды, что позволяет выявить испорченные по результатам тестирования.

    Показания тестера:
    транзистор исправен транзистор пробит
    диоды исправны диоды пробиты

    В данном случае выявлены негодные и транзисторы, и диоды. Но можно было бы избежать порчи диодов. Из всех полупроводниковых приборов они самые выносливые. В инверторе первым портится транзистор – то ли от слишком высокой температуры, то ли от недопустимых импульсов тока и напряжения и накоротко соединяет выход выпрямителя. При этом перегорает плавкий предохранитель . И теперь самое главное: если его заменить и включить изделие, следующим может сгореть диод, а уже после него сам плавкий предохранитель.

    • В индукционных плитах и варочных панелях после того, как сгорает плавкий предохранитель надо обязательно проверить транзисторы и диоды инвертора.

    Включать в сеть изделие с новым предохранителем надо после того, как станет очевидной их исправность.

    Ремонт электроплиты, такой как варочная панель без соответствующих знаний и навыков не стоит затевать. Без них можно только добавить неисправностей и получить больше расходов после обращения к специалистам по ремонту.

    1. Конфорки: назначение, принцип использования
    2. Виды конфорок
    2.1 Чугунные
    2.2 Для стеклокерамики
    2.3 Газовые
    2.4 Прочие
    3. Производители конфорок
    4. Как проверить работоспособность конфорки?
    5. Неисправности или что делать, если конфорка не греет?
    6. Как подобрать конфорку?
    7. Как заменить конфорку: видео и пошаговая инструкция.

    Конфорки: назначение, принцип использования

    Электроплита сейчас есть на многих современных кухнях. На рынке быттехники есть большой выбор плит. Они имеют разные размеры, цвет и форм, цену. Но такие плиты нередко выходят из строя по причине выхода из строя конфорок. А заменять при поломке только конфорки всю плиту накладно. Проще купить конфорку, тем более, что у любой плиты эта часть съемная и может быть заменена.

    Конфорки иногда называют дисками, горелками или варочными блинами.

    Виды конфорок

    Материалы, из которых делают нагревательные элементы плиты, бывают разные: чугунные, керамические, стеклянные и пр.

    Чугунные

    Конфорки из чугуна похожи на блин для электроплиты, долго нагревающиеся и остывающие. В продаже такие конфорки есть нескольких видов:

    • Стандартные (в виде черных дисков). Для их работы требуется регулировка режима температуры нагрева. Они долго греются (более 10-ти минут).
    • Экспресс диски для нагрева (у них красная маркировка в центре диска), мощнее стандартных, быстрее греются (примерно 7 минут).
    • Автоматические (с белой маркировкой). Они не нуждаются в регулировании температуры при работе. Там автоматически регулируется температура.
    • ДОСТУПНО:В наличии

    • Закончился/на заказ

      ДОСТУПНО:По предзаказу

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    • Закончился/на заказ

      ДОСТУПНО:По предзаказу

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    • ДОСТУПНО:В наличии

    Для стеклокерамики

    Конфорка для варочной поверхности электроплиток с керамическим покрытием нагреваются очень быстро, но с такой же скоростью и остывают. Для них подходят типы нагревательных элементов:

    • Рапидные (время нагрева 11 секунд), отличаются умеренным потреблением энергии, простотой и длительной службой. Спираль для такой конфорки изготавливается нихромовая.
    • Галогенные представляют собой кварцевую трубку, заполненную специальным газом. Потребляется при работе 2 кВт в час. Разогревается конфорка за несколько секунд. Но ее нельзя использовать для длительной работы, например для варки холодца в течение нескольких часов. После нескольких часов непрерывной работы конфорки ломаются.
    • Ленточные изготовлены в виде спирали. Сплав спирали имеет большое электросопротивление. На нагрев уходит 6 секунд, но потребление электроэнергии большое, как и в предыдущем случае: 2 Квт/час.
    • Индукционные отличаются точностью регулировки температуры плиты и нагревания посуды, в то время как остальная поверхность плиты остается холодной. Недостатком этого элемента является высокая цена и необходимость иметь специальную посуду, которая имеет гладкое дно из ферромагнитов и также очень дорогая.

    Газовая конфорка

    Конфорки для газовых плит состоят из основы с крышкой, горелки и рассекателя. Посредством отражателя пламя поступает на рассекатель из форсунки. Благодаря этому язычки пламени одинаковы. Если немного отодвинуть крышку горелки, газ будет гореть факелом. Крышку обычно изготавливают из чугуна и покрывают эмалью. Если плиту подсоединить не так, как нужно, или у горелки крышка будет очень грязной, плитка потеряет вид или не сможет нормально работать.
    Рассекатели делаются их алюминия, хорошо переносят влажность и резкую смену температур.

    Прочие конфорки

    • Конфорки, которые изготовляют из нержавеющей стали, относятся к практичным и надежным при употреблении. Варочная поверхность в данном случае тоже изготавливается из той же стали.
    • Покрытие из алюминия имеет тоже светлый матовый оттенок, напоминающий сталь.

    Новомодные газовые плитки из стеклокерамических материалов или жароустойчивого стекла и получили название «газ под стеклом».

    Кроме приборов для личного пользования есть агрегаты коммерческого сегмента. Их используют в общепите. Такие приборы не обладают оригинальным дизайном, но имеют высокую мощность и большую поверхность нагрева. Электрические плиты не нуждаются в коммуникациях. При их использовании не возникает никаких трудностей..

    Варочная поверхность выполняется из эмалированного материалов. Это делает их недорогими.

    Производители конфорок

    Наиболее серьезным критерием при выборе кухонной плиты и комплектующих деталей к ней является производитель. Важны ведь не только удобство плиты и ее функциональность. Дизайнерское оформление в интерьере помещений тоже имеют значение. А такой фактор требует выбора производителя.

    Среди самых популярных моделей турецкая фирма Веко, выпускающая не только сами плиты, отличного дизайна, а и комплектующие для них.

    Газовые печи немецкой компании Bosch имеют вместительные духовки, потому являются подходящими для большой семьи. Размеры плиты и горелок стандартные.

    Electrolux — шведский производитель. Его продукция отличается качеством, большим сроком службы и отличным дизайнерским оформлением.

    Белорусский Gefest изготовляет недорогие модели кухонных плит, радующих покупателей надежностью.

    Среди производителей плит и запчастей к ним еще много: словацкая компания Gorenje, украинская фирма GRETA, итальянская ТМ Zanussi и другие.

    Как проверить работоспособность конфорки?

    Частая причина нарушения работы электрических плит — конфорка. Ничего сложного в том, чтобы проверить эту деталь, нет. Но, следует помнить, что эти детали бывают разными, а потому проверяют их по-разному. Чаще всего проверку осуществляют определением сопротивления на конфорке.

    • Штампованные «конфорочные блины» четырехконтактные. Они имеют, как правило, три не связанных меж собой спирали, которые выведены на контакты. При проверке мультиметром спиралей или их групп о работоспособности покажет сопротивление, которое должно равняться указанному на предоставленной схеме. Если оно отличается от того, которое указано на нескольких контактах, какие-то спирали сгорели. Но все сразу не могут сгореть.

    Неисправности или что делать, если конфорка не греет

    Если плита не работает, и человек не разбирается в ее устройстве, не нужно ковыряться самостоятельно внутри. Лучше обратиться к специалистам сервисного центра.

    Но все же некоторые владельцы плит пробуют сделать ремонт своими руками. Чаще среди неисправностей встречаются такие:

    • плиту невозможно включить, конфорочные диски не греются или нет света в индикаторах;
    • какой-то нагревательный диск греется не очень сильно;
    • показатель температуры конфорки не отвечает показателям на ручке регулирования.

    Если при включении плитки она не греется, а лампочки индикаторов не горят, может отсутствовать электропитание. Потому сначала проверяется наличие напряжения в розетке. Если с этим порядок, проблема в плите. Следующим этапом является проверка самой вилки, нет ли там повреждений. Затем проверяется провод, соединяющий плитку с электросетью. Если индикаторные лампочки горят, а конфорка не нагревается до нужной температуры, проблема в ней. Там, вероятно, сгорела спираль, которую нужно заменить. Но бывает, что сгорел контактный провод. Их нужно проверить. .

    Как подобрать конфорку?

    Если известна модель плиты, подобрать нагревательный диск легко. Перед заменой плиту обесточивают, потом отсоединяют провода , откручивают гайку заземления и заменяют поврежденную конфорку.

    Чтобы купить этот элемент, а таких именно моделей плит уже в продаже нет, необходимо знать некоторые параметры устройства. Важно знать, например, диаметр конфорочных блинов, их мощность. Это будет достаточно для приобретения нужной детали.

    Но для экономии электроэнергии предпочтительнее купить конфорку чугунную. Она дольше остывает.

    Как заменить конфорку: пошаговая инструкция

    Чтобы поменять конфорки на электрической плите, необходимо:

    • Открутить крепления, на верхней поверхности и демонтировать ее.
    • Сфотографировать как была подключена конфорка.
    • Выкрутить винт, закрепляющий нагревательный элемент к держателю.
    • Снять подходящие к старому диску провода, отсоединить его.
    • Установить новый диск и подключить провода по схеме на фото;
    • Укрепить диск винтом крепления на планке.
    • Восстановить верхнюю поверхность.

    При правильном монтаже плита будет функционировать нормально. Если же диск установить неправильно, плитка греться не будет.

    Как отремонтировать варочную панель

    Все чаще вместо плиты на кухне устанавливают варочную поверхность и отдельно духовой шкаф. Встраиваемая техника лучше вписывается в интерьер, имеет более современный вид. Сегодня пойдет речь о том, как отремонтировать подобную технику, а именно — варочные панели. Они есть электрические, индукционные и газовые. У каждого типа есть свои повреждения, но есть и некоторые общие моменты. Более подробно про ремонт варочной поверхности разных типов расскажем дальше.

    Ремонт электрической варочной поверхности

    При любой поломке электрической и индукционной варочной панели первым делом стоит проверить нормально ли подается электропитание. Начинают с элементарных вещей.

    Только после того как вы проверили все эти параметры стоит двигаться дальше. Ремонт варочной поверхности стоит начать с определения точного характера неисправности. По нему можно предположить что может быть причиной.

    Разбираем варочную поверхность

    Чтобы дальше своими руками производить ремонт варочной поверхности, ее надо отключить и демонтировать, После чего разобрать — снять лицевую панель. Отключаем питание на щитке, отключив автомат и УЗО на этой линии. Если при подключении использовали шнур, его вынимаем из розетки. После чего, заводим острый предмет в щель между варочной поверхностью и столешнице, поднимаем ее.

    Сняв керамическую плиту получаем доступ к электрическим компонентам

    Если подключали варочную поверхность напрямую или через колодку, надо откручивать провода. Для этого снимаем (приподнимаем или откручиваем) крышку, которая закрывает провода. Перед тем, как снять их, зарисуйте или лучше — сфотографируйте, как подключены провода. Так проще будет все вернуть на место.

    После этого варочную поверхность переносят на стол (застелить чистой тканью, чтобы не поцарапать лицевую панель) и укладывают «лицом» вниз.

    Далее по периметру панели откручиваем крепеж. После этого можно снять керамическую плиту.

    Проблемы с конфорками

    Если не греются все конфорки могут быть проблемы с электропитанием, но их мы бы уже выявили. Что еще может быть? Сгорел предохранитель силовой цепи. Это случается при скачках напряжения. Находите где он установлен и осматриваете или прозваниваете, при необходимости заменяете. Стоит он совсем немного, заменяется легко — вытащить из держателей старый, установить новый.

    Если проблемы с нагревом конфорок начались сразу после установки варочной поверхности, возможно причина в том, что провод выбран недостаточного сечения. Читаете эту статью и выбираете правильное сечение, подключаете новый кабель или шнур.

    Если не греется одна из конфорок (или слабо греется), причинами могут быть следующие поломки:

    • Вышел из строя нагревательный элемент (при измерении сопротивления показывает обрыв). Лечится такое только заменой.
    • Плохой контакт в цепи подключения. Снова осматриваем визуально провода, которые идут к сломанной конфорке, дергаем их, при необходимости подкручиваем/подпаиваем. Берем тестер, аккуратно измеряем какое напряжение подается на плохо работающую конфорку. Если оно отличается от 220 В, ищем где в цепи питания проблема.
    • Вышел из строя термодатчик или реле включения нагревательного элемента конфорки. Их обычно не ремонтируют, только меняют. Как определить, что он неисправен? Разобрать его и оценить состояние контактов. Разбирается просто — поддеть острием отвертки пластиковую крышку, одновременно надавив на фиксаторы.

      Термодатчик может стоять рядом с конфоркой

      Внутри есть термопара — пара контактов, которые размыкаются/замыкаются, поддерживая требуемую температуру. Они могут подгореть или сплавиться (как на фото ниже). Можно попробовать их зачистить. На какое-то время, возможно, работоспособность будет восстановлена, но не надолго. Потому, пока работает, — ищите нужные термодатчики (термореле) так как замена все равно понадобится.

    • Аналогично дело обстоит с регулятором температуры (реле управления). Осмотрите его, почистите контакты, измеряйте показания и сравните с регулятором на соседней конфорке. Если есть отличия — лучше заменить. Находятся они чаще всего под платой управления.  Могут быть также белого, серого цвета, но обычно располагаются на плате.

      Где найти терморегуляторы на варочной панели

      Это тоже небольшие пластиковые коробочки, внутри которых есть контакты. Они тоже подгорают или сплавляются. И тоже могут быть причиной нерабочего состояния или проблем с включением/выключением конфорки.

    Чаще всего различные проблемы с конфорками связаны именно с неисправностью термодатчика или реле управления. Если одна конфорка не включается, через какое-то время самопроизвольно отключается, наоборот — не отключается, пока не выключишь из сети… все это и другие подобные проблемы вызваны некорректной работой этих датчиков на конкретной конфорке и искать в первую очередь надо там. Есть еще один вариант — проблемы с управлением (процессором). Но они описаны будут дальше.

    Проблемы с сенсорной панелью

    Иногда неисправность варочной поверхности вызвана некорректной работой сенсорной панели. Понять, что дело в ней можно и на слух. Ее исправная работа сопровождается звуковыми сигналами. Если их нет — значит что-то не так. Панель не реагирует. Это может быть из-за того, что поверхность и панель загрязнены и просто не могут понять, что к ним обращаются. В этом случае необходимо панель вымыть, вытереть, потом попробовать все заново.

    Иногда плата управления может «заглючить». Для устранения проблемы обесточиваем (выключаем полностью питания вытащив вилку из розетки или отключив автомат на щитке). Ждем минут 20-30, включаем заново. Происходит полная перезагрузка, возможно, проблема решится.

    Один из вариантов панели управления варочной поверхности

    Если все это не помогло, надо разбирать поверхность, проверять последовательно питание, затем имеющуюся элементную базу — конденсаторы, варисторы, трансформатор. Если тут проблем нет, для вас ремонт варочной поверхности закончен, так как оставшаяся причина — микропроцессор, но его тестирование — работа для спецов.

    Ремонт индукционных панелей

    Особенность индукционной панели в том, что нагревание включается только при наличии специальной посуды на конфорке. Прекращается оно сразу после того, как посуду сняли. То есть, проверить работает ли конфорка можно только установив на нее подходящую посуду. Но, при каких-то проблемах, на управляющей панели высвечивается сообщение о состоянии устройства и  код ошибки. Его расшифровку смотрим в инструкции, так определяем примерный характер повреждения.

    Греется только при наличии металлической посуды определенного типа (магнитной)

    Если поверхность не включается в работу

    Если плита вообще не работает, начинать ремонт варочной поверхности индукционного типа стоит, как описывали выше, с проверки питания, шнура, контактов и т.д. Для начала надо исключить самые простые варианты, а потом искать повреждение дальше.

    Если при осмотре ничего не найдено, а индукционная варочная поверхность все равно не работает, отключаем ее, переносим на стол с расстеленной тканью, уложив лицом вниз, снимаем с нее стеклокерамическую панель (откручиваем фиксирующие болты). Большинство проблем с индукционными печами связано с силовым блоком и пробоем элементов. Это связано со скачками напряжения и, чтобы предотвратить подобные проблемы, лучше поставить стабилизатор.

    Начинаем проверку с прозвонки силовой части. Это диодные мосты, транзисторы и предохранитель. Предохранитель один — его найти и проверить несложно.

    Это держатели для установки предохранителя — стеклянной колбы с проволокой внутри

    Диодные мосты и транзисторы находятся рядом радиатором и ключами управления конфорками. Включаем мультиметр в режим прозвонки и проверяем диодные мосты и транзисторы.

    Ремонт варочной поверхности: прозваниваем транзисторы и диодный мост

    Если есть пробой, услышим как запищит прибор — этот элемент неисправен и подлежит замене. Выпаиваем старый, устанавливаем новый. Если найти запчасть той же фирмы невозможно, подбирайте с аналогичными характеристиками. Но могут быть проблемы при впаивании, так как они могут иметь различные габариты. Это не столь важно, важны рабочие характеристики.

    При замене может получиться не совсем красиво

    После замены проверяем все цепи питания на отсутствие пробоя и короткого замыкания. Особенно тщательно проверяем ту часть, которая связана с пробитыми элементами — могут еще найтись вышедшие из строя элементы. Если других повреждений нет, собираем панель, подключаем, тестируем.

    Подробно процесс ремонта индукционной варочной поверхности фирмы AEG (Elektrolux) смотрите в следующем видео.

    Другие проблемы

    Устройство этой техники более сложное и возможных неисправностей, как и причин, много. Приведем наиболее распространенные проблемы и методы их устранения.

    1. Нет связи с панелью управления. Скорее всего проблема в питании или в плохом контакте. Надо внимательно осмотреть правую или левую часть, в зависимости от того, которая из них не работает. Затем проверить наличие питания на плате управления и все провода, которые ведут к ней.
    2. Одна из конфорок «не видит» посуду. Надо проверить датчик, отвечающий за эту конфорку.

      Большинство проблем с индукционной плитой связаны с неправильным подбором посуды

    3. Конфорка включается самостоятельно. Уберите металлический предмет с плиты или очистите поверхность. Такое ложное срабатывание может быть вызвано остатками соли. Все хорошо вымойте и вытрите насухо.
    4. Плохо греется вода в кастрюле. Скорее всего, проблема в кастрюле. Она плохо проводит тепло.
    5. Конфорка перегревается и отключается. В большинстве случаев тоже проблема в посуде. Если на ту же посуду остальные реагируют нормально, проверяйте датчик «дефектной» конфорки.

    Избежать большинства проблем можно тщательно изучив инструкцию по эксплуатации и запитав технику через стабилизатор. Тогда ремонт варочной поверхности индукционного типа может не понадобиться вообще.

    Ремонт газовой варочной панели

    В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля. С ними, в принципе, и возникают основные проблемы. Так как газовая варочная панель с электроподжигом  тоже подключается к электричеству, то при общих проблемах с электрической частью (вообще не работает пьезорозжиг) сначала проверьте наличие электропитания в розетке, осмотрите целостность провода. Если тут все нормально, можно углубляться.

    Отремонтировать варочную газовую поверхность можно самостоятельно

    Не работает кнопка электророзжига (нет искры)

    Электророзжиг — удобная вещь, но периодически искра перестает «проскакивать» и огонь на какой-то конфорке не зажигается. Зажечь его можно если нажать кнопку другой конфорки. Они подключены параллельно и при нажатии на одну, искра есть на всех конфорках. Но такое положение ненормально и искру надо восстанавливать. Ремонт варочной поверхности в данном случае не очень сложный. Причин несколько:

    Что еще можно сделать — проверить контакты и пайки. Контакты при необходимости поджать или зачистить от грязи, пайки, если обнаружатся холодные, перепаять. Как определить что пайка холодная? Если поддеваете олово чем-то твердым (концом щупа мультиметра, например), оно двигается или отлетает, в нем могут быть трещины. В таком случае разогреваем паяльник, заново расплавляем припой.

    После розжига на конфорке тухнет пламя

    Во многих современных газовых плитах или варочных поверхностях есть функция газконтроля. Возле каждой конфорки стоит датчик, который отслеживает наличие пламени. Если пламени нет, прекращается подача газа. Функция полезная, но иногда начинаются проблемы — после розжига, когда отпускаете ручку включения, пламя гаснет. Дело с том, что датчик — термопара — загрязнился или вышел из строя и «не видит» пламени.

    Где находится термопара в газовой плите

    Для начала надо попробовать все датчики почистить. Они во время эксплуатации быстро зарастают жиром, так что периодически требуют чистки. Сначала отключаем питание, убираем конфорки, снимаем ручки, откручиваем лицевую панель. Находим термопару на неработающей конфорке. Это небольшой металлический штырек, расположенный вплотную к газовой горелке. В некоторых моделях газовых варочных поверхностей он может просто вставляться, в других есть фиксатор. Надо датчик достать из гнезда и очистить от загрязнений. Используют обычную кухонную химию для мытья посуды или что-то более сильное. Важно добиться результата. Промываем датчики, высушиваем, ставим на место. Можно проверять работу.

    Иногда бывает, что и после чистки некоторые конфорки не работают. Это значит, что термопара вышла из строя. В этом случае ремонт варочной поверхности, работающей от газа, — замена термопары. Как до него добраться вы уже знаете, а отключается он просто: надо вынуть соответствующие провода из колодки.  Вынимаем старый датчик, ставим новый. Устанавливаем на место крышку, проверяем работу. На этом, собственно, все.

    Один важный момент: если ваша техника находится на гарантии, не стоит ее ремонтировать самостоятельно, иначе в гарантийном ремонте вам откажут.

    Самые лучшие посты

    Ремонт электроплиты или варочной панели своими руками

    Электроплиты очень надежны в работе, но со временем они иногда ломаются. Отремонтировать электроплиту старого образца с чугунными конфорками возможно и самостоятельно, не вызывая мастера. Нового типа электрические варочные панели достаточно сложные технические устройства, поэтому рекомендую вызывать мастера для их ремонта. Неквалифицированное вмешательство может привести к еще более сложному и дорогому ремонту. Но следует отметить, что варочные панели достаточно надежны. В моей практике, Я сталкивался лишь раз несколько лет назад с поломкой у индукционной панели, в которой перестал работать из-за брака блок питания.

    Ремонт электроплиты своими руками

    Начнем рассмотрение с ремонта обычной электроплиты с довольно простым устройством и схемой работы. Разобрать её и сделать ремонт своими руками совсем не тяжело.   Все делайте строго по последовательности в нашей инструкции, для того что бы быстро и эффективно найти и устранить неисправность.

    Инструкция по ремонту:

    1. Прежде чем приступить к ремонту, необходимо проверить наличие в розетке 220 Вольт или 380 В (при трехфазном подключении). Для проверки лучше использовать лампочку накаливания с патроном и двумя проводами, но можно воспользоваться и мультиметром. Если напряжение отсутствует, тогда необходимо искать неисправности в электропроводке дома или квартиры.
    2. Если розетка работает, тогда необходимо проверить приходит ли напряжение на электроплиту. Для этого придется ее разобрать. Помните, что разбирать электроплиту допускается только после полного ее отключения. После того как разборка будет закончена уберите пылесосом всю пыль. После этого включите плиту и с соблюдением мер предосторожности проверьте наличие напряжения в месте подключения кабеля в электроплите. Если отсутствует напряжение, тогда проверьте и при необходимости замените вилку или кабель для подключения.
    3. Если электропитание исправно, тогда выключаем электроплиту (ремонт электроплит осуществлять ТОЛЬКО при выключенном приборе) и осматриваем внутри на целостность все провода и контакты.  Чаще всего отгорает провод от конфорки или реже происходит подгорание, реже- обрыв цепи в местах соединения проводов с терморегуляторами. Поврежденная изоляция проводов восстанавливается только при помощи термостойких изоляционных трубочек.
    4. Если визуально ничего не удалось обнаружить, тогда отключите провода от конфорки, как правило их 4. Потому что в конфорке два нагревательных элемента (спирали). Прозвоните каждую пару выводов мультиметром в режиме омметра по этой инструкции.  Например, у электроплиты «Мечта» мощность каждой конфорки составляет 1000 Вт, общее сопротивление спиралей при их последовательном соединении составляет около 200 Ом, а если замерить каждую по отдельности— 80 и 120 Ом соответственно. Если сопротивление слишком велико, то это означает обрыв в нагревательном элементе, если равно нулю значит КЗ. Так же проверяете, что бы не было электрической связи между контактами и корпусом конфорки. Неисправную конфорку следует заменить на новую, для этого открутите центральную гайку и снимите прижимную пластину. Сборка в обратном порядке.
    5. Если конфорка исправна, тогда ищем неисправность при помощи индикаторной отвертки, но Я использую для более надежной проверки лампочку с патроном и двумя проводами. При работе под напряжением надо быть очень аккуратным и не касаться руками не изолированных частей проводов и контактов. Нередко возможны случайные прикосновения, а это чревато получением электротравмы. Лучше проверку своими руками проводить вдвоем, второй человек должен быть на готове и в случае возникновения неприятностей сразу должен выдернуть вилку или отключить автомат.  Проверку надо начинать проводить от регулятора. Включаем регулятор электроплиты в положение максимальной мощности и одним концом мультиметра в режиме измерения переменного напряжения или концом лампочки касаемся защищенной металлической части корпуса (он должен быть заземлен, если нет- тогда касаемся нулевого контакта, можно и взять с удлинителя). Вторым концом лампочки или щупом мультиметра последовательно проверяем по схеме от регулятора до конфорки. На исправном участке будет светится лампочка или мультиметр будет показывать напряжение 220 Вольт (плюс-минус допустимые отклонения). При пользовании индикатором- просто по схеме касаемся контактов и смотрим присутствует ли фаза. Только не пользуйтесь индикаторной отверткой на батарейках, потому что она часто реагирует на наводку и показывает наличие фазы, когда в реальности она отсутствует там.
    6. Если ничего не обнаружили, тогда проверяем наличие 220 вольт на соответствующих контактах конфорки. Если нет напряжения, тогда проверяем соединения нулевого провода.

    Как видите, ничего сложного нет в поиске и устранении своими руками неисправности в электроплитках с чугунными конфорками. Главное, не касаться оголенных проводов и контактов.  Если все же необходимо прикоснуться, например для восстановления или зачистки контактов, тогда всегда отключайте перед этим электроплиту из розетки.

    Ремонт своими руками электрической варочной панели

    Варочные поверхности, и особенно индукционные, являются технически сложными устройствами, поэтому их ремонт стоит доверить квалифицированным специалистам.  Стоит отметить, что ломаются они крайне редко. В первых моделях чаще всего выходили из строя блоки питания, сейчас эту проблему удалось решить.

    Значительно можно сэкономить, если не вызывать мастера на дом, а отвезти варочную панель самостоятельно в мастерскую. При чем ее габариты и вес позволяют легко это сделать.

    Прежде чем, обратиться за помощью, если не работает панель управления, необходимо проверить исправность электрического подключения. Для этого надо найти место подключения электрокабеля через клеммник к электроплите.  220 вольт должно присутствовать после включения в розетку между контактами 1,2,3 (фаза) и 4, 5 (ноль).
    При поломке варочной панели часто предусматривается вывод на дисплей кодов ошибок, по которым можно узнать причину неисправности. Если варочная панель вообще не реагирует на органы управления, тогда скорее всего ремонт влетит Вам в копеечку.

    Если не работает только одна конфорка, тогда проверьте после выключения из розетки на ней контакты и идущие на нее провода. Будьте аккуратны в схеме могут быть конденсаторы, для их разрядки закоротите контакты вилки отверткой, держась за изолированную ручку.

    Ремонт электроподжига своими руками — подробные инструкци

     Ремонт электроподжига своими руками

    Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом.

    Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига.

    Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре.

       Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа.

    Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига.

    Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку.

    Ремонт электроподжига своими руками. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига.

    В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.



    Ремонт электроподжига своими руками

    Два варианта электроподжига:
    1. Нажав и отпустив кнопку электроподжига, происходит однократное  искрообразование (в момент отпускания кнопки).
    2. Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.
    Варианты электрических схем электророзжига:

    1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:

    (r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:

    На диод  d1, подается напряжение электросети (рис3.1).

    Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.

    В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).

    Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.

    На  вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение   порядка 10 киловольт. Формируется искра.

    Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.

    Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

    2. Второй вариант (рис4) основан на электронном управлении режима заряд — разряд накопительного конденсатора. Работает следующим образом:



    (r1- 300 ом, c1- 2,2 МкфХ600В, d1- 1N4007, d2- 1N4007, d3- 1N4007, r2-1.5 кΩ, r3-30 кΩ, s1- ку202н, )



     При нажатии на кнопку электроподжига, заряд — разряд происходят в автоматическом режиме.

    Автоматический     режим  зависит от схемного решения электроподжига.



    Схема работает следующим образом: при положительной полуволне напряжения электросети, через D2 и  D3  заряжается конденсатор С1,  при отрицательной полуволне через D1  катод  S1 подключается  к «минусовой» полуволне,  а через резистор R3  на управляющий  электрод тиристора поступает управляющий ток.

    Ремонт электроподжига своими руками. Тиристор открывается,  конденсатор С1 разряжается на высоковольтный трансформатор, который индуцирует искру поджига.

    На  вторичной обмотке трансформатора формируется выходное напряжение   порядка 10 киловольт. При удержании ручки подачи газа в нажатом положении, Процесс повторяется  с частотой 50 Гц, или грубо — одна искра в секунду.

    Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.

     Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.

    Если обмоток две, следовательно имеем четыре выхода на четыре электрода.  Если обмоток повышающего трансформатора три, имеем шесть  выходов на шесть электродов.

       Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке.

    Внешний вид устройств электроподжига  можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

    Приобретайте подробные инструкции видео и пособия как ремонтировать электрический розжиг. Описание всех встречающихся неисправностей поджга и способы и методы их устранения, ремонта.

    Приобретайте Курс: Ремонт электрического розжига $5

    Post Views: 53 603

    Ремонт плиты конфорки для стеклокерамики, варочной поверхности

     Конфорки для стеклокерамических плит

    Звоните, называйте бренд плиты, модель, артикул или точный код детали и наши консультанты подскажут вам наличие и цену деталей.

    В плитах со стеклокерамикой используют конфорки с КПД до 90%

    Какой срок службы конфорок в нормальных условиях и почему они выходят из строя размеры конфорок и как их измеряют?

    Срок службы конфорок должен быть 5-10 лет в зависимости от того как часто используются конфорки в бытовых целях. Из строя конфорки чаще всего выходят из-за перепадов напряжения, спираль конфорки при перепаде может прогорать.

    К примеру возьмем малую конфорку 1200w внутренний диаметр 145мм внешний диаметр 165мм.

    Среднюю 1700w или 1800w 180мм внутренний диаметр 200мм внешний диаметр.

    Большую 2100w или 2200w 210мм внутренний диаметр 230мм внешний диаметр.

    Так же бывают 2х и 3х зонные конфорки для стеклокерамики. Для каждого типа конфорок используют свои переключатели мощности.

    Если конфорка не работает нужно проверить переключатель мощности и прозвонить тестером спираль конфорки.

    Типовые неисправности, при включении плиты выбивает автомат, проверьте переключатель мощности и проводку плиты.

    Спираль конфорки не светится, проверьте тестором спираль на сопротивление.

    Купить конфорки для стеклокерамических плит можно у нас магазине.

    Точная модель плиты находится на наклейке со штрих кодом, может находиться под духовкой в ящике для хранения противней, решеток, в инструкции от плиты или в правильно заполненном гарантийном талоне.

    АЕГ (AEG), Аристон (Ariston), Аско (Asko), Атлант, Гефест, Брест, Беко (Beko), Бош (Bosch), Вирпул (Whirlpool),Горенье (Gorenje), Занусси (Zanussi), Индезит (Indesit), Канди (Candy), Сименс (Siemens), Электролюкс (Electrolux)

      139051 HEATER 1800W 230V Звоните
      139053 Конфорка, стеклокер. D200mm 1700W/230V Звоните
      225849 (утятница) RADIANT HEATER 230V/2400/1500W/265X170 B Звоните
      259729 HEATER, HI-LI 1400W D180 Звоните
      260941 конфорка, 1200W/230V D=165 Indesit, Ariston Звоните
      265968 HEATER,2300W Звоните
      278515 НАКЛАДКА РАССЕКАТЕЛЯ ВСПОМ.ГОРЕЛКИ RAF (ПОЛУМАТОВЫЙ) Звоните
      3051747016 Конфорка трехзонная 2300w D210/170/120 AEG, Electrolux, Zanussi Звоните
      3051747222 Конфорка 2300w трехзонная D210/170/120 AEG, Electrolux, Zanussi Звоните
      3740635218 Конфорка стеклокерамики D140/1200w/230v AEG, Electrolux, Zanussi Звоните
      3740635267 Эл.конфорка D140/1200W/230V Звоните
      3740636216 Конфорка D180/1800w AEG, Electrolux, Zanussi Звоните
      3740640218 Конфорка 2200w D210/120 AEG, Electrolux, Zanussi Звоните
      3740754217 Конфорка 1700w D180/120 AEG, Electrolux, Zanussi Звоните
      3890800216 Конфорка 1200w D140 AEG, Electrolux, Zanussi Звоните
      3890804218 2300w Конфорка D210/120 AEG, Electrolux, Zanussi Звоните
      3890806213 Конфорка 2300w D210/175 AEG, Electrolux, Zanussi Звоните
      481231018882 Конфорка стеклокерамика D=200, 230V, D=200, 1700W, coils triple спираль витковая Звоните
      481231018883 Электроконфорка стекл.(2100 вт, Д=230 мм, три спирали) спираль витковая Звоните
      481231018887 Эл.конф.1200W D165/d145mm, (hi-light) Whirlpool (Италия) Звоните
      481231018887CN Конфорка 1200W D165/d145mm (Китай) Звоните
      481231018889 Конфорка 1700W D200mm, (hi-light) Whirlpool (Италия) Звоните
      481231018889CN Конфорка 1700W D200mm, (hi-light) (Китай) Звоните
      481231018892 Эл.конф.стеклокерам.2100W-230mm (hi-light) Звоните
      481231018895 Эл.конф.стеклокерам.2х/з, D230/140mm, 2200/700W Звоните
      481231018896 Конфорка стеклокер. (гусятница) Звоните
      481281718742 Конфорка стеклокерамика D=200mm, твин 1700/700W ribbon EGO 10.58211.004 Звоните
      A674464 Конфорка овальная трехзонная 2700/2200/1050W, 230V, 27/21/14cm, зам.00437990 Звоните
      b162260006 Эл.конфорка D180-120 Звоните
      b162926002 Конфорка D180mm 1700w Звоните
      COK050UN Эл.конф.стеклокерам.HiLight, 2х зонная, D200/125mm, 1700/700W, EGO 10.58216.014 Звоните
      G225846 Конфорка стеклокер /2х-зонная 1700W 180mm Звоните
      G225848 Конфорка Gorenje Звоните
      G553893 Конфорка 1200W-230V D=145 Звоните
      G554328 Конфорка стеклокерамич. 1800w D180mm, зам.225841, 554330 Звоните
      G598265 Конфорка стеклокер/2х-зонная 1700W 180mm, зам.225846 Звоните
      G607617 Конфорка стеклокер.(hi-light), HEATER/1/230V/1800W/180, Merl-264626 Звоните
      G607619 Конфорка 2-х зонная 2100/700W D210/120mm Звоните
      G607620 Конфорка 2400/1500W D265/170 Звоните
      G642303 ТЭН КОНФОР.ЭЛ.ПЛИТЫ D230/3/230V/2300/1600/800 Gorenje Звоните
      G666441 Конфорка 3-х зонная 2100/1500/600W D195/160/100 mm Звоните
      UD-005353 Эл. Конфорка стеклокерамика 1800W d200mm Звоните
      UD-005354 Эл. Конфорка стеклокерамика двух.зон. 2200W/1000W D230mm Звоните
      UD-005401 Эл. Конфорка стеклокерамика двух.зон. 1700W/700W d200mm (Китай) Звоните
      UNV315719 ЭлектроКонфорка стеклокерам.1700W-200mm, (hi-light) Звоните
      UNV339918 ЭлектроКонфорка стеклокерам, 2-х зонная, HiLight, D230/140mm, 2200/700W Звоните





    10 советов по работе с нагревательными пластинами

    Лабораторные нагревательные плиты представляют очевидную опасность, например, возможность получения людьми ожогов или даже возгорания. В то время как новые горячие плиты производятся во избежание искр, старые горячие плиты представляют собой большую опасность возникновения искры из-за положения переключателя «вкл-выкл» на самом устройстве, а также биметаллического термостата, который может подвергнуться коррозии.

    Ниже приведены 10 советов по безопасности, которые следует учитывать при использовании электрической плиты:

    1. При нагревании материала в ванне убедитесь, что стеклянная посуда термостойкая.Также следует осмотреть стеклянную посуду на предмет трещин, видимых невооруженным глазом. Никогда не ставьте стеклянную колбу, мягкое стекло или фляги прямо на горячую плиту и убедитесь, что поверхность плиты больше, чем нагреваемый объект.

    2. Когда вы доводите жидкость до кипения, добавление камней для кипячения поможет облегчить процесс.

    3. Будьте осторожны при конденсации материала в сосуде до его полного высыхания. Если влаги слишком мало, а сосуд остается подверженным нагреву, он в конечном итоге треснет.

    4. Для жидкостей, включая воду, рекомендуется использовать среднюю или средне-высокую настройку. Жидкости с низкой температурой кипения не следует нагревать на высоких настройках, при которых температура поверхности может достигать 540 ° C (1004 F).

    5. Не рекомендуется нагревать металлическую сковороду на горячей плите, поскольку это может привести к ее повреждению и, возможно, даже к поражению электрическим током.

    6. При снятии предметов с горячей плиты используйте щипцы или термостойкие зажимные приспособления с резиновым покрытием. То же самое и при наливании горячих жидкостей.

    7. Не храните летучие или легковоспламеняющиеся материалы рядом с горячей плитой.

    8. Ограничьте использование старых нагревательных плит для легковоспламеняющихся материалов.

    9. Проверьте термостаты на предмет коррозии, которая может вызвать искру.

    10. Возможно, самое важное — не забыть выключить конфорку. Горячие плиты, которые были оставлены включенными, являются источником большинства травм, связанных с горячими плитами.

    6 советов по выбору мешалки или нагревательной пластины

    Выберите тот, который точно соответствует вашим потребностям

    У вас кружится голова, пытаясь просеять все продукты, доступные для перемешивания и нагрева ваших образцов? Вы можете выбрать эффективную мешалку или нагревательную плиту (или нагревательную плиту) на основе одного или двух критериев выбора, но получите наилучшее соответствие для вашего приложения, учитывая следующие переменные:

    1.Точность и стабильность

    Базовые аналоговые устройства для нагрева и перемешивания не предназначены для точного контроля температуры или скорости перемешивания. Однако такие устройства действительно предлагают экономию, надежность и простоту использования, когда точное управление не требуется.

    Агрегаты с биметаллическими термостатами по запросу, которые регистрируют изменения температуры верхней пластины посредством механического соединения с верхней пластиной, обеспечивают лучший контроль нагрева. Такие блоки имитируют регулирование с обратной связью и минимизируют превышение температуры.

    Для приложений, в которых контроль температуры и скорости перемешивания имеет решающее значение (стабильность терморегулирования выше ± 8 ° C и скорость перемешивания и управление лучше чем ± 20 об / мин), цифровое оборудование для нагрева и перемешивания с электронным управлением с обратной связью обеспечивает наибольшую точность и стабильность. Микропроцессорный ПИД-регулятор с замкнутым контуром контролирует температуру верхней пластины и / или скорость перемешивания и автоматически компенсирует изменения в системе относительно выбранной уставки.Эти точные регуляторы, хотя и являются более дорогостоящими, могут поддерживать определенную температуру или скорость перемешивания, сводить к минимуму превышение и недостижение температуры, точно контролировать температуру верхней плиты и раствора, а в некоторых усовершенствованных моделях даже программировать настройки линейного нагрева для воспроизводимых результатов.

    2. Диапазон и однородность

    Диапазон температур, достигаемых вашей горячей плитой, и равномерность температуры по всей ее поверхности определяются двумя факторами: составом верхней плиты (керамика, фарфор или алюминий) и типом регулирования температуры.

    Основное преимущество керамической верхней пластины заключается в том, что она быстро нагревается и обладает высокой устойчивостью к коррозии. Одним из недостатков является то, что он не обеспечивает такой же однородности температуры по поверхности верхней пластины, как другие материалы для верхней пластины. Керамические столешницы также подвержены термическому удару и не должны использоваться при нагревании металлических сосудов или песочных ванн.

    Верхние фарфоровые пластины обеспечивают улучшенную однородность температуры и хорошую устойчивость к коррозии. Однако их поверхность может несколько прогибаться при температурах, близких к максимальным.И керамические, и фарфоровые верхние пластины обеспечивают лучшую видимость образца, чем их алюминиевые аналоги.

    Превосходная однородность температуры — главное преимущество алюминиевых верхних пластин. Обычно алюминиевые верхние пластины обеспечивают однородность температуры ± 10 ° C, в зависимости от размера верхней пластины и рабочей температуры. Они идеально подходят для больших поверхностей нагревательных плит и для применений с несколькими сосудами. Хотя они, как правило, устойчивы к физическим воздействиям, они уязвимы для агрессивных сред и, как правило, их труднее чистить.

    3. Том

    Горячие плиты, мешалки и нагревательные плиты для перемешивания бывают разных размеров и конфигураций, от небольших блоков с одним резервуаром до блоков большого объема с несколькими блоками. Установки, предназначенные для синхронного перемешивания и нагрева нескольких сосудов, доступны с индивидуальным контролем перемешивания для девяти сосудов.

    4. Вязкость

    Что касается прочности магнитной связи, не все мешалки одинаковы. Способность комбинации приводного магнита и мешалки эффективно перемешивать данный раствор является функцией нескольких переменных, таких как форма и размер приводного магнита, форма и размер мешалки, расстояние между мешалкой и приводным магнитом, форма и размер сосуда, желаемая скорость перемешивания и вязкость вашего раствора.

    В нормальных условиях большинство мешалок будут адекватно работать при перемешивании семян в диапазоне от 100 до 1000 об / мин. Однако для перемешивания более вязких растворов требуется установка с большей силой магнитного сцепления: выберите мешалку с большим приводным магнитом (> 12 см в длину), мощным двигателем и емкостью для размещения более длинных стержней.

    5. Опасная среда

    Органические растворители и химические смеси часто представляют опасность в вашей лаборатории, поскольку стандартное оборудование для нагрева и перемешивания может воспламенить пары при средних и высоких температурах.Уменьшите риск повреждения, травмы и повышения ответственности, используя только взрывозащищенное оборудование.

    6. Настройте мешалку или нагревательную плиту


    Если вы хотите чего-то другого и более индивидуального, обратите внимание на конфигурируемые мешалки, горячие пластины и горячие пластины Stuart. Вы можете использовать онлайн-конфигуратор, чтобы выбрать компоненты, соответствующие вашему приложению. И вы даже можете выбрать цвет корпуса для устройства!

    Не пропустите последние сообщения в блоге! Регистрация расположена в правом верхнем углу этой страницы.#FOMO

    Сварка горячей плиты; Что тебе нужно знать.

    Сам факт, что вы читаете эту статью, означает, что весьма вероятно, что вы знаете о сварке горячими пластинами. Хороший; ты наш человек.

    Но подходит ли для вашего проекта сварка горячей пластиной? Обеспечивает ли это наилучшее решение вашей проблемы?

    Есть несколько способов склеить две термопластические поверхности; Сварка горячей пластиной — одна из них, наряду с клеем, вращением и звуковой сваркой, чтобы перечислить некоторые из них.

    Прежде чем выбрать подходящий для вас процесс, вам необходимо рассмотреть ряд факторов, каждый из которых может повлиять на ваше решение.

    Материалы Каков наиболее подходящий и эффективный процесс для склеивания материалов?

    Сварка горячей пластиной

    , безусловно, является одним из самых надежных процессов, но при определенных обстоятельствах другие применения могут дать аналогичные результаты. Группа MME будет работать с вашей командой, чтобы помочь разобраться в требованиях к продукту и тестировании, а затем подготовить материалы и дать соответствующие рекомендации для приложения.

    Масштаб Какой объем продукции вам нужно будет произвести, чтобы достичь приемлемой цены?

    Здесь вам нужно найти золотую середину. Сварка горячей пластиной часто может иметь более высокую цену при меньших количествах, но может быть лучшим вариантом в зависимости от геометрии детали, размера детали и выбора материала. Инженеры MME сотрудничают с клиентами, чтобы найти лучшее решение, соответствующее потребностям проекта.

    Тестирование Вам нужно полностью протестировать каждую деталь, чтобы подтвердить работоспособность перед поставкой?

    Качество материалов и процессов снижает риски.MME может работать с вашей командой, чтобы определить лучшие методы тестирования и построить испытательное оборудование в соответствии с вашими конкретными потребностями.

    Окружающая среда Знаете ли вы, в какой среде будет использоваться продукт?

    В условиях экстремальных температур или давления система Hot Plate Welding проходит все испытания. Но если эти факторы не играют роли, другие приложения для склеивания могут достаточно хорошо подойти для этой работы.

    Процесс Является ли выбранный вами процесс надежным и повторяемым?

    Надежность и повторяемость — два ключевых преимущества сварки горячими пластинами.Когда есть мало места для ошибки, лучше всего подходит Hot Plate Welding.

    Выбор сварки горячей пластиной — это не просто выбор приложения. Само оборудование должно работать на полную мощность, чтобы давать ожидаемые результаты.

    У нас есть две вертикальные машины, способные выполнять контактную и бесконтактную сварку, и в зависимости от размера обрабатываемой детали у них типичное время цикла составляет от 20 до 40 секунд.

    Батареи, топливные баки, автомобильное освещение, емкости для омывателя, медицинские приборы… с какими бы конкретными сборочными задачами ни сталкивалась ваша компания, мы можем предложить быстрое и эффективное решение для сварки плит.

    Для получения дополнительной информации или для организации демонстрации возможностей сварки горячими пластинами MME, свяжитесь с Аланом Кристенсеном … Ведущий инженер-технолог… ОФИС: 651 289 8932 МОБИЛЬНЫЙ: 651 270 2160 [email protected]

    Портативная электрическая плита, Промышленная плита, Электрическая и газовая плита, Плита с одной горелкой

    Что такое промышленная электрическая плита?

    Промышленная электрическая плита — это промышленный вариант обычной горячей плиты, который представляет собой небольшой портативный автономный прибор, подходящий для использования на столе.Горячая плита может быть оснащена одной, двумя, тремя или четырьмя газовыми горелками. Коммерческие плиты часто используются как автономные приборы, но они также обычно используются вместо плиты духовки или конфорки варочной поверхности. Профессиональная плита также является основным продуктом в ресторанах, которым необходимо подогревать супы, бульоны и соусы на стороне, потому что плита может эффективно освободить полноразмерные плиты для использования в фактическом приготовлении блюд.

    Переносную электрическую плиту можно легко носить с собой, она удобна для пикников, вечеринок на свежем воздухе и походов на пляж.

    Типы Горячие плиты промышленного назначения

    Электрическая плита для магазина или ресторана может работать как на газе, так и на электричестве. Переносную электрическую плиту можно принести куда угодно и сразу же использовать, если есть розетка, к которой ее можно подключить. В зависимости от электрической плиты, блоки могут работать либо от стандартного бытового напряжения 120, либо от коммерческого напряжения 240. Большинство небольших электрических плиток работают от напряжения 120, в то время как те, которые работают от напряжения 240, являются большими электрическими конфорками. единицы.

    Газовая плита, с другой стороны, не так портативна, как электрические варианты, потому что для нее обычно требуются специальные муфты и трубопроводы для присоединения к основной газовой линии. Другими словами, важно убедиться, что входное отверстие для газа портативной газовой плиты совместимо с основной газовой линией кухни.

    Для тех, кто ищет более безопасную альтернативу электрической или газовой плите, портативная индукционная плита — отличный выбор. Индукционное приготовление пищи использует индукционный нагрев для прямого нагрева посуды, в отличие от использования теплопередачи от электрических катушек или горящего газа, как в традиционной кухонной плите.Излишне говорить, что индукционные плиты намного безопаснее в использовании, чем обычные плиты, потому что в них нет открытого огня, и только сковорода выделяет тепло. Кроме того, система управления автоматически отключает элемент, если горшок отсутствует или недостаточно большой.

    Сколько конфорок должно быть у вашей Профессиональная плита ?

    Электрические конфорки с одной или двумя конфорками — это обычно легкие варианты, которые лучше использовать для разогрева соусов и супов или для легкого тушения овощей.Большие электрические конфорки — это модели для тяжелых условий эксплуатации, которые обычно имеют более трех конфорок. Эти более крупные конфорки также имеют прочный корпус, обычно сделанный из толстых чугунных или стальных решеток, и обладают достаточной мощностью, чтобы вы могли легко приготовить широкий спектр продуктов или даже заменить полноразмерную плиту.

    Выбор количества конфорок, которое должна иметь ваша профессиональная плита, во многом зависит от загруженности вашего заведения. Компании с более легкой повседневной нагрузкой получат выгоду от одной электрической плиты или электрической плиты с двумя конфорками, в то время как те, у кого относительно большая рабочая нагрузка, выиграют больше от коммерческих плиток с четырьмя или более конфорками.

    Неисправности и неправильное использование горячей плиты

    Редакция 1/2021

    За последние несколько лет в Пенсильвании и других научно-исследовательских учреждениях было зарегистрировано несколько инцидентов и опасных ситуаций, связанных с нагревательными плитами. Причиной каждого инцидента была либо неисправность электроники, либо ошибка пользователя. Следующее предупреждение описывает некоторые из этих событий в Пенсильвании и дает указания, как избежать этих инцидентов в вашей лаборатории.

    Январь 2021: Пост-доктор использовал комбинированную пластину для перемешивания при нагревании для перемешивания Вестерн-блоттинга в холодной комнате в течение ночи.Через несколько часов резервуар расплавился и загорелся из-за неисправности электроники или из-за того, что исследователь не заметил включения функции нагрева.


    Январь 2016 г .: Аспирант химического факультета сообщила, что ее плита Corning PC-420D неожиданно нагрелась до высокой температуры во время операции с участием персонала. Температура контролировалась как датчиком термопары, подключенным к горячей пластине, так и аналоговым термометром.Температура горячей плиты спонтанно превысила заданную температуру 80 ° C, что вызвало небольшой пожар, который был быстро потушен.

    Март 2015 г .: Аспирант химического факультета сообщила, что ее плита Corning PC-420D неожиданно нагрелась до высокой температуры, когда регулятор нагрева был в положении «выключено».

    июль 2014 г .: Студент-химик вошел утром в лабораторию и обнаружил, что его вытяжной шкаф горит.Огонь возник из-за горячей плиты, которую оставили включенной на ночь, но, как сообщается, в то время не включали и не использовали для каких-либо экспериментов. Предполагаемой причиной была неисправность горячей плиты Corning модели PC-320, которая могла самопроизвольно нагреться до максимальной температуры.

    12 мая 2012 г .: В лаборатории химии в 1958 г. произошел пожар, когда в лаборатории была оставлена ​​горячая плита, и воспламенились горючие материалы.

    31 марта 2011 г .: Пожар в здании клинических исследований произошел, когда вместо мешалки была включена функция нагрева горячей плиты, что привело к возгоранию в вытяжном шкафу.

    Неисправности электроники

    СТАРЫЕ ОБОРУДОВАНИЕ

    Плиты, изготовленные до 1984 года, не имеют регуляторов с обратной связью по температуре и могут самопроизвольно и быстро нагреваться выше заданной температуры в положении «ВКЛ».

    Известно, что эта проблема проявляется в моделях Corning PC-35 и PC-351 и Thermolyne SP46925.

    НОВОЕ ОБОРУДОВАНИЕ

    Некоторые конфорки имеют красный свет, который указывает на то, что конфорка все еще включена или еще горячая.Выключение электропитания конфорки не отключает нагреватель от источника электроэнергии. Процессоры работают, пока устройство подключено к сети. В случае сбоя прошивки устройство все еще может начать нагреваться, когда выключатель и свет выключены.

    Известно, что воздействие таких элементов, как холод, влага, агрессивные газы и пар, увеличивает вероятность сбоев процессора, хотя эта проблема также наблюдалась в почти новом оборудовании.

    ЧТО МОЖНО СДЕЛАТЬ:

    См. СОП по реакциям при нагревании / Информационный бюллетень в Плане химической гигиены для получения дополнительной информации о безопасном нагревании при химических реакциях.

    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ОБОРУДОВАНИЯ:

    • Замените конфорки, изготовленные до 1984 года. Обрежьте шнур оборудования перед тем, как выбросить его.

    • Содержите конфорки в хорошем состоянии. Известно, что воздействие таких условий, как холод, влажность, разливы химикатов, коррозионные пары и газы, увеличивает вероятность выхода из строя электроники. Немедленно и тщательно удалите все разливы.Не используйте конфорки в холодных комнатах и ​​не храните оборудование в шкафах, где хранятся агрессивные химикаты.

    • Заменить поврежденное, неисправное и ненадежное оборудование. Отремонтируйте или замените конфорки с признаками повреждения, такими как коррозия или поврежденные электрические шнуры. Любое оборудование (электрическая плита или датчик температуры), которое демонстрирует неожиданные колебания температуры или ненадежный контроль температуры, должно быть немедленно выведено из эксплуатации для ремонта или замены.

    • Купите конфорки с дополнительными устройствами безопасности. Оборудование с независимыми цепями управления и уставками безопасности должно использоваться, когда необходимы автономные операции по обогреву. RCT Basic от IKA является примером горячей плиты с этими функциями. Узнайте об этих элементах управления и используйте их, когда это возможно.

    БЕЗОПАСНЫЕ МЕРОПРИЯТИЯ РАБОТЫ ДЛЯ СНИЖЕНИЯ ВЕРОЯТНОСТИ ИНЦИДЕНТОВ

    • Используйте пластины только для перемешивания, если нагрев не требуется. Это особенно важно при перемешивании в емкостях, не являющихся термостойкими, или при смешивании материалов, которые никогда не должны подвергаться нагреву, например, при нагревании с потенциалом воспламенения, взрыва или выделения газа.
    • Запросите ярлыки «перемешать» и «нагреть» для конфорок. Чтобы уменьшить вероятность непреднамеренного включения нагрева вместо функции перемешивания, EHRS предлагает наклейки, которые можно наклеить на ручки конфорок, чтобы четко обозначить их функцию.Щелкните здесь, чтобы запросить наклейки через наши предупреждающие знаки и форму запроса этикеток.
    • Не храните легковоспламеняющиеся и горючие материалы в вытяжном шкафу или рядом с плитами. Контейнеры с химическими веществами, контейнеры для легковоспламеняющихся отходов и горючие материалы, такие как бумажные полотенца, не должны храниться на плитах или рядом с ними, независимо от того, используется ли плита в данный момент.
    • Надежно закрепите датчик температуры в ванне или нагревательном блоке. Если датчик температуры показывает температуру окружающей среды, конфорка будет продолжать нагреваться выше заданной температуры.
    • Внимательно следите за температурой. Не отходите от плиты, пока ванна не достигнет желаемой температуры и не стабилизируется на ней в течение нескольких минут. При нагревании химикатов контролируйте температуру раствора отдельно от температуры ванны.
    • Если горячую плиту необходимо использовать без присмотра, составьте план по снижению рисков.
      • Разместите табличку «Работа без присмотра» с описанием реакции или материалов, которые нагреваются.Включите дату и контактную информацию для экстренного вызова лица, ответственного за работу.
      • Еще раз убедитесь, что из вытяжки удалены все легковоспламеняющиеся и горючие материалы.
      • Используйте оборудование с резервным управлением безопасностью, такое как RCT Basic от IKA.
      • Надежно закрепите шланги конденсатора и датчики температуры.
      • Не оставляйте устройство без присмотра, пока заданная температура не будет достигнута и поддерживается.

    СНИЖЕНИЕ ТЯЖЕСТИ В СЛУЧАЕ НЕИСПРАВНОСТИ

    • Удалите все легковоспламеняющиеся и горючие материалы из вытяжки. и верните все контейнеры с химическими веществами на их надлежащее место хранения сразу после выдачи.
    • Отключайте конфорки, когда они не используются. Отключение конфорки от источника питания — единственный способ гарантировать, что сбой процессора не приведет к самопроизвольному нагреву. Убедитесь, что ваши конфорки отключены от сети в конце рабочего дня.
    • Не оставляйте работающую плиту без присмотра. Используйте плиты только тогда, когда вы будете в лаборатории, чтобы постоянно контролировать процесс. Если это невозможно, воспользуйтесь приведенными ниже инструкциями, чтобы снизить риск.

    Дополнительная информация о неисправностях электроники нагревательной плиты:

    Отдел безопасности исследований Университета Иллинойса: предупреждение о неисправности горячих пластин

    https: // старый.drs.illinois.edu/News/Warning-about-malfunctioning-hotplates

    Национальная лаборатория Лоуренса Беркли: отказ переключателя горячей плиты

    http://www2.lbl.gov/ehs/Lessons/pdf/FinalHotPlateLL.pdf

    Северо-Западный университет: вопросы безопасности при контроле нагрева плит

    Журнал химического здоровья и безопасности. (2019). Догонять беглых горячих плит. Получено 8 января 2021 г. из ACS Chemical Health & Safety: https: // dchas.org / wp-content / uploads / 2019/03 / Catching-up-with-runaway-hot-plate.pdf.

    Страница не найдена | Parts Town

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединили усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет!

    RSCS и Parts Town объединили свои усилия, объединив знакомую команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Чего можно ожидать:

    • Больше всего запчастей на планете — все OEM, все время
    • Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, найдено в партстауне.com и наше ведущее в отрасли мобильное приложение
    • Исключительный опыт работы с клиентами от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
    • В более поздние часы, чем кто-либо другой — предлагает поддержку и отправка всех заказов на складе до 9 вечера по восточному времени

    Чего можно ожидать:

    Готовы начать? Погнали!

    Продолжайте движение в Parts Town

    Ищете запчасти для оборудования для напитков?

    Marmon Link — это новый дом для оригинальных запчастей для семейства производителей оборудования Marmon.Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и Короля сабли.

    Блог — Подкаст Hot Plate Food and Drink

    В нашем 50-м выпуске — Пандемия против ирландских пабов. Может ли вино быть чище? Закваска брожения. И волшебные моллюски.

    К Джошне снова присоединилась Сьюзан Бойл, консультант по напиткам, исследователь, писатель, рассказчик и исполнитель из Ирландии. Она пишет о пиве, представляет тематику напитков на ирландском национальном телевидении и радио, ведет дегустации и мастер-классы.Сьюзен также является частью компании Two Sisters Brewing, производящей Brigid’s Ale. Она занимается докторской степенью в Технологическом университете Дублина, уделяя особое внимание важности рассказывания историй и места для напитков, и получила награду выдающегося докладчика на Оксфордском симпозиуме продуктов питания и кулинарии за свое исследование. Сьюзан недавно была назначена стипендиатом программы Фулбрайт «Творческая Ирландия» в Смитсоновском музее американской истории.

    Это особенно трудное время для баров и ресторанов по всему миру, которые обычно собирают людей лично.Мы углубляемся в точку зрения Сьюзан на ее семейный бизнес — ирландский паб. Эти пабы являются центром сообществ в Ирландии, так как же они поживают и как пандемия влияет на благополучие ирландцев, которые с ними связаны?

    Люди спрашивают: «Как я могу выпить больше вина без каких-либо последствий от употребления большего количества вина?» Хотя движение за чистое питание — это не так уж и плохо, очевидно, что есть элемент попытки съесть свой торт и съесть его, когда дело доходит до алкоголя. Это делает призывы знаменитостей буквально мыть виноград еще более абсурдными … мы пытаемся понять, где провести черту.

    Хотя мы не поддерживаем никаких действий, основанных на в значительной степени необоснованных доказательствах, нам нравится предположение, исходящее из некоторых стран, о том, что ферментированные овощи могут снизить риски смертности, связанные с COVID-19.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
