Как проверить компрессор холодильника: работает или нет
Техника перестала включаться и работать? В первую очередь проведите диагностику мотора — эту деталь называют «сердцем». Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками.
Принцип работы и устройство мотора
Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.
Поэтому, если с работой компрессора возникли проблемы, он не будет создавать давление либо его будет недостаточно для нормальной работы.
Степень охлаждения — температуру в камере — регулирует термостат.
От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.
С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.
Состоит электромотор из пусковой и рабочей обмотки, а также реле.
К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.
Проверка работоспособности
По каким причинам компрессор перестает работать:
- Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
- Сломалось пускозащитное реле.
- Неисправна проводка.
Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.
Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.
Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:
- Отсоедините проводку от контактов.
- Перекусите трубки мотора, которые соединяют его с другими частями.
Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.
- Открутите крепежные болты кожуха и достаньте из корпуса.
- Отсоедините реле, выкрутив винты.
- Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
- Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.
Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.
- Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.
Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.
- Вам нужно измерить давление.
- Подсоедините к нагнетающему штуцеру шланг с отводом.
- Запустите мотор.
- Измеряйте давление.
- Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
- Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.
Компрессор с давлением менее 4 Атм — нерабочий.Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.
Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

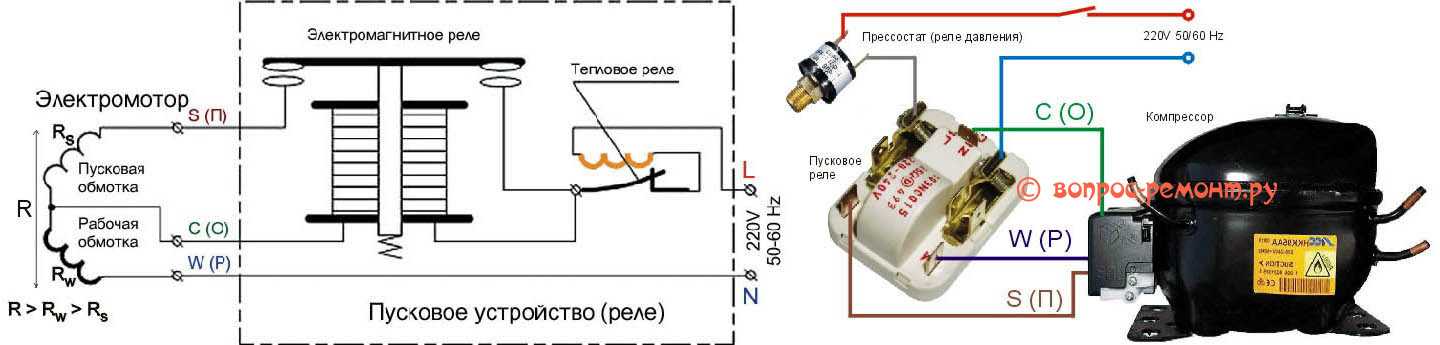

Выполните подключение двигателя через шнур по схеме:
В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.
- До этого диагностика проводилась без реле, теперь подключите его к мотору.
- Выполните запуск.
- Вооружитесь тестером с клещами.
- Прижмите клещами сетевой провод, который ведет к прибору.
- Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.
Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.
Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:
пошаговая видео-инструкция. Как проверить работоспособность компрессора холодильника – 8 этапов
В этой статье мы расскажем, как проверить компрессор холодильника за восемь этапов. От работоспособности данного узла зависит поддержание низкой температуры в холодильных камерах техники. Создавая разницу давления на разных участках линии, он распространяет хладагент по всей системе.
Расположение компрессора на задней панели холодильника
Что понадобится для проверки компрессораЕсли гарантийный срок холодильника еще не истек, лучше всего обратиться в сервис. Специалисты не только проверят работу компрессора, но и смогут выполнить ремонт поврежденных деталей
Перед тем как проверить работоспособность компрессора холодильника убедитесь, что у вас есть необходимые приборы и инструменты:
- Мультиметр.
- Манометр.
- Паяльная лампа (горелка).
- Кусачки.
- Отвертка.
- Надфиль.
Если у вас нет тестера, демонтаж компрессора нецелесообразен, поскольку вы не сможете выполнить замеры сопротивления.
Мультиметр для проверки работы компрессора холодильника
Проверка работоспособности компрессора – 8 шагов
Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.
Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.
Устройство компрессора холодильника
Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:
1. Отсоедините все трубки от компрессораЧтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками.
Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.
Устранение соединений компрессора холодильника
2. Демонтируйте компрессор с основанияПосле обрезания магистрали возможен быстрый выход хладагента наружу. Поскольку данный компонент взрывоопасен, не используйте в данный момент электроприборы, перекройте газ и обеспечьте проветривание помещения
После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.
Убираем остатки труб при помощи горелки
3. Снимите пусковое реле
До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле.
Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.
Пусковое реле холодильника
4. Зачистите краску на проверяемых поверхностяхОплавленные контакты реле свидетельствуют о неисправности компрессора
Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.
5. Проверьте обмотку мультиметромЗамер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:
- Между парой горизонтальных – 30 Ом.
- Между нижним и верхним левым – 20 Ом.
- Между нижним и верхним правым – 15 Ом.
Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.
Проверка обмотки компрессора мультиметром
6. Проверьте рабочую линию на обрывЕсли показатели сопротивления не превышают 8-10 Ом, скорее всего в обмотках есть межвитковое замыкание. Чем ниже этот уровень, тем больше вероятность их повреждения
Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:
- Участку меди на штуцере.
- Проходным проводам.
Проверка уровня сопротивления компрессора мультиметром
Если оборудование работает правильно, данные об обрыве будут выведены на экран.
Наличие сопротивления свидетельствует о серьезных неисправностях.
Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:
- Подсоединить трубку отвода к штуцеру нагнетания.
- Зафиксировать показания при включенном компрессоре.
Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.
Проверка давления в компрессоре при помощи манометра
8. Проверьте силу тока
Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:
- Присоединить реле к компрессору.
- Включить систему.
- Взять клещами тестера сетевой провод.
При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.
Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам компании «ТЕР-Маркет», позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!
Как узнать, неисправен ли компрессор холодильника?
Если ваш холодильник не работает должным образом, проблема может быть в компрессоре. В этой статье я расскажу, как устранить неполадки с помощью цифрового мультиметра. Смотрите также видео.
Раскрытие информации: Мы можем бесплатно получать комиссионные за соответствующие покупки, совершенные по ссылкам на продукты в этой статье.
Компрессор — сердце любого холодильника. Это двигатель в задней части холодильника, который отвечает за циркуляцию хладагента в холодильнике. Когда он не работает, холодильник не охлаждает и не замораживает продукты должным образом при правильно настроенном термостате.
Одним из признаков того, что компрессор холодильника неисправен или требует вашего внимания, является его работа без охлаждения. Вы можете определить это, если лед начинает таять и не будет образовываться, или если холодильная камера станет немного теплее. Кроме того, порча продуктов в холодильнике может быть признаком того, что что-то не так.
Но прежде чем звонить специалисту по системам вентиляции и кондиционирования воздуха, чтобы тот пришел и починил ваш холодильник, полезно самостоятельно устранить неполадки, чтобы выяснить, что может быть не так. Также хорошо не быть в неведении относительно того, что нужно исправить. И если вы такой же ловкий парень, как я, вы можете попытаться исправить некоторые небольшие проблемы и сэкономить немного денег.
В этом посте я покажу вам, как проверить компрессор вашего холодильника с помощью мультиметра, чтобы вы могли определить, пора ли наполнить, заменить или вообще купить новый холодильник.
Зачем вам проверять компрессор холодильника?
Как я уже говорил, компрессор холодильника является сердцем любого холодильника. Когда он не работает должным образом, холодильник не будет охлаждать продукты. Другими словами, холодильник с неисправным компрессором так же хорош, как ящик для хранения.
Итак, одна из причин, по которой вам может понадобиться проверить компрессор холодильника, заключается в том, что он работает без охлаждения. Другие причины включают перегрев или вообще не работающий компрессор.
Как протестировать холодильник компрессор
Тестирование THK1340YCF CompressorИнструменты:
- Цифровой мультиметр
- Phillips Detriver
Инструкции
.
Шаг 2: Снимите холодильник со стены, чтобы получить доступ к задней стороне.
Вы даже можете повернуть его, чтобы получить хороший доступ к задней части.
Шаг 3: С помощью отвертки снимите заднюю крышку или поддон для воды (для небольших холодильников), чтобы получить доступ к компрессору. Компрессор — это металлический цилиндр, который вы видите в задней части холодильника. Удалите все, что может помешать вам получить к нему доступ.
Шаг 4: Отвинтите установочный винт на крышке реле, чтобы получить доступ к блоку реле. Здесь со стороны компрессора заканчиваются электрические шнуры.
Этап 5: Снимите блок реле с компрессора. Если он твердый, осторожно подденьте его плоской отверткой, чтобы не сломать и не погнуть штыри.
Шаг 6: После извлечения узла реле вы увидите три штыря, торчащие из компрессора. Они обеспечивают электрическое соединение с обмотками двигателя в компрессоре.
Зубцы расположены треугольным образом. Либо один сверху, а два снизу, либо наоборот.
Единственный контакт сверху или снизу является общим контактом, а два других подключаются к катушке стартера и основной/рабочей катушке соответственно.
Шаг 7: Проверьте обмотки компрессора с помощью цифрового мультиметра. Вот как это сделать:
Как найти и устранить неисправность компрессора холодильника с помощью цифрового мультиметра
- Подключите черный щуп или штекер к порту с маркировкой «ОБЩИЙ», а красный — к порту с маркировкой «В/Ом» на вашем мультиметр.
- Настройте мультиметр на измерение сопротивления или сопротивления в омах.
- Измерьте сопротивление катушки стартера, подключив черный наконечник щупа к общему контакту, а красный щуп — к контакту обмотки стартера на компрессоре.
- Измерьте сопротивление основной/рабочей обмотки, подключив черный наконечник щупа к общему контакту, а красный щуп – к контакту основной/рабочей обмотки компрессора.
- Определите сопротивление как основной/первичной, так и пусковой/вторичной катушек, подключив один щуп к штырю катушки пускателя, а другой щуп к штырю основной/рабочей обмотки.
- Измерьте сопротивление между обмотками компрессора и землей, подключив один щуп к корпусу компрессора, а другой к каждому из двух щупов обмотки двигателя. Возможно, вам придется немного поцарапать зонд, чтобы обнажить металлическую поверхность, если ваш компрессор покрыт.
- Запишите измерения.
Шаг 8: Сравните измерения со значениями производителя. Вы можете получить значения из руководства по ремонту компрессора, которое вы можете легко найти, выполнив поиск по его серийному номеру в Интернете.
Шаг 9: Интерпретируйте показания. В приведенной ниже таблице приведены сводные данные о том, что нужно делать с измерениями сопротивления.
Как интерпретировать показания
| Измерение | Цель | Правильное чтение |
|---|---|---|
| Между стартовым стимулом и общим | 907. ЗАКРЫТИЯ. стоимость производителя||
| Между основным/рабочим контактом и общим | Измеряет сопротивление основной обмотки | должно быть в пределах 5% от значения, указанного производителем |
| Между основным и пусковым контактами стартера и основной обмотки | должно быть суммой двух верхних значений | |
| Между главным штифтом и корпусом компрессора | Определяет сопротивление между основной обмоткой и землей | Должна быть разомкнутая цепь или (OL) |
| Между штифтом стартера и корпусом компрессора | Измеряет сопротивление между обмоткой стартера и землей | Должна быть разомкнутая цепь или (OL) значения не находятся в пределах 5% от того, что указано в руководстве по ремонту, то вы знаете, что компрессор вашего холодильника начинает поддаваться. Кроме того, если есть непрерывность между обмотками и корпусом, то двигатель закорочен, и вы должны его заменить.Если значения правильные и компрессор работает, но не охлаждает, пора заправить фреоном. Свяжитесь с парнем HVAC, чтобы прийти и пополнить его для вас. Наконец, если значения верны, но компрессор не работает, значит, неисправно реле или главный источник питания компрессора. Вы можете попробовать проверить компрессор без блока реле, чтобы убедиться, что он в порядке. Вот как с помощью цифрового мультиметра определить неисправность компрессора холодильника, если он не работает должным образом. Как проверить компрессор холодильника с помощью мультиметра [видео]В этом видео я показываю, как легко проверить компрессор холодильника с помощью мультиметра, чтобы убедиться, что он неисправен. Джулиус Джулиус днем работает инженером-электриком, а ночью ведет блог. На протяжении всей своей карьеры он использовал множество инструментов и понял, что правильный выбор инструмента для работы — это первый шаг к правильному выполнению работы. Холодильник не охлаждает? Вот как это исправитьРаспространенная проблема с холодильниками — они перестают охлаждать. Это может быть невероятно раздражающим, так как это их работа номер один! Хорошей новостью является то, что это может быть что-то простое, вызывающее проблему, которую вы можете решить самостоятельно. Вот основные компоненты, которые необходимо проверить. Змеевики конденсатораНачните с проверки змеевиков конденсатора. Иногда на них может скапливаться грязь, из-за чего они работают неправильно. Проверить катушки легко; вам просто нужно:
Основной функцией двигателя вентилятора конденсатора является проталкивание воздуха через змеевики конденсатора. Когда двигатель вентилятора конденсатора выходит из строя, ваш холодильник не может охлаждаться. Вот как проверить двигатель:
В зависимости от марки и модели вашего холодильника может быть установлен один или несколько вентиляторов испарителя. Когда они ломаются, холодный воздух не может циркулировать из морозильной камеры в холодильную. Для проверки двигателя вентилятора испарителя:
Если вы так и не нашли виновника того, почему ваш холодильник не охлаждает, то следующее, что нужно проверить, это пусковое реле. Пусковое реле предназначено для работы с пусковой обмоткой для обеспечения работы компрессора. Лучший способ проверить пусковое реле:
Термостат контроля температуры подает напряжение на двигатель вентилятора испарителя, компрессор и, если он есть в вашем холодильнике, на двигатель вентилятора конденсатора. Когда он выходит из строя, ваш холодильник не может производить холодный воздух. Для проверки термостата контроля температуры:
Следующим компонентом, который необходимо проверить, является пусковой конденсатор. Этот компонент помогает питать компрессор при его запуске. Когда он выходит из строя, компрессор не может запуститься, и ваш холодильник не может нормально охлаждаться. Для проверки:
Термистор контролирует температуру в холодильнике и затем передает ее на плату управления. Когда он перестанет работать должным образом, это отрицательно скажется на температуре вашего холодильника. Для проверки термистора необходимо:
Другой возможной причиной проблемы является неисправный компрессор. Компрессор представляет собой насос, который сжимает хладагент, а затем прокачивает его через змеевики испарителя и конденсатора. Для проверки компрессора:
|
Вот почему он рассказывает об инструментах и тестирует/просматривает их в этом блоге.
Если катушки не загрязнены, они, вероятно, в порядке, и вы можете перейти к следующему компоненту — держите холодильник подальше от стены.
После замены вы можете снова подключить холодильник и посмотреть, устранена ли проблема.
