Как правильно установить газлифт: Установка газлифта: способы, правила

Как правильно установить газлифт с регулировкой высоты

Газовые пружины – фурнитура для регулировки высоты фасадных панель, кресел, стульев, столов и других предметов мебели. Газлифт позволяет плавно открыть дверцу кухонного шкафчика, зафиксировав его в вертикальном положении, или использовать для регулировки высоты офисного кресла.

В качестве перепускной среды в газлифте используется азот. Современные конструкции позволяют прикладывать минимальные усилия для регулировки высоты с помощью газовой пружины. Рассмотрим особенности установки газлифта с регулировкой высоты.

Особенности и преимущества газлифта

Использования газлифта для оборудования различной мебели позволит сделать ее комфортной и функциональной. Это достаточно простой механизм, который позволяет устанавливать дверцы шкафчиков в любое положение, поднимать и опускать кресла и столы.

• удобное открытие и закрытие дверей мебели, регулировка высоты стола или стула;
• прочное удерживание фасадов в верхнем положении;
• широкий ассортимент видов и размеров газлифтов, позволяющий подобрать оптимальный вариант для мебели;
• бесшумная работа;
• высокое качество механизма, стойкость к коррозии и длительный срок службы;
• минимальное усилие, требуемое для закрытия механизма.

Однако преимущества газлифтов применимы только в случае покупку качественных механизмов, их правильным выбором для конкретной мебели и соблюдении правил монтажа и эксплуатации.

Инструкция по установке газлифта

Для монтажа газовой пружины потребуется соблюдение простых этапы выполнения работ:

1. Подобрать оптимальный по характеристикам газлифт с учетом его назначения и максимальной нагрузки. Подбирать газлифт следует с учетом маркировки на его упаковке.
2. Для удобства монтажа газлифта следует перевернуть шкаф, к которому он будет монтироваться.
3. Нанести разметку для крепления петель, используя при этом шаблон. Его можно приобрести вместе с газлифтом или взять напрокат. Шаблон выполнен из пластика.
4. Для установки саморезов следует просветлить неглубокие отверстия.
5. Вырезать посадочные места под чашки петель, используя при этом коронку.
6. Петли установить при саморезов, используя при этом шуруповерт.
7. Нанести на стенки шкафа разметку с тыльной стороны фасада. Для этого удобно использовать специальную таблицу, которая содержит разметку креплений газлифтов.
8. Установить шкаф в проектное положение и проверить, насколько правильно относительно горизонта расположены открытые створки.
9. Если дверца не открывается под прямым углом, необходимо правильно отрегулировать подъемный механизм.
10. Схема содержит расстояния от оси креплений до края дверцы. Правильное положение можно выставить, если ослабить крепление и сдвинуть петлю в нужном направлении.
11. При окончании регулировки саморезы следует тщательно закрутить.

Особое внимание в процессе установке газлифта следует уделить процессу разметки. Даже малейшие ошибки могут привести к порче мебели или газовой пружины.

Советы по монтажу газлифтов

Для надежной работы газовых пружин необходимо следовать основным рекомендациям по их монтажу:

1. Чтобы дверцы шкафов закрывались максимально плавно, рекомендуется использовать петли «Blum» или «Boyard». Их особенностью является вмонтированные в них доводчики. При этом система «Boyard» обойдется немного дороже, однако гарантирует максимально высокий комфорт от использования и длительный срок службы.
2. Чтобы фасадные панели закрывались максимально плотно, на месте смыкания рекомендуется дополнительно установить магнит.
3. Панель с открытием вниз не рекомендуется устанавливать в шкафу, который расположен слишком низко.
4. Чтобы избежать неприятного звука при закрытии дверцы, дополнительно следует поставить доводчик.
5. Для проема выше 50 см дверцу следует сделать из двух плоскостей, которые необходимо соединить между собой рояльными или одиночными петлями. При двойном открытии проема можно получить доступ сразу же ко всем полкам.
6. Если шкаф имеет высоту более 22 см, необходимо использовать амортизаторы, длина которых составляет как минимум 7 см.

Газлифты могут использоваться для оборудования кухонных гарнитуров, офисных кресел, столов, стульев и другой мебели. Их можно применять в спальне, на кухне, на балконе или в прихожей. Газлифты отличаются длительным сроком службы, однако в случае выхода из строя не подлежать ремонту и требуют замены.

Инструмент для монтажа газлифта

Для установки газлифта своими руками потребуется набор инструментов. Для выполнения работ потребуется:

1. Измерительные приборы. Лучше всего приготовить метр, линейку и рулетку. От точности измерений будет зависеть качество проведения монтажных работ.
2. Молоток и плоскогубцы.
3. Дрель. Удобнее использовать электрическую дрель.
4. Отвертка или шуруповерт для выполнения крепления саморезов. Быстрее и надежнее воспользоваться шуруповертом.

Данный набор инструментов имеется практически в каждом доме, поэтому проблемы с монтажом газлифта возникают редко.

Заключение

Газлифты расширяют функциональность кухонной и другой мебели. К тому же их цена не настолько высока, чтобы отказаться от их использоваться с экономической точки зрения. Если бюджет невелик, можно сэкономить на монтаже газлифтов. Данные конструкции выпускаются единым блоком, что делает их установку достаточно простой при соблюдении простых правил и рекомендаций. Однако малейшие нарушения правил монтажа приведут к неправильной работе газовой пружины. А это не только скажется на функциональности мебели, но и может стать причиной ее быстрому выходу из строя.

Как выбрать и установить газлифт для кухонных шкафов

Газлифт пришел в мебельную индустрию из автомобильной промышленности. Но на сегодняшний день область применения газового лифта распространилась гораздо дальше автомастерской.

Сферы, которые используют данный механизм:

• строительные области;
• промышленность;
• изготовление окон и других запорных устройств;
• аэрокосмические технологии.

Подъемные механизмы имеют различные характеристики и размеры, что дает возможность выбора оптимальный варианта.

Содержание

1. Конструкция газового лифта
2. Разновидности газлифтов
3. Подбор амортизаторов для мебели
4. Правила выбора
5. Расчет нагрузки газлифта относительно размера и веса фасада
6. Определение технических параметров
7. Технология установки
8. Способы крепления
9. Инструменты и материалы
10. Схема установки газлифта
11. Как снять газлифт с дверцы
12. Популярные производители газовых лифтов

Конструкция газового лифта

В этой системе используется азот в качестве обходного пути. Для выдвижения самого штока потребуется приложить небольшое усилие и он полностью выдвинется из внешней полости. А, легко нажав на дверь, вы вновь задвинете ствол вовнутрь.

Строение у газлифта достаточно простое. В нижней его части находится петля в которой имеются два продольных отверстия. А сам шток имеет диск, в котором находятся три крепежных отверстия. Так, петля крепится к самой стойке шкафа, а диск, непосредственно, к передней панели с внутренней стороны.

Разновидности газлифтов

Газовые лифты и виды газовых амортизаторов имеют отличия, исходя из применения.

В зависимости от направления открывания дверок фасада газовые лифты делятся на подъемные и секретерные:

1. Газлифт прямого действия. В подобных системах изначальное положение стержня всегда растянуто по длине. Система часто используется в мебельном производстве на фасадах открывающихся верх.
2. Газовый лифт обратного действия — секретерный механизм. В такой конструкции шток выдвигается при открытии дверки вниз.

Есть три основных положения для открытия по отношению к стенке шкафа — это 110°, 90° и 70°. Этот угол задается, согласно  приложенной инструкции, установочными размерами в определенном диапазоне.

Устройства различаются и по показателям давления в баллоне:

• 50H,
• 80H,
• 100H,
• 120H.

К тому же, различие есть и в длине самого цилиндра и поршня:

• 164 мм,
• 244 мм,
• 355 мм.

Важно знать, что эти механизмы недолговечны По истечении срока эксплуатации, и выхода его из строя, потребуется только его замена.

По структуре механизма газовые лифты для мебели бывают:

1. Фрикционные (их еще называют пошаговыми) — это самые простые. Используя их, достаточно слегка потянуть дверку, чтобы она открывалась и зафиксировалась в нужном положении.
2. Автоматические. Это более дорогостоящие технологичные современные подъемные механизмы. Работают они на электроприводах. При использовании данного механизма достаточно слегка прижать створку двери, чтобы она открылась. Закроется же она автоматически после истечения заданного времени.

Подбор амортизаторов для мебели

Чтобы правильно подобрать изделие обеспечить долгую его работу, следует ориентироваться на следующие параметры:

тип амортизаторов;
технические характеристики;
надежность производителя.
Важно! Если изделие подобрать неправильно, это значительно уменьшит срок его службы. А учитывая тот факт, что газлифты ремонту не подлежат, придется тратить время и деньги на покупку и монтаж нового изделия раньше, чем это регламентируется производителем.

Правила выбора

Для того чтобы грамотно выбрать модель газового лифта, понадобится провести расчет силы сжатия механизма, а также определиться с размерами изделия (он будет напрямую зависеть от размеров шкафчика для кухни).

В таблице указан выбор класса газового амортизатора в зависимости от веса фасада:

Расчет нагрузки газлифта относительно размера и веса фасада

Начиная установку газового упора на кухонный шкаф, предварительно проводят расчет. Вычисляется:

Размер мебельного фасада. Чтобы правильно выбрать длину устройства нужно измерить высоту самого шкафа. Стандартный мебельный шкаф с вертикальным открытием имеет высоту 36 см. Для такой конструкции идеально подойдет газлифт размером 35,5 см.
Габариты. Размер газлифта определяется только когда шток выдвинут на всю длину. Стандартными размерами изделия считаются 35,5 см, 24,8 см и 16,4 см. Такой диапазон позволяет выбрать стандартную систему практически под каждый размер мебели.
Для расчета мощности устройства следует учитывать полный вес двери, на которую устанавливается лифт.

Определение технических параметров

Для того чтобы провести монтаж и не ошибиться, необходимо учитывать давление внутри цилиндра, которое определяет уровень сжатия самой пружины. Такой показатель следует измерять в Ньютонах (Н). Пишется он непосредственно на корпусе изделия и в техпаспорте, который к нему прилагается.

Чтобы рассчитать давление, нужно умножить вес двери на 10 Ньютонов. К примеру, вес створки двери 8 кг. Следовательно, расчеты происходят таким образом: 8 х 10 = 60 Н. ТО есть, мощность газлифта, указанная производителем должна равняться 60 Ньютонам.

Технология установки

Установка лифта на кухонный шкафчик начинается с предварительного расчета мощности и выбора рабочего инструмента. Потом следует сделать разметку и убедиться в соответствии параметров.

Важно! Обязательно проверьте соответствие длины в сложенном виде и выдвинутого штока габаритам шкафа.

Способы крепления

Различают следующие методы крепления кухонной мебели при помощи газлифтов:

Пластинами из металла, которые закрепляются к шкафчикам саморезами.
Специальными креплениями, рекомендованными производителями мебели. Их еще называют ввертышами.
Обратите внимание на то, что все элементы для правильного крепежа зачастую поставляются вместе и изделием.

Инструменты и материалы

Чтобы установить газлифт не повреждая шкаф, потребуется полный набор инструментов для монтажа.

Вам потребуется:

измерительный инструмент;
молоток с плоскогубцами;
шуруповерт;
отвертка.
Важный момент! Вначале установки газлифта на кухонный шкаф следует произвести расчеты и нанести разметку на нишу шкафа. При этом отмечаются центры точек и в самой нише, и на двери.

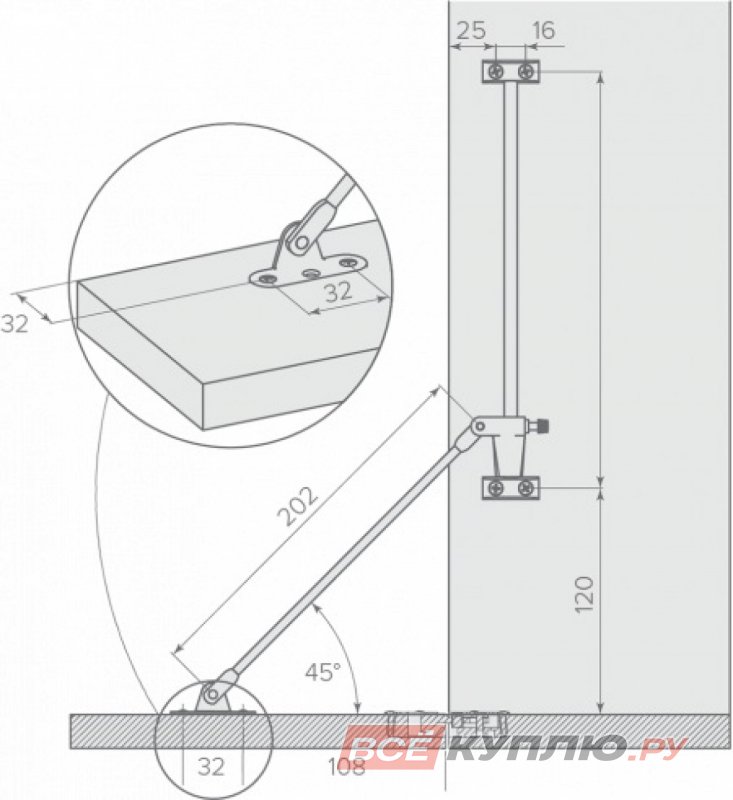

Схема установки газлифта

Установка газлифта на кухонный шкаф производится таким образом:

Основание нужно закрепить к стенкам шкафа сбоку.
Затем устанавливаются необходимые крепежные элементы. Тут же прикручивается кронштейн, за который цепляется головка газлифта.
Важно, чтобы центр крепления совпадал с вашими отметками. Если все в порядке, можно приступить к фиксации саморезами основания устройства.
По этому же принципу производится и крепление двери к самой мебели.
Помним, что угол наклона самой петли равняется 8 градусам иначе будет неправильный угол в открытом положении.

Монтируется газлифт для кухонных шкафов путем крепления основания в точке разметки на боковой стенке мебели. Кронштейн устанавливается в боковую стенку в ранее отмеченных точках, а головка лифта просто заходит в него.

Таким же способом монтажное основание устанавливается и на внутренней поверхности шкафчика. Важно помнить, про правильный угол подъема. Наклон петли, должен равняться приблизительно 8 градусам.

После установки всех кронштейнов на них ставится сам газлифт. При легком нажатии на шародержатель должен раздаться щелчок. Он свидетельствует о том, что устройство зашло в паз. Главное тут не перепутать положение. Помним, что внутри шкафа должен находится поршень, а на дверке – шток.

Как снять газлифт с дверцы

В случае необходимости произвести самостоятельный ремонт или замену газлифта важно его правильно демонтировать, не повредив само изделие и непосредственно дверку шкафа.

Для этого нужно поочередно открутить крепежные болты и вынуть основание из пазов не повредив поверхность фасадов. В противном случае, при повторной установке газлифта, лунка не позволит защелкнуть его, и конструкция будет шататься, а следовательно, срок службы устройства сократится, а сама дверка придет в негодность.

Популярные производители газовых лифтов

Выбирая мебельную фурнитуру обязательно обратите внимание на лучшие модели и ее производителя. Помните, что именно от надежности производителя зависит качество и срок эксплуатации самого оборудования. Самой высокой популярностью, на данный момент, пользуются газлифты, изготовленные такими компаниями:

Suspa Liftline немецкая компания-производитель газлифтов. Изделия данной марки достаточно дорогие, но при этом надежные.
Газлифт-М — отечественная компания, продукция которой считается достаточно качественно, а цена на нее — демократичной.
Stabilus — детище немецких инженеров, что подтверждает надежность изделий.
Перед приобретением данных товаров, рекомендуем получить консультацию от специалистов. Они помогут с выбором и предложат оптимальное решение специально под вашу мебель.

Позиции крепления газовой стойки — Camloc US

Положения установки газовой стойки

Понимание точек и положений установки газовой стойки.

Точки крепления

Существуют две основные точки крепления: «фиксированная» и «подвижная». Как следует из названий, фиксированная точка монтирования остается фиксированной, тогда как подвижная точка монтирования вращается по дуге при открытии и закрытии приложения.

Как правило, при позиционировании Camloc начинает с подвижной точки крепления примерно на 1/3 длины крышки от шарнира, как показано на рис. 2 ниже:

Пример типовых точек крепления. Это дает очень приблизительное представление о том, где разместить распорку, но если его развить дальше, это также даст представление о размере требуемого продукта.

Варианты монтажа

Для дизайнера доступны два различных варианта монтажа: «Push Up» и «Flip Over». В обоих случаях его всегда следует устанавливать «штоком вниз» в полностью закрытом положении, чтобы обеспечить надлежащую смазку пакета уплотнений.

По общему правилу Camloc предпочитает конструктивную ориентацию «Push Up».

Конструкция Push Up

Обозначение

Этот тип крепления можно отличить по тому факту, что конец в самой нижней точке в закрытом состоянии остается в самом нижнем положении, когда полностью открыт. Его также можно определить по тому, что подвижная точка крепления расположена ближе к петле, чем фиксированная точка крепления.

Ориентация штока

Если не используются средства для смазки штока, стойку всегда следует устанавливать штоком вниз, чтобы обеспечить надлежащую смазку главного уплотнения. Основным недостатком этого монтажного положения является дополнительная сила, необходимая для подъема устройства, особенно петли; это связано с увеличенной консолью крышки от опоры, обеспечиваемой стойкой.

Демпфирование

Основным преимуществом этого типа крепления и ориентации штока вниз является то, что он обеспечивает постоянное демпфирование в конце хода. Это связано с тем, что масло всегда находится на дне трубки; таким образом, демпфирование всегда будет происходить в одной и той же точке подъемного цикла.

Перекидная конструкция

Обозначение

Этот тип крепления можно узнать по концу в самой нижней точке стойки в закрытом состоянии, который поворачивается в самую верхнюю точку в полностью открытом положении. Его также можно определить по тому, что подвижная точка крепления расположена дальше от шарнира, чем неподвижная точка крепления 9.0005

Ориентация штока

Если не используются средства для смазки штока, рекомендуется устанавливать шток вниз, обеспечивая надлежащую смазку главного уплотнения в закрытом положении.

Демпфирование

Основным недостатком этого монтажного положения является отсутствие контроля демпфирования на протяжении всего хода. В начале хода масло находится внизу вокруг главного уплотнения. Когда горизонтальное положение пройдено, масло начинает стекать по трубе к ее концу.

В этой точке он встретится с поршнем, движущимся вверх по трубе. Когда поршень встречается с маслом, выдвижение замедляется до тех пор, пока масло не пройдет через него. В этот момент скорость выдвижения увеличится и достигнет конца хода без демпфирования.

Преимущество этой конструкции заключается в том, что она меньше нагружает петли, чем конструкция push up.

Крепление: Перекидной, самоподъемный и самозакрывающийся

Перекрестный

Перекрестный — это точка, в которой стойка принимает на себя подъемное действие (или сила тяжести действует на закрытие). Обычно это будет от 10° до 30° от полного закрытия. На практике это будет варьироваться на несколько градусов между открытием и закрытием из-за таких факторов, как трение внутренних компонентов пружины, шарниров и концевых соединителей.

Самоподъем и самозакрытие

Самоподъем — это угол, на который крышка поднимается без помощи оператора. Точно так же самозакрытие — это угол, при котором крышка закроется без посторонней помощи. В большинстве случаев нежелательно, чтобы крышка открывалась без вмешательства оператора (так называемый «мгновенный подъем»). Такое поведение непредсказуемо для оператора и может позволить крышке открыться без предупреждения, в случаях, когда усилие P1 превышает номинальное, например, из-за повышенной температуры окружающей среды.

Влияние температуры на обращение

Температура влияет не только на выходное усилие, но и на усилие обращения. На следующих графиках показано поведение при температуре 20°C, а затем снова при 65°C. Как видно на рисунке ниже, при 20°C кроссовер происходит при угле открытия около 7°, при этом манипуляционные усилия приемлемы как при открытии, так и при закрытии.

Таблица нагрузок при установке газовой пружины и газовой стойки. Кроссовер при 20 градусах Цельсия. Угол открытия (градусы) в зависимости от силы (Н).

Кроссовер при 20°C

Газовая пружина и газовая амортизаторная стойка Таблица нагрузок при установке. Кроссовер при 65 градусах Цельсия. Угол открытия (градусы) в зависимости от силы (Н).

Кроссовер при 65°C

Однако при повышении температуры окружающей среды до 65°C (например, в случае применения кожуха двигателя) подъем произойдет почти мгновенно. Такое поведение непредсказуемо для оператора, а в некоторых случаях оказывается опасным.

Также очевидно, что усилия по закрытию приложения увеличиваются. По этим причинам важно понимать, какими будут температура окружающей среды и «нормальная» рабочая температура приложения, чтобы при необходимости можно было найти подходящий компромисс в отношении производительности.

Монтаж: демпферы

Должны ли демпферы монтироваться штоком вверх или штоком вниз? Ответ на этот вопрос зависит от того, является ли демпфер демпфером сжатия или растяжения; каждый из них имеет определенную ориентацию и должен быть установлен следующим образом:

Сравнение демпфера удлинения и демпфера сжатия. Демпфер растяжения (слева), демпфер сжатия (справа).

Удлинительные демпферы

Удлинительные демпферы следует устанавливать «штоком вниз», чтобы обеспечить постоянное демпфирование на протяжении всего хода. Если они установлены «штоком вверх», это приведет к незначительному демпфированию или отсутствию демпфирования.

Компрессионные демпферы

В отличие от выдвижных демпферов компрессионные демпферы должны устанавливаться «штоком вверх», чтобы обеспечить постоянное демпфирование. Если вместо этого они будут установлены «стержнем вниз», это снова приведет к незначительному демпфированию или его отсутствию. Смазка главного уплотнения не представляет проблемы из-за большого объема масла, используемого в демпфере.

Монтаж: Практическое применение

Неиспользованный ход

Компания Camloc предпочитает при размещении оставлять 10 мм неиспользованного хода. Причина этого заключается в том, чтобы учесть производственные допуски в приложении, предотвращая «дно» до того, как крышка будет полностью закрыта.

Пример неиспользованного хода 10 мм.

Предотвращение мгновенного подъема

Расположение подвижной точки крепления таким образом, чтобы при закрытой крышке создавалось положение не по центру, это поможет уменьшить мгновенное открывание крышки.

На рисунке ниже показаны два примера; одно из положений, которое приведет к мгновенному подъему (слева), и другое, которое находится выше центра и уменьшит потенциал мгновенного подъема (справа).

Пример положения пружины предотвращения мгновенного подъема.

Уменьшение манипуляционных усилий

Чтобы уменьшить манипуляционные усилия, можно использовать следующие стратегии:

• Переместите точку крепления Y1 ближе к шарниру, уменьшив ход.
• Подумайте, можно ли уменьшить угол раскрытия.
• Переместите фиксированную точку крепления Y2 в более подходящее место.

Пример уменьшения усилия при обращении.

Для получения дополнительной технической информации о монтаже и других часто задаваемых вопросов перейдите в раздел технических документов. Для получения информации о нашем ассортименте, пожалуйста, посетите нашу страницу продуктов.

Как установить газлифтные пружины

Вы когда-нибудь пытались открыть багажник своего автомобиля? или опустил офисное кресло высотой до стола? Вы, скорее всего, тоже использовали газовую пружину.

Эти практичные пружины имеют множество повседневных применений. Хотя у них есть много других функций, двери используются чаще всего.

Когда газлифтная пружина работает, сжатые газы используются для перемещения двух отдельных компонентов: штока поршня и цилиндра.

Когда две системы взаимодействуют, сжатие газа создает мощную силу, пропорциональную повышению давления.

Сила газовой пружины замечательна, учитывая, что она может обеспечить значительную силу, даже если она мала.

Установка газлифтных пружин

Перед присоединением газовой пружины убедитесь, что она поместится внутри устройства. Допуск на установку газовой пружины различается в зависимости от размера и усилия сжатия пружины и обычно составляет 0,08 дюйма.

Чтобы получить соответствующий допуск, проконсультируйтесь с поставщиком. Избегайте использования газовой пружины с сердечником малого диаметра, удлиненным ходом, с большими усилиями сжатия, если ситуация гарантирует долговечность и надежность.

Уплотнение газовой пружины и вал поршня могут быть повреждены боковыми нагрузками, что также можно предотвратить с помощью правильного выравнивания.

Вам следует рассмотреть концевые фитинги с поворотной точкой крепления или угловым соединением, поскольку они значительно уменьшают небольшие боковые нагрузки.

Чтобы полностью исключить проблемы с боковой нагрузкой, специалист по установке может предложить подходящий метод установки и концевые фитинги.

Шаг 1: Ваша газовая пружина должна быть установлена ​​так, чтобы поршень был направлен вниз.

Меньший объем масла присутствует в трубе газовых пружин. Первоначально оно смазывает первичное уплотнение и шток, поэтому это масло имеет решающее значение.

Кроме того, он производит демпфирование в конце каждого гребка, особенно на последнем метре.

Чтобы правильно разместить пружину, имейте в виду, что шток поршня должен быть направлен вниз.

Благодаря прямому взаимодействию с уплотнением штока такое расположение предотвращает расслоение масла.

Однако, что более важно, поршень глубже погружается в масло, тем самым снижая скорость в точке расширения.

Шаг 2: Используйте встроенный в пружину клапан для регулировки давления.

Однако в какой-то момент вы можете обнаружить, что давление на вашу пружину стало чрезмерным.

Этому есть несколько возможных причин. На этапе проектирования техническая информация, касающаяся размера, могла быть неточной или неизвестной.

Также возможно, что функциональность машины изменилась.

В любой ситуации вы можете вручную изменить и уменьшить давление газа и усилие растяжения в вашей пружине с помощью встроенного пружинного клапана.

В шпильки концевого фитинга каждой пружины встроен выпускной клапан. Чтобы удалить небольшое количество газообразного азота, просто нажмите на регулируемую ручку после того, как ввинтите ее в шпильку.

Сотрудничайте с нами для поставки высококачественных газлифтных пружин

Мы предоставляем полную линейку оборудования для управления движением, например, механические амортизаторы и газлифтные пружины.
