Электрический теплый пол под плитку: укладка, монтаж, плюсы и минусы

Греющие системы укладывают под напольное покрытие как самостоятельное, но чаще как дополнительное отопление. Они хороши в санузлах, детских комнатах, прихожих. То есть там, где нежелательно ходить по ледяной поверхности. Их можно уложить под разные виды финишного покрытия, но на практике их обычно кладут под керамическую облицовку. Сделать это можно самому, без помощи профессионалов. Разберемся, как провести монтаж теплого электрического пола под плитку.

Все о монтаже теплого пола под керамическую облицовку

Почему выбирают электрополы
Разновидности систем
— Кабель
— Термомат
— ИК-пленка
Составление плана-схемы
Подготовительные работы
Монтажная инструкция
— Укладка теплоизоляции
— Установка приборов контроля
— Фиксация нагревательных элементов
— Заливка стяжки
— Облицовка

Это не единственное решение для подогрева пола: есть еще водяные системы. Однако выбор чаще делают в пользу электричества. Это объясняется преимуществами, которые дает его использование. Перечислим основные из них.

Плюсы

Относительно невысокая стоимость комплектующих и их укладки.
Простой монтаж. При желании его можно выполнить самостоятельно.
Возможность укладки в любом здании и помещении. Водяные полы разрешены только в частных домах.
Нет необходимости получать специальное разрешение на установку.
Возможность точного и простого регулирования температуры нагрева. При желании электрический обогрев легко встраивается в комплекс «умный дом».

Не нужно обустраивать высокую стяжку, которая необходима для водяных конструкций. Следовательно, высота комнаты уменьшается ненамного.
Быстрый разогрев и грамотно реализованное автоматическое управление дает возможность сэкономить на отоплении.

Минусы

Увеличение расходов на оплату электроэнергии.
Повышение нагрузки на электросеть. Необходимость обустройства отдельной линии с УЗО.
Возможно повышение уровня магнитного поля, что теоретически может быть небезопасно для жильцов.

Принцип работы любой из этих схем очень прост. Нагреватель-проводник греется, отдает тепло стяжке, в которую он уложен. Она разогревает плитку, после чего тепло поступает в воздух и греет комнату. Немного иначе работают инфракрасные пленки, которые тоже питаются от электричества. Здесь облицовка прогревается инфракрасными волнами, испускаемыми ИК-излучателем. В остальном все то же самое. Перечислим основные типы греющих электрополов.

Кабельные

Производят несколько видов нагревательных кабелей: одно- и двухжильные резистивные и саморегулирующиеся. Их укладывают в стяжку, оборудуют термостатом. Кабели быстро и равномерно прогревают поверхность, могут быть подключены к автоматическому управлению, легко регулируются. Их значимыми недостатками считаются обустройство довольно высокой стяжки, которая оказывает давление на перекрытия, и необходимость проведения расчетов перед укладкой.

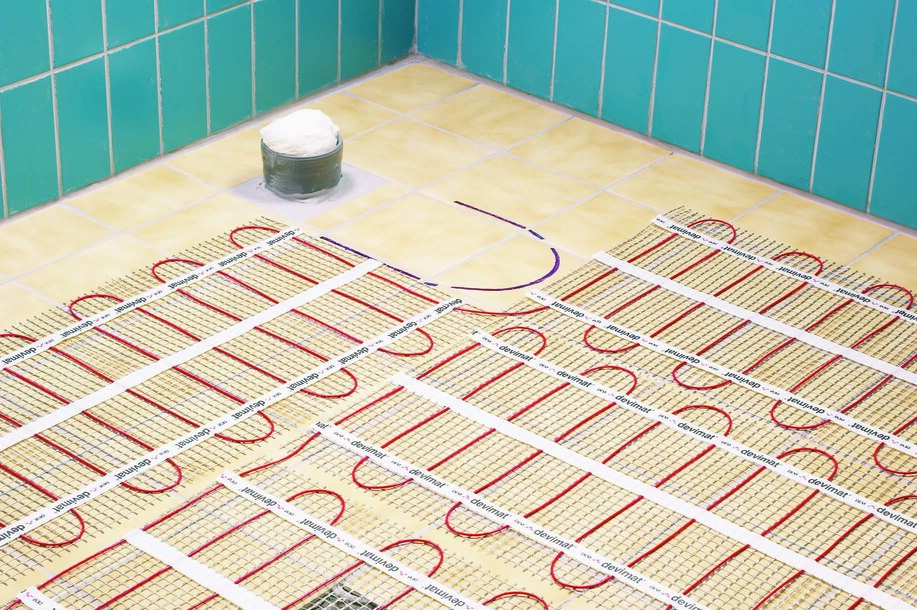

Маты

Представляют собой проводники-нагреватели, уложенные на сетчатую основу. Это значительно облегчает их монтаж, который проводится без предварительных расчетов шага и способа укладки. Кладут маты в спецклей или под наливную смесь. Они равномерно и быстро прогревают пол, легко поддаются регулировкам, не дают лишнюю нагрузку на перекрытия. К значимым минусам относят более высокую, чем у кабелей, цену.

ИК-пленка

Тонкая пленка, на которой располагаются полоски из карбонового материала. При подаче электроэнергии они испускают ИК-волны. Может монтироваться «сухим» способом, но при монтаже под облицовку чаще кладется под гипсокартон или наливной пол. Равномерно греется, легко регулируется, быстрый и не сложный монтаж. Работает долго и беспроблемно. Недостатком можно считать необходимость тщательной подготовки основания к монтажу.

Для укладки электрического теплого пола под плитку можно выбрать любой из описанных вариантов.

Все они работоспособны и надежны.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Начинают работы с составления плана-схемы укладки. Это очень важный этап, который помогает определить правильное расположение элементов системы и их количество. На схеме обязательно указывают место размещения терморегулятора, элементов нагрева, участки их соединения. В процессе составления схемы стоит выполнить такие рекомендации.

Греющие фрагменты нужно укладывать так, чтобы они не располагались под массивными предметами: бытовой техникой или какой-то мебелью. Они отражают тепло, провода перегреваются и перегорают.
Минимальное расстояние от нагревательных контуров до стен — 100 мм.
Раскладывать нагревательные полосы можно разнонаправленно. Для изменения направления нужно подрезать пленку или сетку под углом.

Важный момент. Надо рассчитать необходимую мощность обогревателей. В среднем, для основного обогрева она должна быть 150-180 Вт на кв. м, для дополнительного — 80 Вт на кв. м и больше. Кроме того нужно убедиться, что проводка выдержит дополнительную нагрузку. Лучше всего подвести отдельную линию специально для запитывания схемы. В целях безопасности на нее ставят подходящие УЗО и выключатели-автоматы.

Перечислим мероприятия, которые необходимо провести перед началом монтажа теплого пола под плитку своими руками в ванной или другом помещении.

Демонтаж старого покрытия. Его полностью снимают. Если есть старая стяжка, ее тоже демонтируют. Иначе уровень пола заметно поднимется, что особенно нежелательно для комнат с низкими потолками.
Выравнивание основания. Все дефекты и неровности заделываются. Не должно быть впадин и выпуклостей. Если их много, заливают черновой бетонный слой. Обязательно убирают весь мусор, даже самый мелкий.

Гидроизоляция основы. Ее обрабатывают специальными препаратами, например, составами на основе битума или жидким стеклом. Особенно важно это для санузлов и ванных. Это помещения с повышенной влажностью, нельзя, чтобы влага просачивалась в бетон.

Разберем последовательность монтажа греющей системы.

1. Укладка утеплителя

Это обязательный этап, качество его проведения влияет на эффективность обогрева. В качестве утеплителя выбирают пенофол или другой фольгированный материал. Лучше всего брать изоляцию с самоклеящимся слоем, ее проще укладывать. Полосы раскладывают на подготовленном основании, стыкуют их без нахлеста, стыки фиксируют скотчем. Поверх теплоизоляции рекомендуют уложить металлическую сетку. Она армирует стяжку и помешает нагревательным элементам соприкасаться с утеплителем, что крайне нежелательно. В завершение утепления по периметру стен наклеивают демпферную ленту. Материал компенсирует температурное расширение при нагреве.

2.

Монтаж приборов контроля

Для управления системой монтируют температурный детектор и термостат. Последний бывает механическим и электронным. В любом случае ставят его на стену вблизи от розетки. Температурный детектор помещают на пол, располагая его между витками нагревательных элементов. В основе штробят отверстие для датчика и подходящих к нему проводов. В целях безопасности их закладывают в гофрированную трубу. Край трубки, который утапливается в стяжке, заливают герметиком.

3. Раскладка системы

В рекомендациях, как сделать теплый электрический пол под плитку, напоминают, что перед монтажом стоит проверить сопротивление кабелей. Оно не должно отличаться от того, что указано в техдокументации. Максимальное допустимое отклонение — 10%. Если все в порядке, приступают к раскладке. Кабель, полосы матов или пленки раскладывают на основании. При укладке ориентируются на составленную ранее схему.

Сложнее всего уложить кабель. Его раскладывают витками на одинаковом расстоянии один от другого. Смещение недопустимо, иначе подогрев будет неравномерным. Элементы крепят к основе специальными хомутиками из пластмассы или монтажной лентой. Маты и пленку уложить намного проще. Их раскладывают полосами, при необходимости фрагменты подключают в общую схему. Фиксировать полоски на основе нет особой необходимости, но при желании это можно сделать.

После того как нагревательные элементы уложены, систему подключают к термостату. Важно сделать это правильно. Затем нужно проверить работоспособность теплого пола. Проводят его тестирование и еще раз измеряют сопротивление. Оно должно полностью соответствовать тем данным, что получили перед началом монтажа.

4. Обустройство стяжки

Она потребуется, если уложена одна из разновидностей кабеля. Тогда готовят цементно-песчаный раствор с пластификатором и заливают им элементы обогрева. Чтобы поверхность была ровной, предварительно устанавливают маячки. Высота бетонной стяжки — 3-5 см. Смеси дают время на отвердение и набор прочности. Важный момент. Включать обогрев в это время категорически запрещено. Первый раз это делают только после того, как бетон полностью отвердеет и высохнет. После этого приступают к облицовке.

С пленкой и термоматами поступают иначе. Теоретически на них можно класть термоклей и облицовку. Но лучше сделать не так. Поверх полос можно уложить полиэтиленовую пленку и армирующую сетку. На них заливают небольшой слой самовыравнивающегося пола. Дают время на отвердение, для этого потребуется не больше одного-трех дней. Получается прочная основа для плитки. Она хорошо защищает нагревательные элементы от случайной порчи. Есть еще один вариант — укладка гипсокартона. На него монтируют кафель.

5. Облицовка плиткой

Укладывать плитку можно только на специальный термоклей. Обычные смеси не выдержат постоянно повышенных температур: облицовка расшатается и отвалится. Смесь готовят небольшими порциями, точно по инструкции на ее упаковке. Готовую мастику наносят на обратную сторону плитки зубчатым шпателем. После этого ее кладут на основание, прижимают к нужному месту.

Чтобы межплиточные швы получились ровными, между фрагментами облицовки закладывают специальные крестики. Каждую уложенную плитку аккуратно простукивают резиновым молоточком, так она лучше сцепляется с основой. В ходе работы обязательно контролируют горизонталь поверхности уровнем. Когда вся облицовка будет уложена, ее оставляют до полного отвердения клеящей смеси. После этого вынимают крестики и затирают межплиточные швы.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Как выполнить настил плитки на устроенный электрический теплый пол

Выбор варианта
Подготовительные мероприятия
Создание схемы
Расчет материала
Слой теплоизоляции
Расположение температурного датчика
Раскладка нагревательных матов
Заливка стяжки
Укладка плитки
Счастливое соседство

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м².

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

Вода (0. 6 части).
Цемент (1 часть).
Песок (4 части).
Щебень (5 частей).
Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.

В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Как установить теплый пол под плитку

Чаще всего полы с подогревом можно найти в ванной комнате. Таким образом, само собой разумеется, что большую часть времени профессионалы в области торговли и домовладельцы устанавливают систему лучистого обогрева пола под кафельным полом.

Флагманский продукт компании WarmlyYours Radiant Heating, система TempZone™ была специально разработана для обогрева кафельных, мраморных и каменных полов путем заделки в тонкий слой или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем обогрева, которые нагреваются из-под пола и устанавливаются между лагами пола). Системы электрического обогрева TempZone™ доступны в четырех форматах: Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, тепловых матах или кабелях. Например, TempZone™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно устанавливать практически под любым типом напольного покрытия, приклеивая их к черновому полу, разрезая и поворачивая сетку на повороты и подключая систему к термостату.

Если вам интересно, как установить обогрев под кафельным полом, вам повезло. В этом посте мы рассмотрим, как эти нагревательные изделия устанавливаются под наиболее часто нагреваемый материал для полов — плитку. Процесс зависит от напольного покрытия (поэтому укладка деревянного пола будет отличаться от того, как вы укладываете ламинат). Рулоны TempZone Flex

доступны по цене и просты в установке.

Конечно, перед началом установки необходимо ответить на несколько вопросов. Вам нужно знать, какой тонкий слой использовать, нужна ли изоляция, как при необходимости придать кабелю свободную форму и как убедиться, что плитка на полу ровная. Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему обогрева пола.

1. Измерьте помещение, которое вы хотите обогреть.

Измерьте всю комнату, исключив постоянное оборудование, такое как туалетные столики, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает в себя размеры помещения (а не только площадь обогрева в квадратных футах, которую вы ищете), которую вы отправите в WarmlyYours. Затем наша команда опытных инженеров создаст индивидуальный план SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно должна быть установлена ваша система обогрева пола в соответствии с вашими измеренными параметрами.

2. Проверьте рулоны электрического обогрева пола.

С помощью цифрового омметра проверьте рулоны напольного отопления, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на изделии.

3. Осмотрите основание пола.

Подметите пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черный пол состоит из бетонной плиты, вам нужно приклеить пробковую или синтетическую пробковую подложку в шахматном порядке, прежде чем начинать установку напольного отопления. Если у вас деревянный пол, подложка не нужна.

4. Установите гибкий рулон.

Следуя плану установки, разверните рулон Flex Roll, пока он не достигнет другой стороны комнаты. Затем разрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить монтаж в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете свободно формировать кабель, чтобы он был более гибким. Просто удалите часть кабеля из сетки и свободно сформируйте кабель в соответствии с планом установки. В вашем плане установки также будет точно указано, сколько сетки необходимо удалить.

Во время установки Flex Roll используйте ленту или горячий клей, чтобы прикрепить сетку к черновому полу или подстилающему слою.

5. Разместите датчик.

Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик пола не требуется. Однако, если ваш термостат для обогрева пола позволяет использовать датчик пола, обязательно расположите датчик рядом с термостатом и точно между двумя нагревательными кабелями, стараясь не перекрывать их. Чтобы закрепить его на месте, вплетите его в сетку или используйте горячий клей.

6. Протестируйте систему еще раз.

Используйте цифровой омметр и проверку цепи, чтобы убедиться, что система все еще находится в хорошем рабочем состоянии.

Мы рекомендуем, чтобы подключение термостата выполнял лицензированный электрик. Нам часто задают вопрос: «Нужен ли для пола с подогревом отдельный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления находилась в собственном контуре, чтобы предотвратить ненужное срабатывание GFCI в термостате.

8. Установите плитку.

Вам может быть интересно, нужна ли вам специальная плитка для теплых полов? Нет, почти любую плитку можно укладывать поверх наших систем обогрева TempZone, но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом.

Наконец, нанесите слой модифицированного материала Thinset на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол абсолютно ровный, вы можете использовать механическую систему выравнивания, такую как система контроля залипания плитки Spin Doctor. После того, как слой затвердеет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

Помимо рулонов TempZone™ Flex, еще одним очень популярным вариантом обогрева пола под плитку является кабель TempZone™ с монтажной мембраной Prodeso. Этот вариант более дорогой, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения образования трещин, а также возможность гидроизоляции (с отдельными аксессуарами). Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о рулонах TempZone™ Flex и процессе установки здесь.

После того, как вы ознакомитесь с доступными системами обогрева пола, ознакомьтесь с Конструктором предложений по теплым полам. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плитка с подогревом и многое другое. Это лучшее место для начала, если вы заинтересованы в собственных полах с подогревом.

Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

Как установить полы с подогревом

Прежде чем мы приступим к установке полов с подогревом, мы должны сначала понять, что такое полы с подогревом и почему домовладельцы выбирают их.

Зачем устанавливать полы с подогревом

Полы с подогревом – один из самых популярных вариантов обогрева. Есть что-то роскошное, почти декадентское в ощущении теплых полов под ногами, но это также один из лучших способов обогреть комнату. Передавая тепло по полу и позволяя теплу подниматься, он может обеспечить более постоянную температуру, чем другие формы отопления. И, если не считать элементов управления, он почти незаметен, что устраняет необходимость в неприглядных радиаторах.

Действительно, он популярен уже тысячи лет. Полы с подогревом были обычным явлением на римских виллах, и археологи нашли свидетельства существования систем подогрева полов, которые были построены 7000 лет назад. Хорошей новостью является то, что с тысячелетней историей, современные системы обогрева полов стали роскошью, доступной каждому.

Полы с подогревом приносят больше пользы, чем просто комфорт. Хорошо установленная система является энергоэффективной, особенно в небольших помещениях, помогая окружающей среде и снижая счета за электроэнергию. Они могут сделать дома более здоровыми, поскольку делают «холодные» полы, такие как плитка, более привлекательными, уменьшая использование таких покрытий, как ковер или коврики, которые могут улавливать аллергены и бактерии. Есть также некоторые свидетельства того, что они уменьшают количество несчастных случаев, таких как спотыкание о обогреватели, потому что все они находятся под полом, или поскальзывания на мокрых поверхностях, потому что нагрев может ускорить испарение.

На что следует обратить внимание при установке полов с подогревом

Основы всех систем подогрева полов одинаковы. По сути, нагретый слой находится под верхней поверхностью. Это будет нагревать за счет теплопроводности поверхность пола. Это, в свою очередь, будет излучать тепло в помещение. Помимо экспертного взгляда, единственным доказательством существования системы подогрева пола будет панель управления.

Однако, помимо этой простой модели, каждая установка будет отличаться. Такие факторы, как электропитание, размер и форма помещения, тип напольного покрытия и используемая система отопления, будут влиять на выполняемые работы. Всегда обязательно полностью читайте инструкции производителя и тщательно планируйте свою работу, а если у вас есть какие-либо сомнения, обратитесь к профессионалу. Полы с подогревом могут быть просты в установке, но исправить ошибку при установке может быть намного сложнее!

Эти инструкции содержат общий обзор необходимых шагов.

1. Полностью подготовить место для установки

Электрический теплый пол устанавливается непосредственно между черновым полом и чистовым покрытием. Перед началом укладки убедитесь, что основание полностью подготовлено. Он должен быть ровным и не иметь дефектов, например торчащих гвоздей или шурупов, которые могут повредить нагревательные маты или кабели. Если вы устанавливаете на бетонный пол, убедитесь, что влагозащита на месте и надежно закреплена.

Высококачественная подложка может изолировать отапливаемые системы от холодного пола, а также обеспечивать защиту от влаги. Это также пригодится при создании каналов для разводки системы отопления. Подложки QuietWalk хорошо работают с большинством систем отопления.

Вам также понадобится новая распределительная коробка для подачи питания к вашему отоплению. Для большинства людей это будет означать использование лицензированного электрика. Подумайте, куда будет входить этот ящик, а также окончательное расположение панели управления отоплением, так как это может повлиять на этапность работ.

2. Пробная установка нагревателя

Кабель или мат?

Электрические системы обогрева в основном бывают двух типов: кабельные или матовые.

Кабельные системы обеспечивают большую гибкость, поскольку кабели можно прокладывать практически в любом месте. Это идеальный способ установить отопление в помещениях необычной формы. Однако они требуют больше работы, поскольку кабели должны удерживаться на месте. И это также требует тщательного планирования, чтобы кабели покрывали площадь без пересечения, сохраняя при этом постоянное количество нагревательного кабеля по всему полу. Системы ковриков для большинства людей намного проще. Коврики будут пронизаны нужным количеством нагревательных элементов, то есть их можно будет просто раскатать. А поскольку мат, а не кабель, можно закрепить, это снижает риск повреждения во время установки.

Разметка системы отопления

Какая бы система не использовалась, разметьте всю площадь, прежде чем что-либо закреплять на месте. Это позволяет вам проверить свой план на практике, гарантируя, что у вас будет равномерное покрытие, и поможет вам определить любые сложные области.

Если вы используете кабель, неплотно прикрепите его скотчем. И с матами, и с кабелем убедитесь, что они лежат ровно, без нахлеста. Они не могут проходить сквозь стены или плинтуса или под ними, а также должен быть зазор от стен и приспособлений, таких как душевые, ванны и туалеты, рекомендации производителей могут различаться, но обычно это пять или шесть дюймов.

3. Проверка установки

Рекомендуется регулярно проверять коврик, чтобы убедиться, что он работает правильно. Электрический теплый пол работает за счет сопротивления, при этом ток создает тепло в проводах. Он должен сделать это безопасно. Если что-то пойдет не так, это может означать просто отсутствие тепла, но короткое замыкание может иметь катастрофические последствия.

Используйте цифровой мультиметр для измерения сопротивления (или омов) в ключевых точках установки. Инструкции производителя будут содержать подробную информацию о том, где вы должны проводить испытания и измерения, которые вы должны прочитать. Если на этом этапе все сделано правильно, то можете быть уверены, что в итоге у вас будет теплый пол. Тем не менее, стоит периодически перепроверять, чтобы убедиться, что не произошло какого-либо незамеченного повреждения.

4. Зафиксируйте установку на месте

После того, как вы довольны компоновкой и протестировали кабели или маты, вы можете приступить к закреплению установки на месте. Этот шаг будет зависеть от типа коврика или кабеля, который вы используете. Некоторые коврики, например, даже имеют клей.

Каким бы способом вы ни закрепили обогреватель, убедитесь, что он лежит ровно и на матах нет выпуклостей или пузырей. Напольное отопление работает за счет конвекции, поэтому любые воздушные зазоры на этом этапе снизят его эффективность и могут создать проблемы при укладке чистовой поверхности пола.

Вы также должны создать несколько каналов в черновом полу, используя инструмент, соответствующий материалу, для кабелей, которые будут идти к распределительной коробке. На этом этапе вы должны быть близки к работающей системе отопления, и рекомендуется снова проверить ее с помощью мультиметра. Также рекомендуется сделать несколько фотографий системы на месте и пометить кабели, чтобы было понятно, что это такое. Вместе они могут оказаться бесценными, если это необходимо для устранения неполадок при установке, будь то в процессе или спустя годы.

5.

Теперь, когда обогрев установлен, его можно подключить к источнику питания и панели управления. Вы можете использовать лицензированного электрика для этого этапа. Однако, если вы решите это сделать, убедитесь, что блок питания отключен во время работы с ним, и следуйте инструкциям производителя по тестированию.

После полной проверки установки снова выключите питание. Напольное отопление предназначено для работы, когда оно полностью установлено и покрыто полом, и его использование до завершения установки может привести к повреждению системы.

6. Установка напольного покрытия

Напольное отопление обычно должно быть заключено в слой раствора, однако усовершенствованная технология чернил QuietWarmth достаточно жидкая, чтобы избежать необходимости в каких-либо дополнительных грязных самонивелирующихся или строительных растворах. Это убережет вас от затрат времени и избавит от головной боли, связанной с использованием самовыравнивающихся растворов или растворов. QuietWarmth предлагает различные системы для различных напольных покрытий, которые можно увидеть ниже.

Если вы все еще используете сетчатые маты, подходит большинство строительных растворов и компаундов, это стоит проверить, так как у некоторых могут не возникать проблемы с изменениями температуры, возникающими при использовании. При укладке раствора или компаунда следите за тем, чтобы не повредить провода и полностью закройте систему. Опять же, стоит протестировать вашу систему обогрева пола в процессе эксплуатации, чтобы вы могли определить любые повреждения, нанесенные в процессе установки.

Установка полов с подогревом под плавающие полы

QuietWarmth для плавающих полов позволяет быстро и легко укладывать полы. Когда все будет готово, просто уложите плавающие полы поверх системы отопления, стараясь не повредить маты или проводку. Это экономит время, так как вам не нужно ждать, пока раствор высохнет.

Укладка полов с подогревом под плитку

QuietWarmth For Tile отлично подходит, поскольку сокращает время укладки за счет устранения необходимости использования самонивелирующихся матов перед укладкой плитки.

Устройство полов с подогревом под существующими полами

Напольное отопление, несомненно, гораздо проще установить до чистовой поверхности пола, но что делать под существующими полами, например, деревянными досками в старых домах?

Хорошая новость в том, что это возможно. Но следует использовать другой метод и использовать нагревательные панели или маты, предназначенные для крепления к балкам. Вместо того, чтобы нагревать окружающий раствор и пол за счет теплопроводности, они нагревают воздушный зазор, созданный между нагревательными элементами и полом. Этот воздушный зазор согревает, нагревая как пол, так и воздух над ним через любые зазоры.

Укладка под существующий пол может быть более простым процессом, так как маты предназначены для крепления к балкам, для этого может потребоваться меньшая подготовка — меньше контакт и, следовательно, меньше риск повреждения — и нет необходимости в последующем нанесении раствора . Это может быть так же просто, как прикрепить нагревательные маты на место и проверять по мере продвижения.

Однако получение доступа может быть затруднено, особенно в условиях ограниченного пространства. И поскольку для этого требуются специально разработанные маты, вы зависите от их подгонки, что не может быть гарантировано, особенно в старых зданиях, которые были построены в то время, когда существовало меньше строительных и строительных стандартов. Целесообразно тщательно проверить свой этаж и изучить варианты, прежде чем выделять ресурсы.

QuietWarmth for Existing Floors делает процесс укладки простым и быстрым!

Использование полов с подогревом

Несмотря на то, что вы можете захотеть протестировать свое отопление, обязательно следуйте инструкциям производителя при первом использовании.
