При строительстве жилых зданий и прочих сооружений каждый сталкивается с необходимостью правильного расчета и монтажа перекрытия. Перекрытие представляет собой горизонтальную конструкцию, находящуюся внутри здания, которая делит его на смежные помещения по вертикали (этажи, чердак и т.п.). Кроме того, данная конструкция является несущей, так как она воспринимает все нагрузки, приходящие от мебели, людей, оборудования и самого перекрытия и передает их либо на стены, либо на колонны (зависит от типа сооружения).

Виды перекрытий

По назначению перекрытия можно разделить на:

• цокольные — отделяют первый этаж здания от цокольного этажа или подвала
• межэтажные — направлены на разделение между собой этажей здания
• чердачные. Первые . Из названия второго вида следует, что они . Последние отделяют чердачное помещение от жилого здания.

В зависимости от конструктивных особенностей перекрытия их можно разделить на плиточные и балочные:

• Плиточные перекрытия чаще всего монтируют в крупногабаритных каменных домах с использованием железобетонных плит.
• Балочные перекрытия используются при строительстве малоэтажных жилых домов. Для их монтажа могут применяться металлические или деревянные балки.

Швеллер для перекрытий

Рассмотрим более подробно конструкции из швеллера для перекрытия в качестве несущей основы. Именно они воспринимают всю нагрузку, приходящуюся на полы второго этажа. Если для монтажа перекрытия используется П-образный прокат, то необходимо учесть следующие моменты:

• швеллер необходимо укладывать вертикально, так как момент сопротивления сечения в это направлении в несколько раз превышает значение момента в противоположном
• схема укладки следующая – от середины перекрытия профиль должен быть развернут в противоположном направлении, так как центр тяжести швеллера не принадлежит его стенке

Такая схема укладки необходима для компенсации тангенциальных напряжений. Следует помнить, что швеллеры для перекрытия подвержены изгибным напряжениям.

Расчет на изгиб швеллера для перекрытий

Как рассчитать и выбрать размер швеллера — на странице «Моменты сопротивления швеллера по ГОСТ»

Произведем расчет швеллера для перекрытия исходя из следующих условий. Имеется помещение, размером 6х8 м. Шаг хлыстов швеллера перекрытия составляет р = 2 м. Логично предположить, что швеллер следует укладывать вдоль короткой стены, что позволит снизить максимальный изгибающий момент, действующий на него. Нормативная нагрузка на один квадратный метр составит 540 кг/м2, а расчетная – 624 кг/м2 (согласно СНиП, учитывая коэффициенты надежности для каждой составляющей нагрузки). Пусть швеллер перекрытия с каждой стороны опирается на стену длиной 150 мм. Тогда рабочая длина швеллера будет составлять:

• L = l+2/3∙lоп∙2 = 6+2/3∙0,15∙2 = 6,2 м

Нагрузка на один погонный метр швеллера составит (нормативная и расчетная соответственно):

• qн = 540∙р = 540∙2 = 1080 кг/м = 10,8 кН
• qр = 540∙р = 624∙2 = 1248 кг/м = 12,48 кН

Максимальный момент в сечении швеллера будет равен (для нормативной и расчетной нагрузки):

• Мн = qн∙L2/8 = 10,8∙6,22/8 = 51,9 кН∙м
• Мр = qр∙L2/8 = 12,48∙6,22/8 = 60 кН∙м

Определим необходимый момент сопротивления сечения по выражению:

• Wтр = Мр/(γ∙Ry)∙1000, где

Ry = 240 МПа – сопротивление стали С245, расчетное
γ = 1 – коэффициент условий работы

Тогда Wтр = 60/(1∙240)∙1000 = 250 см3

Подбор сечения и проверка на жесткость швеллера

По справочнику (см. ГОСТ 8240-97 или ГОСТ 8278-83) подбираем профиль швеллера, который имеет момент сопротивления больше расчетного. В данном случае подходит швеллер 27П, Wx = 310 см3, Ix = 4180 см4. Далее необходимо осуществить проверку на прочность и жесткость на изгиб швеллера (прогиб хлыста).

Проверка на прочность:

• σ = Мр/(γ∙Wx)∙1000 = 60∙1000/(1∙310) = 193 Мпа< Ry = 240 МПа, что подтверждает условие прочности

Проверка на жесткость, изгиб швеллера где относительный прогиб f/L должен быть менее 1/150 и определяется по выражению:

• f/L = Мн∙L/(10∙Е∙Ix) = 60∙103∙620/(10∙2,1∙105∙4180) = 1/236<1/150

Условие жесткости обеспечивается. Следовательно, данный швеллер можно использовать для перекрытия по описанной схеме. Уменьшить номер швеллера можно, если хлысты укладывать с меньшим шагом.

Источник

При создании, расширении проемов различного характера – оконных, дверных, важно их качественное укрепление. Установка швеллера – самый популярный способ укрепления таких конструкций. Он широко используется для несущих сооружений из железобетона, кирпича. Как только стальной каркас устанавливается, вся нагрузка, которая до этого принималась удаленными частями перегородок, переходит на швеллер.

Подобное усиление положительно сказывается на строении: оно защищено от разрушения, образования трещин. Высота граней швеллера равна от 5 до 40 мм – это выражается цифрой на маркировке. Отличительной характеристикой изделия является п-образный формат. Металлоизделия имеют сопротивление на изгиб, сжатие, выдерживает значительные нагрузки строительных элементов. Они придают любой металлоконструкции дополнительную устойчивость, надежность. Изделия изготавливаются на производстве при ГОСТе 8240-89.

Для создания металлического каркаса необходимы точные результаты замеров и аккуратно сделанный проём. Если эти условия выполнены успешно, то крепление швеллера происходит быстро, легко, комфортно – нет пыли, грязи, лишнего шума. Еще один бонус – межкомнатные перегородки остаются сохраненными. Приведем краткий пример работ по оформлению проема металлопрофилем:

• перед вырезанием проема специалистами устанавливаются страховочные стойки, которые на период монтажу укрепят конструкцию и примут на себя нагрузку от нее;
• проводится разметка границ будущего проема;
• далее – демонтаж элементов стены;
• после этого проем укрепляется стальной балкой.

Швеллерный элемент монтируется из стоек, расположенных вертикально. Они обрамляют края свободного пространства. К стенкам привариваются полосы из металла горизонтальным форматом. Конструкция крепится к перегородке при помощи болтов, анкеров. В некоторых случаях – химическими анкерами, которые представляют собой капсулы с клеем. Они вкладываются в просверленные отверстия.

Дальше ставятся анкерные болты, которые разбивают клеевую смесь, вызывая химическую реакцию.

Введенная смесь твердеет, после чего анкеры закручиваются гайками. Такое соединение имеет высокие качества надежности, оно долговечно, отсутствует потребность в дальнейших ремонтных работах. Индивидуально для каждого проекта рассчитывается расстояние между крепежами. Расчеты производятся инженерами на основании технического заключения. Каждый этап работ подробно описывается в проектной документации.

Как организовывается проем в кирпичной стене?

Перед запуском работ происходит монтаж горизонтальной перемычки, состоящей из двух швеллеров. Это необходимо, чтобы кирпичная кладка оставалась в целостности. Штробление стены происходит над местом сконструированным проемов с обеих сторон. В получившиеся ниши вставляются П-образные металлопрофили.

Способы вставки:

1. Один из не самых лучших способов вмонтировать швеллер в стену — использование изделие с уклонными полками с нахлёстом проёма. Из-за образованного пустого пространства швеллер с течением времени начинает соскальзывать и конструкция теряет прочность. Как правило, такое решение используют не профессионалы или же в случаях, когда нет других материалов укрепить стену.
2. Более изощрённый способ монтирования швеллера У в поверхность — заподлицо. В этом случае конструкция прочно держится и не теряет своих качеств в процессе эксплуатации. Из-за силы трения и давления вероятность потери соединения приближена к нулю. Минус данной конструкции в том, что её очень сложно создать — для этого потребуются специальные инструменты и точный замер.
3. Один из самых распространённых методов усиления проёма — использование изделия с параллельными полками и монтаж внахлёст. Популярность такого способа обусловлена минимальными трудозатратами — стена не нуждается в ювелирной резке. Помимо этого, такое соединение имеет достаточную прочность, чтобы предотвратить осыпание и трещины в проёме.
4. Наконец, самый крепкий и качественный из всех возможных вариантов монтажа — использование швеллера П с монтажом заподлицо. Данный способ эстетичен, его результаты впоследствии легко обрабатываются отделкой. Минус — дороговизна, так как нужно будет воспользоваться алмазной пилой.

Свободные пространства, получившиеся между металлом и кирпичом, затираются цементно-песчаным раствором.
Источник

Фундамент под дом 7х9м. Обвязка швеллером №20. г. Калуга. ВСК — фундаменты на винтовых сваях КСАмет

Наша свая слона выдержит!

Фундамент под дом 7х9. г. Калуга. Обвязка швеллером №20. Монтаж произведен в течение 3 дней.

На примере этого фундамента хотим рассказать о технологии обвязки Винтовых свай швеллером. Для чего вообще производится обвязка швеллером? Какой размер материала выбрать? Можно ли класть швеллер прямо на сваи? Как не попасть на переплату, а когда без обвязки просто опасно строить дом. Предлагаю разбираться с этими вопросами вместе.

Этап №1. Проектирование и завинчивание свайного фундамента.

Фундамент под до 7х9 проектировался исходя из грузовых характеристик здания. Общий вес здания  98 456,00 кг.

Подробнее о подборе свай и расчете фундамента читайте в этой статье>>>

По фактическим данным расчета было подобрано 40 Винтовых свай диаметром 108.

Винтовые сваи заворачивались согласно схемы монтажа свай:

Фундамент под дом 7х9. г. Калуга. Схема свайного поля.

По разработанной схеме, производились работы. 40 Винтовых свай были смонтированы за 2 рабочих дня силами 1 бригады. В фундаменте применялись сваи с оцинкованным защитным покрытием. Цинк значительно продлевает срок службы фундамента.

Подробнее о методе защиты фундаментов методом горячего цинкования читайте в этой статье>>>

Этап №2. Усиление фундамента методом обвязки швеллером.

Для усиления фундамента в условиях перепада высот была спроектирована система обвязки швеллером.

Фундамент под дом 7х9. г. Калуга. Схема обвязки швеллером №20.

Швеллер монтировался в единый силовой пояс по всем Винтовым сваям КСАмет. С целью экономии материала для Заказчика на заводе производился раскрой швеллера. На участок швеллер доставлялся готовыми частями.

Обязательным условием проекта была сварка швеллера только на горизонтальных оголовников. Не должно было быть никаких потайных, скрытых от контроля сварных швов.

Приведем примеры узлов стыковки швеллера.

1) Угловой стык. Стык под 45 градусов. Стыковка 2 швеллеров.

Обвязка швеллером №20 по оголовникам. Стыковка угла под 45 градусов. Фронтальный вид.

Обвязка швеллером №20 по оголовникам. Стыковка угла под 45 градусов

2) Т-образный стык. Врезка швеллера в продольную обвязку под углом в 90 градусов. Стыковка 3 швеллеров.

Обвязка швеллером №20 по оголовникам. Стыковка 3-ех швеллеров Т-образный стык.

3)Крестообразный стык. Сборка 4 швеллеров в 1 точке.

Обвязка швеллером №20 по оголовникам. Стыковка 4-ех швеллеров. Крестовой стык.

Все сварные швы зачищены и обработаны специальной антикоррозийной защитой.

После 4 дневной рабочей смены был полностью закончен фундамент под двух-этажный жилой дом. По мимо прочностного элемента швеллер выступает основой под первый обвязочный брус.

Фундамент под дом 7х9. г. Калуга. Обвязка швеллером №20. Панорамный вид.

Работы по строительству дома начались в тот же день, как бригада Нашей компании сдала фундамент.

В будущем к такому фундаменту очень просто собрать пристройку. Винтовые сваи КСАмет заворачиваются фактически на любом отдаление от постройки. К выпускам швеллера привариваются новые балки и начинается сборка любой конструкции.

Что еще Мы можем для Вас сделать?

Звоните: +7-905-640-50-99 (вся Россия)

Контакты г. Калуга:

Звоните: +7 (4842) 75-93-92 — Центральный офис.

Звоните: +7 900 577 15 46 — Телефон для приема заявок.

Электронная почта: [email protected]

8 способов, которыми часто используется стальной швеллер

Главная » Блог

Стальной швеллер — это универсальный продукт, доступный во многих размерах и толщинах. Его поперечное сечение имеет форму квадратной буквы C с прямой спинкой и двумя перпендикулярными расширениями сверху и снизу. Некоторые типы стальных каналов (C Purlin) добавляют короткие обращенные внутрь кромки к концам удлинителей, параллельным задней части, что делает конструкцию более жесткой, аналогичной прямоугольным стальным трубам. Швеллеры других типов (Unistrut) имеют отверстия или перфорацию для крепления болтами, а другие могут добавлять небольшой выступ сзади для дальнейшего повышения жесткости.

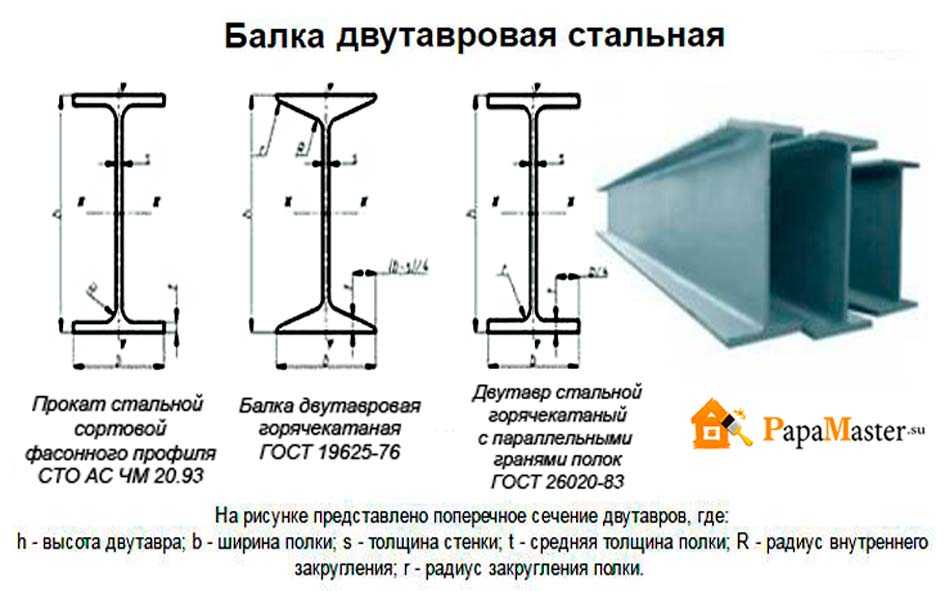

По сравнению с другими изделиями из конструкционной стали, такими как двутавровые балки, стальной швеллер легче и немного более гибкий, хотя он обладает меньшей прочностью на кручение, что делает его склонным к скручиванию при определенных условиях. Он обеспечивает повышенную жесткость по сравнению с плоской стальной ложей и немного прочнее при использовании в продольном направлении, чем эквивалентная толщина уголка.

Стальной швеллер имеет множество применений, в основном структурных, и вот несколько типичных примеров:

#1 Стены

Стальной швеллер часто используется для возведения стен гаражей, складов, мастерских и других металлических зданий, где они используются как шпильки в обычном деревянном каркасе. Стойки проходят вертикально от нижней плиты стены к верхней плите и несут вертикальную нагрузку здания. По сравнению с деревянными стойками стальной швеллер может выдерживать гораздо больший вес и гораздо более жесткий, а разница в весе между деревянными стойками и стальным швеллером незначительна. Конечно, стальной швеллер монтировать сложнее, так как требует сварки, скрепления болтами или клепками, а не простого забивания гвоздей.

Стены амбара № 2

Стальной швеллер можно использовать в амбарах со столбами для формирования стен, где он проходит горизонтально от столба к столбу, чтобы обеспечить точку крепления сайдинга снаружи, который часто представляет собой листовой металл. Его также можно проложить вдоль внутренней части, чтобы обеспечить поддержку гипсокартона или другой внутренней отделки стен. Используя стальной швеллер вместо деревянных реек или других изделий, можно увеличить расстояние между столбами без ущерба для целостности стены. При большей длине древесина может легко деформироваться или скручиваться, из-за чего готовая стена будет выглядеть волнистой или неровной, а ее жесткость и несущая способность снизятся.

#3 Крыши

На легких крышах в качестве стропил можно использовать стальной швеллер, идущий от карниза крыши к коньку, где они обеспечивают поддержку настила крыши. Используя стальной швеллер вместо деревянных стропил, стропила могут быть меньше и легче, но при этом выдерживать такой же вес. По сравнению с деревом стальной швеллер прочнее и долговечнее, его не повреждает гниение, грибковое разложение или влага. кладется перпендикулярно поверх стропил через каждые несколько футов от конька вниз до карниза. Это позволяет стальному швеллеру перекрывать зазоры между стропилами, позволяя им быть дальше друг от друга, и обеспечивает точку крепления стального настила.

#4 Оконные и дверные рамы

Стальной швеллер можно использовать для создания надежных рам для окон и дверей как в металлических, так и в деревянных зданиях. Четыре куска вырезаются под углом с каждым концом, и канал скользит по стене в оконном или дверном проеме. Это оставляет плоскую поверхность в проеме для установки двери или окна, и это намного надежнее, чем рамы из дерева. Стальной швеллер часто используется для создания рам для коммерческих противопожарных дверей, а также дверей подвала.

#5 Опоры деревянных балок

Когда в здании с деревянным каркасом требуется дополнительная прочность, можно использовать стальной швеллер для увеличения жесткости и прочности деревянных балок. Деревянные балки можно разместить внутри большого стального профиля, что обеспечивает дополнительную прочность, но при этом позволяет легко прикреплять балки и другие компоненты к деревянной балке. В качестве альтернативы можно разместить стальной швеллер меньшего размера в нижней части балки и поддерживать его стойками, чтобы увеличить прочность существующей балки во время реконструкции. Его также можно было поместить поверх балки в качестве крышки, чтобы обеспечить дополнительную прочность при строительстве дома.

#6 Рамы транспортных средств

Стальной швеллер часто используется для изготовления рам транспортных средств и часто имеет специальную форму для этой конкретной функции. Швеллер из сверхпрочной стали обычно используется для создания направляющих основной рамы, идущих от передней части автомобиля к задней. Более легкий стальной швеллер также можно использовать для создания поперечин, раскосов или конструктивных элементов, таких как опоры радиатора. При использовании в автомобиле стальной швеллер обеспечивает достаточную прочность и жесткость, чтобы предотвратить слишком большой изгиб автомобиля, в то же время позволяя немного двигаться, чтобы компенсировать крутящий момент, создаваемый двигателем.

#7 Прицепы

Стальной швеллер часто используется для изготовления прицепов, включая бортовые прицепы, прицепы-фургоны и даже туристические прицепы и дома на колесах. Сверхпрочный стальной швеллер можно использовать для создания направляющих основной рамы и шпунта, в котором он крепится к тягачу. Его также можно использовать в качестве балок, идущих перпендикулярно лонжеронам рамы, для создания структуры пола, а также для внешних краев прицепа. Пол, сделанный из дерева или металла, затем будет прикреплен к балкам, чтобы закончить палубу трейлера. Стальной швеллер также можно использовать для создания рельсов для крепления груза или в качестве шпилек для создания стен и крыши закрытого прицепа, такого как прицеп-фургон или туристический прицеп.

#8 Металлические здания

Швеллер из стали

часто используется в сочетании с двутавровыми балками и другими стальными изделиями для строительства коммерческих и промышленных зданий, таких как склады. Он может выступать в качестве подпорок, шпилек, раскосов, балок или других конструктивных элементов, где дополнительная прочность двутавровой балки не требуется. Он часто приваривается, крепится болтами или заклепками и обеспечивает достаточную прочность и жесткость для своего веса.

Стальной швеллер можно использовать и для многих других конструкций, таких как перила, лестничные косоуры, фермы моста или ограждения. Это универсальный продукт, прочный, легкий и относительно не требующий обслуживания.

---
