Как правильно подключить на кухне розетки: расположение, высота, установка, разновидности, схемы

Розетки для бытовой технике на кухне: как правильно расположить

Выбираем расположение электрических точек на кухне

Розетки для бытовой техники на кухне могут создать массу проблем. Ведь эта комната является своеобразным сосредоточением электроприборов.

Большего количества техники нет ни в одной комнате в доме или квартире. Поэтому электрическую сеть в кухне следует тщательно продумать, и для максимального удобства расположить все электрические точки таким образом, чтобы в дальнейшем не возникало никаких вопросов.

Содержание

• Нормы количества розеток на кухне
• Выбор розеток для кухни
• Расположение и монтаж розеток на кухне
  • Планирование расположения розеток
  • Монтаж розеток
• Вывод

Нормы количества розеток на кухне

Прежде всего, давайте ознакомимся с нормами, которые предъявляют строительные директивы к данной комнате. Ведь именно в них мы найдем ответы на некоторые вопросы, а также узнаем минимально допустимое количество розеток в кухне.

Расположение розеток на кухне

Итак:

• Согласно п. 12.27 ВСН 59 – 88, в кухне, суммарной площадью до 8м^2, должно быть не менее трех розеток. В кухнях большей площади, таких розеток должно быть не менее четырех. Номинальный ток этих розеток должен быть не ниже 6А.

Обратите внимание! Согласно строительным нормам, двойная розетка, установленная на кухне, считается двумя розетками. Это правило действительно только для этой комнаты. Для других комнат, двойная розетка считается как одна.

• Кроме того, на каждой кухне должна быть предусмотрена не менее чем одна розетка на номинальный ток до 10А. Эта розетка должна иметь заземление. Она используется для подключения временных электроприборов мощностью до 2кВт.
• Так же инструкция предусматривает установку одной розетки на 25А, если на кухне установлена электрическая плита (см. Розетки для подключения электроплиты: выбираем и монтируем). Причем, согласно строительным нормам, она должна питаться от отдельного группового автомата, и подключаться к отдельной линии. То есть, запитывать от этого автомата другие розетки или сеть освещения нельзя.
• Еще одной особенностью, которую оговаривает п.7.2 ВСН 59 – 88, является требование запитывать сети питания розеток от отдельных групп, не связанных с жилыми комнатами. То есть, для питания розеток и освещения на кухне, нам следует создать одну или две отдельные группы.

Выбор розеток для кухни

Если вы обратили внимание, то розетки на кухни могут иметь разный номинальный ток. И дабы у вас не возникло вопросов, какие розетки и куда ставить, и как их вообще выбирать, давайте уделим этому вопросу несколько слов.

Однофазная трехпроводная сеть	При выборе розеток, прежде всего, следует исходить из количества проводов в вашей однофазной сети. Дело в том, что раньше однофазная сеть могла быть выполнена двумя проводами. Последние нормы ПУЭ предписывают выполнять ее трехпроводной. То есть, обязательным стало наличие заземляющего проводника.
Розетка с заземлением	Если вы монтируете трехпроводную сеть, то вам обязательно необходимо выбирать розетки с заземлением. Если вы, в нарушение норм ПУЭ, монтируете двухпроводную сеть, то можно выбрать розетки без заземляющего контакта.
Где смотреть номинальный ток розетки?	Теперь остановимся на вопросе номинальных параметров розеток. Для однофазной сети существуют розетки на 6, 10, 16 и 25А. Номинальное напряжение у таких изделий обычно составляет 250В, но этот параметр для нас не столь актуален. Чем больше номинальный ток розетки, тем больший по мощности прибор можно к нему подключить. Он имеет более жесткую и надежную контактную часть, поэтому цена на такие изделия немного выше.
Куда какую розетку поставить?	Если вы выбираете розетку для подключения стационарных приборов, то можно, исходя из мощности этого прибора, сразу выбрать и розетку. Например, для подключения телевизора, пьезоподжига плиты, холодильника, вытяжки (см. Розетка для вытяжки: как выбрать и установть своими руками) и других не очень мощных приборов достаточно розетки на 6А. Для подключения электрического чайника, посудомоечной машины, микроволновки, уже потребуется изделие на 10А. А стиральная машина, мощная электромясорубка и некоторые другие приборы, уже потребуют розетки в 16А.
Розетки для временных электроприборов	Если же вы выбираете розетку для подключения временных электроприборов, то вы не знаете мощности устройства, которое будет к ней подключаться. Поэтому выбирать следует исходя из того, что к ней будут подключать самый мощный передвижной электрический прибор. Поэтому лучше, чтоб такая розетка для бытовой техники на кухне, была на ток в 10 или даже 16А.

Расположение и монтаж розеток на кухне

Имея представление о необходимом минимальном количестве розеток, и о том, какие электроустановочные изделия нам необходимы, можно приступать непосредственно к планированию и монтажу. Каждый из этих пунктов давайте рассмотрим отдельно.

Планирование расположения розеток

Прежде, чем приступать непосредственно к монтажу, следует определиться с количеством и местом расположения розеток. Кроме того, следует определиться, сколько групп нам необходимо для питания комнаты, и какие электроустановочные изделия будут питаться от каждой из них.

• Для этого, прежде всего, нам необходимо определиться с количеством розеток. Нам необходимо точно знать количество бытовых приборов, которые будут установлены на кухне.
• Далее, все электрические приборы следует разделить на стационарные и временные. К стационарным приборам мы отнесем холодильник, духовой шкаф, посудомоечную машину, стиральную машину, микроволновку, вытяжку и все то, что в процессе эксплуатации будет изыматься из розетки только на время технического обслуживания или ремонта.
• К временным электроприборам мы отнесем миксер, кухонный комбайн, электромясорубку и другие приборы, которые будут подключаться к сети только на время работы. Для них мы смонтируем розетки в рабочей или столовой зоне как на видео.
• Итак, подсчитываем количество розеток. На каждый стационарный электрический прибор нам необходима одна розетка. Для временных электроприборов, мы делаем две или три розетки в рабочей зоне кухни, и одну или две в столовой зоне.

Распределение розеток по группам

• Теперь, все розетки нам необходимо распределить по группам. Для этого считаем номинальный ток каждой розетки, трезво оцениваем, какова вероятность совместной работы тех или иных приборов, и затем объединяем их в группы. Вдаваться в подробности данного процесса мы не будем, ведь уже не раз подробно расписывали принцип формирования электрических точек по группам.
• Теперь пришло время определиться с местом расположения розеток. Для этого мы должны знать, что розетки нельзя размещать под мойками и водяными приборами отопления. Все остальные места доступны для установки розеток.

На фото вариант расположение розеток

• Исходя из этого розетки для приборов, установленных на нижнем ярусе кухни монтируем за этими приборами, на высоте в 20-30 см от пола. Электроприборы, установленные на втором ярусе, например, розетка на кухне для вытяжки монтируется на высоте в 20-30 см от потолка. Розетки для временных электроприемников могут монтироваться внутри мебели или на стену на высоте в 10-20 см от уровня столешницы. Розетки в столовой зоне монтируются в произвольном месте удобном для их использования.

Монтаж розеток

Несколько слов давайте скажем и о том, как правильно выполнять монтаж розеток. При этом мы обсудим вопрос не только подключения, но и обустройства электрической сети кухни в целом.

• В зависимости от насыщенности комнаты электроприборами, у нас может получиться одна, две, а иногда и три группы питания электрических точек. Для каждой из них желательно смонтировать собственную распределительную коробку. Это уменьшит вероятность ошибок при монтаже, кольцевания питания групп, а также упростит последующее обслуживание и ремонт.

Обратите внимание! При наличии электрической плиты, будет еще одна группа.

Правда, она не требует наличия распределительных коробок. Ведь провод от автоматического выключателя в распределительном щите, должен подключаться непосредственно к розетке или клеммнику печи.

Схема подключения электрической плиты

• Согласно строительным нормам, распределительную коробку рекомендуется монтировать над выключателем общего освещения комнаты. Если же у нас несколько распределительных коробок в комнате, то где монтировать их?
• Допустим, у нас есть три распределительные коробки. Первую, от которой питается освещение в комнате, мы монтируем, как и рекомендуется, над выключателем. Остальные две мы монтируем над скоплением розеток, которые будут от нее питаться. Если такого скопления нет, то это могут быть розетки на кухне для варочной панели или духового шкафа — в общем, наиболее мощного оборудования.

Схема питания каждой отдельной группы

• В каждой распределительной коробке подключаем и прокладываем провода к нашим розеткам. Провод должен быть трехжильный для подключения фазного, нулевого и защитного провода. Для упрощения монтажа и последующего обслуживания, в маркировке проводов следует придерживаться норм ПУЭ. Защитный провод должен быть желто-зеленого цвета, нулевой – голубого, а фазный произвольного.
• Провода от распределительных коробок подключаем к розетке. Здесь главное — не ошибиться с подключением защитного провода, который должен крепиться к заземляющим контактам розетки. Провода к силовым контактам могут крепиться в произвольном порядке.

Схема подключения розетки от двух- и трехпроводной однофазной сети

• Вопросы могут возникнуть только с подключением электрической печи. Особенно, если она подключена от трехфазной сети. Но данный вопрос мы уже не раз описывали на страницах нашего сайта, поэтому не будем вдаваться в него более детально.
• Остановимся только на монтаже проводки в мебели. Если вы решили встроить розетки в столешницу, или использовать выезжающие розетки, то вам придётся своими руками монтировать провод по деревянной поверхности мебели.
• Данная основа является сгораемой, поэтому ее необходимо оградить от провода. Конечно, для этого можно использовать разнообразные подкладки, но более простой и красивый способ — это монтаж в гофре. Но тут, обратите внимание, что гофра должна быть металлической. А раз гофра металлическая, то ее необходимо заземлить. Сделать это можно непосредственно в месте крепления провода к розетке.

Вывод

Надеемся, теперь розетка для вытяжки на кухне, или для электрической печи, не станет для вас неразрешимой проблемой. Вы сможете с легкостью спланировать любое количество электротехнических изделий на кухне, и правильно их разместить. Главное в этом вопросе — правильно распределить электрические точки по группам, дабы не было большого запаса прочности. А так же чтобы наш автоматический выключатель группы, не отключался каждый раз, как вы включили больше двух приборов.

расположение, схемы и особенности конструкций

Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

1. Замеряем высоту, ширину и длину кухни.
2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

• накладные дизайнерские модели;
• встраиваемые варианты, монтируемые внутри стены;
• скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
• угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с буром, дрель или болгарка
• Зубило для выравнивания контуров отверстия
• Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

1. Отметьте точку на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
3. Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
5. Закрепите подрозетник при помощи гипсового раствора
6. Выровняйте стену
7. Снимите на 1,5 см обмотку с проводов
8. Закрепите провода в зажимах, спрячьте излишки
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

https://youtube. com/watch?v=Eprjyl2vueE

ПОСМОТРЕТЬ ВИДЕО

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.

Виды розеток для кухни и их особенности

Электрические розетки кроме цветового разнообразия различаются по способу установки. Существуют следующие типы розеток:

1. Скрытые. Это наиболее распространённый вариант для кухни, который применяется при скрытой проводке, когда силовые кабели вмурованы в стены под штукатуркой. Преимущество таких розеток заключается в надёжности, долговечности и безопасности. Кроме того, они практически не выделяются на фоне стены, а при соответствующем подборе цвета сливаются с её поверхностью. Недостаток состоит в том, что для их установки в стенах необходимо выдалбливать отверстия.

2. Накладные. Эти устройства применяются при наружной проводке. Розетка устанавливается прямо на поверхность стены, без подготовительных процедур. Отличительные черты — быстрота монтажа и доступность при необходимости ремонта или замены. Недостаток — внешний вид, многим не нравится, что розетка выступает на поверхности стены.

3. Угловые. Специальный тип розеток, форма и конструкция которых позволяет устанавливать их в углах между стенами или между стеной и рабочим столом. Фактически является разновидностью накладного источника питания, поскольку для монтажа не требуется углубляться в стену. Как большинство современных розеток, угловые модели изготавливаются из прочной качественной пластмассы с высокими диэлектрическими показателями. Чаще всего используются в виде модулей с тремя-пятью штепсельными разъёмами.

4. Выдвижные. Это разновидность скрытой розетки, но в отличие от стационарного варианта выдвижная розетка монтируется не только в стене, но и в мебели — столах, шкафах и т. д. Устройство представляет собой блок из нескольких гнёзд, который при необходимости прячется в специальной полости. В зависимости от конструкции выдвижные розетки бывают горизонтальными и вертикальными. Специалисты отмечают их следующие преимущества:

Нормативы для установки розеток на кухне

Поскольку электричество – вещь небезопасная, существуют нормативные документы, которые регулируют порядок их расположения и четко описывают, где розетки могут быть размещены, а где нет. Ознакомиться с полным установленным порядком можно, почитав ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85. Но если выделить из этого только основное, то можно рассмотреть следующие аспекты:

высота расположения розеток от плинтуса не должна превышать 2 м;

Схема месторасположения розеток на кухне должна соответствовать нормам безопасности

• бытовой прибор, который будет включен в розетку, должен находиться от нее на расстоянии не более 1 м;
• все розетки должны быть расположены таким образом, чтобы риск попадания брызг воды или пара был полностью исключен.

Это минимальные требования безопасности, которые позволят избежать опасных ситуаций на кухне. Ведь именно здесь собрано максимальное количество коммуникаций, каждая из которых не должна наносить вред другой.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Планировка размещения розеток

При заказе дизайн-проекта интерьера такого помещения, в документации обязательно отображается не только общее количество, но и места расположения стационарно устанавливаемых разъёмов электрических сетей.

При самостоятельной планировке размещения электрических розеток необходимо обязательно ориентироваться на основные функциональные особенности устанавливаемого оборудования, а также учитывать общую стилистику оформления кухни и расположение мест, отведённых для размещения мебели или предметов интерьера.

Важно учитывать планировку помещения и его общие размеры, а также места расположения предметов кухонных гарнитуров или крупногабаритной мебели.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Где устанавливать розетки под стационарные кухонные электроприборы

На этапе планирования проводки это очень важный вопрос. Как говорилось выше, розетки на кухне под стационарные приборы отключаются крайне редко, поэтому их лучше спрятать. Лучше всего они себя чувствуют на стене прямо возле пола. Дело в том, что современные кухонные стенки делаются на ножках, высота которых не менее 10 см, чего достаточно для размещения розетки под холодильник, посудомоечную машину и чего там еще у вас есть или планируется.

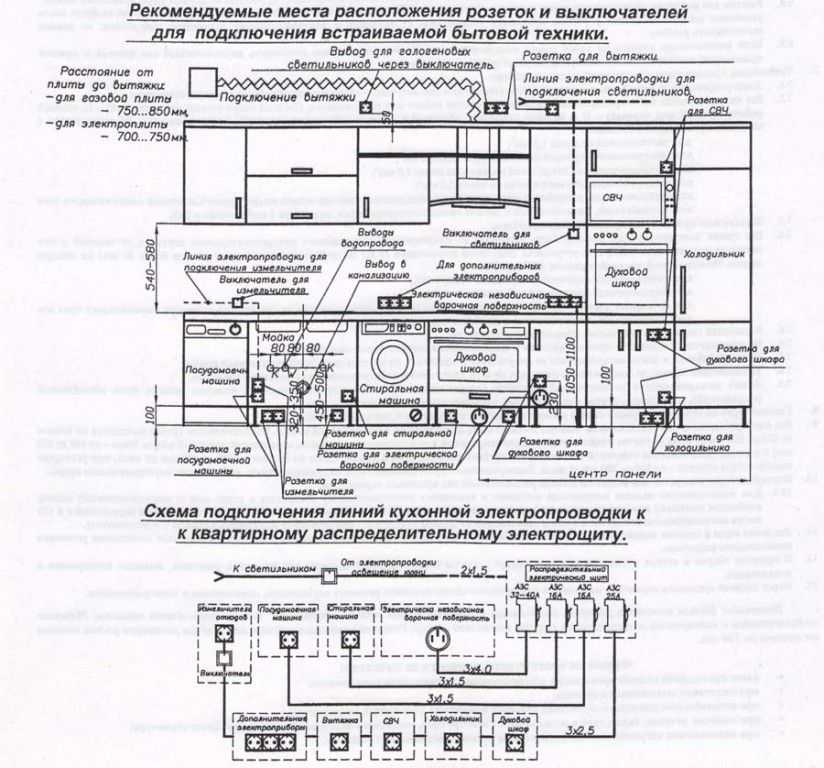

Приблизительная схема расположения розеток на кухне

Немного сложнее обстоит дело, когда духовой шкаф или микроволновка располагаются в мебельной нише на такой высоте, откуда их родной шнур не достанет до пола. В этом случае шкаф нужно просто нарисовать по размерам на стене и в нужное место подвести проводку с розеткой. Конечно же, кухонная мебель заказывается раньше монтажа проводки, для того, чтобы электрик знал куда подводить какую розетку.

Вытяжка подключается в самом верху, под потолком над кухонными шкафами. Так не будет видно ни провода, ни самой розетки.

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Полное руководство по идеям для кухонных розеток — Veranahome

Вам когда-нибудь казалось, что на вашей кухне чего-то не хватает? Может быть, это потому, что вы не используете все пространство, которое у вас есть. Знаете ли вы, что розетки на кухне можно использовать не только для подключения бытовой техники? Вы можете использовать эти пространства с небольшим творческим потенциалом для хранения таких вещей, как посуда и специи. Ознакомьтесь с этими идеями, чтобы начать.

При поиске кухонной розетки необходимо учитывать несколько моментов. Во-первых, находится ли розетка уже на ответвлении. Если это так, вы не можете добавить еще одну шпору. Однако, если в розетку входят только два кабеля, скорее всего, это кольцевая цепь, что означает, что вы можете добавить ответвление. Просто убедитесь, что ответвление не расширяет площадь трассы более чем на 100 квадратных метров.

Еще один момент, на который следует обратить внимание, — хотите ли вы запустить ответвление от существующей розетки или 3-контактной распределительной коробки на 30 ампер, подключенной к кабелю основной цепи. Если вы выберете последнее, помните, что применяются те же правила. После того, как вы решили, как запустить ответвление, следующим шагом будет поиск подходящего разъема. Вам нужно учитывать несколько вещей, таких как тип поверхности, на которой будет установлена ​​розетка, кабели, идущие к ней, и планировка вашей кухни.

Макет

Планировка кухни также играет роль при выборе подходящей розетки. Если у вас небольшая кухня, вы можете выбрать розетку, которую можно установить в углу или под шкафами. Если у вас большая кухня, вы можете подумать о том, чтобы розетки располагались дальше друг от друга, чтобы избежать беспорядка.

Приняв во внимание все эти факторы, вы можете приступить к изучению различных типов розеток и решить, какая из них подходит для вашей кухни. Есть несколько других материалов на выбор, таких как пластик или металл, а также вы можете выбрать розетки с портами USB или двойные розетки. Если вы не уверены, какой тип розетки выбрать или как ее установить, проконсультируйтесь с дизайнером кухни или электриком. Они смогут помочь вам выбрать подходящую розетку для ваших нужд и правильно ее установить.

Накладные розетки

Накладные розетки являются наиболее распространенным типом и могут быть установлены на стенах, кухонных островах или барных стойках. Если вы ищете более незаметный вариант, вы можете выбрать всплывающие розетки, которые появляются только тогда, когда они вам нужны. Кабели также необходимо учитывать при выборе розетки. Вы должны убедиться, что провода, которые вы используете, рассчитаны на напряжение и силу тока розетки и совместимы с поверхностью, на которой вы устанавливаете розетку. Например, для некоторых поверхностей требуются специальные кабельные зажимы.

Выдвижная розетка

Если у вас большая кухня с большим количеством рабочей поверхности, вы можете рассмотреть возможность установки выдвижных розеток. Это удобно, когда вам нужно несколько устройств одновременно, так как их можно легко спрятать, когда они не используются. Другой вариант – установить розетки на стенах кухни. Это отличный способ сэкономить место, так как вам не будут мешать шнуры или кабели. Вы также можете проявить творческий подход к размещению розеток, так как вы можете разместить их в разных частях комнаты. Если у вас маленькая кухня, вы можете рассмотреть возможность установки розеток в углу комнаты. Это отличный способ сэкономить место и поддерживать порядок на кухне. Вы также можете проявить творческий подход к размещению розеток, так как вы можете разместить их в разных частях комнаты.

Разъем USB

Вы можете рассмотреть возможность установки портов USB в свои разъемы, если хотите более стильный вариант. Это отличный способ держать ваши устройства заряженными и готовыми к использованию. Вы также можете проявить творческий подход к размещению розеток, так как вы можете разместить их в разных частях комнаты.

Двойная розетка

Если вы ищете более практичный вариант, вы можете рассмотреть возможность установки на кухне двойных розеток. Это отличный способ сэкономить место и убедиться, что у вас достаточно розеток для бытовой техники. Вы также можете проявить творческий подход к размещению розеток, так как вы можете разместить их в разных частях комнаты.

Правила и положения

В Великобритании действуют некоторые правила, касающиеся кухонных розеток. NICEIC (Национальный инспекционный совет по заключению контрактов на электромонтаж) рекомендует размещать розетки на безопасном расстоянии (30 см по горизонтали) от раковины, чтобы избежать контакта воды с электричеством. Кроме того, все новые розетки в доме требуют защиты с помощью УЗО (устройства защитного отключения).

Помните о нескольких вещах при планировании высоты и положения кухонных розеток. Розетки должны располагаться на удобной высоте, чтобы вам не приходилось слишком высоко тянуться или слишком низко наклоняться при их использовании. Они также должны быть расположены в легкодоступном месте — предпочтительно рядом со столешницами или приборами — чтобы вам не приходилось охотиться за ними всякий раз, когда вам нужно их использовать. При некотором планировании вы можете убедиться, что ваши кухонные розетки соответствуют британским нормам и удобны для повседневного использования. Соблюдение этих рекомендаций поможет создать безопасное и комфортное пространство на вашей новой кухне.

Идеальная высота

Правильная установка для требуемой функциональности жизненно важна при планировании планировки кухни. Идеальная высота кухонной розетки — на столешнице, примерно на 10–15 см выше поверхности. Если у вас есть кухня/столовая со столом и вам нужна розетка для легкого доступа к зарядным устройствам и ноутбукам, расположите ее на высоте 45 см от пола. Очень важно проконсультироваться с дизайнером кухни, электриком и румпелем, чтобы установить соответствующую высоту ваших розеток. В то время как слишком много розеток и выключателей в комнате будет выглядеть странно, нехватка розеток может вызвать проблемы. Нет ничего хуже, чем подключить два прибора к столешнице, но иметь только одну розетку.

Если вы планируете ремонт дома или переделку кухни, сейчас самое время подумать, какие розетки вам нужны, сколько их и где они должны располагаться. Вам не нужно слишком беспокоиться об отделке. Как правило, хорошо устанавливать розетки на столешницах на высоте около 10-15 см от поверхности. Если у вас есть кухня/столовая со столом и вам нужна розетка для легкого доступа к зарядным устройствам и ноутбукам, расположите ее на высоте 45 см от пола.

Крупная бытовая техника

Для больших бытовых приборов, таких как холодильники и посудомоечные машины, высота зависит от размера помещения и размера устройства. Вашему установщику кухни, возможно, потребуется осмотреть местность, чтобы дать вам совет. Помимо изменения высоты готовой столешницы, вы также можете подумать о том, как вы проводите стену за столешницей, на которую вы собираетесь установить розетку. Это означает меньше разрезов и размещение гнезда на одной линии с плиткой. Если вы укладываете плитку, вы можете установить коробки для розеток в соответствии с высотой, что облегчит укладку плитки.

Учитывайте эту высоту, если у вас есть бортик (небольшая окантовка над рабочей поверхностью). Вам нужен зазор не менее 100 мм от верхней части стойки до нижней части розетки. Это предотвращает изгиб вилки от изгиба против бортика. Думайте об этом как о своих розетках над плинтусом на полу; если он слишком близко, трудно подключить что-либо. Если вы сомневаетесь, посоветуйтесь со своим дизайнером кухни, электриком и, возможно, румпелем, чтобы установить соответствующую высоту ваших розеток.

Часто задаваемые вопросы

Как скрыть кухонные розетки?

Есть несколько способов скрыть розетки на кухне. Один из вариантов – установить всплывающие розетки. Они могут быть установлены на поверхности или внутри шкафов и ящиков. Еще один вариант – установка утопленных розеток. Это может быть отличным способом скрыть сокеты от глаз. Вы также можете рассмотреть возможность установки стиральных машин на кухне. Это может быть отличным способом скрыть сокеты от глаз. Если у вас загроможденная кухня, вы можете подумать об установке органайзеров для ящиков. Это может быть отличным способом скрыть сокеты от глаз.

Можно ли поставить розетки в кухонные шкафы?

В кухонные шкафы можно поставить розетки. Вам нужно будет убедиться, что кабели достаточно длинные, чтобы дотянуться от розетки до устройств, которые вы хотите подключить, и вам может понадобиться удлинитель. Вы также должны проконсультироваться с квалифицированным электриком, чтобы убедиться, что проводка соответствует нормам и безопасна.

Можно поставить розетку под раковину?

Ответ: это зависит от вашей кухни. Если у вас небольшая кухня, размещение розетки под раковиной может быть хорошей идеей, чтобы сэкономить место. Однако, если у вас большая кухня, вы можете рассмотреть другие варианты, например, разместить розетку на стене или в другом месте. В конечном счете, решать вам, что лучше всего подойдет для вашей кухни.

Электромонтаж электроприборов в жилых помещениях (Великобритания)

(См. на этой странице изменения в цветах кабелей в 2004 г.)

кольцевая цепь — розетки с предохранителями — высокая мощность — вне помещений

Обратите внимание, что вся информация об электропроводке и установке, представленная на сайте diydata.com, предназначена только для информационных целей . С 1 января 2005 года Строительные нормы, часть P, требуют в Англии и Уэльсе, чтобы электромонтажные работы могут выполнять только аттестованные лица, либо работы должны быть аттестованы по завершению — см. страницу для более подробной информации.

---

Кольцевая цепь

Обычные настенные розетки в доме обычно подключаются к кольцевой цепи (также называемой кольцевой сетью). Кольцевые цепи жилого дома питают розетки и стационарные электроприборы в помещениях.

«Кольцо» образуется кабелем, идущим от потребительского блока к первой розетке, затем ко второй розетке, затем к следующей розетке и т. д. до тех пор, пока кабель не вернется к потребительскому блоку. Это означает (просто говоря), что каждая розетка в кольцевой цепи имеет два кабельных маршрута обратно к источнику питания. Кабель кольцевой цепи состоит из коричневого (находящегося под напряжением) провода, синего (нейтрального) провода и неизолированного медного провода заземления, причем все три провода заключены во внешнюю оболочку из ПВХ. Кабель, используемый в домашних кольцевых цепях, имеет сечение 2,5 кв. мм или 4,0 кв. мм с двумя жилами и землей, они рассчитаны (на открытом воздухе) на 24 ампера или 32 ампера соответственно.

Каждая кольцевая цепь защищена 32-амперным предохранителем или расцепителем, установленным в потребительском блоке. Современные установки включают устройство защитного отключения (УЗО) перед потребительским блоком, которое отключает всю систему в случае обнаружения неисправности.

В старых домах кабели для кольцевых цепей (и других цепей) могут проходить через полость в стене, а кабели входить в заднюю стенную розетку. Это недопустимо в новых помещениях и пристройках. В настоящее время считается, что кабели внутри полости могут намокнуть, что приведет к разрушению изоляции кабеля и попаданию влаги по кабелю в розетку. При перемонтаже старых домов новые кабели не должны проходить через полость, их следует прокладывать через новые каналы, встроенные во внутренние поверхности стен или под половицы.

Считается, что кольцевая цепь рассчитана на 30 ампер (7200 Вт). Кольцо может обслуживать до 100 м2 площади пола и, теоретически, может иметь любое количество подключенных к нему розеток или предохранителей. Поскольку каждая розетка обычно рассчитана на 13 ампер, как «эмпирическое правило», они ограничены не более чем двадцатью розетками, маловероятно, что разнообразие бытовых приборов, используемых в любой момент времени, превысит 30 ампер. Длина кабеля, используемого в кольцевой цепи, ограничена 50 метрами для цепей, защищенных автоматическим выключателем. Розетки обычно монтируются заподлицо со стеной, хотя коробки для поверхностного монтажа часто легче установить, когда в цепь добавляются розетки.

Электрические приборы большой мощности (например, плиты, душевые и т. д.) не следует подключать к кольцевой сети, даже если они потребляют меньше тока, чем 30-амперный номинал кольцевой цепи. Подключение таких приборов уменьшит количество других приборов, которые можно использовать одновременно, и приведет к ложным срабатываниям на потребителе.

Целесообразно иметь не менее двух кольцевых цепей во всех помещениях, в многоэтажных домах по одной на каждый этаж. На кухне может быть большое количество электроприборов, поэтому отдельная кольцевая цепь для кухни также может иметь смысл, это дает дополнительное преимущество, заключающееся в том, что морозильная камера не пострадает, если в другом месте возникнет неисправность. Один кольцевой контур должен обслуживать площадь не более 100 кв. м (или 120 кв. ярдов).

В Великобритании вилки, используемые в современной кольцевой цепи, имеют квадратные контакты, и каждая вилка оснащена предохранителями на 3 или 13 ампер. Всегда должен быть установлен правильный предохранитель, соответствующий прибору: предохранители на 3 ампера для приборов мощностью до 750 Вт (лампы, радиочасы и т. д.) — предохранители на 13 ампер для более крупных приборов мощностью до 3000 Вт.

ответвления могут быть подключены к кольцевой цепи. Ответвление — это розетка, соединенная с кольцом одним кабелем, поэтому розетка не имеет всех преимуществ двух кабельных трасс к потребительскому блоку. Ответвления часто используются, когда добавляется розетка, проще подключиться с помощью одного кабеля, чем расширять кольцевую цепь, чтобы включить новую розетку. Удлинитель ответвления может быть подключен к кольцевой цепи при условии, что он питает только розетку на 13 ампер (хотя это может быть двойная розетка) или одно стационарное устройство. По всему кольцу общее количество ответвлений не должно превышать количество розеток непосредственно на основном кольце. От каждого выхода на кольце может быть соединено не более двух отдельных ответвлений.

Снятие передней части настенной розетки дает представление о подключенной к ней цепи:

Примечание: на этом рисунке показаны «старые» цвета проводки — «новые» (после 2004 г.) цвета: коричневый = под напряжением, синий = нейтраль, заземление остается прежним.

• Одиночный кабель, подключенный к клеммам, указывает на то, что это существующая ответвление.
• Два кабеля могут указывать либо на то, что они находятся в главной кольцевой цепи, либо на то, что это ответвление, к которому подключено другое ответвление. Это не распознаваемая конфигурация, но возможная, если обе ответвления являются отдельными розетками.
• Три или четыре кабеля обычно обозначают розетку на главной кольцевой цепи, от которой отходит одна или две ответвления.

Если проводка была изменена предыдущим мастером, можно определить любые добавленные кабели, а затем определить исходную цепь.

Выходные блоки с предохранителями кольцевой цепи

Если требуется подключение к стационарному электроприбору, к стене может быть прикреплена розетка с предохранителем (вместо штепсельной розетки) и подключена к кольцевой магистрали. Эти розетки требуют правильного номинала предохранителя для устройства и подключаются к устройству кабелем или гибким проводом. Розетка может быть коммутируемой или некоммутируемой и может быть снабжена световым индикатором, показывающим, когда питание подключено.

Если к обогревателю любого типа подключается гибкий кабель (например, обогреватель ночного магазина), гибкий кабель должен быть специального «высокотемпературного» типа, подходящего для повышенных температур. Использование обычного гибкого кабеля приведет к разрушению изоляции, в результате чего гибкий кабель станет опасным.

Розетка для часов представляет собой блок аналогичного типа, но с небольшим предохранителем, встроенным в специальную вилку, соединенную с гибким проводом. Вилка может удерживаться в розетке с помощью винта или винта с накатанной головкой. Хотя они называются розетками для часов, они также подходят для других небольших слаботочных приборов, таких как вытяжные вентиляторы, дверные звонки.

Цепи высокой мощности.

В жилых помещениях может быть ряд приборов высокой мощности, наиболее распространенными из которых являются электрическая плита, погружной нагреватель и электрический душ. Каждое из этих устройств должно быть подключено к потребительскому блоку с помощью специального предохранителя/расцепителя и кабельной трассы. В инструкциях по установке прибора должна быть указана мощность прибора (которая также обычно указывается где-то на самом приборе), сила тока предохранителя/расцепителя и размер требуемого кабеля. Любые переключатели в этих цепях также должны иметь соответствующий номинальный ток.

Мощность для улицы.

Когда питание требуется для сарая, патио, садового пруда или других целей на открытом воздухе, следует использовать отдельную цепь от потребительского блока. Если устройство защитного отключения (УЗО) еще не установлено перед потребительским блоком, его следует установить. Устройство защитного отключения почти мгновенно отключит электричество, если в цепи возникнет неисправность.
