В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

1. Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.
2. Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.
3. Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.
4. Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
5. Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

• двухклавишный выключатель
• детектор напряжения
• лазерный нивелир или строительный уровень
• перфоратор и алмазная коронка D68
• стамеска и молоток
• подрозетник
• гипсовый или цементный раствор
• плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками
• индикаторная отвертка
• клеммы
• строительный нож
• белая изолента
• дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

1. Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.
2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.
3. В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.
4. С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.
5. Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля. Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!
6. Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе.
   Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.
7. Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.
8. Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя.
   Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.
9. Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.
10. Установите декоративную панель выключателя, вставьте клавиши.
11. В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.
12. Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

1. Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.
2. Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.
3. Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.
4. Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

1. Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.
2. Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

1. Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.
2. Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.
3. Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.
4. Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.
5. Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

1. В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.
2. Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

1. Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.
2. Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.
3. Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.
4. Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.

Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

#как сделать #пошаговый гайд #розетки и выключатели #техника безопасности #электрика #электропроводка

08. 06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн…

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння. ..

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото – одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото – сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото – дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

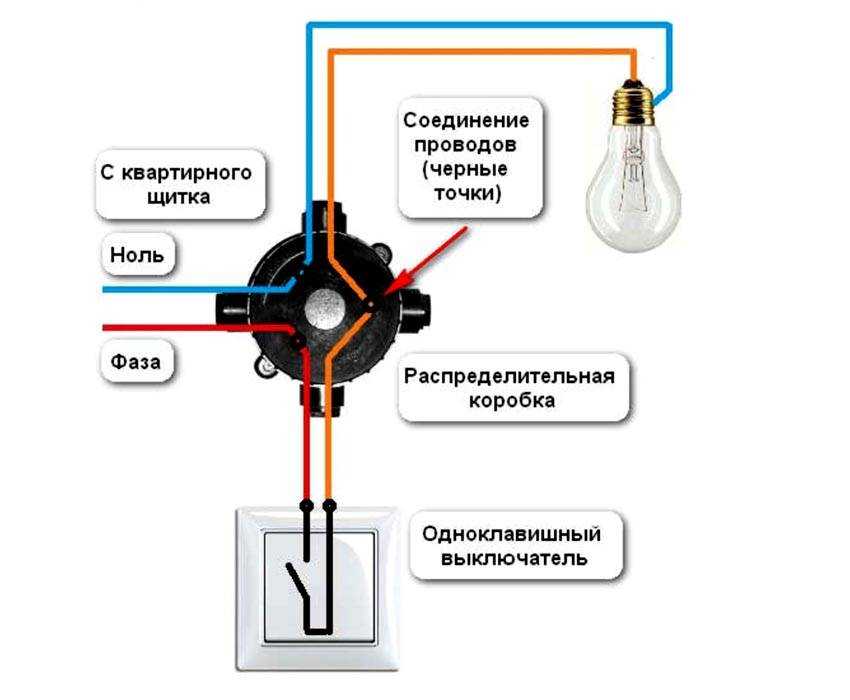

Фото – подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото – подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото – схема подключения для проходного выключателя

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото – принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как подключить выключатель света — шаги как для однополюсного, так и для трехпозиционного выключателя

istockphoto.com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя света

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных переключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем испытывают напряжение и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом, чтобы они налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить трехпозиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Определите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Advertisement

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего трехпозиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.

В: Могу ли я подключить розетку к выключателю света?

Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.

Реклама

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключить питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты надежно закреплены и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: коричневый = активный        Гибкий кабель: синий = нейтральный

Великобритания
для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Как подключить переключатель

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт не совместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкий жужжащий звук. Это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Дополнительные розетки можно использовать для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы с помощью 4-жильного телефонного кабеля. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
