Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?

Содержание

  1. Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?
  2. Двойная розетка в два подрозетника. Особенности монтажа розетки с двумя гнездами
  3. Установка двойной розетки schneider electric. Типы двойных розеток
  4. Двойная розетка или две одинарные. Одна двойная розетка или две одинарных розетки – в чем разница?
  5. Как подключить розетку 4 провода. Стандарты и схема подключения
  6. Как подключить розетку. Как правильно подключить розетку от розетки
    • Плюсы и минусы такого способа подключения
    • Выбор способа монтажа проводки
  7. Видео как подключить двойную розетку к 220В

Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Двойная розетка в два подрозетника. Особенности монтажа розетки с двумя гнездами

До начала присоединения устройства нужно определить, где находятся фаза и ноль. Проще всего изучить маркировку проводов: фаза — коричневая, черная, белая или красная, ноль — синий, бело-синий, заземляющий провод — желто-зеленый.

Если доверия к маркировке нет, можно самостоятельно проверить расположение фазы и ноля. Сделать это можно так:

  1. Надеть резиновые перчатки.
  2. Поднести к каждому проводу специальную отвертку-тестер.
  3. Оценить сигнал отвертки — на фазе лампочка загорится.

До установки двойной розетки нужно обесточить проводку — повернуть выключатель на автоматах или одном (нужном) автомате в позицию «выключено». Далее в месте, куда нужно будет поставить изделие, повторно проверяется напряжение при помощи специальной отвертки.

Существуют некоторые особенности монтажа двойной розетки в отличие от одинарной. У двойной розетки есть один подрозетник (стакан) с двумя разведенными клеммами, 1 монтажный отдел для проводов.

Схема установки такова: к центральной или верхней клемме следует подсоединить кабель заземления, при этом фаза будет справа, ноль (нейтраль) — слева.

Выбирать кабель надо только из того же материала и с тем же сечением, что и основная проводка. Если предполагается ставить 2 подрозетника, придется просверлить углубления в стене для них дрелью с соблюдением нужного расстояния для отверстий. Перед монтажом следует нанести на стены разметку, если старая розетка здесь отсутствовала.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Двойная розетка или две одинарные. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

  • Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
  • Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Необходимо также отметить еще одну особенность двойной и одинарных розеток.

  • Механизм двойной розетки рассчитан на протекание тока до 16А. Механизм каждой одинарной розетки также рассчитан на протекание тока до 16А.
  • Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

    Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

    Как подключить розетку 4 провода. Стандарты и схема подключения

    Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

    В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

    Например на Unica:

    • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
    • “A” – к нижней цветовой маркировке

    Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

    На другой стороне:

    Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

    Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

    Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

    Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

    Далее вставляете в контактные пазы по цветам все провода.

    После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

    Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

    Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

    Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

    Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

    Далее устанавливаете лицевую панель и декоративную рамку.

    Как подключить розетку. Как правильно подключить розетку от розетки

    Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

    Плюсы и минусы такого способа подключения

    Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

    Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

    Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

    С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

    Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

    Выбор способа монтажа проводки

    Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

    • Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
    • Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
    • Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
    • Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

    Видео как подключить двойную розетку к 220В

    виды, схемы, правила установки, монтажа и подключения своими руками в один подрозетник, основные преимущества

    Автор: Строй-маркет Vega

    В квартирах и офисах с множественным количеством бытовой техники и оборудования двойные розетки с крышкой являются необходимым аксессуаром.

    Какой вариант лучше, на что стоит обращать внимание, как правильно установить элемент – вопросы, никогда не теряющие совей актуальности.

    • Конструктивные особенности

    • Плюсы двойных розеток – важно знать!

    • Разновидности двойных розеток

      • Механическая защита

      • Двойные розетки с заземлением

      • Накладные и встроенные

      • Герметичность корпуса

      • Дополнительный функционал

    • Характеристики розеток по напряжению и частоте

    • Маркировка розеток – описание

    • Устанавливаем новую розетку самостоятельно

    • Фото двойной розетки

    Конструктивные особенности

    Все розетки одинаковые по конструкции и составляющим. Имеют защитный корпус, провода и клеммы для подключения. В некоторых вариантах производители предусмотрели наличие заземляющего контакта, обеспечивающего защиту от появления повышенного электрического тока на корпусе.

    Плюсы двойных розеток – важно знать!

    Покупая двойные розетки пользователям гарантированы следующие преимущества:

    • Розетка двойная внутренняя и наружная экономичнее в финансовом плане в сравнении с одинарной конструкцией;
    • Изделие имеет компактные эргономичные размеры, выглядит эстетически привлекательно;
    • Наличие аксессуара дает возможность подключения двух бытовых приборов одновременно.

    Современные двойные розетки доступны по ценовому критерию. Стоимость изделия зависит от предназначения и функционала устройства.

    Разновидности двойных розеток

    Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

    Механическая защита

    Бывают открытые и закрытые варианты. В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях.

    Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

    Двойные розетки с заземлением

    Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

    Правильно подключенные заземляющие контакты сделают пользование комфортным.

    Накладные и встроенные

    Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

    Герметичность корпуса

    Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

    К сведению! Маркировки изделия на герметичность важна при приобретении изделия для промышленных предприятий, работающих с большими мощностями.

    Дополнительный функционал

    Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

    Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

    Характеристики розеток по напряжению и частоте

    Популярными и востребованными среди отечественных пользователей розетки с напряжением в электросети 220В для подключения электроприборов мощностью 3,5кВт. Ограничения связаны с тем, что маломощная техника не способна справляться с силой тока, которая выходит за пределы 16А.

    Также в продаже имеются изделия с параметрами напряжения 240 и 380В. Розетки предназначены для применения на промышленных предприятиях, где сила тока приближается к 32А.

    Выбирая товар обращайте внимание на частоту переменного тока. В нашей стране распространенными считаются европейские стандарты с показателями 50 и 60Гц.

    Маркировка розеток – описание

    Современные качественные розетки совершенствованы по максимуму, имеют несколько параметров защиты: от попадания влаги, пыли и грязи.

    Маркировка обозначается буквенными показателями (IP) и цифровыми:

    • 0 – изделие полностью не защищено;
    • 1 – предусмотрена защита от прикосновения пальцами и запрет на проникновение твердых частичек с размерами более 5см;
    • 2 — предусмотрена защита от прикосновения пальцами и запрет на проникновение твердых частичек с размерами от 1,25см;
    • 3 – розетка безопасная, обеспечена защиты от случайного контакта с электроинструментами и другими приборами с размерами более 2,5мм;
    • 4 – защита от проникновения твердых частичек с размерами от 1мм;
    • 5 – розетка частично защищена от попадания пыли;
    • 6 – максимальная степень защиты, в том числе и от попадания микрочастиц пыли.

    Вторая цифра, указанная на аксессуаре, означает степень защиты от влаги:

    • 0 – узлы устройства не защищены;
    • 1 – защита касается вертикальных капель, падающих на розетку;
    • 2 – защита касается капель, падающих под углом 15 градусов;
    • 3 – прибор защищен от замыкания при попадании капель под разным углом;
    • 4 – прибор надежный, даже если ни него попадают брызги со стороны;
    • 5 – наличие в маркировке второй цифры 5 говорит о том, что розетку можно мыть, ее эксплуатация безопасна даже при попадании строи воды без давления;
    • 6 – устройство способно выдержать потоки воды под давлением;
    • 7 – допускается погружение элемента под воду на глубину не более 1м, на короткое время;
    • 8 – разрешено погружение на глубину;
    • 9 – прибор полностью герметичный, им можно пользоваться под водой неограниченное время.

    Указанные показатели рассматриваются в отношении бытовой техники. Также имеются другие маркировки, с показателями прочности корпуса.

    Они в продаже встречаются редко.

    Устанавливаем новую розетку самостоятельно

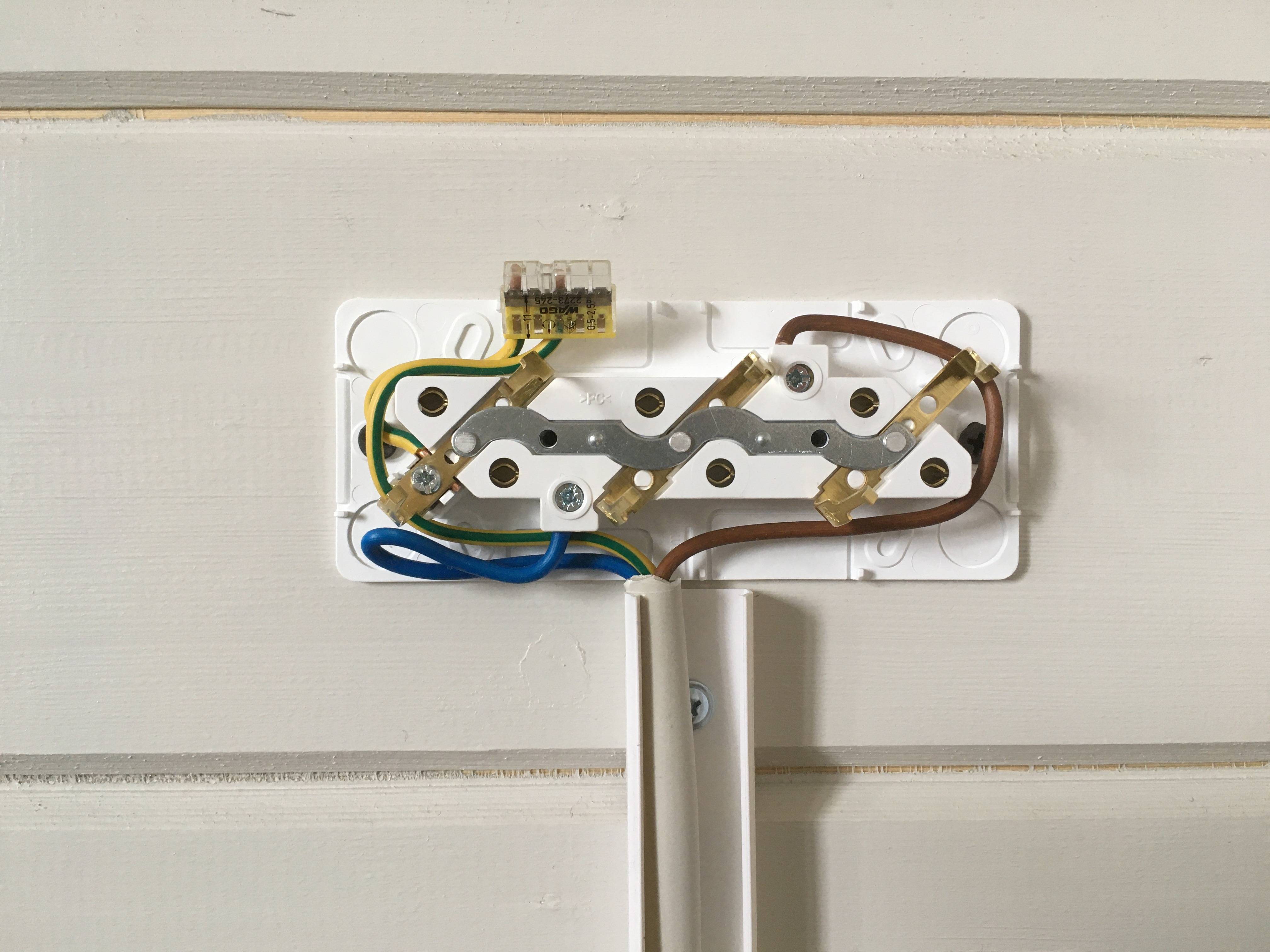

    Подключение двойной розетки требует подсоединение 2 элементов конструкции к единой линии. В первый шлейф заводится 6 проводков, во 2-й – 3 основных провода. В результате первый принимает ток и передает его второму.

    Схематически монтаж новой розетки выглядит так:

    • Перед установкой изделия концы проводков разделываются с помощью кусачек, после укорачивания их на 1см проводится зачистка от изоляции;
    • Многожильный провод плотно подкручивается;
    • Внутренняя конструкция плотно и ровно устанавливается в подрозетник, прижимается к стенке;
    • Изделие прикручивается шурупами, фиксируется.

    Важно! Неправильное подсоединение проводов может привести к короткому замыканию. При отсутствии опыта, сил и времени лучше воспользоваться помощью профессионалов.

    Фото двойной розетки

    Обзор продуктов | Шнайдер Электрик

    • se.com/ww/en/work/products/residential-and-small-business/»>

      Жилой сектор и малый бизнес

    • Автоматизация и управление зданием

    • Низковольтные изделия и системы

    • Аккумулятор солнечной энергии и энергии

    • se.com/ww/en/work/products/access-to-energy/»>

      Доступ к энергии

    • Распределение среднего напряжения и автоматизация сети

    • Критическая мощность, охлаждение и стойки

    • Промышленная автоматизация и управление

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    Верхние диапазоны

    • Диапазоны: 77

    • Диапазоны: 58

    • Диапазоны: 32

    • Ассортимент: 24

      Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

    • Диапазоны: 32

    • Диапазоны: 59

    • Диапазоны: 27

      Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

    • Диапазоны: 34

      Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

    Замена одинарной розетки на 13 А на двойную

    Более 1 миллиона запасных частей

    Более 500 брендов

    Более 800 видеороликов по ремонту бытовой техники

    Более 359 000 отзывов Trustpilot

    • Дом
    • Консультационный центр
    • Домашняя электрика и освещение
    • Замена одинарной розетки на 13 ампер на двойную

    Если вы недавно переехали в новый дом или, возможно, хотите добавить дополнительную розетку, то вы попали по адресу. Некоторым может показаться, что установка двойной розетки вместо оригинальной одинарной розетки может оказаться долгой и трудной задачей.

    Однако вы ошибаетесь, в этом руководстве мы расскажем вам, как снять одинарную розетку и заменить ее двойной. После завершения вам захочется заменить каждую розетку в вашем доме, потому что… да, это действительно так просто.

      Что вам понадобится:

    • Двойная розетка
    • Отвертка
    • Мультиметр
    • Вставной тестер розеток

      Шаг 1. Рекомендации по безопасности

    Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами. Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

    Вы можете использовать:

    Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

    Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

      Шаг 2. Удаление старой розетки

    Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать выкручивать винты, удерживающие розетку на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

    Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

      Шаг 3. Использование мультиметра

    Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

      Шаг 4. Отсоединение старой розетки

    Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

    Ослабив провода, вы можете снять старую лицевую панель.

      Шаг 5. Установка новой втулки

    Теперь вы можете приступить к установке коробки адаптера с двойной розеткой. Вы должны выровнять отверстия для винтов с существующими отверстиями для гнезд. Затем вы можете пропустить провода через заднюю часть адаптера. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

    Установив провода, сильно потяните за них, чтобы убедиться, что они затянуты и закреплены. Как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

    Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
