Как правильно подключить двойной выключатель с розеткой: Розетка с выключателями в одном корпусе

Содержание

Двойная розетка с выключателем в одном корпусе

Содержание

Двойная розетка является достаточно удобным приспособлением. Но далеко не все используют такие варианты розеток, так как не все знают, как правильно подключить такую систему.

Особенности совмещение розетки и выключателя

Совмещение розетки и выключателя в одном корпусе значительно экономит электроэнергию. При этом не требуется дополнительная установка распределительного короба. Для того, чтобы объединить выключатель и розетку, нет необходимости портить стену. Провод можно провести и без этого. Кроме того, совместимые модули можно установить на любую поверхность. Поэтому эстетика и эргономичность — как раз про совместные розетки.

Такие конструкции можно устанавливать не только на поверхность стены, но и монтировать в неё. Чаще всего их оснащают специальной крышкой. Она обеспечивает дополнительную безопасность.

Справка! Подобной розеткой можно оснастить ванную комнату. Благодаря крышке влага и пыль не проникает к контактам.

Также при выборе розеток стоит обратить внимание на следующие показатели:

Насколько устройство совместимо с техническими характеристиками другой электроники.
Соответствие с дизайном интерьера.
Насколько будет функциональна работа при включении устройств.
Количество кнопок, а также розеток в одном блоке.
Особенности монтажного процесса.

Также при выборе розетки с выключателем стоит обратить особое внимание на мощность и совместимость с другой электроникой в доме.

Как выбрать розетку с выключателем

Лучше всего отдать предпочтение моделям, которые изготавливают из прочного пластика. Если в доме есть маленькие дети, то лучше купить вариант со специальными защитными шторками. Они плотно перекрывают контакты, поэтому ребёнок не сможет туда залезть. Это очень удобно, так как можно не переживать за безопасность маленьких жителей.

Как подключить розетку с выключателем в одном корпусе

Если правильно провести проводку и произвести подключение, можно сэкономить время, деньги и пространство. Поэтому необходимо подробно разобрать каждый этап монтажа.

Установка розетки с одноклавишным выключателем

Чтобы подключить такую розетку нужно использовать трехжильный провод. Основные этапы работы:

Соединить нейтрали питания с нулевыми проводниками освещения и розетки внутри распределительной коробки.
В распределительном щитке фазы соединить в фазах розетки.
Полученную фазу и нейтраль подсоединить к необходимым контактам внутри блока.
При помощи перемычки розеточную фазу подкинуть в розеточную фазу.

Провод, который находится в распределительном коробе, интегрировать с вводным контактом.

Справка! Розетку с заземлителем нужно подключать к четырехжильному проводу.

Наиболее выгодный вариант, когда устройство устойчиво к перепадам электроэнергии.

Подключения двухклавишного выключателя с розеткой

Схема подключения двухклавишного выключателя очень простая. Главное правильно и последовательно подсоединить провода. Алгоритм подключения следующий:

Первоначально выбирают участок, где будет располагаться внутренний или наружный блок.
Занимаются разметкой поверхности.
Ищут нужную фазу в распределительном щитке, а также отключают электричество в помещении.
Фазу подкидывают на выключатель. Для этого необходимо зачистить концы соответствующих прожилок. Далее их скручивают и покрывают изолирующим материалом.

Провода, которые не были задействованы, сворачивают и накрывают изоляцией.

По такой системе удобно подключать бойлер для подачи воды.

Подключения розетки и выключателя с тремя клавишами

Не все конструкции имеют одну клавишу. Производитель предлагает приобрести модели с двумя и более клавишами. Такие модели помогают наиболее экономно расходовать электроэнергию. Как подключить конструкцию с тремя клавишами? Монтаж проводится так же просто, как и в прошлом случае. Лучше всего использовать такие розетки для управления несколькими осветительными приборами. Например, дополнительным светом и основным, а также подсветкой. Но розетку лучше не использовать для электроприборов, которые требуют большое количество энергии. Оптимальным вариантом станет фен или утюг.

Нестандартное применение

Большое количество мастеров заявляют, что в роли розетки можно использовать конструкцию с одноклавишником. Тогда нужно подводить фазу через выключатель. Это идеальный вариант для техники, которая требует быстрого отключения. Но этот вариант подходит не всем, так как рассчитан на маломощный ток. На практике следует быть осторожными, ведь проводка может оплавиться. Это легко может стать причиной пожара. При соблюдении техники комбинирования можно легко обойтись и без возгораний. Но о безопасности тоже не стоит забывать -прибор нельзя перегружать.

Несколько полезных советов

Часто мастера допускают ошибки, после которых прибор становится менее функционален. Несколько советов помогут повысить качество работы и сделать двойную розетку максимально функциональной.

При выборе модели совмещённой розетки с выключателем, мастера советуют отдать предпочтение изделиям, у которых на лапках по два зубца. Такие блоки наиболее удобно крепить к поверхности стены.
Когда дома нет необходимости подключать сразу несколько электроприборов одновременно, то стоит использовать обычный блок. Чаще всего их используют на кухнях. Там постоянно работает много техники: чайник, холодильник, телевизор и так далее.

При выборе подрозетников стоит выбрать модели с ребристой поверхностью внутри. При монтаже коммуникации они будут наиболее прочно крепиться.

При использовании этих советов можно не допустить самых популярных ошибок. Следовать инструкции не сложно и это может значительно обезопасить от нежелательных возгораний и пожаров.

Двойные розетки давно завоевали устойчивую позицию на рынке. Они позволяют не только экономить энергию, но и являются очень удобной конструкцией при использовании. При учёте всех преимуществ, а также недостатков можно решить насколько рационально использование такой розетки. Кому-то они могут показаться неудобными, а для кого-то в самый раз. Оборудовать двойной розеткой свой дом не сложно. Главное соблюдать схемы соединения и технику безопасности. Тогда не пострадает ни электрика, ни здоровье человека, ни состояние электронных приборов.

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства
- Появление и использование
- Рост популярности
Преимущества и недостатки
Монтаж и подключение
- Электрическая схема
- Порядок установки
Нестандартное применение

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.

Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.

Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

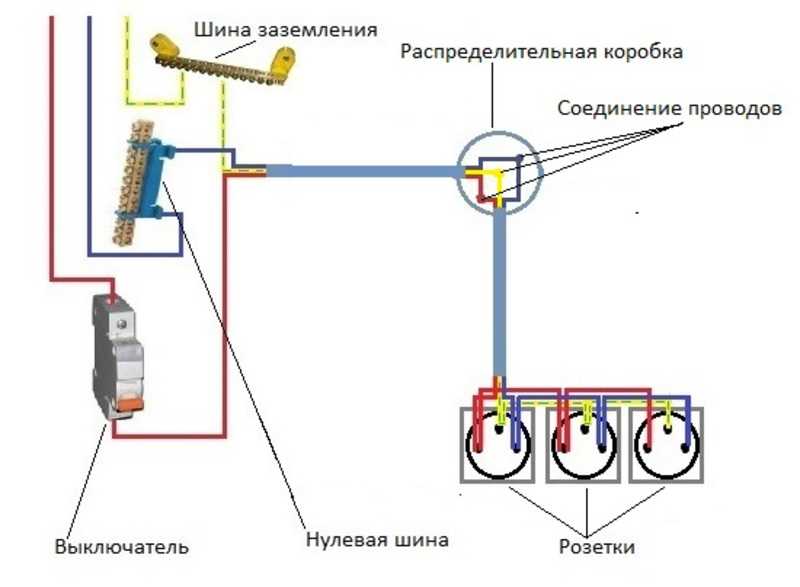

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Умный двухполюсный выключатель — Розетка 118 — Умный дом

Помогите вам сэкономить энергию

Особенности

Без замены проводки

Наш интеллектуальный двухполюсный переключатель Yoswit является единственным интеллектуальным продуктом на рынке, который может работать с традиционной проводкой двухполюсного переключателя, а это означает, что он не требует замены проводки или косметического ремонта.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и удобен. Просто замените свой традиционный двухполюсный переключатель на наш умный двухполюсный переключатель, и ваш умный дом готов.

Идеально подходит для высоковольтных приборов

Интеллектуальный двухполюсный переключатель Yoswit — единственный продукт на рынке, который может поддерживать приборы до 20 А. Таким образом, этот продукт идеально подходит для использования с высоковольтными приборами, такими как водонагреватель, кондиционер и вытяжной вентилятор.

Встроенный таймер

Каждый интеллектуальный двухполюсный выключатель Yoswit оснащен встроенным таймером, вы можете запланировать период работы ваших устройств от недели до нескольких минут в соответствии с вашими потребностями. Переключатель запомнит расписание и будет управлять им независимо, даже если он не подключен к телефону.

Переключатель с задержкой по времени и обратным отсчетом

Оснащенный функцией задержки по времени, он позволяет задерживать цикл включения/выключения переключателя в соответствии с вашими потребностями.

Блокировка переключателя

Надежно блокирует переключатель во включенном или выключенном состоянии, чтобы предотвратить его случайное включение дома, в офисе или в общественном месте. Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.

Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных двухполюсных выключателей Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или загорался только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.

Состояние при включении по умолчанию

При восстановлении питания переключатель может по умолчанию перейти в состояние Вкл/Выкл в соответствии с вашими настройками.

Демонстрация реального продукта

Сравнение

Нет концентратора/маршрутизатора
Без повторной проводки
Нет настройки
Нет сопряжения
Двухполюсный переключатель
Максимальный ток нагрузки
Доступный тип гнезда
Технология

Интеллектуальный коммутатор Yoswit

Без концентратора/маршрутизатора:
Без повторной проводки:
Нет настройки:
Нет сопряжения:
Двухполюсный переключатель:
Максимальный ток нагрузки: 20 А
Доступный тип гнезда: 86 / 118 / 120
Технология: Bluetooth

Шнайдер

(ULTI Ezinstall3)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет настройки:
Нет сопряжения:
Двухполюсный переключатель:
Максимальный ток нагрузки: 16 А
Доступный тип гнезда: 55 / 86
Технология: RF

Легран

(Arteor/Adorne/Radiant)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет настройки:
Нет сопряжения:
Двухполюсный переключатель:
Максимальный ток нагрузки: 20 А
Доступный тип гнезда: 55 / 86
Технология: Zigbee/RF

Левитон

(Декора)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет настройки:
Нет сопряжения:
Двухполюсный переключатель:
Максимальный ток нагрузки:
Доступный тип гнезда:
Технология:

ЛУТРОН

(Caseta)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет настройки:
Нет сопряжения:
Двухполюсный переключатель:
Максимальный ток нагрузки:
Доступный тип гнезда:
Технология:

Поддержка Android

Мы поддерживаем версии Android 4. 3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, выпущенная только в августе 2013 года.0005

Общий
Название продукта	Умный переключатель для плиты Yoswit
Модель	ИО813с
Редакция	В2
Соответствие	CE, FCC, RoHS
Производитель	Дизайн Yoswit в Гонконге. Собран в Китае.

Размеры
Размер продукта

Размеры

Размер продукта

Механический
Поверхностные материалы	V0 огнестойкий ПК+АБС
Тип гнезда	Розетка 118
Условия хранения	от -20°C до 60°C
Операционная среда	В помещении
Диапазон рабочих температур	от -10°C до 40°C
Пылевлагозащита (IP)	20
Диапазон рабочей влажности	0-90% относительной влажности, без конденсации

Электрика
Входное напряжение	AC100-240В
Частота	Автоматическое определение частоты 50/60 Гц при включении питания
Ток индуктивной нагрузки	Макс. 20А
Максимальная нагрузка	20 А / 2 л.с.
Питание в режиме ожидания
Варианты подключения	Сведения о проводке доступны на странице установки

Bluetooth
Совместимость продуктов	Продукты Bluetooth Smart Ready
Частота	2,4 ГГц
Мощность радиопередачи	0~5 дБм
Диапазон Bluetooth	Открытая площадка: >50 м; в помещении: 3-20 м
Версия Bluetooth	Bluetooth 4. 2

Упаковка
Вес	188 г
Что в коробке

Руководство по установке

ВНИМАНИЕ!

Отключение питания

Во избежание сильного удара или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой. Только лицензированные электрики должны выполнять установку.

Базовая установка

1

2

Для снижения риска поражения электрическим током устройство должно быть правильно заземлено в соответствии с местными нормами и правилами. Неподсоединение заземляющего провода приведет к небезопасной установке, которая может привести к травмам.

4

6

7

Установка завершена.

Загрузите приложение Yoswit на свое интеллектуальное устройство и наслаждайтесь им прямо сейчас!

Yoswit автоматически обнаружит коммутатор и добавит его в список устройств.

Электрика — Подача питания от двойного выключателя света к розетке GFCI

спросил 7 лет, 3 месяца назад

Изменено 5 лет, 8 месяцев назад

Просмотрено 5к раз

Я переделываю проводку в ванной. У меня есть косметический светильник на одном выключателе, вентиляционный вентилятор и потолочный светильник на двойном выключателе и розетка GFCI, которые соединены вместе в таком порядке. Мне кажется, что все они питаются от одного источника, идущего от панели, с 12/2 проводами, соединяющими их. Также в конце цепи GFCI подключается к двум наружным розеткам.

На самом деле мне удалось заставить все работать правильно, кроме выхода GFCI. У меня есть питание, но оно продолжает отключаться. Я получил питание от розетки, подключив черный провод, ведущий к GFCI, к верхнему черному винту на моем выключателе света, этот винт горячий независимо от того, включены ли свет или вентилятор, так что это казалось логичным. Я взял свой общий (белый) провод и соединил его с другими белыми проводами в двойном распределительном щитке. Я думаю, что это моя проблема, так как я читаю, что вы не можете использовать общие провода с GFCI. Тогда мой вопрос будет заключаться в том, что мне делать с общим проводом, который будет питать GFCI??? А может это не моя проблема, а моя проблема в чем-то другом?

Буду рад любой помощи. Я новичок, так что будьте нежны. Все в этой серии ранее работало, поэтому я надеюсь, что смогу собрать все обратно без прокладывания новых проводов.

электрика
проводка
gfci

Ваша проводка должна выглядеть примерно так.

Для подключения входящего незаземленного (горячего) проводника к трем отрезкам черного провода вы будете использовать накручиваемый соединитель (или другое разрешенное средство).
Подсоедините первый отрезок провода из пучка к клемме однополюсного переключателя.
Подсоедините другой отрезок провода из пучка к общей клемме двойного выключателя (общая клемма должна быть черной или какого-либо другого необычного цвета, кроме зеленого).
Подсоедините последний отрезок провода из жгута к латунной клемме LINE на GFCI.
Подсоедините незаземленный (горячий) провод, ведущий к светильнику, к другой клемме однополюсного выключателя.
Подсоедините незаземленные (горячие) провода, ведущие к светильнику/вентилятору, к клеммам двойного выключателя.
Подсоедините незаземленный (горячий) проводник, ведущий к устройствам, защищенным GFCI, к латунной клемме LOAD устройства GFCI.
Используйте накручиваемый проводной соединитель (или другое одобренное средство), чтобы объединить входящий заземленный (нейтральный), заземленный (нейтральный) от светильника, заземленный (нейтральный) от светильника/вентилятора и отрезок белого провода.
