Как правильно подключить двойной выключатель с розеткой: Розетка с выключателями в одном корпусе – установка и подключение

схемы и как правильно подключить

Сочетание розетки и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого помещения или офиса. Согласитесь, гораздо удобнее, если электроустановки будут сгруппированы, а не «разбросаны» по помещению хаотично.

Помимо значительных эргономических преимуществ, такое техническое решение имеет множество конструктивных преимуществ. Однако это также заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к сети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого блока.

Предоставляем исчерпывающую информацию о способах монтажа и способах подключения электроблочных устройств. Тонкости и нюансы освещены в фото- и видеоподборках, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет справиться с задачей «на отлично.

Подключение розеток с выключателем на 1-3 клавиши

С тех пор, когда провода выключателя были подключены к электрической цепи непонятно как, а в некоторых случаях даже случайно, прошло совсем немного времени. Было отмечено, что в старых домах и зданиях было подключено достаточно устройств с нарушением многих требований безопасности.

Да, такой подход никак не сказался на производительности компонента. Все работает штатно, но безопасность эксплуатации таких устройств остается под вопросом.Подключение к розетке с помощью выключателя — популярный способ безопасного управления приборами или инструментами, у которых нет собственной кнопки питания

Экономия банкнот и места остается приоритетом каждый год. Вот почему, чтобы уменьшить количество кабелей и пространство, используемое на стене, производители бытовой техники объединили несколько устройств в одну конструкцию.

Сочетание одного и двух тумблерных выключателей с одной розеткой повышает максимальную эффективность и комфорт использования такого электрооборудования.Объединение электрических устройств друг с другом с помощью цельного корпуса экономит место и уменьшает количество задействованных проводов

Следует помнить, что для подключения устройства блочной разводки кабель необходимо выбирать с учетом максимальной нагрузки.

№1: способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна сравнительно недавно. Раньше невозможно было найти электрооборудование различной необязательной мощности в одном корпусе дома.Розетка с выключателем, соединенная в одном корпусе, имеет более привлекательный вид, в ней отсутствуют зазоры и стыки

Способ подключения выключателя и розетки был выполнен подключением проводки в коробке, но без смешения самих устройств. Этот метод используется сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

В то же время непарный вариант подключения объекта также имеет свои преимущества. Рассмотрим их ниже:

1. Такие устройства общедоступны. Покупка даже недорогого выключателя с розеткой позволит соединить их в одну цепь.
2. Работу по подключению этих электроприборов также можно легко выполнить своими руками.
3. Повышенная безопасность при использовании отдельно подключенных машин, так как они имеют раздельную разводку, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где за комбинацию розетки и выключателя отвечает поставщик. А все потому, что такой план подключения устройства легче.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого блока гораздо больше, чем у раздельного.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в другое место. Теперь не нужно прокладывать две отдельные проводки.
• Больше нет необходимости дважды измерять высоту при установке вышеуказанного устройства, так как оно представляет собой блок.
• Качественная бытовая техника может использоваться как в помещении, так и на улице.
• Комбинированный блок легче монтировать на бетонные, каменные, деревянные и гипсокартонные поверхности.

Основным недостатком связного блока является невозможность замены детали в случае выхода из строя. Неважно, розетка это или сам выключатель. Почти всегда требуется его полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, который совмещен с неразъемной розеткой.

Рассмотрим пошаговый процесс замены блочной системы выключателя-розетки:

Фотографии от Шаг 1: Основной причиной установки блока розеток/выключателей является выход из строя аналогичного эксплуатируемого устройства. Работы проводятся по схеме, аналогичной стандартным процессам монтажа электромонтажных изделий. Сначала разберите внешние части. После извлечения ключа снимите рамку, удерживающую механизм выключателя в розетке. Открутите болты металлической рамки, удерживающей механизм розетки. Чтобы убедиться, что вы работаете с проводами, еще раз проверьте наличие напряжения в этой розетке раздел сети. Чтобы случайно не повредить старую проводку, не предназначенную для модификации, аккуратно открутите фиксирующие винты. Отсоедините провода, подключенные к линии освещения, от поврежденного механизма. Обрежьте края проводов, которые использовались при предыдущем подключении, и снова снимите около 1 см изоляции с каждой жилы Шаг 1: Снятие поврежденного блока Шаг 2: Снятие кнопки выключателя Шаг 3: Снятие шасси Крепление Шаг 4: Снятие гнезда рамы механизма Шаг 5: Повторно проверьте отсутствие напряжения Шаг 6: Отделите провода от механизма захвата Шаг 7: Снимите механизм переключения Шаг 8: Обрежьте и зачистите провода

После завершения разборки старого устройства и подготовки проводки устанавливается новый блок и подключается из розетки с выключателем.

Фотографии от Подключаем фазный провод линии освещения к клемме, отмеченной на обратной стороне механизма выключателя буквой «L» Клемму розетки подключаем к зачищенным проводам, располагая фазу и ноль по краям, а провод заземления по центру Сначала устанавливаем на стену общую крепежную рамку, проверяем ее положение строительным уровнем, затем ставим рамку, которая удерживает механизм выключателя внутри, а кнопку снаружи После фиксации кнопки выключателя в положении крепим защитный и декоративную часть розетки с помощью винта и проверить работу устройства Шаг 9: Установка механизма выключателя Шаг 10: Подключение механизма розетки Шаг 11: Установка монтажных рамок Шаг 12: Крепление передних частей блока

#2: Подключение и переключение розеток через выключатель

Существует определенная последовательность того, как соединить коммутационную розетку в одно целое. Следует помнить, что в его основу положены стандартные схемы подключения устройств и обязательное соблюдение ПЭС.

Элементарный способ подключения кабелей от сети — подключение их к устройствам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно соединить розетку с комбинированным выключателем в одном блоке:

1. Для внутреннего блока в стене предусмотрено специальное отверстие, а для наружного блока выбрано подходящее место для установки. Для помещений в деревянных постройках часто применяют накладные спаренные механизмы с комбинированными электрозамками. Этот метод используется, например, при открытой проводке.
2. Распределительная коробка содержит шесть (6) жил входящей электропроводки. Одна пара для розетки, одна для выключателя и одна для распределительного щита. Каждая пара представляет собой фазный и нулевой проводник. Чаще всего дополнительный заземляющий провод можно увидеть в домах.
3. Сначала определяем фазу, которая идет от распределительного щита и обесточиваем помещение.
4. Следующим шагом является подключение фазного провода из сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и заизолировать. Для этого используется изолента.
5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
6. Неиспользуемые края проводов комбоблока также скручены и должны быть перемотаны изолентой.
7. Эта схема подключения обеспечит подключение фазного провода розетки через выключатель. Эффективность этого метода замечается, когда сетевая розетка используется очень редко, а подключенные устройства необходимо постоянно включать/выключать.

Комбинированный механизм в одном корпусе работает относительно просто. Фаза подается на выход через переключатель, если переключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, у которого нет собственной кнопки включения/выключения и вы не хотите постоянно отключать его от сети.Большим преимуществом установки розеточно-выключательного блока является сокращение работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключить освещение в шкафу через удлинитель. Таким образом, вы можете отключить его, просто используя ключевой переключатель.

№ 3: Установка розеток, подключенных к выключателю

Блоки электромонтажных устройств, совмещенные в одном корпусе, пользуются большим спросом. Главным фактором является то, что оба устройства будут использоваться по отдельности.

Для установки такой розетки и выключателя лампы выполняется несколько простых действий:

1. От главного щита к распределительной коробке проложены кабели с нулем и фазой.
2. Коробка должна содержать пять (5) проводов: два (2) от лампы и три (3) от блока, соединяющего отдельные устройства.
3. Фазный провод от щитка необходимо соединить с проводом от розетки. С помощью перемычки подключите вилку к клемме на выключателе.
4. Нулевая жила электрической сети должна быть подключена к нулевому проводу светильника и розетки.
5. Фазные кабели от патрона к выключателю должны быть скручены и изолированы.
6. Земля также подключается подходящим кабелем.

Аналогичная схема с совмещенной розеткой и выключателем в одном корпусе будет работать отдельно от выключателя. А также основные функции одноклавишного выключателя (включение/выключение электролампы) будут выполняться самостоятельно.Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Всем желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию в следующей статье, с которой советуем ознакомиться.

# 4: Вставьте в розетку двухкнопочный переключатель

Чаще всего между входом в санузел и санузлом устанавливается блок, соединяющий розетку и двухклавишный выключатель. В качестве альтернативы его можно установить в большом помещении для подачи напряжения на один или три источника света.

Вывод: Благодаря одному блоку пользователь может управлять светом в нескольких комнатах одновременно, а также подключать любое устройство, потребляющее электроэнергию.

Рассмотрим 7-ступенчатую схему подключения комбинированного устройства:

1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
2. От распределительного щита проводники с нулем и землей подключаются только к розетке.
3. Благодаря специальной перемычке в блоке подключения фаза подается на двойной разъединитель.
4. Оба свободных проводника подключаются к двум соединительным узлам выключателя, по которым фаза подается на осветительные приборы в ванной и туалете.
5. необходимо скрутить провода одной фазой (от выключателя) со свободными жилами (от розеток с лампами) в туалете и ванной.
6. В сортировочной коробке кабель с «0», а также заземляющий провод от розетки необходимо скрутить оголенными концами скрутки освещения.
7. Бывают случаи, когда вам нужно изменить порядок клавиш на переключателе. Для этого проводники на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухкнопочного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Однокнопочное устройство использует четыре (4) кабеля, а двухкнопочный переключатель требует пяти (5) проводников. Оба варианта включают заземление.Переживать не стоит, ведь схема подключения блока, совмещенного с розеткой и двухкнопочным выключателем, имеет очень мало отличий

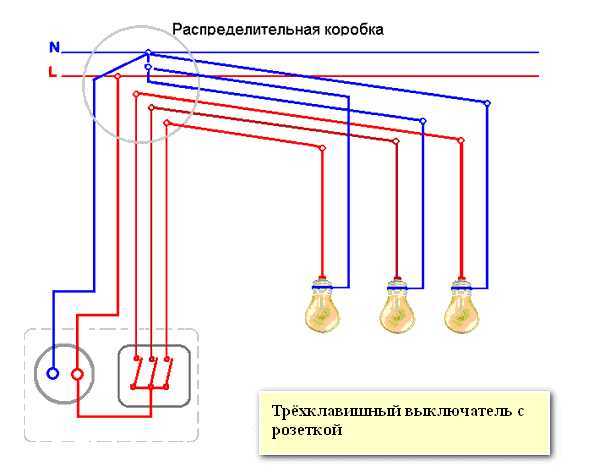

№ 5: Установите коробку с розеткой и трехкнопочным выключателем

Трехпозиционный переключатель с розеткой используется для большей экономии энергии. В последние годы его все чаще запрашивают электрики, специалисты и обычные люди.

Раньше трехкнопочные выключатели с розеткой устанавливали только в панельных домах. Их основным назначением было управление светом на кухне, в ванной и туалете. А вот сетевую розетку предусмотрели для бытовых нужд: для подключения фена, электробритвы, пылесоса и других приборов. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные компоновки и конструктивные возможности позволяют использовать трехкнопочное устройство пожаротушения в качестве основного звена управления несколькими источниками света помещения. Между ними:

• базовый;
• дополнительные источники света;
• декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защищает человека от чрезмерного количества света в помещении и позволяет его приглушить. Регулировка остается под полным контролем с помощью одного переключателя.

Помимо удобства, такой трехклавишный замок украшает помещение. Согласитесь, цельный блок с одним хватом выглядит эстетичнее, чем три отдельных блока. Кроме того, количество времени и усилий, затрачиваемых на установку, намного меньше.

Трехклавишный прибор, как правило, монтируется в помещениях такого типа:

• в месте, где планируется многоуровневое освещение;
• в средах больших размеров и сложной формы;
• в узких и длинных переходных помещениях;

Этот выключатель также монтируется для одновременного управления освещением в нескольких комнатах, таких как туалеты, ванные комнаты и коридоры, из одного места. Его также можно использовать в рабочих местах для освещения определенного рабочего стола.Как и в случае с двухкнопочным выключателем, трехкнопочный замок с одной розеткой имеет простую схему, имеющую только одно отличие

Настройка устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Основное отличие — нулевой провод, который идет прямо к розетке.

Раньше такая конструкция могла доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над цоколем и выключателя на расстоянии 800-900 мм от пола становится практически невостребованным вариантом.Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь практичность и соответствие дизайну – приоритетная цель современных планировок

Существует несколько правил при выборе выключателя. Так он прослужит дольше и не вызовет дискомфорта. Вот основные из них:

• клавиши не проваливаются;
• не издавать посторонних звуков при нажатии;
• внутри выключателя находится электрическая схема;
• гладкая и однородная поверхность.

также необходимо обращать внимание на степень защищенности устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая от влажности. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — высший уровень защиты).

Например, при установке выключателя в ванную или душевую необходимо приобрести устройство с IP 44. Если это уровень защиты дороги 65. При установке выключателя в ванной достаточно будет значения IP 20.

При вводе в эксплуатацию выключателя с розеткой сложно обойтись без некоторых инструментов, таких как:

• плоскогубцы для зажима и захвата деталей;
• инструмент для снятия изоляции с края провода;
• плоская и крестовая отвертки.

Схема установки трехкнопочного выключателя также мало чем отличается от подключения двухкнопочного или однокнопочного устройства.Комфортная работа по установке/ремонту комбинаций, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работы убедитесь, что сеть полностью обесточена.
2. Нулевой и фазный кабели должны быть распределены.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоедините кабель к распределительной коробке.
5. Проверьте соединение.

Важным навыком при монтаже является умение найти провода с нулем и фазой. Обычно определенная нить имеет другой цвет. Нулевая жила — синяя, а фаза — черная или красная.Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Есть несколько способов определить фазу. О его наличии сигнализирует индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу необходимо вкрутить в цоколь, а выходные кабели замкнуть поочередно. Когда кабель находится в нулевой фазе, свет ярче.Один из практичных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух- или трехкнопочные выключатели с вилкой несложно. Но, как показывает практика, не все могут разобраться в схеме подключения. Поэтому и появилась эта статья. Теперь стало гораздо проще выполнить монтаж своими руками, а уж тем более заменить выключатель на розетку.

Наконец, несколько советов. В процессе демонтажа старого блока лучше всего подписывать каждый отсоединяемый провод. Это значительно сэкономит время на подключение и сразу поймет куда какой провод подключать.

Эти манипуляции также можно просмотреть в видеоформате. В них опытные специалисты объяснят и покажут правильное подключение всех узлов, описанных выше.

Фильм № 1. Как подключить розетку и выключатель:

Фильм № 2. Надежная электрика в доме или квартире — подключаем правильно:

Фильм № 3. Ремонт блока с двухкнопочным выключателем и розеткой:

Помните, если эта статья и это видео не дали вам четкого представления о том, как подключить выключатели, или вы никогда не сталкивались с электрооборудованием, особенно если вам предстоит выполнять электромонтажные работы в ванной, во избежание случаев обращайтесь к профессиональному электрику поражения электрическим током или короткого замыкания.

Хотите поделиться своим опытом работы электриком, нашли ли вы недочеты в статье, есть вопросы? Пожалуйста, напишите комментарий в блоке под текстом.
