Как сделать водяной тёплый пол — Секреты и Нюансы

Поговорим про водяной тёплый пол, и рассмотрим нюансы изготовления, зная которые мастеровитый человек, сможет самостоятельно сделать его для своего дома или квартиры.

По поводу «как сделать», в интернете столько информации, что запросто съедет крыша, и тут нет ничего удивительного.

Каждый сантехник — пуп земли, и делает только так как надо, а остальные делают не правильно. Отсюда так много советов, причём один мудрёнее другого. Не стоит за это ругать сантехников, такая уж сложилась специфика профессии.

Я не являюсь сантехником в чистом виде, но как универсалу, мне не раз приходилось делать водяной тёплый пол, и наблюдать как он себя ведёт процессе эксплуатации.

Начнём со схем.

Схемы водяного тёплого пола

Наиболее распространёнными являются три схемы тёплого пола: змейка, змейка+змейка, спираль.





Выбор схемы зависит от  формы и размера помещения или участка, который предполагается обогреть.

Рассмотрим по порядку.

1. Змейка — самая простая в изготовлении. Но такой контур здорово сажает рабочее давление, и в результате, после 10-12  витков, возникает ощутимая разница между температурой в начале и конце контура.

Поэтому, змейку лучше использовать на маленьких участках, на три-четыре витка, таких как подоконники, входные и туалетные «коврики».

2. Змейка+змейка — тоже подсаживает давление, но разница температур в начале и конце контура, у неё гораздо меньше.

Получается так потому, что у неё число витков подачи в два раза меньше, чем у змейки, и в конце контура, подача переходит в обратку, идущую параллельно и рядом с подачей.

Исходя из этого, такую схему лучше применять для узких и длинных коридоров, где сделать спираль затруднительно, а змейка даст разницу температур по противоположным концам.

3. Спираль — не сажает давление. Напор что на выходе из коллектора, что на выходе из спирали, одинаковый, даже при длине контура 100 м.

Спираль подходит для больших помещений. Распределение тепла в ней идёт равномерно, так как и подача и обратка у неё идут параллельно.

Расчёт схемы водяного тёплого пола

Длина контура определяется по формуле 1 м² площади пола х 4-5 п. м. трубы + расстояние между контуром и коллектором умноженное на 2.

4 или 5 метров трубы, класть на квадратный метр, зависит от теплоустойчивости помещения. Если помещение хорошо держит тепло, и расположено над другим отапливаемым помещением, то достаточно 4-х метров.

Исходя из этого, расстояние между магистралями составляет 20 или соответственно 16-17 см.

Чтоб визуально представить расположение контура по месту,  нарисуем план монтажа.

Делается это так: берётся школьная тетрадь в клеточку, и в масштабе 1 Х 20, рисуется план помещения.

Затем в этом же масштабе, рисуется нагревающий контур. Две клеточки — 20 см, как раз шаг магистралей. Благодаря такой схеме, и в витках потом не ошибётесь, и длину трубы высчитаете с минимальной погрешностью.

Погрешность, кстати, всегда должна быть плюсовой.

Трубы для водяного тёплого пола

По поводу того, из какой трубы лучше сделать тёплый пол, сломано немало копий. Фанатов у каждого материала хватает, и каждый утверждает, что труба которую он рекомендует — самый лучший вариант.

Давайте поразмышляем, о трубах из тех материалов, с которыми я сталкивался по работе, и которые применяются в изготовлении водяного тёплого пола.

1. Гладкая нержавейка, или медь (близки по результатам и затратам).

 Достоинства:

а) внутренний диаметр трубы в местах соединения не сужается, что облегчает ход теплоносителя;

б) легко ремонтируется при повреждении;

в) прочная, даже при попадании в залитую стяжкой трубу буром перфоратора, она мнётся, но не прорваться сразу в отличие от пластиков, которые чуть тронь, и уже дыра.

г) экологически чистый материал.

Можно ещё порассуждать о теплоотдаче, примесях, кристаллической структуре металла, и том, какой длины волну инфракрасного излучения генерирует медь, но это уже для теоретиков, и любителей поспорить. И единого мнения Вы нигде не найдёте. А к практике это не относится.

Недостаток этих материалов — дороговизна. Что материал, что работа, стоят  дорого. Не каждому по карману.

2. Гофрированная нержавейка.

Да-да делают и из такой тёплый пол. Зачем, я честно говоря так и не понял. Дорого. Для ремонта потребуется оборудование и мастер, которых хрен найдёшь. Как гофра влияет на ход теплоносителя, тоже не понятно.

3. Полипропилен.

Легко сделать и легко ремонтировать. Не требует неразрывности, как металлопластик. В любом месте ставится муфта и нет проблем.

Проблемы проявляются в другом:

а) после монтажа требуется опрессовка, чтоб проверить сварные соединения.

б) у полипропиленовой трубы толстая стенка, что уменьшает теплоотдачу.

в) внутренние наплывы, при небрежном исполнении, увидеть которые невозможно.

4. Металлопластик.

Оптимальный материал для водяных тёплых полов. Он прошёл проверку временем, прост в монтаже, доступен по цене.

Металлопластиковая труба в полной мере отвечает требованиям предъявляемым к водяному тёплому полу, за исключением экологичности.

Нюансы монтажа:

а) непрерывность контура, так как  фитинг металлопластика сужает проходной диаметр на половину.

б) на закрытых участках (стяжка, толща стены, короб без доступа) применяется только обжимной фитинг, так как он не течёт после отключения тепла, чего не скажешь о резьбовом.

Выбор производителя:

а) дорогие и надёжные: бельгийская Henco и итальянская ValTec.

б) по средней цене и надёжные: российские Sanmix и РВК.

в) дешёвые и ненадёжные: китайская Lemen.

Результат применения Lemen:





Труба проработала 2 года, и хозяин постоянно подпитывал котёл, пока наконец вода не проступила наружу.

Я грешным делом даже подумал, что этому крутому перцу специально подрезали трубы во врем укладки, настолько ровненькая получилась трещинка, но потом, при дальнейшем демонтаже она ещё пару раз треснула сама у меня в руках.

Из этого следует, что цена металлопластиковой трубы, не та позиция, на которой целесообразно экономить.

5. Прошивной полиэтилен.

Пока я с ним не работал. Причина тому — не лестные отзывы от, заслуживающих доверие, коллег по цеху.

Если Вас прельстит этот материал, по причине низкой цены, то покопайте в сторону дополнительных материалов, необходимых для монтажа и поинтересуйтесь окончательной стоимостью.

Диаметр трубы.

Сделать точный расчёт, а потом и вывод, какая труба лучше Ø16 или Ø20, трудно, да и не нужно.

Эту воду в ступе давно толкут на форумах, и нигде нет единого мнения и единой формулы расчёта.

Если уж копать до конца, то для этого требуется куча исходных характеристик. Это характеристики теплоносителя, материала трубы, котла, качества газа.

Практический опыт мне подсказывает, что если сделать точный расчёт, то заметной разницы не получится, за исключением цены.

На картинках ниже, где я покажу процесс монтажа, труба Ø20, хотя я предпочитаю Ø16 но это уже бзик хозяина коттеджа. Никакие убеждения не пробили его железную логику: чем толще — тем лучше. Цена вопроса там замыкала список.

А уж после того, как он меня между делом спросил: «А труба Ø25 бывает?», я предпочёл закрыть эту тему, чтоб не нарваться на укладку 25-ой. С него станется.

Утеплитель для водяного тёплого пола

То, что отражать тепло снизу контура нет смысла, сомнений ни у кого не вызывает, однако в тех случаях, когда нужно отсечь поступления холода извне, утеплитель под тёплый пол необходим.

То есть, если пол над холодным подвалом, или на бетонном основании, которое лежит на земле, или под ним открытая улица.

Рассмотрим утеплители которые применяются в таких случаях.

1.  Монтаж на пенопласт. Затем, на него кладочная сетка, трубы и дальше предполагается армированная стяжка.

Что получается: тонкая (5 -6 см.) монолитная армированная плита пронизанная расширяющимися и сужающимися трубами, лежит на рыхлом пенопласте.

То что она растрескается — очевидно. Арматура не даст развалиться, но так как нагрузка на стяжку динамическая, то шевеление неизбежно. А где шевеление, там и медленное разрушение.

2. Монтаж на пеноплекс. Пеноплекс жёсткий материал, и выдержит динамические нагрузки, но эта жёсткость предъявляет жесткие требования к ровности основания.

Достоинства:

а)Хорошая тепло и звуко изоляция

Недостатки:

а) Толщина 30 мм и выше

б) Требует идеальной ровности основания. Лист пеноплекса, при неровностях основания даже в 5 мм, начнёт топорщиться, а значит и шевелиться. Если притянуть лист зонтиками, изгиб листа создаст пустоту снизу, а пустота — потенциальная трещина стяжки.

3. Монтаж на пенофол. Пенофол — вспененный фольгированный полиэтилен.

Достоинства:

а) Не дорогой. Цена при толщине 5 мм. 45 руб за м²

б) Плотно ложится на неровное основание.

в) Хорошая тепло и звуко изоляции.

г) Отражает инфракрасное излучение.

Недостатки:

а) Стяжка толщиной 60 мм. и выше сдавливает пенофол, отчего он теряет часть своих свойств.

4. Укладка контура на керамзит.

Керамзит применяется в тех случаях, когда нужно поднять пол сантиметров на 15-20. Из керамзита делаем керамзитобетон, так как тёплому полу требуется жёсткое основание, и из него уже ровную стяжку.

Дополнительного утепления не требуется.

Стяжка для тёплого пола

Часто стяжку для тёплого пола, приходится делать в два этапа. И вот почему:

Толщина стяжки над трубой, для равномерного прогрева, должна составлять 35 мм., с допуском ±5 мм. Выдержать этот размер можно только на ровном основании.

Уложенная труба имеет некоторую волнистость, и если эта волнистость наложится на волнистость основания, к которому труба крепится, то выдержать этот размер по площади не получится.

Поэтому, первым делом нужно «стрельнуть» плоскость основания, и если искривление окажется  0,5-1 сантиметра, то это основание требует выравнивания.

Второй момент — стяжка толще 70 мм.  В этом случае основание нужно приподнять, то есть сделать первую стяжку, к которой и крепиться труба, затем вторую финишную стяжку.

На картинках ниже следующие исходные:

Толщина стяжки — 120 мм., толщина первой стяжки 65 мм., труба  — 20 мм. толщина финишной стяжки 55 мм.

Вот такое было основание:

Прежде чем начать заливку, необходимо закрыть все, имеющиеся в перекрытии, монтажные отверстия. Можно пеной, можно утеплителем на основе стекловаты.





Как сделать ровную стяжку я описал в статье «Стяжка пола своими руками, поэтому здесь повторяться не буду. Покажу только результаты.

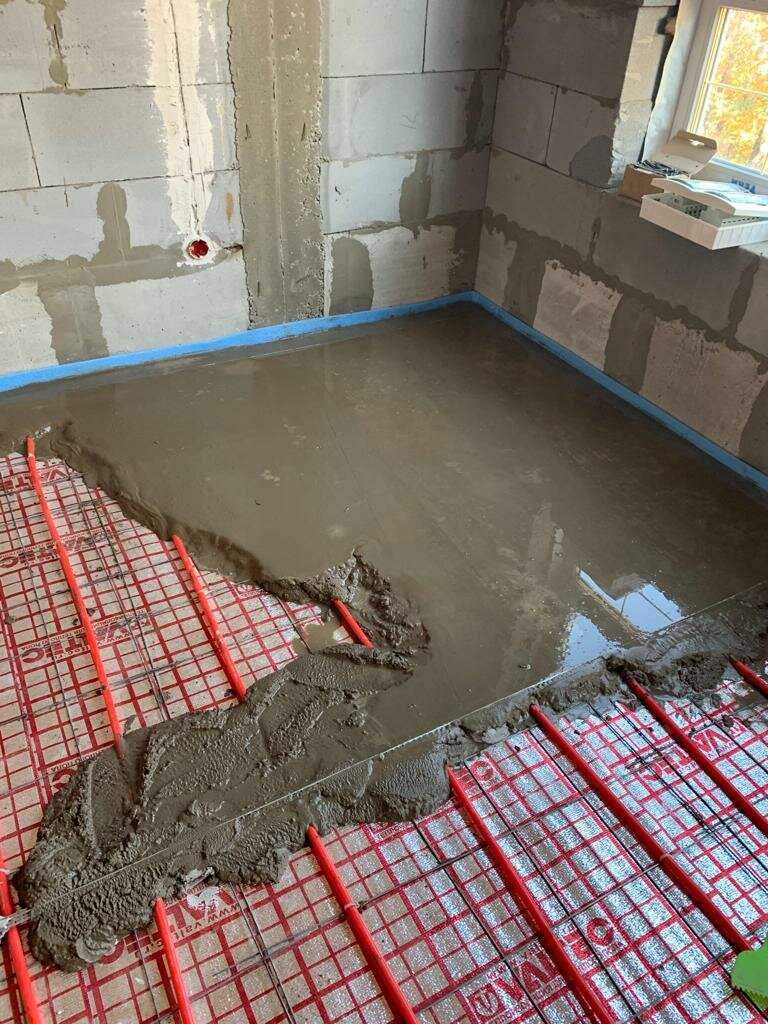

Вот на такое ровное основание ровно ляжет труба контура, которая заливается стяжкой толщиной 55 мм. по всей плоскости.

Обязательное условие — компенсационный шов между стяжкой и стеной, шириной 5 мм. Сделать его можно при помощи демпферной ленты, обрезков пенофола, или другого подобного материала.





По завершении она накрывается плёнкой, под которой высыхает без трещин.





Армирование такой стяжке не требуется.

Укладка водяного тёплого пола

Пока стяжка сохнет рисуем схему будущего контура, а по высыхании застилаем её пенофолом 5 мм, так как под комнатой холодный подвал, и согласно схеме устанавливаем крепления для трубы.

Крепления могут быть различными. Я обычно использую дюбель-гвозди с отожжёнкой.





Затем, по этим креплениям, начинаем укладывать трубу, сразу по ходу закрепляя её.





Как я уже говорил выше, показанная здесь двадцатая труба — это непреодолимое желание заказчика. Я же рекомендую для водяного тёплого пола, только шестнадцатую.

Для сгибания трубы, во избежании переломов и сплющиваний, обязательно применяйте пружину.

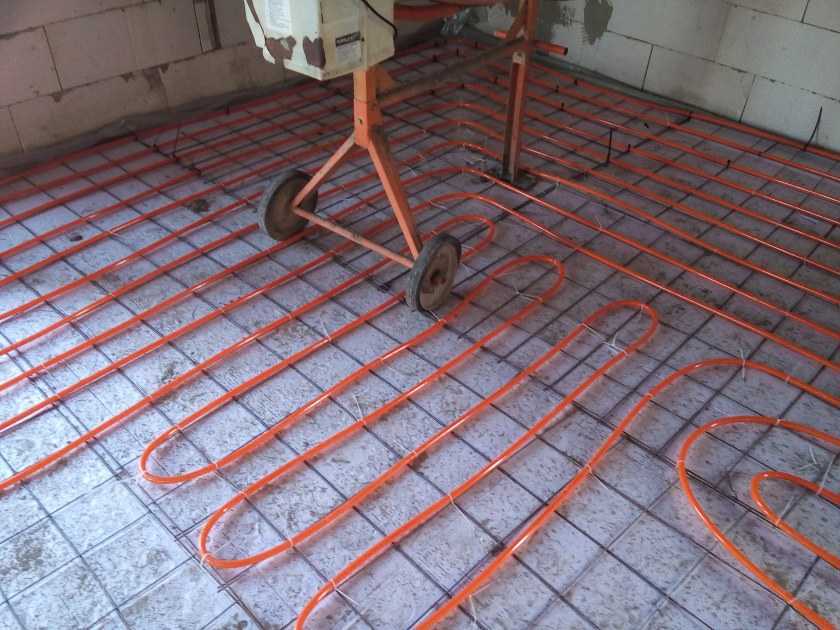

В результате должна выйти вот такая конструкция, которую можно заливать стяжкой так, как я рассказал выше.

Если вы примените способ изготовления стяжки на который я указал в предыдущем параграфе, то необходимости армировать её нет. Просто после заливки, как только по стяжке можно будет осторожно пройти, закройте её полиэтиленовой плёнкой, и пусть эта плёнка полежит не меньше недели.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Отопление>>>

Как правильно сделать теплый пол

Будет ли теплый пол веянием моды или насущной необходимостью в дополнительном обогреве жилья – неважно. Главное, четко понимать, что это ответственный процесс и что такое правильный монтаж теплого пола.

Виды теплых полов для индивидуального жилья

В России всем известно паровое отопление, в переходное время года для обогрева дома жильцы используют всевозможные электрические обогреватели. Так и теплые полы могут работать на основе гидравлической системы или подключаться к электрическим сетям. Какой вид системы обогрева выбрать, зависит от особенностей индивидуального жилья. Поэтому, перед тем как укладывать теплый пол посоветованный знакомыми, надо точно выяснить правовые аспекты и возможности его монтажа в помещении.

Правила укладки теплого водяного пола требуют основательной подготовки, и вся конструкция будет обладать значительной массой. Во многих случаях, подобная тяжелая структура не допустима в многоквартирных домах. И не только из-за слабости перекрытий, толщина конструкции с водопроводными трубами и подготовительными подложками и укрытиями может достигать 15-20 см. Подобные системы возможны только на первых этажах многоэтажных домов при достаточной высоте помещений, или в индивидуальных строениях.

Владельцам квартир в многоэтажных домах, особенно с невысокими потолками, лучше подумать, как уложить теплый пол пленочный. Это самый простой вариант электрического пола, хорошо подходящий под легкие напольные покрытия. А под более массивную половую отделку комнат – плитку или дерево, правила укладки теплого пола рекомендуют выбрать кабельные или стержневые варианты системы.

Как укладывать водяной теплый пол

Водный теплоноситель, хоть и не обладает смертельными свойствами как электрический, но тоже может доставить немало неприятностей при халатном отношении к обустройству обогревающей системы. Точное понимание как правильно уложить теплый пол гидравлического типа, придет после составления подробной монтажной схемы и технических расчетов теплового узла.

Как правильно класть теплый пол на основе гидравлической системы

Подготовка основания для водяного обогревательного контура, дело не простое. Если имеется какое-либо покрытие, его необходимо снять до плиты перекрытия. Проводится тщательная тепло и гидроизоляция поверхности и ее выравнивание. В качестве изоляционных материалов берется пеноплекс или что-то подобное с плотностью от 40 кг/м³, толщина слоя должна быть 30÷150 мм. Вдоль стен комнаты размещаются демпферные закладки из вспененного полистирола, они призваны компенсировать тепловое расширение греющихся поверхностей.

Водяной теплый пол, правила монтажа:

• усиление подложки арматурой и сеткой для крепления труб;
• укладка металлопластиковой трубы по рассчитанному контуру, такой расчет показывает, как уложить водяной теплый пол под стяжку: змейкой, меандром или спиралью;
• армирование собранной конструкции противоусадочной сеткой;
• тщательная опрессовка всех элементов системы;
• подключение напольной системы отопления к тепловому узлу;
• выполнение бетонной стяжки под рабочим давлением в системе;
• окончательное оформление поверхности напольным покрытием, проводится после полного схватывания бетона и проверки работоспособности конструкции.

Как разложить трубы для теплого пола

Система отопления с помощью водяного теплоносителя, имеет значимую особенность. От отопительного котла подается горячая вода, и, пройдя по отопительному контуру, остывает и возвращается обратно. В монтаже гидравлических конструкций необходимо понимать, как правильно уложить трубу для теплого пола и при этом избежать пересечений и обеспечить оптимальный нагрев помещения.

В составлении схемы раскладки труб, учитывается:

• ограничение площади в 40 м² для одной нитки водопроводной трубы, если помещение больше данного параметра, то кладется дополнительный контур;
• как правильно укладывать трубу для теплого пола в холодных зонах комнаты, это могут быть окна или внешние стены.

Водопроводные трубы с разными режимами обогрева демпфируются полистирольными лентами. Это еще раз подчеркивает точность монтажа системы разработанному проекту. При отсутствии необходимых навыков, лучше обратиться к специалистам.

Как правильно укладывать теплый пол электрический

Как правильно установить теплый пол, изготовленный в электрическом варианте, зависит от его конструкции. Производители выпускают несколько видов электрических полов:

• кабельный – представляет собой одно или двухжильный кабель;
• исполнение в виде матов – тот же кабель меньшего диаметра, закрепленный на сетчатой подложке из полимера;
• стержневой – комплект инфракрасных нагревательных элементов соединенных в лестничную конструкцию;
• пленочный инфракрасный – тонкая лавсановая пленка со впаенными нагревательными элементами.

Как правильно положить теплый пол из электрического кабеля и матов

Нагревательный кабель может иметь одну или две жилы. Это определяет схему его раскладки. Одножильный вариант теплоносителя прокладывается таким образом, чтобы оба его конца присоединялись к сети. Двухжильный кабель присоединяется одним концом к терморегулятору, а другой его конец изолируется.

Кабель укладывается волнообразно или спиралью с расстоянием между витками в 7-15 см. При расчете кабеля рекомендуется исключить площади занятые мебелью или другими габаритными предметами, прилегающими к полу. Теплоноситель монтируется на выровненную поверхность с обязательным теплоизоляционным слоем. Закрепление кабеля лучше выполнять монтажной лентой.

Выводы на стену кабелей, рабочего и от датчика температуры, помещаются в защитные трубки и укладываются в штробу, Выполняется подключение проводников напрямую к термостату или через распаечную коробку. Проводится тестовое включение системы для определения слабых мест. Если выполнена правильная укладка теплого пола, то заливается бетонная стяжка. Бетон закладывается при отключенной системе, а примерно через месяц, можно выполнить декоративную отделку и пользоваться полом.

Монтаж теплого пола из нагревательных матов выполняется в такой же последовательности. Предварительно составляется схема раскладки матов и при необходимости осуществляется их раскрой. Вместо стяжки, на нагревательный мат можно сразу укладывать клей и верхнее покрытие. Эксплуатация пола начинается не ранее чем через 30 суток.

Как укладывается теплый пол пленочного вида

Монтаж пленки хоть и выглядит довольно простым, но также требует грамотного подхода к строительным работам. Основа пола должна быть ровной и тщательно прогрунтованной. Пленка очень тонкая, поэтому может порваться при недобросовестной подготовке основания.

На прогретое, ровное перекрытие укладывается теплоотражающий материал. Нельзя проводить работы с инфракрасной пленкой при температуре ниже 0°C. На покрытии укладывается раскроенная пленка медной жилами вниз, разрезы делаются только по разрешенным линиям. Отдельные листы пленки соединяются согласно электрической схеме, выводы силовых проводов подключаются к терморегулятору. Открытые проводники изолируются битумом.

После установки датчика температуры проводится испытание нагревательного контура, при положительном результате пробного включения, проводится окончательная отделка поверхности пола.

Несмотря на кажущуюся простоту монтажа систем обогрева пола, проведение работ с электрооборудованием требует строго соблюдения правил техники безопасности и контроля производственного процесса. Если нет достаточных умений в производстве электротехнических и строительных работ, это совсем не повод отказываться от комфорта. Для квалифицированной установки теплого пола всегда можно обратиться к специалистам.

ThermaSkirt – энергоэффективная альтернатива напольному отоплению

Системы отопления ThermaSkirt – идеальная альтернатива напольному отоплению

Теплый пол (UFH) или лучистое отопление пола все больше и больше используется в качестве альтернативы традиционным системам центрального отопления с использованием радиаторов. Это очень заметно в зимних садах, использующих систему мокрого отопления, и в новостройках с твердыми кафельными поверхностями.

Часто считается, что система отопления с использованием лучистого пола (UFH) более энергоэффективна, чем радиаторы, поскольку они работают при «более низких температурах». Однако это компенсируется тем фактом, что системы обогрева влажных полов очень медленно реагируют и должны работать 24 часа в сутки 7 дней в неделю или рискуют перегреть помещение в случае резкого похолодания.

Эта более низкая рабочая температура потока часто достигается путем смешивания горячей воды центрального отопления с холодной водой для достижения температуры, которую может выдержать пол, что является не очень энергоэффективной системой отопления помещений.

Точно так же лучистые полы, такие как полы с подогревом (UFH), сохраняют свою тепловую энергию еще долго после того, как в помещении достигнута желаемая температура, часто перегрев помещения, что делает его неудобным, особенно ночью. Кондиционирование воздуха или открывание окон часто являются единственным решением, что, очевидно, является очень расточительным использованием энергии.

• Простота установки в существующих зданиях с минимальным вмешательством

• Быстрая реакция на включение и выключение во избежание перегрева и перегрева

• Работает с любой конструкцией пола и отделкой

• Работает с обычными котлами и возобновляемыми источниками энергии, такими как тепловые насосы и солнечные панели

• Энергоэффективность – ThermaSkirt прошел независимые испытания BSRIA

  .

• Минимальное содержание воды, максимальная эффективность возобновляемых источников энергии

• Простота устранения неполадок и адаптации к планировке помещения

• Подходит для использования в проектах RHI (лучистое отопление)

• Простое управление TRV, а также опции коллектора и термостата

ПОЗВОНИТЕ НАМ СЕГОДНЯ ПО ТЕЛЕФОНУ

01942 88 00 66

Современные уровни изоляции часто не позволяют небольшим помещениям очень быстро охлаждаться, поэтому тяжелая конструкция пола просто продолжает нагревать помещение намного выше заданной температуры. Это особенно проблематично в таких местах, как спальни на 1-м этаже, дома престарелых и студенческие общежития, а также помещения с разным уровнем заполняемости и использования, такие как классы и конференц-залы.

Отопительные системы ThermaSkirt — это радиатор в прямом смысле этого слова, но искусно замаскированный плинтусом по всему помещению. Это создает тот же уровень теплового комфорта, что и пол с подогревом (UFH), с точки зрения пассажиров, но за долю времени после холодного запуска.

Точно так же ThermaSkirt очень быстро выключается, охлаждая комнату в случае солнечного затмения. Такая оперативность гарантирует, что система отопления включается только тогда, когда это необходимо, и работает с максимальной эффективностью. Горячая вода может подаваться от традиционной системы отопления с газовым котлом или, чаще, от возобновляемых источников энергии, таких как солнечные батареи, тепловые насосы, использующие грунт или воздух, и печи на древесных гранулах.

ThermaSkirt часто представляет собой решение для центрального отопления, сделанное своими руками, поскольку установка ThermaSkirt «над землей» требует не больше потрясений, чем с традиционной системой центрального отопления. Простая установка системы отопления ThermaSkirt позволяет даже старым объектам, подвергающимся реконструкции или реконструкции, повысить их энергоэффективность и уменьшить выбросы углекислого газа.

В последние годы резко возросло количество «модернизированных» решений для обогрева полов, запущенных для удовлетворения спроса существующих зданий, стремящихся перейти на UFH, а не на радиаторы.

Это кажется особенно привлекательным для тех домовладельцев, которые рассматривают возобновляемые первичные источники тепла, такие как воздушные тепловые насосы, поскольку мысль о том, что у них будут слишком большие низкотемпературные радиаторы, слишком ужасна, чтобы вынести их, и радиаторы с вентилятором, для которых требуется новая электропроводка.

им, что нарушило бы декор слишком болезненно, чтобы созерцать.

На первый взгляд идеальным решением кажется система теплого пола с нарастанием всего 15-20 мм. Во многих рекламных объявлениях система UFH показана рядом с монетой в 5 пенсов, чтобы показать, насколько она «тонкая».

Но подождите – разве «худощавость» решает все, когда дело доходит до дооснащения UFH в вашем доме?

В DiscreteHeat мы никогда не подвергаем сомнению предпочтение клиентов по установке UFH в новой бетонной стяжке (например, в кухонной пристройке), особенно под плиткой, которая является очень хорошим источником лучистого тепла.

Действительно, наши системы отопления ThermaSkirt часто поставляются либо в качестве резерва для UFH, где потери тепла слишком высоки для обогрева полов, либо в качестве дополнительного решения для обогрева наверху, например, в спальнях.

Тем не менее, мы никогда не отступаем от нашего мнения, что под деревом или ковром повышенная изоляция и их естественное тепловое сопротивление делают UFH в этих применениях бесполезным.

Когда дело доходит до переоборудования пола, мы постоянно поражаемся тому, на что непрактично идут монтажники, а также тем огромным неудобствам и дополнительным затратам, которые понесут владельцы домов, чтобы получить отопление под ногами.

Даже для этих низконастроенных систем UFH в большинстве модернизированных установок потребуется следующее:

• Убрать всю мебель и вещи из комнаты

• Поднимите и уберите все ковры и напольные покрытия (и выбросьте их — даже ковер никогда не вернётся во второй раз)

• Изоляция под полами (в деревянных подвесных полах, так как сквозняки отводят тепло)

• Просверлить отверстия в стенах, чтобы подвести трубы подачи и возврата к центральному коллектору

• Вывести комнату (комнаты) из строя на 2-3 дня подряд

• Требуется многопортовый коллектор для помещений площадью более 10–12 м2

• Опустите все двери, чтобы компенсировать подъем пола на 15 мм

• Возможно, снимите и установите плинтусы, чтобы они соответствовали новой высоте пола

• Сделайте шаг между соседними помещениями – даже 15 мм заметно

При модернизации установки, будь то на обычном котле или на возобновляемом источнике энергии, таком как тепловой насос, мы искренне считаем, что решение ThermaSkirt будет лучшим решением.

Возьмите эти 2 примера здесь. Слева детская спальня с ковровым покрытием наверху, уже украшенная и выглядящая нетронутой. Справа находится прихожая с прекрасным деревянным полом, вымытым известью. В обоих случаях владельцы хотели снять радиаторы и приглянулись UFH. Узнав о затратах и ​​разрушениях, связанных с восстановлением после этого, они подумали, что их надежды на освобождение своих стен и создание более привлекательного (и более безопасного) пространства для их семьи были потеряны. Пока они не погуглили «альтернатива UFH» и не нашли ThermaSkirt.

В обоих случаях ThermaSkirt можно подключить к существующему трубопроводу радиатора, что означает минимальные нарушения и затраты. Поскольку это решение «над землей», не нужно было поднимать напольные покрытия или ковры, а также строгать двери. Благодаря тщательному подходу каждая система была установлена ​​за один день, без необходимости очистки или косметического ремонта (за исключением подкрашивания грязного пятна на том месте, где радиатор оставил след).

Будущее

Говорят, что история повторяется (сначала как трагедия, второй раз как фарс по Карлу Марксу).

В 80-х и 90-х годах аналогичные 10-миллиметровые трубы малого диаметра были в моде в напольном отоплении. Концепция труб малого диаметра для UFH не нова. Правда, в 90-х годах их устанавливали в стяжку, но принцип тот же: небольшие площади, обычно 10–12 м2, отапливались небольшой трубой, что требовало 2–3 контуров на типичное помещение.

Так что же случилось?

Что ж, к сожалению, труба малого диаметра с рядом или кривыми склонна к засорению и образованию отложений — особенно в районах с жесткой водой или там, где есть смешанная система с использованием радиаторов, которые со временем образуют шлам. Это одна из причин того, что медные трубы с «микроотверстием» (помните это?) больше не используются для систем центрального отопления.

По общему признанию, если бы вы регулярно промывали систему, использовали соответствующий ингибитор и регулярно меняли его и не имели в системе стальных радиаторов, у вас, вероятно, не было бы проблем. Но если ты сделал… В DiscreteHeat мы потратили много времени на замену этих небольших систем с диаметром отверстия 10 мм из 80-х и 9-х годов.0, которые потерпели неудачу.

Таким образом, ThermaSkirt будет:

• Подключитесь к существующей системе радиаторов без существенного нарушения работы

• Не нужно строгать двери или делать ступеньки между комнатами (даже 15 мм имеют значение)

• Не нужно трогать напольное покрытие

• Просверлить отверстия в стенах, чтобы подвести трубы подачи и возврата к центральному коллектору

• Нет ограничений по типу или спецификации нового напольного покрытия; любой ковер, дерево, плитка или ламинат подходят для ThermaSkirt

• Нет опасений по поводу потерь тепла в пустоты пола

• Быстрое и быстрое реагирование независимо от выбранной вами конструкции пола

• Легко и просто изменить, переместить (или отремонтировать, боже упаси)

• Предоставляет вам новые свежеокрашенные плинтуса «бесплатно»!

Адам Ганди, основатель Smart Build Ltd

«ThermaSkirt — отличный продукт.

Мы использовали его при переоборудовании коровника, а не UFH. Выглядит великолепно, хорошо работает и намного дешевле в установке!»

Тина и Гарет

«Все, кто видел это место, в восторге от вашего продукта. Нам нравится, что теперь мы можем размещать нашу мебель в любом месте комнаты, и больше не торчат громоздкие радиаторы.»

Сюзанна

«Компания Discrete Heat установила Thermaskirt в моем маленьком коттедже более 9 лет назад, и я очень доволен системой и ее работой.»

Кристин Бентли

«Термаска лучше и дешевле в монтаже, чем теплые полы, она удобнее, чем радиаторы. Я работаю на стройке и всегда рассказывать другим о нагреве термоюбкой».

Кит Уорд

«Система Thermaskirt более чем оправдала наши ожидания, сэкономив место и великолепно выглядя».

Кей Харли

«Я хочу сказать огромное спасибо и похвалить ваших сотрудников за то, как они продали, разработали и реализовали мой проект.»

Мик Эли

«Мы были впечатлены DiscreteHeat на каждом этапе пути, начиная с этапа проектирования, поставки и заканчивая послепродажным обслуживанием и технической поддержкой, и всем рекомендуем ThermaSkirt».

Алан Литтлхейлс

«Он превосходно работает, выглядит фантастически, превосходно обогревает помещение без холодных пятен и дешев в эксплуатации, ThermaSkirt — беспроигрышный вариант!»

г-н Вайсман

«ThermaSkirt устанавливается быстро и отлично выглядит; теперь, когда мы сняли радиаторы и их крышки, в комнате стало гораздо больше полезного пространства.

»

Ян Джонсон

«Для нас важно выразить всем вам нашу признательность за ваш профессионализм, очень высокий уровень обслуживания ваших клиентов и, конечно же, отличное качество вашего продукта».

Кевин

«это была действительно дружелюбная к клиентам компания, с которой в наши дни приходится иметь дело редко и приятно. Я без колебаний порекомендую вас всем».

Марк и Лиз

«Мы просто хотели сказать огромное, огромное спасибо вам, Лизе и Карлу, и всем сотрудникам Discrete Heat за всю вашу помощь и усердную работу с нашей новой системой отопления ThermaSkirt».

Барри Си Браун

«Я самостоятельно подогнал Thermaskir к своей квартире около шести лет назад, и это было блестяще! Это единственное отопление, в котором я когда-либо нуждался, и я рассказал об этом бесчисленному количеству людей»

Мистер и миссис Картер

«Мне было легко установить его с помощью четких инструкций.

Мы были очень довольны тем, как аккуратно он выглядит, и он, безусловно, обеспечивает достаточно тепла даже для столовой / солярия открытой планировки».

Как работает теплый пол?

В настоящее время новые технологии дали нам возможность выбирать из различных способов обогрева и охлаждения помещений. Среди прочего, у нас есть кондиционеры, тепловые насосы, лучистое тепло и системы охлаждения.

Теплые полы (UFH) существуют уже сотни лет.

Первые теплые полы были обнаружены в Северной Корее. Древние римляне и греки также использовали системы подогрева пола в виде гипокауста. Эти системы поднимали пол с помощью колонн, а горячий воздух проходил через пространство под ним, чтобы нагреть пол.
Именно в 1980-х годах системы напольного отопления получили более широкое распространение во всем мире, в том числе в Великобритании.

Чтобы лучше понять UFH, в этой статье мы рассмотрим различные темы, указанные ниже:

• Как работает UFH?
• Является ли UFH хорошим соотношением цены и качества?
• UFH лучше, чем радиаторы?
• Какие материалы используются для теплых полов?
• Можно ли использовать регулятор температуры воды с UFH?
• Может ли теплый пол работать с бойлером?
• Могут ли теплые полы работать с тепловыми насосами?
• Возможен ли теплый пол с деревянным полом?
• Можно ли сделать теплый пол в ванной и как он работает?
• Каков срок службы теплых полов?



Как работает UFH?

Принцип теплого пола очень прост. Вместо того, чтобы монтировать металлические панели на стенах, трубы прокладываются в полу, и по ним циркулирует теплая вода, так что пол фактически становится большим радиатором.

Поскольку пол больше по сравнению с обычным настенным радиатором, его температура должна быть всего на несколько градусов выше температуры воздуха, чтобы обеспечить достаточное количество тепла для мягкого обогрева всей комнаты.

Основной целью проектирования напольного отопления является создание равномерной и равномерной температуры источника по всей площади пола в здании для обеспечения постоянного уровня комфорта во всем здании.

Петли труб обычно устанавливаются под всей площадью пола. Эти контуры подключены к центральному коллектору UFH, в который подается горячая вода от подходящего источника тепла, такого как бойлер или тепловой насос.

Для получения дополнительной информации прочитайте нашу статью о том, как работает лучистое отопление и охлаждение?



Является ли UFH хорошим соотношением цены и качества?

UFH — это настоящая лучистая система, которая обогревает от пола до потолка. UFH позволяет избежать потери тепла на высоких уровнях, а поскольку весь пол прогревается равномерно, оптимальный комфорт достигается во всем помещении.

Комнатный термостат можно настроить на 1-2°C ниже, чем у радиаторной системы, и в помещении все равно будет более комфортно. Эксплуатация системы при более низкой температуре и сокращение потерь тепла на уровнях выше уровня головы обеспечивает значительную экономию затрат на топливо.

Тем не менее, трудно определить точную экономию, которую можно получить, поскольку необходимо также учитывать эксплуатационные факторы, такие как конструкция пола, материал напольного покрытия, расстояние между трубами и температура воды, циркулирующей по трубам UFH.



UFH лучше радиаторов?

Система теплых полов равномерно распределяет тепло по помещению, что обеспечивает комфортную среду с оптимальной энергоэффективностью.

Радиаторная система, напротив, сначала концентрирует тепло в одной области, а затем распределяет его по всей комнате. Это делает его крайне неэффективным, а также существует риск потери тепла через потолок.

Для получения дополнительной информации по этой теме, пожалуйста, посетите нашу статью о теплых полах и радиаторах.



Какие материалы используются в напольном отоплении?

Установка UFH отличается от обычного центрального отопления. Хотя источник тепла часто один и тот же, материалы и способ распределения тепла различаются:

1. Имеется центральный распределительный пункт, коллектор, который обслуживается основным источником тепла и распределяет теплую воду по трубам системы УФГ.
2. UFH работает с низкой температурой воды на подаче и обратке и поэтому требует собственных регуляторов температуры воды и насоса.
3. UFH использует всю площадь пола в качестве теплоносителя, заменяя радиаторы или конвекторы.



Можно ли использовать термостат или регулятор температуры воды с UFH?

Чтобы соответствовать требованиям BS EN 1264, необходимо обеспечить контроль температуры воды. Это гарантирует, что максимальная температура поверхности пола не будет превышена.

Все регуляторы температуры воды Uponor предназначены для смешивания и регулирования температуры воды на подаче основного источника тепла с температурой обратной воды UFH до температуры, подходящей для системы UFH.



Можно ли использовать для теплого пола бойлер?

Традиционно основным источником тепла был котел, производящий низкотемпературную горячую воду для системы. Современные высокоэффективные конденсационные котлы идеально подходят для УФГ, так как низкая температура воды позволяет котлу работать в конденсационном режиме.

Если источник тепла может обеспечить и поддерживать постоянную или переменную температуру воды для требований к UFH, может не потребоваться никаких дополнительных средств контроля температуры воды.

Однако при выборе котла необходимо тщательно обдумать, поскольку не все устройства совместимы. Всегда уточняйте особенности применения у производителя котла.



Могут ли теплые полы работать с тепловыми насосами?

Да, пол с подогревом, безусловно, может работать с большинством тепловых насосов. Совсем недавно стали доступны другие источники, которые идеально подходят для UFH, такие как тепловые насосы с источником тепла из земли или воздуха. Тепловые насосы становятся все более популярными из-за потенциальной экономии энергии.



Можно ли устроить теплый пол с деревянным полом?

Есть много типов деревянных полов, которые считаются подходящими для использования с UFH. Существует также несколько способов установки бруса, которые также необходимо учитывать перед проектированием системы.

Особое внимание следует уделять влажности деревянных полов. Не все деревянные полы подходят для UFH, поэтому следует обратиться за консультацией к поставщику напольных покрытий или в торговую ассоциацию TRADA.



Можно ли устроить пол с подогревом в ванной и как это работает?

Да, электрический теплый пол можно использовать в ванных комнатах.
