Как поставить тен в стиральной машине: Как заменить ТЭН в стиральной машине своими руками

Содержание

Как вынуть и поставить ТЭН на стиральную машину

Для начала необходимо разобраться с тем, что представляет собой ТЭН для стиральной машины. Это специальный нагревательный элемент, который доводит воду до заданной программой температуры. Исходя из типа модели и производителя, ТЭНы могут располагаться в разных местах машинки: спереди или сзади. Однако, как правило, он расположен в нижней части и к нему должны идти 2 провода.

Если стиральная машинка перестала нагревать воду, первым делом необходимо проверить ТЭН.

Несмотря на то, что ТЭН может прослужить верой и правдой 10 или даже больше лет, все-таки он чаще всех остальных элементов выходит из строя из-за постоянного контакта с жесткой водой. На нем начинает откладываться накипь, которая со временем и становится причиной его неисправности. Почистить ТЭН от накипи можно в домашних условиях. Но лучше использовать специальные защитные средства для профилактики ее образования, например, Калгон.

Как поменять ТЭН при поломке

Для того чтобы произвести замену, не требуется никаких особых навыков и в большинстве случаев, это не составит трудностей. Для примера можно взять машинку марки Самсунг, у которой ТЭН расположен в задней части.

Перед тем, как приступить к замене электронагревателя, необходимо отключить машинку от сети.

Для того чтобы проникнуть в стиральную машину через заднюю панель, последнюю необходимо открутить и снять. С теми моделями, где крышка расположена на передней части, придется слегка повозиться. Для того чтобы открутить ее, сначала необходимо будет снять хомут, который держит манжету. Исходя из его модели, необходимо будет вооружиться отверткой или плоскогубцами. Чтобы манжета не мешала в дальнейшем, можно завернуть ее внутрь бака.

Теперь осталось снять верхнюю панель и плату управления с блокировкой люка. Причем вытаскивать их совсем необязательно, можно просто открутить все болты и положить так, чтобы они не мешали.

Далее снимается лоток дозатора, после чего необходимо перейти к нижней панели. После того, как все это будет снято, перед нами появится передняя стенка, после разборки которой можно добраться до ТЭНа.

С него предварительно снимаются все провода, и раскручивается фиксирующая гайка, которую нужно вдавить внутрь и достать ТЭН. На нагревателе будет очень много накипи, поэтому нужно просто заменить его на новый, и поставить все детали на свои места.

Владельцам стиральных машин Индезит поможет поменять ТЭН подробный пошаговый алгоритм с фото, который приведен здесь.

Где купить нагреватель

Сам трубчатый элемент не является незаменимым, и приобрести его можно в большом количестве мест.

Первым делом необходимо обратиться в сервисный центр своей стиральной машинки, где специалист подберет подходящий вариант и даже предложит услуги по его замене.

Сколько прослужит новый ТЭН? Это зависит исключительно от тех средств, которые применяются (или вовсе не применяются) для смягчения жесткой воды.

Помимо обращения в сервисный центр, можно купить электронагреватель на любом рынке, где продаются запчасти к стиралкам. Главное, максимально точно подобрать подходящий вариант. Перед покупкой нужно вынуть его из коробки и проверить соответствие, сравнив со старым.

Лучше всего покупать новый ТЭН, нежели бывший в употреблении, так как стоимость его не настолько высока. После установки б/у нагревателя машинка стирать будет, но в скором времени вам понадобится снова покупать этот элемент.

Перед тем, как начать стирку, необходимо убедиться в том, что ТЭН стоит правильно и подключен к электрической сети.

Теперь вы знаете,как правильно выбрать и поставить новый ТЭН на свою стиральную машину в случае его поломки. Как видно из инструкции, сложностей в этом никаких нет, и при наличии минимального набора инструментов и нескольких минут своего времени, можно с легкостью выполнить всю работу самостоятельно, без привлечения специалиста.

как подобрать + инструктаж по замене своими руками


Греющий ТЭН для стиральной машины имеет ключевое значение. Он нагревает холодную воду в процессе работы, обеспечивая условия для качественной стирки и устранения следов грязи, пятен и потеков любой сложности.

При продолжительной эксплуатации физические свойства этого изделия ухудшаются и могут возникать неполадки. В этом случае избавляться от машинки не стоит. Достаточно просто заменить старый элемент новым и продолжить пользование в обычном режиме. Но как это сделать, не имея опыта ремонта техники?

Мы поможем вам разобраться с этим вопросом – в статье рассмотрены особенности диагностики поломки ТЭНа, даны рекомендации по выбору нужной модели нового нагревателя. Также приведен пошаговый инструктаж по выполнению замены ТЕНа своими силами.

Содержание статьи:

Описание и принцип работы ТЭНа

ТЭН представляет собой электрический нагреватель, отвечающий за подогрев холодной воды, поступающей из центральной водопроводной системы в стиральную машину.

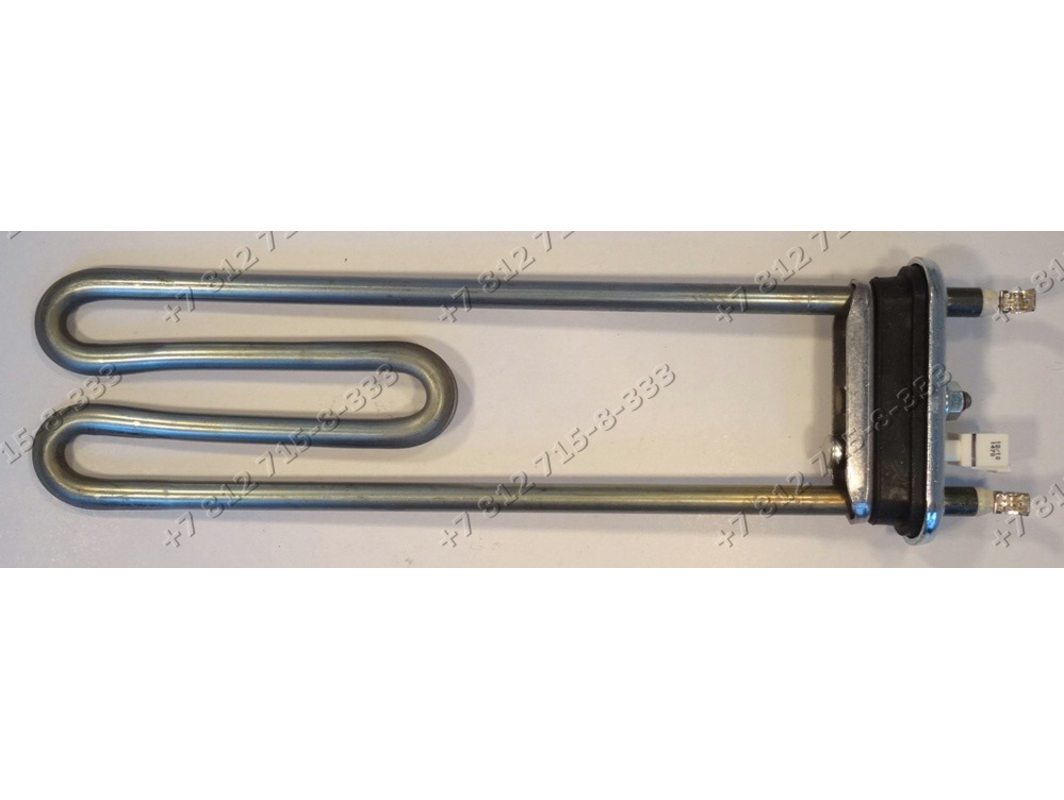

Конструкционно состоит из трубчатой детали W-образной или V-подобной формы, внутри которой располагается проводниковый элемент с высоким уровнем сопротивления, способный выдержать нагрев до рекордно высоких рабочих температур.

Провести корректную проверку ТЭНа поможет мультиметр. Используя этот измерительный прибор, можно в домашних условиях «прозвонить» (протестировать) греющий элемент и определить, рабочий он или уже нет

Окружает нагревательную спираль специальный изолятор-диэлектрик, обладающий высоким показателем теплопроводности. Он корректно впитывает тепло, исходящее от греющего элемента, и передает на стальную внешнюю оболочку.

Сама рабочая спираль отходящими концами припаяна к контактам, на которые в процессе работы поступает питающее напряжение. Рядом располагается термоузел, измеряющий уровень нагрева воды в стиральном баке.

При активации через управляющий блок любого из режимов обработки на ТЭН поступает командный сигнал.

Элемент начинает интенсивно прогреваться и, отдавая образованное тепло, доводит температуру воды в стиральном барабане до необходимой температуры, заданной пользователем.

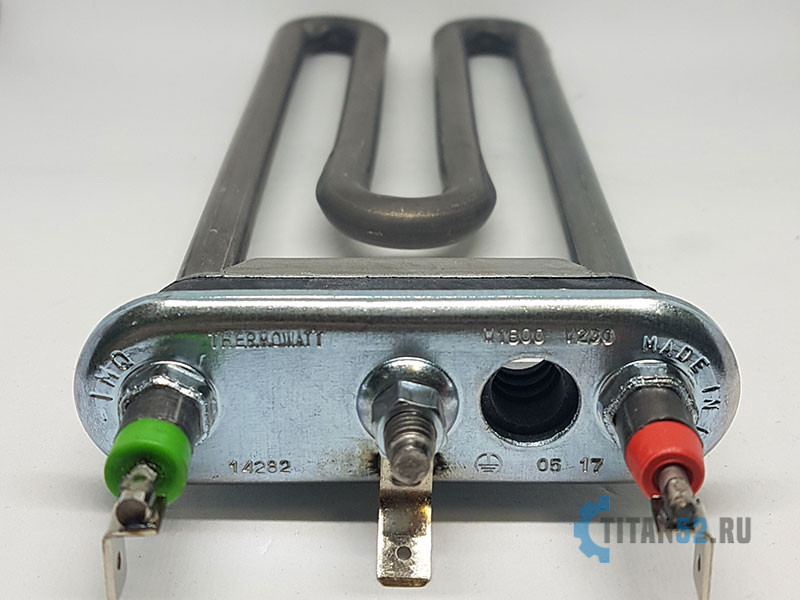

Прогрессивные модели имеют в конструкции специальное отверстие для термодатчика (на рисунке стрелочка на него указывает). Он бдительно отслеживает уровень прогрева воды в барабане и своевременно отключает рабочий элемент, позволяя рационально и экономно расходовать электрическую энергию

Как только вода достигает нужных температурных показателей, датчик это фиксирует и перебрасывает данные в блок управления. Система реагирует на полученную информацию и в автоматическом режиме отключает прибор, прекращая подогрев воды.

На что смотреть при покупке нового ТЕНа?

Прежде, чем отправиться за покупкой нового ТЕНа в ближайший магазин, предстоит ознакомиться с его конструктивными особенностями.

Конструкционные особенности нагревателя

Все ТЭНы стиральных машинок имеют одинаковое внутреннее устройство, но немного отличаются друг от друга по внешней конструкции. Сегодня общепринятыми считается прямая и выгнутая форма.

Прямые распространены наиболее широко и применяются в основной массе моделей различных популярных брендов.

Если машинка для стирки в базовой заводской комплектации оснащена изогнутым ТЭНом, в случае замены необходимо выбирать новое изделие такой же формы. Прямой элемент просто не поместится в отсек

Изогнутые ТЭНы выглядят точно также, как и прямые, но примерно на расстоянии 50 миллиметров от внешней скобки имеют изгиб в 30 градусов.

Принцип работы изогнутых элементов ничем не отличается от аналогов прямой формы, а базовое сопротивление находится в пределах 20-70 Ом.

Выгнутые детали производят под конструкционные требования определенных видов стиральных машинок таких фирм, как Ardo, некоторые модели Ariston, Indesit и прочие.

Кстати, коды неисправностей стиралок Ariston и Indesit мы детально разобрали в следующих статьях:

Виды внешнего покрытия

В основном ТЕНы имеют металлическую поверхность с защитным анодированным слоем. Он обладает высокой термовыносливостью, демонстрирует хорошую водостойкость и предохраняет греющую деталь от коррозийных проявлений.

Нагреватель, оснащенный практичным покрытием из термостойкой высокопрочной керамики, более надежен и вынослив даже при интенсивной ежедневной эксплуатации

Однако, некоторые бренды, например, Samsung, дополнительно наносят на свои изделия керамический слой.

Считается, что он более долговечный и значительно уменьшает возможность образования накипи в результате использования жесткой воды.

Все коды ошибок стиралок Самсунг и способы устранения поломок мы рассмотрели .

Рабочая мощность и сопротивление

Главная отличительная черта ТЭНов – это рабочая мощность. В разных моделях она может доходить до 2,2 кВт. Чем выше базовый показатель, тем быстрее нагревается вода в барабане стиральной машины до необходимой температуры.

Заменяя ТЭН в стиралке, желательно покупать изделие такой же мощности, как было базовое, установленное заводом. Это нужно для того, чтобы все элементы конструкции продолжили работу в корректном режиме, не испытывая дополнительного напряжения

Нормальная сопротивление прибора колеблется от 20 до 40 Ом. Однако, деталь практически не ощущает никаких кратковременных перепадов напряжения, случающихся в сети. Это происходит благодаря наличию инерционности и довольно высокому сопротивлению греющего элемента.

Другие важные параметры

Подбирая ТЭН для машины нужно проявить максимум внимания. Это поможет приобрести элемент нужных параметров и быстро реанимировать стиралку для дальнейшей полноценной и продуктивной работы.

Бывший в употреблении прибор покупать не стоит. Нет гарантии, что он будет качественно служить длительное время. Лучше остановиться на новом изделии и приобрести его не на базаре, а в фирменном магазине или сервисном центре.

В первую очередь стоит обратить пристальное внимание на длину ТЭНа. Измеряют ее от края металлического фланца до самой конечной точки греющего элемента.

Чтобы покупка нового ТЭНа была правильной, с собой в магазин нужно взять старый, вышедший из строя. Это позволит точно подобрать форму изделия и не ошибиться с длиной. Слишком короткий прибор не дотянется до фиксационной скобки на дне бака, а излишне длинный просто не поместится в агрегат

Допустимо, чтобы новая деталь была чуть больше или немного меньше, чем испортившаяся «родная». Однако, разница в размере не должна превышать 1,5 миллиметра.

Показатель мощности тоже должен быть учтен. Обычно его указывают на фланцевой части ТЭНа. Разница между испорченной деталью и новой не должна быть выше 150 Вт.

Если этот показатель значительно превышен, увеличится эксплуатационная нагрузка на всю машинку, если существенно занижен – вода станет нагреваться слишком долго и потребление электричества возрастет.

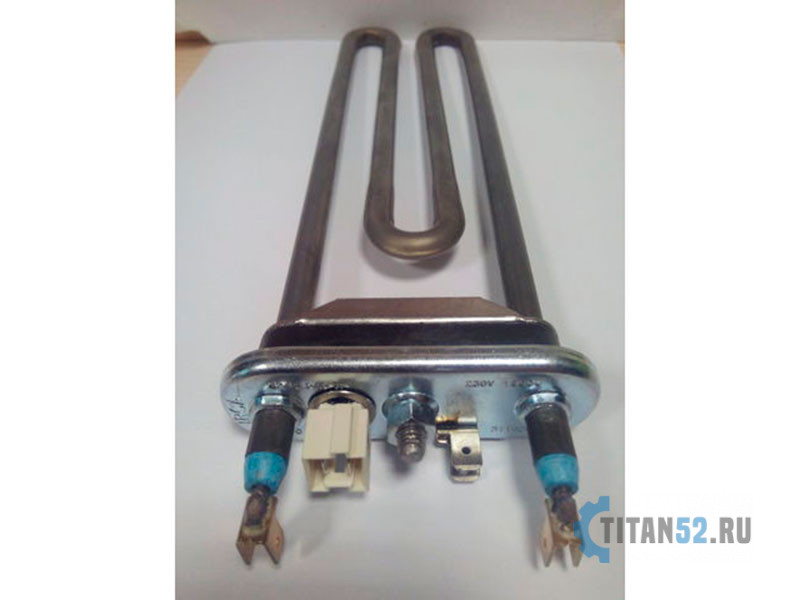

Наличие термодатчика – еще один принципиальный параметр. Отдельные модели греющих элементов не комплектуются этой деталью, а имеют только отверстие под нее.

Это объясняется тем, что очень часто при сгорании старого ТЕНа датчик остается в нормальном, работоспособном состоянии и может полноценно использоваться дальше.

Нагреватели, имеющие только отверстие под датчик, стоят дешевле, поэтому хозяева могут немного сэкономить, используя новый греющий элемент с уже имеющимся термодатчиком.

В старых стиральных агрегатах стоят ТЭНы с глухой фланцевой поверхностью. Если сгорела эта деталь, нужно постараться купить точно такую же или обратиться в сервисный центр и посоветоваться со специалистом относительно корректной замены

Форма нового нагревателя должна в точности повторять старую. Если из строя вышел гнутый ТЭН, допускается его замена на аналогичный. Эти правила актуальны и для прямых греющих элементов.

Желательно попытаться найти новую «родную» модель. Если с поиском возникают проблемы, допустимо купить универсальный вариант, подходящий под параметры имеющейся бытовой техники.

По материалу, из которого изготовлен стирающий бак, необходимо абсолютное совпадение. Детали, установленные под бак из пластика, оснащаются прочной резиновой прокладкой.

По базовой ширине она может быть длинной или короткой, в зависимости от формата самого нагревателя.

На уплотнителях для ТЭНов под бак из металла предусмотрен специальный буртик в зоне фланца. Он обеспечивает более четкое крепление детали в отсеке.

Клеммы и крепеж нового изделия должны быть такими же, как и у перегоревшего. Если они расположены несколько иначе, возникнут трудности с подключением к проводам и обязательно потребуется дополнительная герметизация места установки.

Только тогда машинка вновь заработает корректно и будет правильно выполнять запрограммированные пользователем задачи.

Если в машинку, где стоял нагреватель с буртом, вмонтировать элемент без бурта, во время стирки он может просто вылететь из бака и повредить корпус и соседствующие детали

Материал греющего элемента может быть любым, как и внешнее покрытие. К этим параметрам жестких требований нет и любые отступления от базовых показателей допустимы, так как на работу стиралки никак не влияют.

Что нужно знать перед ремонтом?

Чтобы проведение ремонтных работ по замене нагревающего элемента прошло максимально просто, а в процессе не возникло непредвиденных ситуаций, желательно подробнее ознакомиться с его расположением и причинами выхода из строя.

Место расположения устройства

У многих стиральных машинок разных брендов и производителей ТЭН располагается внизу. Для проведения ремонтных мероприятий или замены детали на новую придется снимать корпусную крышку машинки.

От конструкции каждой отдельной стиралки зависит, откуда удобнее добираться до греющей детали — с фронтальной части или с задней. Этот вопрос домашний мастер решает самостоятельно исходя из личных удобств и предпочтений.

Посадочный отсек для ТЭНа практически у всех современных стиралок одинаковый. Если машинка имеет солидный возраст, от 12 лет и старше, это место может отличаться по размеру и форме. Поэтому нужно заранее определить его габариты и подобрать четко соответствующую этим показателям деталь

В отдельных моделях греющий элемент располагается сбоку и для проверки или устранения неполадок требуется демонтировать боковую стенку.

Причины выхода ТЭНа из строя

Главные причины, по которым деталь выходит из строя и теряет работоспособность, сводятся к двум позициям.

Первая – это заводской брак. Он встречается нечасто, однако, застраховаться от неприятности такого плана невозможно.

Даже приобретая технику класса люкс последнего поколения можно наткнуться на бракованную модель. Если машинка находится на гарантии, вопрос решается очень просто — производитель бесплатно меняет нерабочий ТЭН на аналогичный, но полностью исправный.

Отдельные модели греющих элементов подлежат ремонту, но большинство придется менять сразу на новые, так как производитель не предусмотрел возможности их восстановления

Вторая среди главных причин – это накипь. Именно она оседает на металлическом корпусе, негативно воздействует на греющий элемент и в итоге лишает его работоспособности.

Низкая теплопроводность накипи мешает прибору передавать выработанное тепло воде, а он сам при этом начинает перегреваться, испытывает повышенную нагрузку. В конце концов, просто сгорает, не выдержав такого объема тепловой энергии.

В домашних условиях очистить ТЭН от накипи можно разными способами. Однако, если гарантийный срок еще не истек, разбирать машинку самостоятельно не желательно. Если потом вдруг случится серьезная поломка, чинить по гарантии ее не будут ввиду нарушения заводской целостности корпуса

Помимо этих негативных явлений, накипь создает на поверхности модуля условия для образования коррозии. Со временем это приводит к нарушению целостности его металлической оболочки.

Прибор, потерявший герметичность, становится уязвимым для внешнего воздействия и риск возникновения короткого замыкания, возгорания и прочих пожароопасных ситуаций существенно увеличивается.

Вывести греющий элемент из строя может использование неправильных моющих средств, например, порошков для ручной стирки, или постоянное превышение объема порошка на одну процедуру.

В результате неразумных действий пользователя на поверхности детали образуется плотная непроницаемая пленка из мыльного концентрата. Она создает преграду для нормального теплообмена, провоцирует перегрев ТЭНа и ведет к его последующему прогоранию.

Чтобы этого избежать, предстоит правильно ухаживать за машинкой, используя для стиралок.

Регулярное использование Калгона в процессе стирки предохраняет нагреватель от образования накипи и улучшает общую работоспособность стиральной машины

Если вы не хотите использовать дорогие покупные средства для чистки стиралки, рекомендуем ознакомиться с с использованием подручных средств.

Как диагностировать неисправность?

Для распознавания неисправности необязательно разбирать стиральную машинку и тестировать нагревательный элемент мультиметром.

О проблемах скажут следующие сбои, появившиеся в работе:

  • вода при стирке не нагревается до запрограммированной температуры;
  • машинка набирает воду, но быстро прекращает стирку или полностью выключается спустя 5-6 минут;
  • почти сразу после активации агрегата в доме или квартире выбивает электрические пробки;
  • в помещении во время работы чувствует неприятный, горелый запах;
  • качество стирки заметно ухудшается;
  • корпус при прикосновении бьет током.

Если хоть одна из перечисленных проблем выявлена, менять или ремонтировать ТЭН нужно как можно быстрее.

Инструктаж по самостоятельной замене

Снять сломанный ТЕН и поставить вместо него новый можно и без привлечения мастера из сервисной организации. Для этого понадобится минимальный набор инструментов, новый греющий элемент и пару часов свободного времени.

Отсутствие опыта подобных работ не должно пугать, в этом деле важна аккуратность и последовательность выполнения всех этапов.

Этап #1 — подготовка к проведению ремонта

Планируя заменить ТЭН в стиральной машинке, необходимо хорошо подготовиться и соблюсти базовые правила техники безопасности, актуальные для работы с бытовой техникой.

Среди них такие:

  1. Отключить агрегат от электропитания, вынув вилку из розетки.
  2. Отсоединить машинку от водоснабжения, снять сливную трубу. Этот пункт актуален для моделей, где ТЭН расположен в задней части.
  3. Использовать качественный рабочий инструмент с рукоятками, имеющими защитное прорезиненое покрытие.
  4. Подготовить пластиковую емкость, например, ведро или таз. Туда будет удобно , оставшуюся в баке или во внутренних коммуникациях.

После всех выше перечисленных действий можно приступить непосредственно к разборке машины, а потом к извлечению испортившегося ТЭНа.

Этап #2 — подбор необходимых инструментов

Для замены ТЭНа не понадобится какое-то специфическое и дорогостоящее оборудование. Все, что нужно, найдется в арсенале каждого домашнего мастера, даже не имеющего большого опыта в проведении ремонтных работ такого плана.

В перечень таких вещей входят отвертки разных конфигураций. Вместо них можно использовать шуруповерт с базовым набором бит, включая шестигранники и звездочки, необходимые для выкручивания «хитрых» винтов.

Чтобы верно подключить провода к греющему элементу, на этапе разборки стоит сфотографировать весь процесс на телефон. В будущем это поможет собрать машинку быстро и правильно

Дополнительно пригодится ключ на десять либо простые плоскогубцы. Этими инструментами удастся корректно снять крепления с нагревательного элемента.

Чтобы прозвонить ТЕН и понять его состояние, потребуется мультиметр для прозвонки.

Перед началом работы лучше разложить эти предметы рядом, чтобы они были под рукой и мастеру не требовалось все бросать и терять время на поиски нужного инструмента.

Этап #3 — получение доступа к ТЭНу

Замена греющего элемента через фронтальную панель – трудоемкий и кропотливый процесс. Сначала необходимо убрать верхнюю внешнюю крышку.

Чтобы это сделать, придется выкрутить саморезы, расположенные в задней части стиралки, аккуратно потянуть крышку сначала чуть к себе, а потом вверх.

Действовать нужно очень деликатно, чтобы не выдернуть и не повредить фиксаторы из пластика, без которых вернуть крышку на прежнее место будет физически невозможно.

Далее медленно вытянуть контейнер для порошка немного вперед, нажать на имеющуюся внутри кнопку-фиксатор и осторожно вытащить емкость полностью.

Для моделей, не имеющих кнопки фиксации, контейнер нужно приподнять и потянуть на себя. Когда станут хорошо видны скрепляющие винты, воспользоваться отверткой и выкрутить их, а после извлечь контейнер.

Вынув лоток для порошка из стиральной машинки, хорошо вымыть его, удалив возможный осадок и следы отложений, очень хорошо просушить и вернуть на прежнее место по окончании работ по замене ТЕНа

Затем выкрутить винты, удерживающие управляющую панель, снять ее и, не прибегая к отсоединению проводов, положить на стиральную машину сверху.

Открыть дверцу загрузочного люка, расположенного во фронтальной части агрегата. При помощи отвертки поддеть пружину хомутного типа, удерживающую уплотнительную манжету, и осторожно снять ее, медленно вытягивая по кругу. После этого просто убрать резину с корпуса и отложить в сторону.

Найти на люке винты блокировочного замка, выкрутить их отверткой подходящей конфигурации. Освобожденный от крепления замок протолкнуть внутрь.

Затем выкрутить внешние винты, снизу и сверху фиксирующие фронтальную панель. Иногда они располагаются под декоративной планкой внизу либо по бокам или поблизости с дренажным фильтром.

В конце аккуратно снять панель и сложить рядом. Открыв доступ к ТЭНу, спокойно приступить к замене.

Этап #4 — установка нового греющего элемента

Независимо от того, где располагается ТЕН, спереди или сзади, его замена производится только одним способом.

Сначала от контактов старого, вышедшего из строя прибора, отсоединяются все провода. Обычно, они посажены очень крепко и для снятия потребуется помочь себе отверткой.

Все действия нужно совершать медленно и аккуратно, чтобы не повредить хрупкую область соединения клемм.

Если на прогоревшем ТЭНе располагается термистор, нужно сначала аккуратно открепить жгут, нажав рукой на фиксатор, и потом осторожно вынуть его из гнезда. Только после этих действий можно извлекать сам нагреватель

На следующем этапе понадобится удалить фиксатор – выкрутить шуруп, удерживающий нагреватель на своем месте, а потом потихоньку извлечь ТЭН.

Перед установкой нового ТЭНа необходимо очистить месторасположения от осевших там продуктов эксплуатации и вставить новый полностью рабочий элемент.

Осталось проверить работоспособность техники. Для чего предстоит сначала собрать машинку в обратной последовательности, выполнить и протестировать ее. Если стирка проходит в стандартном режиме, значит все сделано правильно.

Выводы и полезное видео по теме

Как правильно заменить ТЕН в стиралке через заднюю крышку. Доступный для понимания инструктаж на видео:

Как проверить ТЭН на работоспособность и выявить возможные проблемы. Подробная инструкция по диагностике и некоторые интересные советы из личного опыта домашнего мастера:

Как быстро и качественно удалить накипь, образовавшуюся на ТЭНе. Полный разбор процесса на видео с подсказками и описанием всех нюансов:

При правильном уходе и четком соблюдении всех требований по эксплуатации ТЭН будет работать долго и бесперебойно, не доставляя хозяевам никаких хлопот.

Если же нагревающий элемент выйдет из строя по каким-нибудь объективным причинам, его можно будет легко и быстро заменить. Ответственность и скрупулезность поможет спокойно справиться с задачей самостоятельно. Людям, не имеющим подобной практики, проще обратиться в сервисный центр и оплатить услугу по замене.

Хотите дополнить изложенный выше инструктаж по самостоятельной замене нагревателя в стиралке? Или желаете оставить полезные рекомендации по выбору подходящего ТЭНа взамен сгоревшего? Пишите, пожалуйста, свои замечания и дополнения в блоке, расположенном ниже.

Если у вас остались вопросы по замене ТЕНа, задайте их нашим экспертам в комментрариях под этой публикацией.

Замена ТЭНа в стиральной машине

ТЭНом называют элемент стиральной машины, ответственный за нагрев воды во время процесса стирки. Он находится в нижней части бака и довольно часто выходит из строя. Даже качественная машинка Bosch может нуждаться в замене ТЭНа, что уж говорить о таких бюджетных марках, как LG, Samsung или Атлант. При этом для замены нагревателя можно вызвать мастера либо решиться снять старый ТЭН своими руками. Для этого нужно сначала определить, где расположен нагреватель, после чего извлечь его.

Как добраться до нагревателя

Первой сложностью, ожидающей владельцев стиральной машины, может стать доступ к нагревателю. Все дело в том, что в одних машинках к нему можно добраться через заднюю часть корпуса, а в других – через переднюю панель. Чтобы с легкостью узнать, где именно расположена деталь, которую мы ищем, внимательно осмотрите машинку.

Взгляните сначала на заднюю поверхность ее корпуса – если часть, которую можно снять, довольно большая, то, скорее всего, до ТЭНа можно добраться именно с задней стороны машинки. Если вы обнаружили, что снять сзади можно лишь небольшой участок, то, вероятнее всего, нагреватель находится спереди. Если же появились сомнения, сначала открутите заднюю крышку, ведь сделать это намного легче, чем демонтировать переднюю панель.

Отметим, что расположение нагревателя сзади характерно для машинок таких брендов, как Zanussi, Candy, Hotpoint Ariston, Indesit, Ардо и Электролюкс. А вот производители Bosch и Samsung чаще всего размещают ТЭН спереди. Чтобы добраться до нагревателя в моделях с вертикальной загрузкой, следует демонтировать одну из боковых стенок.

Как снять нагреватель

До того, как извлечь ТЭН, важно слить воду из машинки в заранее подготовленную емкость, а также проследить, чтобы аппарат был отключен от сети.

Далее ваши действия будут такими:

  1. Открутите нужную крышку машинки и отыщите нагреватель.
  2. Рассоедините провода, которые подходят к ТЭНу.
  3. Отвинтите гайку, которая находится посредине, после чего загоните внутрь шпильку, которая соединялась с гайкой. Для этого надавите на нее с силой либо слегка постучите молотком.
  4. Подцепив нагреватель (воспользуйтесь для этого ножом либо отверткой), аккуратно извлеките ТЭН из бака.
  5. Проверьте работоспособность детали.

Нагляно, весь этот процесс, вы можете посмотреть в нижеследующем видео.

Установка ТЭНа

Отремонтированный или новый нагреватель вставьте в отверстие и убедитесь, что деталь заняла то же положение, которое было до извлечения. Вам нужно добиться плотной посадки. Далее, удерживая ТЭН рукой, аккуратно закрутите гайку. В завершение нужно вернуть провода на их место. Теперь останется включить проверочную стирку, выбрав программу, предусматривающую нагрев воды до +600С. Если вода нагревается, можно закрепить снятую стенку и вернуть стиральную машину на ее место.

Замена тэна в стиральной машине LG

Стиральная машина LG стала стирать белье в холодной воде, значит, в ней сгорел тэн. Чтобы восстановить работоспособность машины, придется менять неисправную деталь. Сделать самостоятельно такую работу несложно. Мы постараемся помочь вам, максимально подробно описав данный процесс.

Местонахождение детали

Для начала нужно узнать, где в стиральной машине LG находится тэн. В машинках этой марки тэн располагается внизу под баком, доступ к нему открывается через заднюю стенку корпуса.

Поэтому нужно всего лишь отключить машину от коммуникаций и повернуть ее задней крышкой к себе. После того как стиральная машина LG будет обращена к вам задней стенкой, останется только снять эту стенку и вы сразу получите доступ к искомому элементу.

В данном случае нам даже не помешает приводной ремень, поскольку у большинства стиральных машин LG прямой привод, а значит, никакого приводного ремня нет и в помине. Перепутать тэн стиральной машины LG с какой-либо другой деталью невозможно. Хоть большая часть этой детали утоплена в недрах стирального бака, наружу торчат два контакта, к которым идут множество проводов. А располагаются эти контакты ровно по центру днища бака – откроете заднюю стенку стиральной машины, и они окажутся у вас под носом.

В данном случае тэн у стиральной машины такой марки найти не проблема, трудности могут возникнуть при его демонтаже и установке.

Что нужно для ремонта?

Вся прелесть в том, что замена нагревательного элемента в стиралках данного типа не потребует значительного количества инструментов, да и в качестве материалов вы возьмете лишь новый исправный тэн. Тут возникает первый вопрос: как правильно купить новый тэн, чтобы он был хорошим, идеально подходил и стоил недорого?

Для начала нужно осмотреть старую деталь на предмет надписей и обозначений. Если какие-то буквы и цифры удалось рассмотреть, перепишите их на бумажку, а лучше возьмите старый нагревательный элемент и идите с ним прямо в магазин запчастей для стиралок. Если такой возможности нет и обозначений на старом тэне не видно, то определите хотя-бы его мощность. Обычно мощность нагревательного элемента стиральной машины марки LG 1900 или 1950 Вт, но бывает, попадаются машины с тэнами 2000 Вт.

Приобрести новую запчасть для стиральной машины можно не только в родном городе или селе. Хороший нагревательный элемент можно заказать в Интернет магазине. Только, пожалуйста, не посещайте при этом сомнительные сайты, выбирайте только топовые Интернет магазины с хорошей репутацией. Средняя стоимость нового тэна – 10 долларов.

Обычно Интернет магазины запчастей для стиральных машин в выдаче поисковой системы находятся в верхних строчках.

Теперь об инструментах. Тут особо и сказать нечего, поскольку потребуется лишь:

  • крестовая отвертка;
  • плоская отвертка;
  • любая смазка;
  • мультиметр;
  • головка на 8 и трещотка.

Меняем нагреватель

Замена нагревательного элемента стиралки данной марки первоначально потребует снятия верхней крышки стиральной машины, в противном случае убрать заднюю стенку будет невозможно. Проблем с тем чтобы сдернуть верхнюю крышку возникнуть не должно, но если все же трудности появятся, прочитайте соответствующую инструкцию, размещенную на нашем сайте.

Далее необходимо избавиться от винтов, которые держат заднюю стенку, а затем с легкостью снять ее. Теперь нужно взять телефон и сфотографировать положение проводов на контактах тэна, чтобы потом ничего не перепутать, в противном случае можно легко спалить новую деталь, а заодно еще и плату управления. На следующем этапе нужно снять провода с контактов нагревательного элемента, а также термистора.

Проверяем тэн мультиметром. Если с этим возникли проблемы почитайте статью, которая называется Проверяем тэн стиральной машины. В ней особенности проверки описаны очень хорошо. Далее делаем следующее.

  1. Находим в центре между контактами тэна болт с гайкой, накидываем на гайку головку и откручиваем.
  2. Ручкой трещотки наносим легкий удар по болту, чтобы он слегка провалился.
  3. При помощи отвертки с плоской рабочей поверхностью поддеваем аккуратно нагревательный элемент, а точнее его уплотнительную резинку.
  4. После этого тянем тэн за контакты аккуратно, но сильно, до тех пор, пока он не выйдет наружу. Желательно снять его не отломив контакты.
  5. Осматриваем старый тэн и откладываем его в сторону.
  6. Пальцами достаем со дна бака мусор и грязь, а затем протираем посадочное место под тэн тряпкой.

Перед тем как поставить новый тэн, проверьте его мультиметром, вдруг брак.

  1. Берем новый нагревательный элемент, смазываем его резинку, а затем вставляем деталь на место.
  2. Убеждаемся, что деталь сидит плотно, прикручиваем гайку и одеваем провода, затем собираем и подключаем стиральную машину.

На этом можно считать, что замена сгоревшей детали прошла успешно. Как видите это несложный ремонт, который теоретически доступен даже дилетанту. Однако, занимаясь ремонтом стиральной машины LG, помните о технике безопасности. Прежде чем производить какие-либо манипуляции отключите воду и электропитание – будьте бдительны, удачи!



6 важных моментов при выборе новой детали

Рейтинг автора

Написано статей

Просмотров: 323

Опубликована: 17-10-2018

Изменена: 17-10-2018

Время на прочтение: 4 минут

У этой статьи: 1 комментариев(я)

Белье плохо отстирывается? Чувствуется неприятный затхлый запах? Вероятно, машинка стирает холодной водой. За нагрев отвечает трубчатый элемент (ТЭН). Когда он выходит из строя, температура воды не повышается, гранулы порошка плохо растворяются. В результате — пятна на вещах не удаляются. Чтобы помочь вам разрешить ситуацию, мы расскажем, как проводится замена и подключение ТЭНа в стиральной машине.

Устройство ТЭНа и причины поломки

Нагреватель представляет собой изогнутую трубку, внутри которой проложена спираль. Эта спираль постоянно нагревается и остывает, передавая тепло через корпус воде.

Существуют причины, по которым нагреватель выходит из строя раньше положенного срока:

  • Обрыв или короткое замыкание. Случается во время скачка напряжения в сети. Поэтому специалисты рекомендуют проводить подключение техники через стабилизатор.
  • Нарушение цепи. При этом машина может продолжать работать либо зависать посередине цикла.
  • Перегрев. Если корпус покрывает обильный налет накипи, теплоотдача прибора нарушается, спираль перегревается и сгорает. Рекомендуется устанавливать водные фильтры и проводить чистку ТЭНа.

Как понять, что трубчатый элемент неисправен:

  1. Белье плохо выстирывается.
  2. Чувствуется несвежий аромат.
  3. Стекло люка холодное.

Последний пункт вычисляется самостоятельно. Так как полоскание проводится холодной водой, то вещи из бака вы достаете прохладные. Чтобы понять, есть нагрев или нет, приложите руку к стеклу посреди цикла. Если оно теплое — все в порядке, холодное — проверяйте ТЭН.

Более точная диагностика возможна с использованием тестера мультиметра.

Где находится ТЭН в стиральной машине?

Нагреватель может находиться в разных частях корпуса стиралки. Это зависит от марки и модели стиральной машины (СМ). Точно знать, где элемент расположился в вашей модели, может только производитель. Но мы подскажем, как найти и заменить ТЭН.

Осмотрите корпус СМ. Обычно ТЭН располагается там, где стенка больше. Это может быть передняя или задняя часть у машин с фронтальной загрузкой. Предположительно, у моделей «Аристон», «Индезит», «Ардо», Candy, Electrolux, Zanussi ТЭН стоит сзади.

У стиралок Bosch, Siemens, Samsung, AEG — в передней части.

В машинках с вертикальной загрузкой типа «Ханса» элемент располагается со стороны цокольной панели. Демонтировать ее не сложно своими руками.

Если вам кажется, что передняя и задняя панели одинаковые по размеру, тогда в первую очередь снимите заднюю крышку. Потому что для демонтажа лицевой части придется снимать много элементов.

Как правильно и безопасно подключить ТЭН?

Изначально подготовьте новый трубчатый элемент для замены. На что обратить внимание при выборе:

  1. Посадочное место. Новый элемент должен поместиться в гнездо. Лучше всего взять старый ТЭН и отправиться с ним в магазин.
  2. Отверстие под термодатчик. Если в корпусе элемента находится термистор, тогда новая деталь подбирается с подходящим отверстием под датчик.
  3. Мощность. Многие обращают на этот пункт повышенное внимание. На самом деле мощность значения не имеет. При небольших разбежностях вода будет нагреваться дольше или быстрее.
  4. Длина и форма. Важно, чтобы элемент без труда встал на место, поэтому выбирайте в соответствии со старой моделью.
  5. Покрытие. Нагреватели с керамическим покрытием служат дольше обычных.
  6. Производитель нагревателя должен соответствовать марке стиральной машины.

Перед началом работ необходимо подготовиться. Для этого отключите прибор от сети. Теперь приступайте к сливу остатков воды из бака:

  • Откройте маленькую крышку под загрузочным люком.
  • За ней находится сливной фильтр.
  • Отклоните СМ назад, подставьте под днище емкость для воды.
  • Прокрутите пробку фильтра против часовой стрелки.

Далее рассмотрим этапы разборки и снятия панелей. При демонтаже задней стенки отсоедините все коммуникации.

  • Выкрутите два болта верхней крышки в задней части.
  • Потяните ее на себя и уберите в сторону.

  • Выкрутите винты крепления задней панели по периметру.

Для лицевой части:

  • После демонтажа верха вытащите лоток-дозатор.

  • Отсоедините проводку и выкрутите болты панели управления.
  • Откройте дверцу. Загните манжету люка внутрь бака.
  • Подденьте отверткой хомут и снимите с места.

  • Выкрутите два болта замка дверцы. Отключите устройство блокировки.
  • Открутите крепежные винты по периметру. Снимите панель.

Для торца:

  • Выкрутите винты с торца задней и передней стенки.
  • Уберите торцевую стенку.

ТЭН установлен под баком, вам будут видны только его клеммы и выходы.

Если вы хотите убедиться в поломке детали, замеряйте сопротивление мультиметром. В норме оно покажет от 20 до 40 Ом. Как это сделать:

  • Сфотографируйте схему подключения проводов.
  • Отсоедините проводку.
  • Подсоедините щупы мультиметра к контактам нагревателя и следите за показателями.

При неисправности на экране высветится 1, что означает обрыв спирали. Цифра 0 — короткое замыкание.

Продолжайте демонтаж ТЭНа:

  • Вытащите термодатчик из корпуса.
  • Открутите центральную гайку (1) не до конца.
  • Вдавите болт (2) внутрь.
  • Немного расшатывая нагреватель, извлеките из гнезда.

Установка исправного элемента проходит в обратном порядке. Новый уплотнитель может плохо садиться в гнездо, поэтому используйте плоскую отвертку для соединения. Дополнительно смажьте его машинным маслом. Если старый уплотнитель цел, тогда наденьте его на новый ТЭН.

  • Перед установкой подготовьте гнездо. Очистите его от накипи и мусора.

  • Вставьте прибор в отверстие. Следите, чтобы деталь расположилась ровно, без перекосов.
  • Теперь закрутите гайку на шпильке, верните проводку и термодатчик на место.
  • Верните на место крышку.

После сборки выполните проверку, запустив короткий цикл стирки. Через 20 минут потрогайте стекло люка, оно должно быть теплым.  Визуально оценить сложность работ можно на видео:

Как поменять ТЭН в стиральной машине LG — журнал LG MAGAZINE Россия

Поломка ТЭН – нагревательного элемента – довольно распространенная неисправность в стиральных машинах. Водопроводная вода часто содержит большое количество минеральных солей, в результате при постоянном нагревании воды элемент покрывается накипью, что значительно сокращает срок его работы. В результате машинка перестает нагревать воду.

Если ТЭН вашей стиральной машины LG вышел из строя, советуем обратиться в Фирменный Сервис LG, оставив заявку по телефону 8-499-677-76-76 (для звонков из Москвы и Московской области) или по телефону 8-800-200-76-76 (для звонков по России). Специалисты Фирменного Сервиса LG быстро и качественно выполнят ремонт любой сложности. Но если вы чувствуете себя мастером на все руки и хотите сами взяться за устранение поломки, мы подготовили для вас пошаговую инструкцию, как заменить ТЭН в стиральной машине LG.

Замена ТЭН в стиральной машине LG: пошаговая инструкция

Поменять неисправный ТЭН в стиральной машине LG можно и не прибегая к услугам мастера. Подавляющее большинство моделей LG имеют прямой привод, что означает отсутствие приводного ремня, который мог бы помешать при замене ТЭН.

Как снять ТЭН в стиральной машине LG

  • Перед тем, как приступить к замене ТЭН, убедитесь, что ваша стиральная машина выключена из сети. Перекройте воду и отсоедините наливной и сливной шланги.
  • В стиральных машинах LG нагревательный элемент находится под баком, что позволяет легко поменять ТЭН.
  • Снимите заднюю панель стиральной машины (обычно она прикреплена с помощью болтов или саморезов).
  • Вы увидите внешнюю часть ТЭН с наружными контактами в нижней части стенки бака.
  • Снимите с ТЭН провода. Перед этим можно сфотографировать их расположение на смартфон, чтобы при установке элемента на место, не ошибиться.
  • Ослабьте гайку, расположенную в центре ТЭН, таким образом, чтобы она держалась на окончании резьбы. Вдавите ее внутрь вместе со шпилькой.
  • Теперь можно достать ТЭН. Это будет сделать легче, если аккуратно поддеть деталь при помощи отвертки или ножа. Помните, что поверхность элемента, контакты и посадочное место очень уязвимы к механическим повреждениям, поэтому действовать нужно медленно и осторожно.

Как установить ТЭН в стиральной машине LG

  • Перед тем, как приступить к замене элемента, подготовьте посадочное место, очистив его от накипи и грязи.
  • Смажьте посадочное место, уплотнитель и сам элемент любой смазкой для технических деталей.
  • Аккуратно поместите новый ТЭН на место.
  • Закрутите гайку и затяните ее ключом.
  • Подсоедините клеммы и провода.
  • Соберите корпус машинки, после чего прогоните машинку без белья на режиме высокой температуры. Убедиться, исправен ли новый ТЭН в вашей стиральной машине LG можно, дотронувшись через 15 мин стирки до стекла загрузочного люка: оно должно быть теплым.

Чтобы новый ТЭН прослужил долго, нужно правильно выбрать деталь. Внимательно изучите техпаспорт СМА и определите мощность элемента. Для стиральных машин LG показатель обычно составляет 1900-1950 Ватт, но для некоторых моделей мощность может быть и 2кВт.

Если по каким-то причинам вы не можете посмотреть данные в техпаспорте, то можно узнать информацию и на самом нагревательном элементе: на него может быть нанесена маркировка. Именно эти значения помогут не ошибиться при покупке и выбрать ту деталь, которая подойдет вашей стиральной машине LG.

Купить ТЭН можно в сервисном центре LG, в специализированном магазине запчастей или в интернет-магазине. Специалисты рекомендуют не приобретать детали с рук и тем более бывшие в употреблении.

Заменяем ТЭН в стиральной машине своими руками. Пошагово

Любая стиральная машина без нагревательного элемента не может быть дееспособной.

Он участвует в каждой программе стирки.

Но бывает, что при контакте с жесткой водой образуется накипь, из-за которой деталь выходит из строя. В этой статье будем разбираться как заменить тэн в стиральной машине.

Как заменить тэн стиральной машины

В зависимости от модели машины, нагревательный элемент находится в основном или спереди, или сзади.

Редко располагается сбоку, если машинка с боковой загрузкой.

Вооружившись отверткой и гаечным ключом на 8-10, приступаем к работе.

Важные правила

Общие правила, чтобы самостоятельно заменить нагревательный тэн на стиральной машине:

  1.  Работа проводится только при выключенной технике из розетки.
  2.  Нужно полностью избавиться от воды, слив ее при помощи фильтра или шланга.
  3.  Под рукой всегда должна быть тряпка или швабра.

Где находится тэн?

Для начала нужно убедиться, что деталь, которая подлежит замене находится именно там, где вы думаете.

Придется снять заднюю крышку, чтобы заглянуть под бак. Виден тэн? Отлично! Приступаем к его замене.

А если его там нет? Тогда разбираем переднюю часть. Скорее всего, если вы являетесь владельцем модели Sumsung, LG или Bosh, нагревательный элемент будет располагаться именно спереди.

Как заменить тэн, расположенный спереди?

Алгоритм действий простой:

  1. Чтобы снять переднюю панель машины, нужно, убрав на ней два винта, потянуть деталь назад и отложить в сторону.
  2. Затем снимается отсек моющих средств. Для этого выкручиваются винты (их два) и путем нажатия на защелку с обратной стороны, вытаскивается деталь.
  3. Придется достать уплотнитель на баке загрузки. Чтобы это сделать нужно снять металлический обруч, растянув пружинку.
  4. Самое время заняться передней крышкой. Она прикреплена винтами и возможно дополнительно держится на клипсах, поэтому потяните ее вперед и вниз.
  5. Время заняться проводами на блокираторе дверцы. Отсоединить их можно без затруднения.
  6. Переходим к нагревательному элементу, расположенному внизу бака. Для начала снимаются клеммы, разъемы термодатчика и провод заземления, находящиеся с торца детали. Это делается для извлечения термодатчика.
  7. На тэне нужно открутить крепление-гайку, и вдавить болт внутрь.
  8. Прежде чем вытащить деталь, немного раскачайте его вверх-вниз.
  9. Очистительные работы. Необходимо убрать весь мусор, остатки порошка и накипи из бака.
  10. Установка нового тэна происходит в обратном порядке: подключаем термодатчик и вставляем на место с присоединением всех проводов и закручиванием гаек.
  11. Собираем машину.

Тэн заменен, осталось его проверить в работе.

Как заменить тэн, расположенный сзади машины?

У стиральных машин Indesit, Whirlpool и некоторых других моделей тэн установлен сзади, что позволяет без особых усилий произвести самостоятельно замену детали.

Для этого нужно:

  1. Отключить машинку от электропитания и слить воду, предварительно отцепив если необходимо шланги и перекрыв воду.
  2. Сзади открутить винты и снять крышку, которая может быть разных размеров и формы.
  3. Нагревательный элемент стоит в нижней части бака. Отсоединяете все провода, которые видите. Обычно в центре находится провод заземления, по краям фаза и ноль, еще проводка от термодатчика и четыре контакта.
  4. Достать тэн получится с помощью торцового ключа 8 или 10. Откручивается гайка крепления (по центру), и болт вдавливается внутрь.
  5. Теперь, вооружившись плоской отверткой, вставляете ее между ТЭНом и баком и выдавливаете его.
  6. Проводятся очистительные работы: остатки моющих средств, накипь, мусор убираются.
  7. Новый тэн устанавливается на место. Но, сначала подсоединяется термодатчик. А чтобы деталь свободно встала, можно смазать мылом или средством для мытья посуды резинку. Она должна полностью утопиться в баке.

Совет: чтобы избежать в дальнейшем протечки, налейте ковш воды в бак выше уровня тэна. Если из под уплотнителя увидите течь, лучше подкрутить немного гайку крепления.

  1. Этап подсоединения всех проводов и сбора машины

Важно! Тэн внутри барабана держится металлической скобой и если конец нагревательного элемента не попадет в скобу, то в процессе работы, барабан будет задевать за него и выведет из строя машину.

Работа выполнена, разобрались как заменить ТЭН на стиральной машине и она готова к эксплуатации.





ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru — выгодный современный интернет магазин бытовой техники
  • citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com— запчасти для стиральных машин

Как заменить элемент в стиральной машине — Hotpoint

Работа элементов в стиральной машине заключается в нагреве воды в барабане. Неисправный элемент повлияет на чистоту вашей одежды во время цикла, так как она не будет такой чистой, если вода не будет поддерживать правильный нагрев.

Поэтому, если элемент в вашей стиральной машине работает неправильно, то вы обратились по адресу, где мы поможем вам заменить поврежденную часть и восстановить машину.

В этом видео показан пример снятия или замены детали на типичной машине. Некоторые модели могут отличаться, но процедура должна быть аналогичной.

Что вам понадобится:

Шаг 1 — Совет по безопасности

Безопасность прежде всего! Перед началом ремонта убедитесь, что вы отключили прибор от сети.

Шаг 2 — Удаление панели доступа

Чтобы получить доступ к элементу, вам необходимо снять защитную панель для ушей, что можно сделать, открутив винты с помощью отвертки с головкой Torx.

Шаг 3 — Отсоединение проводки от старого элемента

Сняв заднюю панель стиральной машины, вы сможете найти элемент под барабаном. Перед тем, как снимать провода с элемента, рекомендуется сделать снимок, чтобы вспомнить, как они все соединены, при установке нового элемента.

Сделано фото, отсоединяем провода от элемента.

Шаг 4 — Удаление старого элемента

Теперь, когда провода удалены, отверните гайку, прикрепленную к удерживающему зажиму, с помощью гаечного ключа. Однако не откручивайте его полностью, так как после того, как гайка ослабнет, небольшой толчок протолкнет удерживающий зажим и освободит уплотнение, позволяя вытащить старый элемент.

Шаг 5 — Установка нового элемента

Как только элемент убран, пора добавить новый элемент в стиральную машину.

eSpares Главный совет: Используйте немного жидкости для мытья посуды, чтобы протереть резиновую часть элемента, чтобы ее было легче смазать и вам было легче установить на место.

Теперь вставьте новый элемент через крепежный кронштейн в бак на место и просто затяните гайку. Снова подключите все провода, и как только новый элемент будет подключен, все, что осталось сделать, это снова надеть панель доступа, и все готово.

Вот оно, пошаговое руководство по замене элемента в стиральной машине Hotpoint, помогающее ей работать до оптимального уровня.

Установив новый элемент, вы, возможно, захотите почистить свою стиральную машину — мы можем предложить наш высококлассный очиститель для посудомоечных и стиральных машин. 6 пакетиков превосходной очистки, которые помогут поддерживать внутренние компоненты прибора в хорошем состоянии, повышая их эффективность. Чтобы узнать больше, прочтите нашу статью здесь.

Как заменить ТЭН в стиральной машине Бош

В сервисных центрах самой частой неисправностью называют выход из строя ТЭНа.В этой статье мы рассмотрим причины выхода из строя ТЭНа. Каковы признаки выхода из строя ТЭНа и как заменить ТЭН в стиральной машине Бош?

Почему ломается ТЭН

Горячая вода чрезвычайно важна для эффективной и качественной стирки. Все-таки, к сожалению, срок службы утеплителя ограничен 3-5 годами.

Деталь не работает по нескольким причинам:

  • Нормальный износ. Элемент постоянно нагревается и охлаждается, что сокращает срок его службы.
  • Нефильтрованная вода содержит соли, которые не растворяются и откладываются на поверхности водонагревателя. Чем толще слой окалины, тем хуже теплообмен. В результате нагревательный элемент перегревается и горит.
  • Падение напряжения в сети может привести к короткому замыканию. Это, в свою очередь, приводит к обрыву цепи и поломке корпуса.
    Неисправный симистор на электронной плате может также вызвать неисправность нагревателя. Симистор отвечает за работу ТЭНа, поэтому при его неисправности ТЭН не получает сигнала.
    Тогда нужно заменить или отремонтировать ТЭН в стиральной машине Бош.

Мы рекомендуем использовать смягчители воды или установить фильтр для воды, чтобы продлить срок службы водонагревателя.

Признаки неисправности

Холодная вода — признак выхода из строя ТЭНа стиральных машин Bosch.

Коснитесь стекла люка в течение 20 минут после начала цикла, чтобы проверить его. Если тепло, то ТЭН исправно работает, если холодно — неисправен.

Проверьте одежду после стирки. Если стирать в холодной воде, одежда выходит недостаточно чистой и пахнет плесенью. В некоторых случаях стиральная машина выдает предупреждение, отображая код ошибки F19. Тогда пользователь точно знает, какую часть проверить.

Этапы ремонтных работ

Перед тем, как снять ТЭН со стиральной машины Bosch, необходимо снять переднюю панель:

  • Отключите машину от электросети.
  • Снимите верхнюю крышку, ослабив два винта сзади.
  • Снимите крышку и вытяните кювету для моющих средств, нажав на защелку в центре.
  • Открутите три болта, расположенные за диспенсером.
  • Снимите еще один болт с другой стороны панели управления и поднимите панель вверх.
  • Отложить винты на панели в сторону.
  • Снимите нижнюю панель. Если панель фиксируется защелками, можно использовать отвертку с плоским шлицем.
  • Откройте дверцу шайбы и снимите зажим, поддев резиновую прокладку.
  • Вставьте резиновую прокладку в барабан.
  • Откручиваем последние винты крепления двери. Не забываем про болты крепления замка.
  • Отложить переднюю панель в сторону.

Теперь у вас есть доступ к детали. Как заменить ТЭН в стиральной машине Бош? Шаги следующие:

  • нагреватель расположен внизу барабана;
  • сделайте снимок проводки, чтобы вы смогли правильно подключить их;
  • отсоедините разъемы и снимите провода с детали;
  • ослабьте гайку центрального винта, но не полностью;
  • вставьте болт внутрь, чтобы прижать уплотнение;
  • снимите нагревательный элемент, поддев края плоской отверткой.

Теперь снимите термистор со старого нагревателя и установите новый. Нанесите немного моющего средства на уплотнение детали, чтобы облегчить повторную установку. Очистите корпус ТЭНа от грязи и накипи и установите ТЭН на место, соединив все провода.

Наши рекомендации и ваша последовательность помогут вам в работе.

Как заменить ТЭН в стиральной машине Самсунг

В стиральных машинах Samsung трубчатый ТЭН (ТЭН) расположен на фланце — часто там еще и предохранитель от перенапряжения.Это полезно для многих моделей. Его основная функция очевидна — нагрев воды для стирки.

Как заменить ТЭН в стиральной машине Самсунг

Что вызывает отказ работы ТЭН

Первый признак неисправности ТЭНа — стирка в холодной воде (при выборе высокотемпературного режима). Стирка стирается в холодной воде из-за неисправности системы водяного отопления в целом.

Если у вас есть, например, стиральная машина Samsung Diamond, то на дисплее появится код ошибки h2 и стирка закончится досрочно.Причины могут быть следующие:

  • неисправность блока управления;
  • неисправность датчика температуры;
  • Неисправность ТЭНа.

Чаще всего выходят из строя ТО из-за плохого качества воды. Если вода в водопроводной системе слишком жесткая, есть известковый налет. Он образуется на стенках ТА при стирке при высокой температуре и особенно при кипячении.

Если не принимать регулярных профилактических мер, не пытаться бороться с жесткостью воды и самой накипью, ее слой становится толще.Со временем тепло, выделяемое нагревательным элементом, перестает проходить через толстое покрытие, и нагревательный элемент перегорает.

Вы можете этого не заметить сразу, но когда одежда перестанет правильно стираться или отобразится код ошибки, все станет ясно.

Где установлен ТЭН

Чтобы добраться до ТЭНа, недостаточно просто отвинтить заднюю крышку, как в моделях Ariston или Indesit. Однако в стиральной машине Samsung THE находится в передней части и перед тем, как вытащить ее, необходимо снять переднюю стенку.

На передней панели находится загрузочная дверца, дозатор порошка, пульт управления. Вы знаете, что снять это несколько сложнее, чем просто открутить 4 болта.

Как снять ТЭН со стиральной машины Самсунг, начнем с передней панели:

  • Снимите сливной фильтр, чтобы легко слить воду, оставшуюся в баке.
  • Снимите дозатор моющего средства (внутри должна быть небольшая кнопка, которая поможет вам легко удалить деталь, нажав на нее).
  • Сняв дозатор, вы увидите еще пару креплений, открутите их.
  • Еще один болт справа, на панели управления, его тоже нужно открутить.
  • Сдвиньте панель, не снимая ее.
  • Теперь перейдем к загрузочной дверце: с помощью тонкой отвертки возьмем зажим, удерживающий резиновую прокладку. Вкручиваем пломбу внутрь — в барабан.
  • Внизу вы найдете еще одну небольшую панель, рядом с фильтром для мусора. Он фиксируется застежками, которые тоже нужно открутить.Сама панель для удобства подсоединяется тонкой отверткой.
  • Вдоль снятой стены вас будут ждать еще 4 крепежа, которые ранее были закрыты панелью. Открутите их.
  • Поднимите панель управления и положите ее на верхнюю крышку корпуса. На том месте, где была панель, потребуется открутить еще 3 болта.

Важно! При работе с пультом не ломайте проводку, чтобы не усложнить ремонт.

  • Теперь все, что удерживает переднюю часть корпуса машины, — это два маленьких крючка.Чтобы отпустили панель, возьмите ее снизу, за углы, и приподнимите — снимается легко.

Важно! Не тяните панель грубо или сильно, чтобы не порвать проводку блокиратора. Ваша задача сдвинуть стену так, чтобы она не мешала добраться до нагревательного элемента, поэтому вам не нужно ничего отключать — просто поставьте рядом.

  • Вернитесь к пульту управления, теперь он вас не беспокоит, поэтому опустите его вниз, чтобы при ремонте он не упал с крышки.

Сняв стенку, вы сразу увидите нагревательный элемент — он находится под баком.

Проверка нагревательного элемента

Все, что вам нужно для проверки, это вольт-омметр;

Выполните следующие действия:

  • Настроить тестер: выбрать режим проверки сопротивления, установить наименьшее значение (в омах).
  • Снимите все провода с контактов и датчика температуры (встроенного в ТЭН). Эту работу нужно проводить аккуратно, чтобы не порвать проводку.
  • Подключите один зонд к одному контакту ТЭНа, второй — ко второму.
  • На основании полученного значения оцените ситуацию: если показанное значение находится в диапазоне 25-30 Ом, то ТЭН исправен. 0 или 1 отображалось? Вам потребуется заменить нагревательный элемент в стиральной машине Samsung.

Замена нагревательного элемента

Если вы сняли переднюю панель, уже купили новую запчасть, значит пора ремонтировать машину.Разберемся, как без особых хлопот достать ТЭН из автомата:

  1. Возьмите торцевой ключ и отверните гайку. Крепление находится в самом центре хвостовика, между его контактами.
  2. Возьмите оба контакта старой детали и ослабьте их.
  3. С помощью небольшого молотка или того же ключа ударьте по шпильке, на которую накручивалась ранее снятая гайка.
  4. Шпилька попала внутрь? Отлично, давай.
  5. Используйте отрицательную отвертку, чтобы зацепить деталь, таким образом сдвинув ее с места.
  6. Вытяните контакты, чтобы вынуть нагревательный элемент из паза.

Внимание! Не переусердствуйте, вытаскивая ТЭН: при обрыве контактов достать ТЭН будет сложнее.

Вытащив нагревательный элемент, можно сразу понять состояние детали без специальных инструментов. В 95% случаев это накипь, а если видны черные пятна, вероятно, перегорел ТЭН.

Монтаж нагревательного элемента максимально прост:

  1. Проверить сопротивление тестером нового элемента.Вам нужно убедиться, что деталь не бракованная.
  2. Возьмите тряпку и очистите отверстие и место установки нового нагревательного элемента.
  3. Смажьте герметик консистентной смазкой или моторным маслом. WD-40 идеально подходит.
  4. Установите деталь вместо старой.
  5. Заменить датчик температуры.
  6. Подсоедините проводку.

Нагревательные элементы стиральной машины | Запчасти для стиральных машин

Сортировать по: DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A)

Совместимый сменный нагревательный элемент стиральной машины для некоторых моделей стиральных машин Beko. ..

Совместимый сменный нагревательный элемент для некоторых моделей стиральных машин Bosch, Neff и Siemens.

Совместимая запчасть для некоторых моделей стиральных машин AEG, Brandt, Electrolux, Tricity и Zanussi.

Совместимый сменный нагревательный элемент стиральной машины для некоторых моделей Hotpoint, Indesit an..

Этот нагревательный элемент является оригинальной запчастью для некоторых моделей Ariston, Hotpoint, Indesit и Scho ..

Если ваша стирка не чистится, как раньше, возможно, у вас неисправен термистор нагревательного элемента. ..

Это оригинальный сменный нагревательный элемент для стирки, который подходит для различных моделей Hotpoint, Ariston и Indesit wa. .

Высококачественный совместимый сменный элемент водонагревателя для стиральной машины для некоторых моделей Hotpoi ..

Если ваша стирка не чистится, как раньше, возможно, у вас неисправный нагревательный элемент. Т ..

Сменный совместимый элемент водонагревателя для некоторых моделей стиральных машин Hoover..

Этот нагревательный элемент является оригинальной запчастью для некоторых моделей стиральных машин Ariston, Hotpoint и Indesit.

Запасной нагревательный элемент стирально-сушильной машины. Этот спиральный нагревательный элемент подходит для некоторых моделей ..

Оригинальная запчасть для некоторых моделей стиральных машин LG ..

Совместимый сменный нагревательный элемент стиральной машины Miele для некоторых моделей. 2100 Вт ..

Совместимый сменный элемент водонагревателя стиральной машины для некоторых моделей Electrolux, John Le ..

наиболее распространенных проблем со стиральной и сушильной машинами | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Когда ваша стиральная машина или сушилка ломаются, это может нарушить ваш распорядок дня.Узнайте, как справляться с наиболее частыми проблемами.

Стиральная и сушильная машины часто используются во многих домашних хозяйствах. Если в вашей семье пара взрослых и двое или трое детей, вы легко можете стирать белье несколько дней в неделю. А когда ваша стиральная машина или сушилка ломаются, это действительно может помешать вашей стирке. Это может означать нечто большее, чем испорченная одежда — это может означать оплату звонка в службу поддержки и даже поездку в прачечную.

Если ваша стиральная или сушильная машина не работает, устраните эти распространенные проблемы, прежде чем заказывать обслуживание.

Машина не включается

Если стиральная или сушильная машина не включается, сначала убедитесь, что на нее подается питание. Убедитесь, что он вставлен в розетку и включен ли прерыватель. Если ваша сушильная машина не включается, это может быть перегоревший внутренний плавкий предохранитель, который является довольно простым решением для большинства машин. Вам также следует проверить защелку дверцы сушилки — если защелка выйдет из строя, дверца не закроется должным образом и машина не запустится.

Если вы все еще не можете понять, почему ваша машина не запускается, проверьте розетку с помощью вольтметра, чтобы убедиться, что она по-прежнему потребляет энергию. Для стиральных машин, которые не запускаются, вам, вероятно, придется вызвать специалиста по обслуживанию.

Стиральная машина не сливает

Обычно, если стиральная машина не сливает воду, это происходит из-за засорения сливного шланга. Обычно можно слить воду из стиральной машины самостоятельно. при необходимости. Отсоедините шланг, осмотрите его на предмет засоров и удалите все посторонние предметы.Небольшие предметы одежды, игрушки, монеты, ключи и другие мелкие предметы часто попадают в сливной шланг и даже в сливной насос. Если в сливном шланге нет засоров или перегибов, вероятно, проблема в сливном насосе. Возможно, он заклинило и требует ремонта или замены.

Сушилка не нагревается

Убедитесь, что ваша сушилка настроена на настройку, которая обычно выделяет тепло — настройки «воздушная сушка» и «воздушная сушка» обычно не производят тепла. Если ваша сушильная машина не нагревается, как предполагалось, попробуйте заменить внутренний термопредохранитель до бронирования.

Если проблема постепенно усугубляется, переходя от теплой, но все еще слегка влажной одежды к одежде, которая все еще остается насквозь мокрой в конце цикла, проблема заключается в нагревательном элементе сушилки. К счастью, нагревательный элемент довольно легко заменить самостоятельно. Просто отключите машину от сети, снимите заднюю панель, выньте старый нагревательный элемент и вставьте новый. Возможно, вам придется снять термостат со старого нагревательного элемента и установить его на новый.

Цикл отжима не вращается

Если цикл отжима пропал, постарайтесь сразу положить меньше одежды, особенно если вы привыкли набивать как можно больше.Заманчиво заполнить машину до краев, особенно если вам нужно стирать много людей, но барабан не может нормально вращаться, если он перегружен. Если это продолжает происходить с меньшими объемами загрузки, проблема может быть в обрыве ремня или в застрявшем сливном насосе.

Стиральная или сушильная машина издает странные звуки

Если какая-либо из ваших машин стучит, гремит или даже движется по комнате, это, вероятно, потому, что она неровная. У вашей стиральной машины и сушилки есть регулируемые ножки, и их выравнивание может остановить вибрацию.

Стук также может возникнуть в сушилке, когда содержимое скомкается и ударяется о внутреннюю часть барабана. Обязательно вытряхните все, прежде чем класть в сушилку. Проверьте, не застряли ли в барабане мелкие предметы. Если вы не можете разобраться в шумах, вам следует заказать сервисный звонок, потому что это, вероятно, означает, что ваша машина вот-вот сломается.

В стиральной машине течет вода

Есть несколько причин, по которым стиральная машина может протекать — некоторые из них требуют профессионального ремонта, а другие — нет.Например, если сливной шланг стиральной машины треснул или раскололся, вы, вероятно, сможете заменить его самостоятельно. Если это модель с фронтальной загрузкой, проверьте уплотнение вокруг двери на предмет остатков и очистите его, чтобы устранить утечку.

Часто источником утечки является впускной клапан воды в стиральной машине, который может заполниться минеральными отложениями или стать причиной ржавчины. Поменять его — довольно простая работа для большинства домовладельцев, стремящихся сделать все своими руками. Чтобы предотвратить повреждение водой из-за будущих протечек, установите поддон стиральной машины.

Если вам нужен ремонт стиральной и сушильной машины, American Home Shield® всегда для вас. Наши планы домашней гарантии покрывают повреждения, вызванные естественным износом всех компонентов стиральных и сушильных машин. Получите свое предложение онлайн сегодня.

Как отремонтировать змеевик нагревателя в сушилке для одежды | Home Guides

Если ваша электрическая сушилка для белья не нагревается, и вы не обнаружили никаких проблем с источником питания, внутренними предохранителями, термостатом сушилки или другими датчиками и элементами управления, возможно, у вас неисправный змеевик нагревателя.Как правило, вышедший из строя змеевик нагревателя сушилки не подлежит ремонту, а должен быть заменен. Хотя детали конфигурации варьируются от производителя к производителю, основные шаги по замене нагревательного змеевика сушилки одинаковы для всех марок.

Отключите сушильную машину от электросети или, если сушильная машина подключена к источнику питания, отключите автоматический выключатель.

Отсоедините выпускной клапан.

С помощью отвертки или гаечного ключа снимите заднюю панель, открутив винты, удерживающие панель на месте.Это открывает доступ к клеммам источника питания нагревательной катушки. Осветите рабочую зону фонариком.

Установите вольт / омметр на настройку сопротивления или проверки целостности и подключите щупы к клеммам. Если вы не видите показания, змеевик неисправен и его необходимо заменить.

Запишите марку, номер модели и серийный номер с паспортной таблички производителя сушилки и возьмите их с собой в магазин запчастей. Купите сменный нагревательный змеевик, соответствующий марке, модели и серийному номеру вашей сушилки.

Большинство марок сушилок требуют, чтобы вы снимали верхнюю часть сушилки, чтобы получить доступ к нагревательному элементу как сверху, так и сзади. Для сушилок большинства марок открутите винты, крепящие ловушку для ворса к верхней части сушилки, с помощью отвертки, а затем приподнимите передний край верхней части с помощью шпателя. Откиньте верхнюю часть назад, чтобы открыть верхнюю часть отсека для нагревательных элементов. Некоторые бренды удерживают верхнюю часть винтами, доступными через дверцу.

Сзади и сверху открутите винты, удерживающие отсек нагревательного элемента на месте, с помощью гаечного ключа, отвертки или гаечного ключа.Вытащите блок отсека нагревательного элемента.

Отсоедините провода от нагревательной спирали. Запишите, какие провода идут к каким клеммам нагревательной катушки. Снимите винты, зажимы или другие крепления, удерживающие нагревательный змеевик в отсеке. Снимите перегоревшую катушку и выбросьте ее.

Установите новый нагревательный змеевик в отсек нагревателя в порядке, обратном снятию старого змеевика. Подключите провода, убедившись, что они подключены к правильным клеммам. Установите блок отсека нагревателя в сушилку в порядке, обратном шагам, которые вы предприняли для его снятия. Замените верхнюю часть сушилки. Замените заднюю панель сушилки. Подсоедините выпускное отверстие осушителя.

Подключите источник питания. Включите сушилку и проверьте правильность работы.

Writer Bio

Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах ремонта и реконструкции домов.

Стиральная машина Bosch не греет воду

Ваша стиральная машина Bosch не греет воду? То же самое недавно случилось с моей мамой. К тому времени, когда она рассказала мне об этом, она уже решила избавиться от машины и заказала новую. Еще она собиралась заплатить 30 фунтов, чтобы у нее забрали старую. Я предложил снять его с рук и сэкономить 30 фунтов стерлингов!

В этом посте я расскажу вам о диагностике неисправности и ее устранении….который на этот раз оказался заменой ТЭНа. Я проделал эту работу на Bosch WAE24464GB / 03, но я уверен, что описанный процесс будет аналогичен для многих других моделей.

Необходимые инструменты

Выяснение причины, по которой стиральная машина Bosch не нагревает воду

Первым делом я проверил неисправность. Я люблю проводить тестирование бытовой техники на улице, если это возможно, на случай, если что-то серьезное пойдет не так, возникнет пожар или протечка воды. Если вы думаете, что это перебор, у меня раньше уже курил холодильник (не в результате моей работы)! Я постирал старую одежду при температуре 60 градусов, и действительно, вода была холодной.

А теперь пора разбирать вещи! Если подумать о стиральной машине Bosch, которая не нагревает воду шаг за шагом, проблема может быть:

  • Нагревательный элемент разомкнутой цепи.
  • Неисправность датчика температуры (сообщает машине, что вода горячая, когда это не так.
  • Проблема с проводкой к нагревательному элементу или цепям управления.
  • Неисправность реле, переключающего питание на элемент или в реле. цепь управления.

Снятие передней части машины

Чтобы добраться до нагревательного элемента и датчика температуры, потребовалось снять переднюю часть машины, что немного непросто, но не слишком сложно.Я поднял машину с земли на нескольких деревянных брусках, затем сделал следующее:

  1. Откройте и снимите крышку в правом нижнем углу.
  2. Слейте воду, используя либо прилагаемый шланг (если он есть), либо отвинтив крышку на крыльчатке насоса.
  3. Выверните винт Torx, удерживающий нижнюю панель на месте.
  4. Сдвиньте панель вправо и снимите. Пропустите сливной шланг обратно через отверстие.
  5. Удалите 2 винта Torx, удерживающих нижнюю часть передней панели на месте (теперь видно, что нижняя панель снята).
  6. Снимите дверь, открутив 2 винта Torx, удерживающих петлю на месте, а затем сдвиньте петлю вверх.
  7. Снимите фиксатор уплотнения двери, взяв пружину и надев ее на внешнюю кромку уплотнения. Будьте осторожны, чтобы не повредить уплотнение.
  8. Снимите уплотнение с передней панели и воткните его внутрь, чтобы он не защелкнулся при снятии панели.
  9. Снимите кювету для моющих средств.
  10. Открутите винт Torx в правом нижнем углу отверстия кюветы для моющих средств.
  11. Слегка сдвиньте переднюю панель вниз и отодвиньте ее от устройства.
  12. Отсоединить разъем от датчика двери.
  13. Полностью снимите панель.

Контроль и испытания

Нагревательный элемент находится внизу барабана. Осмотрите проводку на предмет ослабленных контактов и признаков повреждения.

Сделайте снимок проводки, прежде чем что-либо отключать.

Снимите разъемы с нагревательного элемента.Измерьте сопротивление нагревательного элемента мультиметром (не забудьте сначала проверить, работает ли ваш счетчик). Оно должно быть порядка 20-50 Ом. В моем случае сопротивление нагревательного элемента было бесконечным (т.е. разомкнутая цепь), поэтому я знал, что требуется новый.

Однако я продолжил проверку датчика температуры — или, точнее, термистора с отрицательным температурным коэффициентом (NTC). Сопротивление должно уменьшаться при повышении температуры.

На рассматриваемой машине Bosch он находится в корпусе с нагревательным элементом и является плотной посадкой, поэтому я отсоединил его, вытащил и проверил, как показано на рисунке.Я измерил сопротивление между двумя контактами (см. Рисунок ниже).

Я не смог найти эталонные значения для термистора, но был рад увидеть значение сопротивления, которое уменьшалось, когда я согревал датчик в руке.

Если бы я не обнаружил на этом этапе ничего плохого, я бы проверил напряжение на нагревательном элементе при работающей машине, в качестве первого шага к проверке цепей управления. Вероятно, для этого потребовалось бы подсоединить провода мультиметра, а затем свободно установить переднюю панель и дверцу.

Снятие нагревательного элемента

Нагревательный элемент имеет встроенное уплотнение, которое сжимается и расширяется, образуя уплотнение гайкой в ​​центре элемента.

Я ослабил гайку и осторожно извлек элемент из барабана, работая с каждой стороной понемногу. Он там хорошо застрял! Сначала элемент и передняя пластина отошли, оставив резиновое уплотнение. Я немного подбодрил его тупой отверткой (я называю это отверткой для бодинга — она ​​должна быть у каждого).

Сняв элемент, у меня осталась куча известкового налета в нижней части барабана. Возможно, это ключ к разгадке того, почему это не удалось!

Заказал сменный элемент на eBay. Они идут с новой печатью. Я заплатил около 11 фунтов стерлингов.

Установка нового нагревательного элемента

При подготовке к установке нового элемента я удалил отслоившийся известковый налет и прочистил отверстие в барабане, чтобы обеспечить хорошее уплотнение. По той же причине почистил и датчик температуры.

Я решил установить датчик температуры в нагревательный элемент перед установкой элемента на барабан. Это делается путем вдавливания его настолько, насколько позволяет внешний металлический фланец.

Затем вставьте элемент и затяните гайку. При затягивании убедитесь, что уплотнение остается в положении перпендикулярно барабану и обеспечивает равномерный контакт со всех сторон. Возможно, вам придется снова вдавить датчик температуры — сжатие резинового уплотнения может привести к его выдавливанию.

Соберите все вместе и посмотрите, греет ли ваша стиральная машина Bosch воду снова

Установите переднюю панель на место, предварительно подключив датчик двери.

Найдите время, чтобы правильно установить дверную прокладку, и будьте осторожны при установке фиксатора прокладки на место.

Надеюсь, у вас не осталось шурупов!

Время тестовой стирки. Мне было очень приятно чувствовать, как вода в машине нагревается и все работает как надо.

Добавить комментарий

Ваш адрес email не будет опубликован.
