Как поставить и подключить двойную розетку в один подрозетник

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
2. Строго запрещено перекусывать кусачками провода под напряжением.
3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

• Соответствие размера монтажной коробки стандартным отверстиям в стенах.
  Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
• Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
• Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

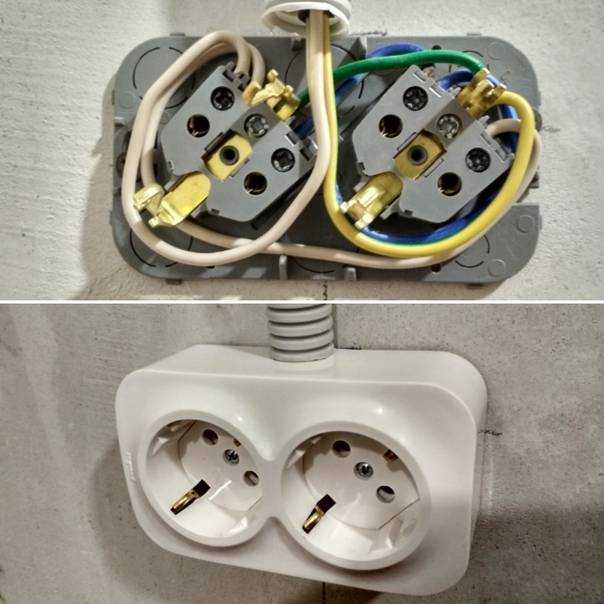

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии.

С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий

Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений

Разновидности двойных розеток

Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

Механическая защита

Бывают открытые и закрытые варианты

В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях

Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

Двойные розетки с заземлением

Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

Правильно подключенные заземляющие контакты сделают пользование комфортным.

Накладные и встроенные

Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

Герметичность корпуса

Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

Дополнительный функционал

Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

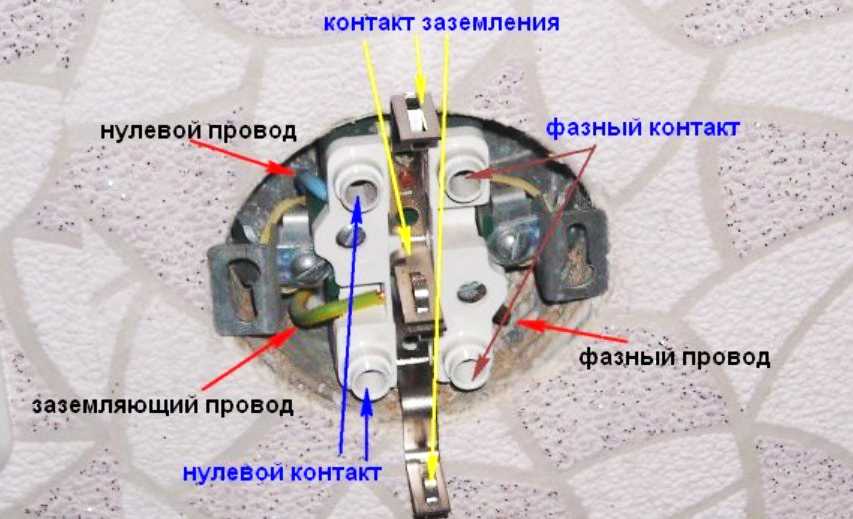

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке. Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Краткий обзор характеристик и цен

Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Как подключить двойную розетку в один подрозетник – монтаж своими силами

18.05.2015 / Розетки

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т. е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки. [attention type=red]Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.[/attention]

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента;
• острый нож для зачистки проводов;
• крестовидная и плоская отвёртка;
• пассатижи.

[blockquote_gray]В процессе того, как подключается розетка с заземлением, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.[/blockquote_gray]

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

[attention type=yellow]На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.[/attention]

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

1. На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
2. Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
3. В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
4. Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
5. Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.

[attention type=red]Важно! Нельзя крепить фазу и нейтраль к одной пластине. Это приведёт в дальнейшем к возникновению короткого замыкания и порче всей проводки.[/attention]

6. Фаза и нейтраль крепятся в разные клеммы механизма (боковые), а заземление укрепляется в центральном разъёме.

[blockquote_gray]Устройство и принцип действия генераторов постоянного тока предопределяют несколько типов подключения электрических магнитов статора. Могут быть агрегаты с независимым, параллельным и последовательным возбуждением.

Наличие коллектора и является основным отличием таких генераторов от агрегатов с переменным током. По схожему принципу отличаются и электродвигатели — устройства, в которых электрическая энергия превращается в механическую.[/blockquote_gray]

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).
[attention type=green]На заметку. Нельзя сильно зажимать провода в клеммах, так как приложение большого усилия может привести к их повреждению.[/attention]

7. Затем механизм крепится в стакане специальными винтами (крепёжными). Они находятся по бокам.
8. Сверху устанавливается и зажимается шурупами лицевая панель.
9. Включаются автоматы, розетка проверяется в работе. В качестве проверяющего прибора используется простая настольная лампа, а не какой-нибудь дорогой бытовой прибор вроде телевизора или компьютера.

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Видео о том, как установить двойную розетку

Двойная розетка для скрытого монтажа: ретро и оранжевый дизайн

Для дома Оранжевые розетки, выключатели и кнопки оранжевая двойная розетка для скрытого монтажа

switch. 041.o.001-w

€40,50

Икс

Получить уведомление, если этот товар
появится на складе

	переключатель.041.o.001-w		белая розетка — тип E	€40,50
	переключатель. 041.о.001-б		черный выход — тип E	€40,50
	переключатель.041.o.001-w.F		белая розетка — тип F	€40,50
	переключатель. 041.о.001-б.Ф		черный патрубок — тип F	€40,50

— +

отправлено в течение 1-2 дня

ЗАНГРА ГОВОРИТ ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Какую розетку выбрать? Установка красивой розетки просто необходима, если вы хотите, чтобы ваш интерьер был стильным. Компания Zangra разработала серию настенных розеток в минималистичном и элегантном стиле. Коллекция zangra Outlet вдохновлена ​​лучшим дизайном и изготовлена ​​из материалов высочайшего качества. Они доступны в нескольких цветах. Благодаря этой коллекции все взгляды будут прикованы к розеткам вашего дома. Они разработаны в Бельгии и производятся в Европе.

Что такое розетка типа E? Эта розетка относится к розетке типа E. Эта система используется в Бельгии, Франции и Польше. Розетки типа E совместимы с вилками типов C, E и F. Поэтому вилки типа F, распространенные в Германии и Нидерландах, совместимы. В мире существует 15 различных систем для домашнего применения. Если вы хотите узнать, какой стандартный тип используется в вашей стране, посмотрите здесь .

Что такое розетка типа F? Эта розетка относится к розетке типа F. Эта система используется в Нидерландах, Германии, Австрии, Швеции, Норвегии, Финляндии, Португалии, Испании, Турции и Восточной Европе, а также в некоторых странах Африки, Азии и Южной Африки.
Наиболее распространенными розетками в Европе являются розетки типа F, также называемые Schuko (от немецкого Schutzkontakt ). Розетки типа F аналогичны розеткам типа C, но с двумя металлическими зажимами сверху и снизу для заземления прибора. Мы также назвали это заземлением или заземлением. Этот вид розетки имеет круглую форму с двумя вырезами слева и справа.
В мире существует 15 различных систем для домашнего применения. Если вы хотите узнать, какой стандартный тип используется в вашей стране, посмотрите здесь .

Какие вилки совместимы с розетками типа F? Розетки типа F совместимы с вилками типов E, C и F. Поэтому вилки типов E, C и F подходят для розеток типа F.

Внутренняя часть электрической розетки доступна в белом или черном цвете.

Как установить розетку для скрытого монтажа? Когда розетка называется «утопленной», это означает, что вы должны вставить ее в стену через монтажную коробку для скрытого монтажа. Проводка скрыта в этой коробке для скрытого монтажа, отсюда и название «розетка для скрытого монтажа». Вот пример одинарной коробки скрытого монтажа и двойной коробки скрытого монтажа .
Для установки розетки в стену необходимо установить монтажную коробку для скрытого монтажа, обеспечивающую достаточно места для соединительных кабелей. Эта коробка должна быть утоплена в штукатурке, а лицевая сторона должна быть на одном уровне со стеной.
Розетки Zangra всегда продаются со стандартной коробкой для скрытого монтажа.

Техническая информация
* Оранжевая лакированная настенная тарелка.
* Продается с прямоугольной распределительной коробкой (70 мм x 140 мм).
* Розетки типа E в основном используются во Франции, Бельгии, Польше, Словакии, Чехии, Марокко или Тунисе.
* Соответствует требованиям стандартов: NF C61-314:2008, IEC 60884-1:2002 (Третья редакция) + A1:2006 + A2:2013, EN 50581:2012.
* В соответствии с директивой 2011/65/ЕС
* Эта розетка совместима с вилками типа C, E и F.

Апельсин в вашем доме? Оранжевый — привлекательный цвет, который идеально подходит для того, чтобы вдохнуть жизнь в ваш дом. Добавление оранжевого оттенка оживит ваш интерьер. Оранжевый — радостный цвет, полный энергии и стимулирующий. Он приносит оптимизм, поощряет творчество и снижает стресс.

Стоимость установки новой штепсельной розетки

Средняя стоимость установки дополнительной двойной штепсельной розетки в существующей кольцевой магистрали составляет 130 фунтов стерлингов, включая материалы .

Вас раздражает, что в вашем доме недостаточно розеток или они расположены не в том месте? Новые электроприборы изменили то, как мы используем наши комнаты и расставляем мебель. Будь то настенный телевизор в гостиной или USB-разъем для зарядки вашего смартфона в спальне, установка дополнительных розеток может быть наиболее удобным и безопасным вариантом для обеспечения ваших потребностей в электричестве.

Стоимость установки розеток зависит от ряда факторов, в том числе;

• Вы находитесь в Великобритании, электрики на юго-востоке обычно дороже.

• Цена штепсельных розеток и дополнительной проводки и коннекторов (учитываете штепсельные розетки с USB-коннекторами?).

• Сложность установки, в том числе количество розеток и учет дополнительной нагрузки на потребительский блок.

• Доступ электрика для прокладки новых цепей электропроводки и розеток.

Стоимость установки новой розетки рядом с вами

Установка розетки занимает 2 часа, а средняя почасовая ставка электрика в Великобритании составляет 34 фунта стерлингов в час без учета НДС и платы за вызов.

Самые большие затраты на установку новой розетки — это наем электрика, который сделает это за вас, и в зависимости от того, где вы живете в Великобритании, будет зависеть, сколько это будет стоить. Лондон и Юго-Восток, как правило, дороже, но районы, где трудно найти электрика, также могут быть дорогостоящими. Поездки к месту проживания и обратно — это дополнительные расходы, поэтому будьте готовы заплатить и за это время.

Установка новой двойной розетки в комнате займет от 1 до 2 часов в зависимости от доступа, о чем мы поговорим ниже. Если вы хотите больше розеток, вам придется заплатить больше, но по более низкой цене, поэтому, если вы не уверены, сколько розеток вам нужно, установка дополнительной розетки в комнате может сэкономить вам деньги на более позднем этапе.

Замена розеток в комнате для модернизации существующих розеток — это простая работа, и вам может не понадобиться помощь электрика. Но, как и в случае со всеми электрическими цепями и приборами в вашей собственности, рекомендуется либо убедиться, что вы правильно подключаете розетки, либо поручить это квалифицированному электрику с аккредитацией NICEIC или NAPIT. Вам также необходимо убедиться, что вы подтверждаете свой страховой полис и устанавливаете новые электрические цепи в своем доме, поскольку неквалифицированный электрик, вероятно, не собирается этого делать.

Стоимость и типы штепсельных розеток

Штепсельная розетка может стоить от 2 до 60 фунтов стерлингов

Недорогие пластиковые штепсельные розетки с выключателями могут стоить всего от 2 фунтов стерлингов, приобретаемых упаковками в таких местах, как Screwfix. На другом конце рынка находятся 2-местные (двойные) USB-розетки из матового металла и интеллектуальные розетки, которые подключаются к Alexa, Google Home и Apple HomeKit.

2-местные USB-розетки с выключателями можно приобрести всего за 7 фунтов стерлингов с отделкой из матовой стали, поэтому стоит обсудить доступные варианты со своим электриком. Доступно множество брендов, и электрик выберет предпочтительного производителя, исходя из надежности и простоты использования. Примерами брендов являются Schneider, British General, MK и Screwfix, собственный бренд LAP. Такие бренды, как Schneider, стоят до 40 фунтов за двойную розетку с USB.

Если у вас есть умный дом или вы думаете о том, чтобы сделать домашние электроприборы умными, есть выключатели и розетки, которыми вы теперь можете управлять со своего смартфона или виртуального помощника, такого как Alexa и Apple HomeKit. У British General есть на рынке недорогая интеллектуальная розетка стоимостью 11 фунтов стерлингов, но вы можете заплатить до 60 фунтов стерлингов за модель Lightwave или 35 фунтов стерлингов за модель Energenie.

Существуют другие типы штепсельных розеток с несколькими USB-разъемами, которые используются в качестве удлинителей WIFI в домашних условиях или розеток с УЗО, которые отключаются при перегрузке. Существуют основные стили, в том числе матовый металл, хром, латунь и промышленные установки коробчатого типа. Что бы вы ни выбрали, это хорошая идея, чтобы обсудить это с электриком перед покупкой, потому что они, вероятно, немного разбираются в штепсельных розетках и могут получить торговую скидку, которую они могут передать вам.

Розетки для ванных комнат

Розетки для ванных комнат должны располагаться на расстоянии более 3 метров от края ванны или душа, поэтому в большинстве ванных комнат нет стандартных розеток. Исключением являются специально разработанные розетки для бритв, которыми можно заряжать электрические зубные щетки или бритвы, но они все равно должны находиться не ближе 600 мм от края ванны или душа.

Стоимость установки розетки в ванной должна быть примерно такой же, как и в любой другой комнате.

Как установить новую штепсельную розетку в комнате

Сложность установки новой штепсельной вилки зависит от того, требуется ли удлинение кольцевой магистрали и будет ли эта задача простой. Например, ваша электроустановка и потребительский блок могут быть старыми и нуждаться в замене, прежде чем можно будет добавить какие-либо дополнительные розетки. Электрик может дать вам оценку по телефону на основе описания работы, но для правильной оценки ему необходимо будет осмотреть вашу собственность, чтобы проверить, сплошные ли ваши стены или шипованные, и есть ли доступ через плинтус. или половицы. Возможно, им придется сделать это в день работы из-за времени и затрат на посещение вас для относительно небольшой работы.

Подключение к кольцевой магистрали означает, что не требуется дополнительная проводка, ведущая обратно к потребительскому блоку, что сделает работу быстрее и дешевле. Электрик может получить питание от розетки, уже подключенной к комнате, и добавить новую проводку, чтобы дотянуться до новой розетки, чтобы она стала частью кольца. Как правило, это простая задача, но стены потребуют шпаклевки и отделки, особенно если электрику нужно пройти через сплошную стену, чтобы провести кабели. Электрик не будет красить и украшать вашу комнату после работы, поэтому это нужно будет сделать вам или местному маляру и декоратору.

Доступ для установки новой двойной розетки

Электропроводка проложена в стенах и под половицами. Прокладка электрического кабеля в труднодоступных местах без повреждения стен идеальна, но обычно невозможна. Стена потребует некоторой работы после того, как электрик закончит. Они могут заполнить оставленные ими дыры, но это не всегда делается, и вам нужно проверить расценки, чтобы увидеть, будут ли они «исправлять» стены как часть платы. Если электрик сможет получить доступ к электропроводке из-под половиц, вам не придется платить слишком много за последующий ремонт стены.

Таким образом, существуют разные способы прокладки кабеля, и каждый из них зависит от того, как проводка была проложена ранее и есть ли доступ к половице. Электрик может рассказать, что он собирается делать, чтобы установить розетку, чтобы вы точно знали, какой ущерб может быть нанесен стенам и плинтусу. Они не хотят, чтобы вы были недовольны их работой, особенно если вы не понимаете, что после этого будет какое-то исправительное украшение, которое будет стоить дополнительных денег.

Прокладка кабеля через половицы

Прокладка кабелей по полу путем поднятия половиц — это хороший способ получить достаточный доступ для установки розетки. Если у вас бетонный пол, там будут предварительно установлены трубопроводы, которые вы можете использовать, если есть достаточно места. Для деревянных полов обычным методом является крепление подпольной электропроводки к балке и просверливание балки для прокладки проводки. Современный ламинат затрудняет доступ под половицы, поэтому альтернативой является прокладка кабеля через стены.
