Как поставить двойной выключатель: Как подключить двухклавишный выключатель: схема подключения, инструкция

Как подключить двухклавишный выключатель Легранд: схема, проходной, перекрестный

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Содержание

1. Сферы применения двухклавишных выключателей
2. Двухклавишный выключатель с подсветкой
3. Особенности подключения подсветки
4. Порядок демонтажа лампочки подсветки
5. Порядок монтажа обычных моделей Легранд
6. Нюансы подключения выключателей от Легранд
7. Непосредственная установка

Сферы применения двухклавишных выключателей

Двухклавишный выключатель Legrand с подсветкой

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Двухклавишный выключатель с подсветкой

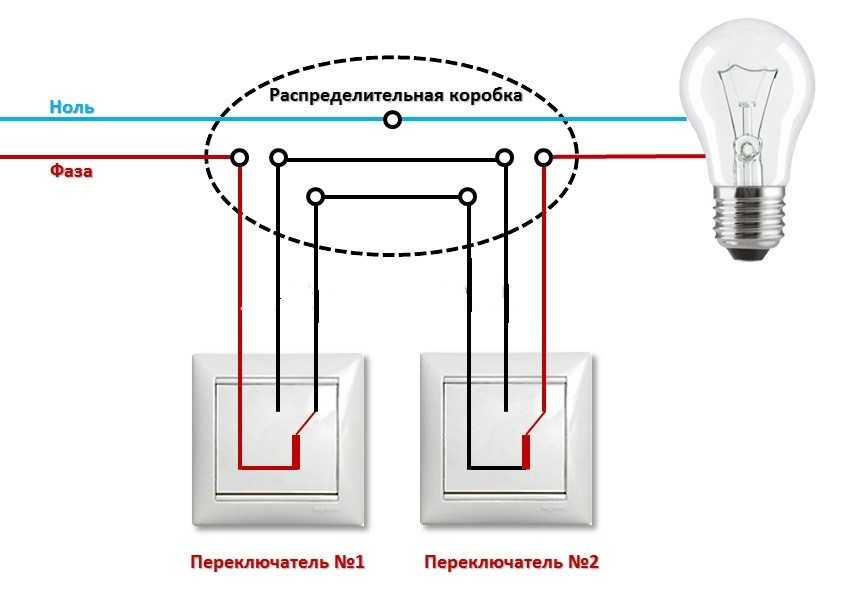

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

Техника удаления изоляции с проводки

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

1. Отключается вводный автомат.
2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
3. С прибора демонтируются клавиши и декоративная крышка.
4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Схема подключения двухклавишного выключателя на две лампочки

При замене проводки в доме или проведении новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей проводки поможет с комфортом эксплуатировать сеть.

В некоторых помещениях имеет смысл схема подключения двухклавишного выключателя на две лампочки. Особенно актуально это, если есть разные группы приборов освещения.

Содержание

• Сфера применения двойного выключателя
• Устройство выключателя
• Схема подключения
• Необходимые инструменты и материалы
• Порядок подключения двухклавишного выключателя
• Проверка УЗО
• Проблемы и пути решения

Сфера применения двойного выключателя

Выключатель с двумя клавишами представляет собой устройство, которым можно управлять двумя светильниками или другими осветительными приборами.

Двухклавишный выключатель может регулировать работу одного прибора с несколькими лампами освещения. Если у люстры множество лампочек, в ряде ситуаций не требуется включения всех — выключатель с двумя клавишами поможет подключать необходимое количество ламп. Когда пользователь нажмет обе клавиши, на многоламповой люстре загорятся все лампочки.

Устройство выключателя

Конструкция устройства делится на две части:

1. Пластиковая рамка с клавишами (защитная деталь).
2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

• с самозажимными контактами — провода закрепляются пружинками;
• с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Схема подключения

До начала любых работ необходимо удостовериться, что напряжение в сети отсутствует. Отключить электрический ток следует в распределительной коробке. Далее при помощи отвертки-индикатора нужно убедиться, что квартира обесточена.

Схемы двойных выключателей на две лампочки предполагают правильное соединение контактов:

1. Заземление. Выводится к источнику освещения.
2. Ноль. Выводится на источник света.
3. Фаза. Находится под напряжением, обеспечивает лампочки питанием.

После уточнения расположения фазы (обычно провод имеет серый, коричневый или черный цвет) необходимо попарно (не одновременно) соединять провода. Фазу соответствующей точки освещения подключают к входу выключателя, остальные провода (заземление, ноль) — к клеммам-выходам. В коробке распределения провода становятся коммутируемыми фазами электрических приборов.

Необходимые инструменты и материалы

Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

• дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
• строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
• простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
• индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
• острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
• плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
• дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

Соединять провода, изготовленные из разных материалов, строго воспрещается: они будут окисляться, разрушаться со временем.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

Порядок подключения двухклавишного выключателя

Прокладку проводки делают открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах чаще всего проводят кабели закрытым способом. Если выбран открытый способ, дополнительно придется купить кабель-каналы, гофротрубу.

Инструкция по подключению двойного выключателя на две лампочки (для наиболее сложного варианта — скрытой проводки):

1. Просверлить отверстие в стене, используя перфоратор и особую коронку. В это отверстие будет установлен новый подрозетник.
2. Убрать разрушенные части стены и штукатурки, чтобы мусор не мешал дальнейшей работе.
3. Поставить на место подрозетник — нужно для «примерки» стакана, проверки соответствия отверстия нужным параметрам.
4. Убрать подрозетник. Приступить к штроблению отверстий под провода, которые будут спускаться до плинтуса и идти до распределительной коробки (если коробка расположена рядом, штробу делают непосредственно до нее).
5. Прорезать дырки в корпусе двухклавишного выключателя под электрические провода.
6. Развести водой штукатурку или другой вид приобретенной фиксирующей смеси. Немного намочить поверхность высверленного отверстия.
7. Нанести смесь на стенки и дно отверстия стены, зафиксировать стакан. Лишние остатки смеси удалить, зачистить поверхность.
8. Придать подрозетнику нужное (ровное) положение, окончательно закрепить.
9. Еще раз убедиться, что сеть выключена. Промаркировать провода (фаза и ноль).
10. Вывести фазу в рабочую часть выключателя, подсоединить соответствующую клемму приходящего контакта.
11. Подсоединить другой фазный провод к кабелю второго устройства освещения. Зафиксировать клеммами остальные провода.
12. Закрепить рабочую часть выключателя в корпусе рамкой, винтами (в зависимости от модели).
13. Установить внешнюю часть — клавиши и пластиковую рамку. Подать напряжение в сеть, проверить работу точек освещения.

Проверка УЗО

Устройство защитного отключения необходимо для выключения тока в момент утечки. Его нужно периодически проверять (раз в 1 – 2 месяца). Есть два способа:

1. Надавить клавишу «Тест» — рабочее устройство сразу сработает.
2. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением.

При отсутствии реакции УЗО прибор может быть сломан.

Такое устройство нужно сразу заменить, вызвав специалиста.

Проблемы и пути решения

Самая распространенная ошибка — нарушение порядка расположения проводов. Если перепутать фазу и ноль, возникнет короткое замыкание. Чтобы этого не случилось, надо промаркировать провода.

Некоторые начинающие электрики приобретают слишком дешевые выключатели. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации.

Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу.

При соблюдении всех рекомендаций проблем с установкой выключателей не возникнет. Главное — вовремя отключить сеть, убедиться в отсутствии напряжения, и только потом приступать к работе. Безопасность должна быть на первом месте!

Проводка выключателя света

— как ее заменить

Хотите знать, как сделать проводку выключателя света? Или вы просто хотите заменить старый? Существует ряд причин, по которым может потребоваться замена переключателя. Выключатель может быть сломан, свет может не загореться из-за того, что переключатель неисправен или имеет плохое соединение, или вы можете просто захотеть изменить цвет или стиль переключателя. Как и в случае с розетками, существует несколько различных вариантов выключателей.

СТАНДАРТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ. Этот простой однополюсный переключатель устанавливается чаще всего. Его можно узнать по трем винтовым клеммам: двум винтам латунного цвета и зеленому винту заземления.

ДРУГИЕ ОПЦИИ. Коммутатор стека позволяет разместить два коммутатора на месте одного. Более современный и элегантный переключатель в стиле декоратора находится вверху; стандартный переключатель внизу.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ЭКОНОМЯТ ЭНЕРГИЮ. Переключатель таймера (обратного отсчета) используется для вытяжного вентилятора ванны, а датчик отсутствия отключает питание, когда в комнате не обнаруживается движение.

УПРАВЛЯЙТЕ СВЕТОМ ИЗ НЕСКОЛЬКИХ МЕСТОПОЛОЖЕНИЙ. Два трехпозиционных переключателя позволяют переключаться из двух мест (стиль переключателя показан выше, но переключатели также доступны в стиле декоратора).

Как заменить проводку выключателя освещения

Чтобы заменить выключатель, сначала отключите питание от выключателя и убедитесь, что питание отключено, наблюдая, как свет гаснет, когда выключатель выключен. Снимите защитную пластину, проверьте вольтметром отсутствие напряжения, открутите крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

1. ПРОВЕРИТЬ НАПРЯЖЕНИЕ. Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив переключатель, снова проверьте напряжение.

Подключение однополюсного выключателя

Отсоедините провода от существующего выключателя по одному и подсоедините их к соответствующей клемме нового выключателя. Два черных провода идут к латунным клеммным винтам, а неизолированный медный (или зеленый) провод заземления идет к зеленому заземляющему винту на переключателе. Сложите провода в коробку, как описано выше, привинтите переключатель к коробке и установите накладку. Включите цепь и проверьте. Посмотрите на блок проводки выключателя света, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным, однопозиционным переключателем (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя пометьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключите этот провод к черному винту на новом переключателе.

Из-за сложности четырехпозиционных переключателей я предлагаю вам вызвать электрика для замены четырехпозиционного переключателя.

2. ПРОСТОЙ СВЕТИЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ электропроводки с выполненными соединениями. Два черных провода идут к латунным клеммам, а оголенный медный провод подключается к винту заземления.

БЫСТРЫЙ СОВЕТ

Проводка простого выключателя освещения имеет метку, указывающую, какой конец выключателя является верхним или «верхним», так что, когда ручка опущена, выключатель выключен. Убедитесь, что переключатель установлен правильно. Трехпозиционные и четырехпозиционные выключатели не имеют верхней части, поэтому их можно устанавливать в любом положении.

БЫСТРЫЙ СОВЕТ

Если провода от старого выключателя слишком короткие для установки нового выключателя (или розетки), увеличьте длину провода. Используйте накручиваемый соединитель для проводов, чтобы сделать соединение.

3. ТРЕХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПОДКЛЮЧЕН.

Как отмечено ранее, от оригинального выключателя один провод (либо питание, либо провод к светильнику) идет к черной клемме, два провода идут к латунным винтам, а оголенный медный провод (здесь не виден) идет к винту заземления.



Поменять одинарный выключатель на двойной?

Привет, у меня в гараже есть один выключатель света, можно ли заменить его на двойной выключатель, чтобы включить дополнительный свет в саду, то есть один выключатель отвечает за освещение в гараже, а другой — за садовый свет?
Большое спасибо
Ник

5

5 ответов от электриков MyBuilder

Лучший ответ

Southsea Сантехнические, отопительные, электрические и газовые услуги

Southsea • На сайте с 8 ноября 2010 г. • 231 рабочие места, 99% положительных результатов отзыв

Вполне допустимо заменить одиночный выключатель на двойной для управления новым наружным освещением.

Вам придется добавить дополнительную проводку, так как, скорее всего, существующий переключатель управления освещением в гараже будет иметь постоянное питание и обратную линию переключателя обратно к светильнику.

Для нового освещения в саду потребуется нейтральный источник питания, обычно берущийся от одного из существующих осветительных приборов или от распределительной коробки, которую нужно будет врезать в существующую петлевую цепь.

Как электрик, я подключал проводку многих из этих установок, и я бы предпочел удалить существующую линию выключателя и заменить ее трехжильным кабелем с заземлением.

И.Е. Одна постоянная линия под напряжением, которую можно соединить с новым двойным выключателем для управления новым и существующим светом.
Одна обратная линия под напряжением для управления существующим освещением в гараже
и одну линию для отключения питания нейтрали, которую можно подключить к нейтральной линии нового наружного освещения в задней части распределительной коробки освещения.

Все вышеперечисленное будет зависеть от типа существующей установки,

Т.е. скорее всего в гараже провода будут обрезаны прямо на поверхности, поэтому легко меняются. Может они в пвх. мини-транкинг или круглый кабелепровод?

В любом случае довольно простая работа, но, поскольку новый свет будет снаружи, пожалуйста, оцените требования к устройству защитного отключения, которое я настоятельно рекомендую.

Почему бы не опубликовать вакансию на этом сайте и не получить цитаты?

С уважением

Адриан Хаггер

2011-07-04T09:50:03+01:00

Ответ дан 4 июля 2011 г.

Inphase Electrical Contractors (Великобритания) LTD

Ройстон • На сайте с 19 февраля 2011 г. • 9 рабочие места, 100% положительный отзыв

Возможно, потребуется замена кабеля от гаражного света к выключателю, в зависимости от того, идет ли питание на свет или на выключатель. Это можно определить по количеству кабелей, идущих к коммутатору. надеюсь это поможет

С уважением Брэдли

2011-07-04T09:50:02+01:00

Ответ дан 4 июля 2011 г.

Дженга Электрик

Ильминстер • На сайте с 23 ноября 2010 г. • 12 рабочие места, 83% положительных результатов отзыв

Зависит от того, есть ли у вас нейтраль в выключателе света. Если он изначально был подключен к питанию через выключатель, то да. Если питание идет к свету, а к выключателю — только провод выключателя (постоянный ток, выключатель под напряжением и земля), вам придется установить нейтраль либо к выключателю, либо к внешнему свету.
Надеюсь, это имеет смысл.

Брэд
Jenga Electrical Solutions

2011-07-04T09:50:02+01:00

Ответ дан 4 июля 2011 г.

NJM Электрический

Хаддерсфилд • На сайте с 7 марта 2009 г. • 5 рабочие места, 100% положительный отзыв

Привет,

Да, это возможно.
