Как положить под ламинат теплый пол: Теплый пол под Ламинат — Как выбрать? Фото, видео, сравнение, отзывы

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Instagram big_remont

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.

Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Instagram vsetepliepoli

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Instagram major19ov

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Instagram albastroy

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли.

Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Instagram caleo_global

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Instagram foton_electrika_irk

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Instagram md.group.kz

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Instagram md.group.kz

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Instagram elektromontazhplius

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Instagram elektromontazhplius

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

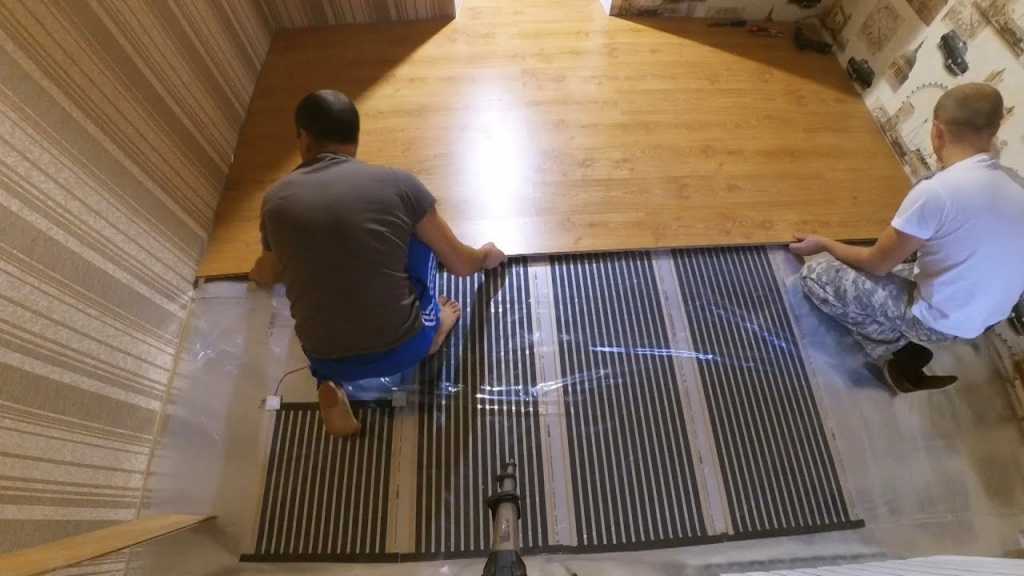

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение.

Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Instagram rostov_daewoo_enertec

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Материал подготовила

Инна Ясиновская

Можно ли класть теплый пол под ламинат?

Ламинат – не кафель, он не остужается так сильно, как покрытия на основе камня, поэтому является одним из наиболее популярных материалов для квартиры. Однако по отзывам пользователей, и в особенности – молодых мам, уложивших его в детской, и по нему бывает некомфортно ходить из-за холода. Немногие будут рады тому, что ребенок ползает по холодному полу.

Выход из такой ситуации – установить теплый пол под ламинат. На форумах встречается информация, что нагревательные системы и данный материал несовместимы. Это не совсем так. Данное напольное покрытие изготавливается из дерева и действительно предъявляет повышенные требования к обогреву по сравнению, например, с кафелем. Однако если вы правильно подберете и покрытие, и систему обогрева, то добьетесь комфортной температуры.

1. Температура
Как деревосодержащий материал, ламинат рассыхается при сильном нагревании. Поэтому его температура ограничивается +26°С — +27°С. Отследить температуру пола поможет терморегулятор – специальное устройство, с помощью которого вы включаете и выключаете теплый пол и настраиваете температуру.

2. Мощность
Поскольку сильного нагрева покрытия нельзя допускать, мощность системы теплый пол тоже ограничена. Она должна составлять не более 100 Вт/кв.м.

3. Использование только для второстепенного обогрева
Основной обогрев квартиры теплым полом в комбинации с ламинатом невозможен из-за низкой рекомендуемой мощности системы (см. выше). Поэтому единственный вариант использования в нашем случае – мягкий подогрев напольного покрытия.

4. Маркировка
Если вы планируете укладывать ламинат на теплый пол, ищите модели, на упаковке которых стоит специальный значок, разрешающий это делать.

5. Класс ламината
В состав защитного покрытия для ламината входят формальдегидные смолы, которые при нагревании выделяют вредные пары. Однако чтобы возник вред здоровью, температура покрытия должна быть достаточно высокой – выше +30°С. Если тщательно контролировать температуру нагрева, вреда не будет.

Если вы все же опасаетесь за свое здоровье, выбирайте ламинат классов E0 и E1. Уровень вредных веществ в них ничтожно мал. Покрытия класса E2 и E3 не рекомендуют стелить дома.

6. Толщина покрытия
Производители нагревательных систем для полов рекомендуют использовать напольные материалы толщиной не более 25 мм, поскольку более толстые материалы будут удерживать тепло под поверхностью. Соблюсти это требование несложно – толщина большинства разновидностей ламината не превышает 12 мм.

7. Толщина стяжки
Для эффективного и безопасного обогрева толщина стяжки или плиточного клея должна составлять 10-20 мм. В этом случае и пол греет качественно, и греющий элемент не перегревается.

8. Укладка на балконе
Можно ли утеплить пол на балконе (не совмещенном с комнатой), если на нем уложен ламинат? Балкон, терраса и лоджия – помещения с высокими потерями тепла и повышенной влажностью. Ламинат не любит ни высокие температуры, ни чрезмерный нагрев. Поэтому не все рекомендуют укладывать его на балконе, не говоря уже о подогреве.

Однако сделать это все-таки можно, но для начала необходимо качественно утеплить балкон. Под покрытие обязательно уложите слой теплоизоляции. Как и при монтаже в комнате, здесь речь может идти только о дополнительном источнике тепла. При этом тщательно следите, чтобы покрытие не перегрелось.

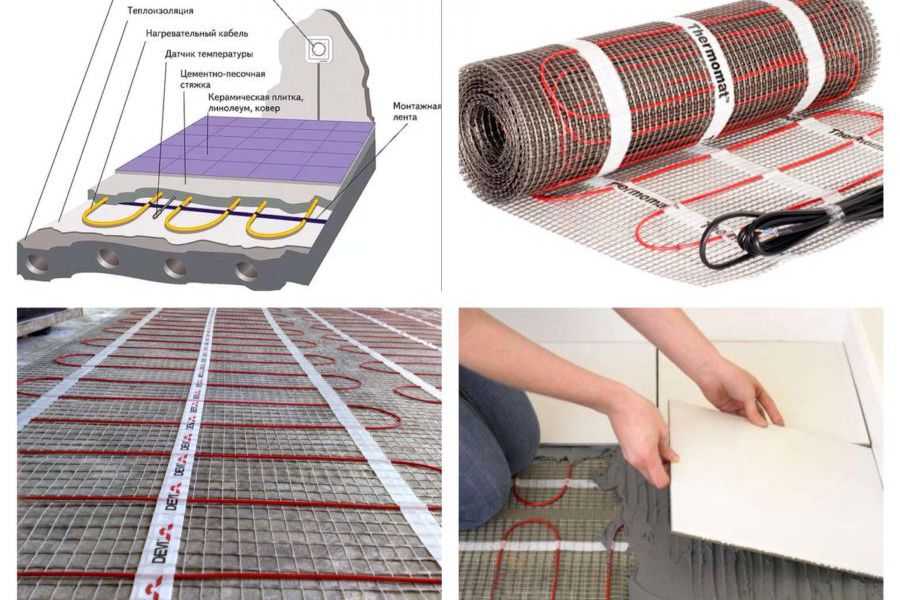

9. Системы в стяжку или маты?
Обе разновидности теплых полов – кабели в стяжку и маты – можно укладывать под ламинат, если соблюдаются все инструкции. Маты удобнее и быстрее монтировать, поэтому они популярнее.

У нас вы можете купить теплый пол под ламинат двух разновидностей: универсальный двужильный кабель Energy Universal, который монтируется как в стяжку, так и в клеевой раствор, и одножильные маты Energy Light.

Обе системы имеют сниженную погонную мощность, благодаря чему прогревают покрытие, не повреждая его.

Можно ли укладывать теплый пол под ламинат?

С развитием технологий теплые полы становятся все более популярными среди домовладельцев. Когда-то только для плиточных и керамических полов, подогрев пола для ламината теперь так же популярен. Он не только становится проще в установке, но и дешевле. Это позволяет домовладельцу больше не просыпаться с холодными ногами.

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинированных полов. Таким образом, ответ положительный, однако производители напольных покрытий предоставляют информацию о том, могут ли их полы выдерживать тепловое излучение. Большинство ламинированных напольных покрытий выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может обесцветить или начать деформировать древесину. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия, прежде чем устанавливать электрическое лучистое тепло.

Просмотр продуктов

Типы электрического обогрева пола

Кабели

Эта система включает в себя отдельные провода, настроенные на отдельную мембрану, что позволяет установщику настроить место нагрева. Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты — это кабели и мембрана в одном сочетании. Это позволяет домовладельцам делать теплый пол, не беспокоясь о размещении. Еще раз повторю, кабель нельзя резать, а мембрану можно для Г-образных помещений.

Пленка

Излучающая тепловая пленка аналогична готовому электрическому мату, но без сетки. Вся система заключена в пластиковую мембрану, которую можно обрезать по длине. Это позволяет домовладельцам развертывать и устанавливать в прямом направлении.

Go for Floors рекомендует системы напольного отопления QuietWarmth

Система подогрева пола QuietWarmth очень удобна в использовании. Большинство домовладельцев могут установить эту систему за один день и приступить к фактической укладке ламината.

Вот преимущества:

Доступная стоимость

Не учась прокладывать кабели в мембране, можно потратить это время на монтаж пленки. Достаточно просто развернуть материал и проложить проводку с подкладкой. После фактического нагревания пола для поддержания желаемой температуры расходуется меньше энергии.

Отрезать по длине

Это обеспечивает наибольшую гибкость для домовладельца при установке. Если вы решили сократить длину, вы можете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря боковым проволочным шинам (серебристая металлическая полоса). Если вы решите использовать систему троса или мата, 1 случайный удар или вырезать может вывести из строя всю систему

Простая установка

Пленка не требует дополнительных материалов, таких как тонковолокнистая пленка или мембрана, для удерживания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи/каналы в подложке (чтобы скрыть или проложить проводку к распределительной коробке в стене) и приступить к укладке фактического пола.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по всему полу обеспечивается постоянное тепло по сравнению с кабельной системой.

Отсутствие технического обслуживания и превосходная гарантия

Без механических частей, обеспечивающих нагрев, QuietWarmth поставляется с 25-летней гарантией.

Высокая окупаемость инвестиций

Когда придет время продавать ваш дом, следующие домовладельцы будут впечатлены тем, как пол нагревается и быстрее продается благодаря первому впечатлению.

* Примечание. Если вы укладываете ламинат с подогревом, QuietWalk подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от основания, за счет чего пол нагревается быстрее.

27th Sep 2019

Как уложить полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать теплые полы под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрическое отопление пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой собственный термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

Преимущества на самом деле выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда речь идет о матах, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Установка электрического обогрева пола под ламинат

Установка электрического обогрева пола под ламинат состоит из шести этапов:

• Подготовка основания система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
• Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0122 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
• Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
• Установка матов подогрева пола — Разместите нагревательный мат так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
• Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
• Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.
