Как правильно подключить розетку?

Установка электрической розетки в квартире имеет свои особенности. В данной статье будут рассмотрены все методы и основные правила установки этого устройства, которые позволят подключить их своими руками.

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Как установить и подключить розетку скрытой

• Установка электрических розеток
• Как установить розетку в цепь открытой проводки
• Установка скрытых розеток
• Вариант установки в подрозетник розеток старого типа
• Полезные советы как установить и подключить
• Как выбрать правильно
• Полезная информация по установке и подключению розеток

Электрические розетки относятся к особому виду электроустановочных изделий, которые используются для подключения различных электротехнических приборов (как промышленного, так и бытового назначения) к электрической сети.

Рассмотрим как правильно выбрать и в какой подрозетник установить.

Установка электрических розеток

В настоящее время в России применяется единый европейский стандарт исполнения систем электроснабжения. В соответствии с данным стандартом всё бытовое электроустановочное оборудование, используемое в зоне Евросоюза, может применяться и в российских электросетях. Бытовые электрические вилки, например, должны соответствовать по своему стандарту установленным в сети розеткам.

Конечно, в реальной жизни всё бывает не так гладко, и розетки старого образца в отдельных местах ещё используются. Эти изделия, рассчитанные, как правило, на токи не более 8 Ампер, имеют входные отверстия несколько меньшего размера, чем у евророзеток. Поэтому вилка европейского образца в них попросту не входит.



Конструкции советского и европейского образца.

В то же время вилку старого образца порой не удаётся подключить к современной евророзетке, которая оснащена специальным заземляющим контактом и имеет направляющие, мешающие фиксации вставляемой в розетку вилки.

Советские вилки не подходят под розетки европейского образца.

Поэтому единственно верным решением в этом случае будет являться замена устаревших электроустановочных изделий на новые, особенно если вы делаете капитальный ремонт квартиры своими руками.

Используемые в настоящее время виды розеток могут выпускаться в различных  исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для обозначения степени защищённости электроустановочных изделий используют, как правило, латинские буквы IP и две цифры. Например, для размещения внутри закрытого помещения используются изделия со степенью защищённости IP20, для туалета и ванной комнаты –  IP44, а для наружного (уличного) размещения – IP65 и выше.

Подобно любой работающей технике, розетки могут порой выходить из строя. Такое случается обычно по причине возникновения перегрузок в сети, которые вызываются длительной эксплуатацией каких-либо устройств повышенной мощности, как правило – нагревательных. Входные контакты при перегрузке начинают сильно нагреваться и могут от перегрева окончательно выйти из строя. Подобную неисправность розеток легко выявить визуально, что и делается обычно при проведении профилактического осмотра внутренностей электроизделия. В этом случае разумнее всего сразу сменить старую (неисправную) на новую.

В отдельных ситуациях пропадание напряжения в розетке связано с отгоранием подходящего к ней проводника – в  этом случае розетку заменять не нужно, а достаточно лишь восстановить отгоревший контакт. (Ниже мы рассмотрим, как выбрать розетку правильно, какой фирмы купить и по какой цене, чтобы выбрать надежный и безопасный вариант.)

По способу установки все известные розетки можно условно разделить на два вида:

1. Установленные в линиях открытой проводки.
2. Работающие в цепях скрытой проводки.

Как установить розетку в цепь открытой проводки

Электрические конструкции этого типа конструктивно оформлены в виде рабочего узла, снабжённого изолирующей крышкой, причём  крепятся эти изделия к поверхности стены либо с использованием специальной плоской площадки (подрозетника), либо на дюбеля, закрепляемые непосредственно в стене.

Установка розеток в цепях открытой проводки – схема.

Установка таких видов начинается, как правило, с закрепления на стене подрозетника, который в зависимости от материала стены может монтироваться жёстко при помощи дюбелей (в бетон или кирпич) или с использованием шурупов (при закреплении на пластик и дерево), а также саморезов или винтов (при креплении к металлической основе). Отверстия в основании подготавливаются заранее – они просверливаются при помощи перфоратора или дрели. Непосредственно к подрозетнику крепится сам розеточный узел, для чего используются специальные отверстия, имеющиеся на основании. Затем к клеммам розетки подключаются также заранее подготовленные концы питающей проводки.

Как подключить провода к розетке открытой проводки.

Изолирующая (декоративная) крышка в месте ввода проводки аккуратно надрезается в пределах перфорированного производителем участка и  устанавливается затем на место с фиксацией при помощи центрального винта. Особо отметим, что все эти операции необходимо проводить при снятом напряжении.

Установка скрытых розеток

Монтаж розеток для скрытой проводки производится, как правило, с использованием специальных подрозетников, выполненных  в виде неглубокого пластикового стакана.

Розетки скрытой проводки.

Перед установкой такого «стакана» в стене сначала выбирают при помощи специальных насадок на дрель (коронок)  углубление по размеру подрозетника. О том, как это делается, вы можете узнать в разделе монтаж скрытой проводки под штукатуркой.

Для того чтобы разместить подрозетник в стене с покрытием из гипсокартона, следует сначала просверлить круглое отверстие с размером под стакан, после чего можно вставить этот узел в полученную таким образом нишу и закрепить его там. Фиксация стакана подрозетника в гипсокартонной стене производится при  помощи специальных лапок-зажимов. В стенах из кирпича, бетона или гипсолита подрозетники фиксируются с помощью строительных смесей, подготавливаемых на основе гипса – гипсовая штукатурка для стен. При этом все стаканы в стене должны устанавливаться достаточно ровно и желательно на одном уровне с плоскостью стены.

Установка подрозетников заподлицо со стеной.

Для подвода к подрозетнику электропроводки необходимо проштробить в стене небольшую бороздку, глубина которой должно быть достаточной для того, чтобы полностью скрыть провода. В полученную штробу проводку следует укладывать таким образом, чтобы запас проводников, заведённых в подрозетник, по длине составлял около 10 см. После этого на нём закрепляется сам розеточный узел, к клеммам которого присоединяются подведенные ранее провода.

Закрепление корпуса розетки на подрозетнике производится или с помощью специальных шурупов, или же с использованием особых металлических распорок, входящих в состав узла. Подробно о высоте установки розеток.

Крепление подрозетников. Как подключить провода к розетке скрытого типа.

Вариант установки в подрозетник розеток старого типа

Крепление подрозетников старого типа.

Для окончательного закрепления розетки необходимо при помощи отвёртки затянуть винтовые упоры, разводящие металлические «усики», которые и осуществляют жесткую фиксацию розеточного узла в подрозетнике.

Для надежного закрепления следует так подготовить место для неё, чтобы передние её ограничители быть чуть шире краев подрозетника. После установки на розетку декоративной крышки можно считать, что монтажные работы закончены.

Финальный вид в сборке.

Полезные советы как установить и подключить

Для того чтобы электрическая розетка прослужила вам долго и безотказно, во время её эксплуатации следует  выполнять ряд  условий, определяющихся заложенными в изделие характеристиками. Основным эксплуатационным требованием, предъявляемым к изделиям этого класса, является необходимость снижения переходного сопротивления в цепи между контактами электрической вилки и контактными клеммами самой розетки. Достичь этого удаётся в случае придания клеммам розетки специальной формы, позволяющей увеличить площадь контактов и силу их сжатия.

Ответвление провода без нарушения целостности

В розетках старого типа для выполнения этих условий использовались подпружиненные клеммы, обеспечивающие очень надежный контакт. Используемые в них пружины создавали необходимое усилие на сжатие контактов в течение всего предусмотренного ГОСТом срока эксплуатации.

Сегодня для этих целей используются специальные клеммы для соединения проводов, изготавливающиеся из высокотехнологичных сплавов, подпружинивающие свойства которых исключают необходимость применения дополнительной пружины. Небольшой нагрев розеточного узла с подобными клеммами не ухудшает заметно качества контакта, в то время как используемые ранее стальные пружины нередко теряли свои подпружинивающие свойства при сильном перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и жаростойкого диэлектрического материала. В прошлом этим требованиям больше всего удовлетворяла специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие довольно низкую себестоимость.

Электроустановочные изделия фирмы Легранд, например, изготавливаются именно по такой технологии и давно пользуются заслуженным спросом у российского потребителя. Но тем не менее, керамика и сегодня применяется в отдельных образцах розеток китайских производителей, поставляющих электротехнические изделия в Европу (и в Россию, в том числе). Чтоб долго не искать, как правильно подключить розетку legrand – пользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы изделий высшей ценовой группы оснащаются механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки путём нажатия специальной кнопки.

Ещё одним элементом усовершенствования розеток явились специальные шторки, служащие для укрытия их рабочих отверстий и предназначающиеся для защиты от детского любопытства. Такие розетки устанавливаются обычно в детской комнате, но имеют порой не совсем надёжную конструкцию, приводящую к заеданию механизма шторок и к необходимости полной замены изделия.

Как выбрать правильно

Электроустановочные изделия условно классифицируются по трём ценовым категориям.

1. Очень недорогие изделия экономкласса. Изготавливаются, как правило, для массового потребителя. При изготовлении подобных изделий отечественными производителями применяются обычно самые дешёвые и недостаточно качественные материалы. Изделия из Китая производятся из материалов неплохого качества и выглядят внешне вполне прилично, но и они являются копией качественных европейских образцов. Невысокое качество всех этих изделий определяет показатель продолжительности безотказной их работы, который оставляет желать лучшего.
2. Розетки и электрические выключатели средней ценовой категории. Их можно отнести к разряду довольно качественных и надежных изделий, при изготовлении которых используются самые новейшие технологии. Они привлекают к себе «среднего» покупателя неплохим дизайном, но цены этих изделий могут и отпугнуть его. В качестве примера можно привести электротехническую продукцию фирм Сименс и Легранд, а также отдельные изделия китайского производства (от фирмы Лезард, например). Теперь будет понятно, какой фирмы лучше взять, а от каких лучше отказаться при возможности, т. к. безопасность превыше всего.
3. Электротехнические изделия высокой ценовой категории. Эти изделия имеют все основания претендовать на «элитарность», хотя и отличаются от изделий второй группы только лишь внешним видом. При их производстве применяют обычно ставшие модными сегодня натуральные материалы, такие как дерево или кожа.

Подключение отдельных групп розеток к  квартирной проводке может выполняться либо шлейфом, либо при помощи отдельных линий, проложенных до каждой розетки в отдельности. Во втором случае питающий кабель прокладывается или прямо с  распределительного щитка, или же от размещённой в каждой комнате (на участке помещения) распределительной коробки.

Использование распределительных коробок позволяет несколько сэкономить на монтаже, а именно – за счет экономного распределения питающего кабеля по объекту и снижения количества операций, затрачиваемых на его прокладку.

При прокладке проводки непосредственно от распределительного щитка (от отдельного автомата) рекомендуется сразу же организовать отдельные линии розеток, работающих с особо высокими нагрузками. К таким нагрузкам относят обычно нагреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры. Розетка для подключения каждого такого потребителя должна выдерживать  номинальный ток не менее 16 Ампер (на этот же ток должен быть рассчитан и защитный автомат).

При этом медные жилы питающих данный потребитель проводов должны иметь сечение не менее 2,5 мм² и располагать некоторым запасом по току. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых нынче проводов от их номинального значения, а также с учётом возможности работы в режиме перегрузки. Отметим то, что для подключения кухонной электрической плиты необходимо использовать медный трёхжильный кабель с сечением не менее 4 мм².

Виды клемм

В винтовом клеммном соединителе розеток провода крепятся общепринятым способом – путём формирования из жилы кольцевого контакта.

Если розетки оснащены  пружинными самозажимными контактами (наподобие клеммников Wago) – это только облегчит процесс закрепления концов проводки. При этом необходимо лишь удалить изоляцию с концов проводов и вставить их в клеммы.

Полное руководство по тестерам сокетов

Прочтите наше руководство по тестерам сокетов, чтобы узнать, как они работают, какие бывают типы, как их использовать и какие популярные бренды.

Что такое тестер сокетов?

Тестер розеток — это портативное электрическое устройство, используемое для быстрой оценки того, правильно ли подключены настенные розетки и безопасно ли они работают. Они включаются непосредственно в сетевую розетку или через прилагаемую вилку, соединенную проводом.

После установки в большинстве моделей в качестве сигнального механизма используются светодиоды (обычно три) на задней панели устройства.

Они будут светиться, обычно в сочетании со звуковыми сигналами или звуковыми сигналами, в различных комбинациях в зависимости от уровня переменного тока (AC) и напряжения — или их отсутствия — поступающего через розетку от сети. Тестеры розеток предназначены для обнаружения некоторых распространенных проблем с проводкой, таких как неисправность проводки нейтрали и заземления.

Нейтральный провод соединяет электрическую цепь с ее источником, а заземляющий провод идет от электрического устройства к земле для отвода избыточного тока и сведения к минимуму риска поражения электрическим током или повреждения цепи. Последний также называют заземляющим или заземляющим проводом.

Нейтральный и заземляющий провода можно проверять одновременно. Различные модели тестеров розеток предлагают дополнительные функции, например, определение места предохранителя и неисправности или проверку электрической полярности. Полярность (расположение положительных и отрицательных полюсов в электрической цепи) играет важную роль в переменном токе, потому что он переключается туда и обратно много раз в секунду.

Отслеживание и идентификация полярности важны для обеспечения правильной работы цепей и оборудования, в котором они расположены.

Тестеры розеток являются стандартным набором инструментов электрика, наряду с наборами инструментов инженеров по установке и обслуживанию.

Тестеры сокетов имеют несколько альтернативных названий, в том числе:

• Устройство для проверки сокетов
• Вилки для проверки полярности сети
• Тестер сетевых розеток
• Сетевые тестеры
• Вставные тестеры сети
• Тестеры разъемов
• Тестеры розеток
• Тестеры электрических розеток

Их также можно встретить под названием PAT-тестеры . Тем не менее, тестирование портативных устройств — это широкая категория тестирования электрических устройств, определяемая Управлением по охране труда и технике безопасности.

Просмотреть все тестеры сокетов

Как работают тестеры сокетов?

Итак, как работают тестеры сетевых розеток? Эти электрические устройства содержат микропроцессор , подключенный к цепи проводника. Как только тестер штепсельной розетки будет вставлен, процессор проанализирует протекание тока — непрерывность — наряду с полярностью соединений, с которыми он вступает в контакт.

Тестеры проверяют, подключен ли каждый контакт в розетке к нужному проводу. Затем они будут отображать любые типы неисправностей проводки, обнаруженные с помощью предварительно запрограммированной последовательности светодиодов и звуковых сигналов.

Базовые тестеры розеток разработаны как простые устройства первой линии защиты, но они не могут обнаруживать несколько потенциально серьезных неисправностей проводки. Некоторыми примерами этого являются обратное заземление нейтрали, когда заземляющий и нейтральный провода были ошибочно перепутаны местами, или общее электрическое сопротивление или импеданс в цепи. Для этого требуются более продвинутые модели или использование другого испытательного оборудования, такого как мультиметр .

Типы тестеров розеток

Доступны различные конструкции. В большинстве моделей используются светодиоды, но у некоторых есть дисплеи на передней панели . Тестеры розеток с тремя контактами используются по умолчанию, но также доступны модели с четырьмя и пятью контактами. Большинство из них включают звуковую сигнализацию, однако можно найти и более простые модели без звука.

Помимо этих различных функций, тестеры сокетов делятся на три большие категории:

Простые тестеры сокетов

Обычные тестеры розеток могут обнаруживать ряд неисправностей проводки в розетках. Обычно они такого же размера, как стандартная вилка на 13 ампер.

Усовершенствованные тестеры розеток

Предлагают более продвинутые функции тестирования, включая показания импеданса контура замыкания на землю, т. е. величину сопротивления, с которым сталкивается ток неисправности, протекающий к заземляющему проводу и клемме.

Профессиональные тестеры розеток

К ним относятся тесты профессионального уровня, такие как расширенные показания импеданса контура заземления.

Сила тока

Ампер, более известный как ампер, является международно признанной единицей измерения электрического тока. Большая сила тока указывает на большее количество электрического заряда. Вилки тестера полярности доступны с различными номиналами тока, что означает силу тока, в пределах которой они предназначены для безопасной работы. К ним относятся стандартные номиналы 13А и 16 А, а также:

• 11 А
• 32 А
• 63 А

Напряжение

В то время как ампер измеряет объем электронов, напряжение указывает силу или давление тока. Различные модели устройств проверки вилок предназначены для работы в разных диапазонах напряжения. К ним относятся:

• 110 В
• 230 В
• 240 В
• 400 В

Как использовать тестер сокетов

Тестер сокетов — это небольшие простые устройства, которые легко помещаются в кармане. Для их использования не требуется серьезного обучения, но требуется знакомство с Принципы электромонтажа  выгодно.

Вот как проверить розетки на наличие неисправностей питания и проводки:

1. Выключить розетку
2. Извлеките любые другие вилки или устройства из сетевой розетки
3. Вставьте тестер разъема
4. Снова включите питание и дождитесь результатов

Если горят все три светодиода, неисправности не обнаружены. Модели разных производителей будут отображать неисправности, зажигая светодиоды в определенной последовательности или цвете, иногда вместе со звуковым сигналом. Базовые тестеры электрических розеток обнаруживают ограниченный набор часто встречающихся электрических неисправностей.

К ним относятся:

Обратный нейтральный провод под напряжением

Обратный нейтральный провод под напряжением — термин, используемый электриками для обозначения того, что нейтральный провод в розетке был неправильно подключен к клемме, предназначенной для токоведущего или горячего провода. Это представляет угрозу безопасности, поскольку означает, что розетка не может быть правильно отключена. Даже когда он якобы выключен, он остается под напряжением, а электричество продолжает течь.

Живая земля, реверс

Этот термин означает, что провод под напряжением и провод заземления в розетке подключены к клеммам, предназначенным для другого. Это опасно, потому что это означает, что открытые части устройства будут находиться под напряжением, и пользователи могут получить потенциально смертельный удар электрическим током.

Нет заземления или отсутствует заземление

Заземляющий провод, используемый для безопасного отвода избыточного тока, не подключен к предусмотренной клемме.

Неисправность нейтрали или отсутствие нейтрали

Нейтральный провод — это проводник, который замыкает цепь, возвращаясь в исходную точку. Большинство тестеров розеток укажут, если они не подключены, подключены неправильно, не контактируют с землей или присутствует какая-либо другая неисправность.

Неисправность под напряжением

Это показание указывает на неисправность в проводе под напряжением или под напряжением. Например, он может быть поврежден или неправильно подключен. Провод под напряжением иногда обозначается буквой P (питание).

Вы найдете ключ к показаниям, отображаемым на задней панели устройства. Некоторые модели также указывают конкретное место неисправности на проводах под напряжением, нейтрали или заземлении.

Проверка питания и проводки электрических розеток является важной практикой безопасности, и ее следует проводить регулярно для выявления любых возникающих неисправностей.

При наличии соответствующего оборудования тестирование сокетов является быстрым и простым процессом, не требующим технических знаний. Тем не менее, техническое обслуживание электрооборудования является специализированной работой, и ее должны выполнять только квалифицированные электрики или техники.

Марки тестеров розеток

Качественные тестеры розеток производятся несколькими ведущими производителями электрооборудования. К ним относятся:

Martindale Socket Testers

View Range

RS Pro Socket Testers

View Range

Socket & See Socket Testers

View Range

Какой тестер сокетов вам подходит?

Лучший тестер розеток для вас будет зависеть от электрических розеток, которые вы регулярно должны проверять, и от видов тестов, которые вам необходимо проводить. Оцените требования к тестеру сокетов. Вы электрик и нуждаетесь во всех доступных метриках? Инженер, следящий за электрооборудованием? Или кто-то просто озабочен обеспечением безопасности тех или иных розеток?

Обсудите ваши потребности с нашей командой экспертов. Мы можем посоветовать вам лучшие продукты, доступные в настоящее время для всех ваших требований к тестированию вилок и розеток.

Связанные руководства

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Наши услуги

• Сервисные решения 900 22
• Калибровка
• Варианты поставки
• История заказов
• Предложения
• Возвраты
• Расписание Заказы
• DesignSpark

Правовая информация

• Политика в отношении файлов cookie
• Безопасность электронной почты
• Политика конфиденциальности
• Условия веб-сайта
• Условия продажи
90 037

О RS

• О нас
• Карьера
• Корпоративная группа
• События
• ESG
• Наши сертификаты
• Весь мир
© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Розетка для электроплиты

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, ведущая непосредственно к главной панели. Если она не проводилась еще при монтаже электропроводки, то нужно быть готовым к дополнительным работам.

Содержание

• Отличительные особенности
• Требования к электропроводке
• Выбор розетки по количеству фаз и заземлению
• Советы по проектированию
• Подключение розетки
  • Однофазные розетки
  • Трехфазные розетки
• Подключение контактов к печке
• Несколько слов о безопасности

Отличительные особенности

Независимо от того, розетка будет установлена ​​для варочной панели или духовки, для них необходимо установить именно розетку. Разновидностей их довольно много – каждый производитель может сделать конструкцию на свое усмотрение, соблюдая при этом требования ГОСТ или ПУЭ. Основное его отличие от бытового оборудования заключается в возможности работы с токами большой силы, что отражается на толщине токопроводящих контактов.

Подавляющее большинство электроплит, варочных поверхностей и духовых шкафов имеют внешние металлические детали, которые при неблагоприятных обстоятельствах могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяют заземление, контакты которого в обычных розетках имеют вид нажимных усиков. Розетка духовки не может быть оснащена такой защитой, так как она недостаточна для больших токов силы тока. В результате заземляющий контакт розетки осуществляется на самой вилке отдельным штырьком. Некоторые путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и земля.

Требования к электропроводке

Если проводка, на которой будет установлена ​​розетка для духовки, не соответствует следующим требованиям, то ее необходимо заменить, причем желательно уточнить этот вопрос еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно рассчитать максимальную мощность розетки для электроплиты, которую можно подключить через нее. Мощность равна произведению силы тока на напряжение – 16 умножить на 220, получается 3520 Вт или 3,52 кВт. Это означает, что если розетка для купленной варочной панели и духовки подключена к общей кухонной цепи, то пользоваться этими приборами можно только поочередно, а выключив все остальное — микроволновку, чайник и т.д. Если подключить духовку к в одну розетку, а в другую, на той же линии, например, варочную поверхность или другой достаточно мощный прибор, то проводка будет нагреваться и вскоре выйдет из строя, если ее сразу не закрыть.
2. Сечение провода. В закрытой проводке медный кабель сечением 2,5 мм² выдерживает подключение устройств мощностью до 4,6 кВт. Если аппарат мощнее, то провод нужно выбирать по следующей таблице:


На основании этих данных можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Понятно, что если сечение провода выбрано впритык, то к одной розетке нельзя подключить более одного прибора, даже двойного, поэтому в случае возникновения такой необходимости проводка в кухню следует выбирать с запасом.

Подбор розетки по количеству фаз и заземлению

Так как производитель не знает, какая розетка будет использоваться для конкретной электроплиты, большинство приборов продается без них. Дело даже не в том, что розетки разные — просто в большинстве устройства можно подключать как к однофазной бытовой сети, так и к трехфазному источнику. Соответственно, только после определения типа устройства, которое будет приобретаться, принимается решение, какую розетку выбрать.

Однофазная розетка больше обычной и может подавать на устройство фазу, рабочий ноль и землю. Если в квартире не предусмотрено заземление, то один контакт остается пустым.

Трехфазная розетка для электродуховки или под варочную поверхность силовая по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления может иметь 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не используется.

В итоге основной выбор розетки для электрооборудования сводится к определению мощности, на которую она должна быть рассчитана, количества фаз, от которых она будет работать, и наличия заземления.

Советы дизайнеров

Когда известно, какой должна быть розетка для покупаемой печи по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфортность ее использования.

внутренняя розетка для электроплиты

Внешний или внутренний. Первый вариант позволяет установить розетку для электроплиты прямо на поверхность стены – в некоторых случаях для этого сначала устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка розетки для электроплиты производится внутри стены, для чего в ней придется прорезать посадочную щель. Это удобнее тем, что вилка варочной панели не будет так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой силы, создает вибрационное воздействие на контакты. В большинстве случаев контактные зажимы с этим справляются, но с мощными устройствами лишней подстраховки никогда не будет. Фиксация происходит за счет защелки, которая приподнимается кнопкой или навинчивается — накидной гайкой.

розетка с защитной шторкой

Защитные жалюзи. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в розетке для духовки сделаны таким образом, что в них нельзя вставить ничего, кроме вилки.

Степень защиты. В документах и ​​на самой розетке они обозначены как IPXX. Вместо ХХ ставится цифровой код, обозначающий степень защиты контактов от посторонних предметов и влаги. Минимальное значение — IP00, максимальное — IP68. Полностью защищенная розетка и вилка для электроплиты предотвращают попадание воды на контакты, даже если их корпуса погружены в воду. На кухне разрешено использовать приборы со степенью защиты не ниже IP24 — это значит, что корпус защищает контакты от прямого попадания брызг воды, с какой бы стороны они ни поступали.

Розетка

со встроенным УЗО

Существуют также модели со встроенными УЗО и прочей дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки» следует оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом подключение розетки для электроплиты по последовательности операций ничем не отличается от установки обычной бытовой. Важнейшей особенностью является строго определенное подключение контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты в силовых, под варочной панелью или для духовки, чревато неприятностями. короткое замыкание или появление фазы на металлических частях прибора, независимо от того, одно- или трехфазный прибор. Розетки выполнены таким образом, что неправильно вставить вилку в них невозможно, но при подключении необходимо соблюдать осторожность.

Однофазные розетки

Казалось бы, в них важно только то, как подключить провод заземления — ведь остальные — нормальная фаза и ноль. На практике варочная поверхность и духовка подключаются к определенным контактам, так как многие модели рассчитаны на работу от одной и трех фаз – нужно лишь снять или установить в нужном месте специальную перемычку.

Чтобы не перепутать, что и куда подключать, на корпусе с внутренней стороны розетки и часто на ее крышке есть маркировка с указанием, какой контакт должен быть фазой, где ноль и земля. Остается только внимательно смотреть, чтобы каждый установленный провод был на своем месте.

Розетки трехфазные

Устанавливать и подключать трехфазную розетку необходимо так же, как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провода должны быть установлены строго на свои места, то к остальным контактам фазы можно присоединять в любом порядке — разницы нет.

Так как нулевой и фазный провода должны быть присоединены к определенному месту, каждый контакт маркируется — фазы маркируются буквенно-цифровым обозначением L1, L2, L3, нулевой провод буквой Н, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущего.

Отдельный пункт касается кабеля, который будет питать розетку. В зависимости от количества фаз к проводам одного сечения можно подключать устройства разной мощности, и разница может составлять 50-80%. При этом все же целесообразно выбирать провода такого сечения, как если бы подключение было выполнено однофазным способом. Дело в том, что если, например, взять трехкомфорочную электроплиту, то каждую из них можно подключить к своей фазе. Соответственно, когда один из них включен, то работает только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки составляет 1,5-2 кВт, с чем можно справиться тонким проводом 0,5-1 мм², но еще раз выяснить, какая схема подключения не мешает, а еще лучше — просто сечение проводов берите с запасом.

Подключение контактов к печке

Большинство духовых шкафов и электроплит имеют типовую схему подключения, на которой указано, можно ли подключать устройство только к одной или также к трем фазам. Если устройство имеет универсальную схему, то она состоит из 6 контактов, три из которых для подключения фаз, два для нуля и последний для заземления. Маркировка точно такая же, как и на розетках – контакты фаз L1, L2, L3, ноль обозначен как N, а заземление стандартным значком.

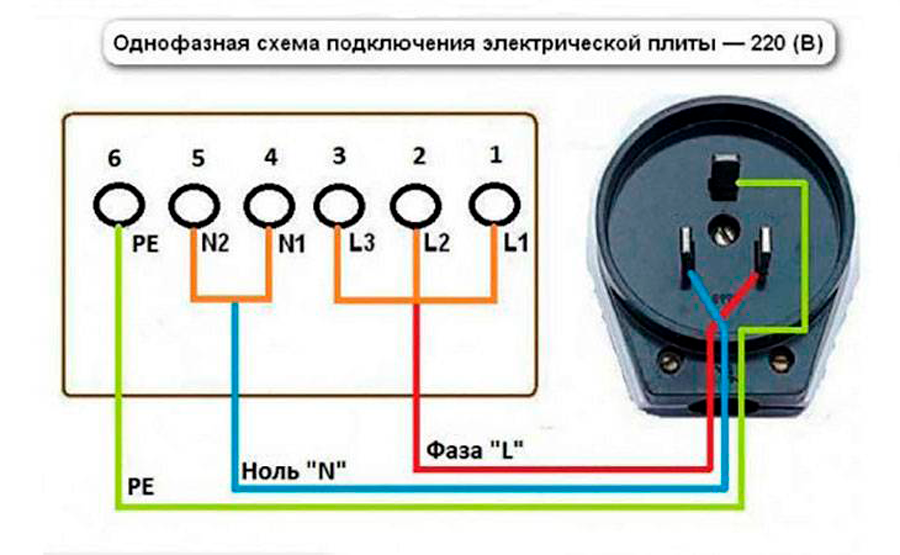

электрическая схема подключения для одной фазы

Если выполняется трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае однофазной сети в комплекте устройства нужно искать перемычки — одна из них замыкает между собой фазные клеммы, а вторая ноль. Соответственно, фазный провод теперь можно подключить к любому из первых трех выводов, ноль к любому из следующих двух, а заземление к последнему. Если вдруг перемычки нет, то их нужно сделать самостоятельно, для чего подойдет кусок провода, такой же, который использовался для установки розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода — если их предполагается использовать в трехфазной сети, то перемычки необходимо снять. В противном случае сразу после подключения к сети происходит негарантийный сбой.

Некоторые устройства не имеют контактов, а вместо них просто выведен провод, который необходимо подключить к вилке. Независимо от количества фаз, цвета изоляции заземляющего провода будут желто-зелеными, ноль — синим, а фазные — любыми другими.

В любом случае, перед подключением нужно изучить инструкцию — если аппарат от нормального производителя, то должна быть схема, понятная даже непрофессионалу.
