Как подключить выключатель на свет: Как подключить выключатель света — статьи компании «Директ Электрик»

Как правильно подключить выключатель света ⋆ Электрик Дома

Содержание

1. Варианты подключения
2. Одноклавишный прибор
3. Двухклавишный прибор
4. Проходной прибор на 2 точки
5. Проходной прибор на 2 клавиши
6. Заключение

Выключатель света представляет собой достаточно простое механическое устройство, с помощью которого осуществляется управление светом. Установить устройство можно самостоятельно без особых проблем – достаточно иметь под рукой необходимые инструменты и нужные познания в области домашней электрики. Помните о своей безопасности при выполнении работ – всегда отключайте питание электросети 220 Вольт перед тем, как начинаете работу с электропроводкой.

Также, перед началом работ по монтажу и подключению прибора необходимо приготовить набор двухжильных и трехжильных кабелей, распределительную коробку и изоляционную ленту.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Если жилы кабеля от щитка не окрашены в различные цвета, определить фазу можно при помощи индикаторной отвертки. После проверки отключите подачу электричества и начинайте монтаж.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Чтобы не запутаться в процессе монтажа и облегчить последующее обслуживание и замену в случае необходимости, используйте окрашенные или маркированные кабели.

Заключение

Не забывайте о соблюдении правил безопасности при установке приборов для управления светом, указанных ниже:

• Разводите проводку так, чтобы при нажатии клавиш происходил разрыв фазы, а не нуля.
• Работайте только после полного отключения электрического питания.
• Даже если вы уверены, где ноль, а где фаза, не поленитесь проверить статус проводов при помощи индикаторной отвертки.
• Все соединения формируйте в пределах распределительной коробки – это не только обеспечит электробезопасность, но и облегчит процесс выявления неисправностей.

Весь процесс монтажа при правильно подходе на займет более получаса, при этом вы сможете сэкономить на услугах мастера. Пользуйтесь приведенными в статье инструкциями, тогда установка не вызовет у вас никаких проблем!

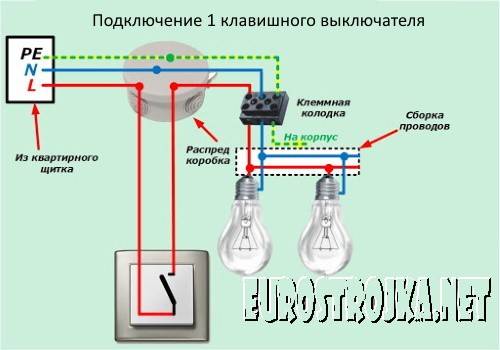

Схемы подключения одноклавишного выключателя к лампочке

21.12.202002.06.2023 Сергей Добронравов Электрика и освещение

Поделись с друзьями!

Существуют различные варианты подключения освещения. От простых до сложных. Самым часто применяемым способом является подключение через одноклавишный выключатель. У каждого производителя внешний вид одноклавишника будет свой. Но функционально все механические включатели устроены одинаково. Также, как и схема подключения применяется одна и та же. Ниже мы расскажем и покажем, как подключить выключатель с одной клавишей, правила и схемы соединения.

Содержание

Типы одноклавишных выключателей

В продаже можно найти 5 типов механизмов на одно включение/выключение:

• традиционные механические – включение-выключение происходит механическим перещелкиванием пластин механизма,
• сенсорные – современные импульсные включатели,
• электронные с дистанционным управлением,
• «умные» выключатели – элементы системы «умный дом»,
• датчики движения.

Механические выключатели

Все механические 1-клавишные включатели конструкционно устроены одинаково. При нажатии на клавишу происходит размыкание-смыкание контактов. Соединение контактов с проводами от внешней сети и к источнику света позволяет включать или выключать освещение. Классические одноклавишники собираются по принципу конструктора. Они состоят из:

• самого механизма переключения,
• фиксируемой внешней клавиши,
• и декоративной рамки, закрывающей монтажную коробку.

Фиксируемая внешняя клавиша Механизма переключения Декоративная рамка

Такой принцип конструктора позволяет собирать не только однорамочную электроарматуру, но при использовании двойных, тройных и так далее рамок собирать целые блоки в соответствии с вашими нуждами. В блок могут входить не только выключатели, но и розетки, датчики и так далее.

Сенсорные выключатели

Импульсные механизмы появились относительно недавно. Управление освещением у них осуществляется сенсорными кнопками. Они удобны и в качестве включателей. Совместно с импульсным реле их можно устанавливать в длинных офисных или производственных коридорах для удобства включения и выключения света. Кроме освещения импульсные сенсорные выключатели также могут управлять другими устройствами, в управлении которыми участвует реле:

• шторы или жалюзи,
• роллеты и подъемные ворота или шлагбаумы.

Возможно их использование с пультом дистанционного управления. Эти современные модели устанавливаются в классические подрозетники. У них есть функция «автоматического выключения» при отключении электропитания или при перегоревшей лампе. Некоторые модели кроме традиционной подсветки клавиш имеют современную динамическую со сменой цветов RGB-подсветку.

Выключатели с дистанционным управлением

Это модели для «ленивых» потребителей. С помощью ИК-порта (инфракрасного) пульт дистанционного управления через такой выключатель позволяет не только отключать и запускать освещение, но и регулировать его яркость.

Умные технологии

Совместимые с системами «умный дом» одноклавишные выключатели входят в линейку многих производителей, например, Aqara smart light switch от китайского производителя Xiaomi. Они также позволяют кроме освещения управлять оборудованием, совместимым с линейкой производителя «умного дома».

Датчики движения

Датчики движения также могут выполнять роль 1-клавишных включателей. Только они будут автоматически включать весь свет без вашего участия. Подробнее об их подключении написано здесь.

В каком случае нужен одноклавишный выключатель?

Одноклавишники применяют в следующих случаях:

• при включении 1 источника света – люстры, например,
• в небольших помещениях, где нет необходимости раздельного включения светильников,
• включении подсветки, например, светодиодной ленты.

Это простейший вариант организации электросхемы включения света. Одноклавишный выключатель — всегда самый дешевый вариант. Практически любое помещение можно включать с его помощью. С другой стороны, если периодически не требуется включать сразу всё, то освещение разбивают на группы и используют несколько одноклавишников или один двухклавишный.

Подключение одноклавишного выключателя: схема

Принцип работы одноклавишника – прерывание и восстановление подачи фазного напряжения на осветительный прибор. Это означает, что на лампу напрямую идет «нулевой» провод или от соединительной коробки или от автоматического выключателя, а «фаза» заводится через выключатель. Это позволяет безопасно работать с самим светильником, если это требуется. Нужно просто выключить одноклавишник и таким образом будет обесточено оборудование.

Подключение включателя с одной клавишей не составляет труда. Согласно схеме на оборотной стороне механизма включения (она есть практически на всех приборах) фазный провод обжимается на одной клемме, а отходящий провод к светильнику – на второй.

Пошаговое руководство по установке одноклавишного выключателя (инструкция по монтажу)

Предположим, что расключение проводки в соединительной коробке было сделано верно, и от нее к выключателю спущены или проведены в подрозетник для установки включателя 2 провода. Как понятно из описания выше, один из них приходящий «фазный», второй – «нулевой».

Перед любой работой с электрической цепью убедитесь, что она обесточена! Если у вас отсутствует опыт работы на электросетях, пригласите специалиста-электрика в целях собственной безопасности!

1. Проверяем тестером или тест отверткой, что в проводах нет напряжения.
2. Извлекаем 2 провода из монтажной коробки на максимальную возможную длину.
3. Зачищаем их концы с помощью ножа или стриппера – инструмента для снятия изоляции с проводов.
4. Ослабляем клеммы на включателе.
5. Подгибаем для удобства оголенные концы проводов.
6. Вставляем оголенные концы в клеммы и зажимаем их. Полярность здесь будет иметь значение только в смысле того, в каком положении клавиша будет включать или выключать свет.
7. Подгибаем оба провода так, чтобы они сложились внутри монтажной коробки, когда мы туда будем задвигать механизм выключателя.
8. Вставляем механизм в монтажную коробку.
9. Фиксируем его 2 винтами на монтажной коробке.
10. Проделываем то же с распорными лапками самого механизма.
11. Накладываем рамку.
12. Вщелкиваем клавишу.
13. Возвращаем питание на выключатель.
14. Проверяем его работоспособность.

Полезное видео по теме

Сергей Добронравов

Сергей Добронравов — автор сайта remohouse.ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.

Поделись с друзьями!

дача загородный дом

Сергей Добронравов

Сергей Добронравов — автор сайта remohouse.ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.

Как подключить трехпозиционный выключатель света к нескольким источникам света

Краткий обзор подключения трехходового выключателя света

• Инструменты и материалы: Трехпозиционные выключатели света, коробки выключателей света, распределительные коробки светильников , электрический кабель 14-3 или 12-3, электрический кабель 14-2 или 12-2, гайки для проводов, гайки для заземляющих проводов, инструменты для зачистки проводов, универсальный нож, отвертка, электрическая дрель, лопатка, тестер напряжения
• Шаг 1: Отключить питание
• Шаг 2: Установка коробок и прокладка кабелей
• Шаг 3: Подключите первый выключатель
• Шаг 4: Подключите второй переключатель
• Шаг 5: Проволочные светильники

Большинство бытовых выключателей света являются «однополюсными», что позволяет управлять освещением только из одного места.

Напротив, трехпозиционные выключатели света дают вам возможность управлять освещением с помощью двух отдельных, но соединенных выключателей. Эти выключатели идеально подходят для ряда ситуаций, например, наверху и внизу лестницы, на любом конце коридора или на двух сторонах большой комнаты.

Это также может вас заинтересовать: Почему у меня мерцают фары (и как их остановить)?

Однако подключение трехпозиционного выключателя немного сложнее, чем подключение однополюсного выключателя, и требует более высокого уровня навыков и опыта. Если вы готовы принять вызов и хотите лучше контролировать свое освещение, узнайте, как подключить трехпозиционный выключатель света за пять шагов.

Компоненты трехпозиционного выключателя освещения

14-3 и 14-2 Электрические кабели 9Кабель 0045

14-3 содержит три первичных провода калибра 14: черный (горячий) провод, красный (горячий) провод и белый (нейтральный) провод, а также дополнительный неизолированный (заземляющий) провод. Кабель 14-2 содержит два первичных провода 14 калибра: черный провод, белый провод и дополнительный провод заземления.

В каждую трехходовую распределительную коробку будет входить кабель 14-3 и 14-2. Кабель питания, идущий в первую коробку, и кабель светильника, идущий из второй коробки, будет кабелем 14-2. Кабель, проложенный между коммутаторами, будет кабелем 14-3 с черным и белым проводами, выступающими в роли «проводников-путешественников», которые позволяют двум коммутаторам взаимодействовать друг с другом.

Обратите внимание, что кабель калибра 14 совместим с наиболее распространенными цепями на 15 ампер. Кабель 12-го калибра (кабель 12-3 и 12-2 с проводами 12-го калибра) следует использовать в 20-амперных цепях.

Винт с черной клеммой

Каждый трехпозиционный выключатель света имеет один черный винт, называемый «общая клемма», который используется для подключения черного горячего провода от кабеля 14-2.

Винт с латунной клеммой

Каждый трехпозиционный переключатель будет иметь два латунных винта с клеммой, называемых «переходными клеммами», к которым будут подключаться красный и черный контактные провода кабеля 14-3.

Зеленый винт клеммы

Каждый переключатель имеет один зеленый клеммный винт, называемый «винтом заземления», к которому подключаются провода заземления.

Инструменты и материалы

• Два трехпозиционных выключателя света
• Коробка с одним или двумя выключателями света
• Распределительные коробки для светильников
• Электрический кабель 14-3 или 12-3
• Электрический кабель 14-2 или 12-2
• Проволочные гайки
• Гайки провода заземления
• Инструмент для зачистки проводов
• Канцелярский нож или бокорезы
• Отвертка
• Электрическая дрель с кольцевой пилой или лопатой (дополнительно)
• Бесконтактный тестер напряжения (дополнительно)

Как подключить трехпозиционный выключатель света

Шаг 1. Отключите питание

Прежде чем приступить к работе с любой электропроводкой, важно отключить выключатель, который управляет цепью, с которой вы будете работать. Соответствующая цепь должна быть помечена внутри главного электрического щита вашего дома, но вы можете найти правильную цепь, постепенно отключая выключатели, пока в этой цепи не будет отключено электричество. Вы можете убедиться, что питание отключено, прикоснувшись бесконтактным тестером напряжения к любым электрическим розеткам или оголенным проводам в цепи.

Шаг 2. Установка распределительных коробок и прокладка кабелей

Перед установкой трехпозиционного выключателя света вам может потребоваться установить распределительные коробки и распределительные коробки для осветительных приборов, если они еще не установлены. Коробки переключателей соединяют выключатель со стеной и содержат их проводку, а распределительные коробки осветительных приборов соединяют светильники с потолком и содержат их проводку. Затем необходимо проложить электрический кабель между двумя распределительными коробками и осветительными приборами.

Если у вас есть существующий однополюсный переключатель, который вы собираетесь заменить трехпозиционным, вы обычно можете использовать существующую распределительную коробку после удаления старого переключателя.

Однако вам может потребоваться перейти на более крупную коробку, если в текущей недостаточно места для размещения дополнительной проводки от дополнительного кабеля. В любом случае вам, вероятно, потребуется установить вторую распределительную коробку для второго трехпозиционного выключателя света. Наконец, распределительные коробки должны быть установлены в потолке для ваших светильников.

Предполагая, что вы не используете существующую коробку, в которой уже есть провод питания, вставьте около 6 дюймов провода питания 14-2 в одну коробку, а также 6 дюймов кабеля 14-3 на противоположном конце от места подключения 14-2. 2 кабель питания вставлен.

Проложите кабель 14-3, вставленный в первую коробку, ко второй распределительной коробке освещения. Это, вероятно, будет включать в себя просверливание стенового каркаса с помощью электродрели, оснащенной лопатой соответствующего размера или кольцевой пилой. Вставьте около 6 дюймов кабеля 14-3 в нижнюю часть второй распределительной коробки.

Затем протяните кабель 14-2 в верхнюю часть коробки для светильников.

Снимите изоляцию кабеля, чтобы обнажить отдельные провода. Есть несколько способов сделать это, в том числе надрезать середину кабеля канцелярским ножом или отрезать конец кабеля диагональными кусачками и снять изоляцию. После того, как провода оголены, используйте инструмент для зачистки проводов, чтобы снять примерно 1/2 дюйма изоляции с каждого провода.

Примечание: Все эти шаги легче выполнить на «грубом каркасе» или на стенах и потолках без гипсокартона или изоляции. Если вы работаете с гипсокартоном, вам нужно будет разрезать его, что может сделать работу намного более сложной и трудоемкой.

Другие статьи по теме:

• Сколько стоит установить диммеры для выключателей света?
• Как починить электрические шнуры и зарядные кабели
• Как установить потолочный светильник: пошаговое руководство
• Сколько стоит установка различных видов декоративного освещения?
• Сколько стоит ремонт электрооборудования? Полное руководство

Шаг 3.

Подсоедините первый переключатель

Подготовив провода и взяв трехпозиционный переключатель, подключите первый переключатель следующим образом:

• Белые провода: Соедините два белых нейтральных провода, идущих от кабелей 14-3 и 14-2, с помощью гайки. Нейтральные провода не будут использоваться на переключателе, но их следует оставить в коробке на случай, если вы захотите заменить переключатель электрическим компонентом, требующим нейтрального соединения в будущем.
• Неизолированные провода: Используйте плоскогубцы, чтобы скрутить вместе два оголенных провода заземления. При этом скрутите конец одного из заземляющих проводов на несколько дюймов назад от второго провода, чтобы конец этого провода оставался прямым. Наденьте гайку заземляющего провода — они зеленого цвета с отверстием на конце — на прямую жилу заземляющего провода, пока она не встретится с витой частью проводов. Затем плотно затяните проволочную гайку. Оберните конец заземляющего провода вокруг винта зеленой клеммы переключателя и затяните его с помощью отвертки до плотного прилегания.
• Черные провода: Оберните черный провод, идущий от кабеля питания 14-2, вокруг черной общей клеммы на переключателе и плотно затяните. Затем намотайте черный провод, идущий от кабеля 14-3, на одну из латунных клемм переключателя и затяните.
• Красный провод: Оберните красный провод, идущий от бегущего троса 14-3, вокруг второй латунной клеммы на переключателе и затяните.

Вставьте провода в распределительную коробку. С помощью отвертки подсоедините коммутатор к коробке с помощью винтов сверху и снизу коммутатора.

Шаг 4. Подключение второго переключателя

Подключение второго трехпозиционного переключателя практически такое же, как подключение первого переключателя. Основное отличие состоит в том, что вы подключаете черный провод от кабеля 14-2 для светильников к черному общему клеммному винту на выключателе. Все остальные провода должны быть подключены так же, как и первый выключатель, с белыми проводами, соединенными вместе, заземляющими проводами, подключенными к зеленому клеммному винту, а красный и черный провода от кабеля 14-3, подключенными к латунным клеммным винтам.

Вставьте провода в распределительную коробку и с помощью отвертки подсоедините переключатель к коробке с помощью винтов сверху и снизу переключателя.

Шаг 5. Подсоединение светильников

Проложите кабель 14-2, идущий от второго трехпозиционного переключателя, к первому светильнику и снимите изоляцию с кабеля и отдельных проводов. Затем вставьте второй отрезок кабеля в приспособление, которое будет идти к следующему приспособлению в серии, и зачистите его изоляцию. Используйте проволочные гайки, чтобы соединить все три черных провода (один от светильника и два от каждого кабеля). Кроме того, соедините вместе белые провода и провода заземления.

Повторяйте эти шаги, пока не дойдете до последнего прибора, куда вам нужно будет вставить только один кабель, идущий от предыдущего прибора. Провода будут подключены, как и раньше, за исключением того, что к соответствующему проводу на приспособлении будет подключен только один провод кабеля.

Снова включите автоматический выключатель и проверьте работу выключателей и ламп.

Узнайте о проводах в распределительной коробке

Ниже приведены провода, используемые продуктами Treatlife, а также описания. Имейте в виду, что в системе освещения Treatlife используются провода, которые могут быть не подключены к существующему выключателю света.

Предупреждение:
Если вы ранее не устанавливали выключатели освещения или не знакомы с проводкой сетевого напряжения, мы настоятельно рекомендуем нанять профессионального электрика для установки выключателей.
Перед запуском всегда используйте автоматический выключатель, чтобы отключить питание распределительной коробки. Глянь сюда.

Примечание:
Цвет провода не является гарантией того, как проводка была проложена в вашем доме.

Ссылка на клеммы на вашем старом переключателе является предпочтительным способом идентификации проводов.

Нейтральный провод
— Нейтральный провод подает питание на выключатель света, даже когда свет выключен. (Нейтральный провод не управляет освещением. )
-Нейтральный провод мог быть подключен или не подключен к вашему предыдущему выключателю.
— Нулевые провода обычно белого цвета и могут быть свёрнуты внутри задней части распределительной коробки.
— Если ваш дом был построен или реконструирован после 2011 года, согласно Национальному электротехническому кодексу (NEC) требуется нейтральный провод.
— Если ваш дом был построен или реконструирован в середине 80-х годов, в нем могут быть нейтральные провода.
— Также известен как обратный провод.

— Для использования Treatlife требуется нейтральный провод. Если в вашем доме нет нейтрального провода, обратитесь к местному электрику.
-Предупреждение: Никогда не используйте провод заземления вместо нейтрального провода.
Важно! В некоторых домах нулевой провод может отсутствовать в каждой распределительной коробке.

Провод заземления
— Провод заземления подключается к выключателю для безопасного отвода дополнительного электрического тока от распределительной коробки во избежание опасного электрического разряда или поражения электрическим током.
— Обычно присоединяется к зеленой винтовой клемме существующего выключателя света.
— Обычно это зеленая или голая медь без изоляции.
— Если ваш дом был построен или реконструирован после 2011 года, в соответствии с Национальным электротехническим кодексом (NEC) требуется заземляющий провод.

— Если ваш дом был построен или реконструирован в середине 80-х годов, в нем могут быть провода заземления.
— Для использования Treatlife требуется заземляющий провод. Если в вашем доме нет провода заземления, обратитесь к местному электрику.
Важно! В некоторых домах заземляющий провод может отсутствовать в каждой распределительной коробке.

Линейный провод
— Линейный провод соединяет выключатель света с панелью автоматического выключателя вашего дома. -Когда выключатель «замкнут», электричество проходит по линейному проводу к выключателю света.
— Ваш существующий выключатель света должен быть подключен к линейному проводу.
— Обычно прикрепляется к латунной клемме на предыдущем выключателе.
