Как подключить свет и вентилятор на двойной выключатель: лучшие схемы и пошаговый инструктаж

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

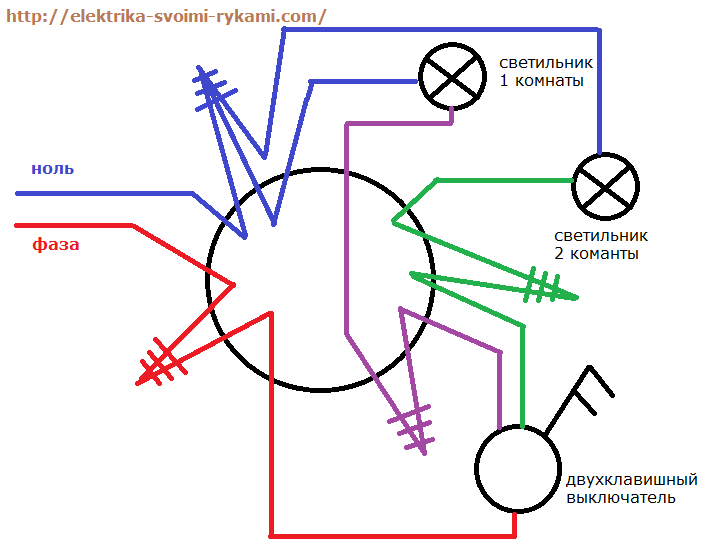

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

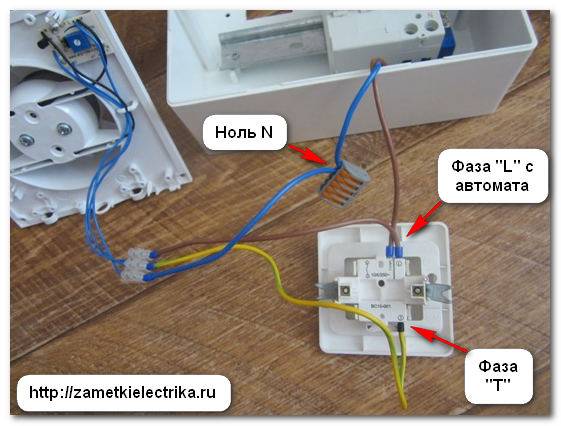

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Содержание

• Преимущества установки вентилятора
• Что необходимо для установки принудительной вытяжки
• Варианты подключения вытяжки
• Установка вентилятора в вентиляционный канал
• Монтаж выключателя для вытяжки
• Соединение проводов в распределительной коробке

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода.
   Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.



При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения.

Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Идеи вентилятора/выключателя света — 💬 Lounge

kyroha 13 июля 2022 г., 17:43

#1

Мне нужен переключатель вентилятора/освещения для потолочного вентилятора/освещения, управляемый одним переключателем и одним проводом нагрузки. В настоящее время я использую лампы Hue и Lutron Aurora для освещения, но вентилятор должен управляться тяговой цепью. Выключатель Inovelli Fan/Light — это именно то, что мне нужно (один уже установлен в другом месте, и это здорово), но маловероятно, что он когда-нибудь снова появится в наличии. Я не смог найти аналогичные продукты, которые не требуют отдельного провода нагрузки для вентилятора и света. Есть идеи?

острокрыл 13 июля 2022 г. , 18:35

#2

@kyroha Вот этот.

Самый умный дом

Двойной переключатель Zooz Z-Wave Plus S2 ZEN30 ВЕР. 3.0 (белый) для освещения и вентилятора…

Do It All    ОСОБЕННОСТИ ПРОДУКТА Диммер Z-Wave Plus (светодиоды до 75 Вт и лампы накаливания 250 Вт) и реле включения/выключения в одном устройстве Первый двойной настенный выключатель Z-Wave! Прямая замена комбинированных выключателей вентилятора/освещения или других двойных выключателей в…

Цена: 34,95 долларов США.

неонтурбо 13 июля 2022 г., 19:12

#3

острокрыл:

Вот этот.

Но у кирохи только один провод на вентилятор. Это не будет работать так, как они хотят, с отдельным управлением вентилятором и освещением.

1 Нравится

ДжоДжей 13 июля 2022 г. , 20:37

#4

Скорее всего, ваш потолочный светильник/вентилятор имеет отдельные провода нагрузки, и они просто соединены вместе с одножильным проводом на вентиляторе. Простое решение — нанять электрика, чтобы он протянул еще один провод от распределительной коробки к вентилятору.

джтп10181 13 июля 2022 г., 21:57

#5

ДжоДжей:

Простое решение — нанять электрика, чтобы он протянул еще один провод от распределительной коробки к вентилятору.

Только легко, если у них есть трубопровод, который в зависимости от возраста дома может быть очень маловероятным. Если это ромекс, то, скорее всего, потребуется прорезать отверстия в стенах, чтобы пропустить провода. Если это не верхний этаж с мансардой, то хороший электрик мог бы вытащить из коробки на чердак, не вырезая никаких отверстий.

1 Нравится

FriedCheese2006 14 июля 2022 г., 3:41

#6

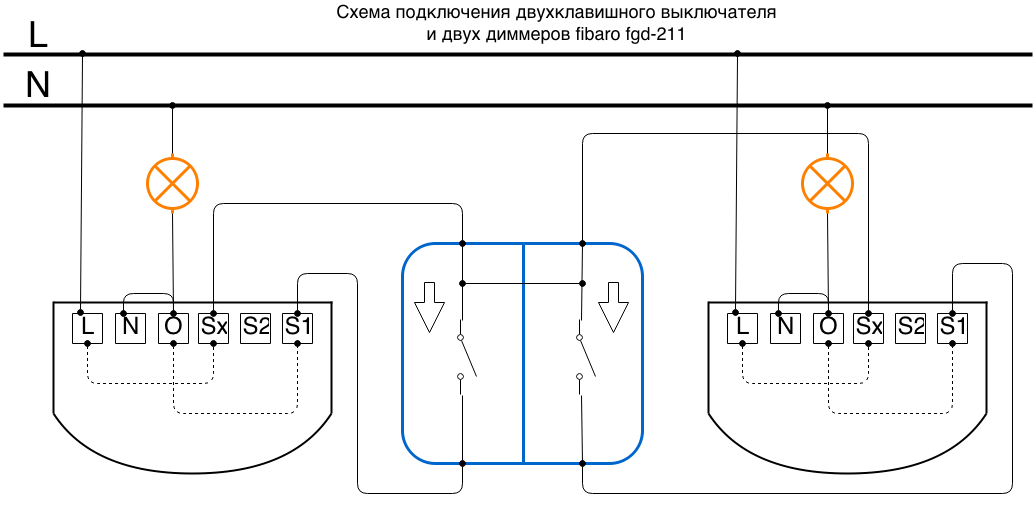

Если у вас есть нейтральный провод в распределительной коробке на вентиляторе, вы можете подключить это реле. У вас будет одна линия, и вы подключите одну нагрузку к двигателю вентилятора и один провод к свету. Это не дало бы вам контроля над скоростью вентилятора, но вы могли бы, по крайней мере, включить / выключить.

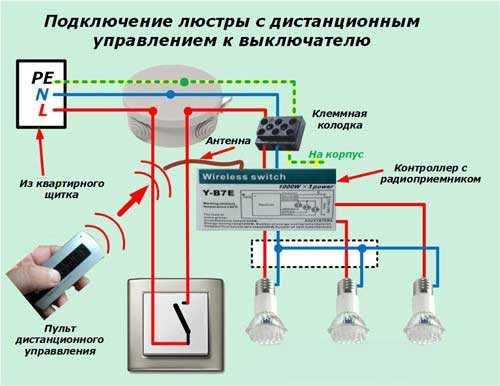

Единственный другой вариант, о котором я могу думать, это один из контроллеров, который поставляется с пультом дистанционного управления. Нет интеграции HE, но это избавляет от необходимости использовать цепочку.

1 Нравится

неонтурбо 14 июля 2022 г., 3:47

#7

Zooz производит двойное реле примерно вдвое дешевле, Zen52 стоит около 28 долларов.

Есть также несколько довольно недорогих модулей Zigbee, но я не уверен, существуют ли комбинированные версии диммера и переключателя, или вам придется использовать два отдельных модуля, чтобы получить оба.

2 лайка

FriedCheese2006 14 июля 2022 г., 3:52

#8

Да… Zen52, вероятно, лучший вариант. Я не знал, что Zooz выпустили свои собственные. Большинство из тех, что я видел в прошлом, не были рассчитаны на нагрузку двигателя вентилятора (асинхронного).

1 Нравится

Хаталлика 14 июля 2022 г., 4:11

#9

Жареный сыр2006:

Zen52 наверное лучше вариант

Добавлен бонус — на странице Zooz для Zen52 больше не указано, что он находится в стадии бета-тестирования, так что кажется, что перегибы были устранены!

2 лайка

FriedCheese2006 14 июля 2022 г. , 12:42

#10

Через несколько дней узнаю…

brad5 14 июля 2022 г., 13:30

#11

Есть ли у вентилятора радиочастотный пульт? Если это так, мост BOND должен работать.

2 лайка

FriedCheese2006 22 июля 2022 г., 3:50

#12

Просто для обновления… zen52 установлен уже около недели, и он работает отлично. Нет контроля скорости вращения вентилятора, но я могу, по крайней мере, отдельно включать/выключать вентилятор и свет, а это все, что я искал.

2 Likes

Как подключить вентилятор и свет в ванной к отдельным выключателям

Разделить вентилятор в ванной и выключатели света не невозможно. Но это сложно для новичков, у которых нет достаточных знаний или опыта. Мы подготовили эту статью, чтобы помочь вам в этом процессе. Итак, дочитайте информацию до конца.

Многие люди не знают, как подключить вентилятор и свет к отдельным выключателям. В результате они часто допускают ошибки в процессе.

Поэтому нужно всегда детально изучать, чтобы их избежать. Давайте обсудим все об этом.

Какие материалы нужны для подключения светильника и вентилятора в ванной к разным выключателям?

img источник: airkinglimited.com

Крайне важно собрать все продукты, необходимые для начала этой процедуры.

Они следующие-

• Кабель: Самое главное это кабель, а чтобы свет и вытяжной вентилятор были на отдельных выключателях, надо покупать 12/3. Вы можете приобрести их в любом магазине, где продаются электротехнические материалы. Также этот тип кабеля имеет два цветных провода и один белый.
• Переключатель с двумя тумблерами: Ваша главная задача — установить два отдельных соединения в одном месте. Для этого вам понадобится переключатель с двумя тумблерами.
• Рыбная лента: Этот товар необходимо приобрести для обеспечения безопасности проводов при их подключении. Некоторые люди не знают об этом и совершают ошибку, не используя его.
• Проволочные гайки: Они также необходимы для скрепления шнуров, поэтому их следует приобрести перед началом процесса.
• Изолента: Вам также понадобится изолента для соединения кабелей и повышения безопасности соединений.

Каковы этапы разделения соединений светильника в ванной и вытяжного вентилятора?

img source: urbanoak.co

Неважно, делаете ли вы это впервые. Вся процедура довольно проста для понимания.

• Закрыть питание всего дома: Первым делом отключить питание от щита. Иногда люди забывают об этом и начинают метод. Вам следует избегать этой ошибки, так как это довольно рискованно. Кроме того, не забудьте проверить, есть ли электричество после его отключения. Вы можете сделать то же самое, включив любой свет или электрический прибор.
• Найдите кабель 12/2 и устраните его: Следующий шаг — найти кабель, уже присутствующий в цепи. Вы найдете его на выключателе в ванной, и его не составит труда определить, если у вас есть некоторые знания. Вы также увидите два подключенных соединения, включая свет и вентилятор.

Как только вы найдете этот кабель, вы должны удалить его и перейти к следующему шагу.

• Присоедините новый шнур к корпусу: Получение нового провода — самая важная часть процесса. Вы должны соединить кабель 12/3 с корпусом для ванной комнаты, зацепив и обжав кабель заземления. После этого можно устанавливать все на место.
• Подсоедините все горячие провода: Кабель 12/3 будет иметь более одного провода, и один может быть для освещения, а другой для вытяжного вентилятора. Узнав их, вы должны присоединиться ко всем им в жилищном соединении.
• Не забудьте нейтральный провод: Как мы упоминали ранее, новый кабель имеет более одного провода. Таким образом, вы также получите нейтральный. Иногда люди не обращают на это внимания и оставляют так. Это не поможет завершить процесс, если вы забудете этот шаг.

Его следует соединить с другими нейтралями, уже присутствующими в электрической системе. Вы можете использовать проволочные гайки для соединения их вместе, так как они не создадут проблем в долгосрочной перспективе.

• Поместите все шнуры на печатную плату и закрепите их: На этом шаге вы должны снова вставить все кабели, выходящие обратно. Как только вы это сделаете, обязательно наденьте крышку одновременно, чтобы повысить безопасность.
• Присоедините двухстенный выключатель с новым кабелем: Знаете ли вы самый сложный этап этого процесса? Он прикрепляет двухстенный выключатель с новым шнуром. Возможно, вам даже придется вызвать профессионала, если вы не выполните этот шаг.

Одна вещь, которая облегчит эту задачу, — это использование крыши, если она есть в вашем доме. Там вы узнаете все подробно о проводке.

• Соединение площадок: Теперь вам нужно создать соединение всех оставшихся площадок. В противном случае будет непросто выполнить весь процесс, если вы забудете эту часть.

От панели будет идти три заземления, настенный выключатель и новый кабель. Соединив их вместе, вы можете поставить их обратно на распределительную коробку.

• Возьмите нейтрали и соедините их в распределительной коробке: Распределительная коробка является важной частью этого процесса, и вы должны соединить эти нейтрали и снова вернуть все обратно.
• Соедините землю с терминалом: Есть еще одна вещь, которая может создать проблемы. Если вы не прикрепите базу с переключателем, процедура будет неполной. Вы должны закрепить базовый шнур с терминалом, чтобы установить соединение. Кроме того, обязательно закрепите их с помощью гаек и отвертки.
• Перейдите к главному терминалу: Выполнив вышеуказанные шаги, вы должны перейти к главному выключателю. Вы должны установить соединение, присоединив к нему шнур питания.
• Найдите бронзовые клеммы и закрепите шнуры: К бронзовым клеммам нужно подключить два кабеля, предназначенных для света и вентилятора. Вы должны изучить тот же метод обжима, чтобы завершить его.
• Используйте изоленту, чтобы сохранить шнуры: После того, как вы все соединили, вы можете использовать ленту, чтобы правильно их закрепить.
• Установите крышку обратно на переключатель: Последний шаг — закрыть распределительную коробку, как и раньше, и завершить процесс.

Читайте также: Как разрезать пластиковые панели потолочных светильников, не сломав их

Итоги

Разделение вытяжного вентилятора и светильника в туалете — процедура, которую понимают и готовы делать лишь немногие.
