самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.

Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.

Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.



Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.

Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как работает YouDo?

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого.

Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

  • 1 Что такое розетка с заземлением
  • 2 Устройство розетки с заземляющим контактом
  • 3 Как работает заземление в розетке
  • 4 Виды розеток с заземляющим контактом
  • 5 Как подключить розетку с заземлением
  • 6 Как проверить наличие земли в розетке
    • 6.1 Самостоятельная проверка
    • 6.2 К вопросу о безопасности

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

  1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
  2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
  3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

  • Под ноги положить резиновый коврик.
  • Браться руками только за изолированные части.
  • Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Как подключить розетку и добавить электрическую розетку (сделай сам)

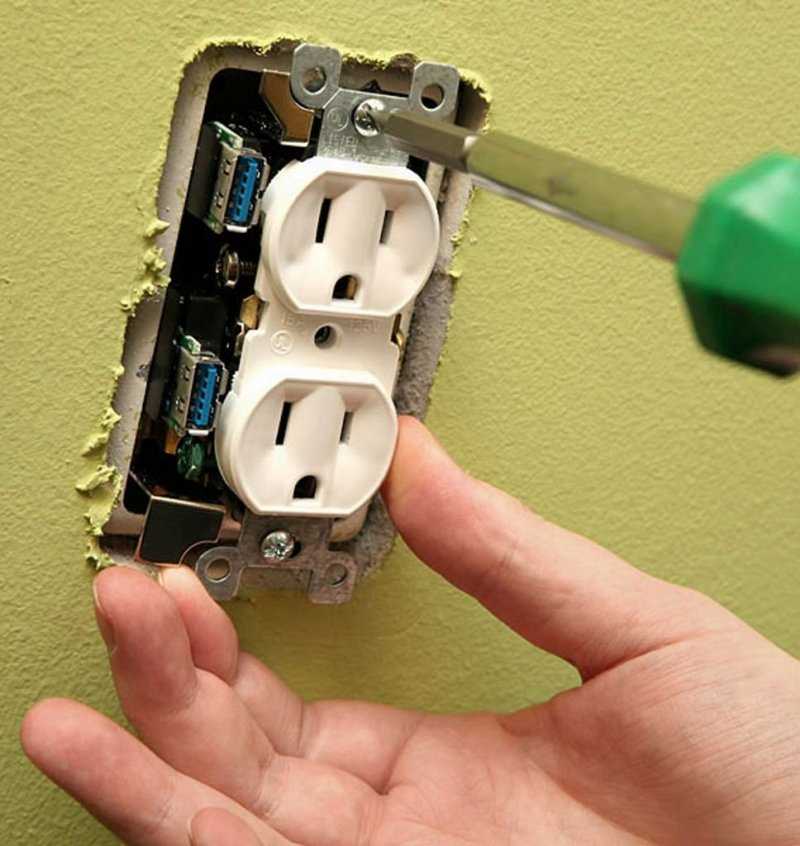

Используйте этот простой метод, чтобы установить новую электрическую розетку, не протягивая провода.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

Менее 20 долларов США

Введение

Избавьтесь от этих уродливых и зачастую опасных удлинителей. Вы можете быстро и легко добавить новую розетку, не разрывая стену, если у вас уже есть электрическая розетка на другой стороне стены. Никаких дополнительных отверстий. Никаких грязных патчей и перекрасок. Процедура, которую мы показываем здесь, позволила нам расположить телевизор по центру стены в гостиной, где не было розетки. Поскольку на другой стороне той же стены (выходящей в соседнюю спальню) уже была электрическая розетка, мы просто добавили новую розетку в общую комнату, получая питание от розетки в спальне.

Требуется инструменты

  • 4-в-1 отвертка
  • Drywall Saw
  • Плозослойки с иглой
  • Требук напряжения
  • Проволочная полоса/каттер

(9004

  • Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electereept.eept.eeplet
  • .
  • Коробка для переделки
  • Соединители проводов

Вам нужно найти источник питания

Этот метод работает только в том случае, если вы можете использовать электрическую розетку в качестве источника питания, которая находится напротив или почти напротив того места, где вы хотите, чтобы ваш новый розетка. Чтобы определить, как подключить розетку и можно ли безопасно использовать существующие электрические розетки, следуйте приведенному ниже списку.

Вы можете использовать другую электрическую розетку, когда:

  1. Если выключатель или розетка находятся в цепи, в которой часто перегорает выключатель или предохранитель. (Не усугубляйте ситуацию, добавляя в цепь еще одну розетку.)
  2. Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи. Чтобы определить номинальную мощность цепи, просто посмотрите на номер на ее выключателе или предохранителе на главном электрическом щите. Отключите цепь и проверьте выключатели освещения и другие розетки, чтобы точно определить, какие лампы или розетки подключены к данной цепи.
  3. Согласно большинству электротехнических норм, розетки на кухнях и в ванных комнатах должны быть подключены к отдельным 20-амперным цепям GFCI. Поэтому, прежде чем использовать метод, который мы показываем здесь, как подключить настенную розетку на кухне или в ванной, проконсультируйтесь с инспектором по электрике. Если вы добавляете розетку на кухню или в ванную, она должна быть защищена GFCI. Не подключайте новую розетку к розетке на кухне или в ванной.
  4. Коды
  5. также ограничивают количество проводов, которые могут входить в электрическую коробку или электрическую розетку, в зависимости от внутреннего объема коробки и сечения проводов. Показанные здесь методы добавления розеток основаны на наиболее распространенной проводке (провод 14 калибра в цепи на 15 ампер) и 18-куб. дюйм. коробка (типичные внутренние размеры составляют около 2 дюймов x 3-1/4 дюйма x 3 дюйма в глубину). Если цепь 20-амперная, что означает более толстый провод 12-го калибра, или если существующая коробка меньше 18 куб. дюймов, вы не сможете подключить новую настенную розетку, как показано здесь, если не замените существующую коробку на более крупную.
    Размеры пластиковых коробок выбиты на внутренней стороне сзади.

Всегда уточняйте требуемый размер коробки у местного строительного инспектора. В большинстве регионов для выполнения этих работ требуется разрешение местного строительного департамента. Это помогает обеспечить безопасную работу. Это 8 наиболее распространенных нарушений национального электротехнического кодекса.

Посмотрите это видео, чтобы узнать, как установить электрическую коробку в любой комнате вашего дома:

Безопасная работа

Прежде чем приступить к какой-либо части этого проекта, отключите питание цепи на главном электрическом щите, выключив выключатель или извлечение предохранителя.

Прежде чем прикасаться к оголенным проводам или клеммам на выключателе или розетке, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Если у вас старая проводка с тканевой изоляцией, вызовите электрика, чтобы он порекомендовал безопасные соединения.

При таком подключении розетки обычно нет заземляющего провода, и трудно отличить горячий провод от нейтрали, потому что оба покрыты черной изоляцией.

Проект шаг за шагом (5)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 17 июня 2020 г.

Похожие проекты

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильное выполнение соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

  1. Зачистить провод

    Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным.)

    Ель / Кевин Норрис

  2. Согните проволоку

    Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.

    Ель / Кевин Норрис

  3. Прикрепите провод к винту

    Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

    Ель / Кевин Норрис

  4. Замкнуть проволочную петлю

    Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

    Ель / Кевин Норрис

  5. Затяните винт

    Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

    Ель / Кевин Норрис

Электропроводка Розетки средней длины

Когда розетка расположена в середине цепи — с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе. Подсоедините каждый из двух других проводов к одной из клемм светлого цвета. Наконец, подключите оголенный или зеленый провод заземления к зеленому винту.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: одна с пометкой LINE, а другая с пометкой LOAD.

  • Если вы хотите, чтобы розетка обеспечивала защиту от замыканий на землю для устройств, расположенных после розетки, используйте клеммы LINE и LOAD, следуя схеме подключения производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств или если розетка находится в конце цепи (конец цепи), используйте только клеммы LINE, следуя схеме подключения производителя.
