Как подключить силовой кабель: схема, 5 ошибок монтажа

В статье расскажем, как подключить силовой кабель к щитку/аккумулятору/усилителю/розетке и т.д., рассмотрим схемы и инструкции. Промышленные предприятия производят большое количество разновидностей силовых кабелей и элементов цепи, через которые они подключаются:

• Распределительные щиты;
• Розетки, однофазные, трехфазные;
• Разъемы различной конструкции для бытового и промышленного оборудования;
• Аккумуляторы в сетях постоянного тока и другие.

Во всех случаях существуют особенности монтажных работ, которые рекомендуется соблюдать для качественного обеспечения контактов. Надежное соединение кабеля с другими элементами сети обеспечивает длительную и безаварийную эксплуатацию самой линии электропередач всех ее элементов и оборудования подключаемого к ней.

Содержание

1. Подключение силового кабеля к распределительному щиту
2. Разделка кабеля и подключение
3. Подключение силовых кабелей к розеткам
4. Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока
5. Подключение усилителя (сабвуфера) к автомобильному аккумулятору
6. Некоторые марки силовых кабелей
7. Ошибки при выборе кабеля и подключении
8. Часто задаваемые вопросы

Подключение силового кабеля к распределительному щиту

Перед прокладкой кабеля к распределительному щиту учитывается много факторов:

• Место расположения РЩ;
• Под открытым небом, в сухом помещении или с повышенной влажностью;
• Конструкция щита, места установки шин и элементов крепления кабеля;
• Места расположения вводных отверстий на корпусе РЩ для кабелей и другие моменты.

В первую очередь планируется, с какой стороны будет подходить кабеля к распределительному щиту. В пластиковых и металлических корпусах РЩ на производстве проштамповываются контуры технологических отверстий для ввода кабелей с нескольких сторон. Такая штамповка позволяет быстро открыть отверстие с нужной стороны. Обратите внимание, что по требованиям ПУЭ п.1.1.7 и 1.1.8 на улице под открытым небом или в помещениях с повышенной влажностью кабеля заводятся только с нижней стороны РЩ. Это снижает вероятность попадания влаги под внешнюю изоляционную оболочку и вовнутрь шкафа.

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

• Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

• В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока. Провода сечением до 10 мм² в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

Подключение проводов на колодки с зажимными болтами

При подключении кабеля к щитам трехфазной линии, требования к прокладке кабеля до шкафа и внутри остаются прежними, кроме маркировки нейтральный провод и заземления обозначаются буквой «N» цвета синий, голубой и «PEN» — желто-зеленый. Фазы обозначаются буквами «А» «В» и «С». Все кабеля маркируются с обеих сторон и обозначения проводов на обоих концах должно совпадать.  Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Подключение силовых кабелей к розеткам

Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.

Совет №1. Не рекомендуется устанавливать провода марки ПУНП, они удобны для прокладки, но очень редко соответствуют заявленным характеристикам. Это связано с недобросовестными производителями, 80% продукции на рынке имеет брак, в сплаве  занижен процент меди, тоньше слой изоляции и сечение проводов, много других несоответствий. Эти недостатки приводят к аварийным ситуациям, кабель не выдерживает расчетных токовых нагрузок, провода перегорают.

При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм². От распределительной коробки до розетки 2,5 мм², при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

Расключение проводов розеточной группы в распределительной коробке

В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке,  в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.

При этом надо иметь чувство меры, скручивать плотно, но не перетягивать до облома скрутки. В классическом варианте концы скруток в распределительных коробках свариваются сварочным аппаратом, понижающий трансформатор постоянного тока, с графитовым электродом. Но чаще всего монтажники не придерживаются этих технологий, скрутки просто изолируются изолентой или пластиковыми колпачками. Читайте также статью: → «Что лучше выбрать, скрутку или клеммник для соединения проводов?».

От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

Подключение группы розеток

Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

Подключение розетки к проводам в подрозетнике

Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

• Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
• Подключаются к зарядным устройствам;
• К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
• Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

• Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

• Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
• Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока. Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор. В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

• В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
• Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
• Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Таблица подбора сечения проводов с учетом мощности и расстояния

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

Схема подключения усилителя к аккумулятору и остальным элементам

Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

Подключение проводов питания к усилителю от аккумулятора

От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

Совет №2. Провода управления и динамиков не рекомендуется прокладывать параллельно, рядом с проводами питания. Это приведет к помехам и искажению воспроизведения звука.

Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм² и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

Некоторые марки силовых кабелей

Производители делают большое количество марок проводов с многожильными проводами, но для подключения бытового, промышленного оборудования и отдельных сооружений большим спросом пользуются только несколько видов. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что  токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции,  «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка		Число жил		Сечение, мм2
АВВГ		1…4 (круглые)		1,5… 240
АВВГ		3-4 (секторные)		70… 240

АВК.  Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с  многожильной структурой.

Основные параметры СИП-4:

Число и  сечение  жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395



Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

• А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
• В – виниловая изоляция проводов;
• ББ – бронированные стальные ленты;
• Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
• Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета  делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм². На промышленных объектах сечение может достигать 300 мм² и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм		Масса 1 км кабеля, кг
			АВБбШв		АВБбШв нг
	~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V



3х4	15. 5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Совет №3. Не рекомендуется АВБбШв/ВБбШв использовать в навесных воздушных конструкциях, он имеет большой вес и дорого стоит.

Ошибки при выборе кабеля и подключении

• Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
• При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.
• Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
• После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах. Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
• Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной. Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.

Часто задаваемые

вопросы

Вопрос №1. Можно алюминиевые провода от АВВГ подключать к аккумулятору?

Нет, особенно к кислотному, будут большие потери по току из за разности сопротивлений на переходах. Контакты свинцовые, клеммы могут быть медные, а провода алюминиевые.

Вопрос №2. В автомобиле усилитель с питанием 220В можно подключить через инвертор 12/220В?

Практически можно, но лучше использовать аппаратуру на 12В в целях экономии энергии и безопасности.

Вопрос №3. Каким проводом лучше подключать сварочные аппараты?

Можно многожильным ВВГ, но лучше с резиновой изоляцией КГ, сечение рассчитывается исходя из мощности аппарата.

Вопрос №4. От ЛЭП к РЩ дома, какой кабель лучше использовать?

Лучше всего марки СИП сечением 10 – 16 мм2, этого вполне достаточно, меньше расходов на прокладку, на расстоянии до 20м дополнительной тросировки не требуется.

Вопрос №5. Кабель проходит по бетонному забору, постоянно подключаются, воруют электроэнергию, портят изоляцию, как этого избежать?

Можно конечно кабель закапать, или пустить по воздушной линии, если это дорого или невозможно, самый лучший вариант установить кабель марки АВК. Его конструкция исключает возможность несанкционированного подключения, на неконтролируемых участках.

Оцените качество статьи:

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

  При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

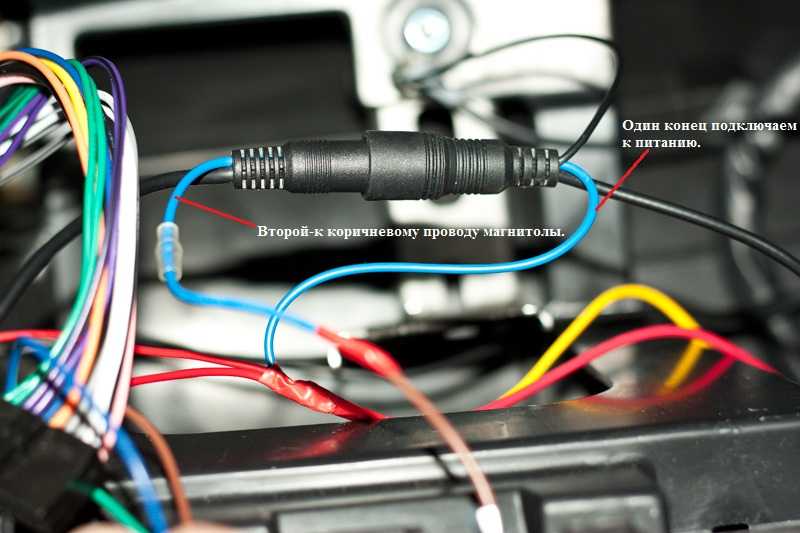

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

 Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.



Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений.  Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

 Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

 Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
 К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.


Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
 Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Как соединить провода 6 разными способами

Полное видео смотрите на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам рано или поздно придется соединить несколько проводов.

Существует несколько различных способов подключения небольших проводов. Некоторым требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть разных способов, один из которых позволяет в дальнейшем легко отсоединить провода.

Внимание: не подключайте провода сетевого напряжения (120/240 В) любым из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экран. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. На самом деле я использовал канцелярский нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это занимает много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом появилось что-то еще, а потом еще что-то и еще, и это просто никогда не кончалось. Сделайте себе одолжение и просто купите один прямо сейчас. Они не такие дорогие, и даже более дешевые работают лучше, чем резать пальцы.

Далее, наличие чего-то, что держит провода на месте, также значительно облегчит вашу работу. Подойдет все, что может удерживать провод, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете распечатать один из множества таких держателей на 3D-принтере.

Естественно, если вы будете делать это часто, вам лучше всего подойдет подходящая подставка для пайки. Вам не нужно тратить на это много денег. Тот, что у меня есть, стоил менее 10 евро и даже поставляется с увеличительным стеклом и встроенным светом.

Наконец, если вам нужно соединить провода на месте, я бы порекомендовал распечатать этот ручной держатель. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Соедините все вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме как для очень краткосрочного решения, пока вы не сможете установить лучшее соединение. Начните с скручивания проволочных прядей как можно туже.

В завершение наклейте изоляционную ленту вокруг скрученной части для изоляции. Лента также обеспечит некоторую прочность, удерживая два провода вместе.

Пайка

Намного лучше спаять провода вместе. Скрутите пряди, как и раньше, используйте что-нибудь, чтобы зафиксировать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который затем помещается под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только касайтесь проводов.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг места соединения и используйте термофен. Трубка усадит и изолирует провода, а также скрепит их.

Пайка и герметизация разъемов

Следующий метод представляет собой комбинацию предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг места соединения и нагрейте. Припой в середине должен плавиться и течь по проводам, а трубка должна сжиматься и держать все на месте.

Простое и эффективное решение, но коннекторы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные соединители для проводов

Используя вставные соединители для проводов, достаточно просто вставить оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать коннектор на одном конце, чтобы в него можно было вставить что-то прочное.

Вероятно, это лучший вариант, если вам нужно соединить несколько проводов. сразу, так как вы можете купить коннекторы с более чем двумя слотами.

Разъемы Dupont

Возможно, вы уже знакомы с разъемами Dupont, поскольку они используются во многих электронных устройствах, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете заменить что угодно за считанные секунды.

Недостатком является то, что они сложнее в сборке и требуют специальных инструментов и соединителей. Вам нужно будет купить разъемы «папа» и «мама», а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество пазов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный обжимной инструмент, который подходит для разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют другие матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам придется купить специальный обжимной инструмент Dupont.

Вентилятор на моем принтере — отличный пример того, когда вы должны использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я могу легко заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и вдавливаете контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального. Эти разъемы не совсем дешевые, и они «повреждают» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам придется сначала отрезать конец. Если провод изначально был коротким, возможно, вам его не хватило.

Подключение и соединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Содержание

• 1 Краткое описание
  • 1.1 Безопасность
• 2 Почини, пока не сломалось!
• 3 Винтовые, зажимные и пружинные клеммы
  • 3.1 Соединение сетевых кабелей
  • 3.2 Соединители шоколадных блоков
  • 3.3 Соединители с пружинными клеммами
• 4 Пайка
  • 4.1 Пайка проводов для наушников
  • 4.2 Термоусадочные втулки под пайку
• 5 Обжим
  • 5.1 Обжим своими руками
• 6 Соединители с врезной изоляцией
• 7 Изоляция соединений

Резюме

Часто во время ремонта требуется подключение или повторное подключение проводов. Возможно, идет замена изношенного шлейфа или вышедшего из строя термопредохранителя. Просто скрутить провода вместе вряд ли когда-нибудь будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Если провода находятся под сетевым напряжением, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить натяжение соединения.

Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может привести к повреждению других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини пока не сломалось!

Очень распространенная неисправность — это обрыв кабеля наушников в месте его входа в штекерный разъем. Если внешняя изоляция начинает трескаться, вы попали в долг! Простое решение — починить его с помощью Sugru. Он поставляется в формуемой форме, похожей на замазку, и застывает в течение 24 часов до синтетического каучука. Сформируйте немного вокруг кабеля, чтобы защитить поврежденный участок, придавливая его к разъему, чтобы предотвратить движение и постепенно утончая от разъема, избегая любой точки, в которой кабель может быть сильно изогнут.

Винтовые, зажимные и пружинные клеммы

Вероятно, самым старым методом соединения проводов является винтовая клемма. Головка винта может удерживать провод непосредственно или, что предпочтительнее, под шайбой, или винт может зажимать провод в отверстии латунной клеммы.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скрутив их вместе или, что еще лучше, нанеся немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать полвитка вокруг винта, и всегда оборачивайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы вы могли согнуть оголенный конец вдвое, чтобы обеспечить достаточное сцепление винта. В качестве альтернативы нанесите припой на многожильный провод.

Соединение сетевых кабелей

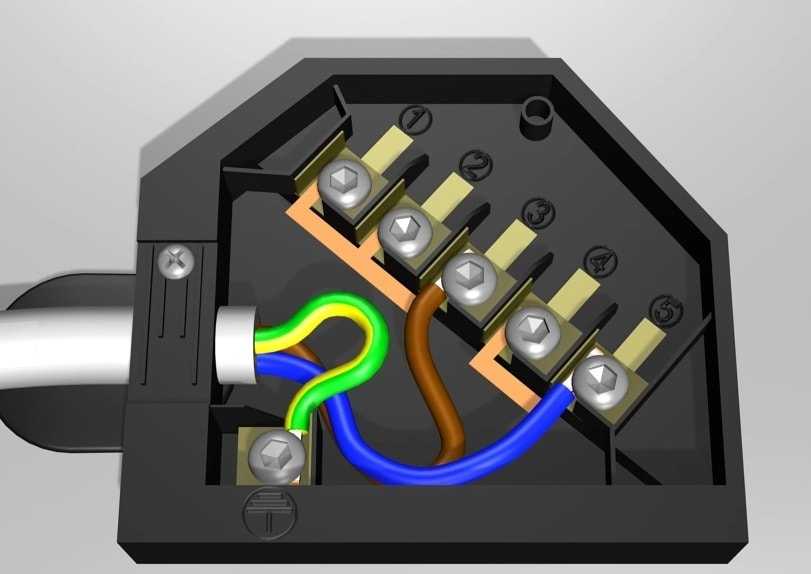

Соединительная коробка с винтовыми клеммами для соединения сетевых кабелей. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ безопасного соединения двух гибких сетевых проводов — это встроенная соединительная коробка с винтовыми клеммами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все входящие в нее кабели закреплены по длине кабельными зажимами, часто прибитыми к балке.

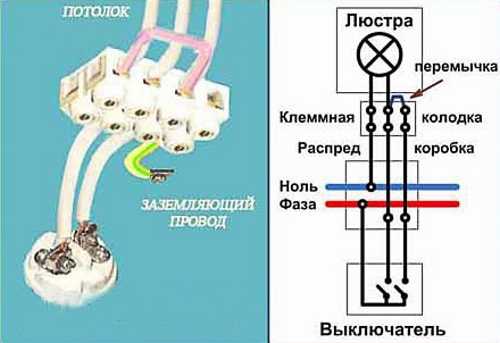

Соединители шоколадных блоков

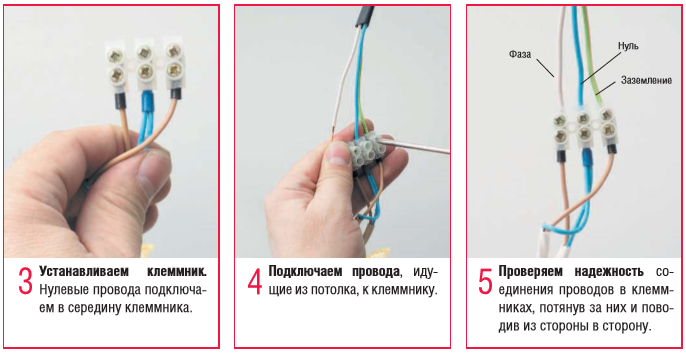

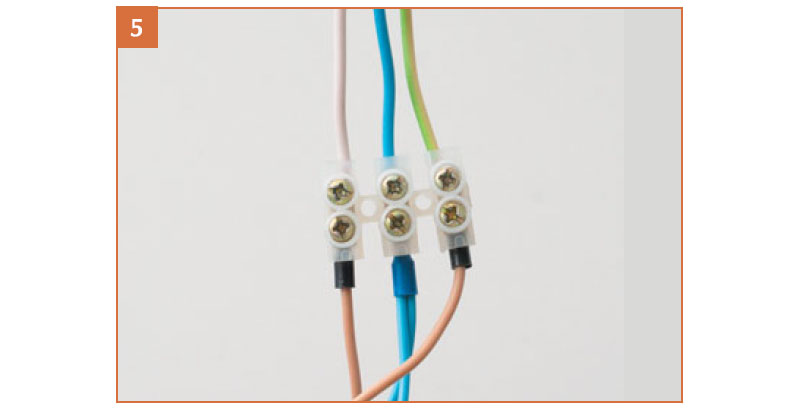

Соединитель шоколадных блоков. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в соответствии с количеством проводов, которые необходимо соединить. Они полезны для подключения проводов низкого напряжения, но не имеют формы кабельного зажима, поэтому их следует использовать только для сети, если вы можете гарантировать, что кабели не будут натянуты. Они содержат отверстие между каждой парой разъемов, которое можно использовать, чтобы привинтить их к прочному основанию.

Соединители Choc Block бывают разных размеров, например 3A, 5A, 15A и т. д., но единственное, что важно, это убедиться, что они достаточно велики, чтобы в них можно было вставить провод, и, что более важно, чтобы провод был достаточно большим, чтобы его можно было захватить винт. Вы всегда можете снять немного дополнительной изоляции и сложить провод вдвое, чтобы винт лучше держался.

Если позволяет место, эти соединители могут быть полезны при замене плавкого предохранителя, который может перегореть от тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до того, как сработает термопредохранитель.

Соединители с пружинными клеммами

Соединитель с пружинными клеммами.

Их существует несколько типов, и с их помощью можно выполнить быстрое и простое соединение без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в моделях поездов, обеспечивая простой способ подключения или отключения так часто, как это необходимо. Полезно нанесение припоя на оголенный конец многожильного провода.

Набор соединителей Wago.

9Соединители Wago 0004 — это распространенная запатентованная форма пружинных соединителей, которая бывает нескольких различных типов. Они предназначены для соединения двух или более проводов, для сети или для низкого напряжения. У некоторых есть рычаг, который можно поднять или нажать, чтобы освободить пружину, но с другими вы просто вставляете проволоку внутрь, и нет никаких видимых средств для ее освобождения. Хитрость с ними заключается в том, чтобы скручивать проволоку вперед и назад, сильно натягивая ее.

Пайка

Соединение пайкой – провода сращиваются вместе (предпочтительный метод).

Паяное соединение — провода скручены вместе (не очень хорошо).

Скручивание проводов вместе и пайка часто является лучшим методом, но есть два способа сделать это. Если возможно, вы должны скрутить провода в линию перед пайкой, так как это делает соединение более прочным (и более аккуратным), чем скручивание концов вместе. Для этого требуется снять изоляцию с большей длины, и это может быть сложно, если провода различаются по диаметру или если один многожильный, а другой одножильный.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс из флюсовой ручки никогда не причиняет вреда и часто облегчает процесс, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль необходимо соскоблить или сжечь. Если немного останется, это часто не имеет значения и может расплавиться с припоем. На самом деле некоторые проволочные эмали «пропаяны» и предназначены для плавления вместе с припоем, но обычно помогает первоначальная царапина, чтобы начать.

Пайка проводов для наушников

Для проводов наушников используется особый вид сверхгибкой проволоки, состоящей из множества отдельных тонких жил, покрытых эмалью.

Три разъема для стереонаушников или четыре разъема для стереогарнитуры выполнены из эмали разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль может плавиться в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь не сломать ни одной нити при этом. В качестве альтернативы вы можете сжечь эмаль пламенем.

Термоусадочные втулки для пайки

Если у вас нет под рукой паяльника, простое решение — использовать термоусадочные втулки для пайки. Они содержат кольцо низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что зачищенные концы проводов чистые, чтобы принять припой. Пропустите по одному проводу с каждого конца так, чтобы они перекрещивались в кольце припоя, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает муфту, чтобы изолировать соединение.

Обжим

Обжимной соединитель.

Опрессовка выполняется быстро и легко, и обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор обжимных соединителей стоят недорого.

Обжимные соединители имеют несколько размеров с цветовой маркировкой, и важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, набор ассорти обычно содержит различные лепестковые, кольцевые и цилиндрические соединители, которые широко используются в автомобильной электрике.

Некоторые обжимные соединители, такие как показанный на рисунке, снабжены термоусадочной втулкой. Это можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью тепловой пушки это герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двух соединяемых проводов.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо дергайте обжимное соединение после его изготовления, чтобы убедиться, что оно надежное.

Самостоятельный обжим

Стандартные обжимные соединители чаще всего имеют большие размеры, используемые в автомобильной электрике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным наконечником в фене, паровом утюге или чайнике. Пайка не рекомендуется, так как тепло от паяльника может привести к перегоранию сменного термопредохранителя.

В качестве альтернативы можно использовать узкие медные или латунные трубки, которые можно приобрести у поставщиков моделей. Выберите размер, в который удобно помещается провод. Отрежьте короткую длину, прокатив ее по плоской поверхности под лезвием канцелярского ножа, чтобы надрезать ее, а затем отломите. Вставьте по одному проводу в каждый конец и раздавите трубку на каждом проводе с помощью острогубцев или тупых кусачек (но если вы используете кусачки, будьте осторожны, чтобы не разрезать трубку).

N.B. Испытание на перетягивание, возможно, еще более важно для самодельного обжима.

1. Прокрутите медную или латунную трубку под канцелярским ножом, чтобы надрезать ее.

2. Отрежьте требуемую длину трубки.

3. Вставьте зачищенный провод в трубку и раздавите его.

Соединители с прорезью изоляции

Соединитель Scotchlok.

Соединители Scotchlok содержат кусок металла, который прорезает изоляцию и вгрызается в медный проводник. Они обычно используются в автомобильной электрике для соединения силовых проводов с целью поставки дополнительных аксессуаров. В них есть два отверстия для двух проводов, одно открытое сбоку, что позволяет надеть его на существующий провод, а другое — глухое отверстие для подключения провода к аксессуару. Если сжать его плоскогубцами, металлический кусок прорежет изоляцию обоих проводов и установит соединение. Откидной клапан позволяет закрыть его.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для соединяемых проводов, чтобы он полностью прорезал изоляцию, не повредив медный провод внутри.

Изоляция ваших соединений

Некоторые типы соединителей являются самоизолирующими, если ни один из неизолированных проводов не оголен, но с другими вам обычно потребуется обеспечить некоторую форму изоляции.

• Лента из ПВХ является самой простой и легкой, но не обязательно самой аккуратной. НИКОГДА просто не перевязывайте треснувший шнур питания ПВХ-лентой.
• Термоусадочная трубка — отличный метод. Он поставляется в различных размерах и цветах, предварительно нарезанный или в виде непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр соединения, которое необходимо изолировать, и не забудьте надеть его на один из проводов перед их соединением! Если пайка, держите его подальше от утюга. Когда вы будете готовы, наденьте его на соединение и нагревайте с помощью тепловой пушки, пока он полностью не усядется. Если у вас нет термофена под рукой, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы он не коснулся паяльника.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе для наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений будет завязать поводок узлом с обеих сторон соединения, чтобы дать Sugru что-то, за что можно было бы держаться.
• Заземляющий провод в типах сетевых кабелей, предназначенных для стационарной прокладки, часто неизолирован. Имеется зеленый и желтый полосатый кожух, который можно надеть на сетевую розетку или настенный выключатель, чтобы он не соприкасался с токоведущим соединением. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования там, где следующий ремонтник может сбить с толку, думая, что это заземляющий провод, хотя это не так.
