Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

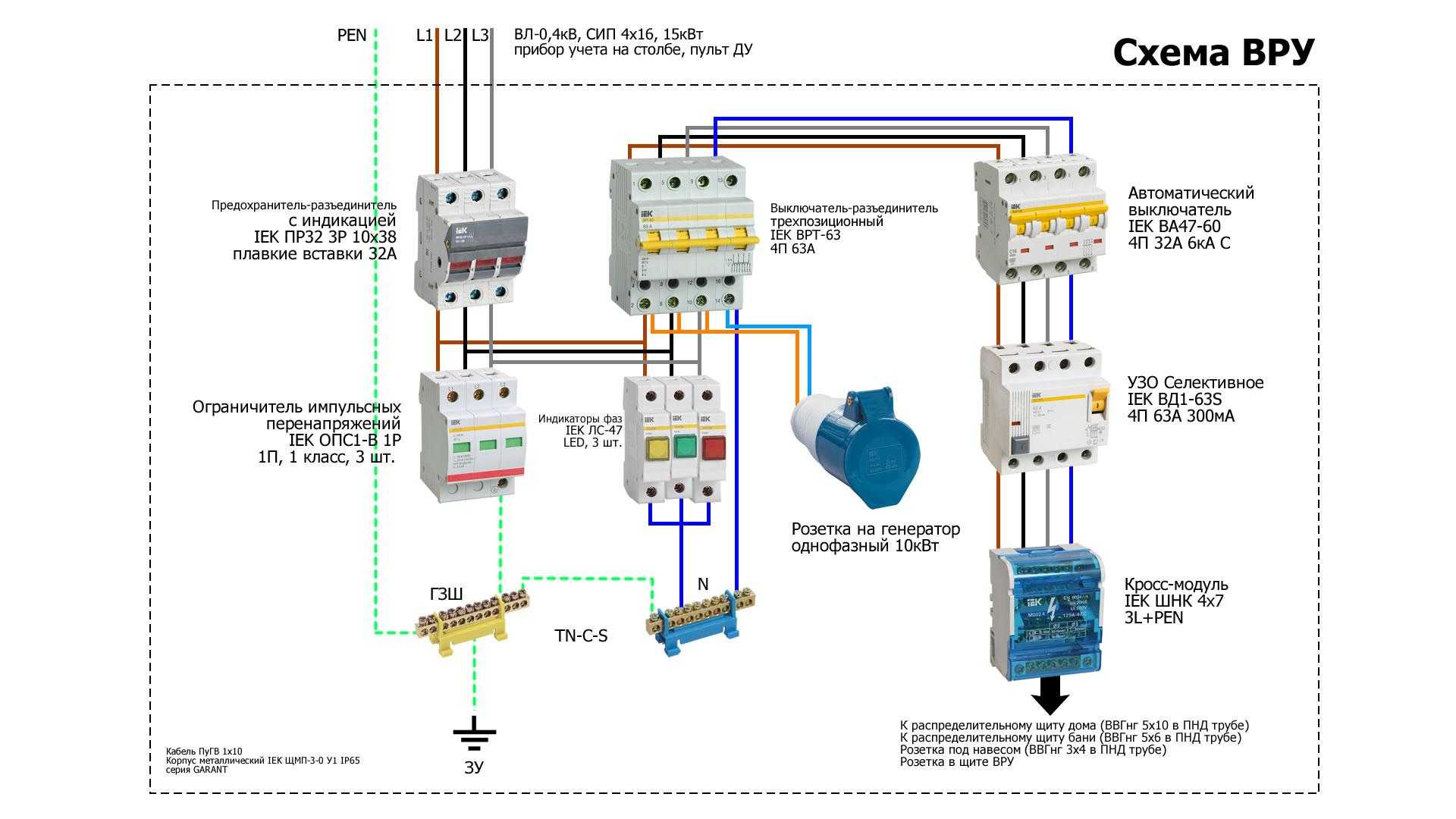

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

  • пакетник;
  • электросчетчик;
  • автоматы;
  • нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

[perelink1]

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

[ads-pc-1][ads-mob-1]

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

[perelink2]

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

https://youtu.be/q-7Y6tjBClk

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

[perelink3]

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.
