Как подключить выключатель с подсветкой

Главная » Назначение освещения » Квартира и офис

Автор: Школа светодизайна MosBuild

Как работает выключатель с подсветкой? Разобраться несложно, так как схема подключения его довольно проста.

Содержание

Принцип работы
Виды переключателей
Как установить выключатель?

Принцип работы

Всем знакома такая история: заходишь в темное время суток в комнату и трудно сразу найти клавишу на стене, чтоб включить свет. Когда находится заветная кнопка, мы включаем освещение. Возникает мысль: нужно установить выключатель с подсветкой. Подобные устройства уверенно занимают свое место на рынке светотехнической продукции. Они имеют высокую степень надежности, хороший дизайн, удобство в эксплуатации.

Устройство выключателя с подсветкой довольно простое.

Идея заключается в том, что при выключенной лампочке пластмассовый корпус коммутирующего элемента светится, и его легко можно найти в темноте. Принцип действия основан на элементарных законах физики. Схема выключателя света оснащена индикатором в виде светодиода, светодиодом или неоновой лампочкой. Когда отключено освещение, контакты выключателя разомкнуты, ток при этом должен потечь по цепи индикатора, установленного параллельно, и включить подсветку. Вся задача состоит в том, чтоб правильно рассчитать сопротивление резистора.

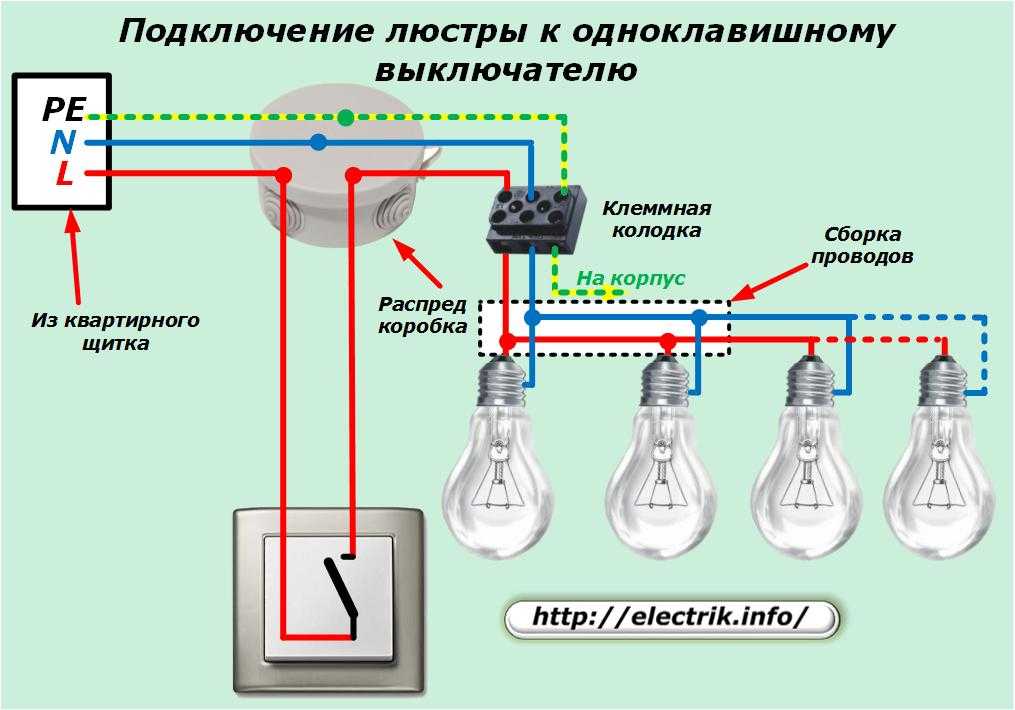

Схематично подключение выключателя с подсветкой изображено на рисунке.

Подключение выключателя

Виды переключателей

Выключатели света с подсветкой бывают следующих видов: кнопочные, сенсорные, клавишные и поворотные. Наиболее широкое применение получили устройства с клавишами. Сенсоры дороже обычного переключателя, поэтому используются редко. Последний тип считается устаревшим и применяется не очень часто.

По количеству управляемых электрических цепей они в свою очередь подразделяются на выключатели с одной клавишей, с двумя и с тремя.

Одноклавишный выключатель с подсветкой применяется для выполнения коммутации одной цепи и укомплектован встроенным диодом.

Двухклавишный выключатель с подсветкой применяется для светильников, имеющих несколько лампочек. Иногда двойной выключатель ставится на входе в туалет и ванную. Здесь для удобства тоже актуальна ночная подсветка.
Если нужно объединить гораздо большее количество электрических цепей, тогда берут несколько штук и комбинируют, устанавливая их в блоки.

Особое внимание необходимо уделить такому виду коммутаторов, как проходной выключатель с подсветкой. Он устроен немного иначе, чем стандартное устройство, и дает возможность управления несколькими схемами из разных мест. Область их применения – помещения с большими площадями и несколькими входами. Механизм такого выключателя имеет подвижный контакт, который всегда используется при разрыве электрической цепи. При использовании кнопки «вкл/откл» подвижная часть устройства перебрасывается от одного контакта к другому, обеспечивая работу другого участка.

Бывает как одинарный, так и двойной выключатель подобного типа. На рисунке изображена схема его подключения.

Схема подключения проходного выключателя

Фаза подведена ко второму выключателю, контакты первого и второго переключателя соединены между двумя кабелями. Конец фазного провода с первого переключателя подсоединен к лампе. При отключении замыкающего элемента светильник не горит. При установке первого выключателя в положение «вкл» появляется замкнутый контакт, и свет в лампе загорится, а если подать сигнал со второго, то погаснет.

Удобно размещать такие схемы включения на лестницах, чтоб можно было управлять освещением как сверху, так и снизу. Чтобы избежать вероятности падения со ступенек в темноте, как раз и рекомендуется оснащать их подсветкой. Удобнее всего использовать готовые выключатели на светодиодах.

Как установить выключатель?

Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.

Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.

Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:

с индикатором из неоновой лампы;
со светодиодом.

Схема выключателя с подсветкой с использованием светодиода и резистора

Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.

И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.

Подсветка

Понравилась статья? Поделиться с друзьями:

Выключатель двухклавишный с подсветкой/индикацией — 10 AX — 250 В~. Цвет Белый. INSPIRIA от Legrand. 673630

Выключатель двухклавишный с подсветкой/индикацией Legrand Inspiria для скрытого монтажа, цвет «Белый», номинальный ток 10 А, напряжение ~250В. Предназначен для установки в электрических сетях жилых и общественных зданий и используется для управления приборами освещения, вентиляции и т. д. Используется для независимой коммутации двух нагрузок с одного места. Оснащен двумя светодиодными лампами для подсветки или индикации.

Особенности изделия:

— Компактный механизм с глубиной всего 20 мм. комфортно размещается в различных монтажных коробках.

— Материал клавиш — глянцевый пластик АБС, стоек к выгоранию и загрязнениям.

— Все токоведущие части выключателя имеют защиту от случайного прикосновения.

— Безвинтовые зажимы для присоединения проводов обеспечивают быстрое подключение и отключение, гарантируют надежное и долговечное соеднинение и не требуют обслуживания.

— Удобные широкие толкатели облегчают работу по демонтажу провода.

— Улучшенная эргономика снижает вероятность искрения при коммутации светодиодов.

— Ход клавиши короткий, не громкий.

— Две универсальные LED-лампы белого цвета с низким энергопотреблением 0.125мА и возможностью замены

— Благодаря свободной схеме подключения, лампа подсветки либо облегчает ориентирование в темноте, либо информирует о включении нагрузки.

— Клавиши оборудованы линзами для заметного светового сигнала подсветки или индикации Особенности серии Inspiria: Суппорт и корпус механизма изготовлены из высококачественного поликарбоната, обладают высокой прочностью, не проводят электрический ток, не поддерживают горение. Специальный профиль внешнего контура суппорта обеспечивает простоту выравнивания и безошибочность многопостового монтажа. Скрытые острые крепёжные лапки с широким углом раскрытия обеспечивают травмобезопастный монтаж и надёжную фиксацию в монтажной коробке. Удобная и информативная маркировка сокращает время на подготовку проводов.

Характеристики товара
Артикул	673630
Штрих-код	3414972006743
Бренд	Legrand
Серия	Inspiria
Страна производитель	Россия 🇷🇺
Тип изделия	Выключатели
Габаритные размеры	75. 8 мм. х 75.8 мм. х 41 мм.
Цвет	Белый
Материал	Пластик
Свойство материала	Термопласт
Способ крепления	В распор и на шурупах
Схема подключения	Нормально открытый контакт
Номинальное напряжение	250 В~
Номинальный ток	10 А
Ударопрочность по стандарту EN 50102	IK04
Степень защиты IP	IP20
