Как подключить двойной проходной выключатель схема подключения: Подключение двухклавишного проходного выключателя, схема

Подключение двухклавишного переключателя света

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам «L1» и «L2», в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

СОДЕРЖАНИЕ:

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

• на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
• три контактные группы — один ввод и два вывода;
• трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

• к каждому переключающему устройство подводится нулевой и фазный провод;
• перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
• при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

1. Управление одним источником света из разных частей помещения.
2. Безопасность применения.
3. Легкость монтажа и настройки.
4. Небольшая себестоимость и, как следствие, низкая цена.
5. Экономия электричества.
6. Надежность в эксплуатации.
7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

1. При незнании главных отличий их легко спутать с обычным выключателем.
2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

1. Подключите к светильнику заземляющий и нулевой провод.
2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также:

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

1. Подведите нулевой провод к лампочке.
2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

1. Со вводной коробки подайте ноль сразу на лампочку.
2. Фазу с коробки подключите ко входу первого проходного переключателя.
3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

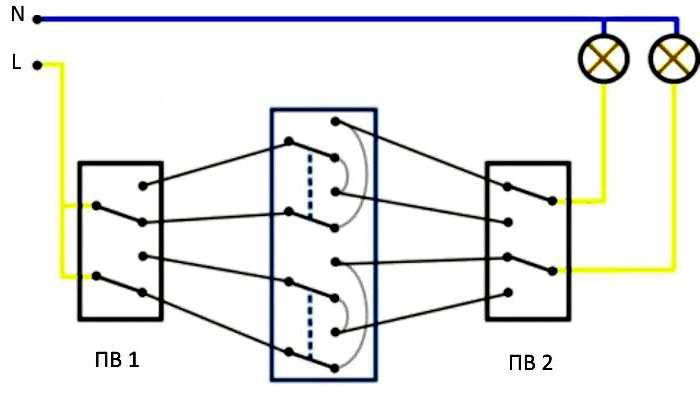

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

1. ВВГнГ-3х1,5.
2. ШВВП-3х1,5.
3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
4. Количество кнопок: одна или две.
5. Наличие индикатора — есть или нет.
6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
8. Количество модулей — один или два.
9. Число постов — один или два.
10. С рамкой или без.
11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
12. Заземление — предусмотрено или нет.
13. Максимальный ток — от 2 до 100 А.
14. Серия — более 50 разных вариантов.
15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
2. Снимите клавишу с клипсами.
3. Демонтируйте электрическую часть.
4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
5. Срежьте одну из площадок общей группы.
6. Соберите девайс и убедитесь, что он работает правильно.
7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

• Фаза.
• Перекидные контакты.
• Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

1. Фаза подключается к L.
2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

• с АВ освещения распределительного щитка;
• на первый переключатель;
• на второй переключатель;
• на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

1. Белая — фазный.
2. Синяя — нулевой.
3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
2. Объедините заземляющие жилы (если они предусмотрены).
3. Подключите желто-зеленый провод к корпусу светильника.
4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
3. Два других проводника объединяются друг с другом в распределительной коробке.
4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

3-ходовой переключатель Схема подключения, подключение, работа Полное объяснение

РАБОТА 3-ХОДОВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Как они работают?

Трехпозиционный переключатель имеет четыре винтовых контакта: один для заземления, один для общего контакта, а два других контакта являются контактными. Внутри выключателей есть трасса для потоков электроэнергии. Это связано с переключением на ручку. Когда мы щелкаем ручкой переключателя, дорожка переключается между двумя терминалами для пассажиров. Это изменит поток электричества, и мы сможем управлять светом.



Цепь 1: свет после выключателей



В этой схеме мы будем искать свет после выключателей. Наконец, свет установлен в цепи. Для этой цепи требуются следующие детали: 4 * проводных разъема, 2 * 3-позиционных переключателя, 1 светильник, 1 лампа, 2 распределительных коробки, 1 потолочная коробка, 3-проводной кабель, 2-проводной кабель, 2 распределительная коробка.

Горячий черный провод подключается от входящего источника питания и подключается к общей клемме переключателя2. Затем от путешественника черный кабель подключается к левому путешественнику2 в коммутаторе3. От общей клеммы выключателя3 к потолочной коробке к светильнику.

Возьмите красный провод от правой клеммы переключателя от переключателя 2 и протяните его к правой клемме переключателя к переключателю 3.

Входящий нейтральный провод входит в разъем, который подключен к распределительной коробке переключателя 2. От этого соединителя проводов проходит белый провод и подключается к распределительной коробке 2. Затем подсоедините последний белый провод от проводной клеммы переключателя 3 и возьмите его над потолочной коробкой. на светильник, чтобы замкнуть цепь.

В целях безопасности мы подключаем провод заземления от входящего источника питания, подключая его к проводному разъему распределительной коробки 1. Затем прокладываем провод заземления от клеммы заземления переключателя 2 и подключаем этот разъем заземления. Подключаем разъем заземляющего провода от распределительной коробки 1 в разъем провода к распределительной коробке 2. Затем прокладываем заземляющий провод от распределительной коробки 2 к выключателю 3 разъема заземляющего провода. Наконец, металлическая потолочная коробка, мы протянем заземляющий провод от заземляющего винта и подключим заземляющий провод в распределительной коробке 2.

Когда мы питаем цепь, электричество поступает от горячего провода и проходит от переключателя2 по черному контактному проводу к переключателю3. Переключатель 3 — цепь оппозиции разорвана и свет выключен.

Когда мы щелкаем выключателем3, дорожка меняет направление, и электричество течет через выключатель3 через свет и обратно по нейтральному проводу.

Поиск и устранение неисправностей трехпозиционного переключателя

Пожалуйста, включите JavaScript

Поиск и устранение неисправностей трехпозиционного переключателя

Мы переключаем переключатель 2, электричество течет через переключатель 2 и красный контактный провод, но это останавливает переключатель 3, так как дорожки отключаются при переключении переключателя 3, и мы снова замыкаем цепь. 2* светильник, 1 лампа, 2 распределительных щитка, 5 разъемов для проводов, изолента.

От входящего источника питания подсоедините черный контактный провод с общим контактом2, затем протяните черный контактный провод от левого контактного переключателя2 к проводному разъему потолочной коробки. Затем мы запускаем другой черный провод от проводного разъема, подключаемого к левой клемме переключателя swith3.

Затем прокладываем красный провод к правому проводу переключателя2, подключаем его к проводному разъему потолочной коробки. Проложите еще один красный провод от проводного разъема к правой клемме переключателя 3.

Теперь подведите нейтральный провод от входящего источника питания к проводному разъему между распределительной коробкой 1. Пропустите еще один нейтральный провод от проводного разъема через потолочную коробку и подключите к светильнику. Протяните третий белый провод от клеммы светильника к общей клемме выключателя 3. Оба конца этого провода заизолируйте черной изоляционной лентой до изношенных гильз, что указывает на то, что кабель находится под напряжением.

Для безопасности цепи подводим провод заземления к проводному разъему. Подсоедините переключатель клеммы заземления 2 к проводному разъему и протяните другой провод заземления от проводного разъема и подведите его к проводному разъему в потолочной коробке, поскольку потолочная коробка сделана из металла и соединяется с землей. Наконец, от заземляющего выключателя 3 протяните заземляющий провод от заземляющей клеммы, чтобы подключить заземляющий разъем в потолочной коробке.

В полной цепи у нас есть двухжильный кабель на входе в распределительную коробку 1 между выключателем 2 и выключателем 3, светильник имеет три провода.

Если мы запитываем цепь, электричество течет через горячий провод через выключатель 2 через потолочную коробку к концевому выключателю 3, но цепь размыкается в выключателе 3, свет гаснет.

Когда мы щелкаем выключателем3, электричество течет через выключатель3 через свет и обратно через нейтральный провод. Щелкнув переключатель 2, электричество снова сделает переключатель 3 через красный проводник и может пройти через переключатель 3, но мы щелкнем переключатель 3, он снова замкнет цепь, и свет загорится.

Цепь 3: свет перед выключателями



Для этой цепи требуются следующие детали; это 2-3-позиционные выключатели, 4-проводные разъемы, 1-светильник, 1-лампа, 1-потолочная коробка, 2-распределительные коробки, 3-проводной кабель, 2-проводные кабели и изолента.

Подвести провод питания к потолочной коробке и подключить к проводному разъему. Проложите белый провод от проводного разъема к этому проводному разъему в распределительной коробке 1. Оба конца этого провода изолируйте черной лентой в горячем состоянии, чтобы указать, что провод находится под напряжением. Проведите еще один белый от проводного разъема, соедините общий вывод переключателя 3, снова пометьте черной лентой. Протяните красный контактный провод от правой клеммы переключателя 3 и подключите к правой контактной клемме переключателя 2. Протяните черный контактный провод между левыми контактными контактами двух переключателей от переключателя 2. Протяните черный провод от общей клеммы, чтобы подключить клемму светильника.

Для завершения цепи подведите нейтральный провод и подключите клеммы светильников. Чтобы сделать цепь безопасной, подведите провод заземления и подключите к разъему провода на потолочной коробке. Потолочная коробка металлическая, соединяется с заземляющим винтом. Проложите еще один провод заземления между проводным разъемом в распределительной коробке 1, оттуда подключите клемму заземления переключателя к проводному разъему. Наконец, протяните заземляющий провод от заземляющей клеммы выключателя 3 через разъем заземляющего провода.

В полной цепи двухжильный кабель на входе перед потолочной коробкой и двухжильный кабель перед первым выключателем и трехжильный кабель перед вторым выключателем.

Когда мы запитываем цепь, электричество может течь через горячий провод в белый провод к выключателю3, он проходит более длинный путь до остановки выключателя2. Переключатель 3 Теперь электричество проходит через переключатель 3 через осветительную арматуру и возвращается обратно через нейтраль.

Выключатель2 Электричество не может пройти через выключатель, поэтому выключите свет. Снова поверните переключатель 3, и цепь замкнется, и загорится индикатор.





Содержание/изображение Кредит : https://www.youtube.com/watch?v=_u5ORnhqn8g





Подключение трехпозиционных переключателей. Часть 1

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения трехходового переключателя

Схемы трехходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на сайте Спросите электрика:
Ваш веб-сайт потрясающий! Прасад из Нью-Йорка, Нью-Йорк

Схемы подключения 3-позиционного переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлению(ам) обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль = «очистить: слева»>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводу по мере необходимости.

Проводка трехпозиционного выключателя освещения

3-ходовое переключение обеспечивает переключение из двух мест

3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку осветительных приборов. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Узнайте, как правильно подключить провода! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы для домашней электрической проводки Типы выключателей света и управления освещением. Как они проводят Диаграммы проключения для выключателей света 3-й коммутаторы Wiring 4-way 9911111111111111111111111121111111111211112111111211111111111111211121112111211121112111212111212119н Диммерные выключатели Как сделать светильники своими руками . …и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Фиксация проводки трехходового выключателя освещения Как подключить провода к 3-позиционным выключателям света — Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель. Как установить трехпозиционные переключатели Схемы подключения трехпозиционных переключателей Добавление новых индикаторов к 3-позиционным переключателям Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные источники света, является существующий осветительный прибор или распределительная коробка, к которой подключен существующий осветительный прибор. Замена и подключение трехпозиционных переключателей Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения. Электропроводка для светильников и трехпозиционных выключателей Как подключить трехпозиционные переключатели: общие проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Подключение 3-позиционных переключателей и диммерных переключателей Как подключаются трехпозиционные переключатели? Ключ к проводке 3-ходового переключателя и 3-ходового диммера, основные конфигурации проводки для 3-ходового переключателя. Схемы 3-ходовых переключателей, чтобы заставить свет работать сегодня Подключение трехпозиционного переключателя. Подключение трехпозиционного переключателя может быть сложным, но как только вы увидите, как должны быть подключены трехпозиционные переключатели, вы поймете, что ваши переключатели могут быть подключены и работать в кратчайшие сроки. Как осветить темный коридор У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Как управлять освещением дорожек Вопрос: Я пытаюсь управлять освещением дорожки с помощью датчика движения. Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о трехходовом переключателе Как установить трехходовой датчик движения Как установить однополюсный датчик движения вместо существующего трехходового переключателя? Подключение 3-позиционного переключателя движения. Датчики присутствия 3-позиционные и 4-позиционные переключатели Как подключить датчик движения для управления освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей. Причины задержки освещения или переключения Почему возникает задержка при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Таймеры и проводка выключателя света Проводка выключателя света — я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить Таймер для освещения. Как удлинить электрическую проводку для выключателя света Проводка выключателя света — Как добавить электрическую проводку для розетки и выключателя света и удлинить электрическую проводку для розетки и выключателя света. Вопрос по электрике Что такое трехпозиционный переключатель Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным приложением будет… Как починить 3-позиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей. 3-позиционный переключатель — 1495

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
