Как установить блок розеток в стене – инструкция от А до Я

Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!

• В чем может быть нюанс
• Инструкция по монтажу
• Шаг 1 – Подготовительные работы
• Шаг 2 – Разметка стен
• Шаг 3 – Создание штроб
• Шаг 4 – Крепление подрозетников
• Шаг 5 – Подключение электрики

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

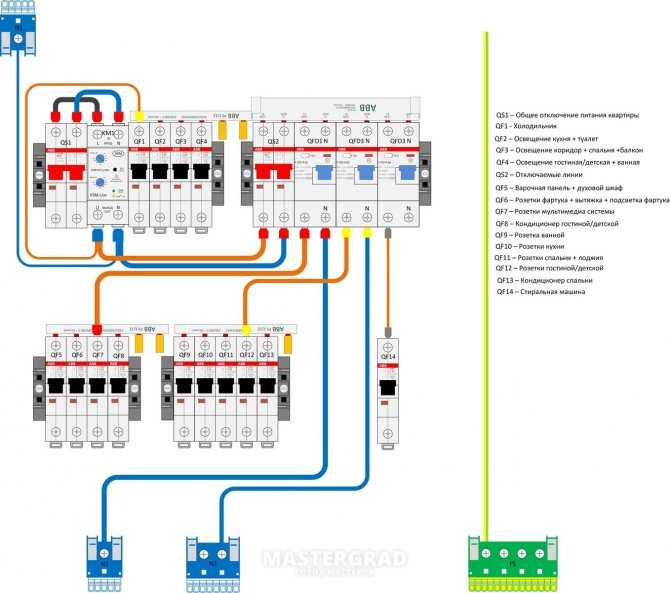

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

• Как отремонтировать выключатель света
• Как собрать распределительный щит своими руками
• Схема подключения блока розеток с заземлением
• Как подключить варочную панель к сети

как подключить, специфика и схемы установки

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Содержание статьи:

• Устройство и места установки розеточных блоков
• Способы подключения с учетом потребителей
• Инструкция по монтажу розеточного блока
  • Проведение подготовительных работ
  • Нанесение разметки на стену
  • Создание штроб и «посадочных» мест
  • Специфика крепления подрозетников
  • Тонкости подключения электрики
• Выводы и полезное видео по теме

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу розеточного блока

Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.

Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.

Проведение подготовительных работ

Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.

После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку

В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.

Из материалов необходимо заранее подготовить:

• розеточный блок;
• декоративную планку;
• провода для перемычек;
• кабель для проводки;
• подрозетники, соединяющиеся в блоки;
• гипс или алебастр.

Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.

Из инструментов потребуются:

• перфоратор, оснащенный бурильной коронкой D 70 мм;
• строительный уровень;
• рулетка, линейка и маркер;
• электромонтажный набор инструментов;
• емкость для замешивания гипса;
• шпатель.

Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.

Нанесение разметки на стену

Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.

С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.

Галерея изображений

Фото из

Чтобы правильно и максимально точно определить место монтажа розеток, необходимо знать, какую мебель или электроприборы планируется устанавливать поблизости

Чтобы начертить ровную горизонталь относительно пола, необходимо воспользоваться самовыравнивающимся лазерным уровнем, если он отсутствует, то подойдет и пузырьковый

С помощью разметочного материала — линейки и карандаша — следует провести прямую горизонталь, относительно которой будут располагаться подрозетники. Линейку можно заменить уголком

Декоративные планки (крышки) розеток рассчитаны на то, что розетки находятся на одинаковом расстоянии одна от другой — это нужно учесть при разметке

Шаг 1 — выбор места установки блока подрозетников

Шаг 2 — использование лазерного или пузырькового уровня

Шаг 3 — обозначение на стене точек монтажа розеток

Шаг 4 — определение точного места посадки каждого подрозетника

В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.

Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место

Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.

Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.

Создание штроб и «посадочных» мест

Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.

Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.

Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину

Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на «скорую руку»

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» — синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.

Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.

Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями

Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.

После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.

Пошаговая фотоинструкция:

Галерея изображений

Фото из

Чтобы облегчить присоединение проводов, необходимо оставить концы с запасом. Это пригодится и на случай замены розеток

Легче производить подключение жил слева направо, чтобы были видны крепления уже подсоединенных проводов

Чтобы провода правильно легли внутри подрозетника и не мешали монтажу корпуса, их нужно сверху слегка прижать

Каждую розетку следует выровнять относительно горизонтали пола и аккуратно зафиксировать монтажными винтами

Перед креплением жил в клеммы лишние провода нужно удалить, иначе корпус не поместится в подрозетнике

Если розетки не встанут ровно в один ряд, декоративную рамку не установить

Перед финишным этапом необходимо тщательно подтянуть все крепежные винты, чтобы розетки при использовании не вываливались из гнезда

После проверки розеток на прочность монтажа следует установить декоративную пластиковую крышку и протестировать розеточный блок

Шаг 1 — выведение и зачистка проводов

Шаг 2 — монтаж проводов в клеммы

Шаг 3 — установка корпуса в подрозетник

Шаг 4 — посадка корпуса на крепежные винты

Шаг 5 — монтаж последней в ряду розетки

Шаг 6 — выравнивание розеток по горизонтали

Шаг 7 — протяжка крепежа в «ушках»

Шаг 8 — монтаж декоративной крышки

Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Как подключить розетку — провод солнечных часов

Как подключить розетку     Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода. Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон. При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов. Подключение розетки ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.     Отрежьте провод до нужной длины плюс 6 дюймов. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током. Если вы используете компенсатор натяжения: Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или в крышке гнезда, который в конце применения гнезда ввинчивается, чтобы удерживать деталь с установочным винтом в нижней части. ) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.   Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания. Отрежьте необходимое количество тканевой оплетки от провода. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.   Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.     Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.   Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные нити вместе.     Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом. Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.     Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный. Определение горячего, нейтрального и заземляющего проводов   Горячий Нейтральный Заземление Параллельный шнур гладкая проволока проволока ребристая нет Витая пара *гладкий (без полос) провод *полосатый провод нет Трехжильный черный провод белый провод зеленый провод Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебро н/д * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.     Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.     Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.     Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых насадок колпачок и корпус свинчиваются. Для наших цельных латунных головок колпачок и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших литых латунных розеток имеется кольцо, которое навинчивается на резьбу в нижней части корпуса и соединяет крышку и корпус вместе внутри.      Вкрутите кольцо или внутреннюю часть навинчивающегося зажима для снятия натяжения в колпачок. Если вы используете компенсатор натяжения хомута, завинтите установочный винт, чтобы закрепить хомут на проводе. При использовании фиксатора с винтовой крышкой привинтите внешнюю часть к внутренней секции так, чтобы фиксатор зажал провод. Для обоих типов компенсатора натяжения теперь завинтите установочный винт крышки гнезда, чтобы закрепить его на компенсаторе натяжения.

sql-сервер.

Что означает «Ограничение до 4 сокетов или 24 ядер» для стандартной версии?

Что означает Ограничено до 4 сокетов или 24 ядер для стандартной версии?

Поскольку сокет имеет ядра, я думаю о нем как о яблоках — например: меньшее из 4 яблок или 24 ломтика.

Предполагается, что каждый сокет может иметь максимум 8 ядер? или это не важно?

1. Если у меня есть 4 сокета (каждый с 8 ядрами), то использует ли SQL только 4 сокета и 6 ядер в каждом (фактически 24 ядра)?

2. Если у меня 6 сокетов (каждый по 4 ядра) — то он будет учитывать только 4 сокета (фактически у меня 4*4=16 ядер)?

• sql-сервер
• sql-сервер-2019
• лицензия

0

Пожалуйста, прочтите эти два справочника. В нем есть подробная информация о вашем вопросе.

• Узлы в автономном режиме: почему ваша виртуальная машина SQL Server не может использовать все свое виртуальное оборудование Брент Озар
• Лицензирование SQL Server 2019 Standard Edition от Гленна Берри

Поскольку сокет имеет ядра, я думаю о нем как о яблоках — например: меньшее из 4 яблок или 24 ломтика.

Да, но каждое яблоко также можно рассматривать как один ломтик.

Предполагается, что каждый сокет может иметь максимум 8 ядер?

Нет, это не так. Как настроить, особенно виртуальные машины, полностью зависит от вас.

или это не важно? Это очень важно. Если вы настроите 1 ядро ​​на сокет и 1 логический процессор на сокет, вы будете использовать только 4 логических процессора.

Если у меня 4 сокета (каждый с 8 ядрами), то SQL использует только 4 сокета и 6 ядер в каждом (фактически 24 ядра)?

Я не уверен, будет ли он использовать 4 сокета и 6 ядер или 3 со всеми ядрами.

Если у меня 6 сокетов (каждый по 4 ядра) — то он будет учитывать только 4 сокета (фактически у меня 4*4=16 ядер)?

Да

Я предполагаю, что это относится к вычислительной мощности. Таким образом, на самом деле это относится к ограничению для версии сообщества:

, ЕСЛИ у вас открыто 4 сокета или ЕСЛИ доступны 24 ядра, вы достигли предела.
