Как подключить 3 розетки от одного провода: Подключение нескольких розеток в квартире | Полезные статьи

Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

как сделать работы своими руками, установить тройное устройство и подсоединить по схеме

Обычно в помещении обустраивается несколько розеток, однако их не всегда хватает для подключения необходимых бытовых приборов. Поэтому часто монтируются двойные и даже тройные изделия, чтобы использовать электричество без удлинителя или сетевого фильтра. Это актуально для кухни и рабочей комнаты с оргтехникой и компьютером. Но подключить тройную розетку немного сложнее, чем обычную одинарную.

Содержание

• 1 Что собой представляет устройство из 3 разъемов?
• 2 Плюсы и минусы
• 3 Зачем нужна установка?
• 4 Основные разновидности
• 5 Комплектующие для сборки
• 6 Как установить своими руками?
  • 6.1 Разметка стен
  • 6.2 Высверливание отверстия
  • 6.3 Фиксация подрозетника в бетонной стене
  • 6.4 Схема подключения
• 7 Как подсоединить выключатель?
• 8 Техника безопасности

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
• декоративную пластиковую коробку;
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом. Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты

и не искрили. Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.

Совет

Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.

Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

• кондиционеры;
• вентиляторы;
• локальные обогреватели;
• приборы для ухода за волосами, ногтями, внешностью;
• увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки. Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

• невысокая цена;
• удобство эксплуатации;
• лёгкий монтаж;
• в случае появления неисправности легко отремонтировать;
• могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
• не требует подведения дополнительной проводки;
• обладают безопасным креплением;
• надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

• Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
• Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
• Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Зачем нужна установка?

Возможность подключения тройной розетки нужна для организации питания сразу для трёх электроприборов. Чаще всего такие розетки требуются для кухни и комнат с установленным компьютером, оргтехникой, телевизором и дополнительными акустическими системами.

Тогда при небольшой суммарной мощности можно пользоваться одновременно всеми подключёнными изделиями. Необходимо понимать, что для прокладки новой розетки потребуется подсоединить к распределительной коробке проводник, на поверхности стены сделать жёлоб для укладки проводки, высверлить отверстие для подрозетника. Если в квартире сделан ремонт или подобные мероприятия потребуют сложного заделывания покрытий, то лучше заменить одинарное изделие тройным. Это повысит функциональность электросети, труда и ресурсов. О том, как установить розетки и выключатели своими руками, узнайте здесь.

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода.

Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления. Тройные розетки бывают таких типов:

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки;
2. без заземления или с ним;
3. накладные или встраиваемые;
4. внешние (наружные) с защитной крышкой;
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой. При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки.

Совет

Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.

Комплектующие для сборки

Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор.

Возможные проблемы подбора комплектующих:

1. Цена изделия существенно выше, чем отдельных трёх розеток.
2. Требования к нему не соответствуют цели установки.

В данном случае выход — самостоятельная сборка из трёх одиночных розеток тройной. Для этого нужны такие детали:

• стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А;
• накладная рамка, которая объединяет три сердечника одинарных розеток;
• крепёжные элементы, например, шурупы для фиксации декоративной наладки.

Декоративные крышки одинарных розеток не понадобятся, однако их лучше не выбрасывать, а оставить, как комплектующие для одинарных розеток, которые ещё есть в доме, для замены повреждённых или изношенных.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов.

Внимание

Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение.

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм².

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно

Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.

Проводка подключается, когда смесь в нише высыхает.

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

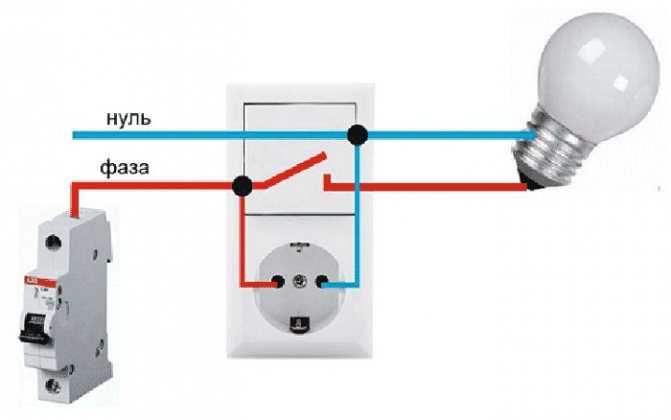

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

Внимание

При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.

При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя.

Техника безопасности

При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:

1. использовать качественный инструмент с хорошей изоляцией;
2. надевать защитную одежду, обувь с прорезиненной подошвой;
3. выполнять действия только днём при хорошем освещении;
4. отключать питание в электрощите, чтобы избежать поражения током;
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
8. работы выполнять в сухом помещении.

Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка;
2. разметка стен;
3. сверление отверстия под короб;
4. сам монтаж.

Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косичка. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косички

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых зажимов: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые зажимы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые зажимы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется выключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого проводов. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Проводка

— дом в Великобритании, все розетки наверху имеют 3 комплекта кабелей, соединяющих

Я планировал добавить ответвление от розетки в моем доме (в Великобритании). При удалении розетки я бы хотел, чтобы к ней подсоединялись 3 набора кабелей (3 под напряжением, 3 нейтрали, 3 земли), поэтому она выглядит как кольцевая сеть с существующей ответвлением.

При проверке других розеток наверху в попытке определить, куда идет ответвление, все розетки, кроме одной, имеют 3 набора проводов, кроме одной (розетка в коридоре), которая имеет обычные 2 набора для кольцевой магистрали.

Дом построен в 1930 году, и проводка должна была быть подключена позже. Проводка до 2004 года с использованием красного/черного для живого/нейтрального. Кабели выглядят как 2,5 мм2, а MCB — 32a, поэтому они кажутся кольцевыми, а не радиальными.

Любые идеи о подключении розеток, так как это не похоже на стандартную кольцевую сеть, поскольку третий набор проводов для каждой розетки, похоже, не идет к ответвлению.

У нас есть отдельные автоматические выключатели на каждом этаже, и на нижнем этаже недостаточно розеток, чтобы все они были ответвлениями.

Любая помощь и идеи очень ценятся. Я воздержусь от первоначальной идеи шпоры, поскольку она не кажется такой простой, как я надеялся.

• проводка
• розетка

4

Это, конечно, не похоже на стандартную кольцевую проводку. Это мог быть сделан любителем (как, к сожалению, много домашней проводки), или они могли быть ответвлениями к розеткам, которые никогда не были установлены или которые вы не можете видеть, потому что они спрятаны или используются для стационарных розеток, таких как полотенцесушитель. рельсы, вентиляторы, настенные телевизоры, уходят в пространство на крыше для антенных усилителей и т. д. и т. д. Или они, возможно, использовали дополнительные сегменты кабеля, чтобы соединить розетки вместе по какой-то странной схеме, чтобы усилить кольцо, если между розетками есть длинные участки. и они беспокоились о падении напряжения.

Первым делом нужно отключить автоматический выключатель и проверить каждый электрический элемент в доме, чтобы увидеть, не выходит ли из строя что-то, чего вы не ожидаете, и этого может быть достаточно, чтобы объяснить, что находится на конце некоторых или всех этих ответвлений. . Сколько кабелей выходит из MCB?

Но единственный способ быть полностью уверенным — это отсоединить всю партию, в том числе от MCB, и использовать измеритель для определения двух концов каждого сегмента кабеля. После того, как вы установили, какие сегменты составляют кольцо, вы можете увидеть, какие из них являются шпорами, и попытаться найти, что находится на конце каждого из них. По-настоящему неиспользуемый ответвление можно оставить отсоединенным, а на его место подключить ваше собственное ответвление.

3

Вы смотрели розетки внизу?

Одним из дешевых (и неприятных) подходов к электропроводке в домах с твердыми полами на нижнем этаже было размещение розеток наверху на кольце (или, может быть, на двух кольцах), а затем использование ответвлений от розеток наверху для питания розеток на нижнем этаже.
