Как перенести розетку для электроплиты в другое место: Перенос розетки электроплиты

Перенос розетки электроплиты

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам.

Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

Удлинитель для электроплиты



Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне — это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

— Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

— Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

— Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

— Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

— Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

— Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто «утонуть», они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

— Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита



Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.

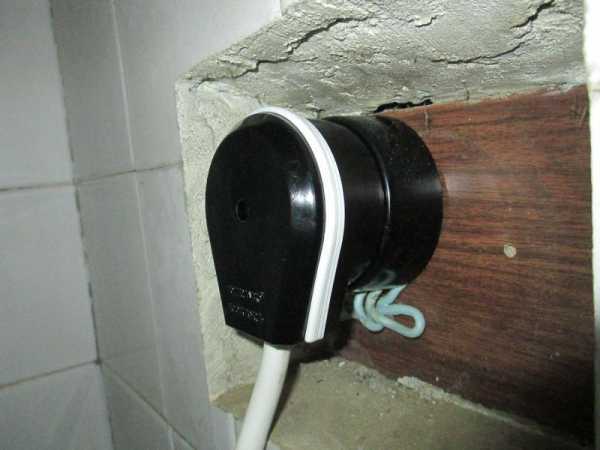

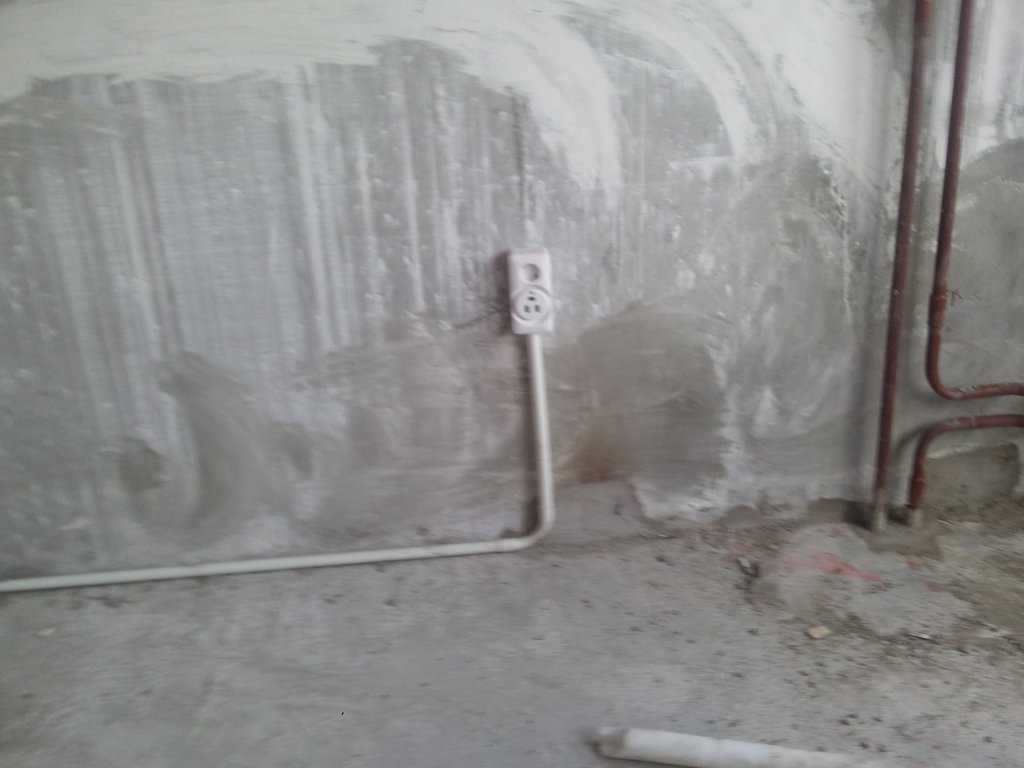

Перенос существующей розетки для электроплиты наращиванием кабеля



КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

Как перенести розетку электроплиты в другое место без штробления

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Демонтаж
• 2 Подготовительные работы
• 3 Прокладка провода.
• 4 Подключение
• 5 220 В
• 6 380 В

Нередко при проектировании кухонного гарнитура возникают сложности по причине неудобного расположения розетки для электроплиты. Однако вопрос можно решить, стоит лишь пошагово разобраться, как перенести розетку на новое место. Крайне важно правильно решить эту задачу, поскольку частота пользования плитой высока и следствием некорректных действий может стать поломка прибора или даже пожар в квартире.

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки. При выполнении данного действия важно не повредить систему всей квартиры.

Начинать перенос розетки электроплиты следует со снятия напряжения в сети, с которой предстоит работать. Обратите внимание даже на возможность случайных касаний, они могут быть очень опасными.

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

1. После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
2. Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
3. Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

4. Когда розетка окажется у вас в руках, внимательно осмотрите все её части. Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия. Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

• Выбрать место под новое гнездо.
• Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
• Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
• Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
• Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

Чтобы соединить или сделать ответвление электрокабеля потребуются помощь специальной для этого распределительной коробки или соседней точки, от которой впоследствии можно будет запитаться.

• Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
• Штробим стены и делаем выемку под «стакан».
• Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

В подготовленное гнездо устанавливают специальный «стакан», через заднюю стенку которого, заводится электропровод. Фиксация подрозетника производится гипсовым раствором, излишки которого после полного застывания нужно удалить.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

1. Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
2. Самозажимные – если необходимо соединить алюминиевый провод.

Если же вам требуется соединить жёсткие медные жилы, допускается использование любых клемм.

Подключение

Если вы выполнили подготовительные работы для переноса розетки, то можно подключать электричество. Здесь возможно подключение 2 типов питания электроплиты, разобраться с которыми поможет её вилка. Если она имеет 5 контактов – 380 В. Если только 3 – 220 В.

220 В

Процесс подключения не составит труда, если были соблюдены вышеперечисленные рекомендации по переносу розетки. Если это не так, то придётся вызванивать индикаторной отверткой, где какая жила кабеля, поскольку с ними и предстоит работать:

• Первым подключают фазный провод, который находится слева;
• Далее нулевой — справа;
• Защитный провод соединяют с отдельно расположенным контактом.

После их соединения можно приступить к проверке подачи тока ко всем конфоркам электроплиты. Если что-то будет не работать – следует отключиться от напряжения и проверить подключение на клеммной колодке самой плиты.

380 В

Подключить плиту с напряжением в 380 В чуть сложнее, в силу наличия большего количества проводов. Если они промаркированы, то действовать следует следующим образом:

• Первыми подключаем 3 фазных жилы. Очередность здесь не принципиально важна. Если же у вас редкая двухфазная сеть, то следует просто упустить один из проводов. Главное здесь — согласовать ненужные провода в новой точке питания и на вилке электроплиты;
• Нулевой провод должен идти от клеммы, что располагается выше фазных жил. Если это не так – рекомендуется выполнить переключение в розетке и на клеммнике плиты;
• Защитный провод следует соединить с нижним контактом розетки. Определить его просто, поскольку он единственный, кто имеет круглую форму.
• Если действия выполнены правильно, то после переноса розетки, проблем с подачей напряжения к плите возникнуть не должно.

Перенести розетки на кухне по большому счёту не трудно, и можно сделать это самостоятельно. Достаточно только выделить время и скрупулёзно подготовить все элементы к новому подключению. Если же вы хотите обойтись без сюрпризов, то всегда можно обратиться к услугам электрика, который куда более опытен в вопросе переноса электрических розеток.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как своими руками перенести розетку в другое место



Выбор оптимального способа переноса розетки в другое место зависит от того, какой мощности предполагается подключить устройство. Если это просто телевизор, то можно использовать обычный удлинитель провода, а если нужно подключить розетку для мощной электроплиты, духовки или кондиционера, то придется тянуть провод от распределительного щитка.

Содержание

• Открытая и закрытая проводка
• Необходимые инструменты и способы замены отсутствующих
• Способы соединения проводов
• Общие способы перемещения розеток
  • Укорачивание провода
  • Смещение розетки — удлинитель провода
  9 0011 Шлейфовое соединение
  • Прокладка новая линия
• Нюансы при переносе розеток

Открытая и закрытая проводка

Различия между способами монтажа видны невооруженным глазом – открытая проводка проходит по поверхности стены, а для закрытой нужно протачивать каналы для прокладки кабеля. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места расположения розеток и под них в стенах прорезаются каналы, которые затем герметизируются с цементными растворами.

Открытая проводка применяется только в том случае, если дизайн помещения выполнен в стиле ретро, ​​если дом деревянный, или в некоторых исключительных случаях, когда необходимо обойтись без скалывания стены.

В большинстве случаев, если есть необходимость перенести розетку с проводом, спрятанным в стене, особых проблем возникнуть не должно – конечно, придется вырезать дополнительные пазы, но это в целом решаемый вопрос. Может возникнуть еще одна проблема – как перенести розетку на стену, зашитую гипсокартоном. Если ее нужно передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда необходимо установить розетку, то либо снять гипсокартон, либо смонтировать проводку в открытый путь.

Как вариант, можно не снимать весь лист гипсокартона, а отрезать кусок в нужном месте, а после выполнения необходимых работ и вставить обратно.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент ускоряет работу в разы. При желании можно обойтись и подручными инструментами, но тут нужно смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы арендовать необходимый инструмент.

• Штроборез. Помогает быстро сделать штробы — работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез – редкость, поэтому его можно заменить болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для сверления отверстия для скрытого монтажа. Можно заменить сверлом по бетону – просверлите отверстия по окружности круга и выбейте остатки бетона изнутри. Также нужен в паре с пазорезом, если паз идет по двум стенам — доделать 10-15 см, которые пазорез не захватит возле угла.

В особо тяжелых случаях (нет электричества) можно будет сделать борозду в стене по старинке — зубилом и молотком, но сколько времени это займет, сказать сложно.

• Зажимы для проводов — помогают обеспечить хорошее соединение. При необходимости можно обойтись и без них — можно просто качественно скрутить провода и обжать плоскогубцами.

Остальное необходимо на всякий случай: подрозетник, розетка, провод, пассатижи, нож, изолента, гипс или клей для монтажа розеток и маскировки штроб.

Способы соединения проводов

Хорошо соединенная проводка отвечает двум условиям — место соединения беспрепятственно пропускает электрический ток и контакт не ослабевает со временем. Так как жилы провода имеют круглое сечение, это означает, что контакт между ними происходит на небольшой площади. Для обеспечения хорошей проводимости провода должны быть прижаты друг к другу на достаточную длину. Если проводники зажимаются в прямоугольных креплениях, то для увеличения площади контакта их необходимо слегка приплюснуть пассатижами.

• Например, если при скрутке соединяются жилы сечением 2,5 мм², то площадь контакта должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить необходимую площадь, провод зачищают на длину, в 10 раз превышающую диаметр сечения – в данном случае это 25 мм.
• Уменьшить длину зачищенного конца провода можно, обжимая жилы специальными наконечниками. Это деформирует провода, увеличивая площадь контакта и крепко сжимая их между собой. Единственный недостаток этого способа в том, что если в скрутку нужно добавить больше проводов, то обжим придется откусывать и жилки станут короче.
• Соединение болтовое – для него берутся специальные муфты или обычный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов — меди и алюминия (одна из шайб должна быть между медью и алюминием). У них разная химическая активность и если их соединить напрямую, то через некоторое время контакт окислится.
• Пайка считается одним из самых надежных способов, но на практике применяется редко. Часто применяют лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных приборов.
• Сварка — в отличие от пайки, при которой обрабатывается вся открытая поверхность проводников, свариваются только концы проводов. Надежный способ соединения, но недостаток тот же, что и у опрессовки — если переделывать схему, то место сварки приходится откусывать.

Последние два способа не всегда подходят для алюминиевых проводов — это очень активный металл и при контакте с воздухом на его поверхности моментально образуется оксидная пленка. Чтобы паять или сваривать алюминий, нужно специальное оборудование.

Распространенные способы перемещения розеток

Чтобы выбрать правильный способ правильного перемещения розетки, необходимо иметь хотя бы базовые знания в области электротехники – не всегда способ, использованный в одном помещении, может хорошо себя показать в другом. Все упирается в мощность устройств, которые будут включаться в новой точке.

Укорачивание провода

Самый простой способ — например, с потолка в стену спускается провод, при этом розетка находится в 20 см от пола, а новое расположение будет в 50 см.

Процедура следующая:

1. Демонтаж розетки и розетки.
2. Удаление проволоки из паза на нужную высоту.
3. Сверление отверстия для новой розетки.
4. Укладка проводов в розетку и ее установка.
5. Заделка старого отверстия под розетку и штробу.
6. Установка розетки.

Смещение розетки — Удлинитель провода

Если в комнате планируется перестановка и на новом месте нет розетки для телевизора или утюга, то провод от старого можно просто удлинить. Если провод в стене, то придется делать штробу от старой розетки к новой.

Все делается в таком порядке:

1. Старая розетка и розетка удалены.
2. Просверливается отверстие под новый подрозетник и к нему подрезается штроба.
3. На место новой розетки устанавливается розетка, а на старую — коробка для скрутки.
4. Провод удлинён и проложен к новой розетке.
5. Пазы закрыты и розетка установлена.

В некоторых случаях отверстие для старой розетки полностью замазывают цементом или штукатуркой. Делать этого не рекомендуется, так как чаще всего портятся места соединений проводов в электрической цепи. Лучше сделать дополнительный ящик и открыть его при необходимости, чем ломать стену.

Шлейфовое соединение

Если была сделана перестановка, это не значит, что через некоторое время не будет сделана другая, а потом третья и так далее… установить другую на новом месте.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. Следует помнить, что к ним не рекомендуется подключать мощные приборы – чем больше скруток от счетчика к прибору, тем выше вероятность повреждения одного из них.

Есть несколько нюансов:

• Чаще всего провода зажимаются через клеммы розетки. Можно крутить их по отдельности, но это пустая трата места и времени.
• Провод для новой розетки нужно выбирать такого же сечения, как и для старой.
• Всегда прокладывайте провода под прямым углом. Пробивание диагональной стробоскопии запрещено правилами ПУЭ. К тому же, если в будущем потребуется просверлить отверстие в стене, то гораздо проще представить, куда может пройти провод.

Прокладка новой линии

Осуществляется двумя способами – розетка прокладывается от распределительной коробки, которая уже есть в помещении, либо делается полностью новая линия непосредственно от счетчика. Первый способ используется при необходимости обновления провода — например, если старый подвергался многократному перегреву, о чем свидетельствует затвердевшая и осыпающаяся изоляция. Прокладывается новая линия под мощное устройство — когда переносится розетка для электроплиты, котла или кондиционера.

Все делается в несколько шагов:

1. Недостающие канавки делаются от распределительной коробки или щитка электросчетчика к новой розетке. Если есть возможность, можно использовать старые борозды, но замазку из них придется выбивать.
2. В щитке установлен автоматический выключатель на случай короткого замыкания.
3. Провод прокладывается в желобе и закрепляется — покрывается гипсом или цементом.
4. Розетка установлена ​​и розетка подключена. Если подключается мощное устройство, то провода рекомендуется залудить.

Можно оставить старую розетку на месте или отсоединить и обрезать провода от распределительной коробки, демонтировать розетки и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым можно подключить трехфазную линию, и обычных бытовых на 220 вольт нет. Все операции выполняются аналогично, только проводов нужно подключить больше.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда следует уделять особое внимание качеству контактов, так как каждый из них является потенциальным «узким местом» для протекания электрического тока.

• Перенос розеток осуществляется на обесточенную проводку — для электроинструмента лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
• Прежде чем переносить нужную розетку в другое место, необходимо выяснить расположение старой проводки, чтобы не повредить старую проводку при скалывании стен.
• В панельных домах запрещается рубить несущие стены. На практике к этому мало кто прислушивается, но хотя бы следите за тем, чтобы штроборез не повредил арматуру внутри плиты. Если вы хотите сделать все правильно, то проводку необходимо спрятать под стяжку, штукатурку или гипсокартонную стену.
• При укладке проводов в распределительные коробки нужно помнить о монтажном запасе 10-15 см. Если этого не делать, то со временем даже хороший провод придется наращивать или менять, а это опять же ковыряние в стенах.
• Непосредственный контакт алюминиевых и медных проводов запрещен.

При соблюдении этих нехитрых правил передвинуть розетку в квартире своими руками сможет любой человек, имеющий навыки работы с инструментами и минимальные познания в электротехнике.

Перемещение цепи электрической плиты

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как расширить цепь диапазона 240 В: Могу ли я расширить цепь до нового места, примерно в 20 футах, соединив кабель того же размера внутри закрытой электрической распределительной коробки?

Видео по домашней электропроводке Как подключить розетку GFCI без заземляющего провода Посетите мой канал на YouTube и подпишитесь на мои видео » СпросиЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Удлинение электрической цепи 240-вольтовой плиты
[ad#block] Электрика Вопрос: Я хочу переместить электрическую плиту через кухню.

• Я нашел кабель на чердаке, питающий существующую трехконтактную розетку на 240 вольт.
• Могу ли я удлинить цепь до нового места на расстоянии около 20 футов, соединив кабель того же размера внутри закрытой электрической распределительной коробки?
• Я читал разные мнения о том, разрешено это или нет.

Заранее спасибо за ответ и время.
Я очень ценю ваши ответы на мои вопросы.

Этот вопрос по электропроводке поступил от Ральфа, домовладельца из Лос-Аламоса, Нью-Мексико.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Ральф.

Применение: Расширьте диапазон проводки цепи.
Уровень квалификации: от среднего до продвинутого.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите цепь диапазона 240 вольт, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какие-либо подключения.
Примечание. Установка дополнительной электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Специальные материалы: соединители проводов подходящего размера, антикоррозионная мазь, изолента, распределительная коробка и заглушка.

Как расширить цепь диапазона 240 В

1. Да, вы можете расширить существующую электрическую проводку для цепи диапазона 240 В.
2. Убедитесь, что используется кабель того же типа и размера или стандартный эквивалент.
3. Электрические соединители для сращивания или большие проволочные гайки должны соответствовать размерам проводов и одобрены для устанавливаемых алюминиевых и медных проводников AL/CU.
4. Поместите сращенные соединения в доступную электрическую распределительную коробку, а затем установите крышку распределительной коробки.

Подробнее о проводке цепи 240-вольтовой плиты

Проводка плиты

Проводка шнура питания кухонной плиты

1. Полное описание установки электрической плиты с типичным 220.
Система электропроводки
2. Вольт.
3. Вы можете оказаться с 3-проводной или 4-проводной электрической плитой.
4. Давайте посмотрим, как устроена электрическая плита и что делать, если шнур не подходит к вилке.

Кухонная электропроводка

Электрические распределительные коробки

Электрические распределительные коробки для домашней электропроводки

Электропроводка духовки 901 90

• Полностью описанная установка кухонной электрической духовки с типовой электрической цепью 220 Вольт.
• Вы можете столкнуться с 3-проводной или 4-проводной электрической духовкой.

Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электропроводка Цепи Розетки 120 В и 240 В Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и выхода сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы проводки для модернизации Электропроводка Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
