Как перенести розетку своими руками в другое место?

В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Требования согласно ПУЭ

Основные нормы  в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.

Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.

Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено  замазывать место их соединения в стене.

При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

• Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
• Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
• По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля,  и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

4. Отключите напряжение в сети;
   Рисунок 2: выключите автомат
5. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
6. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения;
   Рис. 3: разберите старую розетку
7. Затем загните провод, для сверления отверстия под монтажную коробку;
8. Заведите провод в новую коробку и вставьте ее в отверстие;
9. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
10. Сердцевину новой розетки подключите к проводам;
    Рис. 4: подключите розетку к проводам
11. закройте ее декоративной крышкой.

Рис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

Рис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения  в ней проводов.

Последовательность манипуляций следующая:

1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
2. Высверлите штробу подрозетника;
3. Отключите электрическую линию;
4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод;

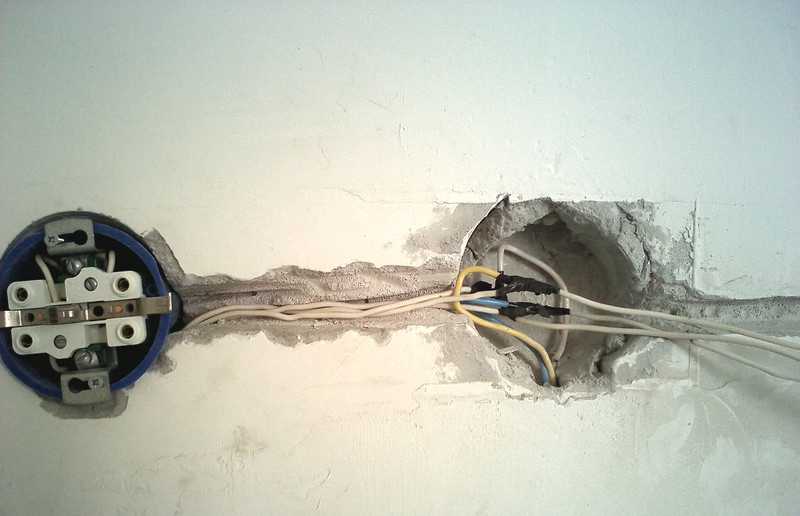

   Рис. 7: соединение проводов в коробке

5. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
6. Установите новую коробку, в которую заведите провод;
7. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических  устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

Рис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

Рис. 10: распределительный щит

Затем выполните такую последовательность действий:

1. Снимаете напряжение на вводе;
2. Удаляете старую розетку и ведущие к ней провода;
3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
4. Установите подрозетник в отверстие:
5. Подключите к проводам розетку и зафиксируйте ее в коробке;
   Рис. 11: установка розетки в коробку
6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Типовые часто задаваемые вопросы от читателей

Живу в панельном доме. Штепсельная розетка между комнатой и кухней сквозная. Со стороны кухни от штепсельной розетки запитан электрический тёплый пол. Возможно ли со стороны комнаты перенести эту штепсельную розетку в другое место и дополнительно подключить ещё одну штепсельную розетку под телевизор на стене?

Да, вполне возможно. Я так понимаю, что стена между кухней и комнатой не является несущей, скорее всего, выполнена из кирпича или гипсокартона. Чтобы перенести штепсельную розетку, изначально определитесь со способом прокладки электропроводки к новой штепсельной розетке.

Если вы собираетесь сделать ремонт в помещении или возобновить отделочные работы в местах прокладки кабеля, можно использовать любое место установки. То же касается наружного способа прокладки – вы сможете провести линию к любому месту, однако это существенно повлияет на эстетику дизайна. Хороший вариант, чтобы перенести штепсельную розетку без ремонта и установки кабель-каналов на стенах – врезать в уже существующую линию электропроводки. Для отыскания мест прокладки проводов, рекомендую использовать бесконтактные индикаторы.

Процесс переноса следует МОЖЕТ выполняться в такой последовательности:

1. Отключите напряжение питания для разделяемых штепсельных розеток. Обязательно проверьте отсутствие напряжения и на фазном, и на нейтральном проводнике.

2. Демонтируйте нужную вам штепсельную розетку, в освободившееся пространство установите прокладку из электроизоляционного материала.

3. Закройте отверстие — если вы планируете использовать его в дальнейшем, подойдет кусок гипсокартона или фанеры, которые можно легко извлечь. Если нет, можно замазать шпаклевкой, цементным раствором или алебастром.

4. Проложите линию проводки для новой штепсельной розетки. При необходимости высверлите отверстие в стене.
Установите и подключите к электрической цепи новую штепсельную розетку. Закройте части, находящиеся под напряжением (токоведущие части) корпусом и подайте напряжение.

Как перенести розетку в другое место в квартире и на кухне

Опубликовано 28.07.2022 | Полезная информация

Поделиться статьей:

Перенос розетки – одна из услуг в прайсе любого электрика. Она одинаково актуальна для тех, кто купил квартиру в новостройке, и собственников вторичного жилья. Работа предполагает создание нового отверстия, штробление канала для прокладки кабеля и монтаж самой розетки. При этом старые лунка и стакан берут на себя роль распределительной коробки. После монтажа ее закрывают крышкой и замазывают шпатлевкой.

Существует несколько способов, как перенести розетку в другое место. Выбор зависит от типа устройства, которое будут подключать. Например, для подключения компьютера ее переносят с помощью наращивания провода. Кондиционер, водонагреватель и духовой шкаф из-за своей мощности требуют выделения отдельной линии от распределительного щитка.

Зачем переносят розетку

Часто мебель в квартире расставляют не с учетом собственных пожеланий, а исходя из того, как застройщик или предыдущий собственник расположил розетки. Уже при следующем ремонте возникает желание сделать все так, как удобно, а не как диктуют электроточки.

Основные причины переноса розеток:

1. Неудобное расположение.
2. Недостаточное количество розеток.
3. Высота розеток и их размещение не соответствуют запланированному интерьеру.
4. Увеличение количества бытовых приборов в доме.
5. Нагрев розеток из-за большого количества подключений в одну электроточку.
6. Неисправное состояние старых розеток.
7. Нежелание использовать удлинители.

Каждая из причин нуждается в переносе старых розеток или монтаже новых. Это необходимо для обеспечения комфорта проживающих.

Техника безопасности при переносе розетки

Чтобы выполнить перенос розеток в квартире, нужно ознакомиться с нормами монтажа электропроводки. Глава 2.1. Правил устройства электроустановок (ПУЭ) сообщает о том, что все элементы электропроводки размещают только в вертикальной или горизонтальной плоскости. Норматив запрещает выполнять соединение по диагонали или дугой с целью сокращения расходов провода. Прокладка кабеля относительно потолка не должна быть ближе 200 мм, а относительно карниза —  не менее 100 мм. Вертикальные провода размещают на расстоянии более 100 мм от углов, дверных и оконных проемов.

Согласно п. 6.6.30 ПУЭ, в жилых помещениях лунку для новой розетки монтируют на высоте, удобной для присоединения к ним электрических приборов, но не выше 1 м. Также допускается установка розеток в специальных плинтусах. Запрещено делать лунки ближе, чем на 500 мм к отопительным конструкциям.

При подключении розеток важно соблюдать правила:

1. Перед началом работ изучают схему расположения проводов в помещении. Если ее нет, для обнаружения старой проводки применяют бесконтактный индикатор.
2. Электроточки в квартирах подключают с помощью силового провода ВВГнг с диаметром 1,5 мм2 и более.
3. Все соединения проводов должны выполняться через коробки или размещаться в пространстве подрозетника.
4. Прежде, чем перенести розетку, находят распределительную коробку, от которой она запитана.
5. Определите, из какого металла выполнены провода старой проводки. Используйте такие же.
6. Данные о переносе розеток вносят в схему электропроводки.

Электрический ток представляет большую опасность для человека. Перед началом работ отключают автомат на вводе в помещение. Важно обеспечить разрыв нуля и фазы. Бывают случаи, когда автомат выводит из работы только один из проводников. В такой ситуации перед началом работ используют индикаторную отвертку или мультиметр для подтверждения отсутствия электрического потенциала.

Если снять напряжение с розетки невозможно, работы проводят в диэлектрических перчатках.  Это поможет избежать короткого замыкания и поражения током.

Cпособы переноса точки подключения

Перенос розетки без штробления стен выполняют несколькими способами:

1. Через создание новой линии.
2. Укорачиванием старого кабеля.
3. Путем удлинения кабеля.
4. С помощью шлейфа.

В случае, когда новое место для розетки сильно удалено от прежнего, выполняют замену всей линии провода. Способ требует высоких трудозатрат в виду того, что предполагает перенос розетки со штроблением стены и последующий косметический ремонт.

Метод укорачивания провода применяют, когда новая розетка смещается от старой в сторону распределительной коробки. Под новую электроточку готовят дополнительное отверстие. Лишнюю длину не убирают, а прячут в лунку.

Варианты удлинения провода

Перед началом работ электрики рекомендуют ознакомиться со схемой разводки проводов. На ее основании легко определять скрытую проводку. С такой информацией понять, как перенести розетку в другое место, намного проще.

Технологию удлинения провода используют при переносе розетки на удаленное от старого узла место. Действия выполняют в таком порядке:

1. Штробят стену от старой точки к новой.
2. Высверливают лунку для подрозетника.
3. Отключают электричество на входе в помещение.
4. Вскрывают старую розетку.
5. Соединяют старый провод с новым и прокладывают последний в штробы.
6. Устанавливают новую коробку и заводят в нее провод из штробы.
7. Соединяют провода и закрывают рабочий узел декоративной панелью.
8. Закрывают штробы шпатлевкой, чтобы скрыть их.

Старая розетка становится распределительной коробкой. Ее закрывают плоской крышкой, чтобы не портила интерьер. Соединение жил в пункте 5 выполняется несколькими способами:

Вариант #1 — с помощью клемм

Способ настолько надежный, что применяется в организации линий на объектах промышленного назначения. Клеммники бывают пружинными и в виде клеммных колодок. В основе пружинных клемм находится рычажный механизм. Они совместимы с алюминиевыми и медными проводами.

Электрики работают с одноразовыми колодками и многоразовыми пружинными вагами. Выбирая колодки обращают внимание на ее диаметр. Он должен совпадать с сечением провода. Производители колодок не рекомендуют использовать их для соединения алюминиевых кабелей. Хрупкий металл при затягивании деформируется.

Вариант #2 — фиксация пластиковыми колпачками

Для смычки жил применяют соединительные изолирующие зажимы (СИЗ). Колпачки изготавливают из пожаробезопасной пластмассы, чтобы исключить замыкание или возгорание. Их продают в разных цветах для обозначения нуля, фазы и заземления.

Вариант #3 — посредством скрутки и пайки

Соединение пайкой считается самым надежным вариантом и осуществляется в следующем порядке:

• Зачищают концы провода, чтобы длина жил была 8 – 10 см.
• Жилы захватывают пассатижами и плотно скручивают.
• Место скрутки запаивают припоем с канифолью.

Кислотные флюсы в процессе пайки не используют, чтобы избежать образования коррозии в будущем. Также не рекомендуется опускать спаянные жилы в холодную воду для быстрого остывания. Перепад температур ведет к появлению микротрещин и сокращает срок эксплуатации соединения.

Если вы не знаете, как правильно перенести розетку и выполнить скрутку с пайкой, доверьте работу профессиональному электрику.

Шлейфовое соединение

Способ рассчитан на перенос новой розетки вблизи старой. Старые точки подключения обычно не демонтируют, чтобы в будущем иметь возможность снова подключиться к ним. К этому приводят частые перестановки в квартире. Главное помнить: чем больше скруток, тем слабее линия. Мощные потребители к такой сети лучше не подключать.

Недостаток такого подключения – горизонтальное размещение вопреки стандартам прокладывать кабель вертикально. Это ведет к тому, что в будущем линию могут случайно повредить во время ремонта.

Технология создания шлейфа для переноса розетки

Для создания шлейфового соединения работают в таком порядке:

1. Отключают электричество и проверяют отсутствие напряжения в сети индикаторной отверткой.
2. Штробят стену под кабель и подготавливают лунку для новой розетки.
3. Кабель нужной длины подсоединяют к клеммам старой и новой розеток.
4. Закрывают новую розетку декоративной крышкой, а старую – плоским пластмассовым колпаком.
5. Соединительный провод убирают в штроб или маскируют другим способом.

Завершающим этапом считается шпатлевка стены в месте штробления и ее подготовка к дальнейшему проведению косметического ремонта. Другой способ – укладка провода открытым способом в кабель-канал.

Выбор необходимых материалов

Шлейфовый способ соединения отличается скромным набором материалов и инструментов для его осуществления:

• кабель нужного сечения;
• подрозетник;
• перфоратор с коронкой;
• индикаторная отвертка;
• плоская отвертка;
• молоток;
• пассатижи.

В панельных домах для переноса точки выбирают пластиковые подрозетники. Деревянные и гипсокартонные стены предполагают использование модифицированных подрозетников с распорными лапками.

Изготовление ниши и монтаж подрозетника

Если появился вопрос, как перенести розетку, начните с подготовительных работ. Первый этап – определения места новой электроточки. Далее выполняют разметку рабочего поля под новую линию согласно требованиям ПУЭ, и высверливают лунку под розетку. В полученную нишу монтируют подрозетник, формируя электроточку. С обратной стороны в него вводят провод, проложенный от старой розетки.

Затем «стакан» закрепляют в бетонной стене гипсовым раствором и ждут, когда смесь начнет твердеть. В деревянных домах подрозетник фиксируется боковыми лапками.

Подключение новой точки

После того, как правильная длина кабеля подобрана, один его конец соединяют с клеммниками старой розетки. Вторую сторону ведут к новой точке. Подключение ноля, фазы и заземления осуществляют в контактах рабочего узла параллельным способом. При соединении жил их зачищают от изоляционного слоя.

После подключения рабочую часть розетки фиксируют в монтажной коробке и устанавливают декоративную панель.

Перенос розетки путем удлинения провода

Если вы не знаете, как перенести розетки на кухне, воспользуйтесь самым простым из способов, — удлинением кабеля. При его осуществлении старая точка берет на себя роль распределительной коробки. От нее кабель наращивают до места размещения новой розетки и выполняют подключение. Главный недостаток такого переноса розетки на кухне в том, что ее мощности не хватит для питания крупных потребителей, как холодильник или электроплита. Зато линии достаточно для работы блендера, мультиварки или тостера.

В старых многоквартирных домах проводку делали из алюминия. Современные стандарты рекомендуют применять медные жилы с сечением от 1,5 мм2. Этот факт стоит учитывать при переносе электроточек.

Основные этапы удлинения линии:

1. Отключают подачу электричества в квартиру.
2. Индикаторной отверткой проверяют остаток электричества в клеммах.
3. Вскрывают старую розетку и вынимают ее рабочую часть.
4. Карандашом намечают линию и проделывают по ней штробу.
5. Готовят лунку для подрозетника.
6. Соединяют провода, чтобы удлинить линию.
7. В старую розетку монтируют распределительную коробку и прячут скрепленные жилы.
8. В подготовленную лунку ставят подрозетник.
9. Провод присоединяют к клеммам обоих розеточных блоков.
10. Розеточный блок устанавливают в «стакан».
11. На новой розетке закрепляют декоративную панель.

В старой точке нужно избегать контакта соединения со шпаклевкой. Место скрутки закладывают в стакан, но никак не в штробы. Это помогает избежать частичного разрушения стены для ремонта сети в будущем.

Вывод нового ответвления

Этот способ переноса считается самым безопасным. Он предполагает вывод новой линии к электроточке. Метод применим для панельных многоквартирных домов. Проводка в «панельках» обычно замурована в бетон и не подлежит извлечению. Старые точки в таких условиях обесточивают, а для новых подготавливают отдельную штробу.

Штробление стены и монтаж «стакана»

Чтобы перенести розетку любым из способов, электрик должен придерживаться алгоритма:

1. Подачу электричества в квартиру отключают.
2. На стене карандашом обозначают линию штроб.
3. Болгаркой или перфоратором выпиливают углубление в стене для укладки в него кабеля.
4. На подготовленном месте для новой электрототчки коронкой вырезают лунку для подрозетника глубиной 50 мм.
5. Стенки углубления очищают от пыли.
6. В подготовленную лунку монтируют «стакан».

Важно, чтобы подрозетник не выступал из стены. Для этого можно сильнее углубить отверстие или срезать заднюю стенку «стакана».

Укладка кабеля и подключение клемм

Кабель в штробах фиксируют через каждые 5 – 7 см раствором или пластиковыми хомутами. Распределительную коробку вскрывают. В старой розетке находят точку соединения выводящего провода с кабелем от бывшей розетки. Их разъединяют и полностью демонтируют старую линию. Если в процессе демонтажа удалось вскрыть старую штробу, провод из нее достают, а углубление скрывают гипсовым раствором.

Провода соединяют путем установки клеммных или пружинных колодок, а также с помощью разноцветных колпачков. Эти методы более надежны, чем скрутка между собой жил. При работе с клеммами фазовый провод определяют на левый зажим, нулевой – на правый. Провод заземления монтируют к клемме с «усиками» на корпусе.

Подключенный рабочий узел вставляют в монтажную коробку и фиксируют раствором, болтами или «лапками». Монтаж декоративной панели считается завершающим этапом.

Метки:

Как перенести электрическую розетку на готовую стену | Домашние руководства

Сесилия Харш Обновлено 15 декабря 2018 г.

При установке электроники, такой как настенный телевизор с плоским экраном, наличие вилки в стене прямо за ними позволяет скрыть провода, а не позволить им свисать стена. Называете ли вы его вилкой, розеткой или розеткой, если он не находится в удобном месте, вы всегда можете его переместить. Электротехнические правила не ограничивают расположение штепсельных вилок в стене, что позволяет перемещать штепсельную вилку по готовой стене в более удобное место.

1. 1.

   Выключите автоматический выключатель той вилки, которую вы хотите переместить на стену. Если вы не уверены, какой автоматический выключатель подает электричество на вилку, просто подключите свет или радио к сетевой розетке, включите свет или радио и продолжайте выключать каждый автоматический выключатель на 15 и 20 ампер до тех пор, пока выключатель не включится. выключите свет или радио.

2. 2.

   Отключите свет или радио от розетки. Приложите бесконтактный тестер напряжения к вилке. Тестер подаст звуковой сигнал и загорится, если в розетке все еще есть электричество.

3. 3.

   Удалите один винт, крепящий настенную панель к дюбелю. Снимите настенную пластину со стены. Выкрутите два винта, крепящих вилку к верхней и нижней части электрической коробки.

4. 4.

   Ослабьте винты на вилке, удерживающие электрические провода. Отсоедините провода от боковой вилки. Отложите вилку в сторону.

5. 5.

   Отметьте высоту новой электрической вилки на стене над исходной вилкой. Поместите шаблон, поставляемый с одноблочной электрической коробкой, на отметку, которую вы разместили на стене. Перенесите шаблон на стену. Если в вашей коробке нет шаблона, вы можете приложить отверстие коробки к стене и обвести его.

6. 6.

   Разрежьте гипсокартон по намеченной линии с помощью ножовки. Конструкция ножовочной пилы позволяет протолкнуть конец пилы сквозь гипсокартон и без особых усилий вырезать в стене отверстие для нового дюбеля.

7. 7.

   Измерьте расстояние между первоначальным и новым расположением заглушки. Добавьте от 12 до 18 дюймов к вашим измерениям, чтобы учесть ваши проводные соединения. С помощью кусачек отрежьте неметаллический электрический кабель длиной 12-2, равный вашим размерам.

8. 8.

   Протяните кабель вверх через предварительно вырезанное отверстие в верхней части пластиковой электрической коробки в стене. Если оригинальная коробка сделана из металла, вы должны сделать отверстие в коробке, прежде чем прокладывать кабель по стене. Поместите отвертку в круглое углубление в верхней части электрической коробки. Ударьте молотком по рукоятке отвертки, чтобы выбить металлический диск из коробки. Вставьте резиновую втулку электрического отверстия в отверстие, чтобы защитить электрический кабель от острых металлических краев.

9. 9.

   Протяните электрический кабель вверх по стене, пока он не появится в новом отверстии в стене. Протяните кабель через одно из предварительно вырезанных отверстий в коробке для переделки.

10. 10.

    Вставьте коробку в отверстие в стене. Затяните два винта на краю коробки, чтобы прикрепить коробку для переделки к гипсокартону.

11. 11.

    Вставьте каждый конец неметаллического электрического кабеля 12-2 в кабельный рыхлитель. Сожмите рукоятки, когда будете тянуть рыхлитель с конца троса. Рыхлитель расщепляет внешнюю оболочку, обнажая три электрических провода внутри нее, не повреждая изоляцию провода. С помощью кусачек срежьте свободную оболочку кабеля.

12. 12.

    Снимите около 3/4 дюйма изоляции с каждого конца белого и черного электрических проводов с помощью инструмента для зачистки проводов. Оставшийся неизолированный медный провод является проводом заземления и не требует изоляции.

13. 13.

    Совместите два белых провода, два оголенных медных провода вместе и два черных провода вместе внутри оригинальной коробки. Скрутите разъем оранжевого провода на каждый набор проводов. Прикрепите одноместную глухую настенную пластину к оригинальной электрической коробке с помощью двух винтов, прилагаемых к глухой пластине.

14. 14.



    С помощью острогубцев сделайте небольшие крючки на концах трех проводов внутри новой настенной коробки. Наденьте черный провод на черный или медный винт на вилке, белый провод на серебристый винт на клемме и оголенный медный провод на зеленый винт на нижней части вилки. Затяните три клеммных винта.

15. 15.

    Прикрепите заглушку к новой коробке двумя винтами, которые вы выкрутили из заглушки, когда снимали ее с оригинальной заглушки. Прикрепите настенную пластину к вилке. Включите автоматический выключатель, чтобы обеспечить электричеством перенесенную вилку.

    вещей, которые вам понадобятся

    • Light или Radio

    • Неконтактный испытатель напряжения

    • Овертка

    • Электрика.

      12-2 неметаллический электрический кабель

    • Кусачки

    • Молоток

    • Резиновые втулки для электрических отверстий в ассортименте

    • Кабель Ripper

    • Стрипперы с проволоками

    • Оранжевые проволочные разъемы

    • Плошинки с нозой

    • Blank Wall Plate

16. CAN HAPER SCURIN даже смерть. Соблюдение некоторых мер предосторожности поможет вам обезопасить себя. Носите обувь с резиновой подошвой при работе с электричеством и используйте ручной инструмент с резиновой ручкой для дополнительной защиты от ударов. Всегда выключайте выключатель цепи, с которой вы работаете, и прикрепляйте записку к коробке панели, чтобы напомнить членам семьи, что вы работаете с электричеством, и предостеречь их от включения выключателя. Проверьте каждый провод на наличие электрического тока с помощью бесконтактного тестера напряжения, прежде чем прикасаться к каким-либо электрическим проводам. Вы должны убедиться, что ток отключен, и продолжать работу над проектом безопасно.

Ссылки

• Домашние советы Дона Вандерворта: как расширить электрическую цепь
• Home Depot: установка или замена розетки Receptacle Outlet

Writer Bio

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

Почему электрики необходимы для перемещения электрической розетки

ART Plumbing AC & Electric • 25 февраля 2020 г. • Электрика

Время чтения: 3 минуты

Нет никаких сомнений в том, что электричество может быть опасным, с потенциально шокирующими последствиями, если что-то пойдет не так. Большинство людей осознали, что для ремонта домашней электросети следует вызывать профессионала, но все же считают, что перемещение электрической розетки менее опасно и может быть выполнено своими руками. В Art Plumbing, Air Conditioning & Electric мы понимаем, что хотим сэкономить деньги там, где вы можете, но некоторые работы вы должны оставить лицензированным электрикам; и вот почему.

Перемещение электрической розетки

Перемещение выход в другое место на той же стене или на другую стену полностью, может показаться простым процессом:

• Шаг 1

  Сначала необходимо отключить питание. Технические специалисты часто берут с собой вольтметры, чтобы еще раз проверить, отключена ли розетка, прежде чем они начнут работать.

• Этап 2

  Новое место выхода должно быть правильно подготовлено. Это включает в себя разметку места, где будет проходить розетка, и аккуратное вырезание отмеченной области с помощью замочной скважины или пилы для гипсокартона.

• Этап 3

  Этот шаг включает перемещение провода или прокладку нового. Опытные техники узнают, можно ли переместить провод и снова подсоединить его или требуется новый провод.

  Если существующий провод не нужно заменять, но он слишком короткий, чтобы добраться до новой розетки, необходимо будет проложить новые провода от существующей розетки к новой. Создание надежного соединения между двумя проводами требует соответствующей подготовки; в противном случае вы можете столкнуться с одной из нескольких проблем с электричеством, возникающих из-за домашней проводки.

• Этап 4

  Проволока протягивается через один из вводов во врезной коробке и монтируется в стене в месте прорезания отверстия. Чтобы установить коробку на одном уровне со стеной, в каждом углу используются винты с крестообразным шлицем, которые затягиваются до тех пор, пока крылья не зацепятся за гипсокартон.

• Этап 5

  Провод подсоединяется к внешней оболочке розетки (розетке) в определенной ориентации. Черный провод подключается к так называемому горячему винту 9.0226 белый провод подключается к винту нейтрали , а медный провод подключается к винту заземления . Розетка ввинчивается во врезную коробку, а на розетку надевается накладка.

• Этап 6

  Наконец, заглушка ввинчивается в старую электрическую коробку.

Зачем мне для этого нужен электрик?

Интернет полон «полезных» веб-сайтов, которые проведут вас через процесс переместить электрическую розетку, но большинство из них не упоминают, как это сделать своими руками процесс может пойти не так. Некоторые электрические проекты не должны предприниматься кем-либо, кто не был обучен область.

Вы нужен квалифицированный электрик, чтобы сделать эту конкретную работу для вас, потому что:

• Они обеспечивают вашу безопасность

  Общеизвестно, что электрические проекты

  «Сделай сам» опасны, потому что они выполняются людьми, которые не изучили проверки безопасности, которые необходимо выполнять после каждой установки или перемещения розетки. Квалифицированные электрики обеспечивают безопасность вашей розетки, защищая вас от возгорания или повреждения проводки по всему дому.

• Они придерживаются кода

  Обученные электрики хорошо знают местные электротехнические нормы и правила и позаботятся о том, чтобы ваша электропроводка соответствовала этим нормам.

  Многие местные постановления требуют, чтобы по крайней мере одна розетка GFCI (прерывание цепи замыкания на землю) была установлена ​​в зонах, подверженных влаге.

• Они знают ваш выключатель

  Электрики подключают вашу розетку к автоматическому выключателю, мощность которого достаточна для того, чтобы справиться с необходимой нагрузкой.

  Автоматические выключатели представляют собой электрические выключатели с автоматическим управлением, которые предназначены для защиты электрических цепей от повреждения избыточным током, который может возникнуть в результате перегрузки или короткого замыкания. При обнаружении неисправности автоматический выключатель прерывает подачу тока.

  Для большинства крупных бытовых приборов, таких как сушилки или плиты, требуется отдельная розетка.

• Они знают электрические системы

  Квалифицированные электрики, такие как специалисты Art Plumbing, Air Conditioning & Electric, имеют многолетний опыт работы в этой области и знают, на что еще следует обратить внимание при установке розеток.
