Как подключить две лампочки к одному выключателю

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы.

К тому же и двойные выключатели имеют свои особенности подключения.

Содержание

1. Обычный выключатель на одну лампу
2. Подключение двух ламп на один выключатель
3. Двухклавишный выключатель
4. Раздельное освещение помещения
5. Многорожковая люстра
6. Подключение от розетки
7. Подключение ламп с преобразователем
8. Что же в итоге?

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем.

Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Понравилась статья? Поделиться с друзьями:

Подключение двухклавишного выключателя: схемы, ошибки подключения

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и  перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Рис. 1. Особенности двухклавишного выключателя

Три зажима предназначены для:

• 1 – передачи электроэнергии к первой группе осветительного оборудования;
• 2 – передачи электроэнергии ко второй группе осветительного оборудования;
• L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

• Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п. 10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
• Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
• Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
• Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
• Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

• Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
• Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
• Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
• Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не  приобретет жесткое крепление в стене.
• После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

Рис. 3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения  в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения  явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

• Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
• Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
• Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
• Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
• Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• Е.Д. Тельманова «Электрические и электронные аппараты» 2010
• О. Коновалов «Управление освещением из нескольких мест» 2013
• Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
• Буль Б.К. «Основы теории электрических аппаратов» 1970

Как подключить свет параллельно со схемой выключателя (Руководство)

Опубликовано: 29 июня 2022 г. Сэм Орловски

Категории Обучение

Теги Проводка

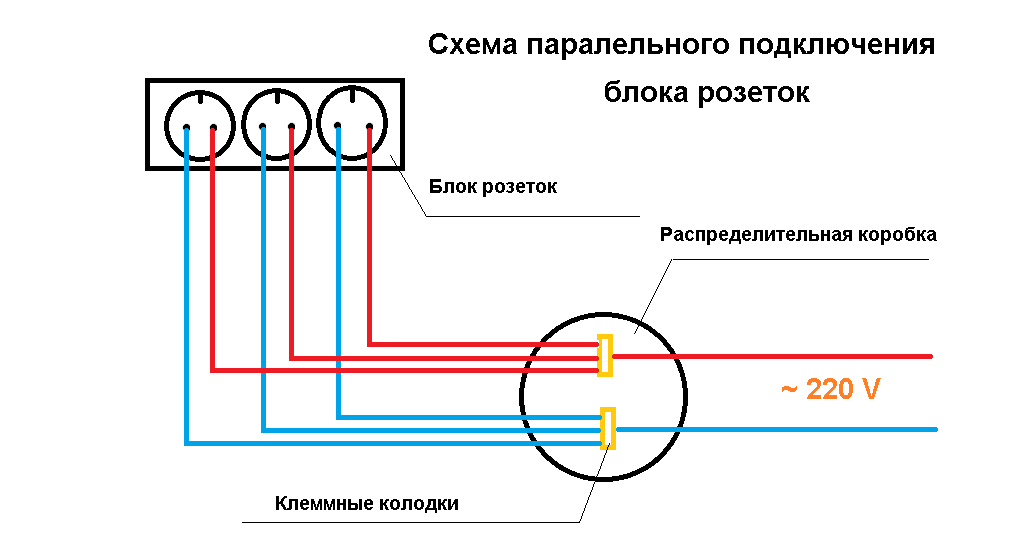

Двумя основными способами соединения лампочек являются последовательное и параллельное соединения. Оба имеют свой собственный набор преимуществ, недостатков и вариантов использования. Жилые цепи, используемые в основной электропроводке, соединяются (или должны быть) параллельно. В большинстве случаев выключатели, розетки и осветительные приборы соединены параллельно, чтобы поддерживать источник питания для других электрических устройств и приборов через горячий и нейтральный провод в случае отказа одного из них.

В общем, чтобы подключить свет в параллельной цепи с выключателем, подключите нейтральный провод к одному из патронов лампы. Подсоедините линейный провод к клемме переключателя, а затем подключите провод между 2-й клеммой переключателя и патроном/держателем лампы.

В этом контексте мы узнаем, как подключить свет параллельно с помощью схемы переключателей.

Меры предосторожности

• Перед началом работы с данным руководством прочтите все предупреждения и инструкции.
• Отключите питание перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего обучения и контроля.
• Работать с электричеством только в компании тех, кто имеет хорошие знания, практический опыт и понимает, как обращаться с электричеством. (1)
• Самостоятельное выполнение электромонтажных работ небезопасно и незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в электрические соединения, обратитесь к сертифицированному электрику или поставщику электроэнергии.

Процедуры

Шаг 1. Подсоедините нейтральные провода всех ламп и нейтральную клемму источника питания.

Шаг 2. Подключите либо одну из клемм выключателя, либо клемму фазы источника питания.

Шаг 3 . Соедините остальную клемму каждого переключателя с остальной клеммой каждой лампочки.

Шаг 4. Дайте каждому выключателю имя на основе источников света, с которыми он связан.

Параллельное соединение проводки выключателя освещения

Поскольку напряжение в параллельной цепи одинаково в каждой точке, а протекающий ток переменный, добавление или удаление одной лампочки из цепи не влияет на другие лампы или подключенные устройства и приборы. В цепи этого типа можно добавить любое количество точек освещения или нагрузок (в соответствии с расчетом нагрузки цепи или подцепи) путем простого удлинения проводов L и N до дополнительных источников света.

Как видите, здесь параллельно соединены три источника света. Нейтраль каждой лампы подключена и должна быть подключена к нейтрали источника питания. Кроме того, фазные клеммы каждой лампы связаны и должны быть подключены к фазной клемме источника питания. Нет необходимости применять более высокое напряжение, чем напряжение отдельного светильника, при параллельном соединении светильников. Используя то же напряжение, что и номинальное напряжение выключателя освещения, можно запитать параллельно подключенные к цепи лампы. Сопротивление одного источника света не может повлиять на всю цепь. Здесь более мощное освещение может светить ярче. Кроме того, напряжение на каждой лампе одинаково. Однако ток, потребляемый каждой лампочкой, неодинаков; это определяется их сопротивлением и мощностью. (2)

Параллельное подключение ламп: преимущества и недостатки

Преимущества

• Каждое связанное электрическое устройство и прибор являются автономными. Таким образом, включение или выключение устройства не влияет на другие инструменты или их работу.
• В случае обрыва кабеля или удаления лампы все цепи и связанные с ними нагрузки останутся в рабочем состоянии; другими словами, другие светодиодные светильники и электроприборы будут продолжать нормально функционировать.
• Если к параллельным цепям освещения добавить больше лампочек, их яркость не уменьшится (как это происходит только в последовательных цепях освещения). Потому что напряжение в каждой точке параллельной цепи одинаково. В двух словах, они получают ту же мощность, что и напряжение источника.
• Пока цепь не перегружена, можно добавить больше осветительных приборов и точек нагрузки в параллельные цепи по мере необходимости в будущем.
• Добавление дополнительных устройств и компонентов снизит общее сопротивление цепи, в основном при использовании оборудования с высоким номинальным током, такого как кондиционеры и электрические обогреватели.
• Схема параллельного подключения более надежна, безопасна и проста в использовании.

Недостатки

• В схемах параллельных схем освещения используются более протяженные кабели и провода.
• При добавлении второго светильника в параллельную цепь требуется больший ток.
• При установке постоянного тока батарея разряжается быстрее.
• Параллельное подключение сложнее, чем последовательное.

Последовательное и параллельное соединение

Последовательная цепь

Базовая электропроводка представляет собой замкнутую цепь, по которой протекает постоянный ток. Батарея является самым основным источником постоянного тока для электропроводки, и подключение крошечной лампочки к клеммам батареи создает простую цепь постоянного тока.

Однако практические схемы состоят из большего количества компонентов, чем одна лампочка. Последовательная цепь состоит из более чем одного компонента и соединена встык так, что через все из них проходит один и тот же ток.

Параллельная цепь

Когда два или более компонента соединены параллельно, они имеют одинаковую разность потенциалов (напряжений) на своих концах. Величина разностей потенциалов между компонентами такая же, как и их полярности. На все компоненты параллельной цепи подается одинаковое напряжение.

Параллельная цепь имеет два или более путей для протекания тока. Все элементы в параллельной цепи имеют одинаковое напряжение. В последовательной цепи ток течет только по одному каналу. Что касается параллельных цепей, то существует несколько путей протекания тока.

Взгляните на некоторые из наших статей ниже.

• Как подключить фары к тележке для гольфа 48 вольт
• Как заглушить электрические провода
• Какой калибр провода для светильника

---

Ссылки
(1) практический опыт – https://medium.com /@srespune/why-practical-knowledge-is-more-important-than-theoretical-knowledge-f0f94ad6d9c6
(2) сопротивление – http://hyperphysics. phy-astr.gsu.edu/hbase/electric/resis.html

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeКатегории Обучение Метки Проводка

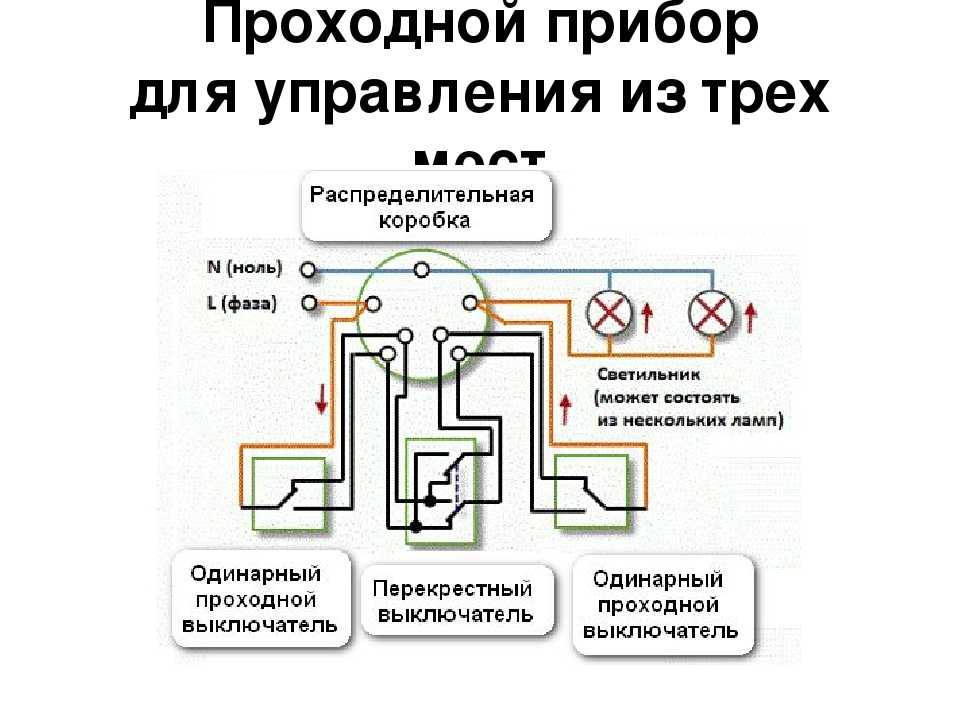

Варианты трехпозиционного переключателя

Вот несколько вариантов использования трехпозиционного переключателя для управления освещением от две локации. Цвета показаны в соответствии с NEC. Прежде чем читать это страницу, вы можете посетить 3-позиционные переключатели и 4-позиционные переключатели.

Отдельные световые цепи

Ниже приведена, пожалуй, самая простая схема, панель для переключения на свет:

Ниже показан вариант со светом между двумя выключателями, т. е. панель-выключатель-свет-выключатель. [См. примечание 1 ниже, если два выключателя не видны отовсюду в комнате, освещенной этим светом.] В этом случае конец белого провода от световой коробки к правому выключателю должен быть перемаркирован черным, чтобы указать, что это горячий провод:

Далее идет цепь со светом между двумя выключателями, но с панелью питание светового короба. Обратите внимание на замечание, аналогичное приведенному выше. [См. примечание 1 ниже, если два переключателя не видны друг другу.]

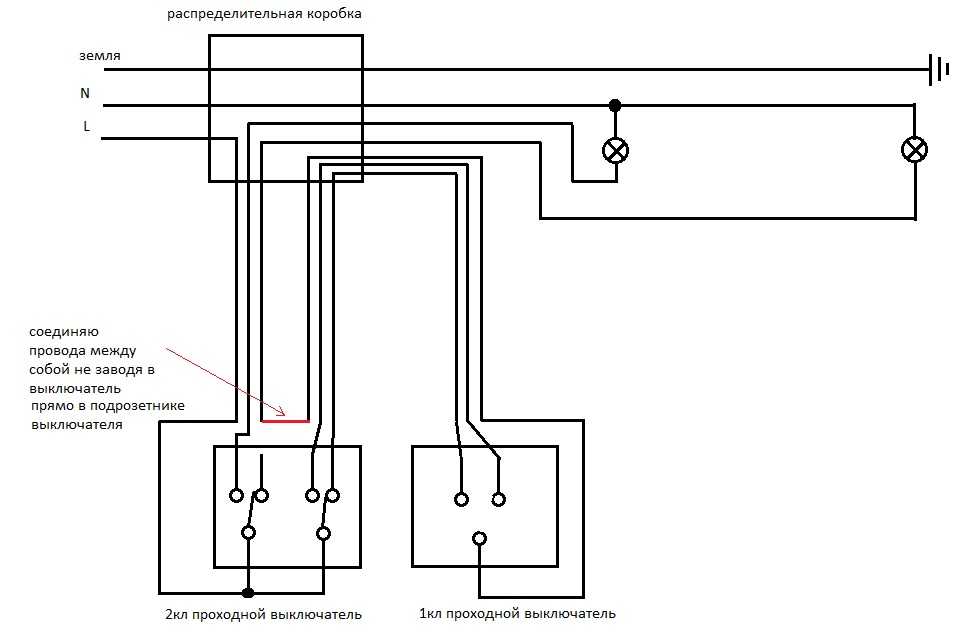

Управление несколькими источниками света

Любое из перечисленных выше устройств можно изменить для управления несколькими источниками света. Дополнительные огни просто подключаются параллельно с первым, используя двухжильный кабель. Черный должен быть подключен к черному проводу, питающему свет, и белому к белый провод, питающий свет во всех случаях. Вот один пример. [См. примечание 1, если два переключателя не видны друг другу.]

Это несколько иное расположение, требующее трехжильного кабеля между огни. [См. примечание 1, если два переключателя не видны друг другу.] :

Просто хвастовство

Время от времени кто-нибудь спросит, можно ли подключить цепь, соединяющую панель-выключатель-свет-свет-выключатель. Есть, но нужно использовать четырехжильный кабель, как показано ниже. Как правило, дешевле просто подключить второй свет параллельно. с первым двухжильным кабелем, как показано ранее на этой странице. [См. примечание 1 ниже, если два переключателя не видны друг от друга.]



Начиная с Национального электротехнического кодекса 2011 г. , в большинстве случаев каждая распределительная коробка должна иметь нейтральный провод. Несколько схем выше — те, что относятся к этой заметке — нет. К счастью, многие установки трехпозиционных переключателей подпадают под следующее исключение. « Если несколько мест выключателя контролируют одну и ту же осветительную нагрузку, так что вся площадь помещения или пространства видна из одного или комбинированного места выключателя, заземляющий провод цепи должен требоваться только в одном месте». Другие менее распространенные исключения см. в NEC 404.2(C). Если ни одно из этих исключений не применимо, вам потребуется кабель с большим количеством проводников, чтобы обеспечить нейтраль для каждой распределительной коробки.

Пример. Во второй схеме на этой странице между световой коробкой и крайним правым трехпозиционным переключателем следует использовать четырехжильный кабель (красный, синий, черный и белый). Белый проводник, показанный на этой схеме, следует заменить синим проводом.
