Как от распределительной коробки подключить розетку: Как вывести розетку из распределительной коробки? – Tokzamer

Соединение проводов в распределительной коробке для электропроводки

Электричество представляет ту область, работы в которой не терпят ошибок, которые могут привести к непредсказуемым результатам. Несмотря на эти факты, многие стараются самостоятельно разобраться в электрических сетях, чтобы сэкономить на работах. Очень важно осуществлять грамотное соединение в распределительных коробках, поскольку за этим стоят правильность работы,  безопасность, в том числе и пожарная.

Содержание

• 1 Зачем нужна распределительная коробка
• 2          Способы соединения проводов
  • 2.1 Соединение проводов с помощью скрутки
  • 2.2 Скрутка с помощью монтажных колпачков
  • 2.3 Соединение проводов с помощью пайки
  • 2.4 Соединение проводов с помощью сварки
  • 2.5 Соединение проводов с помощью клеммных колодок
  • 2.6          Соединение проводов с помощью опрессовки
• 3 Основные схемы разветвления проводов
  • 3.1 Подключение розеток
  • 3. 2 Подключение одноклавишного выключателя
  • 3.3 Подключение двухклавишного выключателя

Зачем нужна распределительная коробка

Электрические провода, начиная от распределительного щитка, проводятся по всем помещениям дома или квартиры. В каждом помещении эти провода подключаются либо к розеткам, либо к освещению, которое функционирует на основе электрических выключателей, а также осветительных приборов. Провода, которые заводятся в отдельное помещение, в первую очередь попадают в распределительную коробку, а затем идут по своему назначению – одними проводами подключаются розетки, а другими проводами освещение. Именно в распределительной коробке осуществляется подключение этих проводов так, чтобы корректно работала электрическая система – розетки и освещение должно функционировать независимо друг от друга.

Правила устройства электропроводки

Электрические провода разводятся по помещениям так, чтобы их можно было легко найти в случае аварийных ситуаций, а для этого прописаны правила, 4 которые заключены в отдельный раздел под названием «Правила устройства электроустановок» или сокращенно «ПУЭ».

В ПУЭ сказано, что все соединения и ответвления проводов осуществляются в распределительной коробке. Разводка проводов осуществляется на расстоянии 15см от уровня потолка, после чего, если требуется сделать ответвление, провода опускаются под прямым углом. В местах ответвлений устанавливаются распределительные коробки, в которых соединяются провода согласно схеме соединения.

Некоторые формы распределительных коробок

Существуют распределительные коробки для поверхностного, а также для скрытого монтажа электрической проводки. Скрытый монтаж предусматривает в местах установки формирования углублений, в которые устанавливаются распределительные коробки так, чтобы крышки находились заподлицо со стеной. Как правило, распределительные коробки закрывают отделочным материалом (например, заклеивают обоями), чтобы они не портили внешний вид интерьера. Если известна схема соединения проводов, то найти распределительную коробку в случае чего не столь сложно. В некоторых случаях, что в наше время является редкостью, осуществляют поверхностный монтаж. В таком случае, распределительные коробки, как и розетки, как и выключатели, устанавливаются непосредственно на стену (или на другое основание).

Выпускаются распределительные коробки либо круглой, что намного чаще, либо квадратной формы. Обычно имеется четыре вывода для подключения проводов, но может быть и больше. Выводы сделаны так, чтобы можно было подключать провода, помещенные в гофрошланги или в пластиковые трубы. Такой подход позволяет быстро заменять провода в случае аварийных режимов. Зачастую, электрические провода разводятся в штробах – своеобразных углублениях, проделанных в стенах. С одной стороны – это просто, а с другой стороны, в случае повреждения проводов, заменить их очень сложно. В любом случае, лучше все делать так, как требуют ПУЭ.

Использование распределительных коробок позволяет:

• Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
• Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
• Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
• Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

         Способы соединения проводов

Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.

Соединение проводов с помощью скрутки

Этот вариант считается самым простым, так как для его реализации достаточно иметь обычные плоскогубцы. При этом этот способ считается самым ненадежным, о чем сказано в ПУЭ. В случае ненадежного контакта, возможен перегрев в местах соединения, который может привести к пожару. Может быть использован как временный вариант соединения проводов с последующей заменой на более надежные соединения.

Правильная скрутка электрических проводов

Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.

Многожильные провода следует скручивать в такой последовательности:

• Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
• Проводники раскручиваются на длину до 2-х сантиметров.
• Проводники соединяются встык, на длину раскрутки.
• Отдельные проводники скручиваются с помощью пальцев рук.
• После этого, проводники скручиваются с помощью плоскогубцев.
• Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.

Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Watch this video on YouTube

Скрутка с помощью монтажных колпачков

Для соединения электрических проводов выпускаются специальные колпачки. В таком случае задача существенно упрощается, а применение колпачков позволяет получить более надежное соединение. Колпачки сделаны из материала, который не поддерживает горение. Внутри колпачка располагается металлическая резьба конической формы. Выпускаются колпачки нескольких размеров, так как они предназначаются для соединения различного количества проводников.

Соединение проводов при помощи колпачка

Чтобы соединить проводники, достаточно зачистить их от изоляции и немного скрутить вручную. После этого на проводники надева6тся колпачок и с усилием прокручивается до тех пор, пока проводники не перестанут вращаться. Можно после этого считать, что проводники соединены.

Соединение проводников в распределительной коробке колпачками

Использование колпачков позволяет сразу же решить все проблемы — осуществление скрутки, а также изоляция места скрутки. Получается не только компактно, но еще и надежно.

Соединение проводов с помощью пайки

Соединение проводов с помощью пайки считается более приемлемым, тем более что для этого необходимо иметь паяльник, а также навыки обращения с ним. В первую очередь необходимо зачистить провода, а затем провода лудятся. Для этого нагревается паяльник, после чего на них наносится тонкий слой припоя с использованием канифоли. Освобожденный от изоляции проводник нагревается с помощью паяльника и в горячем состоянии помещается в канифоль на короткое время. После этого осуществляется процесс лужения. Для этого необходимо, чтобы на паяльнике было немного припоя. Жалом паяльника просто проводится по проводнику, и он приобретает блестящий белый цвет с металлическим отливом, так как цвет припоя соответствующий.

Спаянные провода

Следующий этап включает обычную скрутку проводников по всей технологии. После этого опять нужно взять разогретый паяльник и припой, причем припоя нужно намного больше, по сравнению с лужением. Скрутка прогревается до тех пор, пока не начнет плавиться припой. Расплавленный припой должен попасть между витками, обволакивая место скрутки. Таким способом обеспечивается надежный контакт.

Естественно, что этот вариант соединения не приветствуется среди электриков лишь по той причине, что для реализации этого варианта требуется намного больше времени, нежели в случае с обычной скруткой. К тому же, такой способ соединения обладает плохой ремонтопригодностью. Спаять провода вместе намного проще, по сравнению с их распайкой. Чтобы найти аварийное место, приходится провода распаивать, что в аварийных режимах, когда пропадает электричество, сделать это не так просто.

Пайка скруток, быстрый способ.http://masterovv.ru

Watch this video on YouTube

Соединение проводов с помощью сварки

Это как раз тот вариант, когда необходимо не только иметь специальный инструмент, который имеется не у всех, необходимо иметь навыки работы с ним, тем более что придется сваривать достаточно тонкие провода.

При наличии сварочного аппарата, необходимо выставить сварочный ток:

• Около 30А, если свариваются проводники, сечением 1.5 миллиметра квадратных.
• Порядка 50А, если необходимо сварить провода, сечением 2.5 миллиметра квадратных.

Для сварки проводов из меди не подходят обычные электроды, поэтому потребуются графитовые электроды. Процесс непростой, так как одним концом от сварочного аппарата придется подсоединиться к нижней части скрутки, а электродом нужно коснуться верхней части скрутки. Сварка осуществляется за доли секунды, поэтому очень важно не передержать, иначе скрутка сгорит. После этого остается лишь заизолировать места соединений. На видео можно посмотреть, как правильно это сделать.

Соединение проводов в распредкоробке распайке путем скрутки со сваркой

Watch this video on YouTube

Соединение проводов с помощью клеммных колодок

Существует еще один вариант соединения проводов в распределительных коробках – это соединение с помощью клеммников (клеммных колодок). Существуют клеммные колодки на основе специальных зажимов, а также обычные винтовые. Соединение достаточно простое, так как достаточно вставить несколько зачищенных проводов в металлическую гильзу, после чего они зажимаются с помощью специальных зажимов или с помощью обычных винтов.

Клеммные колодки на основе винтовых зажимов выполнены в пластмассовом корпусе, внутри которого располагается контактная пластина. Современные контактные колодки выполнены со скрытыми контактами, а контактные колодки старого образца выполнены с открытыми контактами. Несмотря на такие различия, принцип их работы абсолютно идентичный.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Недостаток клеммных колодок заключается в том, что соединение двух и более проводников в одном гнезде связано с трудностями, так как каждое гнездо предназначается для подключения одного проводника.

Клеммники Ваго относятся к другому виду соединительных колодок, так как такие зажимы позволяют соединять провода намного быстрее и надежнее, но при этом они занимают больше места. В основном отдают предпочтение двум видам:

Единственный недостаток этих зажимов заключается в том, что они эксплуатируются при значительно меньших токах, хотя такие токи, как 24 ампера для проводников сечением 1.5 мм квадратных, а также такие токи как 32 ампера для проводников сечением 2.5 мм квадратных, сравнительно не малые для электрической сети дома или квартиры. Другими словами, они специально рассчитывались для подобных условий эксплуатации.

Монтаж распаечной коробки

Watch this video on YouTube

         Соединение проводов с помощью опрессовки

Этот вариант соединения больше подходит для электрических сетей, которые работают с большими токовыми нагрузками. Если говорить о бытовых потребителях, то здесь просто не имеет смысла пользоваться такой технологией соединения. Следует также учитывать то, что потребуются специальные гильзы и специальный инструмент – клещи. О том, как можно на практике реализовать такой способ соединения, можно увидеть в видео.

В распредкоробках опрессовкой соединяю кабельные линии

Watch this video on YouTube

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

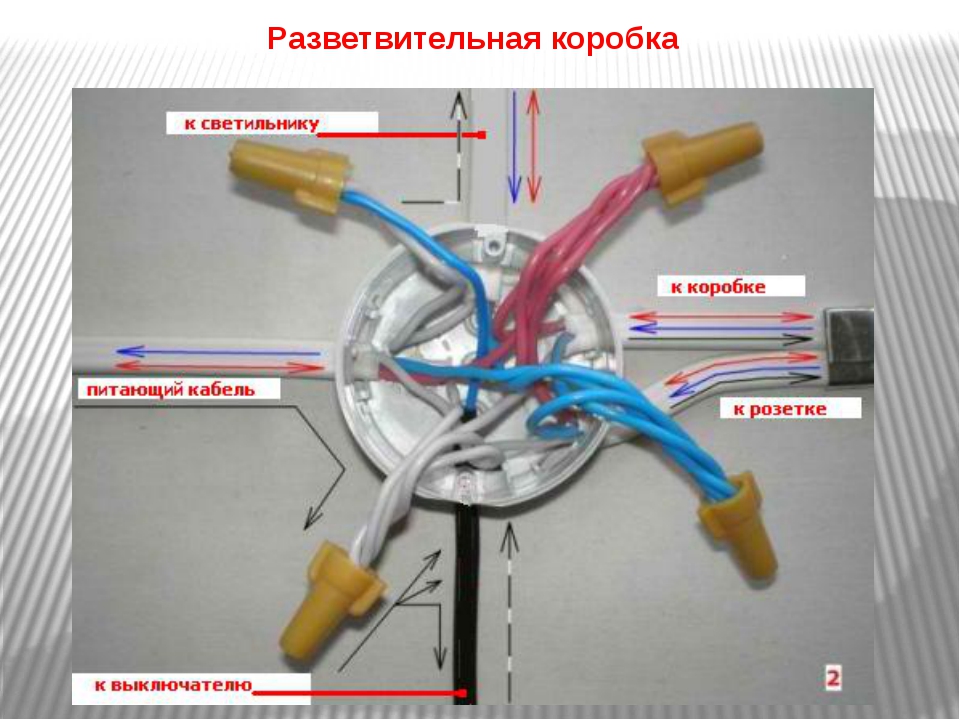

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты.  Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

• Провод подключения к сети.
• Провод подключения от осветительного прибора.
• Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя

Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Как подключить розетку к существующей проводке: фото и видео инструкция

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Реклама

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Содержание

• 1 Устройство розетки
• 2 Распространенные виды розеток
• 3 Способ установки проводки и розетки
• 4 Тип подключения
• 5 На какой высоте устанавливать розетки
• 6 Процесс установки
  • 6.1 Этап первый: подготовительные работы
  • 6.2 Этап второй: подсоединение проводов к розетке
  • 6.3 Этап третий: подключаем розетку
• 7 Заключение

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

Поэтому:

• Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
• В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
• Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
• Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
• Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

электрика — Я хочу установить розетку на существующую распределительную коробку

спросил 4 года, 6 месяцев назад

Изменено 4 года, 6 месяцев назад

Просмотрено 6к раз

Я попытался установить розетку на существующую распределительную коробку, как показано ниже, но не смог, потому что она слишком мала для установки. У меня есть 3 решения для размышления.

• Снять колпачки с разветвителей и вставить 2 отходящие линии в заглушки и винты, чтобы они работали как разветвления
• Купите трубы и удлините еще одну коробку сверху
• Заменить существующую коробку на большую (я не могу… потому что не могу вынуть коробку из нижних каналов)

Можете ли вы сказать мне, какое решение является лучшим (имеется в виду самым простым)? (Можно поставить свой)

• электрика
• розетка
• распределительная коробка

10

В этой коробке много места, но вам нужно тщательно продумать, где разместить проволочные гайки. В середине коробки есть углубление, и их нужно затолкать обратно туда. Это также помогает использовать менее громоздкую модель проволочной гайки. Марка Ideal популярна среди электриков.

Что касается GFCI, не ставьте здесь GFCI . Это на открытом воздухе, и GFCI быстро проржавеет и выйдет из строя.

Устройства GFCI способны защищать нижестоящую цепь, например. GFCI 9Автоматический выключатель 0037 делает именно это. Итак, следуйте по этой схеме обратно к сервисной панели. Если он делает остановку у внутренней розетки, установите GFCI

там и поместите эту нижестоящую линию на его клеммы LOAD . Многие люди используют эти терминалы случайно, потому что не знают ничего лучшего; использовать их сознательно. Или вы можете использовать прерыватель GFCI.

Затем поместите здесь плоскую розетку и наклейте наклейки «GFCI Protected» здесь и на любые другие розетки, которые теперь защищены таким образом. Они включены в GFCI.

Наконец, наденьте «водонепроницаемый» чехол для использования вне помещений. Они не работают, но они требуются Кодексом. GFCI внутри дома будет защищать всех проводов в этой коробке, включая боковую проводку LINE (которую GFCI здесь не может защитить).

1

Если он действительно не подходит, приобретите удлинитель для звонка (погодостойкий). Также это должен быть атмосферостойкий выход GFCI. последняя используемая крышка или дополнительная нагрузка, которая защищает розетку от брызг, атмосферостойкий GFCI имеет электронику, залитую или заключенную в корпус, поэтому влага не приведет к сбоям. На прошлой неделе я поместил gfci в коробку именно такого типа. Здесь может помочь использование проволочной гайки меньшего размера, но я думаю, что у меня были коричневые и красные проволочные гайки как на горячих, так и на нейтральных косичках, и они подошли.

0

Если выше по течению нет УЗО, вам необходимо иметь УЗО, и оно должно быть устойчивым к атмосферным воздействиям. В этом случае я бы порекомендовал Leviton Weather Resistant GFCI, потому что они сделали его тоньше, и вам, возможно, повезет больше, если вы доставите его в коробку.

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Как подключить выключатель к розетке

Как подключить выключатель к розетке

Мы пролили свет на то, как самостоятельно подключить выключатель к розетке

Фото: Maskot/DigitalVision/Getty Images

Сложность

Простота

Напрягите мышцы своими руками.

Время выполнения

1 час

25–50 долларов

Короткий поход по магазинам (или онлайн-заказ).

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер напряжения
• Дрель
• Инструмент для зачистки проводов
• Отвертка
• Плоскогубцы
• Кабельный зажим
• Пила

ПРИНАДЛЕЖНОСТИ

• Гайка
• Розетка
• Однополюсный переключатель 9 0014
• Двухжильный кабель

Если вы устали искать в темноте переключитесь на прикроватную лампу или просто хотите добавить дополнительную функциональность своим электрическим розеткам, подключение выключателя к розетке — идеальное решение. Кроме того, если вы знакомы с электромонтажными работами своими руками, это относительно простой проект, для которого не всегда требуется профессиональный электрик. Вот что вам нужно сделать, чтобы подключить выключатель к розетке.

Подготовка к подключению выключателя к розетке

Прежде чем приступить к подключению выключателя к розетке, отключите питание цепи в блоке выключателя. Проверка каждой вилки с помощью тестера напряжения важна, чтобы убедиться, что в цепи нет питания.

Как подключить выключатель к розетке

Опять же, прежде чем приступить к этому проекту, убедитесь, что в цепи нет питания. Вот шаги для подключения выключателя к розетке.

1. Снимите емкость

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   Убедившись, что по проводам не проходит электрический ток, снимите крышку с имеющейся розетки и отвинтите винты, удерживающие розетку на месте. Как только розетка освободится, осторожно вытащите ее из электрической коробки и отложите в сторону.

2. Выпилите отверстие для распределительной коробки

   Фото: BanksPhotos / iStock / Getty Images Plus / Getty Images

   Используйте пилу, чтобы вырезать отверстие, куда вы поместите новую распределительную коробку. Обязательно поместите его в место, где ваш кабель может добраться до розетки.

3. Протяните кабель от отверстия к розетке

   Теперь возьмите кабель и пропустите его через стену к существующей розетке. Закрепите кабель на коробке, чтобы он оставался на месте во время работы.

4. Замена приемника

   Фото: Imagesbybarbara / iStock / Getty Images Plus / Getty Images

   Удалите старый приемник или при необходимости приобретите новый. Если вы хотите, чтобы переключатель активировал только одну вилку, используйте острогубцы, чтобы удалить соединительный язычок сбоку розетки между двумя вилками.

5. Отсоедините и зачистите провода

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   Далее вам нужно отсоединить провода от розетки. Используя инструменты для зачистки проводов, снимите примерно 3/4 дюйма изоляции с конца каждого провода. Электрические цветовые коды помогут отличить, какие провода к каким относятся. Розетка должна иметь два черных провода, два белых провода и зеленый или неизолированный провод. Черные провода — это «горячие» провода, белые провода — это «нейтральные» провода, а зеленый или оголенный провод — это заземляющий провод.

6. Сращивание и соединение проводов

   Фото: Билл Оксфорд / E+ / Getty Images

   Когда вы подключаете розетку, важно пометить белый провод, который вы будете подключать к выключателю, черной лентой. Это помогает отличить его от других белых проводов и указывает, что это «горячий» провод. Вы также должны соединить все заземляющие провода вместе.

   Затем соедините провод питания с белым проводом с лентой и добавьте короткий провод, называемый косичкой. Вы будете использовать этот пигтейл для подключения к одной из латунных клемм на розетке. Оставшийся черный провод следует подключить к другой латунной клемме, а белый провод следует подключить к серебряной клемме.

7. Привинтите выключатель/розетку на место

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   После того, как все провода подсоединены, осторожно вставьте их обратно в электрическую коробку и прикрутите комбинированный выключатель/розетку. устройство на место. Снова включите питание и проверьте свой переключатель. Если все работает, прикрепите накладку к устройству.

Сделай сам или наймите профессионала

В конечном счете решение о том, чтобы сделать выключатель своими руками или нанять профессионала для подключения выключателя к розетке, будет зависеть от вашего уровня навыков, опыта и уровня комфорта при работе с электричеством. Если вы уверены в своих силах и имеете некоторый опыт работы с электрикой, самостоятельное выполнение работы может оказаться экономически выгодным решением. Однако, если вы не уверены или не чувствуете себя с этой задачей, лучше всего нанять местного электрика, чтобы убедиться, что работа выполнена правильно и безопасно.

Часто задаваемые вопросы

При подключении выключателя питание обычно сначала поступает в розетку. Нейтральный провод идет прямо к розетке, а горячий провод разделяется. Вам понадобится проволочная гайка, чтобы соединить горячий провод обратно с одной из розеток, но вы также привяжете другой провод к той же проволочной гайке и побежите к выключателю. Таким образом, вы можете контролировать подачу электричества в эту конкретную розетку, включая и выключая выключатель.

Да, электрические розетки и верхнее освещение могут быть подключены к одной цепи. Причина в том, что лампы обычно потребляют гораздо меньше энергии, чем крупные приборы, поэтому их комбинация не перегрузит вашу цепь. Делая это, вы можете более эффективно распределять потребляемую мощность по выключателям в вашей панели, что может быть полезно, если в вашем доме много различных электрических устройств.

Назначение косички — подключение нескольких проводов к одной клемме на устройстве. Косички включают в себя сращивание короткого отрезка провода, называемого косичкой, с несколькими проводами, которые необходимо соединить.
