Как настроить терморегулятор теплого пола: Как настроить терморегулятор, на примере E 51.716

Установка терморегулятора E 51.716

Подключение терморегулятора Е 51.716

Определите место установки терморегулятора.

Высота установки 0,3…1,2 м от уровня пола, рекомендуется располагать рядом с розетками.

1. Подготовьте отверстия диаметром 68 мм и глубиной 60 мм в стене.

2. Установите монтажную коробку в стене и закрепите её.

3. Подведите питающие провода от щитка, монтажные концы системы обогрева «теплый пол» и датчика температуры к монтажной коробке.

4. Кратковременно подайте напряжение на питающие провода и определите фазный провод, пометьте его. Отключите питание 220В.

5. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора Е 51.716.

• питающий провод:

— «фаза» на клемму №1

— «ноль» на клемму №2

• нагрузку (тёплый пол)

— на клеммы №3

— на клеммы №4

• датчик температуры

— на клеммы №6

— на клеммы №7

Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.

Пользуйтесь услугами специалистов.

6. Закрепите терморегулятор для теплого пола в монтажной коробке.

7. Подайте напряжение на терморегулятор.

Включение терморегулятора Е 51.716

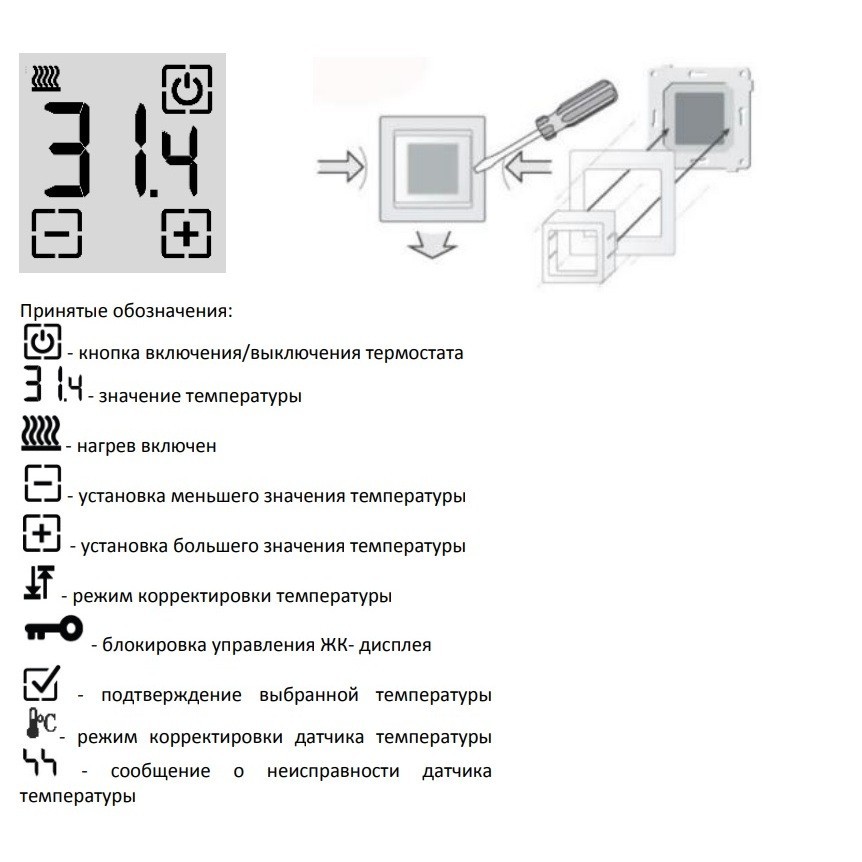

Терморегулятор Е51.716 имеет большой информативный жидкокристаллический экран на который выводится вся нужная информация (время, температура, программа …).

1. Нажмите кнопку включения терморегулятора «»

2. Настройка времени.

Для перехода в режим установки времени одновременно нажмите и удерживайте в течении нескольких секунд две левые кнопки. Нажатием кнопок «» или «» выставите время.

3. Ручной режим «»

Нажатием кнопок «» или «» выставите температуру.

Терморегулятор постоянно поддерживает заданную Вами температуру. Все программы установки не действуют.

4. Программируемый режим «»

Терморегулятор работает автоматически по заданным температуре и времени. Сутки разделяются на шесть периодов.

Выбор соотношения рабочих и выходных дней: 5/2, 6/1, 7

5. Комфортный режим «» и «»

Температура может быть временно изменена для текущего периода суток. При наступлении следующего периода терморегулятор самостоятельно вернется из комфортного режима в программируемый.

Внимание. Переход из ручного в программируемый и обратно осуществляется нажатием кнопки меню «»

Для перехода в режим программирования нажмите и удерживайте 5 сек кнопку «»

Для перехода в расширенное меню нажмите одновременно и удерживайте 5 сек кнопки «» и «».

6.Функция блокировки кнопок терморегулятора

Нажмите одновременно кнопки «» и «» и удерживайте в течении 5 сек.

Выключение терморегулятора для теплого пола Е 51.716

Нажмите кнопку включения терморегулятора «»

Уход за терморегулятором

Терморегулятор для теплого пола Е 51.716 не требует дополнительного обслуживания.

Просто относитесь к нему бережно. Не допускайте грубого механического воздействия на поверхность регулятора, ровно, как и контакта с кислотами, растворителями и щелочами.

Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей и насекомых.

Может пригодиться

• Терморегулятор E 51.716
• Как установить датчик температуры теплого пола

Как подключить и настроить терморегулятор теплого пола

Как установить и подключить терморегулятор теплого пола

главная / блог компании

Подключение терморегулятора

В подключении терморегулятора теплого пола нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности.

Рекомендации по монтажу терморегулятора

Перед устройством теплых полов выбирают место, где будет находиться терморегулятор, не забывая и про внешний датчик температуры пола, который размещается минимум на 40 см вглубь теплого пола. Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

Терморегулятор предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор располагается в месте, недоступном случайному действию брызг.

Высота установки терморегулятора должна находиться в пределах 0,4…1,7 м от уровня пола (при установке терморегуляторов со встроенным датчиком температуры воздуха рекомендуемая высота — от 80 см)

Терморегулятор монтируется в стандартный подрозетник диаметром 60 мм, с помощью монтажных винтов.

Как выбрать терморегулятор для теплого пола

Для монтажа терморегулятора необходимо:

• при помощи перфоратора с коронкой, проделать в стене отверстие под подрозетник (для удобства последующего монтажа желательно выбирать глубокий подрозетник) и
  вертикальную штробу под провода питания (от вводного щитка) и датчик;
• подвести провода питания системы обогрева и датчика до подрозетника;
• выполнить соединения согласно данного паспорта;
• закрепить терморегулятор в монтажной коробке.

Монтаж датчика должен быть выполнен так, чтобы была возможность беспрепятственной его замены в будущем. От монтажной коробки с терморегулятором монтажная трубка (металло-пластиковая трубка Ø 16 мм) заводится в зону, обогреваемая примерно на 0,5 м. Изгибы и длина трубки должны обеспечить беспрепятственное перемещение датчика.

Конец трубки, вводимый в зону, которая обогревается, нужно тщательно загерметизировать, чтобы избежать попадания раствора, например, изолентой. Датчик вводят в трубку после затвердевания стяжки.

Какой силовой кабель надо для теплого пола

Терморегулятор подключается стационарно, запитываясь напрямую от электрощита (рекомендуем) или через уже имеющиеся в комнате розетки. Сечения проводов проводки, к которой подключается терморегулятор, должны быть для меди не менее 3 × 1,0 мм2. Использование кабеля с алюминиевыми жилами нежелательно.

Как выбрать питающий кабель для теплого пола

Для защиты от короткого замыкания в цепи нагрузки необходимо перед терморегулятором установить автоматический выключатель (АВ), номиналом не более 16 А. Он устанавливается в разрыв фазного провода.

Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения), особенно при монтаже теплого пола во влажных помещениях. Для работы УЗО экран нагревательного кабеля необходимо заземлить (подключить к защитному проводнику РЕ) или, если сеть двухпроводная, необходимо сделать защитное зануление (экран подключить к нулю перед УЗО). О необходимости УЗО можно прочесть отдельную статью.

Подключение через контактор

Одно из условий долговременной работы терморегулятора — коммутация тока терморегулятором не более 2/3 максимального тока, указанного в паспорте. Если ток превышает 2/3 максимального тока, указанного в паспорте, то необходимо нагревательный кабель подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток. Это условие вызвано риском повышения напряжения более 230 В. В случае роста напряжения, повышается и мощность нагрузки.

Схема подключения терморегулятора

• Терморегулятор монтируется и подключается после установки и проверки нагрузки (теплого пола).
• Перед началом работы отключите электричество с помощью вводного автомата защиты.
• Будем считать, что у нас уже заложены все основные провода от теплого пола («холодный конец», провод от датчика) и силовой кабель от вводного электрощитка.

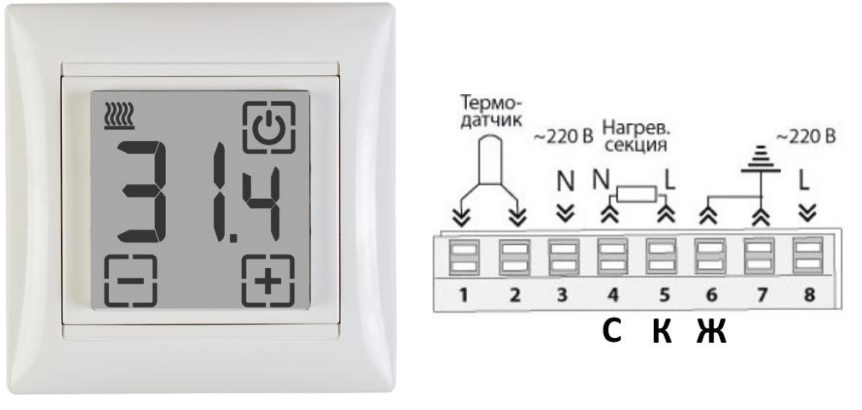

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Вне зависимости от вида терморегулятора принцип подключения примерно одинаковый. Есть небольшие отличия в подключении разных типов нагревательного кабеля.

1. Подключение двухжильного нагревательного кабеля

Экран нагревательного кабеля предполагается занулить. Если у Вас в квартире сеть TN-C-S, то экран нужно не занулять, а заземлять. Иначе, если у Вас в щитке установлено УЗО, то оно будет срабатывать ошибочно.

На некоторых моделях терморегуляторов уже установлена клемма заземления РЕ, что значительно ускоряет процесс монтажа.

2. Для одножильного нагревательного кабеля

Таким образом, монтаж и подключение терморегулятора теплого пола выглядит не так уж и сложно.

Читайте еще:

30 ошибок монтажа электрического теплого пола

Остались вопросы? Звоните +38 (063) 830-98-36

Запись опубликована автором Денис в рубрике blog, Теплые полы. Источник

Рекомендуем: колпаковая печь для отопления дома

Как установить терморегуляторы для тёплого пола

Как установить терморегуляторы для тёплого пола

Терморегуляторы для управления тёплыми полами по набору встроенных функций бывают непрограммируемые и программируемые. Первые ещё называют классическими.

Преимущество непрограммируемыхтерморегуляторов — в простоте и доступной цене. Такие термостаты различаются между собой по способу управления: ручные и кнопочные. Ручные нельзя запрограммировать, а чтобы настроить работу по таймеру, нужно вращать специальное колёсико с числовой индикацией. Такие регуляторы очень простые и более надёжные, потому что у них нет сложных электронных компонентов.

Терморегуляторы с кнопочным управлением выглядят более современно. Они снабжены электронным дисплеем, у них больше функций. Есть «ночной режим», который уменьшает яркость дисплея, чем существенно экономит электроэнергию в ночное время. С помощью «защиты от детей» можно заблокировать кнопки терморегулятора, а таймером выставлять временной диапазон для прогрева и остывания пола.

Программируемые терморегуляторыбудут работать по строго определённому графику. Можно настраивать по календарю, совмещать работу датчика пола с датчиком воздуха, чтобы отапливать помещение без перегрева напольного покрытия.

Настройки сохраняются на встроенной флеш-карте памяти. Сегодня существуют также программируемые регуляторы, которыми можно управлять через специальные приложения и Wi-Fi.

Рекомендую выключать ручные терморегуляторы перед уходом из дома на несколько часов. Это нужно для экономии электроэнергии, кроме случаев, когда тёплый пол используется как основное отопление. Кнопочные варианты — это те же механические, поэтому режим работы у них такой же. В программируемых можно выставить любой временной период или режим работы по определённому графику. Контролировать процесс не нужно.

Источник

Еще по теме: печь для казана из газового баллона

Как установить и подключить терморегулятор теплого пола

Как настроить программируемый терморегулятор для тёплого пола?

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

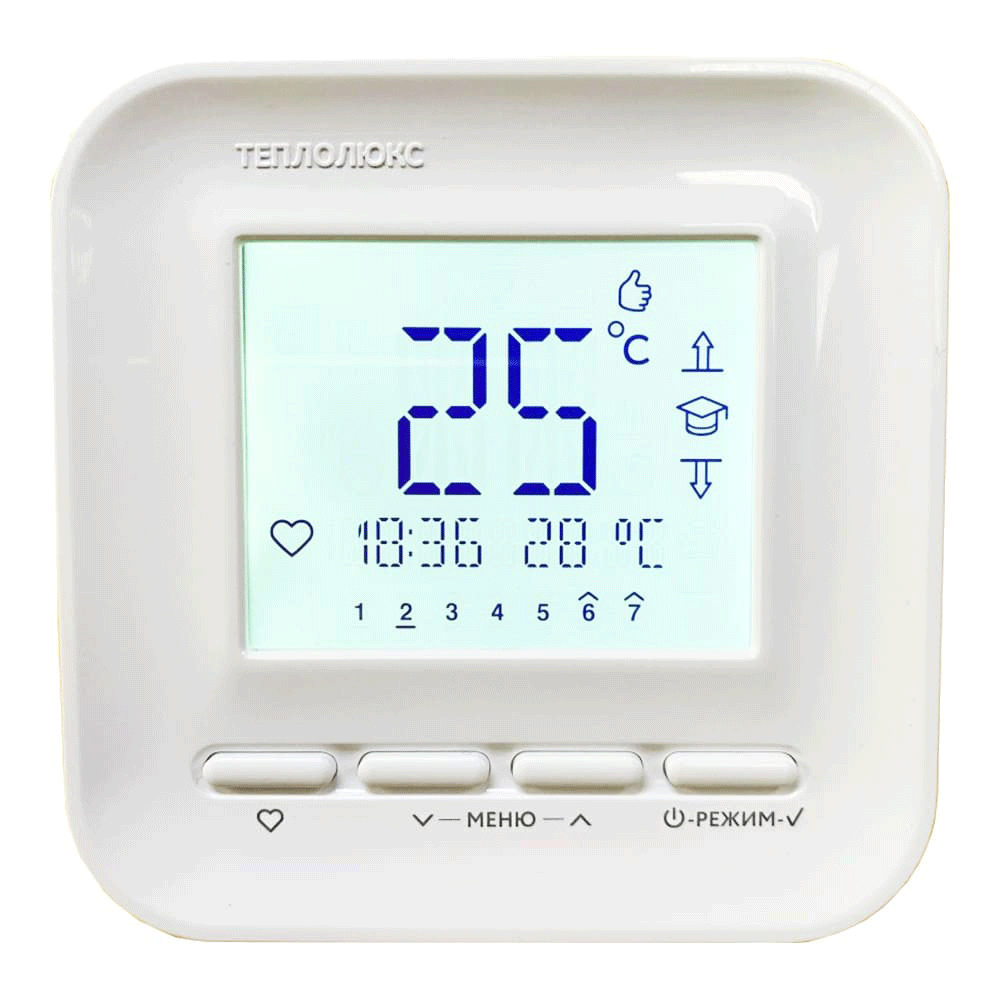

Программируемый терморегулятор для теплого пола

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

• простота настроек в процессе эксплуатации;
• невысокая стоимость;
• надёжность конструкции при эксплуатации высоких и низких температур;
• независимость от энергетических помех;
• устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

• датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
• заданная температура и регистрируемые текущие данные отображаются на дисплее;
• возможность контроля температуры в нескольких зонах «тёплого пола»;
• термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
• существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.

При перепадах напряжения и кратковременном отключении электротока наблюдаются сбои в стабильной работе и настройках микросхемы электронного устройства. При подсчёте стоимости, электрические конструкции по цене намного выше механических аналогов.

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

С помощью терморегулирующих конструкций контролируемая среда будет иметь заданную температуру.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

• термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
• от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
• термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
• качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
• благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
• расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
• стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

Правила настройки терморегулятора

Первичная настройка терморегуляторов любого вида заключается в проверке в целом работоспособности всей системы тёплого пола.

Для этого необходимо включить нагрев, установить необходимые параметры на всех измерительных устройствах и прогреть полностью все помещения дома или квартиры. Для котла установить оптимальный режим нагрева 60^оС.

При частых включениях котла и выходу на старт, следует установить меньшую мощность и снова проверить систему. Подобрать нужную температуру в каждом отдельном помещении придётся в процессе эксплуатации системы тёплого пола.

Загрузка…

Источник

Еще по теме: уступающая тяга

Интеллектуальный термостат для электрических теплых полов

Приложение Danfoss ECtemp Smart — Лицензионное соглашение с конечным пользователем и заявление об отказе от ответственности Аффилированные лица (каждое из которых именуется «Данфосс») и вы как конечный пользователь («Вы» или «Пользователь»). В настоящем Соглашении «Аффилированное лицо» означает юридическое лицо, прямо или косвенно контролируемое Danfoss A/S посредством акций или прав голоса.

После принятия настоящего Соглашения Данфосс предоставляет Вам ограниченную, неисключительную, не подлежащую передаче, безвозмездную всемирную лицензию («Лицензия») на установку и использование приложения Danfoss ECtemp Smart («Приложение») для использования Пользователем. на любом устройстве, которым Пользователь владеет или управляет. Лицензия предоставляется при соблюдении Пользователем следующих требований:
a) Условия настоящего Соглашения
b) Условия использования Danfoss (доступны на сайте www.Danfoss.com)
c) Политика конфиденциальности Danfoss (доступна на сайте www.Danfoss.com) )

2. Согласие на использование данных
Устанавливая и используя Приложение, вы соглашаетесь с тем, что Danfoss может собирать, использовать, регистрировать и хранить информацию о ваших потребностях в отоплении, пользовательских настройках, IP-адресах, атрибутах программного и аппаратного обеспечения, ошибках подключения. и взаимодействие с пользователем. Данфосс использует такую ​​информацию для улучшения настроек по умолчанию и повышения производительности Приложения.

3. Права собственности
Настоящая Лицензия и Приложение содержат конфиденциальную информацию, которая принадлежит Данфосс и защищена применимыми правами интеллектуальной собственности. За исключением случаев, прямо разрешенных в настоящем документе, такая информация Данфосс не может быть
я. использоваться для любых целей, кроме как в соответствии с настоящим Соглашением,
ii. копироваться или воспроизводиться в любой форме, или
iii. модифицировать, сдавать в аренду, сдавать в аренду, продавать, распространять или использовать в коммерческих целях.

Данфосс оставляет за собой право изменять, приостанавливать, удалять или запрещать доступ Пользователя в любое время без предварительного уведомления. Название Danfoss, логотип Danfoss и другие товарные знаки, изображения и логотипы Danfoss являются товарными знаками или зарегистрированными товарными знаками Danfoss или ее дочерних компаний. Пользователю не предоставляется никаких прав или лицензий в отношении таких товарных знаков.

4. Компоненты третьих лиц
Приложение может включать в себя определенные программные компоненты третьих лиц («Компоненты третьих лиц»), включая компоненты с открытым исходным кодом и бесплатное программное обеспечение, каждый из которых имеет собственные авторские права и собственные условия лицензии («Лицензия третьих лиц» ). Список включенных Программных компонентов и их соответствующих лицензий можно найти в разделе Лицензии с открытым исходным кодом

В той степени, в которой любая Лицензия третьей стороны предоставляет Пользователю права на использование, копирование или изменение Компонента с открытым исходным кодом, которые являются более широкими или более узкими, чем предоставленные права. в настоящем Соглашении, то такие права имеют приоритет над правами и ограничениями, предоставленными в настоящем Соглашении исключительно для таких Сторонних компонентов.

5. Отказ от гарантии
Настоящая Лицензия предоставляется на условиях «как есть» и «по мере доступности» только для целей, определенных Данфосс, и любое ее использование осуществляется на собственный риск Пользователя. Приложение, результаты и информация, полученные таким образом, не могут заменить техническую консультацию, но должны быть проверены Пользователем, они не являются обещаниями, и на них нельзя полагаться как на точные данные или анализы.

Данфосс отказывается от всех гарантий и условий в отношении Приложения, явных, подразумеваемых или установленных законом, включая, помимо прочего, условия товарной пригодности, удовлетворительного качества, пригодности для определенной цели, точности и ненарушения прав третьих лиц. . Данфосс не гарантирует, что Приложение будет соответствовать вашим требованиям или что его работа будет бесперебойной или безошибочной.

6. Ограничение ответственности
В той мере, в какой это не запрещено законом, Данфосс ни при каких обстоятельствах не несет ответственности за любые прямые, особые, косвенные или косвенные убытки, включая, помимо прочего, ущерб имуществу, ущерб от потери сбережений. или прибыли, или потери данных, возникающих в результате любого использования Приложения.

7. Разное
Лицензия автоматически прекращает свое действие в случае нарушения Пользователем любого из условий настоящего Соглашения. Данфосс может прекратить действие Лицензии по своему усмотрению без предварительного уведомления.

Настоящее Соглашение и Лицензия регулируются материальным законодательством Дании. Любой спор, возникающий из настоящего Соглашения или в связи с ним, подлежит исключительной юрисдикции судов Дании.

Позиции термостата напольного отопления — многотрубный

Если вы следите за моими сообщениями #TechTuesday, вы знаете, что я много говорю о важности хорошей конструкции системы напольного отопления. Отличный дизайн гарантирует, что вы получите максимальную отдачу от вашей системы UFH, планируя, проектируя и тщательно выбирая правильные продукты. Однако после всего этого вы все равно можете подвести свою систему, совершив очень простую ошибку в размещении комнатного термостата. В этой статье мы рассмотрим идеальное размещение термостата, и я включил простой список правил, которым нужно следовать, чтобы помочь.

Почему важна правильная установка термостата?

Термостат — это способ, с помощью которого ваша система реагирует на температуру в помещении. Неправильное размещение означает, что термостат будет плохо реагировать на сквозняки и солнечные лучи, особенно с современной статистикой ITLC (внутренняя компенсация температурной нагрузки). В этом случае термостат может компенсировать перегрев или недостаточную компенсацию, а это означает, что система будет перегреваться или недогреваться.

Существуют ли правила размещения термостата?

Да, строительные нормы Великобритании гласят, что высота должна использоваться для определения места размещения термостата. Но вот сумасшедшая вещь. Ниже перечислены все случаи регистрации зданий, в которых упоминается высота термостата. Как видите, не очень понятно. Мы хотели бы сказать 1,5 м над полом для эффективности, но это зависит от заполняемости. Кроме этого, других условий нет.



1. Строительный норматив B1 – высота от 1370 мм до 1830 мм над полом (в основном блоки принудительной вентиляции)
2. Строительные нормы M4(2) – высота от 900 мм до 1200 мм



Что еще нужно учитывать.

Приток солнечного тепла

Основное влияние дезинформации термостата — приток солнечного тепла. Например, в комнате может быть 21-22°C, но прямое солнце быстро повысит температуру, отключив вашу систему. Таким образом, размещение вдали от прямых солнечных лучей чрезвычайно важно.

Стены

Если термостат размещается на внешней стене, необходимо следить за сквозняками. Если вы использовали заднюю коробку, это также может вызвать проблемы. Поэтому всегда следите за тем, чтобы термостат находился вдали от сквозняков, а задние коробки были изолированы.

Удобство

Лучшее место для термостатов, как правило, рядом с выключателями света. Они не выглядят неуместными и легко доступны.
