Как крепить вентиляционную трубу: прокладка и крапление воздуховодов к стенам

беседа с руководителем проектов. WikiСтатья.

1. WiKiстатьи
2. Вентиляционный крепеж: беседа с руководителем проектов

— Сергей, чем занимается Ваша фирма?

— Мы работаем с различными трубопроводами: их монтаж, установка оборудования, смежных с ними. К нам обращаются с разными проектами.

— Вентиляция, выходит, одно из Ваших направлений?

— Верно. Главная наша задача как монтажной фирмы: правильно закрепить! А что крепить, зависит от запроса.
В монтаже важно не только, чтобы конструкция не упала через месяц, но и была выполнена согласно требованиям, которые все-таки у нас в стране существуют. Раньше все стандарты были прописаны в СНиПе (прим. Строительные Нормы и Правила), а теперь придерживаются СанПиН (прим. Санитарные правила и нормы — документы, принятые в Российской Федерации для санитарного контроля).

Впрочем, требования очень схожие.

— Проекты рассчитываете тоже Вы?

— Нет, это задача проектных фирм. Как правило, к монтажникам обращаются уже с готовым решением на бумаге: на сколько надо, чтобы отстояла труба, какие есть особенности в проекте и другое, а уж мы решаем, какой применить крепеж, чтобы все сделать по правилам. Хотя полный расчет может включать указания и по типу крепления. Например, одно дело провести воздуховод в офисе, другое — по крыше или там, где шум в трубе не будет мешать работе людей. А это уже нормы из СанПиНа по допустимому шуму на рабочих местах. От многих условий и возможностей клиента зависит и вид системы труб, и соответствующий крепеж для них.

— Тогда какой выбор есть в вентиляционном крепеже?

— Воздуховод может быть круглого сечения или прямоугольного, отсюда вытекает и все остальное.

— А какой лучше?

— Это философский вопрос! с точки зрения аэродинамики и установки — круглый, но он не везде подойдет.

Какова задача вентиляционной системы? Передать как можно больше воздуха. Для этого необходимо в идеале большое сечение трубы, а значит и больше материала на ее изготовление. Плюс даже небольшой диаметр трубы в полметра уже не разместишь в офисе с потолками 2,5 метра. В гипермаркетах это допустимо. Обратите внимание, какие там огромные системы труб установлены.

Большой поток воздуха можно передать и за счет скорости распределения воздуха, то есть вентилятора. И снова надо правильно подобрать оборудование: вентилятор должен быть мощным и с точки зрения подачи давления, и обрабатываемого объема. Например, осевой вентилятор, как у Карлсона, который живет на крыше, отлично прогоняет воздух, но имеет слабый напор. То есть по трубам воздух не пойдет.

— Значит надо установить круглый воздуховод маленького сечения и очень мощный вентилятор!

— И «наслаждаться» звуком летящих камней по трубам! Сначала будет слышно, как песок ударяется о стенки, потом камни, а затем булыжники полетят.

— СанПиН не разрешит, уж точно. А какие есть ограничения по шуму?

— Максимальная скорость в воздуховоде не должна превышать 2,5 м/с; на крышах можно и пошумнее: 3,5 м/с. У круглой трубы нет углов и воздух распространяется беспрепятственно, то есть тише. Но, как уже сказал ранее, такая труба «оттяпает» большой кусок пространства.

— Тогда другое решение — трубы прямоугольного сечения, верно?

— Точно, третьего пока не дано. Стандартные размеры, установившиеся на рынке, это 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 1000х500. Остальные будут для специального проекта. Там и монтаж разрабатывается отдельно.

ТОП товаров из нашего каталога

Саморезы

Саморез Металл-Металл с прессшайбой сверло

от 14.2 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл Клоп

от 27. 7 р.

за уп.

Подробнее

Дюбели

Дюбель DRIVA

от 18.8 р.

за уп.

Подробнее

Анкеры

Забиваемый анкер-цанга латунная

от 19.9 р.

за уп.

Подробнее

Гайки

Гайка DIN 934

от 7.3 р.

за уп.

Подробнее

Шайбы

Шайба DIN 125 плоская

от 4 р.

за уп.

Подробнее

Ленты

Лента монтажная перфорированная оцинкованная прямая

от 76.1 р.

за уп.

Подробнее

Ленты

Лента монтажная перфорированная оцинкованная волна

от 103.5 р.

за уп.

Подробнее

Болты

Болт DIN 933 цинк

от 13.6 р.

за уп.

Подробнее

Хомуты трубные

Хомуты трубные с гайкой

от 25.

3 р.

за уп.

Подробнее

Хомуты трубные

Хомуты трубные с шурупом и дюбелем

от 32.4 р.

за уп.

Подробнее

Шпильки

Шпилька штанга DIN 975 резьбовая

от 31.6 р.

за уп.

Подробнее

— В чем особенности установки круглого и прямоугольного воздуховода?

— Крепежа для монтажа много. Вопрос цены. Стоимость регулирует выбор.

— Или требования расчета?

— Для некоммерческих организаций, скорее, да. Есть еще правила, которые, мы, монтажники, беспрекословно должны выполнять: к несущим конструкциям нельзя ничего приваривать и их нельзя сверлить, чтобы закрепить конструкцию — только цепляться! И вот здесь может проявится творчество.

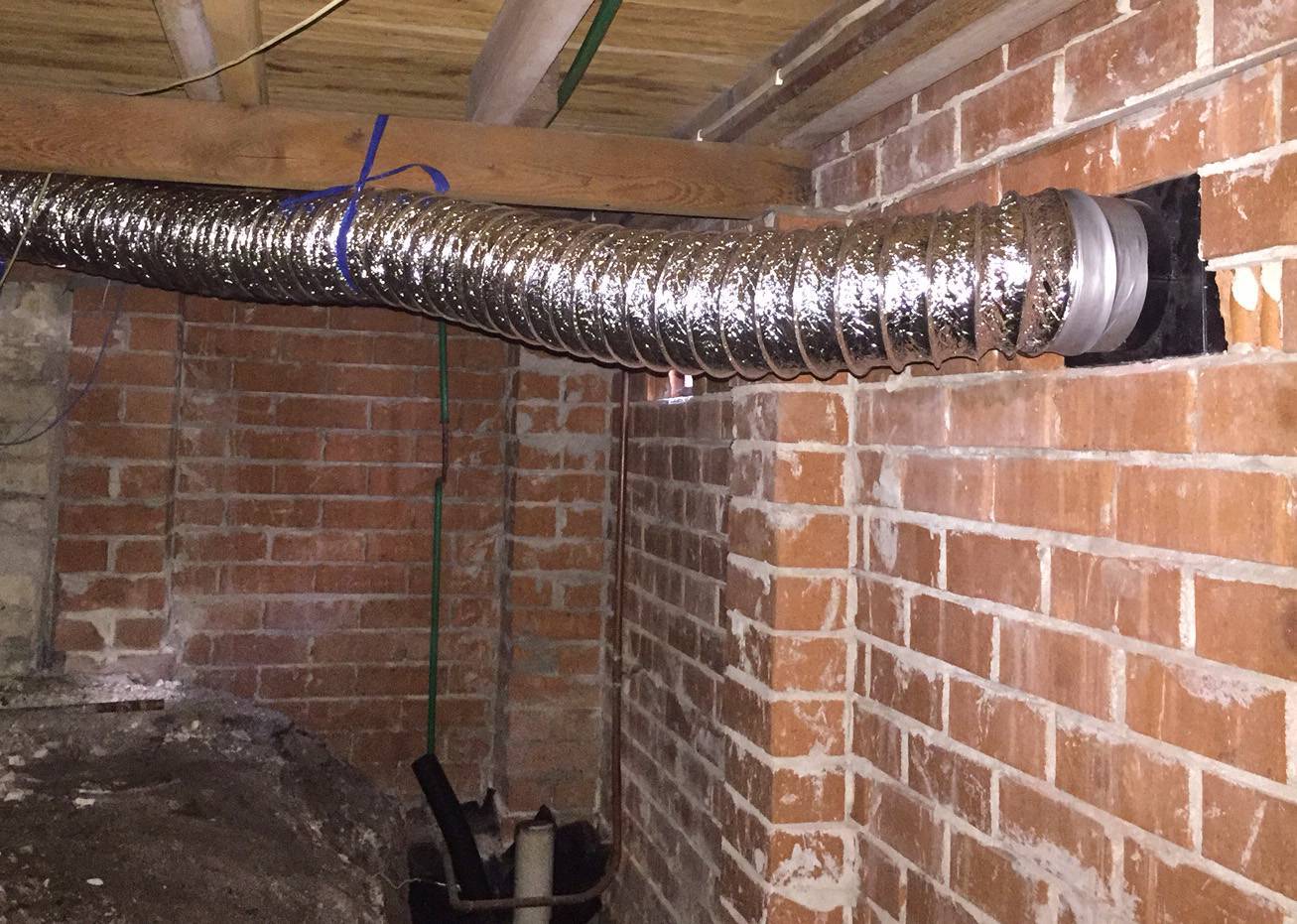

Выбор крепежа зависит от материала основания, к которому будет фиксировать вентиляционные трубы. В бетонную стену отлично подойдет латунный анкер (прим. цанга), в нее ввинчивается штанга; если надо упустить ниже от потолка трубопровод, делаются полочки с помощью траверсы (профиль П-образный) и прокладывается вентиляция. Круглые трубы можно закрепить хомутами с резинкой, которая является хорошим шумопоглотителем. Применяют и «ласточкин хвост» (прим. крепеж для воздуховодов и профнастила с виброгасителем). Если вся система спрятана за натяжным потолком, подвешиваем на перфоленту 0,7 и дюбели NAT 6.

Стандартная длина воздуховодов — 3 м. Между собой те, что имеют круглое сечение, стыкуются на ниппеле (кольцо) клопами, хотя правильнее — заклепками. Это когда речь про труба диаметром до 0,4 м, а если больше, то фланец на болтах восьмерках (прим. болт DIN 933 М8х35). Для соединения прямоугольных используют шину, фиксируя стыки на уголки и шинорейки. Куча вариантов.

— А зачем тогда нужен алюминиевый скотч в ассортименте?

— Для герметизации швов! Скотч пригоден, чтобы проклеить стыки воздуховодов с круглым сечением. Такие трубы изготовляю по спиральной технологии. Стыки делают нормальные и плотные, то есть калибровка соединения маленькая и более герметичная. Алюминиевым скотчем проклеивают швы, когда система уже смонтирована. Важно, чтобы скотч был хорошим! Недавно приобрели ленту, а она как конфетти — яркая, длинная, а не клеит. Теперь обращаем и на это внимание.

Когда трубы надо посадить на шины или фланцы, то стыки проходят сначала герметиком, а затем соединяют. Если пролет большой, например, метр у прямоугольного сечения 1000х500, то ставят специальные скобы для стяжек.

— Скотч, трубы, штанги, профиля… целое смещение металла и пластика! воздуховод вообще может быть красивым?

— Конечно же! Вентиляционная система из нержавейки выглядит очень красиво, благородно! Такую прокладывают открыто и клопами уже не обойдешься — только нержавеющие заклепки. Очень аккуратно получается. Такую систему можно и дома поставить. Стоимость далеко немаленькая, но если есть возможность, то это оправдано.

К тому же вентиляция из нержавейки обязательна в помещениях, где работают с агрессивными средствами: медицинские комнаты, лаборатории. Сауны, СПА, бассейны также должны их устанавливать из-за повышенной влажности, хлористых паров.

— Сколько нюансов существует в монтаже вентиляционной системы! У Вас богатый опыт!

— Во всем нужна компетенция: опыт, помноженный на успешную эксплуатацию! Опыт — это значит, что уже в такую стену монтировал и знаешь, что держится. Так что работаем и ничто не упало!

— В заключении могли бы рассказать самый интересный проект, который приходилось выполнять?

— Пожалуй, такой случай. Обратились к нам с задачей — отвести через крышу, на другую сторону выхлопные газы от электрогенератора, который располагался во дворе дома. Типичный питерский колодец. Организация солидная и этот генератор предназначался для обеспечения автономной бесперебойной работы всего их электрооборудования.

Чтобы генератор был работоспособным, каждую неделю производилось тестирование, то есть его держали всегда «тепленьким». Только вот работал он на солярке: «шум-вонь-огонь»! Раз в неделю весь этот колодец наполнялся выхлопами и офисные рабочие всего шестиэтажного здания страдали неимоверно.

Задача осложнялась тем, что трубопровод, по которому будут отводиться газы, должен был убран во все остальное время, свободное от тестирования электрогенератора. А расстояние от стены дома до объекта составляло пять метров!

Специальный термостойкий шланг, выдерживающий 1000 градусов, нашли и купили. Но как прикрепить площадку, к которой примыкал складывающийся рукав? Очевидно к стене здания. Только дому более ста лет, старый фонд, и стена из той же эпохи, хоть и толщиной 80 см. Сложность решения в том, чтобы плечо нагрузки в пять метров не вырвало площадку из стены.

Вот оно творчество. Сделали следующее: проделали отверстие в стене на глубину в 500-600 мм и на химический анкер посадили штанги. Далее по технологии.

До сих пор конструкция работает! Пять или шесть лет уже прошло, два шланга заметили за это время, а площадка все также надежно закреплена.

— Вот так неожиданно химический анкер ворвался в наш сказ о крепеже для воздухоотводов! Спасибо, Сергей «Айс Вентура», что поделились с нами своим интересным опытом.

• Вопросы (0)

Задать вопрос

Ничего не найдено

Монтаж воздуховодов и вентиляции

Что понадобится при монтаже?

1

2

3

4

5

6

Система воздуховодов и вентиляции представляет собой конструкцию из труб, которые расположены, как внутри, так и снаружи помещения. Основной задачей системы считается выведение отработанного воздуха или вредоносных паров из рабочего пространства. Крепление воздуховодов и вентиляции часто производится для оснащения супермаркетов, промышленных зданий, кинотеатров, заводов или кухонь. Воздуховоды способны поддерживать оптимальную циркуляцию воздуха в различных частях здания. Наличие подобного рода системы избавляет помещение от чрезмерной влажности или, напротив, сухости.

Виды крепежа вентиляций к потолку

Система воздуховодов состоит из труб и фасонных изделий для вентиляции. Ко второй группе можно отнести большое количество деталей, основной задачей которых является объединение труб в единую конструкцию и придание ей необходимой для эффективной работы жесткости.

Для монтажа воздуховодов под потолком применяются определенные крепежные элементы:

1. профиль и шпильки. Наиболее востребованный и популярный метод крепления воздуховодов и вентиляции, который заключается в подсоединении вентиляционного канала к профилю L-образной и Z-образной формы при помощи саморезов. В месте, где профиль будет соединен со шпилькой, необходимо установить уплотнители из резины, которые уменьшат уровень вибрации и нейтрализуют издаваемый воздушными потоками шум;

2. шпилька и специальный хомут для крепления воздуховодов представляют собой оптимальное крепление для воздуховодов и вентиляции с ипользованием труб круглого сечения для изолированных и обычных воздуховодов;

3. шпилька с траверсой. Опорой воздуховода в таком креплении служит траверса. Для того, чтобы траверса и воздуховод хорошо прилегали нужно установить между ними профиль из резины. Для вентиляционных каналов пригодным методом является прямоугольное сечение со стороной 60 см;

4. для воздуховода в форме прямоугольника и круга идеально подходит перфолента. Этот метод является достаточно экономичным, и подходит для утяжеленных конструкций;

5. анкеры. Большая надежность при креплении воздуховодов и вентиляции.

6. балка из металла (угол, двутавр или тавр). Применяется в тех случаях, если нет возможности прикрепить к потолку воздуховод.

Установление шага крепления воздуховода

Чтобы установить воздуховод под потолком, нужно придерживаться всем соответствующим требованиям рабочей документации и СНиПа. В зависимости от конструкции и размера вентиляционного канала устанавливается шаг крепежа.

• При бесфланцевом соединении элементов в канале воздуховод должен составлять не более 4м, при условии, что диаметр круглой трубы равен 40 см. Когда диаметр трубы равен либо больше 40 см, расстояние в таком случае между крепежом равняется 3м.

• Если соединение является фланцевым, то детали вентиляции труб, диаметр которых составляет 200 см, должны монтироваться с шагом, который не превышает 6 м. Расстояние между крепежами устанавливается в соответствии с рабочей документацией.

Товары, которые были описаны в этой статье:

Шпилька DIN 975 8,8

Хомуты

Профиль монтажный

Анкер-болт двухраспорный с гайкой

Перфорированная монтажная лента

Как отремонтировать вентиляционные трубы — Как отремонтировать желоба

Вентиляционные трубы и дымоходы приборов герметизированы металлическим фартуком для предотвращения утечек, но со временем может потребоваться замена фартука. Вентиляционные отверстия со скатной крышей обычно закрываются плоским металлическим листом, обрезанным вокруг трубы, и защитным воротником, который надевается на ее основание. Обшивка для плоских крыш обычно покрывает всю вентиляцию с плоским основанием и кожухом трубы, который надевается на дымоход. Заменить любой тип мигания довольно легко.

Убедитесь, что новый оклад точно такого же типа и диаметра, как и старый. Соблюдайте процедуры безопасности на крыше, описанные ниже.

Реклама

Предупреждение: Надевайте рабочие перчатки при работе с металлическим фартуком, так как края фартука острые.

На скатной крыше основание гидроизоляции покрыто черепицей со стороны над дымоходом и оставлено открытым со стороны под ним.

Для перепрошивки вентиляционной трубы на скатной крыше:

Шаг 1: Снимите черепицу с части крыши над дымоходом. Поднимите черепицу с помощью монтировки, но будьте осторожны, чтобы не повредить ее, так как вам придется положить ее обратно, чтобы закрыть новую планку. Если вы сломаете черепицу, вам понадобится новая, чтобы заменить ее.

Этап 2: Снимите оклад, вставив лезвие монтировки под его край и приподняв оклад с помощью рычага на деревянном бруске.

Этап 3: Поднимите гидроизоляцию над вентиляционной трубой, стараясь не сбить трубу с места. Затем вытащите все гвозди, оставшиеся вокруг трубы, и заполните отверстия кровельным цементом.

Шаг 4: Установите новый отлив на трубу, выровняв его защитную манжету так же, как и старый. Прибейте гидроизоляцию оцинкованными кровельными гвоздями 6d и покройте головки гвоздей кровельным клеем. Нанесите больше кровельного клея, чтобы герметизировать основание защитного кольца.

Шаг 5: Положите черепицу обратно поверх гидроизоляции. Начиная с нижнего ряда и продвигаясь вверх, прибейте каждую гальку на место вверху. Используйте два оцинкованных кровельных гвоздя 6d для маленькой черепицы и четыре гвоздя для большой. Во время работы покрывайте шляпки гвоздей кровельным клеем. Вставьте верхние края верхнего ряда черепицы под перекрывающиеся нижние края верхнего ряда.

Чтобы восстановить вентиляционную трубу на плоской крыше:

Шаг 1: Если на крыше есть гравий, сметите его с вентиляционной трубы, чтобы очистить площадь 4 квадратных фута.

Шаг 2: Найдите край основания гидроизоляции и с помощью острого универсального ножа прорежьте щель через толь вдоль одной его стороны.

Этап 3: Вставьте лезвие монтировки в прорезь и под кромку оклада. Наденьте планку на деревянный брусок, работая вдоль прорези в кровле, чтобы снять обшивку. Обрежьте оставшиеся три стороны, чтобы полностью освободить оплавление. Поднимите старый оклад и перекиньте его через трубу.

Шаг 4: Установите новый оклад на крыше, чтобы определить, как заполнить отверстие. Для каждого слоя кровли вы можете увидеть отверстие, вырезанное канцелярским ножом из 15-фунтового рубероида. Используйте основу старого оклада в качестве шаблона для вырезания войлока. На каждом куске толя отметьте расположение вентиляционной трубы и прорежьте в этом месте отверстие, чтобы заплатка плотно прилегала к трубе.

Шаг 5: Нанесите толстый слой кровельного клея на дно отверстия, установите первую заплатку на трубу и плотно вдавите ее в отверстие. Затем нанесите сверху больше кровельного цемента. Заполните таким образом все отверстие, наращивая слои рубероида и кровельного клея, пока верхний участок не окажется на одном уровне с поверхностью крыши. Нанесите толстый слой кровельного цемента на верхний участок и заполните все зазоры вокруг вентиляционной трубы дополнительным количеством цемента.

Шаг 6: Аккуратно установите новый отлив на место над вентиляционной трубой и плотно прижмите его, чтобы вентиляционная труба была заключена в отлив, а основание было выровнено точно так же, как и старый отлив.

Шаг 7: Прибейте гидроизоляцию оцинкованными кровельными гвоздями 6d и покройте головки гвоздей кровельным клеем. С помощью плоскогубцев загните верхний край трубы обсадной трубы вниз поверх верхнего края вентиляционной трубы, чтобы запечатать новую гидроизоляцию.

Шаг 8: Покройте основание гидроизоляции еще двумя слоями толя – первый слой на 3 дюйма больше, а второй на 6 дюймов больше, чем гидроизоляция. Как и в случае с первыми заплатками, вырежьте отверстие в центре каждой детали, чтобы она подходила к вентиляционной трубе. Нанесите еще один толстый слой кровельного клея на основание гидроизоляции, накрыв его на 3 дюйма по всей поверхности крыши. Установите меньший кусок толя на трубу и прижмите его на место. Покройте этот кусок войлока еще одним слоем кровельного клея, снова расширив его на 3 дюйма по всей крыше; установите больший патч на место. Прижмите эту последнюю заплатку и прибейте ее на место оцинкованными кровельными гвоздями 6d на расстоянии около 1 дюйма друг от друга. Покройте шляпки гвоздей кровельным клеем.

Шаг 9: Если вы убрали гравий с участка заплаты, вы можете рассыпать его обратно по оголенному месту, но это не обязательно.

Когда у вас течет, вы часто думаете, что виновата сама крыша, верно? Что ж, правильный дренаж через кровельные аксессуары — водосточные желоба и водосточные трубы — является ключом к предотвращению обратного проникновения воды в ваш дом. На следующей странице приведены советы о том, как содержать желоба в чистоте.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Ремонтный клуб «Как починить прохудившуюся крышу» 4 мая 2006 г.
HowStuffWorks.com. 30 мая 2023 г.

Как решить проблему с вентиляцией

Современная сантехника отделяет страны первого мира от стран третьего мира. Это удерживает людей от заражения предотвратимыми заболеваниями, вызванными плохой канализацией и дренажем в доме. Хотя водопровод может выглядеть довольно просто, как одна труба, выводящая сточные воды из вашего дома, на самом деле это сложная система труб, которые работают вместе. Благодаря взаимодействию труб и вентиляционных отверстий в вашем доме будет приятно пахнуть и безопасно функционировать.

Так что же происходит, когда вы начинаете чувствовать запах канализации в своем доме? Понятно, что ваше сердце может учащенно биться, когда вы слышите бульканье в туалете или канализации. У вас запросто может быть засор вентиляционного отверстия. Отбросьте свои заботы и читайте дальше. Сегодня вы узнаете все, что вам нужно знать о том, как решить проблему с вентиляцией сантехники.

Что такое водопровод?

Сантехническая вентиляционная труба — это вентиляционное отверстие, через которое газ и запахи выходят из дома. Они также играют решающую роль в регулировании давления воздуха в ваших трубах и водопроводной системе в целом. Если у вас нет функционирующих вентиляционных отверстий, отходы и вода не могут эффективно перемещаться из одного места в другое.

Если вы когда-нибудь замечали небольшую трубу, торчащую из крыши, скорее всего, это вентиляционная труба. Труба, ведущая к вашему основному вентиляционному отверстию на крыше, называется вентиляционной трубой. Этот клапан создает надлежащее атмосферное давление в вашей системе отходов и дает выхлопным газам место для выпуска.

Система вентиляции также обеспечивает подачу свежего воздуха к сантехническим приборам. Этот свежий воздух позволяет водопроводной системе перемещать воду по дренажным трубам каждый раз, когда вы сливаете воду из раковины или смываете воду в унитазе.

Признаки проблем с вентиляционными отверстиями

Теперь, когда вы понимаете критическую роль вентиляционных труб, вы можете понять проблемы, возникающие, когда ваши вентиляционные отверстия не работают должным образом. Если вентиляционные отверстия создают плохое место для выхода вонючего воздуха, у вас, скорее всего, будет неприятный запах в вашем доме, если труба забита. Если вентиляционные отверстия регулируют атмосферное давление, то вы заметите проблемы с давлением воды в ваших трубах, если вентиляционное отверстие засорится. Вот несколько явных признаков того, что у вас проблемы с вентиляцией.

Сильные запахи

Если вы никогда не чувствовали запах сточных вод, просто знайте, что они пахнут тухлыми яйцами. Это не делает ваш дом приятным запахом, а в больших количествах может быть опасным. Когда у вас забита вентиляционная труба унитаза, в вашем доме будет пахнуть сточными водами. Канализационные газы не могут пройти через забитую вентиляционную трубу, поэтому они просачиваются обратно в ваш дом. Запах может исходить из туалета или раковины. Метан, который ты чувствуешь, опасен. Он легко воспламеняется и может привести к отравлению угарным газом. Когда вы почувствуете этот запах канализации, покиньте помещение и вызовите профессионального сантехника.

Булькающие звуки

Система вентиляции канализации также регулирует атмосферное давление. Это означает, что если вентиляция сломана или забита, у вас будут проблемы с давлением в ваших трубах. Например, вы можете услышать булькающий звук из унитаза после того, как смыли его. Вы также можете услышать бульканье из стоков раковины. Воздух в трубах не может выйти через вентиляционное отверстие, поэтому он будет выходить через ближайший выход, обычно из раковины или унитаза.

Медленный слив

Ваш слив может быть медленным по одной из дюжины причин. Включите в этот список причин «засорение вентиляционного отверстия». Когда воздух не может выйти через вентиляционное отверстие, он скапливается в трубе и замедляет течение. Если у вас медленный слив, рассмотрите возможность проверки вентиляционного отверстия трубы, чтобы увидеть, есть ли у вас проблема. Медленные стоки могут быть связаны с несколькими проблемами. Но одна из этих проблем связана с забитым вентиляционным отверстием.

Как решить проблему с вентиляцией

Вы можете попытаться решить свои проблемы с вентиляцией, если чувствуете себя проворным и смелым. Некоторые решения потребуют от вас подняться на крышу. Поэтому, если вам неудобно справляться с проблемами вентиляции сантехники, упомянутыми выше, обратитесь к профессионалу.

В противном случае попробуйте следующие способы очистки водостока своими руками:

1. Поднимитесь на крышу.
2. Держите руку над вентиляционным отверстием и попросите кого-нибудь спустить воду в унитазе. Если вы не чувствуете всасывания, значит, дальше по трубе заблокирована линия.
3. Используйте водопроводную змею, чтобы разбить засор.
4. Если змея сантехника не работает, смойте мусор с помощью садового шланга.
5. Держите руку над вентиляционным отверстием и попросите кого-нибудь снова спустить воду в унитазе. Если вы чувствуете всасывание, вы прочистили его.

Если эти методы устранения неполадок не работают, не беспокойтесь. В этом вопросе вам поможет профессиональный сантехник. Кроме того, если у вас особенно крутая крыша, вызовите профессионала. Деньги, которые вы потратите на реабилитацию после падения с крыши, будут намного больше, чем стоимость того, чтобы сантехник прочистил вам вентиляционное отверстие.
