Прокладка кабеля за подвесным потолком

if ($_SERVER[‘PHP_SELF’] !== «/configurator/») { // сворачиваем на странице конфигуратора ?>

} ?>

  1. Технологии прокладки кабеля

Один из самых удобных способов организации кабельных трасс — использование пространства между подвесным потолком и перекрытием. Если во всех помещениях смонтирован подвесной потолок, то кабель СКС или электропитания можно проложить в любом месте без нарушения интерьера. Кабель укладывается по нужной трассе (как правило, вдоль стен, а не по кратчайшему пути) со спусками до уровня размещения розеток. Когда интерьер помещения позволяет, спуски проще всего устроить с помощью кабельных каналов. Еще один способ — скрытая проводка внутри полых стен или заготовленных каналов. В первом случае применяются наружные розетки или розетки, устанавливаемые на монтажных элементах каналов.

Во втором — розетки для скрытой проводки.

В соответствии с правилами, кабель должен подвешиваться на крюках к каркасным элементам потолка, укладываться на заранее смонтированные в пространстве над потолком кабельные лотки или протягиваться через заготовленные полимерные или металлические рукава. Иногда монтажникам приходится прибегать к наиболее экономному, но одновременно и самому технически неграмотному варианту — прокладке пучков кабеля на крепления подвесного потолка. Данный способ не гарантирует выполнение требований, предъявляемых к укладке кабеля Категорий 5 и выше: поскольку радиусы изгиба невозможно проконтролировать, кабель может деформироваться под собственным весом, направляющими потолка и т. п. Более того, чрезвычайно высок шанс повреждения кабеля при проведении ремонтов. Поэтому, несмотря на дешевизну рассматриваемого варианта, прокладывать кабель на подвесной потолок стоит лишь тогда, когда работы проводятся в уже обжитом помещении. В подобных случаях устроить кабельные трассы по всем правилам практически невозможно, так как это требует выноса мебели и демонтажа потолка.

Но даже в такой ситуации кабель линий СКС лучше всего прокладывать в полимерных защитных рукавах. А укладывать кабели электропитания на плитки подвесного потолка без защитного рукава категорически не рекомендуется.

Единственный способ уложить кабель за подвесным потолком — вскрывать по очереди плитки и пробрасывать его между ними. Однако при отсутствии специализированного инструмента снимать плитки придется достаточно близко друг от друга.

Одна из технологий, облегчающая прокладку кабеля, — протяжка с помощью стеклопластикового УЗК. Но для такой работы годится лишь толстый жесткий стеклопластиковый пруток с легким проволочным шарообразным наконечником большого диаметра. Его можно проталкивать вдоль потолка, направляя от одной вскрытой плитки к другой. Большой диаметр и жесткость необходимы для придания прутку нужного направления, а наконечник позволяет преодолевать сопротивление выступающих ребер потолка или лежащих на нем мелких предметов.





Но проще всего работать с помощью телескопического шеста. Он позволяет укладывать провода не только над длинными (до 7 м) сегментами потолка, но и в ограниченном пространстве за стеновыми панелями, под фальшполами и через любые преграды. Изготовленный из прочного стеклопластика, шест прост в обращении, имеет жесткую конструкцию и небольшой вес (1,8 кг). Его последняя секция заканчивается крючком с тяговым ухом или Z-образным наконечником для крепления провода при его вытягивании или вталкивании.

За счет своих небольших размеров (немногим более метра в длину при толщине около 5 см), шест через вскрытое отверстие помещается внутрь полости, где будет проложен кабель. Затем его секции выдвигаются до тех пор, пока кабель не достигнет следующего вскрытого отверстия. Выдвинутые секции могут фиксироваться защелками. Использование шеста позволяет существенно уменьшить число демонтируемых секций подвесного потолка. Кроме того, это облегчает прокладку кабеля на лотках или развешивание на крюках за потолком — с помощью шеста его можно легко подать в нужное место.





Еще одна, весьма занятная технология заготовки трассы — так называемый телекоммуникационный пистолет — может быть использована как за подвесным потолком, так и в любых других полостях. По сути, это игрушечный пистолет со спиннинговой катушкой, стреляющий привязанным к леске дротиком. Для размещения пистолета в полости нужно еще меньше места, чем это требуется для шеста. После этого монтажнику достаточно выстрелить в нужную сторону и, в случае попадания (конечно, придется немного потренироваться), закрепить кабель и вытащить его в обратную сторону, сматывая леску на катушку. За один выстрел можно пройти расстояние до 15 м. «Профессиональный» пистолет удобен в работе и имеет даже подсветку. Но нечто подобное можно смастерить самостоятельно из спиннинговой катушки, свинцового грузила и рогатки. И хотя этот инструмент будет, скорее, «телекоммуникационной рогаткой», результат с точки зрения производительности труда будет аналогичный.

Монтаж кабелей СКС над подвесным потолком настолько удобен, что ряд производителей выпускают специальные элементы для монтажа коммутационных панелей и активного оборудования в подвесном потолке. Речь идет о специальных встроенных в подвесной потолок приборных шкафах. Поскольку все кабельные линии идут от розеток до приборного шкафа с коммутационными панелями, то его установка вверху дает существенный выигрыш с точки зрения протяженности кабельных линий. Конечно, аналогичный результат можно получить, установив обычный шкаф у самого потолка.Но только с помощью встроенного шкафа интерьер помещения можно избавить от лишней мебели.

Для того чтобы удобно и безопасно работать под потолком помещения, желательно иметь лестницу монтажника. Она имеет три точки перегиба в разных направлениях, что позволяет использовать ее не только как обычную или двойную стремянку, но и как платформу. Лестница компактна и легка, ее шарниры надежно фиксируются, а ножки имеют накладки для предотвращения скольжения.



Посмотреть:

  • Цены на УЗК
  • Цены на кабельные тестеры (LAN тестеры)
  • Цены на сетевые тестеры
  • Цены на тестеры для сертификации СКС
  • Цены WiFi анализаторы



  • Прокладка кабеля в кабель каналах
  • Прокладка кабеля под фальшполом
  • Прокладка кабеля внутри полых стен
  • Прокладка кабеля по воздуху
  • Подвесные кабельные линии
  • Захват кабеля
  • Приспособления для прокладки кабеля
  • Способы защиты кабеля при втягивании в канал
  • Укладка кабеля: инструменты и приспособления



Подпишитесь на рассылку новых материалов!

Имя

Рабочий e-mail *

Согласие на отправку персональных данных *


* — Обязательное для заполнения

См. также:




как провести своими руками, схемы разводки, фото

Содержание

  • Можно ли делать проводку в квартире под натяжным потолком
  • Преимущества и недостатки монтажа проводки под натяжным потолком
    • Важные преимущества укладки провода за натяжным декором
  • Правила разводки электрики по потолку под натяжным потолком
  • Где лучше располагать проводку под натяжным потолком
  • Схема проводки для натяжных потолков
  • Как подготовиться к монтажу электропроводки под натяжным потолком
  • Как провести проводку под натяжным потолком своими руками
    • Как сделать проводку под натяжным потолком на деревянное основание
    • Как проложить проводку под натяжным потолком на металлическое основание
    • Как сделать проводку под натяжным потолком на железобетонное основание
  • Как под натяжным потолком поменять проводку
  • Техника безопасности при монтаже электрики в натяжных потолках
  • Заключение

В процессе сборки каркаса потолочной отделки параллельно приходится думать и искать наилучшие варианты прокладки проводки под натяжным потолком. Делать сразу все. Можно, конечно, сделать эскиз или план укладки будущей электрики под натяжным потолком, и это правильно, так как помогает набросать смету и учесть требования по прокладке провода в квартире. Но лучше всего использовать план, как вспомогательное средство, а конкретные решения по разводке жил между светильниками принимать, что называется, по месту.

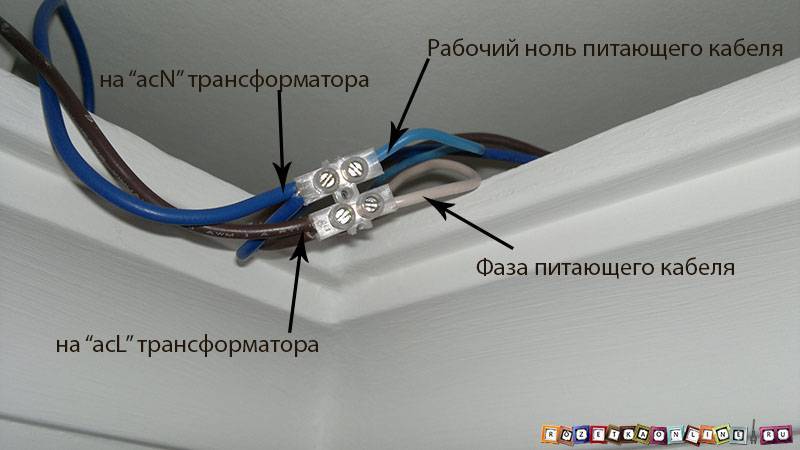

Выводы к светильникам только через контактные коробки

Можно ли делать проводку в квартире под натяжным потолком

Монтировать электропроводку в запотолочном пространстве можно и нужно. Важно только, чтобы проводку кабеля под натяжным потолком делал работник, одинаково хорошо знающий правила монтажа электричества и особенности сборки несущего каркаса. Только в этом случае можно избежать неприятных ситуаций, например, когда рабочие пробили проводку при монтаже натяжных потолков.

Монтаж проводки жгутами поможет не запутаться

Существует два варианта прокладки провода:

  • Скрытый монтаж, или заделка жгута в толщу чернового потолка. Вариант не самый удачный, но к нему вынужденно приходится обращаться, когда высота запотолочного пространства слишком мала для полноценного поверхностного монтажа;
  • Схема наружной укладки в защитной оболочке или трубе. Данный вариант крепления проводки к потолку под натяжной потолок оказывается наиболее безопасным и менее трудоемким в реализации.

Первая схема дает возможность использовать естественные возможности потолочного перекрытия. Разумеется, штробить ниши в бетонной плите никто не будет, но заложить провод в защищенной оболочке в промежуток между балками в частном доме вполне реально. Правда, линии укладки все равно приходится маркировать на черновом потолке, чтобы в дальнейшем знать, где и как уложен провод.

Второй вариант хорош тем, что вся разводка остается на поверхности перекрытия. Зачастую мастера, чтобы не гадать и вспоминать, как и что было уложено за виниловой пленкой или тканью, предпочитают сделать фото проводки под натяжным потолком. Будет хорошим дополнением к составленной хозяевами схеме укладки.

Все пересечения и повороты под прямым углом, коробки коммутации проводов приходится прятать за натяжным потолком

Преимущества и недостатки монтажа проводки под натяжным потолком

Если быть точным, то идея укладки электропроводки в запотолочном пространстве выглядит не совсем удачной. Особенно, если принять во внимание, что все натяжные потолки изготовлены из огнеопасного винилового пластика, а между каналом с электропроводами и тонкой тканью или виниловой пленкой имеется воздушный промежуток шириной в 3-7 см. Можно возразить, ведь укладывают проводку под штукатурку, и проблем, как правило, не бывает.

Важно! Если возникла проблема с проводкой под слоем гипсовой штукатурки, то можно услышать по характерному звуку или даже определить наощупь место, где из-за плохого контакта греется стена.

Если коробка греется, значит где-то плохой контакт

Услышать, как трещит проводка под натяжным потолком, можно лишь случайно или уже на этапе возникновения очага возгорания. Тем более что по совету «специалистов» практически всегда кабели загоняют в гофрированную трубу-канал, от которого проку почти никакого, только усложняет процесс ремонта и обслуживания электросети.

Главным недостатком данного варианта является то, что другим способом подвести электроэнергию к светильникам или электрическим устройствам, смонтированным за натяжным потолком, невозможно. Поэтому остается лишь одно — постараться сделать проводку максимально надежной, чтобы исключить необходимость снимать натяжной потолок при ремонте или проверке оборудования.

Важные преимущества укладки провода за натяжным декором

Главным плюсом укладки кабеля за потолком являются хорошие показатели безаварийности. Нужно лишь выполнить основные требования:

  • Обеспечить защиту провода, подключенного к сети 220В;
  • Грамотно выполнить разводку электропроводки;
  • Обеспечить надежное соединение контактов и подключение к распредкоробкам и светильникам.

Если все это сделать правильно, то о наличии электропроводки под натяжным потолком, возможных повреждениях, неисправностях и восстановлении контактов можно забыть лет на двадцать, до следующего капитального ремонта дома или квартиры.

В запотолочном пространстве за натяжным полотном нет факторов, которые могли бы стать причиной повреждения проводки. После установки виниловой пленки или ткани между черновым и декоративным мягким потолком образуется изолированное пространство, в которое не проникает свет, тепло, воздух, и главное — оно полностью закрыто от людей.

По нормативам жгуты проводов укладывают в трубах, а коробку можно вынести из под натяжного потолка на стену

Правила разводки электрики по потолку под натяжным потолком

Существует достаточно большое количество нормативных актов и документов, регламентирующих способ и порядок планирования будущего освещения. Если пытаться учесть все нормативы, то даже самая простая разводка под точечные светильники под натяжной потолок затянется на недели. Достаточно будет выполнять требования основного документа – «Правил устройства электроустановок», или, по-другому, «ПУЭ-7».

Коротко основные требования сводятся к следующему:

  • Проводку в жилом помещении над горючим материалом необходимо либо прятать в металлическую трубу, либо делать из электропровода с негорючей защитной оболочкой. Обычно такой провод в маркировке имеет приставку «нг-LS», например, ВВГнг-LS;
  • Все элементы проводки делят на группы по зонам расположения на потолке или по характеру включения;
  • Каждую группу проводов объединяют в жгуты, а точки соединения жгутов собирают в распределительных коробках;
  • Сами коробки должны располагаться в доступных для ревизии и ремонта местах.

Последнее требование выполнить достаточно сложно. Наиболее рациональным местом для установки распределительной коробки будет точка объединения нескольких жгутов в один, более мощный, обычно это место на потолке. Если скрыть коробочку за виниловой пленкой, то не будет возможности использовать для прозвонки отдельных веток проводки.

Более грамотным решением будет все же использование распредкоробки, но установить ее нужно будет не за натяжным потолком, а на стене. При этом часть кабелей и проводов можно будет просто закрыть декоративным коробом.

Проводку кладут по центральной линии плит, подальше от стыков

Где лучше располагать проводку под натяжным потолком

Сразу можно сказать, что нельзя монтировать жгуты электропроводки в щели между плитами, это все равно, что уложить кабель на гильотинные ножницы. Плиты перекрытия, особенно в новых домах, могут «играть» в процессе усадки до 5 лет. Концы арматуры и острые края на стыках бетонных плит перебили не одну проводку под натяжной потолок.

Линии, вдоль которых укладываются жгуты проводки, размечаются на перекрытиях только после сборки подвесов и багетов. Обычно это центральная линия потолка или плиты, находящейся в ближе всех к центру помещения.

В доме лучше прокладывать кабеля под натяжным потолком вдоль стены

Схема проводки для натяжных потолков

При большом количестве потолочных светильников план разводки проводов на потолочной поверхности нужен, как воздух. Обычно делают главную схему разводки для позиционирования жгутов и два-три вспомогательных эскиза, на которых указывается комплектация проводов по каждому жгуту.

С появлением точечных, встроенных и управляемых светильников количество жгутов может легко достигать 5-6 штук, при этом каждый такой набор может комплектоваться 4-5 проводами.

Готовые жгуты проводов лучше тоже маркировать цветными красками

Поэтому, чтобы не запутаться в проводке, каждый жгут помещают в гофрированную трубу, а на концах делают отметки маркером — для какого конкретно светильника предназначена та или иная жила. Проводка под натяжным потолком в гофре упрощает монтаж, прозвонку и, при необходимости, ремонт электросети.

Как подготовиться к монтажу электропроводки под натяжным потолком

Чем больше объем работ, сделанный на этапе подготовки, тем проще и быстрее выполняется установка кабеля на потолочной поверхности. После того как была собрана основная часть каркаса натяжного потолка, становится ясным, где и как можно проложить проводку без ущерба конструкции и перерасхода электропроводки.

Если провод будет укладываться на потолок без гофра, то на бетонное основание нашивается подкладка из негорючего материала. Пучок проводов притягивается лентой из стеклоткани, и по мере продвижения будут делаться ответвления к закладным под светильники.

Крепление проводки на потолке к металлической ленте

Как провести проводку под натяжным потолком своими руками

Использование пластиковых коробов считается не самым удобным решением, хотя их использование допускается при условии, что сама проводка собрана на основе кабелей ВВГнг-LS или их аналогов. Короб можно применять для низковольтного телефонных и компьютерных сетей, тем более что они всегда укладываются транзитом через натяжной потолок и выводов не имеют.

Короб поможет вывести общий жгут проводов из запотолочного пространства на стену к распредкоробке. В этом случае потребуется лишь в месте вывода подклеить рамкой край натяжных потолков, чтобы обойти короб под проводку.

Как сделать проводку под натяжным потолком на деревянное основание

Чаще всего укладку силовых проводов на перекрытии из дерева выполняют в гибком металлорукаве. Это тот же гофр, но изготовленный из металлической ленты. Подобное решение имеет смысл, если кабеля оборудованы негорючей оболочкой. Для обычных проводов нужно будет делать обмотку из стеклоткани, или еще хуже — укладывать проводку в стальные трубы.

Металлорукав предохраняет жилы только от механического повреждения, например, при прокладывании сети между отдельными конструкциями из бруса и досок.

Самый простой способ заключается в том, чтобы установить поверх дерева металлический профиль, по которому нашивают полоски из огнестойкого гипсокартона. На собранной негорючей подкладке укладывают жгуты проводки, после чего фиксируют провода хомутами из негорючего и непроводящего материала.

Важно! Все соединения и точки сращивания должны быть установлены в эбонитовых коробках.

Подвешивание проводки на металлическом профиле под деревянным потолком

Как проложить проводку под натяжным потолком на металлическое основание

В процессе укладки проводов зачастую приходится решать проблему провисания проводки. Один из способов предполагает использование металлического потолочного профиля, шириной 38 или 60 мм. Кроме того, металлическая рейка одновременно используется в качестве закладной основы для крепления потолочных подвесных светильников.

Для того чтобы уложить проводку на металл, достаточно одеть ее в пластиковый гофр, после чего пучки проводов перевязываются полипропиленовыми хомутами и подвешиваются к профилю.

Если высота запотолочного пространства невелика, а вес жгутов проводки значительный, то пучки проводов можно закрепить на металлических ленточных подвесах.

Как сделать проводку под натяжным потолком на железобетонное основание

Примерно две трети всех виниловых и тканевых облицовок устанавливается на бетонные перекрытия. Так как бетон, в отличие от древесины, хорошо держит влагу, не деформируется и не дает усадку даже через несколько десятков лет, то процесс монтажа существенно упрощается. Нет необходимости делать компенсационные петли, как в случае с деревянным потолком, или подвешивать проводку на диэлектрических петлях, как в случае металлического основания. Большую часть работ можно выполнить еще на этапе подготовки.

Первоначально, до обустройства проводки над натяжным потолком, бетон нужно «подлечить» — затереть дыры и стыки между плитами. Далее выполняется разметка. Можно использовать размеры со схемы, но чаще всего измеряют рулеткой «вживую» расстояние между точками установки светильников, поворотами и центральной линией укладки жгутов. Приходится учитывать тот факт, что в строительных работах проводка укладывается по прямым линиям с поворотами под прямым углом.

Проводку можно собирать из жгутов в гофре и открытых проводов

Далее необходимо сформировать жгуты. Для этого собирают в пучок необходимое количество проводов. Длина данного участка проводки выбирается на 30-40 см больше, чем теоретический размер по схеме. Этот запас необходим для подрезки контактов и подключения к светильникам на натяжном потолке.

Следующим этапом нужно затянуть проводку в гофру. Для этого используют тонкую стальную проволоку, ее пропускают через трубу, привязывают к концу жгута, и таким способом протягивают кабели через пластиковый чехол. На боковой поверхности гофра вырезают отверстия, через которые вытягивают провода ответвления.

После того как каркасная основа натяжного потолка будет собрана, нужно закрепить жгуты на бетон. Для фиксации используют полипропиленовые хомуты. Потребуется лишь засверлить в бетонной плите отверстие под пробку и саморезом прикрутить пластиковое полукольцо. Завершающим этапом защелкиваем гофр с проводкой и цветным маркером отмечаем на распредкоробке клеммы для подключения электричества.

Как под натяжным потолком поменять проводку

Чаще всего приходится ремонтировать и менять кабели, уложенные в гофровый рукав, со скрученными и срощенными жилами. Иногда мастера пытаются экономить на проводке и, вместо одного цельного провода, выполняют скрутку из двух кусков.

Со временем такой контакт нарушается, и один-два светильника на натяжном потолке начинают периодически гаснуть без видимых причин. Если через 1-2 часа освещение натяжной облицовки восстанавливается, значит, диагноз подтвержден.

Заменить можно жгут целиком или только одну скрученную жилу, чаще выбирают второй вариант. Для этого обесточивают освещение в комнате или в квартире, раскрепляют контакты на дефектной жиле и привязывают к концу, свисающему с натяжного потолка, тонкую стальную струну. Провод вытягивают небольшими переходами, а к струне крепят новую жилу и обратно затягивают в гофр.

Затягивание нового кабеля

Такая замена возможна лишь для медной проводки, при условии наличия в разводке не более одного поворота под прямым углом. В остальных случаях приходится вытаскивать весь жгут или демонтировать гофр целиком.

Техника безопасности при монтаже электрики в натяжных потолках

При вдумчивой и аккуратной работе проблем с электрическим током практически не бывает. Основное требование техники безопасности при установке и подключении проводки на натяжном потолке сводится к обязательному выполнению двух типов проверок:

  • Перед тем как коснуться оголенного контакта, его всегда проверяют индикатором фазы;
  • Подключать и проверять проводку для каждого фонаря отдельно. Если нет уверенности в правильной коммутации на щите, тупо перекручиваем все, от начала до конца, по всем жилам в жгуте.

Специалисты также советуют особо уделять внимание способу зачистки концов проводки, делать это нужно не ножом, а специальными кусачками, иначе при подключении освещение натяжного потолка исчезнет, и определить, где переломилась жила, будет практически невозможно.

Заключение

Конструктивно проводка под натяжным потолком не сложнее и не проще других видов подключения электрических цепей бытового пользования. В любом случае, даже будучи полностью уверенными в правильности монтажа и коммутации контактов, перед запуском освещения натяжного потолка, как минимум, должна выполняться двойная проверка, иначе придется снимать полотно и в поисках контакта разбирать жгуты по отдельности.
