Как двойной выключатель соединить: Как подключить двухклавишный выключатель

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

• Плюсы и минусы двойного подключения
• Как выбрать схему на две лампочки
• Поэтапная инструкция по монтажу
  • Этап #1 – подготовка стен
  • Этап #2 – подключение в распредкоробке
  •  Этап #3 – монтаж светильников
  • Этап #4 – установка выключателя
• Общие рекомендации и полезные советы
• Выводы и полезное видео по теме

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

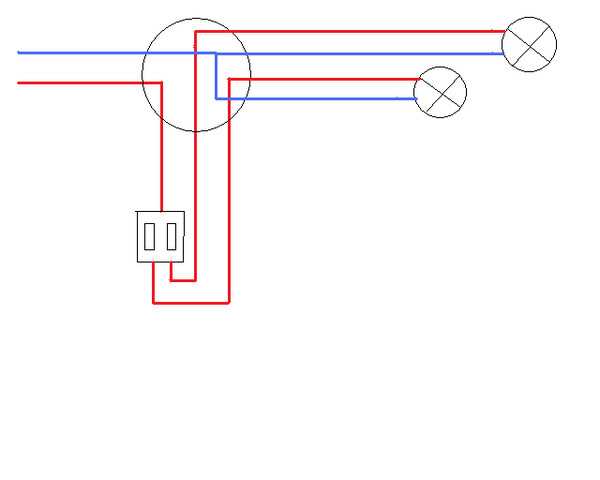

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Объяснение двухстороннего переключения

| Как подключить двухпозиционный выключатель света

В этой статье мы покажем вам, как подключается цепь, позволяющая включать и выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.

Переключатели SPDT

Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами, касающимися переключателей.

Если мы собираемся включать и выключать свет в двух разных местах, нам нужно 2 Однополюсные двухпозиционные переключатели или SPDT.

SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.

У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Common . Выходные клеммы называются Нормально-Открытыми и Нормально-Закрытыми .

При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.

Двусторонняя коммутация Цепь

Цепь лестничного освещения

ОК… приступим к проводке! Вернемся к нашей схеме освещения лестничной клетки.

У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.

Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.

Электропроводка в ЕС и Северной Америке

Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия. Цвета изоляции проводов электроснабжения различаются.

В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.

Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.

NMD90 14/2 и NMD90 14/3

В Северной Америке два провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.

Кабель, выходящий из электрического щита, будет содержать эти 2 провода, а также третий провод, подключенный к заземлению. Заземляющий провод заземления не имеет изоляции.

Кабель обозначается как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.

Силовой кабель проводка

Фактическая проводка схемы представляет собой некоторую проблему по двум причинам.

– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.

– Кабель может войти в светильник или в любой из выключателей.

Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.

Мы не собираемся обсуждать все возможности в этой статье.

Мы исследуем электрическую цепь, в которой:

– Питание подается на нижний переключатель

– Между двумя переключателями проходит кабель

– И еще один кабель идет от верхнего переключателя к свету.

Все кабели спрятаны за стеной и над потолком.

Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.

Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!

Заземляющая проводка

Хорошо…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.

Как мы уже говорили ранее, электроэнергия поступает через электрическую коробку переключателя вниз.

Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.

Проводка переключателя SPDT

Мы представили новый кабель. Этот новый кабель называется NMD90 14/3 и имеет третий красный провод.

Черный провод питания подключается к общей клемме нижнего переключателя.

Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.

Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.

Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально замкнутые клеммы.

И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.

Поток электричества в двухсторонней схеме переключения

Посмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!

Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Резюме

Хорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:

— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

– Переключатель SPDT имеет 3 клеммы. Он будет иметь один провод на входе и 2 провода на выходе.

– Каждая клемма переключателя SPDT имеет имя. Входной терминал называется Common. Выходные клеммы называются нормально открытыми и нормально закрытыми.

– Для включения и выключения света из 2 разных мест требуется 2-сторонняя схема переключения.

— для двухходовой схемы переключения требуется 2 переключателя SPDT.

Если у вас есть какие-либо вопросы о схеме двухстороннего переключения и проводке, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

The Realpars Team

Поиск для:

Инженер по автоматизации

Опубликовано 30 ноября 2020 г.

от Ted Morncenson

Инженер автоматизации

Опубликовано 30 ноября 2020

Как провести переключение света — шаги для Как однополюсные, так и трехпозиционные выключатели

istockphoto.com

Хотя подключить выключатель света несложно, для безопасного выполнения этой работы необходимо базовое понимание того, как работает электричество в доме. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных переключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от ваших тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нулевые провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем испытывают напряжение и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом, чтобы они налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить трехпозиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Найдите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ШАГ 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Осмотрите переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Реклама

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего 3-позиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе.
