водяной пол от батареи, как сделать, фото и видео
Содержание:
Водяной теплый пол в квартире
Проблемы, возникающие при монтаже в квартире
Альтернативное решение
Способы подключения в квартире водяного теплого пола
Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.
Водяной теплый пол в квартире
Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.
В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов.
В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.
Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.
Проблемы, возникающие при монтаже в квартире
До того как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:
- Температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур.
- Существует запрет на установку подобной системы подогрева в многоквартирных домах.
Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца. - Отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем».
Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца.Альтернативное решение
Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.
Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.
На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон. Читайте также: «Как сделать теплый пол от отопления – варианты подключения».
Способы подключения в квартире водяного теплого пола
Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.
Известны следующие схемы монтажа:
- Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
- Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
- Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
- С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
- Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности.
Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании.
Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.
Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Схема подключения теплого пола: основные правила».
Итог
Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле, и на их монтаж требуется куда меньше времени. Читайте также: «Можно ли укладывать водяной теплый пол под ламинат и как лучше это сделать».
Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги. Читайте также: «Как уложить водяной теплый пол под плитку – правила укладки своими руками».
Теплый пол в 2х этажном доме схема + видео + фото
Мы уже рассматривали схему отопления этого дома, где на первом этаже у нас теплый пол, а на втором радиаторы с коллекторной разводкой.
старая схема отопления с радиаторами и теплым полом
Сейчас я предлагаю рассмотреть этот же дом, но с другим вариантом отопления: на первом и втором этажах у нас будет только теплый пол.
Посмотрим, чем отличаются эти две системы.
Разумеется первой отличие, это отсутствие радиаторов и коллекторной разводки.
старая схема с насосно-смесительным узломновая схема без насосно-смесительного узла
Также нам не понадобится коллектор для радиаторов.
В данной системе нам также не понадобится насосно-смесительный узел. Так в нашем случаи весь дом отапливается с помощью теплых полов. Здесь нету отдельного контура для радиаторов и для теплого пола. Тут мы сразу на котле для всей системы устанавливаем температуру теплоносителя в районе 40 градусов.
В системе отопления с радиаторами и теплым полом нужно два контура, один для радиаторов с температурой в районе 60 градусов, другой для пола с температурой около 40. Насосно-смесительный узел создает второй контру с пониженной температурой. А так как в нашем случаи нет радиаторов, то нет необходимости во втором контуре и насосно-смесительном узле.
Так как у нас на втором этаже так же теплый пол, то нам понадобится регулировочный коллектор с большим количеством выходов.
Устанавливаем его и подключаем к магистральным трубам котла.
Магистральная труба 26 диаметра, трубы для теплого пола 20 диаметра.
укладка теплого пола змейкой и улиткой
После того, как мы разобрались с котельной, подготовим пол для укладки труб на втором этаже. Процедура будет аналогична той же что делали на первом этаже.
- Укладываем утеплитель
- Укладываем отражатель
- Устанавливаем сетку

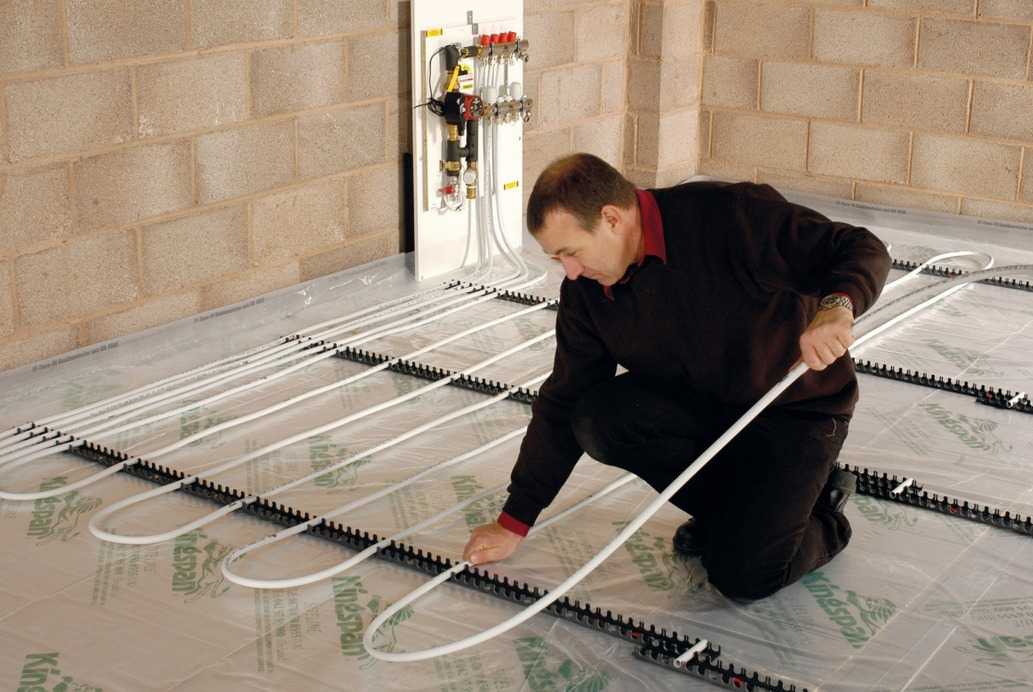

Монтируем теплый пол. Диаметр труб 20 мм. Трубы крепим к сетки пластиковыми зажимами или проволокой. Трубы укладываем удобным для нас способом: змейкой или улиткой.
теплый пол перед заливкой
После того, как мы все сделали перед заливкой нужно закачать в систему теплоноситель до 3-4 атмосфер, но не включая отопления. Это необходимо чтобы трубы деформировались и приняли рабочее положение. Также не забываем сделать демпферной лентой окантовку по периметру всех стен.
общая толщина заливки 8 см
Затем можно заливать пол.
Толщина заливка должна быть такой, чтобы высота бетона над трубами (не общая высота, а именно над трубами) была не менее 3 см, а лучше 5 см (это нужно чтоб бетонный пол не треснул и не лопнул). Стандартная общая высота заливки бетонного пола составляет около 8 см, это оптимальный вариант. После заливки, нельзя включать отопление в течении 24 дней. Нужно чтобы бетон окончательно схватился.
Статьи
Как выбрать газовый котел отопления
Газовые котлы для отопления загородного дома (обзор)
Пеллетные котлы российского производства
Какие трубы выбрать для отопления дома
Теплоноситель (антифриз) для систем отопления
Одноконтурные и двухконтурные котлы, что выбрать
Алюминиевые радиаторы отопления какие лучше
Настенные и напольные котлы
Отопление загородного дома без газа
Теплый пол в деревянном доме
Преимущества теплого пола для вашего дома
Поиск
Дом Полы Преимущества напольного отопления для вашего дома
Воспроизведение видео не поддерживается
Лучистое отопление — один из самых удобных и энергоэффективных способов обогреть дом.
Поскольку тепло поднимается вверх, лучистое отопление, установленное под полом, работает лучше, чем лучистое отопление в стенах или потолках. Кроме того, лучистый подогрев пола прогревает пол под ногами, позволяя снизить температуру на 2-4 градуса, при этом чувствуя себя комфортно.
Посмотрите это видео, чтобы узнать больше.
Дополнительная информация
- Как установить теплый пол в доме (видео)
- Система лучистого отопления Uponor Quick Trak (видео)
- Программируемый термостат снижает нагрев и охлаждение (видео)
ВИДЕО ТЕХНОЛОГИЯ
Дэнни Липфорд:
Одним из самых удобных, эффективных и, следовательно, самых экологичных способов отопления вашего дома является использование лучистого тепла.
Есть панели, которые можно класть на стены и потолки, но мне нравится теплый пол. Тип, использующий воду, также является наиболее эффективным. Их называют гидравлическими системами, и они перекачивают нагретую воду из вашего водонагревателя или бойлера по трубам, проложенным под полом. Вы можете положить его практически под любой пол, хотя большинство не рекомендует его под ковер.Причина, по которой я считаю лучистое тепло пола таким комфортным, заключается в том, что тепло равномерно распределяется по полу, нагревая ноги и тело, а затем и саму мебель в комнате. Поскольку полы распределяют тепло равномерно, домовладельцы могут устанавливать термостат на 2–4 градуса ниже, что приводит к снижению затрат на электроэнергию. Еще одна вещь, которая мне нравится, это то, что теплый пол легко модернизировать в существующем доме.
Итак, теплее дома, теплее ноги. . . и все это при меньшем потреблении энергии. Это зеленый.
Предыдущая статьяКак чистить и дезинфицировать деревянную разделочную доску
Следующая статьяЭта USB-розетка предотвращает перезарядку и повреждение батареи более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel.
Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.
Оставайтесь с нами!
Подпишитесь сегодня, чтобы получать эксклюзивный контент и советы на свой почтовый ящик!
Водяные системы поверхностного отопления
Водяные системы поверхностного отопления
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ЦИТО Продукты предлагает
проектные услуги, расчеты теплопотерь и
руководства по установке.
Они тихие, чистые и
эффективный. Самое главное теплый пол
Системы обеспечивают невероятно равномерный нагрев.
Q-панели крепится к балке пола и PEX
Трубка защелкивается в Q-панель . С этой конструкцией Q — Панели быстро нагревать, быстро меняя температуру в помещении
по мере необходимости. Для более подробной информации, пожалуйста, смотрите Q-панель Видео.
