Кабель силовой фото: ⬇ Скачать картинки D1 81 d0 b8 d0 bb d0 be d0 b2 d0 be d0 b9 d0 ba d0 b0 d0 b1 d0 b5 d0 bb d1 8c, стоковые фото D1 81 d0 b8 d0 bb d0 be d0 b2 d0 be d0 b9 d0 ba d0 b0 d0 b1 d0 b5 d0 bb d1 8c в хорошем качестве

OLFLEX HEAT 180 SiHF (2х0.75), Кабель силовой с изоляцией из силикона до +180°C

ÖLFLEX®HEAT 180 SiHF — силиконовый силовой кабель и кабель управления для использования в машинном оборудовании, промышленных установках и станкостроении для температур до +180 °C

Преимущества
∙ Хорошая гибкость, простой монтаж при ограниченном пространстве
∙ После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

Области применения
∙ Области с высокими температурами окружающей среды, где материалы изоляции и оболочки обычных кабелей становятся через некоторое время хрупкими.
∙ Типичные области применения:
— Производство стали, керамики и чугуна
— Пекарское оборудование и промышленные печи
— Электротехническая промышленность
— Строительство саун/соляриев
— Термические и нагревательные элементы
— Осветительная техника
— Вентиляторное оборудование
— Кондиционеры
— Технология оцинкования

Характеристики
∙ Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2), препятствует распространению горения (IEC 60332-1-2)

∙ Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам
∙ Следует обеспечить вентиляцию воздуха, т. к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха

Стандарты / Сертификаты соответствия
∙ На основе EN 50525-2-83

Конструкция
∙ Жилы из медных лужёных тонких проволок
∙ Изоляция жил на основе силикона
∙ Повивная скрутка жил
∙ Наружная оболочка на основе силикона, цвет красно-коричневый

Минимальный радиус изгиба
∙ Ограниченная подвижность 15 х D
∙ Неподвижное применение: 4 x D
∙

Номинальное напряжение
∙ U0/U: 300/500 V

Испытательное напряжение
∙ 2000 В

Жила заземления
∙ G = с ж/з жилой заземления
∙ X = без жилы заземления

Tемпературный диапазон
∙ от -50 до +180 °C (необходимо достаточное проветривание)

Кабель силовой NYM 5×10 ГОСТ круглый NYM 5х10

Раздел каталога: Кабель силовой КПП Россия

Бренд: КПП Россия

Категория оборудования: Кабель силовой

Страна бренда: Россия

Цвет: Серый

Количество жил: 5

Тип изделия: Кабель силовой

Номинальное сечение проводника: 10 мм²

Марка кабеля /провода: NYM

Материал проводника: Медь

Оттенок цвета от производителя: Серый

Базовая единица: м

Длина: От 1 м

Форма: Круглый

Тип жилы: Однопроволочная

Артикул по каталогу: 9669738

Кратность отгрузки товара: 1

Типоразмер: 5х10

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается

Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.

ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Кабель ВВГ: расшифровка и характеристики

Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

• В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
• Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
• Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
• Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

• Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
• Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

• ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
• Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ	И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.
Сечения одно- и многопроволочных жил	Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.
Класс гибкости кабеля ВВГ	В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.
Фасонная и обычная жила кабеля ВВГ	Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами.  Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.
Количество жил кабеля ВВГ	Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.
Нормы по сечению жил кабеля	Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.
Толщина изоляции кабеля ВВГ	Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.
Толщина оболочки кабеля ВВГ	Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

• Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
• Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

• В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
• Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

• Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

• Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

Сопротивление жил кабеля ВВГ

• Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

Электрическое сопротивление изоляции кабеля ВВГ

• Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
• Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Вывод

Силовые кабели ВВГ являются отличным вариантом для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах, не предъявляющих особых требований к механическим характеристикам проводников.

Он достаточно дешев, удобен и имеет неплохие характеристики. При этом кабель типа ВВГ вы легко найдете практически в любом строительном магазине, а множество производителей позволит вам выбрать более качественное изделие.

Какой кабель использовать для проводки в квартире

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

Правильный выбор марки кабеля и провода

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

1. Первая категория Cat. 1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части. Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной

Хороший вариант — F2TP

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

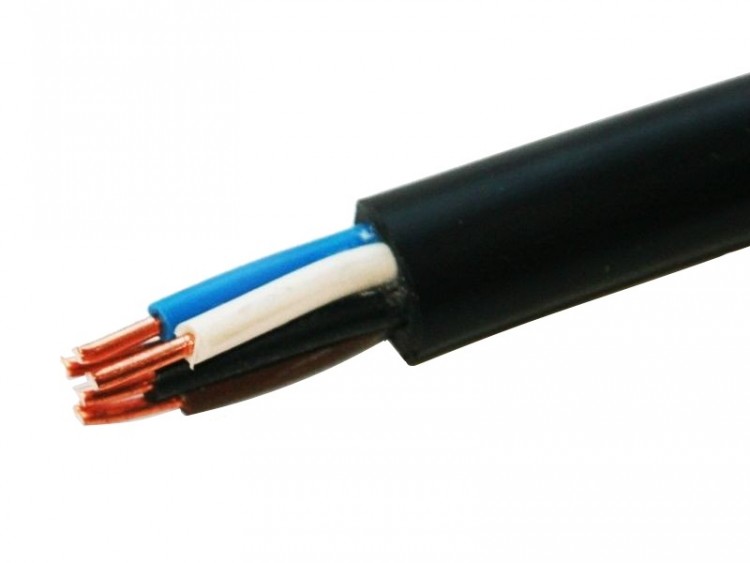

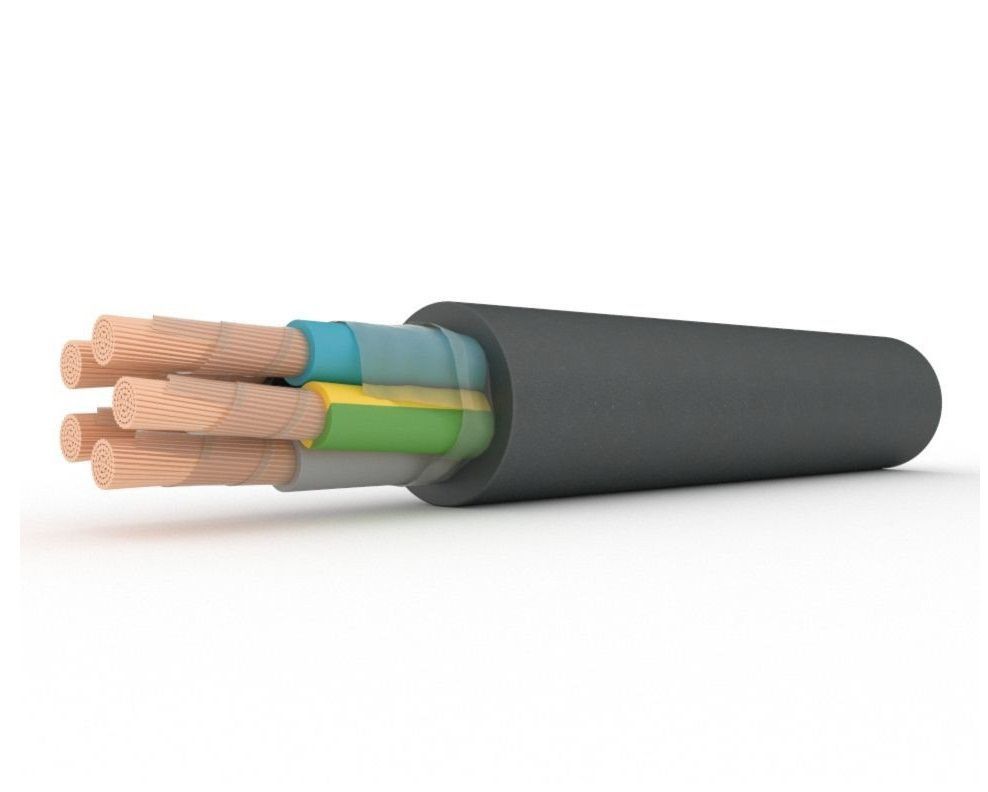

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет

Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

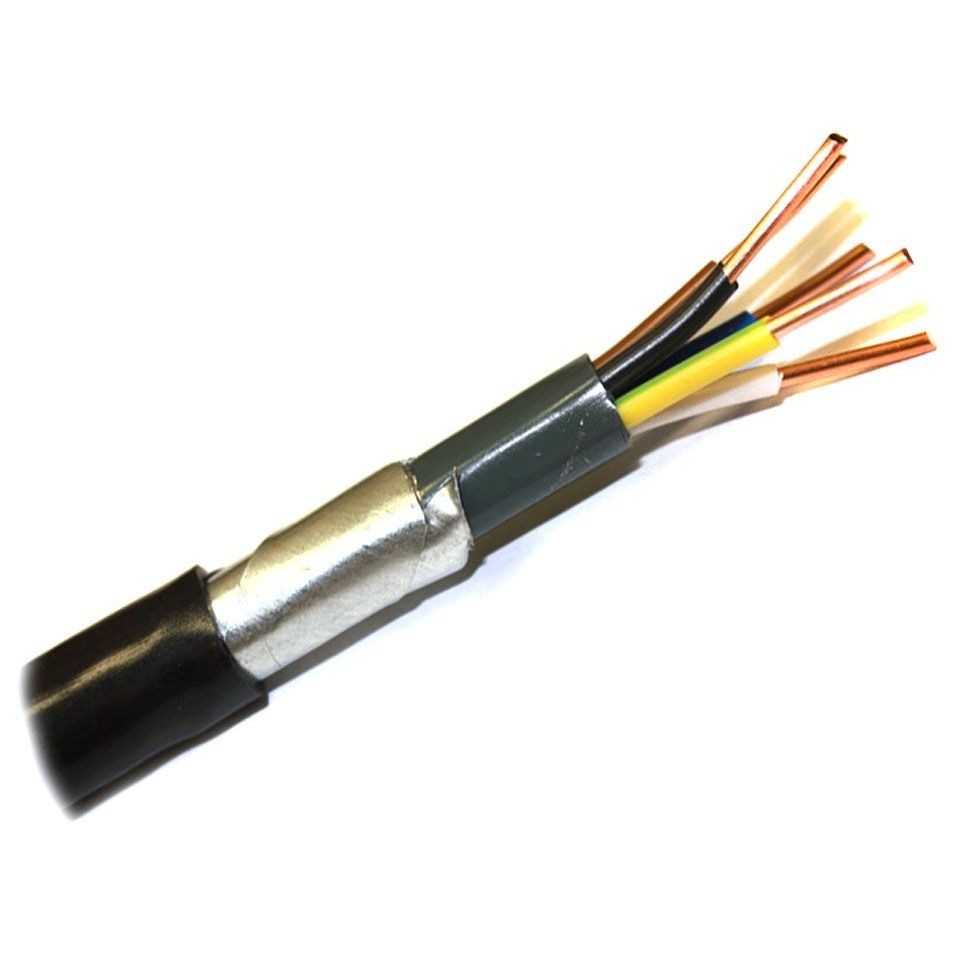

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

• более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
• более высокая коррозионная стойкость, чем у алюминия;
• более высокая прочность;
• более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
• простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

• низкая стоимость;
• минимальный вес;
• химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

Как выбрать сечение провода?

Существует таблица соответствий сечения провода и нагрузки (приведена ниже). В ней указано, какая максимальная нагрузка какому сечению медного проводника соответствует.

Сечение жил, мм2	1.5	2.5	4.0	6.0	10.0	16.0	25.0	35.0	50.0
Токовая нагрузка, А	19	27	38	50	70	90	115	140	175

Итак, предположим необходимо подобрать провод для прокладки проводки в кухне. Например, в кухне установлен бойлер на 1,6 кВт, холодильник на 0,4 кВт, микроволновка на 1,8 кВт и тостер мощностью 1,2 кВт. В этом случае суммарная токовая нагрузка будет такой:

(1600+400+1800+1200)/220=22.7 А

Нужно также умножить токовую нагрузку на коэффициент запаса мощности 1,5, так как количество электроприборов в будущем может расти. Итого получаем:

22.7х1.5=34.05 А

Теперь смотрим в табличку и видим, что нашей нагрузке соответствует провод сечением 4 мм2.

По такому же принципу подбирается сечение провода для всех других помещений и для вводного кабеля.

Важные моменты

Чтобы всё, что связано с электричеством, работало нормально, нужно произвести расчет электропроводки по мощности потребляемого оборудования: суммируется нагрузка всех используемых приборов и устройств – лампочек, утюгов, холодильника, телевизора, чайника, кофеварки, бойлера…

Провода неподходящего сечения при превышении допустимой мощности начинают нагреваться, изоляция трескаться, гореть, осыпаться. И чем они тоньше, тем сильнее, что может привести к обесточиванию всей линии, привести оборудование в непригодность.

Для облегчения выбора используют таблицы, сделанные согласно Правил Установки Электрооборудования – ПУЭ.

Стоимость кабеля зависит от сечения жил (толщины). Чем их диаметр больше, тем он дороже! Но не стоит экономить на этом. Исправление ошибок обойдется намного дороже! В случае перегорания провода в стене, придется раздолбать немало площади дома, чтобы найти место «аварии», заменить старую электропроводку на новую. Потом – вновь ремонтные работы: оштукатуривание стен, приведение помещения к надлежащему виду.

Для систем освещения принято использовать провода с сечением жил 1,5 мм, розеток – 2,5 мм. Когда подключается мощное электрооборудование – 4-8 мм.

Важно обратить внимание на следующие моменты:

Суммарную мощность всех используемых электроприборов, допустимую нагрузку на сеть

Важно чтобы номинальная сила тока не была впритык к используемой.

Способ прокладки кабеля для проводки (внешний или внутренний) влияет на тип выбираемого провода, скорость, качество последующих работ. Этот момент очень важен. Плоские жесткие провода с монолитными медными или алюминиевыми жилами подходят лучше всего для внутренней проводки. Гибкие, с округлым сечением – для внешней.

Использование одного типа кабеля вместо другого увеличивает время и объем работ. В основном это связано с экономией. Монолитные провода обычно дешевле многожильных, но – более жесткие, трудноукладываемые. Когда делаешь штробы в стенах, то нужно делать их глубже при использовании округлого кабеля, а когда тянешь плоский через гофрированную трубку, то придется повозиться дольше чем при использовании гибкого.

При соединении разных жил обращаем внимание на окраску проводов. Зеленый (желтоватый) цвет – это всегда заземление, красный или коричневый (может быть белый) – фаза, черный или синий – нулевой.

Материал токоведущего проводника – медь или алюминий. Отличаются по стоимости

Алюминиевые провода стоят в два раза дешевле медных, хрупкие, жесткие, требуют при работе больше осторожности, усилий и внимания.

Электрический кабель выпускается в бухтах, которые разматываются в процессе укладки по мере необходимости. На фото можно увидеть различные виды проводов, отличающихся между собой внешним видом, толщиной, маркировкой и сечением токоведущих жил. А также – сферой применения.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Провода для электропроводки

РАСЧЕТ – ТАБЛИЦА

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть. Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже “в уме”.

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I2*R, где:

• I – величина протекающего тока,
• R – сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие – короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U – это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

Расчет сечения провода

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3. 14*d2/4=0.8*d2.

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 – сечение в мм2, а 2 – количество жил.

Обратите внимание

Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов – медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

1. d=√1. 27*I/Iρ=1.1*√I/Iρ – получаем значение диаметра провода,
2. S=0.8*d2 – ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм2	Iρ=10 А/мм2
Алюминий	Iρ=4 А/мм2	Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии – 2,2 кВт, проводка открытая, провод – медный. Для расчета используем следующие единицы измерения: ток – Ампер, мощность – Ватт (1кВт=1000Вт), напряжение – Вольт.

S=I/Iρ=(2200/220)/10=1мм2

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

В начало

Таблица сечения проводов

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности. Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

В начало

2012-2019 г. Все права защищены.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

• первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
• вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
• третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;

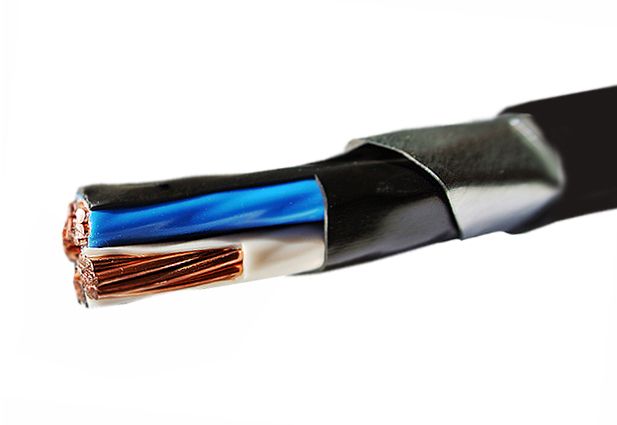

• четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
• пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
• шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +50С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

• ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
• АВВГ – тот же ВВГ, только с алюминиевыми жилами;

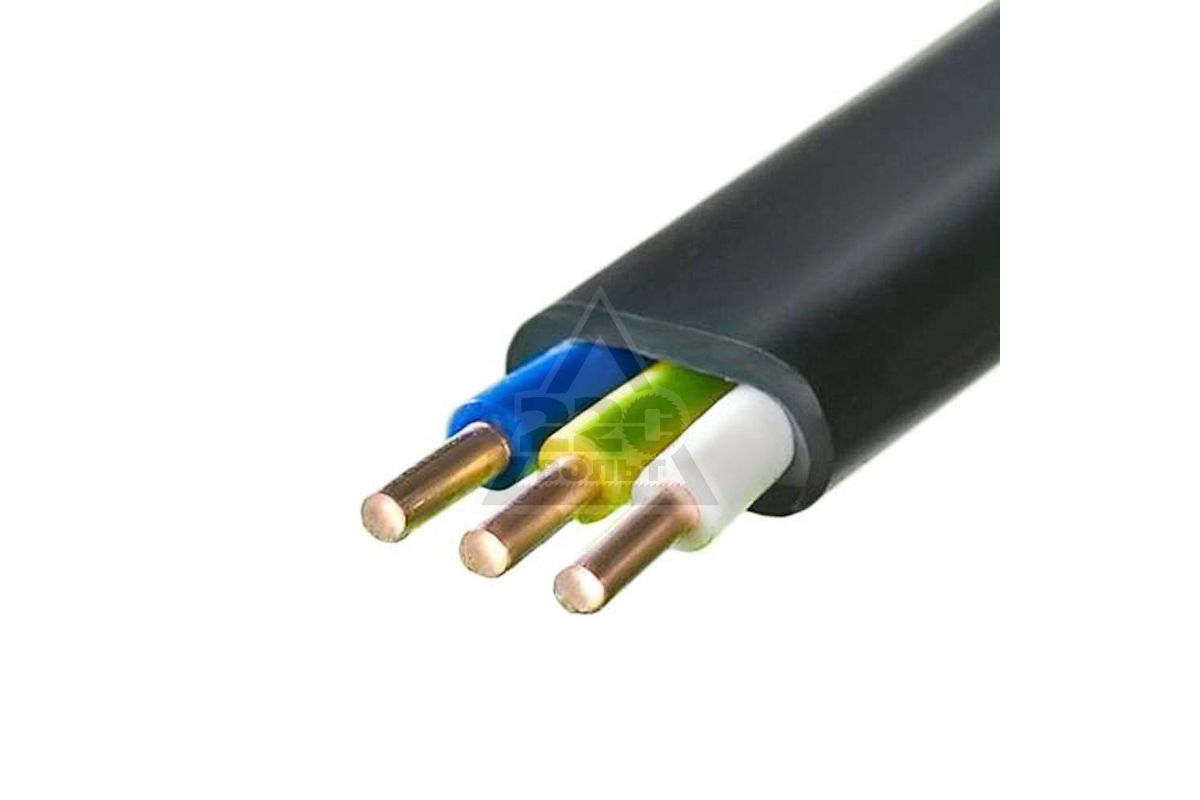

• ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
• ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +70С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину

Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.

Таблица определения толщины провода, в зависимости от мощности и расстояния.

Выбор кабеля по мощности и сечению

Выбор подходящих характеристик должен быть обоснован фактической, а не планируемой необходимостью. После того, как всё просчитано, уложено и подключено, вносить коррективы становится опасно. Лучше с самого начала определиться с количеством подключаемого оборудования и на основе этого планировать дальнейшие шаги.

Расчет сечения ведется на каждый используемый элемент в схеме электропроводки.

Многое зависит от толщины токоведущей жилы

После того как выбрана марка электрокабеля, нужно обратить внимание на его сечение. Когда оно не соответствует потребляемой нагрузке, жилы провода начинают работать по принципу электронагревательного прибора, при этом выделяя опасные для жизни продукты горения – едкий дым и ядовитый газ.

Минимально разрешенным сечением для бытовых осветительных сетей считается 1,5 мм, для розеток – 2,5 мм.

Толщина пропорциональна длине. Когда подключаются мощные потребители электроэнергии вдали от источника тока, то питающий провод должен быть толстым!

Падение напряжения вполне естественно при использовании тонкожильных с малым сечением проводов. Галогенные и энергосберегающие лампы в таком случае вовсе могут не работать. Значительная часть мощности будет идти на нагрев жил.

Выбор сечения провода

При проектировочных работах любой сложности, будь то система электроснабжения крупного предприятия или замена электропроводки в квартире, в любом случае необходимо уметь выбирать сечения проводов и знать, как это правильно делается.

Выбор сечения провода зависит от множества факторов (нагрев, способ прокладки, температура окружающей среды, количество кабелей, расстояние между кабелями, экономическая плотность тока, условия короны), все они описаны в разделе 1.3 ПУЭ. Здесь же я хочу привести основные требования, которые могут пригодиться при проектировании именно квартирной электропроводки.

Для начала разберемся, в чём отличие провода от кабеля или шнура?

Ответ на этот вопрос дан в ГОСТ 15845-80.

Электрический кабель – это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.

Электрический провод – это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

Электрический шнур – это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Выбор сечения провода для квартирной проводки

В квартирах обычно используются провода с резиновой или пластмассовой изоляцией. Следует применять провода с медными жилами (ПУЭ п.7.1.34.). Соответственно все дальнейшие рекомендации будут даны для проводов с медными жилами.

Чем выше ток, тем сильнее нагревается проводник, вследствие нагрева проводника под воздействием сильных температур разрушается изоляция.

Из-за разрушения изоляции может возникнуть короткое замыкание, пожар или поражение человека электрическим током со смертельным исходом. Чтобы этого не происходило, температура жил при прохождении тока не должна превышать 65°C.

Соответственно для того чтобы выбрать сечение провода, необходимо рассчитать максимальный ток, который будет проходить по проводнику и на основании полученного значения выбрать из таблицы 1 подходящее сечение. Такой метод называют, методом выбора сечения провода по нагреву.

Формула которая поможет Вам определить силу тока того или иного потребителя:

где, I – сила тока, А; P – мощность, Вт; U – напряжение, обычно для бытовых потребителей равно 220, В.

Таблица 1. Выбор сечения проводов, шнуров и кабелей с резиновой и поливинилхлоридной изоляцией с медными жилами в зависимости от тока.

Сечение жилы провода, мм2	0,5	0,75	1	1,5	2	2,5	3	4	5	6	8	10	16
Открытая проводка, сила тока, А	11	15	17	23	26	30	34	41	46	50	62	80	100
Скрытая проводка сила тока, А	–	–	14	15	19	21	24	27	31	34	43	50	70

Для выбора сечения подбирают равное или ближайшее большее значение тока. Таблица верна для температуры окружающей среды равной 25°C. Если температура окружающей среды отличается от заданной, то вводится поправочный коэффициент для тока (см. таблицу 2).

Таблица 2. Поправочные коэффициенты на токи для кабелей в зависимости от температуры окружающей среды.

Температура окружающей среды, °С	-5		+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
Поправочный коэффициент для тока	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54

Согласно ПУЭ (таблица 7.1.1.) сечение провода от этажных до квартирных щитков и к расчетному счетчику должно быть не менее 2,5 мм2.

Сечение проводов от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников должно быть не менее 1,5 мм2.

В квартирной проводке сечение рабочего (N) и защитного (PE) заземления должно быть равно сечению фазного провода. Если PE проводник прокладывается отдельным проводом, то его сечение должно быть не менее 2,5 мм2 (согласно ПУЭ п.7.1.45.).

Автор Михаил Путилов, опубликовано 06.05.2013

60 безумно аккуратных фотографий кабелей, принадлежащих к современному искусству g

(Pocket-lint) — Есть определенная порода ИТ-работников, у которых есть глубокий фетиш ко всему опрятному и аккуратному.

В результате получилась серверная с сотнями аккуратно уложенных кабелей, связанных кабелями и поданных под идеальным углом. Результат не только эстетичен, но и практичен с технической точки зрения.

Мы собрали для вас одни из лучших изображений этих мастерски аккуратных кабелей. Возможно, какое-то вдохновение, пока вы застряли в помещении, и вам нечего делать?

Игровая установка в стиле ретро

Возможно, самая изящная игровая установка, которую вы когда-либо видели. На этом изображении показаны не только кабели следующего уровня, но и всевозможные ретро-игровые автоматы. Не верите нам? Взгляните на полку над телевизором.

Изящная игровая установка

Этот изящный геймер пошел совершенно другим путем со своим кабельным управлением. Дошло до того, что установили не одну, а две игровые машины на задней панели телевизора и держали все кабели аккуратно, аккуратно и вне поля зрения.Похоже, отличный способ пронести новое устройство в дом, чтобы ваша вторая половина тоже не заметила.

Национальная лаборатория лаборатория энергетических технологий

National Technology Energy

Этот кабель порно приходит из Национальной лаборатории энергетических технологий, часть Департамента энергетики США. Приятно видеть, что даже государственные органы серьезно относятся к организации кабельного телевидения.

Centro Nacional de Supercomputación

Barcelona Super Computer

Этот суперкомпьютер — великолепное произведение искусства, вы можете сказать, что такая установка означает серьезный бизнес.

cablewizard / Reddit

Pathtrack install

Эта проводка медного цвета, кажется, производит впечатление металлических трубопроводов и электрических проводов / проводов данных, соединенных в идеальном единстве.

commandtab / Reddit

Крошечная проводка на печатной плате

Эта крошечная проводка на печатной плате показывает, что управление кабелями — это настоящее искусство, даже на самом крошечном уровне.

commandtab / Reddit

Микропроводка

Эта аккуратная проводка может легко присутствовать в вашем телефоне или планшете. Незначительное внимание к деталям обеспечивает наилучшие результаты в нашем цифровом мире.

Cursed1701 / Reddit

Плетеные кабели из ЦЕРН

Неудивительно, что ЦЕРН, Европейская организация ядерных исследований, нуждается в серьезных кабелях для продолжения своих исследований.

RafaRamen / Reddit

белых и синее хорош для вас

К острому глазу, это проводка имеет обе липучку связи и молния связей держать кабели ухожены и диск энтузиаст кабеля порно невменяемым.

RX-LIFE / Reddit

Datacenter

Стойки для потолочной проводки помогают уберечь эти аккуратные кабели от поля зрения в этом центре обработки данных, что, как вы можете поспорить, досадно, но, безусловно, аккуратно и практично.

proto04 / Reddit

Удовольствие в гостиной

Аккуратные и аккуратные кабели нужны не только на рабочем месте, здесь кусок кабеля Ethernet превратился в произведение искусства, а не просто раздражение.

Porpoise_of_Life / Reddit

Желто-желтый

Ярко-желтые кабели изгибаются и изгибаются удовлетворительным образом, передавая данные туда, где они больше всего нужны.

Phaune421 / Reddit

Облачная служба Google TensorFlow

Фотография из-за кулис внутренней работы гигантской машины Google.Эта проводка является частью механизма, используемого для машинного обучения, поэтому вы можете представить себе данные, которые проходят по этим проводам.

Ядовитая планета / imgur

Средняя зеленая кабельная машина

Мы зеленые от зависти. Эти безумно аккуратные кабели вызывают радость.

p0Pe / Reddit

Маленький, но аккуратный

Эта проводка от ПК, созданного самостоятельно, демонстрирует приверженность к прокладке кабелей и аккуратность, которую проявляют энтузиасты при создании собственных машин.

MouseGiraffe / Reddit

Радуга кабелей

Этот Redditor попытался создать радугу из своих кабелей, и результат получился столь же аккуратным, сколь и красочным.

GnomeChumpski / Reddit

Stairwell pipe-chase

Эти потолочные трубопроводы очень аккуратны и приятны для глаз. Мы задаемся вопросом, сколько людей находят время, чтобы остановиться и посмотреть вверх, идя по этим извилистым коридорам.

gunnerpad / Reddit

Purple rainbows

Чтобы собрать эти аккуратные изогнутые кабели, явно потребовались часы кропотливой работы. Вы должны восхищаться ручной работой и стремлением к совершенству кабеля.

GivingAlltheDs / Reddit

До небес

Это очень впечатляющая проводка, проводка, которой даже Бог гордился бы.Трубчатая масса проводов переносит все данные через потолок туда, где это необходимо.

Лучшие зеркальные камеры 2020 года: лучшие камеры со сменным объективом, доступные для покупки сегодня Майк Лоу · 20 апреля 2021 Gibblegosh / Reddit

Аккуратность кабеля питания

На этой фотографии Redditors спорили, поскольку из-за угла наклона фотографии создается впечатление, что кабели входят не в те отверстия.Даже Интернет невозможно успокоить с помощью простых аккуратных кабелей и стяжек.

fakerchaos / Reddit

Так много цветов

Так много цветов и такая точность в одном месте.

gamebrigada / Reddit

Сервисная петля

Множество кабелей, петляющих по лестнице, аккуратно привязаны и удерживаются на месте.

расходуемый_Henchman / Reddit

Interlaced insanity

Еще пара цветов, и на этой фотографии мы получим почти всю радугу проводов.

DaleDimmaDone / Reddit

Purple paradise

Толстые пучки фиолетового кабеля аккуратно выравнивают стены этой стойки.Вы можете только представить, сколько времени и усилий было потрачено на эту настройку.

Improved-Liar / Reddit

Insane кабельная разводка

Еще одна изящная уловка кабельной системы перфекционистского уровня. Опять же, это заставило Redditors спорить о том, достаточно ли используется кабельных стяжек или слишком много.

suburbanite09 / Reddit

Кабели сверху вниз

Аккуратные кабели с изгибами текут вниз, как водопад данных. Великолепно и замысловато.

whoust / Reddit

Кабель или конфета?

Эту красочную проводку можно так же легко принять за леденец.

TooEashy / Reddit

Подключение цифрового телевидения

Вот как это выглядит, когда кто-то, уделяющий большое внимание деталям, подключает многоквартирный дом для сигналов цифрового телевидения, исходящих от одной антенны.

sylpher250 / Reddit

Трубопровод, которым можно гордиться

Аккуратность нужна не только для прокладки кабелей. Организация этой системы трубопроводов восхитительна и красива.

Akibatteru / Reddit

Кабели как искусство

Это больше похоже на произведение искусства, чем на фотографию техники, оно просто аккуратное и аккуратное.Нельзя отрицать, что симметрия радует глаз.

VerGuy / Reddit

Purple cable porn

Эта великолепная фиолетовая разводка, вероятно, представляет собой коаксиальные кабели, аккуратно уложенные внутри мобильного тележки для вещания. Великолепный подвиг в прокладке кабелей и невероятном использовании кабельных стяжек.

ablindman11 / Reddit

Аккуратность электрического счетчика

Это электрический счетчик с трансформаторным номиналом, рассчитанный на ток в 2000 ампер. Отличная работа установщика над мощным комплектом.

tuxedo_jack / Reddit

The Cat5-o’-9-Tails

Скучающий сетевой администратор превратил какой-то кабель CAT5 в кошачий хвост.Эта фотография дает совершенно новый смысл термину «кабель порно».

Alejandro Cynowicz / Flickr

Серьезно аккуратная серверная

Фотограф Алехандро Цинович говорит, что ненавидит кабели, но их компания очень серьезно относится к аккуратной прокладке кабелей.

a_synthesiser / Reddit

Придуманные каналы

Этот красивый канал появился на Reddit под / r / pipelineitporn / и показывает, что люди одержимы не только проводкой.

AveryLongman / Reddit

Красочное завершение

Вы можете почти почувствовать удовлетворение от хорошо выполненной работы, глядя на эту фотографию, сделанную в конце завершенной миссии по прокладке кабеля.Аккуратно и аккуратно, и все на своих местах.

he_who_should_stfu / Reddit

Немецкая эффективность

Эти кабели и трубопроводы датируются 1930-ми годами и родом из Германии. Неудивительно, что немцы столь же эффективны со своими трубопроводами, как и со всем остальным. Все на своих местах и ​​для всего есть место.

Imgur

Изогнутые кабели

Вы должны восхищаться этой изогнутой кабельной разводкой, великолепными линиями и большим вниманием к деталям.

Imgur

Baby Rack

Он может быть крошечным по сравнению с некоторыми другими стеллажами, которые мы видели, но кабельная разводка здесь по-прежнему впечатляет.

хитростей / Reddit

Интернет

На этой фотографии просто написано «Интернет», но, несмотря на аккуратность, мы не уверены, что здесь достаточно кабелей, чтобы удержать весь Интернет.

JamezQ / Reddit

Все цвета Интернета

Замечательная домашняя проводка, запечатленная на простой фотографии нескольких кабелей Ethernet, аккуратно уложенных на пути от домашнего широкополосного маршрутизатора.

Micky86 / Reddit

Организация кабелей — это искусство

Увидев эту организацию кабелей, Redditor Bitwaba прокомментировал: «Организация кабелей — это искусство, но если для ее поддержания нужно быть художником, то вы усложняете это дело. быть.» Этот единственный комментарий суммирует почти все фотографии в этой статье.

sirnicolai / Reddit

Многожильный силовой кабель

Этот многожильный силовой кабель показывает, что даже силовые кабели можно аккуратно организовать.

machzel08 / Reddit

Маршрутизация видео тоже требует аккуратной прокладки кабелей

Даже для потоковой передачи и маршрутизации видео требуется аккуратная прокладка кабелей.Этот Redditor по понятным причинам впечатлен их работой и уважительной причиной.

Внимание к деталям

От очень аккуратных и удобных конструкций кабелей до крошечных произведений искусства, подобных этому. Красота управления кабелями есть везде. На этой фотографии показаны результаты модификации PlayStation 2 с помощью прекрасного исправного оборудования. От только что установленного чипа отходят аккуратные кабели.

4 дня работы

Эта впечатляющая масса кабелей, по-видимому, заняла у пользователя Reddit Т — Хэма четыре дня, чтобы аккуратно их собрать. Он сказал, что в этой установке было по крайней мере 378 кабелей, и к концу его руки были голыми, но, боже, оно того стоило.

Уровень производства телевизоров потрясающий

Этот невероятно красивый вид с кабелем показывает массу кабелей, используемых на большом предприятии по производству телевизоров. Всего 576 портов, заполненных всеми необходимыми аккуратными кабелями.

Служебные петли

Кто-то может возразить, что в этом нет необходимости и что некоторые из них можно было бы сделать вне поля зрения, но мы должны восхищаться мастерством этих служебных петель.Замечательно аккуратные и организованные кабели, разделенные и управляемые самым великолепным образом.

Облако

Так ли на самом деле выглядит облако? Великолепный вид на кабельное небо.

Музыкальный инструмент

Там, где большинство из этих аккуратных изображений кабелей включает в себя большие отрезки кабелей, аккуратно связанных и связанных вместе, этот пошел другим путем. Это изображение поступило из офиса Facebook и показывает схему подключения кабеля, на которой можно играть как на музыкальном инструменте.

До и после

На многих из этих изображений показаны аккуратные кабели, но вы редко можете увидеть какое-либо представление об уровне усилий, которые вкладываются в эти фотографии. Что ж, теперь вы можете это сделать, поскольку этот Redditor продемонстрировал, как изначально выглядела беспорядок с кабелями, прежде чем они его «исправили». Это тонкое мастерство заняло шесть часов человеческих усилий.

ПК-геймеры делают это лучше всех

Как геймеры и сборщики ПК, мы всегда ценим аккуратную прокладку кабелей, когда дело касается сборки игрового ПК.Этот Redditor явно мастерски владеет кабелями с рукавами и стяжками. Это потрясающе.

stell1315 / Reddit

Обнаружена мобильная кабельная разводка

Снимок мобильного вещательного фургона, сделанный во время Лондонского марафона. Открытая проводка и внутренности, несомненно, способствуют циркуляции воздуха и охлаждению в жаркие дни.

AlexLex1500 / Reddit

Аккуратная зеленая машина

Такая кабельная разводка заставляет ботаников спорить о том, каким кошмаром было бы, если бы требовалась замена одного кабеля.

Barniff / Reddit

Mapped out cable art

Это произведение кабельного искусства выглядит так, как будто кто-то пытался нанести на карту лондонское метро, ​​используя силовые кабели и настенные гвозди.

BenHippynet / Reddit

Аккуратно и красочно

Когда важен воздушный поток, аккуратная проводка имеет еще большее значение, чем просто незаметно для глаз.

Национальный центр суперкомпьютеров

Барселона Суперкомпьютер

Суперкомпьютеры в Барселоне — серьезный бизнес.

Brandon O’Connor / Flickr

Более мягкий желтый

Кажется, у этих энтузиастов кабельного телевидения, увлеченных желтыми кабелями, есть тема.

До и после

Вы не часто можете увидеть до и после результатов этих усилий по уборке кабеля.Мы бы рекомендовали прочитать предысторию и по этому поводу, поскольку она показывает, почему эта работа так важна, когда важные службы полагаются на функциональность системы. Если что-то (или несколько) пойдет не так, поиск и ремонт могут стать кошмаром в беспорядке немаркированных кабелей.

Здесь ветеринарную клинику скорой помощи пришлось спасти из глубины ада информационных технологий, поскольку их сеть была отключена, и они были вынуждены прибегнуть к бумаге и ручке, а не к своим драгоценным системам.

Мощность фильма

Хотя это изображение, возможно, не такое удовлетворительное или такое цветное, как другие фотографии в этом списке, оно все же интересно.На нем показаны силовые кабели, необходимые для работы съемочной площадки, все освещение и все остальное, что требуется, очевидно, требует большого количества энергии, а это означает, что при неправильном обращении будет много проводов и потенциальная опасность для здоровья.

Написано Адрианом Уиллингсом.

Midwest Photo Godox PB-MX PB960 Кабель питания Propac для вспышек Metz

Внимание всем жителям Калифорнии, Предложение 65 или официально известное как Закон о безопасной питьевой воде и защите от токсичных веществ 1986 года — это закон, который требует предупреждать потребителей Калифорнии, когда они могут подвергнуться воздействию химикатов, которые в Калифорнии определены как вызывающие рак или репродуктивная токсичность. Предупреждения призваны помочь потребителям Калифорнии принимать информированные решения о воздействии этих химикатов на продукты, которые они используют. Калифорнийское управление по оценке рисков для здоровья в окружающей среде (OEHHA) управляет программой Proposition 65 и публикует перечисленные химические вещества, в которые входит более 850 химикатов. В августе 2016 года OEHHA приняло новые правила, вступающие в силу 30 августа 2018 года, которые изменяют информацию, которая требуется в предупреждениях Предложения 65 или на них.

Мы хотим, чтобы вы знали и были осведомлены о безопасности нашей продукции, и компания Midwest Photo предпринимает все необходимые шаги для соблюдения применимых требований по безопасности и охране здоровья, изложенных в этом Предложении 65.

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может содержать химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.

Этот отказ от ответственности можно найти на страницах продуктов на нашем веб-сайте на вкладке «Дополнительная информация», которая появляется под описанием продукта. Он указан на всех страницах продуктов, чтобы убедиться, что наш покупатель осведомлен о предупреждениях, выставленных нашими поставщиками, чтобы вы могли знать меры предосторожности перед покупкой.

Дополнительная информация о Предложении 65

Информацию о новых предупреждениях, внесенных в Предложение 65, см. По адресу https://www.p65warnings.ca.gov/new-proposition-65-warnings.

Предложение 65 и положения к нему размещены по адресу https://oehha.ca.gov/proposition-65/law/proposition-65-law-and-regulations.

Чтобы направить Midwest Photo любые уведомления о предполагаемом нарушении разделов 25249.5 или 25249.6 Кодекса здравоохранения и безопасности штата Калифорния, вы должны отправить нам уведомление по адресу mpex @ mpex.com.

OPALCO отмечает замену кабеля питания

Исправление: ранее в этой статье неправильно указывалось, что японской компанией, производящей кабель, является Sumitomo Corporation. Это Sumitomo Electric.

Замена подводного силового кабеля, создание которой длилось десятилетие, отмечалось 19 января с участием надзорного персонала электротехнического кооператива, членов общины и сакэ.

Саке было предоставлено представителями Sumitomo Electric, японской компании, производящей кабель.Присутствующие произнесли тост за новый кабель, а Казухира Харада из Sumitomo даже облил часть проема в бетонном тротуаре парка Отиса Перкинса на острове Лопес.

Персонал OPALCO, местного электроэнергетического кооператива, управлял установкой для замены их силового кабеля, впервые проложенного в 1977 году. Кабель был близок к достижению максимального срока службы, и сотрудники OPALCO заметили его ухудшение в 2013 году.

Также на праздновании присутствовали члены совета округа Сан-Хуан, члены правления OPALCO и Эллиот Майнзер, администратор Bonneville Power Association, которая поставляет электроэнергию OPALCO.

«Это дальновидный проект», — сказал Майнцер. «Это фантастическое вложение».

Новый кабель проходит от терминала подводного кабеля на острове Лопес до терминала Пир-Пойнт на острове Сан-Хуан. Он обеспечивает питание, а также оптоволокно для подключения к Интернету.

Строительство по замене кабеля 1977 года началось в сентябре прошлого года, и к началу декабря по новому кабелю прошло электричество. Другой кабель, обеспечивающий резервирование линии, проходит рядом с ним и был проложен в 1993 году.

Почти десять лет назад сотрудники OPALCO приступили к реализации плана по замене кабеля 1977 года. Это, как сказал инженер OPALCO Джоэл Мейтцнер, положило начало детальному процессу, который включал создание концептуального проекта; оценка стоимости; получение средств; изучение дна океана с помощью сонаров и ROV, чтобы гарантировать минимальное изменение морского дна; строительство самого кабеля длилось примерно год; и, наконец, установка.

«Это долгий процесс, — сказал Мейтцнер, — поэтому вы разбиваете его на 50 небольших управляемых проектов. ”

По словам Мейтцнера, почти 13 000-футовый кабель в океане был проложен с использованием оборудования, похожего на кран. Эта часть кабеля весила почти 440 000 фунтов.

Мейтцнер даже спала в спальном мешке на барже, на которой в течение пяти дней находилось оборудование для прокладки кабеля, просто чтобы обеспечить успех проекта.

«На воде холодно, — сказал он, — [но] часть ответственности OPALCO заключается в защите наших инвестиций».

Весь проект обошелся в 15 миллионов долларов и был оплачен за счет кредита Министерства сельского хозяйства США.

Пиковое потребление кабеля составляет 60 мегаватт, сказал Мейтцнер, и прослужит от 60 до 80 лет, даже если все больше людей переезжают на острова и им требуется больше энергии. Сегодня остров Сан-Хуан на пике потребляет 28 мегаватт.

Кабель, по словам Мейтцнера, также сэкономит деньги членам кооператива сейчас, а также в будущем.

«Это актив, который был активирован в 2017 году и может перейти в следующее столетие», — сказал он.

Orcas Power Light & Cooperative — это местная кооперативная электроэнергетическая компания, которая с 1937 года обслуживает более 11 000 членов на 20 островах в округе Сан-Хуан.Для получения дополнительной информации посетите www.opalco.com.

Фото сотрудников / Хейли Дэй Кейзо Такео из компании Sumitomo Electric, производящей кабель, разливает сакэ для гостей, чтобы отпраздновать установку кабеля.

Фото сотрудников / Хейли Дэй Член совета графства Джейми Стивенс (слева) наслаждается сакэ на мероприятии.

Фото сотрудников / Хейли Дэй Член совета графства Рик Хьюз (слева) наслаждается саке на мероприятии.

Фото сотрудников / Хейли Дэй Этот кусок старого кабеля, который когда-то проходил от Декейтера до Блейкли и Ольги, показывает три проводника и два пучка волокон.

Фото сотрудников / Хейли Дэй Мероприятие проходило в парке Отиса Перкинса на острове Лопес.

Фото сотрудников / Хейли Дэй Уходящий на пенсию член правления OPALCO Джим Летт «активировал» кабель на мероприятии, которое было в его день рождения.

Фото сотрудников / Хейли Дэй Эллиот Майнзер, администратор Bonneville Power Association, и член правления OPALCO Винни Адамс на мероприятии.

Фото сотрудников / Хейли Дэй Футбольные мячи для проектов «Самые ценные игроки» были переданы инженеру OPALCO Джоэлю Мейтцнеру и Кейзо Такео из Sumitomo Electric.

Руководство по кабельным разъемам

и справочное изображение

Используйте наши руководства по разъемам, чтобы узнать о технологии разъемов

Для начала просто выберите тип подключения, о котором вы хотите узнать больше:

Наши удобные руководства по разъемам иллюстрируют разнообразие доступные кабельные разъемы и подробные изображения, которые помогут вам определить, какой кабель вам нужен. Если вы не можете найти нужный кабель или разъем, возможно, мы сможем разработать продукт в соответствии с вашими спецификациями с помощью наших специальных кабелей и решений OEM.

Аудио

Аудиоразъемы, такие как 3,5 мм, RCA, TOSLINK ^® и XLR, можно использовать для домашнего кинотеатра, MP3-плеера или даже микшерного пульта.

Centronics

Разъемы Centronics, такие как Centronics 36 (или IEEE-1284 тип B), можно использовать на многих параллельных многофункциональных устройствах для печати, сканирования, копирования и отправки факсов.

DB Style

Разъемы DB (или D-sub), такие как DB9, HD15 и DB25, можно использовать для многих типов устройств, включая мониторы, клавиатуры и мыши.

Цифровое видео

Цифровые видеоразъемы, такие как HDMI и DisplayPort, обеспечивают высочайшее качество видео- и аудиосигналов для развлечения на телевизоре или ноутбуке.

DIN

Разъемы DIN, такие как S-Video и PS / 2, могут использоваться для клавиатур, MIDI-инструментов и другого специализированного оборудования.

Волоконно и сеть

Волоконно-оптические соединители, такие как ST, SC и LC, передают сетевые данные посредством световых импульсов, а не электрических сигналов для достижения максимальной скорости.

FireWire

Разъемы Firewire ^® (или IEEE-1394) были разработаны Apple ^® в качестве интерфейса для использования с цифровым видео и портативными запоминающими устройствами.

Внутренний

Внутренние разъемы, такие как SATA, 4-контактный разъем питания и SAS, обычно находятся внутри компьютера, передающего данные или подающего питание.

Модульный

Модульные разъемы, такие как RJ12 и RJ45, используются для передачи данных в телефонных системах, сетях передачи данных и низкоскоростных последовательных соединениях.

Power

Разъемы питания, такие как NEMA 5-15-P и IEC 320 C13, позволяют электронным устройствам подключаться к доступным розеткам питания.

SCSI

Разъемы SCSI, такие как внутренний 68-контактный SCSI и Micro DB68, могут использоваться как внутри, так и снаружи для подключения различных периферийных устройств.

Speciality

Speciality коннекторы, такие как RJ21 и IEEE-488 (или HP-IB), являются собственностью по своей природе и имеют ограниченную функциональность за пределами предполагаемого применения.

USB

Разъемы USB (универсальная последовательная шина) прошли несколько итераций от USB 1.1 до USB 3.0 — они могут использоваться для передачи данных и питания.

Видео

Видеоразъемы, такие как BNC, коаксиальный и VGA, могут передавать видеосигналы на ваш компьютер, проектор или телевизор.

Не уверены?

Если вы не уверены, какой разъем вам нужен, попробуйте ConnectXpress! ConnectXpress проведет вас через пошаговые инструкции и подскажет, какой кабель вам нужен.

Что такое разъем?

Разъем — это проводящее устройство, обеспечивающее физический интерфейс между устройствами. Разъемы бывают самых разных форм-факторов и выполняют множество различных функций с устройствами, которые вы используете каждый день! Такие функции, как: подключение оборудования с помощью кабеля ПК, подключение к сети или сети с помощью сетевого кабеля), передача аудио / видео в систему с помощью кабеля аудио / видео, обеспечение цифрового или аналогового подключения или питание устройства с кабель питания, среди прочего.

Эта цифровая рамка самостоятельно подключается к зарядке

Хотя мы все, вероятно, подарили ее родителям на Рождество, общепринято считать, что цифровые фоторамки — отстой. У них плохие интерфейсы, крошечные экраны, и их нужно постоянно включать. Неудивительно, что они так и не прижились, особенно среди любителей искусства.

Acanvas хочет все это изменить. Этот проект Skunkworks в LG превратил стартап из Кремниевой долины в стремление сделать цифровые рамки крутыми и упростить людям доставку произведений искусства из дома.Но забудьте на секунду обо всем этом, потому что самая крутая инновация Acanvas — это на самом деле не рамка (хотя это тоже круто). Это сумасшедший автономный шнур питания, который заряжается как йо-йо, и его не нужно постоянно подключать к стене.

Если вы не готовы вскрыть стену, чтобы скрыть ее, настенные дисплеи всегда терпят неудачу, что соучредитель Acanvas Дэн Ли называет «тестом жены». Другими словами, всегда есть неприглядный шнур питания, вьющийся из нижней части устройства, из-за чего прилагаемый дисплей (независимо от того, насколько со вкусом оформлен) больше похож на неуклюжий гаджет, чем на элегантный декор. Как и телевизоры, цифровые рамки — это, по сути, настенные дисплеи, поэтому вопрос о том, что делать со шнуром, был первой серьезной проблемой, которую Ли и его коллеги решили при разработке Acanvas.

Между большинством ценителей искусства (которые ценят физическое воплощение изобразительного искусства) и людьми, покупающими цифровые рамки, существует разрыв.

Система, которую они придумали, просто потрясающе забавная и умная. Acanvas с 23-дюймовым портретным HD-дисплеем можно повесить на стену с помощью одного гвоздя, как обычную картину.Он будет работать около шести часов без подключения к электросети благодаря прилагаемой аккумуляторной батарее емкостью 6350 мАч. Но что интересно, так это когда заряд кончается, и Acanvas бесшумно опускает зарядный кабель на пол. Это зарядное устройство с помощью магнита помещается в незаметную подставку рядом с плинтусом, которая привязана к ближайшей розетке через невзрачный удлинитель, и начинает выжимать сок. Когда он достаточно заряжен, Acanvas автоматически втягивает кабель, пряча его в корпусе до следующего раза, когда ему понадобится зарядка.

Зарядное устройство Acanvas в действии настолько увлекательно, что оно само по себе похоже на настенное искусство. На самом деле легко забыть, что прохладное зарядное устройство прикреплено к довольно крутому продукту, который имеет более продуманный дизайн, чем большинство цифровых рамок. Фактически вы можете установить свою собственную рамку вокруг Acanvas, например, добавив матовую поверхность или убрав ее, просто нажав на нее. Помимо возможности показа фотографий своих владельцев, Acanvas также имеет доступ к миллиону произведений фотографии и изобразительного искусства благодаря партнерству с Fine Art America.Эти изображения легко вставить в рамку с помощью приложения для смартфона Acanvas, и они даже представлены в виде тщательно отобранных коллекций, поэтому ваш Acanvas всегда может циклически повторять фотографии природы или испанский эклектизм XIX века. Три Acanvases можно даже объединить в конфигурацию триптиха для отображения больших альбомных принтов.

В конце концов, между большинством ценителей искусства (которые ценят физическое воплощение изобразительного искусства) и людьми, покупающими цифровые рамки, наблюдается некоторая несогласованность.Умного дизайна Acanvas может быть достаточно, чтобы преодолеть это, даже если есть большая разница между развешиванием отпечатка вашей любимой картины на стене и просто просмотром ее на экране. Но даже если Acanvas выйдет из строя, это сумасшедшее зарядное устройство для йо-йо станет потрясающим началом разговора на долгие годы. Вы можете сделать предварительный заказ на Kickstarter сегодня, начиная с 299 долларов.

Фотографии из дней, когда тысячи кабелей заполнили небо

До того, как большинство кабелей проложили под землей, все электрические, телефонные и телеграфные провода были подвешены к высоким столбам, создавая странные и многолюдные уличные пейзажи.Вот несколько типичных видов Бостона, Нью-Йорка, Стокгольма и других городов конца XIX века.

Железнодорожная станция на Перл-стрит, Бостон, Массачусетс, после урагана в январе 1881 года

(via Tekniska museet )

Провода над Нью-Йорком, 1887 год

G / O Media может получить комиссию

(через Retronaut )

Телефонная вышка в Стокгольме, Швеция, с 5000 подключенными линиями.Она использовалась между 1887 и 1913 годами, но башня простояла там до 1953 года, когда она рухнула после пожара.

(via Tekniska museet )

Открытка 1880-х годов с Бродвея, Нью-Йорк

(via Ephemeral New York )

A New York Street во время метели 18 произошло между 12 и 14 марта и парализовало город с 40-дюймовым снегом и ветром до 60 миль в час, создавая сугробы высотой около 50 футов

.

(Фото AP)

На здании телеграфа в Стокгольме, Швеция, 1895

(via Tekniska museet )

70-футовые шесты в первые дни были частью декораций.

(через Classic Rotary Phones )

Десятки телефонных проводов на крышах, Стокгольм, Швеция, между 1890 и 1900 годами

(через Tekniska Museet ) в Нью-Йорке, гр.1903

(через IEEE Global History Network )

Пратт, Канзас, 1911

(через This Is True )

Телефонные линии и вспомогательные конструкции в переулке Улица в Ванкувере, Британская Колумбия, март 1914 года

(через Vanalogue )

Глядя на север Альбиона с 36-й улицы в Сиэтле, Вашингтон, 1952 год

(через Пол Дорпат 9261)

Мониторы и аксессуары

Цены, характеристики, наличие и условия предложений могут быть изменены без предварительного уведомления.Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях. Правильные цены и рекламные акции подтверждаются в момент размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже.Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.

Рекомендованная производителем розничная цена HP может быть снижена. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена, а также указана цена со скидкой или рекламная цена. На скидки или рекламные цены указывает наличие дополнительной более высокой начальной цены MSRP

Следующее относится к системам HP с Intel 6-го поколения и другим процессорам будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows 10 Pro с пониженной версией до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https://support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США.С. и / или другие страны.

Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP. Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления.Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10. Для использования всех функций Windows 10 системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS.
