Силовой кабель - 100 фото разных видов и особенностей их подбора

Благодаря проводам и кабелям мы можем с легкостью осуществлять передачу и распределение электроэнергии. Они с успехом применяются в разнообразных управляющих схемах, для защиты и создания автоматических систем. Если взглянуть на фото силовых проводов, то становится понятно, что существует несколько их разновидностей, отличающихся не только внешним видом, но и функциональностью.

Краткое содержимое статьи:

Разновидности проводов

Главным основанием для классификации является материал, из которого изготавливается жила. Бывают алюминиевые и медные варианты исполнения. Помимо этого, они могут быть гибкими или жесткими. Последние имеют сплошную круглую жилу. Гибкие представлены пучком тонких жил. Силовые медные провода относятся именно к такому типу.

Они производятся многожильными, от чего зависит изоляционный материал. Количество жил варьируется. Иногда изоляционная оболочка отсутствует. К числу такого рода изделий относятся шнуры, применяемые для подключения бытовых приборов, создания переносок и удлинителей.

Алюминиевые силовые провода не производятся в гибкой вариации. Данный факт объясняется тем, что материал является весьма ломким, по этой же причине не встречается сечение менее 1 мм2.


Различия между проводами определяются также материалом, из которого изготовлена изоляция, его горючестью.

Нюансы маркировки проводов

Стандарт маркировки подразумевает буквенный шифр, где на первом месте стоит материал, из которого изготовлены жилы. Если провод медный, буква опускается, в случае с алюминиевой проводкой значится буква А.

В шифре могут быть следующие буквенные обозначения: П – провод, у – установочный, Б – бытовой, Ш – шнур. По вопросу пожарной безопасности имеются следующие соответствия: нг – в случае плотной прокладки проводов данный вид горение не распространяет, LS – при горении вызывает небольшой процент выделения газа и дыма, HF – без выделения активных коррозионных продуктов.

Часть производителей отходит от стандарта и вносит цифры в обозначение марки, например, цифра 1 говорит об одной жиле.

Материалом изоляции, как правило, выступает резина (обозначается Р) и поливинилхлорид (В).

Разновидности кабелей

Аналогичным образом можно провести различия между кабелями. Материалом жил являются медь и алюминий. Электропроводность последнего чуть меньше, но он считается более дешевым материалом. Медь относится к числу дорогостоящих металлов. Алюминий быстро окисляется, поэтому во избежание гальванической пары его не следует соединять с медью.


Соединение силовых проводов не должно иметь этого сочетания, поскольку контакт быстро окислится и утратит возможность передачи электричества. Поэтому при производстве современного оборудования, подразумевающего подключение разнородных жил, используются специальные площадки, подвергнутые лужению.

Как и среди проводов, среди кабелей можно выделить продукцию с одной или большим количеством жил, т. е. гибкие и жесткие варианты. На вопрос, какое сечение у силовых проводов применительно к алюминиевым жилам, ответ таков: оно должно быть не меньше 16 мм2, если осуществляется монтаж бытовой электропроводки.

Жилы любого кабеля изолируются, и самым распространенным изоляционным покрытием считается ПВХ. В маркировке присутствует сокращенный вариант – винил (В). Имеет некоторое распространение резиновая изоляция, преимуществом которой является гибкость. Ее применяют в проводке устройств, где последняя перемещается во время рабочего процесса.

Раньше использовались изделия с изоляцией из пропитанной маслом бумаги, однако последняя не могла обеспечить должного эффекта в длительной перспективе. Сшитый полиэтилен стал превосходной альтернативой устаревшему варианту защиты. Кроме того, он значительно упрощал процесс соединения путем установки всевозможных муфт.

Минимальным количеством оболочек для кабеля является одна, так называемая поясная изоляция. Ее изготавливают из того же материала, из которого делают изоляцию жил. В некоторых вариациях поверх нее пускают броню – стальные или оцинкованные ленты, уберегающие от механических повреждений.


Поверх брони в обязательном порядке идет еще один слой защиты. Такая проводка может использоваться для прокладки коммуникаций от электрического счетчика, висящего на столбе, к дому, ведущаяся под землей. Одно из главных требований к бронированному кабелю – обеспечение заземления самой брони.

Существует еще один класс – контрольные кабели. Если многожильные силовые кабели состоят, как правило, из 3-5 жил, и их сечение имеет широкий диапазон: от 1,5 до 240 мм2, то контрольные модели имеют десятки жил, правда количество вариаций сечения невелико: 1-4 мм2.

Контрольные модели имеют аналог брони в виде экрана из медной проволоки, либо из медных (алюминиевых) лент. Такое экранирование требуется ввиду чувствительности устройств к помехам электромагнитного характера.

Нюансы маркировки кабелей

Маркировка кабелей также осуществляется при помощи буквенного шифра. В нем содержатся сведения о материале жил и изоляции, наличии или отсутствии защитной брони (экрана). Шифр из букв дополняется указанием на исполнение требований пожарной безопасности. У ряда производителей можно увидеть в шифре цифры, отвечающие за количество жил и их сечение.

Планируя осуществить прокладку электрической коммуникации в доме, мы неизбежно сталкиваемся с вопросом о том, какой провод лучше выбрать. Только тщательный расчет позволит ответить на него корректно и не допустить ошибок в дальнейшем. Решение всех необходимых задач можно возложить на себя или доверить дело профессиональным электрикам.

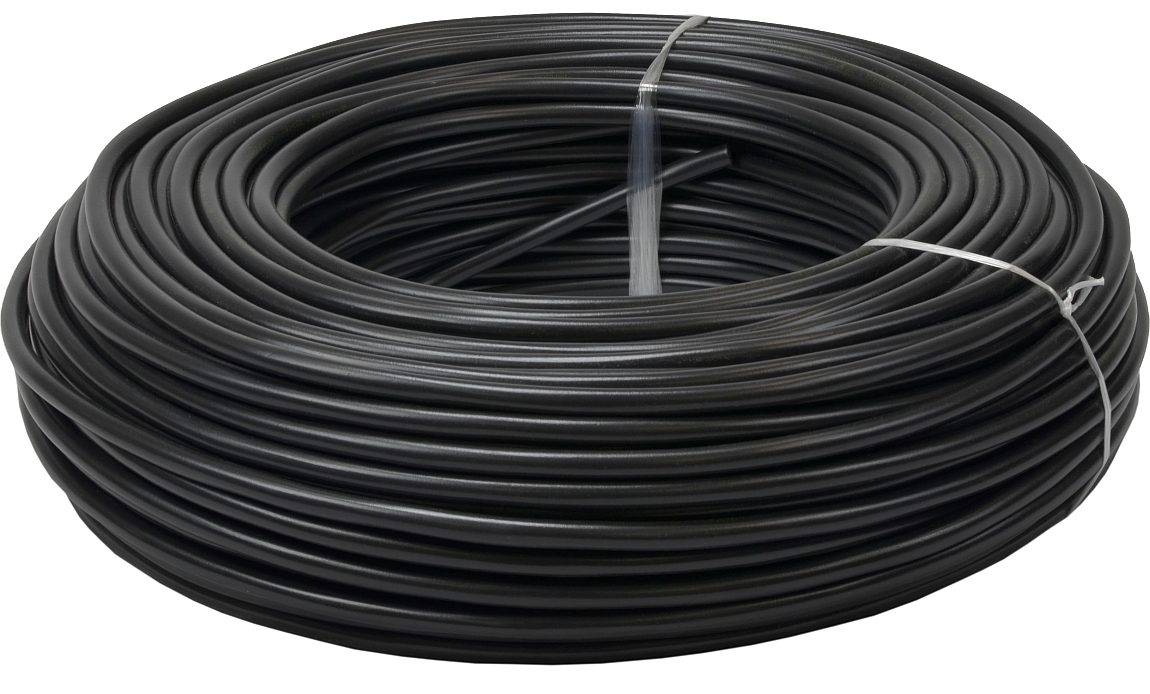

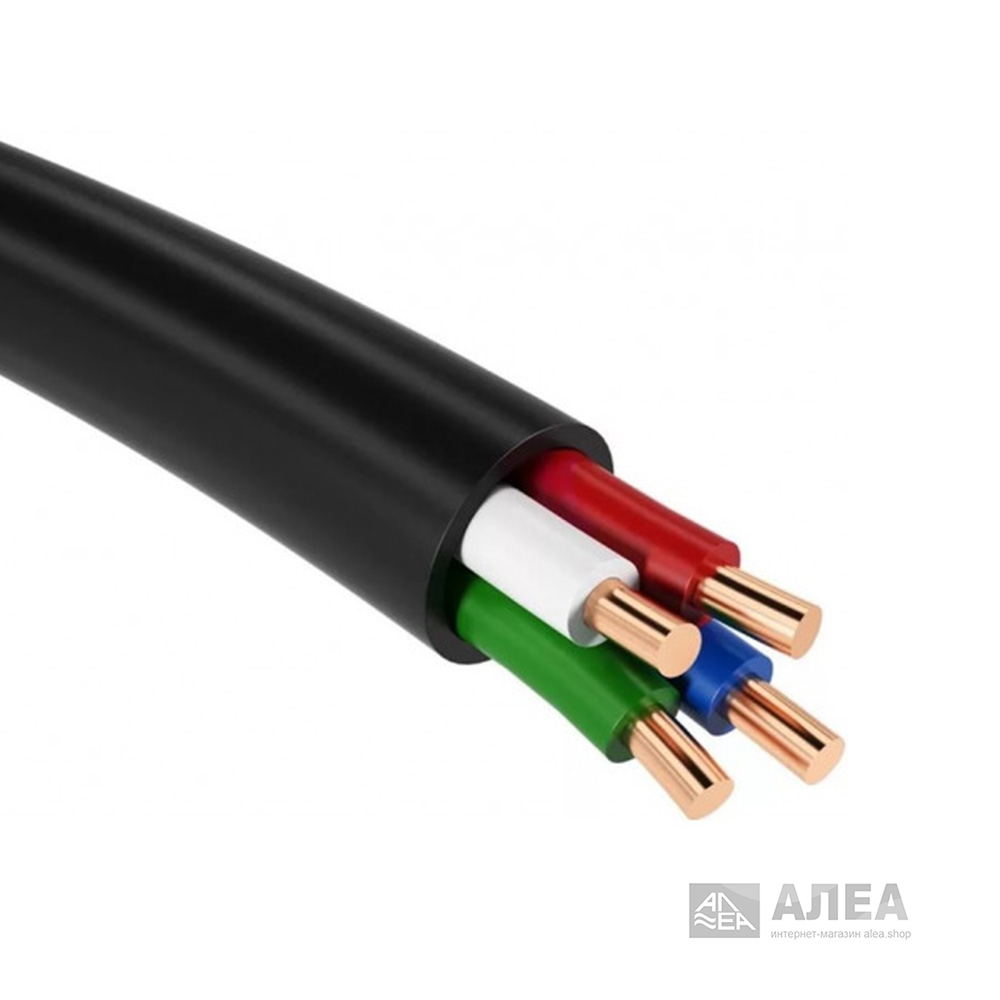

Фото силового провода

Маркировка кабелей - 130 фото различных видов проводов и их описание

Определённых правил маркировки электропроводки на территории Российской Федерации – нет. Поэтому все пользуются ГОСТом маркировки кабелей, в котором каждая буква обозначает определенный тип конструкции провода, а также материал.

В маркировке кабелей сначала записывают буквы, которые обозначают материал жил и изоляции, а также насколько провод эластичен и его тип конструкции. Затем идут цифры, которые обозначают количество жил у кабеля и их сечение.

Отмечу, что последнее очень часто не совпадает с маркировкой, поэтому лучше взять электропроводку с небольшим запасом.

Краткое содержимое статьи:

Виды проводов

Провода делится на несколько видов: установочные, монтажные, силовые и подвесные. Каждый из данных типов изготавливают либо из алюминия, либо из меди. Также электропроводку можно разделить на кабеля с оболочной и без нее.


Медные провода пользуются большей популярностью, нежели алюминиевые, т.к. они пропускают большие ток и по цене выходит дешевле.

Важно! Медные и алюминиевые провода нельзя соединять, т.к. минимум произойдет короткое замыкание, а может даже возникнуть пожар.

Кабель отличается от проводки наличием оболочки, то есть изоляции. Их также делят на несколько видов, в зависимости от назначения:

  • Контрольные кабеля – передают какой-либо сигнал.
  • Силовые – предназначены для проведения электричества.
  • Радиочастотные – с помощью них налаживают связь. Также используются радиотехническими устройствами.
  • Кабеля для управления – используют в различных автоматических системах.

Выбирать кабель нужно не только по назначению, учитывайте сечение, количество жил, а также материал, из которого они сделаны.

Обратите вниманию на изоляцию – это тоже важно. Узнать все вышеперечисленные параметры можно прочитав маркировку.


Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

  • А – кабель из алюминия, без изоляции.
  • АС – провод из алюминия и стали, без изоляции.
  • СИП – кабель самонесущего типа, изолирован.
  • нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

  • Пробел – провод сделан из меди.
  • Л – медный кабель луженного типа.
  • А – провод изготовлен из алюминия.
  • АМ – кабель сделан из алюминия и меди.
  • Н – нихромовый кабель.
  • С – провод стального оцинкованного типа.

Буква под номером два:

  • П – обозначает, что перед вами провод.
  • Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

  • Пробел – обычная гибкость.
  • Г – гибкость повышенна.
  • ОГ – очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

  • Р – оболочка из резины.
  • Н – резина наиритового типа.
  • РН – изоляция из резины, не горит.
  • РМ – резиновая, выдерживает большие минусовые температуры.
  • РТ – резиновая, стойкая к высоким температурам.
  • РИ – оболочка из резины, изоляционно – защитного типа.
  • В – изоляция поливинилохлоридного типа.
  • П – оболочка из полиэтилена.
  • ПЛ – из пленки.
  • Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

  • Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
  • О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
  • Б – кабель в броне.
  • Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

  • Пробел – кабель круглый.
  • П – плоский кабель.
  • С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Чем выше это число, тем более гибкий провод перед вами. Цифрой один обозначают жилу с одной проволокой, или другое название – монопроволочная.

Провода монтажного типа маркируются следующим образом:

  • М – кабель монтажного типа.
  • Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
  • Ш – изоляция сделана из материала под названием полиамидный шелк.
  • Ц – изоляция изготовлена из пленки.
  • В – изоляция из поливинилхлорида.
  • К – изоляция из капрона.
  • Л – кабель лакированный.
  • С – произведена обмотка и оплетка с помощью стекловолокна.
  • Д – оплетка сделана два раза.
  • О – оплетка при помощи полиамидного шелка.
  • Э – кабель экранизированной конструкции.
  • МЭ – кабель эмалированный.

Цветовая маркировка кабеля

Теперь давайте поговорим о цветовой маркировке кабеля. Вы наверняка не раз видели провода разных цветов. Это делается не просто так, люди монтирующие провода и соединяющие их между собой, всегда знают какой из них за что отвечает.

На данный момент придумали специальную таблицу маркировок кабелей, профессионалы, в особенности с многолетним опытом, знают ее наизусть.

Отмечу, что каждому цвету оболочки соответствует определенный кабель:

  • Проводка голубого цвета означает нулевой кабель.
  • Проводка черного цвета соответствует – фазному проводу.
  • Провод желто-зеленого цвета – заземляющий.
  • Если в проводе соединины желто-зеленый и голубой цвета – это значить что проводка одновременно нулевая и заземляющая.

А вообще, чтобы лучше понять какой цвет за что отвечает, посмотрите фото маркировки кабелей в интернете, в том числе и цветовую таблицу.

Итак, сегодня вы узнали о двух типах маркировки кабелей. Надеюсь данная статья помогла вам разобратся в сегодняшней теме.

Фото маркировки кабелей

105 фото, правила и нормы подбора в зависимости от мощности

Ответственное отношение к выбору подходящего по всем параметрам электрокабеля в процессе монтажно-строительных работ позволит сохранить уйму времени и средств. В процессе установки и подключения любого жилого и промышленного объекта расходуется большое количество  проводов, тратятся изрядные средства на подключение сетевого оборудования.

Неправильно подобранный кабель может не выдержать нагрузку, перегореть, вызвать возгорание. Придется заново переделывать, по нормальному замерять, просчитывать.

Чтобы не разориться, не потратить уйму средств, времени на исправление досадных дорогостоящих ошибок, нужно серьезно отнестись к процессу выбора проводов нужного сечения.

Краткое содержимое статьи:

Важные моменты

Чтобы всё, что связано с электричеством, работало нормально, нужно произвести расчет электропроводки по мощности потребляемого оборудования: суммируется нагрузка всех используемых приборов и устройств – лампочек, утюгов, холодильника, телевизора, чайника, кофеварки, бойлера…

Провода неподходящего сечения при превышении допустимой мощности начинают нагреваться, изоляция трескаться, гореть, осыпаться. И чем они тоньше, тем сильнее, что может привести к обесточиванию всей линии, привести оборудование в непригодность.

Для облегчения выбора используют таблицы, сделанные согласно Правил Установки Электрооборудования – ПУЭ.

Также важно правильно уложить кабель, надежно закрепить, защитить от механических повреждений. Места соединений должны быть жестко зафиксированы без слабины, не болтаться, иначе жилы будут искрить, греться, что влечет за собой горение изоляции, воспламенение.

Стоимость кабеля зависит от сечения жил (толщины). Чем их диаметр больше, тем он дороже! Но не стоит экономить на этом. Исправление ошибок обойдется намного дороже! В случае перегорания провода в стене, придется раздолбать немало площади дома, чтобы найти место «аварии», заменить старую электропроводку на новую. Потом – вновь ремонтные работы: оштукатуривание стен, приведение помещения к надлежащему виду.


Для систем освещения принято использовать провода с сечением жил 1,5 мм, розеток – 2,5 мм. Когда подключается мощное электрооборудование – 4-8 мм.

Важно обратить внимание на следующие моменты:

Суммарную мощность всех используемых электроприборов, допустимую нагрузку на сеть. Важно чтобы номинальная сила тока не была впритык к используемой.

Способ прокладки кабеля для проводки (внешний или внутренний) влияет на тип выбираемого провода, скорость, качество последующих работ. Этот момент очень важен. Плоские жесткие провода с монолитными медными или алюминиевыми жилами подходят лучше всего для внутренней проводки. Гибкие, с округлым сечением – для внешней.

Использование одного типа кабеля вместо другого увеличивает время и объем работ. В основном это связано с экономией. Монолитные провода обычно дешевле многожильных, но – более жесткие, трудноукладываемые. Когда делаешь штробы в стенах, то нужно делать их глубже при использовании округлого кабеля, а когда тянешь плоский через гофрированную трубку, то придется повозиться дольше чем при использовании гибкого.

При соединении разных жил обращаем внимание на окраску проводов. Зеленый (желтоватый) цвет – это всегда заземление, красный или коричневый (может быть белый) – фаза, черный или синий – нулевой.

Возможен единый цвет окраски всех жил. Тогда помечаем их маркером или наклеиваем изоляцию, чтобы в процессе соединения ничего не перепутать и не кинуть фазу «на землю» или на «ноль»


Материал токоведущего проводника – медь или алюминий. Отличаются по стоимости. Алюминиевые провода стоят в два раза дешевле медных, хрупкие, жесткие, требуют при работе больше осторожности, усилий и внимания.

Электрический кабель выпускается в бухтах, которые разматываются в процессе укладки по мере необходимости. На фото можно увидеть различные виды проводов, отличающихся между собой внешним видом, толщиной, маркировкой и сечением токоведущих жил. А также – сферой применения.

Выбор кабеля по мощности и сечению

Выбор подходящих характеристик должен быть обоснован фактической, а не планируемой необходимостью. После того, как всё просчитано, уложено и подключено, вносить коррективы становится опасно. Лучше с самого начала определиться с количеством подключаемого оборудования и на основе этого планировать дальнейшие шаги.

Расчет сечения ведется на каждый используемый элемент в схеме электропроводки.

Многое зависит от толщины токоведущей жилы. После того как выбрана марка электрокабеля, нужно обратить внимание на его сечение. Когда оно не соответствует потребляемой нагрузке, жилы провода начинают работать по принципу электронагревательного прибора, при этом выделяя опасные для жизни продукты горения – едкий дым и ядовитый газ.

Минимально разрешенным сечением для бытовых осветительных сетей считается 1,5 мм, для розеток – 2,5 мм.

От того, какой кабель будет выбран, зависит многое. Дешевле – не значит лучше. Также следует обратить внимание на следующий момент: чем длиннее провод и больше на нем скруток, тем выше его удельное сопротивление и склонность к нагреву.


Толщина пропорциональна длине. Когда подключаются мощные потребители электроэнергии вдали от источника тока, то питающий провод должен быть толстым!

Падение напряжения вполне естественно при использовании тонкожильных с малым сечением проводов. Галогенные и энергосберегающие лампы в таком случае вовсе могут не работать. Значительная часть мощности будет идти на нагрев жил.

Выбор кабеля по силе тока

Электрический ток движется также как вода по трубе. Чем больше диаметр водопровода – тем больше жидкости по нему протечет. Чем больше площадь сечения жилы, толщина проводов, тем большей силы ток по ним может пройти.

Это очень важно запомнить в процессе подбора кабеля для электропроводки. Каждый шлейф выдерживает определенную нагрузку, которую нужно учитывать при одновременном подключении оборудования. Мощность электроприбора указана в его паспорте и на его корпусе. Важно подсчитать суммарную нагрузку, чтобы не пришлось впоследствии заменять испорченные обгоревшие провода.

После ее подсчета, выбираем оптимальные параметры по таблице, утвержденной Правилами Установки и эксплуатации электрооборудования.

В быту преобладают следующие соотношения ток-сечение:

  • 16 А- 2.5 мм;
  • 25 А – 4 мм;
  • 32 А – 6 мм;
  • 40 А – 8 мм.

Важно правильно соотносить подключаемое электрооборудование, его суммарную мощность с сечением имеющегося электрокабеля. Не забывать о предохранителях и автоматических выключателях в составе схемы разводки проводки, срабатывающих на отключение, когда сила тока перешагивает допустимую черту. И тогда не придется покупать новый кабель, долбать стены, портить дизайн интерьера, чтобы исправить свои ошибки в расчетах.

Фото советы по выбору кабеля


Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.



+ Плюсы алюминиевых проводов

  1. Легче медных.
  2. Значительно дешевле.



- Минусы алюминиевых проводов

  1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
  2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
  3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
  4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
  5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.



+ Плюсы медных проводов

  1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
  2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
  3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.



- Минусы медных проводов

  1. Стоимость – в несколько раз дороже алюминия.
  2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
  3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.



Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.



Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.



Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

  • АВББШв – с алюминиевыми жилами.
  • ВББШвнг – изоляция не горит.
  • ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

  • UTP – с обычной наружной защитной ПВХ изоляцией.
  • FTP – под наружной изоляцией намотан экран из фольги.
  • STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
  • S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

  • М – монтажный
  • МГ – гибкий монтажный
  • П (У) или Ш – установочный
  • К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

  • П – полиэтилен
  • В или ВР – поливинилхлорид
  • Р – резина
  • Н или НР – негорючая резина
  • С – стекловолокно
  • К – капрон
  • Д – двойная обмотка
  • Ш – шелк полиамидный
  • Э – экранированный

Буква 4. Конструктивные особенности:

  • Г – гибкий
  • К – бронированный, оплетенный круглой проволокой
  • Б – бронированный лентами
  • О – в оплетке
  • Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

  • з – заполненный
  • нг – негорючий
  • HF – при горении выделяют мало дыма
  • LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

  • А - кабель с алюминиевой жилой;
  • В - изоляция каждой жилы из ПВХ;
  • В - наружная оболочка из ПВХ;
  • Г - кабель гибкий;
  • нг - оболочка не поддерживает горение;
  • 3 - три жилы;
  • 2,5 - сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кабель силовой медный цена, кабель силовой алюминиевый цена в Москве


Кабель силовой с пропитанной бумажной изоляцией

Кабель силовой
АСБ
Кабель силовой
АСБл
Кабель силовой
АСБ2л


Кабель силовой
ААБл
  Кабель силовой
ААШв

Кабель силовой с изоляцией из сшитого полиэтилена

Кабель силовой
АПвПу
Кабель силовой
АПвПуГ
Кабель силовой
АПвБШп


Кабель силовой
АПвБШп(г)
  Кабель силовой
АПвВнг-LS

Кабель силовой для внешней прокладки

Кабель силовой
ВБШв
Кабель силовой
ВБШвнг
Кабель силовой
ВБШвнг-LS


Кабель силовой
АВБШв
  Кабель силовой
АВБШвнг

Кабель силовой для внутренней прокладки

Кабель силовой
ВВГ
Кабель силовой
ВВГнг
Кабель силовой
ВВГнг-LS

Кабель силовой
ВВГнг-FRLS
Кабель силовой
ВВГнг-LSLTx
 Кабель силовой
ВВГнг-FRLSLTx


Кабель силовой
NYM


Кабель силовой
АВВГ
Кабель силовой
АВВГнг
Кабель силовой
АВВГнг-LS

Кабель силовой из полимерных композиций



Кабель силовой
ППГнг-HF

  Кабель силовой
ППГнг-FRHF

Кабель контрольный

Кабель контрольный
КВВГ
Кабель контрольный
КВВГнг
Кабель контрольный
КВВГнг-LS


Кабель контрольный
КВВГнг-FRLS
  Кабель контрольный
КППГнг-HF

Кабель гибкий


Кабель с резиновой изоляцией
КГ
Кабель хладостойкий с резиновой изоляцией
КГ-ХЛ
 Силовой провод с резиновой изоляцией
РПШ


Кабель гибкий
с ПВХ изоляцией
КГВВнг
  Кабель гибкий с низким
дымо- газовыделением КГВВнг-LS

Кабельная продукция производства завода СПЕЦКАБЕЛЬ


Кабель
Лоутокс 20нг(А)-FRLSLTx
  Кабель
Лоутокс 21нг(А)-FRLSLTx


Кабель
Лоутокс 30нг(А)-FRLSLTx
  Кабель
Лоутокс 31нг(А)-FRLSLTx

Кабель слаботочный для систем пожарной и охранной сигнализации

Кабель
КПСнг-FRLS
Кабель
КПСЭнг-FRLS
Кабель
КПСнг-FRHF

Кабель
КПСЭнг-FRHF
Кабель
КПСВВнг-LS
Кабель
КПСВЭВнг-LS


 Кабель
КПСВЭВ
  Кабель
КПСВВ

   Провода соединительные и установочные

Провод
ПВС
Провод
ПВСнг-LS
Кабель ParLan
U/UTP и F/UTP

Телефонные кабели связи и провода

Кабель
ТППэп, ТППэп-НДГ, ТППэпБбШп
  Кабель
ТГ, ТБ, ТБГ


Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)
Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:
  • ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
  • ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
  • ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
  • ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) - Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»".
О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 "Испытания электрических и оптических кабелей в условиях воздействия пламени". В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

  • Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
  • «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».
Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».


Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:


Картинка взята с сайта ruscable.ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM. Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении - виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома - к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение


Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3x2.5, нижний — ВВГ(А)нг-ls 3x6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.



Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

Кабель питания Высокое разрешение Фотографии и изображения

  • Птицы, сидящие на кабеле питания Птицы, сидящие на кабеле питания https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-birds-sitting-on-power-cable-48481298.html
  • Силовой кабель, эскизное изображение Кабель питания, концептуальное изображение https://www.who.int/alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-power-cable-conceptual-artwork-56389977.html
  • Мужчина-электрик, выбирая кабель питания в мастерской Электрик-мужчина выбирает кабель питания на рабочем месте https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-male-electrician-selecting-power-cable-in -workshop-73147838.html
  • Силовой кабель оператора, проходящего через пояс. Кабель питания кинооператора проходит через его пояс.https://www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-power-cable-of-cameraman-running-trough-his-belt-29181123 .html
  • Инженер оффшорной ветровой электростанции обсуждает образец кабеля питания в конференц-зале Инженер оффшорной ветровой электростанции обсуждает образец кабеля питания в конференц-зале https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-offshore-windfarm-engineer-discussing- образец кабеля питания на конференции 86281208.html
  • Черный кабель питания с вилкой и розеткой, изолированные на белом Черный кабель питания с вилкой и розеткой, изолированной на белом https: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-black-power-cable-with-plug-and-socket-isolated-on-white-48996092.html
  • Белый шнур питания Белый кабель питания https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-white-power-cable-17307323.html
  • Электрическая розетка на дереве в лесу Электрическая розетка на дереве в лесу https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-electrical-outlet-on-tree-in-forest- 20986975.html
  • Красный спортивный автомобиль с зеленым кабелем питания Красный спортивный автомобиль с зеленым кабелем питания. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-red-sport-car-with-green-power -cable-88037080.html
  • Мужчина-электрик тянет силовой кабель из кабельного барабана в мастерской Электрик-мужчина тянет силовой кабель из кабельного барабана на рабочем месте. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-male-electrician-pulling-power- кабель-из-кабеля-барабан-в-мастерской-73147837.html
  • ДЕРЕВЯННЫЙ КАБЕЛЬНЫЙ ОПОР И ТРАНСФОРМАТОР. ДЕРЕВЯННЫЙ КАБЕЛЬНЫЙ ПОЛЮС И ТРАНСФОРМАТОР. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-wasted-power-cable-pole-and- трансформатор-28799981.html

Кабель питания PNG изображения | Векторные и PSD файлы

  • значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • черный кабель питания с вилкой и розеткой вектор

    5000 * 5000

  • значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • свет лампы электрический дизайн логотипа шаблон логотипа лампочки с power ca bles and electric plugs

    5000 * 5000

  • свет лампы электрический дизайн логотипа шаблон логотипа лампочки с силовыми кабелями и электрическими вилками

    5000 * 5000

  • значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • ">

    Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания изолирован на абстрактном фоне

    5120 * 5120

  • световая лампа электрический дизайн логотипа шаблон логотипа лампочки с силовыми кабелями и электрическими вилками

    5000 * 5000

  • световая лампа электрический дизайн логотипа шаблон логотипа лампочки с силовыми кабелями и электрическими вилками

    5000 * 5000

  • мощность Значок кабеля, изолированные на абстрактном фоне

    5120 * 5120

  • 90 035 значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • мощность Значок кабеля, изолированные на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • Значок кабеля питания, изолированные на абстрактном фоне

    5120 * 5120

  • Как питание ПК Принадлежности Работа

    Если есть какой-то один компонент, который жизненно важен для работы компьютера, то это блок питания.Без него компьютер - всего лишь инертный ящик из пластика и металла. Блок питания преобразует линию переменного тока (AC), идущую из вашего дома, в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

    В персональном компьютере (ПК) источником питания является металлический ящик, который обычно находится в углу корпуса. Блок питания виден сзади многих систем, поскольку он содержит розетку для кабеля питания и охлаждающий вентилятор.

    Источники питания, часто называемые «импульсными источниками питания», используют технологию переключателя для преобразования входного переменного тока в более низкие напряжения постоянного тока. Типичные значения напряжения:

    3,3 и 5 вольт обычно используются в цифровых схемах, в то время как 12 вольт используются для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания - Вт . Ватт - это произведение напряжения в вольтах и ​​тока в амперах или амперах.Если вы работали с ПК в течение многих лет, вы, вероятно, помните, что на исходных ПК были большие красные тумблеры, которые имели большой вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтного питания на источник питания.

    Сегодня вы включаете питание небольшой кнопкой и выключаете машину с помощью пункта меню. Эти возможности были добавлены к стандартным источникам питания несколько лет назад.Операционная система может отправить сигнал источнику питания, чтобы он отключился. Кнопка посылает 5-вольтовый сигнал источнику питания, чтобы сообщить ему, когда нужно включить. В блоке питания также есть цепь, которая подает 5 вольт, называемая VSB для «напряжения ожидания», даже когда она официально «выключена», так что кнопка будет работать. См. Следующую страницу, чтобы узнать больше о технологии переключателя.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
