Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

материал жилы;
конструкция;
сечение;
толщина жильной изоляции;
толщина оболочки;
маркировка;
расцветка жил;
упаковка;
сертификат;
состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
Название завода-изготовителя.
Год выпуска.
Количество жил.
Сечение.
Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

наименование завода или товарный знак изготовителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
число отрезков с их длиной
номер барабана
вес проводника
знак соответствия
отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.


кабель ВВГнг	кабель ВВГнг-LS	кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

ВВГ — основной тип с виниловой изоляцией и оболочкой;
ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток	Для выключателей

ВВГнг 3×2,5	ВВГнг 3×1,5

ВВГнг-LS 3×2,5	ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток	Для выключателей

NYM 3×2,5	NYM 3×1,5

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.


Автоматы защиты и УЗО	Монтажные коробки и подрозетники	Розетки и выключатели	Гофра	Кабель-каналы

Вам потребуются:

автоматы защиты и УЗО;
монтажные коробки и подрозетники;
розетки и выключатели;
гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
изоляция, хомуты, наконечники и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги


кабель ВВГнг	кабель ВВГнг-LS	кабель ВВГнг FR-LS	кабель NYM

Интернет-магазин 220pro. ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Кабель для розеток: сечение, марка, требования

Статья
Видео

Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т. к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм² согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

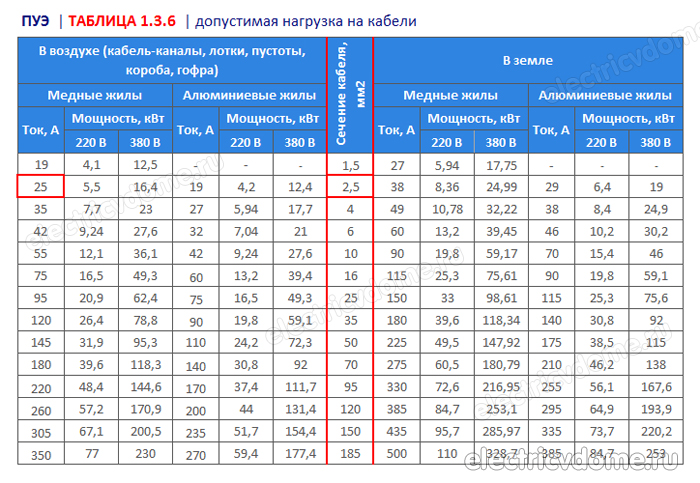

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм

2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм².

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм² пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм².

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм².
Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм².
Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм².
Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм².

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!

Adblock
detector

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

составление схемы;
расчет количества необходимых материалов и электроарматуры;
разметка и штробление стен;
;
установка розеток, выключателей и распределительных коробок;
сборка вводного щитка;
тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Диаграмма
Подбор оборудования и средств автоматизации
Электропроводка и требования
Подключение розеток и выключателей
Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные ворота. Об этом мы подробно поговорим ниже.
Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.

Поворот гусеницы должен осуществляться только под прямым углом.
Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
В каждой комнате должна быть распределительная коробка.
Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

схема электропроводки в трехкомнатной квартире;
в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2. 1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

Как установить распределительную коробку в стену
Как подключить евророзетку
Как настроить выключатель света
Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

Как заменить проводку в квартире
Замена проводки в хрущевке
Как выбрать УЗО в квартиру
Как сделать заземление в квартире
Схема подключения без распределительных коробок

Опубликовано: 21. 07.2014 Обновлено: 27.05.2019 5 комментариев

порядок расчета нагрузки

При проектировании капитального ремонта необходимо точно знать, какое сечение провода необходимо для розеток в квартире. От правильности принятого решения и его практической реализации зависит комфорт и безопасность проживания в доме. В продаже имеется широкий выбор электрических кабелей различных классов и назначения. Изделия обладают определенными характеристиками, определяющими сферу их применения. При выборе товара необходимо учитывать несколько факторов, среди которых на первом месте стоит качество.

Содержание

Какой проводник использовать для устройства электропроводки в квартире
Какой тип и марку проводника выбрать для розетки
Расчет будущей нагрузки
Расчет силового проводника
Расчет сечения жил
Сечение вводного кабеля в квартиру
Сечение кабеля для розеток
Сечение проводов для освещения
Выбор одножильного или многожильного кабеля
Как отличить качественный кабель от некачественного

Какую жилу использовать для разводки электропроводки в квартире

Различное сечение кабеля

В большинстве домов, построенных в прошлого века входы и внутренние коммуникации были сделаны из алюминия. Этому металлу отдали предпочтение из-за его дешевизны, что имело решающее значение в условиях массового строительства в масштабах страны. Впоследствии это решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Самые неприятные свойства металла:

Хрупкость. Жилы рвутся после 2-3 перегибов. С этим явлением приходится бороться в процессе частой замены выключателей и розеток.
Большинство алюминиевых проводов ломаются при многократном сгибании
Низкая электропроводность. Это часто приводит к нагреву линии и плавлению изоляции. Возникновение пожаров по этой причине не редкость.
Окисление. Со временем на поверхности металла появляется пленка с диэлектрическими свойствами. Из-за этого соединения в контактах и скрутках теряют электропроводность. Со временем контакт может вообще исчезнуть.

Преимущество алюминия в том, что он гибкий и пластичный. Проволоке можно придать любую форму, удобную для монтажа.

В соответствии с изменениями в ГОСТ с 2001 года использование алюминия в жилом строительстве запрещено. Приоритет отдается медному кабелю с заземляющей жилой. Цена таких изделий в несколько раз выше, чем у алюминия, но вложения оправдываются высокими эксплуатационными характеристиками металла.

Медные провода устойчивы к механическим повреждениям

Преимущества меди:

Эластичность. Провода можно сгибать и скручивать до 100 раз, прежде чем они порвутся.
Прочность. Медь не меняет своих характеристик на протяжении всего срока эксплуатации здания, который составляет 50-100 лет.
Отличная электропроводность. Это позволяет использовать проводник меньшего сечения, что положительно сказывается на цене изделия.
Гибкость. Это качество помогает протягивать кабели по узким каналам, не прибегая к скалыванию стен.

Помимо высокой стоимости металл имеет один недостаток — он окисляется и покрывается патиной, плохо проводящей электричество. Возникновение этого явления можно предотвратить заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартиру нужно остановить свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать для розетки

При выборе провода необходимо обратить внимание на тип, марку проводников

При выборе кабеля для розеток необходимо учитывать их количество в каждой Комната и мощность пакетного коммутатора в подъезде. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет приложена к каждой точке. Кроме того, нужно помнить о факторе безопасности. Это материал, из которого изготовлена изоляция кабеля. В зависимости от модели при нагреве может выделять вещества разной степени токсичности. Эта тема особенно актуальна для спален и детских комнат.

Для оборудования помещений могут применяться изделия следующих марок:

ВВГ — двойная изоляция из поливинилхлорида. Пластик горюч, легко воспламеняется, самостоятельно не гаснет. Рекомендуется для использования в пожаробезопасных помещениях.
ВВГнг — изоляция с двойной защитой, основу которой составляет негорючий поливинилхлорид, способный к самозатуханию после воздействия открытого огня. Может использоваться как в кирпичных, так и в деревянных домах.
ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дыма при нагреве и контакте с огнем. Разрешены к установке в медицинских и дошкольных учреждениях.
NYM- (N). Продукт немецкого производства, который отличается высоким качеством и сочетает в себе все преимущества отечественной продукции. При пожаре утеплитель не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП для внутренней разводки к розеткам в квартире рекомендуется применять медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При использовании розеток с соответствующими показателями практически все имеющиеся в продаже бытовые приборы и приборы можно подключить к внутренней сети. Во избежание перегрузки линии и отдельных точек следует установить автомат мощностью до 25 А.

При выборе сечения провода для розеток нельзя забывать о количестве жил в кабеле. Независимо от типа входа в квартиру следует выбирать изделия с заземлением. Если в доме установлена линия заземления, то вам не придется менять проводку для подключения к новому проводнику.

Расчет будущей нагрузки

Таблица расчета будущей нагрузки

Чтобы определить, какого сечения провода нужны для розеток, нужно рассчитать нагрузку, которую они возьмут на себя при максимальном количестве подключенных потребителей.

Учитываются следующие данные (в ваттах):

кондиционер — 1000;
водонагреватель — 1200-1500;
посудомоечная машина — 1000;
печь — 1200;
железо — 1800;
электрочайник — 2200;
стиральная машина — 1500;
— 1400-1700;
компьютер — 500;
перфоратор — 1300;
Болгарка — 800;
фен — 1000;
Камин — 2000;
проточный нагреватель для воды — 5000.

Другими устройствами, в том числе осветительными, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Пик потребления наблюдается летом и зимой, когда одновременно работают обогреватели, кондиционеры и стиральная техника. Суммарная нагрузка на одну розетку может быть до 4,5 кВт, а на квартиру в целом – до 12-15 кВт. Исходя из этого, нужно подобрать сечение и тип проводов.

Расчет силового провода

При планировании обустройства квартиры и дома вовсе не обязательно оснащать имущество дорогостоящими кабелями максимально допустимой мощности. Учитывая стоимость качественной продукции, это лишняя и ненужная трата денег. Следует соблюдать принцип разумной достаточности, оставляя достаточный запас прочности.

Для подключения групп потребителей по мощности рекомендуется использовать следующие модели:

ВВГ 3×2,5 мм² — для потребителей мощностью до 2200 Вт: мелкая бытовая техника, стиральные и посудомоечные машины, кондиционеры и бойлеры, ручной строительный инструмент;
ВВГ 5×2,5 мм² — для потребителей большой мощности свыше 2000 Вт: проточных водонагревателей, печей, тепловых пушек, сварочных аппаратов, электродвигателей;
ВВГ 2-3×1,5 мм² — для мелкой бытовой техники и инструмента: напольные вентиляторы, торшеры, бра, перфораторы, верхние и боковые светильники.

При выборе проводки нужно помнить, что хороший тонкий кабель без проблем выдерживает кратковременную повышенную нагрузку до 30 минут. Это позволяет подключать мощные потребители (пылесосы, инструменты, компрессоры) к розеткам с подводящими проводами сечением 1,5 мм².

Расчет сечения жил

Сечение вводного кабеля в квартиру

Вводного кабеля в квартиру

При расчете диаметра жил вводного кабеля необходимо математически рассчитать, сколько потребителей можно подключить к линии одновременно и их суммарную мощность. Если взять способность медного провода пропускать 2,4 кВт на 1 мм² без потери своих характеристик, то получить требуемый результат несложно. При предельном расчетном потреблении 12 кВт минимально допустимое сечение 5 мм². Для пиковых нагрузок его лучше немного увеличить и остановиться на 6 мм². Затем нужно провести кабели от счетчика к комнатам. Расчет ведется аналогичным образом. Рекомендуемый размер 4 мм² до монтажных коробок. Такие провода гарантированно выдерживают до 12 кВт нагрузки в одном отдельном помещении.

Сечение кабеля для розеток

Кабель розетки

От правильного выбора сечения проводов для розеток зависит безопасная эксплуатация жилья и удобство проживания в нем. Стандартные бытовые розетки рассчитаны на максимальное сечение подключаемых к ним проводников 2,5 мм. Этот параметр обусловлен ограничениями, которые присущи линейке домов. Он просто не выдержит, если все потребители одновременно будут использовать по 10-15 кВт в каждой квартире. Превышение допустимой нагрузки приведет к обгоранию контактов, оплавлению изоляции или выходу из строя общего трансформатора.

Для кухни и ванной нужно выбирать провода сечением 2,5 мм, так как в этих помещениях расположены самые мощные потребители. Для гостиной, детской и спальни достаточно лески с жилами 1,5-2 мм. Этого достаточно для подключения каминов, кондиционеров и другой бытовой техники.

Сечение проводов для освещения

Провода для освещения

Выбор материала для обустройства систем освещения основывается на типах светильников, которые будут для этого использоваться. Если это галогенные или спиральные изделия, стоит позаботиться о достаточной мощности проводки. Но даже если установить светильник с 10 рожками по 100 Вт, общая мощность конструкции не превысит 1 кВт.

Сегодня мало кто пользуется лампами накаливания, переходя на светодиодные кристаллы, которые при той же яркости свечения потребляют в 6-10 раз меньше энергии. Исходя из этого, для установки системы освещения достаточно кабеля с жилами 0,5-1 мм. Все, что толще, будет утешением и пустой тратой денег.

Выбор одножильного или многожильного кабеля

Монолитная жила жесткая и ломкая с множеством изгибов. Трос сложно протянуть в изогнутых каналах, так как он плохо гнется, а после этого уже не выпрямляется. В то же время сплошной провод сохраняет свою проводимость и площадь поперечного сечения в течение всего срока службы, который может составлять до 100 лет.

С многожильным проводом легче работать. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус в том, что сечение нитей постепенно уменьшается из-за окисления их стенок. Со временем патина может занять до 50% материала, что снизит мощность и пропускную способность линии.

Как отличить качественный кабель от некачественного

В магазинах товаров для дома можно приобрести широкий ассортимент электроизоляционных материалов. Понять это сложно, но возможно.

Отличить качественный кабель от некачественного можно по следующим признакам:

Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с информацией о производителе и копия сертификата качества.
Соответствие техническим требованиям. Если на товаре есть знак ГОСТ, он соответствует международным стандартам. ТУ – это местные стандарты, которые могут быть очень далеки от принятых в стране.
Цвет и степень твердости сердцевины. Качественная электротехническая медь имеет равномерный цвет и хорошо гнется. Подделка неоднородна и хрупка.
Размер сечения.
