Телевизионная розетка как подключить телевизор

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а вызвать электрика или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Прокладка антенного ТВ кабеля

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т. д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

СамЭлектрик.ру в социальных сетях

Подписывайтесь! Там тоже интересно!

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

• Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Напольные лючки для розеток

• Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

• Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом“.

Схема подключения ТВ антенных розеток шлейфом

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

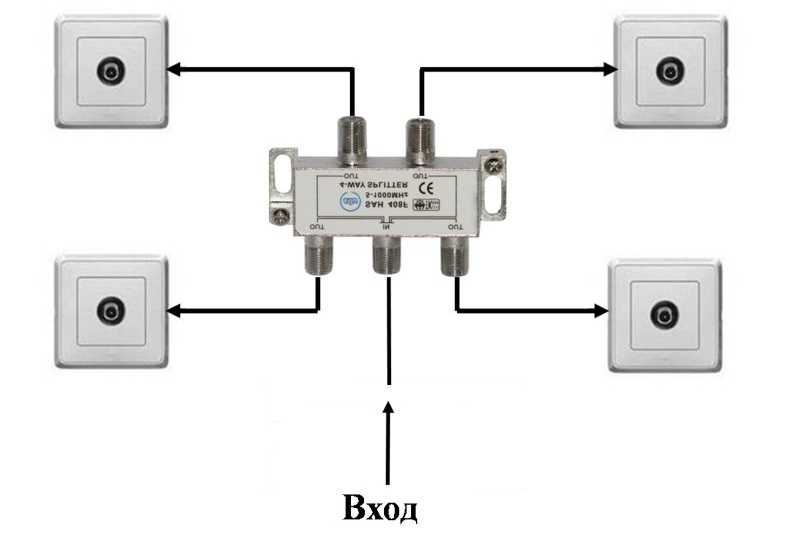

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
2. Сигнал отличается устойчивостью.
3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Разновидности ТВ-розеток

Изделия отличаются по функциональности, а также по крепежу самого кабеля. Первый пункт стоит изучить внимательнее, так как на этом этапе выбирается схема монтажа. Всего функциональной разновидности три – оконечная, а также проходные и одиночные розетки. Одиночное и оконечное устройство очень похожи по своей конструкции, с единственным различием у второго – дополнительный резистор.

Если вы собираетесь устанавливать несколько телевизоров, рекомендуем оконечный вариант устройства. В других случаях, могут быть помехи у неподключенного кабеля. Даже если вы ставите только один ТВ-приемник – все равно лучше отдать предпочтение оконечной розетке – при расширении сети, вы только выиграете.

Проходная розетка подойдет для включения нескольких устройств. Благодаря двум зажимам можно подключить текущий и следующий телевизор. На эти нюансы следуют обращать внимание при покупке.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой розетки

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Типы телевизионных розеток

Делая предварительный обзор типов розеток для ТВ, обозначим первый главный признак, согласно которому все розетки в квартире (ТВ и силовые) должны быть одной серии. Так легче будет формировать дизайн интерьера.

Например, вы устанавливаете их в одном блоке. Естественно вы не купите силовые розетки белого цвета, а tv серого. Все должно быть одного цвета и одной серии (фирмы производителя). В противном случае их просто не установишь под одну рамку.

Их установка, а ровно, как и других (сетевых и телефонных) идентична, поскольку у них один и тот же подрозетник. Есть лишь небольшие исключения по способу монтажа, и эти нюансы необходимо знать.

Мы говорим о типах, значит, следует первоначально выяснить, сколько их, ведь не исключена путаница. На самом деле, существует всего 3 типа ТВ розеток: простые, окончательные и проходные. В действительности подключение ТВ розетки любого типа не вызовет сложностей, они различаются между собой только способом монтажа.

Простые (одиночные), иногда называемые индивидуальными, подключаются с помощью сплиттера. Это является одним существенным недостатком такого соединения, поскольку не исключена потеря сигнала и может наблюдаться нечеткое изображение картинки на экране.

Окончательные – такой тип розеток говорит сам за себя, они предназначены в качестве конечного узла сети. Для них характерно высокая четкость сигнала, и отсутствие искажений за счет волнового сопротивления, которое равно 75 Ом.

Последний тип ТВ розетки это проходные которые предназначены для принятия сигнала и передачи его дальше на другие точки подключения. Название говорит само за себя. В данном устройстве имеется два гнезда (вход и выход), где на вход подключается телевизор, а на выход подключается провод идущий к другой точке. Особенностью подключения данного типа розеток является то что завершающей точкой (последней) в цепочке из проходных должна быть окончательная ТВ розетка.

В чем отличие между простой и окончательной розеткой?

Допустим, вы хотите подключить несколько телевизоров по схеме звезда. Для этого можно использовать простые либо окончательные розетки. Разницы между ними нет, и все будет исправно работать, если в каждую розетку будет подключен телевизор. Но если хотя бы одна из них будет пустой (к ней не будет подключен телевизор) использование одиночных (простых), повлечет за собой искажения картинки экрана, выраженные в частых повторах.

Причиной тому является отсутствие у обычных розеток волнового сопротивления, в то время как окончательная имеет сопротивление 75 Ом. При подключении телевизора ее сопротивление воздействует на сопротивление линии, выравнивая его.

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

ТВ розетка разобранная спереди

ТВ розетка в сборе вид сзади

ТВ розетка разобранная вид сзади

Вот и всё, что я хотел рассказать про установку ТВ розеток. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей.

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.
