Как изолировать провода изолентой или термоусадочной трубкой

Оглавление:

В электрохозяйстве часто необходимо помечать или изолировать кусок кабеля, различные типы кабельных разъемов, укреплять соединения проводов, защищать элементы от влаги и так далее. Дело это простое. Достаточно иметь изоляционную ленту, намотать ее в нужное место и готово. Но как обычно бывает, о таких простейших вещах приходится писать очень подробно, так как массу ошибок при этом делают как начинающие, так и довольно опытные электрики.

В статье рассмотрим два метода изоляции проводов, используя виниловую изоляционную ленту и термоусадочные трубки “термоусадки”. Вы узнаете как это делать правильно и неправильно, какие инструменты необходимы и некоторые “секреты фирмы”.

Когда нужна изоляция

Цветовое бозначение провода. Иногда под рукой нет проволоки цвета, который нужен. Не беда – достаточно иметь изоленту или «термопару» правильного цвета и использовать ее для обозначения надлежащей функциональности кабеля на обоих концах.
Кабельная изоляция – во время электромонтажных работ можно причинить случайный ущерб изоляции провода. Обычно не заменяют весь провод, а ставят заплатку.
Корпус может касаться не только изоляции кабелей, но также разъемов, которые не имеют собственной изоляции, или например надо защитить их от механических повреждений и влаги.
Усиление соединений – иногда внешняя оболочка шнура питания какого-либо устройства повреждена, перетерта. Потом и висит такой кабель на двух или трех проводках без защитного слоя. Когда произойдёт полный обрыв – вопрос времени. Тут тоже два варианта: заменить шнур питания или попытаться укрепить его в месте повреждения.
Бывает, что из-за большого количества устройств или кабелей, в некоторой области идёт пучок проводов. Их можно укладывать в кабель, крепить с помощью кабельных стяжек, закрывать рамкой или, если это короткая секция, они должны быть обернуты термоусаживаемой втулкой.

Виниловая изоляционная лента

Эта вещь должна быть всегда в ящике каждого электрика. И предпочтительно несколько мотков в разном цвете: синий (для массы), желто-зеленый (защита) и фазовый (коричневый, черный, серый, красный). При таком наборе маркировка концов проводов будет функциональна по цветам.

Что важно при выборе изоленты?

Цвет
– про это уже сказали
Ширина – если нет особых предпочтений, можете взять стандартный размер 19 мм.
Длина – чем дольше она, тем лучше
Клейкость – фактор, на который тоже нужно обратить внимание. К несчастью, каждый производитель описывает что клейкость велика и изолента будет держаться хоть до конца света. Можно предположить, что чем дешевле лента, тем хуже клейкость. Так что покупая фирменную изоляционную ленту в электрическом магазине, скорее всего она будет качественной.

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена.

Неправильное использование изоленты

Ошибка 1 – отсутствие натяжения

Во время намотки изолента не растягивается, а означает она не прилипает к изолируемому материалу.

Ошибка № 2 – намотка взад и вперед

Обмотка один раз в одном направлении, а потом в другом, может привести к деформациям как и в предыдущем случае.

Ошибка №3 – идти по простому пути

Это хорошо показано на картинке. Такой вариант может быть заманчивым когда есть много проводов и мало места. Но небольшая контактная поверхность ленты с кабелем является основанием к отсоединению за очень короткое время и раскрытия оголенного провода. Это имеет особенно большое значение в проводах с небольшим поперечным сечением. Данный метод можно использовать для временного обозначения проводов, но не для постоянной изоляции.

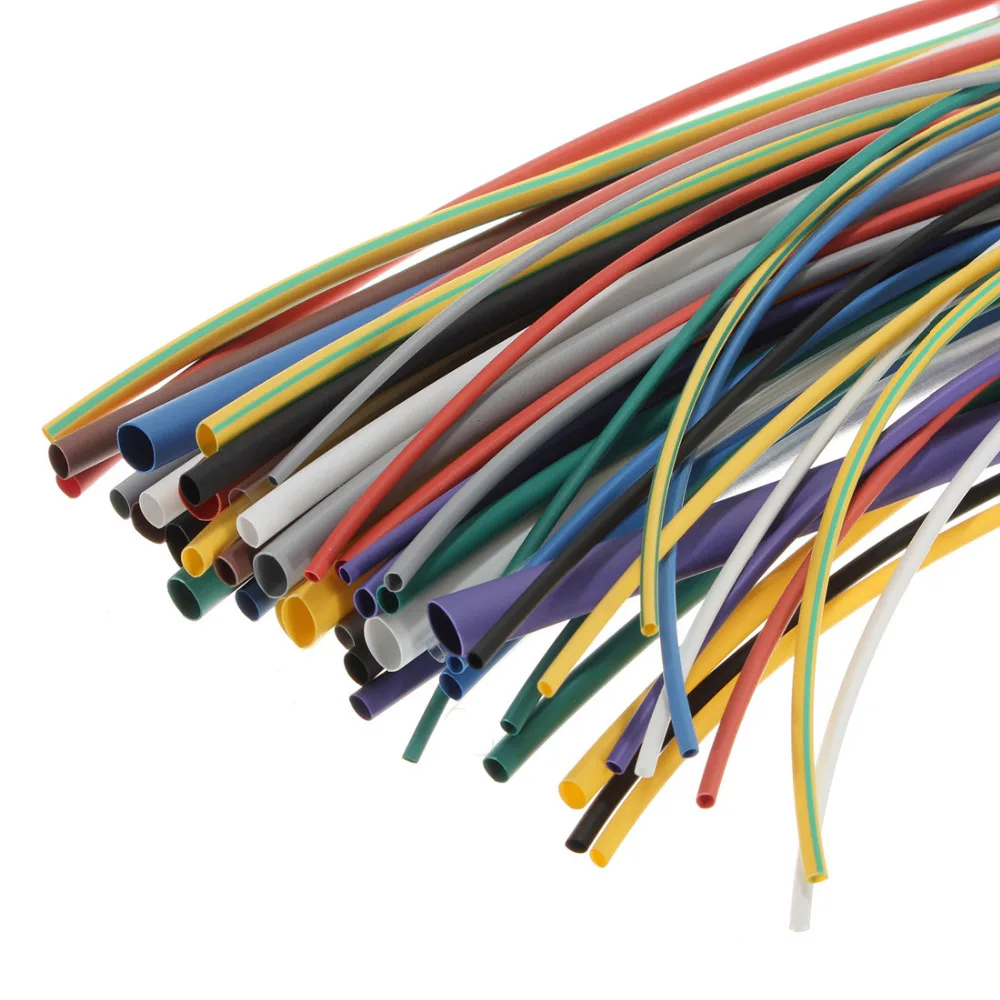

Термоусадочная трубка

Вместо изоляционной ленты во многих электротехнических работах можно и нужно использовать термоусадочную трубку. Каковы различия между этими решениями для изоляции?

Термоусадка обычно является более прочным, эстетичным и долговечным решением.
Чтобы “прикрепить” её к проводу или другому элементу, нужно разогреть трубку.
Термоусадка не является универсальной, ее размер должен быть адаптирован к изолированному элементу.
В отличие от изоляционной ленты, термоусадочная трубка жесткая и неразборная

Что важно при выборе термоусадки

Размер. Один из них – диаметр отверстия перед нагревом. А второй – минимальный диаметр отверстия после нагревания. Трубка не будет сжиматься бесконечно. Поэтому трубка должна не только налазить на кабель перед выполнением изоляции, но также прижиматься к проводу или разъему после нагрева.
Если хотите использовать трубку для маркировки кабеля, ее цвет имеет важное значение.
Негорючесть. Это параметр тоже должен представлять интерес, особенно когда мы намерены использовать зажигалку для нагрева термоусадочной трубки.

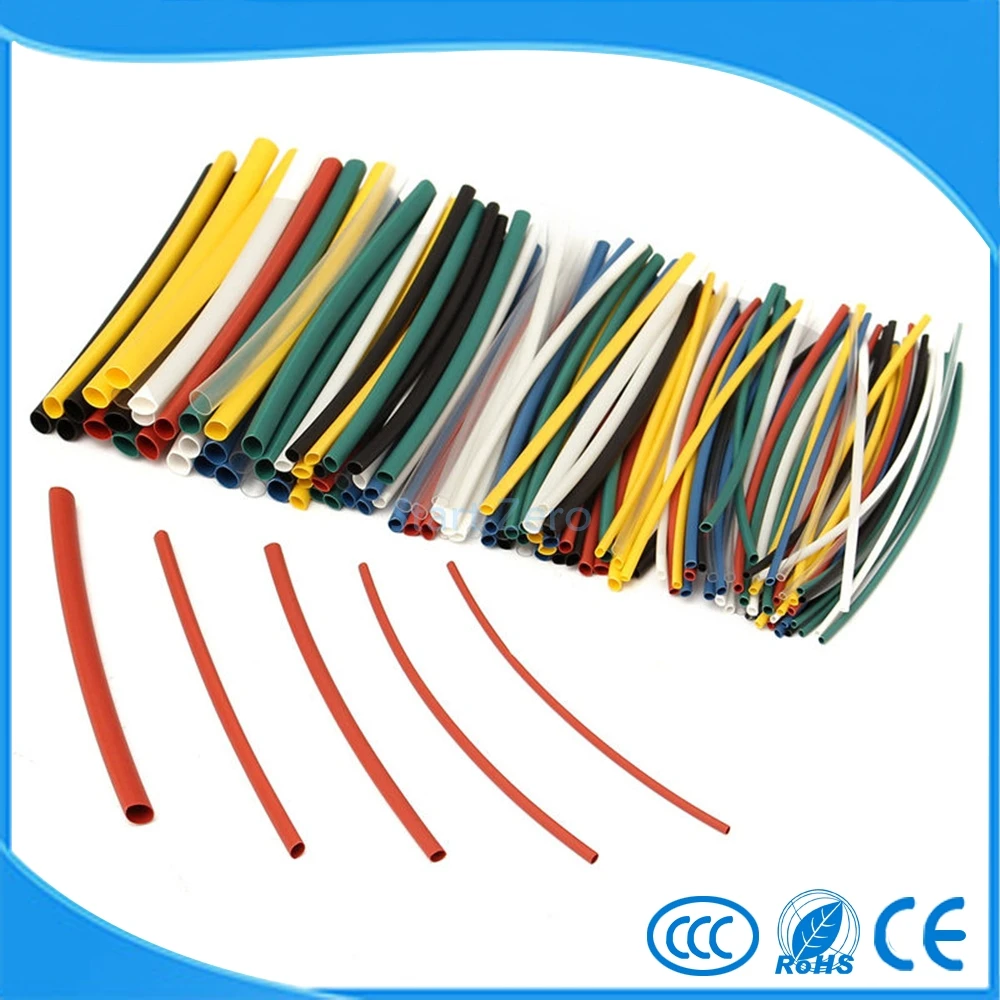

Термоусадочные трубки можно купить в длинных секциях (обычно 1 м), но также можете купить набор из нескольких коротких кусочков разной цветной термоусадки в одной упаковке.

Как правильно изолировать термоусадкой

Прежде всего нам понадобится источник тепла:

Спички – последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
Зажигалка – для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
Термофен – лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям.
Вы можете попробовать и обычный домашний фен, но это уже извращенство.

Изоляция термотрубки зажигалкой

Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.

Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый – придется вращать его, чтобы тепло дошло до трубки со всех сторон.

Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу.

Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.

Тепловой фен для изоляции

Можно сказать, что такой фен (ещё его называют тепловая пушка) – это чуть более мощная сушилка для волос (шутка). Он создает воздушный поток с регулируемой температурой от нескольких десятков – до нескольких сотен градусов.

Если термофен имеет температурную регулировку, начните с меньшей, это может занять больше времени прежде чем термоусадка отреагирует, но таким образом безопасно достигнете оптимальной настройки температуры. Если в вашем термофене нет такой настройки, начните дуть с расстояния. Если заметили что термоусадка неравномерно распределена по шнуру, можете повернуть ее вокруг чтобы прогреть трубку с каждой стороны.

Внимание! Направляя воздушный поток к объекту будьте осторожны, тепловой пистолет может выдувать воздух порядка 500C. Иногда после такой работы с проводами в монтажной коробке краска начинает отслаиваться от стены!

Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго.

Ошибки при использовании термоусадки

Ошибка №1 – перегрев

Нужно быть осторожным и не касаться провода пламенем, чтобы его не зажечь. Также не обожгитесь сами или не попортьте окружающие предметы.

Ошибка № 2 – неправильный размер

Бывает после усадки получается, что диаметр трубки все еще слишком велик, и секция не прилипает к изолируемому элементу. Это можно исправить, попытавшись растянуть ещё теплую трубку. Когда у нас есть более толстый разъем и относительно тонкая трубка – не пытайтесь натянуть сову на глобус, лучше просто использовать термоусадку правильного размера.

Подведем итог

Теперь вы узнали как правильно пользоваться изоляционными лентами и с термоусадочными трубками, какие ошибки можно сделать и их последствия. Какие инструменты необходимы для изоляции объекта. Уверены, что статья добавила кое-что к вашей копилке знаний в области электротехники. Если что-то осталось не ясно – спрашивайте в комментариях ниже.

Как изолировать провода — как самому правильно изолировать провода

Содержание

Чем можно изолировать провода
Как изолировать провода трубками
Как правильно изолировать провода изолентой
Изоляция с помощью клемм
Перед началом работ
Как работает YouDo?

30.11.2021 Читать 5 минут

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами. Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода.

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

термоусадочная трубка;
специальные клеммы;
трубка ПВХ;
изоляционная лента.

Другие исполнители на Юду

Семен

Рейтинг: 5
Антон

Рейтинг: 5
Магомед

Рейтинг: 5
Владислав

Рейтинг: 5
Евгений

Рейтинг: 5

Найти мастера

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Изоляция изолентой

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;

скрутите провода и наденьте трубку на скрутку;
с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Изоляция термоусадкой

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
согните пустой участок ленты и уложите его вдоль скрутки;
продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
отрежьте излишки ленты.

Ознакомиться с ходом процесса также можно на видео.

Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Виды изолент

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
колпачки СИЗ;
клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Похожее задание

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

Главная
Мастера по ремонту
Статьи
Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров

Термоусадочная трубка — National Plastics and Seals, Inc.

Для обеспечения защиты от износа в различных средах часто используются термоусадочные трубки и изоляционные рукава.

Термоусадочная трубка обеспечивает механическую защиту, электрическую изоляцию, защиту от натяжения и герметизацию переходов от разъема к кабелю, герметизацию разъемов на задней панели, многожильных и одножильных проводников, клемм и других применений. Термоусадочная трубка обеспечивает быструю и легкую установку благодаря ее способности соответствовать форме и размеру подложки при нагревании. Изоляционные рукава — это популярный тип трубок, который используется на многих предприятиях для изоляции кабелей и проводов.

Компания National Plastics and Seals предлагает высококачественные термоусадочные трубки и изоляционные рукава для различных областей применения. Они доступны в различных размерах, материалах и цветах.

Применение изоляционных рукавов

Изоляционные рукава используются во многих областях для различных типов электронных компонентов, проводки и кабелей. Общие области применения изоляционных рукавов включают:

Изоляция для соединений и заделки проводов
Изоляция электропроводки двигателей, генераторов переменного тока и генераторов
Применения высокого напряжения
Первичная изоляция высокотемпературных электроприборов
Изоляция бытовых приборов

Зачем использовать термоусадочную трубку?

В приложениях часто используются термоусадочные трубки для улучшения защиты, увеличения срока службы и упрощения обслуживания электропроводки. Некоторые из конкретных преимуществ термоусадочных трубок включают в себя:

Защита проводов и кабелей от агрессивных сред

Основным преимуществом термоусадочных трубок является защита кабелей и проводов от порезов, истирания, истирания и незначительных ударов. Материалы обеспечивают достаточную защиту от многих типов факторов окружающей среды, включая температуру и влажность, а также от жидкостей, таких как вода, кислоты и масло.

Надлежащая изоляция проводов

Термоусадочная трубка улучшает защиту благодаря надлежащей изоляции как соединений, так и проводов в электрических цепях. В отличие от других изоляционных решений, они не изнашиваются и не отваливаются с возрастом.

Обеспечьте разгрузку проводов от натяжения

Со временем кабели и провода часто испытывают натяжение и растяжение из-за недостаточной длины или места. В конце концов, это напряжение может сократить срок службы проводов. Термоусадочная трубка предотвращает повреждение проводов и кабелей, что делает их более долговечными.

Кабельные жгуты

Еще одним преимуществом использования термоусадочных трубок является возможность связывания группы проводов или кабелей в одну трубку, что делает эти системы более эстетичными и упрощает управление ими.

Защита от ржавчины

Сварные соединения, металлические трубы и другое оборудование могут подвергаться износу из-за накопления ржавчины. Термоусадочные трубки обеспечивают дополнительную защиту от ржавчины, идеально смыкаясь с этими поверхностями, предотвращая ржавление и другие виды износа или повреждений.

В дополнение к этим термоусадочные трубки обладают рядом других преимуществ, таких как:

Химическая стойкость
Идентификация цвета
Гибкость
Замещение ленты, клея или стекла
Стойкость к ультрафиолетовому излучению
Водонепроницаемость
Огнестойкость
Сокращение времени эксплуатации
Меньшие эксплуатационные расходы
Прокладка кабеля

Термоусадочная трубка и изоляционная оболочка от National Plastics and Seals

National Plastics and Seals является ведущим поставщиком многих типов прецизионно обработанных и изготовленных пластиковых деталей. Мы также распространяем ряд продуктов, в том числе термоусадочные трубки и резиновые изделия, а также пластиковые листы, стержни и трубные профили. Мы ИСО 9001:2015-сертифицированы и работают над тем, чтобы предоставлять продукцию высочайшего качества с своевременной доставкой.

Если вы хотите узнать больше о термоусадочных трубках и изоляционных рукавах, доступных в National Plastics and Seals, свяжитесь с нами сегодня и задайте любые вопросы. Чтобы начать работу с решением, основанным на ваших уникальных потребностях, запросите предложение на нашу продукцию.

Термоусадочная трубка по сравнению с. Изолента

Опубликовано 29 июня 2018 г.

Термоусадочная трубка Vs. Электроизоляционная лента. Прочтите наш блог сейчас, чтобы узнать больше о сходствах и различиях между термоусадочной трубкой и изолентой от экспертов!

Распространенное заблуждение при выборе идеального метода связывания или изоляции проводов заключается в том, что термоусадочная трубка и изолента практически взаимозаменяемы для любого применения. Хотя термоусадочная трубка и изолента в прошлом использовались взаимозаменяемо для определенных применений, это не относится к каждому проекту, требованию или готовому продукту.

Термоусадочная трубка

Термоусадочная трубка — это тип трубки, которая при нагревании сжимается до размера подложки, на которую она накладывается, для создания индивидуальной посадки для различных применений. Термоусадочные трубки выпускаются с различными коэффициентами усадки, цветами и размерами. Различные составы материалов, включая ПВХ, неопрен, Kynar®, Teflon® и многие другие, доступны в зависимости от конкретных требований применения. Кроме того, термоусадочные трубки соответствуют различным военным спецификациям (MILSPEC), которые отвечают самым строгим требованиям военных стандартов и областей применения. Термоусадочные трубки обладают целым рядом преимуществ, в том числе:

Изоляция провода
Устойчивость к истиранию, экстремальным температурам и другим факторам окружающей среды
Защита от пыли, влаги и растворителей
Защита электрических компонентов
Ремонт изоляции проводов

Термоусадочная трубка также обеспечивает более «законченный» вид, чем обычная обмотка лентой, при обычно более низкой общей стоимости установки в приложении.

Изолента

Изоляционная лента представляет собой самоклеющуюся ленту, которая обычно наклеивается на соединение или небольшой участок провода для электрической изоляции или защиты от окружающей среды проводника(ов) провода.
