Как изготовить сетку рабицу самим в домашних условиях

Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.

Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

• Подбираем инструмент, которым будем придавать точные изгибы проволоке.
• Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
• В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
• Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
• Надеваем рабочие перчатки.
• Не спеша огибаем проволок каждый гвоздь.
• Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

• Кусачки, которыми будете резать проволоку на равные части.
• Проволока из алюминия или другого металла, поддающегося деформации.
• Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

• Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
• Проверьте повторно изгибы. Учтите, что ширина линейки задает размеры ячеек в сетке.
• Снимите проволоку, намотайте второй прут. Обратите внимание: наматывать нужно только в одном направлении.
• Снятые заготовки растяните до равной ширины.
• Полученные зигзагообразные спирали проденьте друг в друга, совершая вращательные движения.
• Первые и последние ряду лучше закрепите, во избежание распада сетки.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

• Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
• Спиртовка.
• Линейка.

Для создания пластиковой рабицы выполните такие действия:

• Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
• Закрепите прищепкой край ленты или трубки на линейке.
• Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
• Закрепите край и еще раз проведите заготовкой над пламенем спиртовки.
• Снимите заготовку.
• Далее останется вращательными движениями собрать заготовки в сетку и закрепить их на штырях-держателях.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

1. Кусок трубы.
2. Металлические отрезки из разных видов металла.
3. Пластинка.
4. Подшипниковые обоймы.
5. Сварочное устройство.
6. Болгарка.
7. Ролики.
8. Уголки из металла.
9. Напильник.
10. Мел.
11. Канат.
12. Наждачка.

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: ручной станок для сетки рабицы своими руками

Производство сетки рабицы как бизнес

На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:

• Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
• Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
• Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
• Строительные фирмы.

Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.

Этот бизнес имеет ряд достоинств:

• Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
• Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
• Постепенное наращивание производства и прибыли с приходом новых клиентов.

---

Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.

Изготовление сетки рабицы своими руками

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

Ручной станок для изготовления сетки рабицы.

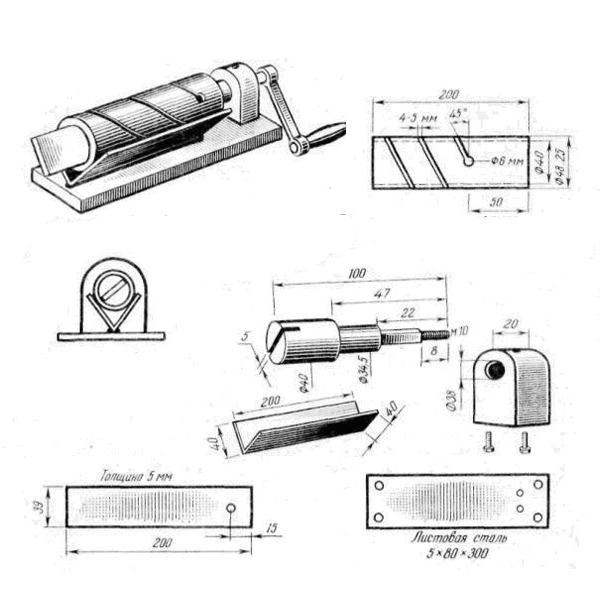

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

• Основание.
• Шнек — труба со сквозным пазом в виде спирали.
• Нож – пластина для накрутки витков.
• Вал с рукояткой.
• Механизм с роликами для натяжки проволоки.

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Изготовление сетки рабицы своими руками.

Технология изготовления сетки рабицы довольно проста, станок крептся к столу, моток с проволокой укладывается возле станка, конец проволоки проводится через натяжные ролики и вставляется в механизм навивки.

Ручкой вращаем механизм, на выходе шнека получается уже изогнутая проволока. Прокручиваем механизм до тех пор пока не получим нужную длину заготовки сетки, отрезаем проволоку кусачками.

Далее кусок проволоки из станка вставляем в петлю предыдущей заготовки. Вращаем рукоять станка, новая заготовка вкручивается в петли предыдущей заготовки, опять отрезаем заготовку. Продолжаем наращивать полотно сетки таким способом до нужной длины.

По мере наращивания заготовок из проволоки получается полотно из сетки, необходимой длинны. Концы проволоки на сетке по краям нужно загнуть пассатижами.

С помощью такого самодельного станка можно изготовить сетку рабицу для ограждения приусадебного участка, изготовления вольеров для птицы, домашних животных, можно изготовлять сетку на продажу под заказ. Станок можно усовершенствовать, подключить электродвигатель и производительность будет намного выше.

На фото станок работающий по такому принципу, но оборудованный электродвигателем.

Советы начинающим вязальщикам рабицы.

Изготовление сетки рабицы, самодельный станок видео.

Процесс производства ограждения из рабицы и рулоны ткани из рабицы

Заграждение из рабицы , также называемое ограждением из рабицы, проволочной сеткой, ограждением из проволочной сетки, ограждением из проволочной сетки, ограждением из циклонов, ограждением от ураганов или ограждением из ромбовидной сетки, часто используется на открытом воздухе. Как правило, это тип плетеного забора, изготовленного из оцинкованной стальной проволоки, проволоки из ПВХ, стальной проволоки с алюминиевым покрытием, которая спирально связана крючком на машинах. Забор из звеньев цепи с простым стилем и однородными сетками одновременно привлекателен и практичен. Имея возможность убираться после использования, проволочная сетка не только многоразовая, экономичная и практичная, но и не вызывает загрязнения мусором. Таким образом, он полностью экологически чистый.

При сильном ударе в одном месте забор из звеньев сетки, соединенный спиралями без фиксированного соединения, может нести нагрузку всей поверхностью для рассеивания удара. При чрезмерном ударе ограждение из звеньев цепи также может избежать повреждения поверхности в результате деформации. Поэтому он широко применяется на стадионах, кортах, мастерских, складах и многих других местах, чтобы людям не было больно, когда они ударяются об него в своих видах спорта. В то же время сетчатый забор можно использовать для защиты строительных площадок и склонов, чтобы предотвратить падение камней или мусора, которые могут нанести ущерб рабочим и пешеходам.

Производственный процесс ограждения из рабицы

Раньше проволока ограды из рабицы сначала изготавливалась в форме спирали и нарезалась на определенную длину в соответствии с вашими потребностями. Затем они будут соединены вручную путем вращения. Процесс производства ограждения из звеньев цепи прост, что делает его очень удобным в использовании. Вы можете легко использовать плоскогубцы, чтобы отрезать слишком длинную часть и опустить ее вращательным движением. Точно так же, если этого недостаточно, вы можете соединить два рулона вместе, сделав это. Во время использования не будет никаких отходов, даже если повреждение также можно легко заменить и отремонтировать.

CLFPP-01: Процесс производства ограждения из рабицы прост, что делает его очень удобным в использовании.

CLFPP-02: Полностью автоматические машины для изготовления заборов из сетки-рабицы позволяют ускорить производство и снизить трудозатраты.

С повышением уровня жизни людей нанимать рабочих становилось все дороже. Таким образом, разработаны полностью автоматические машины для производства заборов из рабицы. Железные проволоки превращаются в спиральные полосы и одновременно соединяются в сетку звена цепи. Управляемые компьютером, полностью автоматические машины для производства заборов из рабицы позволяют ускорить производство, получить больше стандартных спецификаций и снизить трудозатраты.

Упаковка сетчатого ограждения

Недостатками готового сетчатого ограждения являются большой объем, неудобная транспортировка и высокие транспортные расходы. Для того, чтобы продаваться по всему миру, заборы из звеньев сетки часто укорачиваются и упорядоченно укладываются, чтобы уменьшить их объем и не раздавить при транспортировке. Как показано на следующем рисунке:

CLFPP-03: Сетчатые ограждения часто усаживаются и упорядоченно укладываются, чтобы уменьшить их объем и не раздавить при транспортировке.

Мы специализируемся на производстве заборов из сетки-рабицы различных цветов и размеров и можем поставлять со склада круглый год. Заборы из звеньев цепи с различным размером ячеек, шероховатостью проволоки, шириной или длиной могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями.
