Как подключить терморегулятор к теплому полу
Что такое терморегулятор
Такой прибор, как терморегулятор, или, как его еще называют, термостат, нужен для работы теплого пола (и не только). Он позволяет контролировать включение-выключение системы и фиксировать температурный режим для определенного периода времени. А наиболее продвинутые современные системы умеют поддерживать и изменять микроклимат в доме и дистанционно, через сеть.
Пошаговая инструкция по подключению терморегулятора к теплому полу
Выбор места для монтажа
Для установки сначала нужно определить, куда мы будем ставить терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм. Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно. Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц).
Для правильной работы терморегулятора критически важно расположение датчиков температуры. Если в вашей модели есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола, да и вообще подальше от источников тепла (например, окна или батареи). А лучше выбирать модели со встроенным в само устройство датчиком температуры воздуха — с ними меньше мороки, можно сразу терморегулятор установить в нужное место.
Подготовительные работы
Конечно, перед установкой терморегулятора не лишним будет изучить инструкцию, что кладет в коробку с прибором любой уважающий себя производитель. В том числе и поэтому специалисты рекомендуют выбирать сертифицированные устройства от проверенных компаний, а не гнаться за дешевыми аналогами из Китая.
Перед монтажом стоит подготовить следующие вещи:
- Гофрированная монтажная трубка. Обычно она идет в комплекте поставки теплого пола, но бывает всякое. Универсальный диаметр — 16 мм. А вот для определения длины нужно измерить расстояние между местом инсталляции прибора и датчика температуры.
- Обычную отвертку.
- Индикаторную отвертку. Она пригодится для того, чтобы узнать, какое напряжение в электросети.
- Крепеж.
- Уровень.
- Монтажную коробку и рамку под переключатели света
Наконец, делаем отверстие под установку прибора и канавки в стене и в полу, которые нужны для укладки кабелей питания и выносных датчиков температуры.

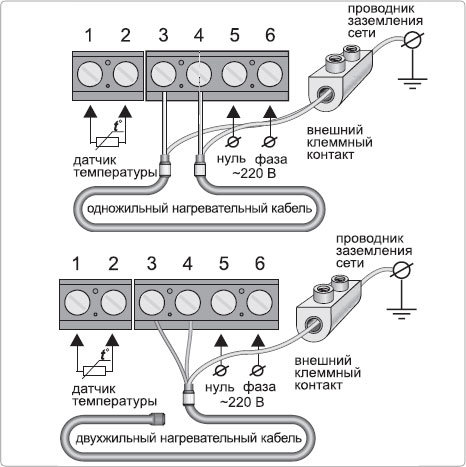

Схема подключения к электросети
Итак, у нас все готово к подключению. В монтажную коробку мы подводим провода: на «ноль» идет голубой провод, фаза соединяется с черным проводом, заземление выводят на провод в желто-зеленой изоляции. Не забудьте измерить уровень напряжения, создаваемый между «нулем» и фазой — он должен составлять 220 В.
Далее приступаем к обрезке проводов. Это нужно сделать таким образом, чтобы они выступали из коробки примерно на 5 см. Разумеется, провода надо зачистить.
Терморегулятор для дома. Фото: https://teploluxe.ru/Терморегулятор для дома. Фото: https://teploluxe.ru/Терморегулятор для дома. Фото: https://teploluxe.ru/Терморегулятор для дома. Фото: https://teploluxe.ru/Терморегулятор для дома. Фото: https://teploluxe.ru/После зачистки подключаем провод питания к устанавливаемому терморегулятору. Схема всегда есть в инструкции и дублируется на корпусе прибора. Кидаем фазный провод на нужный контакт, он маркируется буквой L. «Ноль» обозначается буквой N.
Теперь нам нужно подключить датчик температуры к клеммам на устройство. Он, напомним, должен быть уложен в гофрированную трубу.
Для проверки работоспособности термостата нужно установить на нем максимальную температуру. Щелчок реле даст понять, что цепь обогрева замкнулась. Всё, если теплые полы и терморегулятор подключены правильно, то вы получаете рабочую систему.
Популярные вопросы и ответы
Уже есть теплый пол, хочу поставить терморегулятор, но пугает объем работ. Можно ли установить прибор с минимальными усилиями?
Можно, но подводку к терморегулятору для теплого пола и датчик в любом случае придется монтировать. Посмотрите в сторону встраиваемых моделей. Такие терморегуляторы можно аккуратно инсталлировать там, где вам удобно.
Сколько можно сэкономить на счетах за электроэнергию на обогрев, установив терморегулятор?
С качественным терморегулятором можно сэкономить для семейного бюджета до 70% на счетах за отопление. Но нужно учитывать, что для достижения таких показателей надо использовать современные терморегуляторы, способные работать в программируемом режиме и имеющие удаленное управление.
Я собираюсь установить теплый пол и терморегулятор одновременно, полы заливать бетоном буду сразу после. Сколько нужно ждать после стяжки, чтобы использовать обогрев?
Систему на постоянной основе после заливки, стяжки и укладывания плитки (ламината) стоит начать использовать только после полного высыхания стяжки. Точную информацию о времени, необходимом для данного процесса, лучше уточнять на упаковке сухой смеси, которую вы используете. В противном случае тепло может привести к трещинам в заливке.
Младший сын норовит постоянно что-нибудь включить-выключить. Боюсь, что он может добраться и до терморегулятора, если его поставить. Можно ли его поставить как-то незаметно?
Вариантов решения в такой ситуации несколько. Можно, например, попробовать поставить терморегулятор повыше. Но на самом деле, самый удобный вариант — это блокировка панели управления терморегулятора. Блокировка кнопок в приборе включается автоматически, а для разблокировки требуется нажать определенную комбинацию кнопок.
Какие меры безопасности надо соблюдать при подключении терморегулятора?
Как и при любой работе с электроприборами, стоит помнить о технике безопасности. Она может не только предотвратить выход из строя термостата и теплых полов, но и сбережет ваше имущество, а может, и жизнь.
Правила безопасного подключения терморегулятора к теплому полу довольно простые:
— Обесточить весь дом и квартиру перед подключением. Это наиболее правильный вариант, но если такой возможности нет, то, как минимум, отключите от сети выделенную линию к терморегулятору.
— Не стоит включать электросеть до тех пор, пока терморегулятор не будет полностью собран.
— Конечно, приборы ставят чаще всего в условиях грязного ремонта, но перед установкой и включением очистите и место, и прибор.
— Не стоит чистить терморегулятор агрессивными химсредствами.
— Никогда не допускайте работы с превышением значений мощности и тока, которые выше указанных в инструкции к прибору.
Наконец, если вы до конца не уверены в своих силах, то лучше поручить установку терморегулятора для теплого пола специалисту.
Инструкция по эксплуатации терморегулятора WarmLife
Инструкция по эксплуатации терморегулятора WarmLife: обзор интерфейса, начальная и расширенная настройки.
Оглавление
- Видеообзор терморегулятора
- Интерфейс терморегулятора
- Сообщения о неисправности
- Режимы работы
- Основные настройки
- Расширенные настройки
Ознакомиться подробнее и купить данный терморегулятор можно на странице терморегулятора WarmLife.
Видеообзор терморегулятора WarmLife
Обзор терморегулятора WarmLife (Китай): основные характеристики, особенности, комплект поставки.
Интерфейс терморегулятора WarmLife
Пиктограммы и индикаторы
- День недели
- Блокировка экрана
- Температура воздуха
- Температура пола
- Настройка температуры
- Программный режим
- Ручной режим
- Время
- Программа «отпуск»
- Нагрев включен
- Установка времени
- Меню
- Включение/отключение
- Вверх/плюс
- Вниз/минус
Сообщения о неисправности терморегулятора WarmLife
- E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
- E1: Выносной датчик температуры пола – не подключен или короткое замыкание.
При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры.
Режимы работы терморегулятора WarmLife
Режим ручного управления
Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру. Все программные установки не действуют.
Программный режим
Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой в течение дня на каждый день недели.
Режим комфорта
Температура может быть временно изменена для текущего режима. Комфортная температура возвращается к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе.
- Пробуждение, событие 1.
- Уход из дома до обеда, событие 2.
- Возвращение на обед, событие 3.
- Уход из дома после обеда, событие 4.
- Возвращение домой вечером, событие 5.
- Сон, событие 6.
Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.
Основные настройки терморегулятора WarmLife
Включение/выбор режима работы/отключение терморегулятора
Нажмите пиктограмму для включения или выключения терморегулятора.
Выбор режима работы
Нажмите пиктограмму для выбора ручного или программного режима работы.
Для включения/отключения режима «отпуск» нажмите и удерживайте в течение 3 секунд пиктограмму .
Увеличение или уменьшение значений
Используйте пиктограммы и для увеличения или уменьшения значений.
Установка даты и времени
Для установки времени и дня недели нажмите и удерживайте пиктограмму , пока не начнет мигать символ минут. Используйте пиктограммы и для установки минут, нажмите пиктограмму для перехода к установке часов и дня недели.
Включение/отключение блокировки экрана
Нажмите и удерживайте в течение 3 секунд пиктограмму для включения/отключения блокировки экрана (символ обозначает включенную блокировку).
Программирование временных событий и температуры
На выключенном терморегуляторе нажмите и удерживайте пиктограмму в течение 3 секунд для начала программирования. Для переключения между временем, температурой и событиями используйте пиктограмму . Для установки времени и температуры используйте пиктограммы и .
Программирование временных событий и температуры
Расширенные настройки терморегулятора WarmLife
Расширенные настройки терморегулятора производятся квалифицированным специалистом.
Расширенные настройки обычно производятся после окончательной установки терморегулятора. Для входа в режим расширенных настроек на выключенном терморегуляторе нажмите и удерживайте пиктограммы и . Для переключения пунктов настроек используется пиктограмма .
00: Калибровка температуры воздуха
С помощью пиктограмм и откалибруйте температуру.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
01: Калибровка температуры пола
С помощью пиктограмм и откалибруйте температуру пола.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
02: Выбор датчика
С помощью пиктограмм и выберите режим работы:
- 00: датчик температуры воздуха;
- 01: датчик температуры пола;
- 02: оба датчика (датчик температуры пола ограничительный).
При использовании терморегулятора для управления электрическими теплыми полами, выбирайте режимы 01 или 02 (режим работы по температуре пола).
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
03: Ограничение максимальной температуры пола
С помощью пиктограмм и установите для ограничения максимальную температуру пола.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
04: Ограничение минимальной температуры пола
С помощью пиктограмм и установите для ограничения минимальной температуру пола.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
05: Шаг регулирования температуры
С помощью пиктограмм и установите шаг регулирования температуры. Диапазон: 0,5-10°С.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
06: Режим антизамерзания
С помощью пиктограмм и установите режим антизамерзания (поддержание температуры +5°С во включенном состоянии).
- 00: включен.
- 01: выключен.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
07: Режим программирования по дням недели
С помощью пиктограмм и выберите количество рабочих/выходных дней.
- 00: 5/2.
- 01: 6/1.
- 02: 7/0.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
08: Установка времени задержки выхода
С помощью пиктограмм и укажите время задержки выхода.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
09: Установка максимальной температуры
С помощью пиктограмм и установите максимальную температуру. Диапазон: 5-60°С.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
10: Установка температуры в режиме «отпуск»
С помощью пиктограмм и установите температуру в режиме «отпуск».
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
11: Выбор единицы измерения температуры
С помощью пиктограмм и выберите единицу измерения температуры.- 00: °С.
- 01: °F.
12: Сброс к заводским настройкам.
С помощью пиктограмм и выберите сброс к заводским настройкам.
- 00: не возвращаться к настройкам.
- 01: вернуться к заводским настройкам.
Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.
Для сохранения заданных настроек выключите прибор.
Остались вопросы?
Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете необходимых комплектующих и выборе терморегулятора по телефону +7 (499) 390-67-74 или по электронной почте info@heating-film.
ru
EZ HEAT TW02-WIFI Термостат для теплого пола Инструкция по эксплуатации
Документ
EZ HEAT TW02-WIFI Термостат для теплого пола Инструкция по эксплуатации
AC603H-WIFI Интеллектуальный контроллер температуры отопления с функцией недельного программирования, можно установить шесть периодов времени и соответствующую заданную температуру в день. Вы также можете выбрать режим ручного управления или временного управления. Благодаря уникальной функции дальнего управления, простоте эксплуатации, энергосбережению и защите окружающей среды этот термостат может подходить для управления электронагревательным оборудованием и управления клапаном электропривода системы водяного отопления.
Параметр
Напряжение: 220 В переменного тока,
50/60 Гц Ток: Imax:
16 А Точность: ±0,5℃
Температура окружающей среды: -5-50℃ IP
Степень защиты: IP20
Установка ограничения: 5~60℃
Отклонение температуры по умолчанию: 1℃ (1-5℃ регулируется) Ручной режим: управление устройством вручную.
: Режим программирования: он может управляться автоматически по установленному времени и температуре (с шестью различными временами и соответствующей температурой), см. ниже: , одновременный дисплей: для временного режима управления нажмите « » или « », чтобы перейти в этот режим, устройство выйдет из-под контроля времени текущего текущего периода и перейдет в управление ручного режима, который также автоматически вернется в режим программирования, когда наступит время следующего периода.
:Блокировка, нажмите клавиши « » и « » вместе более 5 секунд, устройство заблокируется, и нажмите их еще 5 секунд, оно снова разблокируется.
: Нагрев : Средство для обогрева.。
: Защита от замерзания (см. подробную информацию о расширенной настройке 5), запуск функции защиты от замерзания.
Функция кнопки
: Питание, включение/выключение коротким нажатием.
: Режим, короткое нажатие для ручного режима и изменения программируемого режима.
:Часы, короткое нажатие для установки времени.
：установка минут→ установка часа→ установка недели. Нажмите « » для настройки следующего параметра, мерцающие данные означают, что их нужно установить, нажмите « » или « » для настройки, и через 10 секунд можно будет записать все, что нужно записать.
: Вверх, для увеличения соответствующих параметров или настройки рабочего режима.
: Вниз, уменьшите соответствующие параметры или настройте режим работы.
В режиме включения питания нажмите « » и « » в течение последних 5 секунд, чтобы войти в режим еженедельной программируемой настройки, нажмите « » или « » для изменения данных, затем нажмите « », чтобы перейти к следующей настройке с соответствующей последовательностью, как показано ниже:
Настройка времени (событие 1) с понедельника по воскресенье → Температура (событие 1) →…→Время (событие 6) мигающие данные, продолжительность каждого мерцания сохраняется в течение 1 минуты, данные могут быть сохранены в записи через 10 секунд после завершения настройки. (см. Приложение ниже, каждое предыдущее время настройки события не может превышать время следующего события)
| OPTION | Setting | Setting | From Monday to Friday | ||||||
| For data setting | | Период | 0051 | |||||
| DEFAUL TIME | 6：30 | 8：00 | 11：30 | 12：30 | 18：00 | 22：30 | |||
| DEFAUL TEMPERATURE | 21℃ | 18℃ | 21℃ | 18℃ | 21℃ | 16℃ | |||
| Saturday | |||||||||
| Period | |||||||||
| DEFAUL TIME | 6：30 | 8：00 | 11：30 | 12：30 | 18：00 | 22：30 | |||
| DEFAUL TEMPERATURE | 21℃ | 18℃ | 21℃ | 18℃ | 21℃ | 16℃ | |||
| Sunday | |||||||||
| Period | |||||||||
| DEFAUL TIME | 6：30 | 8：00 | 11：30 | 12：30 | 18：00 | 22：30 | |||
| Dellaul Температура | 21 ℃ | 18 ℃ | 21 ℃ | 18 ℃ | 21 ℃ | 16 ℃ | |||
ADVANDAND ACTED ACT 100013.
”одновременно в течение 5 секунд для перехода в режим расширенных настроек, на экране отобразятся все соответствующие номера и даты, затем нажмите “ ” или “ ”, чтобы изменить даты, затем нажмите “ ”, чтобы перейти к следующей настройке, все параметры будут сохранены в памяти после нажатия « » после окончания настройки.| Code | Option | Default parameters | Details |
| 1Adj | Room Temperature compensation | -2 | -9℃~+9℃ |
| 2Sen | Тип датчика | In | I n: внутренний датчик (для контроля и защиты температуры) OU: внешний датчик (для контроля и защиты температуры) AL: внутренний/внешний датчик (внутренний датчик для контроля температуры в помещении) , внешний датчик для защиты от температуры） |
| 3Lit | Ограничение температуры | 50,0 | 5~60 ℃, датчик должен выбрать AL, когда он обнаружит, что температура выше этого ограничения, он закроет выход, и только температура ниже ограничения, вывод возобновится. |
| 4DIF | Переключение отклонения | 1 | 1 ~ 5 ℃ |
| 5LTP | Функция Anti-Freezing | OFF | на o start-freezing.0006 Off：closed the Anti-freezing function |
| 6Hit | temperature upper limit setting | 45 | 35~95℃ |
| 7OEN | Open window detect function (OWD) | OFF | On： Запустите функцию OWD OFF: Закрыт функция OWD |
| 8OTL | Время обнаружения OWD | 15 | Диапазон ： 2 ~ 30min |
| wow. выбрать (в течение времени обнаружения) | 2 | Диапазон: 2 ~ 4 ℃ | |
| 0PDT | Время задержки OWD (возврат к предыдущему рабоче – | при отображении «-» и удержании нажатой « » в течение 5 секунд, пока не отобразится «- – -», это означает возврат к заводским настройкам |
Установка термостата
Этот продукт подходит для стандартной стены 86 мм коробка или европейская круглая коробка 60 мм.
- Подключите провод питания и другого оборудования к клеммам.
- Закрепите настенную панель в настенной коробке с помощью отвертки.
- Подсоедините ЖК-панель к настенной панели.
ВНИМАНИЕ: Обратитесь к профессиональному специалисту для установки этого продукта в соответствии с установочным чертежом и инструкциями.
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Перед выполнением электрического подключения отключите питание. Контакт с компонентами, находящимися под опасным напряжением, может привести к поражению электрическим током и привести к серьезным травмам или смерти.
Схема подключения
H (для электрического теплого пола)
RH (для водяного теплого пола без внешнего датчика)
GH (для газового котла и водяного теплого пола без внешнего датчика 005 90) 90 RH-NC (для водяного теплого пола с внешним датчиком, но только для нормально закрытого привода)
Подключение и работа WIFI
ПРЕДЛОЖЕНИЕ: НИЖЕ ЧАСТЬ ТОЛЬКО ДЛЯ ТЕРМОСТАТОВ С ФУНКЦИЕЙ WIFI
- Отсканируйте приведенный выше QR-код с помощью мобильного телефона или найдите приложения «Smart Life» ИЛИ «Tuya Smart» в магазине приложений.
- После завершения регистрации учетной записи нажмите «Добавить устройство» или «+» в правом верхнем углу основного интерфейса приложения, чтобы добавить устройство.
- Пожалуйста, выберите «Термостат» в «Small Home Application»
- Нажмите и удерживайте кнопку термостата « » и « », пока не появится « », затем нажмите «Подтвердить, индикатор быстро мигает», затем войдите в Wi-Fi введите пароль и нажмите «Далее», затем нажмите «Продолжить», чтобы выполнить сопряжение устройств.
- Подождав несколько секунд, пока устройство не будет успешно добавлено, нажмите «Завершено» в главном интерфейсе устройства.
- Нажмите на различные значки, чтобы установить различные элементы для термостатов
- Установить модель
- Установите свое любимое время и температуру
- Установите настройку Advance
