Инфракрасные плёночные тёплые полы: особенности и применение
Тёплые полы – удобное решение для поддержания оптимального микроклимата в жилых или общественных помещениях. Классические разновидности таких систем обогрева – водяные и электрические – довольно сложны в монтаже и не всегда доступны по цене. Достойной альтернативой им по этим критериям выступают инфракрасные плёночные покрытия.
Как работают плёночные полы (ИК-полы)

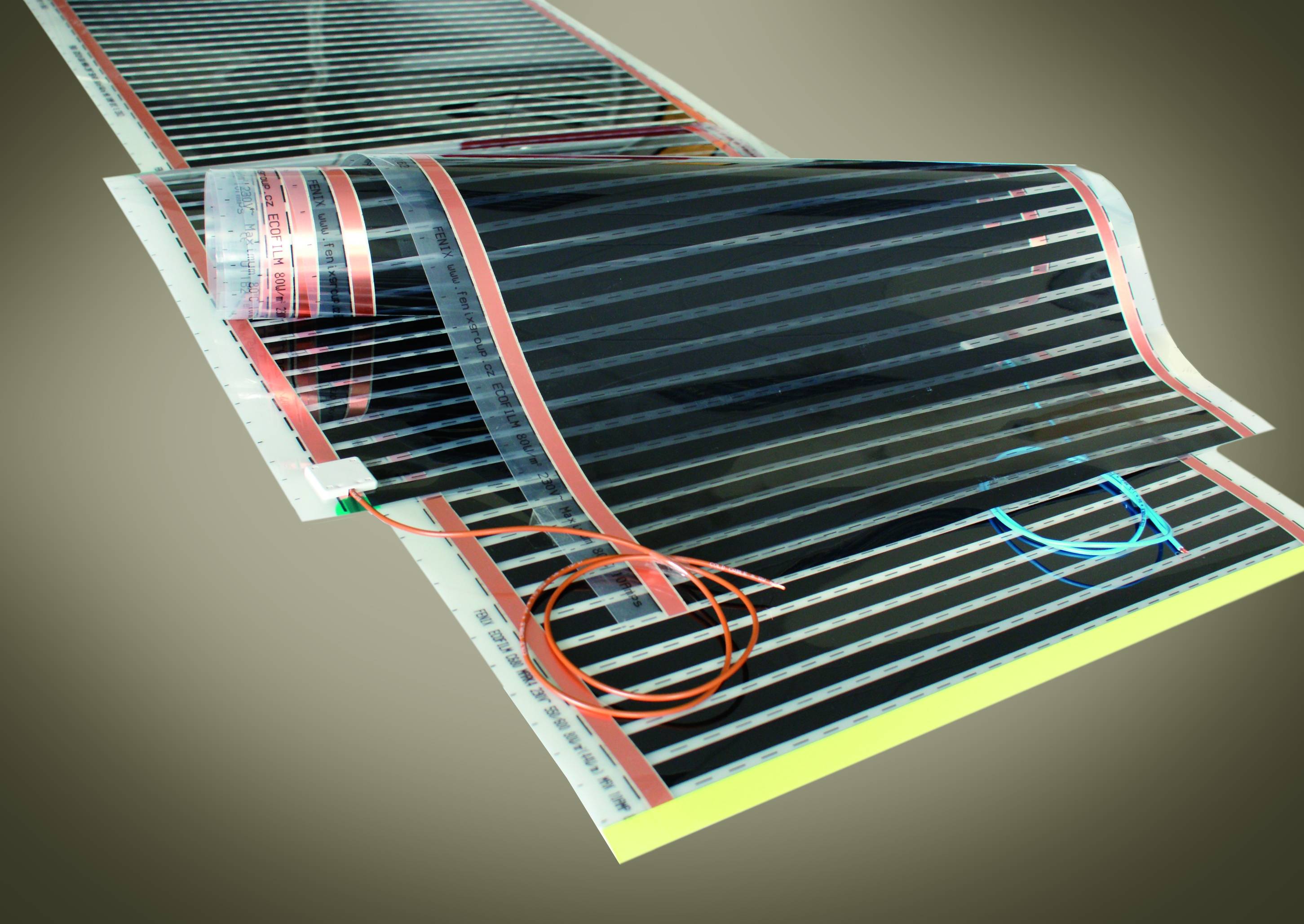

ИК-плёночные полы – это одна из разновидностей систем обогрева помещений. Они представляют собой рулонное полотно, основа которого – прочный полимер. На такую основу при изготовлении полов наклеиваются полосы из материалов, проводящих ток и преобразующих его в тепло. Эти полосы соединяют между собой отопительным контуром из меди и серебра, задача которого – равномерное распределение тепла по всей поверхности плёнки.
Сверху конструкцию закрывают ещё одним слоем ламинирующего полимера, защищающим пол от проникновения внутрь влаги, повреждений и возгораний.
Плёночный пол излучает тепло в инфракрасном диапазоне. Его волны не способны нагревать воздух, но они отдают тепло окружающим предметам. Те, в свою очередь, это тепло накапливают и уже потом отдают воздуху.
Инфракрасные лучи считаются абсолютно безопасными для человека, в процессе работы ИК-обогревающих систем не возникает шумового, химического или механического воздействия на окружающее пространство. Движения воздуха при нагревании плёнки тоже нет, а значит, над ней не поднимается лишняя пыль и не провоцирует аллергические реакции у пользователей помещений.
Плюсы и минусы плёночных полов
Одним из основных преимуществом ИК-плёночных полов считается их универсальность. Такие системы подогрева одинаково хорошо работают с любыми напольными покрытиями.
К другим их достоинствам относятся:
- Простота монтажа: сделать такой пол дома можно без привлечения специалистов и сложного оборудования, при этом не потребуется разбирать старое основание, а также заливать бетонную стяжку.
- Возможность регулировки нагрева>: терморегулятор, который включается в систему обогрева, имеет широкий диапазон температурных режимов. Дополнительно можно реализовать и другие настройки: разделение помещений на зоны нагрева, включение и выключение по таймеру.
- Компактность: плёнка имеет очень маленькую толщину – не более 0,5 мм, смонтированный пол никак не изменяет высоту помещения, что особенно важно для комнат с низкими потолками.
- Минимальная инерционность – плёнка начинается нагреваться сразу же после её включения в работу. На полный прогрев уходит всего несколько минут.
- Равномерная работа: у ИК-плёнок нет горячих и холодных зон, вся площадь такого тёплого пола прогревается равномерно и одновременно (если нет специальных настроек).
- Экологичность: при работе ИК-полов не выжигается кислород, воздух не пересушивается. Некоторые производители даже указывают на лечебные свойства инфракрасных лучей, связанные с их способностью ионизировать воздух и убивать болезнетворные бактерии.
- Мобильность: вся конструкция легко снимается и переносится на другое место. Плёночный пол можно даже забрать с собой при переезде.
Не лишены плёночные полы и некоторых недостатков, о которых обязательно нужно знать, выбирая эти системы обогрева для дома.
Среди минусов:
- Повышенная электростатичность: нагревающиеся ИК-лучами предметы и поверхности начинают усиленно притягивать пыль.
- Быстрое остывание: система обогрева практически не держит тепло после выключения.
- Необходимость подстройки под расстановку мебели: тяжёлые предметы интерьера и бытовую технику нельзя устанавливать на ИК-плёнку, она будет перегреваться и, очень вероятно, быстро выйдет из строя.
Плёночные полы «боятся» неаккуратного обращения, влаги, контактов с острыми предметами. Однако при соблюдении всех правил монтажа и последующей эксплуатации такие системы обогрева способны служить своим хозяевам очень долго.
Виды ИК-плёнок
Структурно и по сути работы все разновидности ИК-плёнок примерно одинаковы.
Отличия могут быть по следующим характеристикам.
Состав нагревательного элемента
Токопроводящие полосы могут быть двух видов: углеродные или биметаллические. Главные достоинства углеродных плёнок – высокая прочность, износоустойчивость и эластичность. Их можно использовать для организации подогрева горизонтальных и вертикальных поверхностей. Существенный минус таких материалов – их высокая стоимость.
Более доступными по стоимости являются элементы из биметалла. Они двухслойные: из алюминия и меди. По своим эксплуатационным характеристикам системы с биметаллом несколько уступают углеродным. К ним не подключить заземление, поэтому элементы соединяются через устройства защитного отключения, что усложняет процедуру монтажа. Биметаллические нагревательные элементы не подходят для эксплуатации под керамической плиткой.
Максимальная температура прогрева
По этому критерию различают:
- Высокотемпературные плёнки: они обеспечивают прогрев до 55°С. Подходят для использования в качестве основного источника тепла в помещении. Совместимы с любым видом напольных покрытий.
- Низкотемпературные плёнки: допустимый уровень их прогрева – 25-27°С. Будут эффективны под ламинатом, паркетом, линолеумом или ковролином. На максимальной температуре лучше не эксплуатировать – постоянный перегрев часто становится причиной деформации плёнки.
Подходят для использования в качестве основного источника тепла в помещении. Совместимы с любым видом напольных покрытий.Мощность
Удельная мощность инфракрасных плёнок соответствует одному из 3 следующих диапазонов:
- от 130 до 160 Вт на кв. м – достаточно для обогрева небольших помещений, рекомендуется укладывать под «лёгкие» покрытия;
- от 170 до 220 Вт на кв. м – оптимально для бытового использования, подходит для укладки под керамогранит или плитку;
- выше 220 Вт на кв. м – уровень для эксплуатации в промышленных помещениях и ИК-саунах.
Выбирая мощность плёнки, нужно учитывать в том числе высоту потолков в помещении.
Чем они ниже, тем эффективней пленка справляется с функциями обогрева.
Где применяются плёночные полы
ИК-плёночный пол – универсальное решение для обустройства систем дополнительного обогрева помещений любого назначения. Он может эксплуатироваться:
- в жилых и общественных помещениях;
- на объектах промышленного назначения;
- в хозяйственных постройках.
ИК-полы могут стать хорошим источником тепла для сельскохозяйственных объектов: парников, теплиц, зимних садов, животноводческих построек. Благодаря своей универсальности такие системы обогрева легко монтировать как на горизонтальные, так и на вертикальные поверхности.
В качестве альтернативы основному отоплению инфракрасные полы имеет смысл устанавливать в регионах с мягким климатом или при условии их использования только в период межсезонья, а в холодное время – переключения на стационарные источники тепла. В остальных случаях плёночный пол успешно решает только задачи локального, дополнительного обогрева.
Перейти к выбору инфракрасных пленочных полов
Инфракрасный теплый пол
Инфракрасный пленочный теплый пол
Пленочные полы делятся на два типа:
Углеродный (часто по ошибке называемый графитовым) с резистивным нагревающим элементом, состоящим из параллельно соединенных углеродных полос. Полосы укладываются между двух слоев полимерной (как правило, лавсановой) пленки.
Биметаллический пленочный пол представляет собой тонкую полиуретановую пленку с двухслойным нагревательным элементом внутри. Нижний слой – сплав на основе алюминия, верхний – на основе меди.
Пленочный теплый пол
Данная система обогрева становится все более популярной, и на то есть две причины: активный маркетинг и достаточно невысокая цена.
В то же время, можно выделить следующие недостатки пленочного теплого пола: достаточно сложное подключение контактов к пленке и риск деформации пола при кривой поверхности. И главное – на него нельзя ставить мебель, иначе будет происходить сильный нагрев как самой пленки, так и мебели и пола.
Инфракрасный стержневой теплый пол
Стержневой теплый пол состоит из карбоновых нагревательных стрежней, которые при подключении к электричеству выделяют тепло длинноволнового инфракрасного диапазона. Стержни соединены параллельно между собой обычным медным силовым проводом. Конструкция в целом похожа на нагревательный мат с греющим кабелем.
Далее под инфракрасным полом мы будем подразумевать именно стержневую разновидность.
Как и у любой системы обогрева, у него есть свои преимущества и недостатки.
Преимущества:
- Эффект саморегуляции, благодаря которому его также называют интеллектуальной системой обогрева. Благодаря свойствам материала, из которого состоят нагревательные стержни (карбон, графит и серебро), стержневой теплый пол «распознает» температуру пола, снижая температуру в более теплых местах и нагревая пол на более холодных участках. Благодаря этому он не боится перегрева и «запирания», возможна его установка под мебель.
- Экономичность, обусловленная невысокой потребляемой мощностью — 116 Вт/кв. м, снижающейся по мере прогрева стяжки до 87 Вт/кв.м;
- Надежность. Сочетание прочных материалов, параллельного соединения нагревательных элементов и установки в бетонную стяжку делает стержневой пол достаточно надежной системой.
- Возможность установки под плитку и во влажные помещения.
м, снижающейся по мере прогрева стяжки до 87 Вт/кв.м;Инфракрасный стержневой теплый пол
Всю эту информацию вы сможете получить из рекламных буклетов. Но, как известно, каждый производитель хвалит свой товар. А какие же недостатки инфракрасного теплого пола можно выделить? Прочитав отзывы, мы получаем следующее.
Эффект саморегулирования
Карбоновые стержни действительно не могут перегреться и выйти из строя, однако на практике это приводит к другой проблеме. Саморегулирующиеся нагревательные элементы на повышение температуры пола реагируют снижением мощности. Поэтому, если необходимо прогреть пол до более высокой температуры в теплом помещении (например, летом), то такая система не будет эффективной.
В целом эффективность подогрева пола стержневой системой значительно более низкая по сравнению, например, с пленочным или кабельным теплым полом.
По этой причине в Скандинавии, где эксперименты с использованием саморегулирующихся систем проводились еще в 90-х годах, от этого варианта полностью отказались.
Подключение инфракрасного теплого пола без терморегулятора
Саморегулирующиеся теплые полы можно использовать без терморегулятора. Но на деле это не позволяет контролировать температуру пола или при желании отключать систему.
Экономичность инфракрасного теплого пола
Экономия электроэнергии при использовании стержневого пола в теории присутствует: при увеличении температуры пола снижается мощность, что ведет к снижению суммарной нагрузки на электросеть. В то же время, из-за этого значительно увеличивается время нагрева, а потому растут и затраты на электричество.
Надежность и долговечность инфракрасного теплого пола
Любая система обогрева, правильно смонтированная в конструкцию монолитного основания пола, будет надежной.
Поэтому надежность – качество, присущее многим обогревательным системам, не только стержневым.
В то же время, если верить отзывам, стержневые полы зачастую ломаются примерно через год эксплуатации, после чего для их демонтажа приходится демонтировать плитку.
Монтаж инфракрасного теплого пола
Инфракрасный теплый пол на основе карбоновых стержней монтируется в стяжку. Он также требует подключения нескольких контактных групп и термоусадочных муфт для соединения всех элементов с электросетью, поэтому монтироваться эти системы должны только специалистами.
Стоимость инфракрасного теплого пола
Стержневой пол не уступает кабельному по своим техническим характеристикам и возможностям. Однако, главными недостатками инфракрасного пола по сравнению с кабельным являются цена и сложность монтажа, требующего помощи специалиста. А ведь эти критерии, как правило, являются определяющими для покупателя.
По запросу в поисковых системах «инфракрасный теплый пол — отзывы» можно найти множество информации с обсуждением этих систем, однако, однозначно положительного мнения нет.
Конечно, инфракрасный стержневой теплый пол — работоспособная система с оригинальной конструкцией. Однако принципиально она не отличается от традиционных кабельных систем, а все заявляемые преимущества, по факту, являются второстепенными по сравнению с главной функцией теплого пола – нагревом поверхности до определенной температуры.
Инфракрасный обогреватель Dr Комплект электрических кабелей для обогрева пола с термостатом WIFI и монитором установки, управление через приложение
- $ 179 00 $ 179,00
Цена за единицу за
10 кв. футов / 120 вольт — 179,00 долларов США 20 квадратных футов / 120 вольт — 209,00 долларов США 40 квадратных футов / 120 вольт — 249,00 долларов США 50 квадратных футов / 120 вольт — 279 долларов США.
Теплый пол стал проще благодаря комплекту кабелей для обогрева пола Dr Heater Electric Radiant. Заказ поставляется с термостатом WiFi и монитором установки, чтобы обеспечить идеальную установку.
Когда вы в последний раз заходили в свою красивую выложенную плиткой ванную комнату и хотели, чтобы пол был приятным и теплым для ваших ног?
Электрические нагревательные кабели Dr Heater просты в установке. Просто выровняйте нагревательные кабели на мембране нагревательного кабеля и приклейте на пол. Его можно установить на кафельный пол, паркет и даже на ковровое покрытие. Это идеальное решение для больших и маленьких комнат. Электрические нагревательные кабели более практичны, чем водяные напольные системы, потому что не у всех есть место для специального механического помещения для размещения гидравлической системы.
Дети большую часть времени проводят на полу, а что может быть приятнее, чем ходить босиком по теплому и уютному полу.
Электрический кабель для обогрева пола Dr Heater имеет сертификат безопасности UL для США и Канады. Покупайте с уверенностью благодаря 25-летней гарантии производителя Dr. Heater.
- ДЕТАЛИ СПЕЦИФИКАЦИИ — Продукт изготовлен из прочного сплава. Длина кабеля 33 фута; Площадь покрытия: 10 квадратных футов; Вход: 120В; Мощность: 120 Вт; 3,7 Вт/фут; Изоляция из фторполимера для жил кабеля и ПВХ для внешней изоляции.
- РЕГУЛИРУЕМАЯ ТЕМПЕРАТУРА — Цифровой датчик температуры. Диапазон регулируемой температуры 40ºF — 85ºF (5ºC — 30ºC).
- УПРАВЛЕНИЕ ПРИЛОЖЕНИЕМ. Управляйте теплым полом с помощью iPhone, телефона Android, iPad или планшета.
- ТЕРМОСТАТ WIFI — подключение к домашнему Wi-Fi. Настройте желаемую температуру на ладони, в любом месте и в любое время.
- ПРОСТАЯ УСТАНОВКА — Выберите подходящую длину кабеля, выровняйте нагревательный кабель в мембране. Следующий шаг так же прост, как копирование и вставка на пол. Может использоваться, но не ограничивается, с мембраной Schluter DITRA, мембраной Prodeso или мембраной Warmup.
Комплект поставки:
- Кабель для обогрева пола
- WiFi-термостат
- Монитор установки (тестер)
| Нагревательный кабель — Руководство пользователя |
| Установочный монитор DR-005 — Руководство пользователя |
Мы также рекомендуем
Греющие кабели Dr. Heater, для защиты от обледенения труб и крыш, саморегулирующиеся со встроенным термостатом
Цена продажи $ 49 00 $ 49,00 Обычная цена $ 69 00 $ 69,00
Сэкономьте $ 20
Лучистое тепло в полу и инфракрасное лучистое тепло — Great Lakes Radiant | Эксперты по лучистому теплу
Брэндон Рассел
При рассмотрении способов обогрева больших помещений многие люди неизбежно сталкиваются с вариантом лучистого теплого пола. Внутрипольное лучистое тепло состоит из сети труб, уложенных до заливки бетона, по которым течет горячая вода для нагрева бетона. Когда бетон нагревается, он излучает тепло вверх, чтобы согреть остальную часть пространства. Чаще всего лучистый теплый пол рассматривается для нового строительства, потому что его необходимо установить до укладки бетонного пола. Но что, если у вас уже есть мастерская, которая нуждается в обогреве, или вы считаете, что лучистое тепло в полу слишком сложно? Давайте рассмотрим некоторые различия между напольным тепловым излучением и инфракрасными излучающими трубчатыми обогревателями.
Излучающие трубчатые обогреватели экономичны при покупке и установке, могут быть установлены в большинстве случаев и достаточно универсальны, чтобы адаптироваться к различным планировкам — они работают практически в любом пространстве.
Излучающее тепло в пол не так просто. Мало того, что это в основном делается с новым строительством, но и модернизация существующего пространства может быть очень дорогостоящей, а установка обычно дорога и трудоемка. Для напольного лучистого тепла требуется отдельное помещение для котла или водонагревателя, чтобы обеспечить доступ к чистой окружающей среде. И наоборот, лучистые трубчатые обогреватели висят над головой, создавая воздухозаборник и вытяжку мгновенно – воздух забирается и выбрасывается в помещение или легко проходит через боковую стену или крышу для доступа к наружному воздуху.
После завершения установки становится еще более очевидным, что лучистые трубчатые обогреватели — лучший выбор. Излучающее тепло в полу часто сложно и дорого ремонтировать, потому что к нему нелегко добраться. Чтобы отремонтировать инфракрасный трубчатый обогреватель, все, что вам нужно, это лестница или подъемник для доступа к блоку горелки. Иногда проблему можно диагностировать с земли с помощью световых индикаторов, имеющихся на некоторых моделях трубчатых нагревателей Re-Verber-Ray .
Даже в хорошем рабочем состоянии более медленное время отклика лучистого теплого пола означает более длительное время ожидания, чтобы помещение прогрелось. В большинстве случаев инфракрасные излучающие трубчатые обогреватели дают почти немедленные результаты, и их также легко включить в ночное или нерабочее время.
Инфракрасные излучающие трубчатые обогреватели могут нагревать все поверхности в прямой видимости от обогревателя. Обогреватель, установленный на потолке, излучает инфракрасное тепло всем объектам, находящимся под ним: людям, оборудованию, инструментам, ящикам, полу и т. д. Это обеспечивает защиту от замерзания предметов в помещении при более низких температурах окружающего воздуха. Излучаемое тепло в полу не обеспечивает защиту от замерзания наземного оборудования, плохо работает в помещениях с интенсивным обменом воздуха и не согревает людей, инструменты или другие предметы в помещении напрямую. Это происходит из-за меньшей прямой теплопередачи при установке теплого пола.
