Характеристики дифавтомат: Дифавтомат — основные технические характеристики

В чём разница между УЗО и дифавтоматом, и что стоит выбрать?

Обеспечение безопасности электросети в доме очень важно для спокойной жизни его обитателей.

Одним из обязательных элементов такой системы безопасности является устройство защитного отключения. Различают два вида устройств, позволяющих обеспечить безопасность электросети – это УЗО и дифференциальный автомат. Часто покупатели не могут решить, какой именно из двух вариантов выбрать, и пытаются разобраться в этом вопросе самостоятельно или с помощью консультанта. Чтобы вы не тратили своё время на поиски специалиста, который мог бы рассказать вам о различиях и сходствах УЗО и дифавтомата, мы и подготовили эту статью.

Главное, что стоит понять, начиная выбирать – это то, что УЗО в паре с автоматическим выключателем является аналогом дифференциального автомата. Нагляднее это можно увидеть на картинке:

ДЛЯ РАБОТЫ УЗО НЕОБХОДИМО НАЛИЧИЕ ЗАЩИТНОГО АВТОМАТА, А В ДИФАВТОМАТЕ ОН УСТАНОВЛЕН ПО УМОЛЧАНИЮ

Зачем нужны УЗО и дифференциальный автомат?

В соответствии с существующими правилами устройства электроустановок, в помещениях с повышенной опасностью должна быть обеспечена защита от токов утечки. В жилых помещениях (квартирах, домах) такими помещениями считаются ванная комната и кухня. Особенности этих помещений – стеснённость пространства, высокие показатели влажности и температуры воздуха. Все эти факторы провоцируют усиленный износ изоляции проводки и усиливают напряжение прикосновения до смертельно опасных для человека показателей.

Для предупреждения опасных ситуаций принято устанавливать устройства, защищающие помещение от токов утечки – устройства защитного отключения (УЗО) или дифференциальные автоматы. Принцип их работы заключается в сравнении тока, проходящего по фазе, с током на нулевом проводнике. При появлении различий между величиной токов на двух проводах автомат и срабатывает, разрывая цепь.

Время срабатывания автомата – доли секунды, разница в токах, необходимая для его срабатывания – 10 мА. Потому, даже если человек попал под напряжение, прикоснувшись к фазе или взявшись за корпус бытового прибора, аппарат надёжно защитит его от смертельной опасности.

В чём отличие УЗО от дифавтомата?

В деле выяснения различий между двумя этими агрегатами нам поможет в первую очередь расшифровка их названий. УЗО – это устройство защитного отключения, защищающее жильцов помещения от поражения электрическим током; а дифавтомат – это автоматический дифференциальный выключатель, который защищает кабели и электроприборы от недопустимых уровней напряжения и, как следствие, перегрузки сети и короткого замыкания.

УЗО состоит из трёх основных частей – в одной из них происходит обнаружение разницы в токах, в другой разница измеряется и сравнивается с заданным показателем (он может варьироваться в зависимости от модели), в третьей – она называется разъединитель – производится размыкание электрической сети. УЗО не содержит компонентов, которые защищали бы электропроводку и приборы от скачков напряжения.

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО)

Зато ими оборудован дифференциальный автомат. Он представляет собой и УЗО, и автоматический выключатель в одном корпусе. Этот вариант более многозадачен, ведь он обеспечивает одновременно и защиту от поражения электрическим током, и безопасность электроприборов.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Технические характеристики

Технические характеристики УЗО и дифавтомата указаны на передней панели.

Технические характеристики дифференциального автомата

• Номинальный ток ln – это ток, который аппарат проводит в течение долгого времени. Он может быть равен 6-63 А;
• Время-токовая характеристика – обозначается буквой B, C или D и указана перед цифрой номинального тока;
• Номинальный отключающий дифференциальный ток – это разница в токах на фазе и нулевом проводнике, она может составлять 10, 30, 100, 300 или 500 мА;
• Номинальное напряжение – то, при котором автомат может работать в нормальных условиях. Номинальное напряжение стандартное – 220 В для однофазной сети и 380 В для трёхфазной;
• Класс модуля дифференциальной защиты – А или АС. А реагирует на синусоидальный переменный и постоянный пульсирующий токи; АС обозначается синусоидой и реагирует на синусоидальный переменный ток утечки;
• Номинальная отключающая способность – это максимальная величина тока короткого замыкания, с которой автомат может справиться, отключившись, но оставшись в рабочем состоянии. Этот показатель можно увидеть в прямоугольнике на передней панели устройства, он составляет 3000, 4500, 6000, 10000 А;
• Класс токоограничения – их три. Класс определяется временем, которое проходит с момента начала размыкания силовых контактов до момента полного погашения электрической дуги. Указан в квадрате на передней панели;
• Тип встроенного УЗО – он может быть либо электромеханическим, либо электронным;
• Количество полюсов – два или четыре;
• Диапазон рабочих температур – обозначен снежинкой на передней панели, обычно составляет от -25 ⁰С до 40⁰С;
• Номинальная частота электрической сети – необязательная характеристика, но она может быть также указана на передней панели. Обычно для бытовых сетей частота равняется 50 Гц;
• Степень защиты – по умолчанию составляет IP20, но может быть указана на передней панели, если отличается от этого значения;
• Схема подключения – изображена на передней панели.

Клеммы, служащие для подключения нулевого проводника, обозначены буквой N

Технические характеристики УЗО

УЗО СО СЛЕДУЮЩИМИ ХАРАКТЕРИСТИКАМИ: НОМИНАЛЬНЫЙ ТОК 25 А, ВЕРХНЯЯ ТОКОВАЯ ХАРАКТЕРИСТИКА ВД, НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ТОК 30 МА, АС-КЛАСС МОДУЛЯ

Технические характеристики УЗО, отображаемые на передней панели, не отличаются от характеристик дифавтомата. Однако существует небольшое отличие в требованиях, предъявляемых к УЗО.

Частный дом лучше всего оборудовать УЗО с показателем утечки тока в 30 А и более. Однако отдельно для душевых и бойлеров, а также других устройств, находящихся во влажных помещениях, лучше выбрать УЗО с чувствительностью к утечке 10 А.

В квартиру также стоит выбрать УЗО с чувствительностью к 30 А. Если квартира маленькая или у вас одна электрическая сеть, отдайте предпочтение варианту установки отдельного прибора на конкретную группу приборов во избежание полного обесточивания квартиры в случае срабатывания автомата.

Внимание! Все рассматриваемые характеристики принято считать актуальными для помещений с температурой около 30⁰С.

Противопожарную безопасность лучше всего обеспечить путём установки автомата с номиналом в 100-300 МА.

Что же выбрать – УЗО или дифавтомат?

Однозначного ответа на этот вопрос не существует, так как правильный выбор в каждом конкретном случае зависит от множества индивидуальных факторов.

• Место в щитке. Дифавтомат, несмотря на то, что выполняет сразу несколько полезных функций, займёт в щитке места меньше, чем УЗО и автоматический выключатель для него;

НАЛИЧИЕ СВОБОДНОГО МЕСТА В ЩИТКЕ – ВАЖНОЕ УСЛОВИЕ ДЛЯ ПРАВИЛЬНОГО ВЫБОРА МЕЖДУ УЗО И ДИФАВТОМАТОМ

• Что именно требуется от устройства? Вам нужно обеспечить защиту от удара током для определённого прибора? Тогда выбирайте дифавтомат, технические характеристики которого подойдут конкретно под этот прибор. Ну, а если вы нуждаетесь в защите целой линии розеток, целесообразнее будет устанавливать УЗО;

Выбор УЗО для линии розеток легко объясним – вы не сможете точно сказать, какова будет максимальная мощность приборов, подключенных ко всем этим розеткам, ведь оборудование может со временем меняться. В случае если вы замените старые приборы на новые, большей мощности, вам придётся сменить и дифавтомат, который подбирается по мощности. В случае же с УЗО вам достаточно будет сменить автоматический выключатель.

• Качество работы. С любым прибором в мире работает следующее золотое правило – чем больше у устройства функций, тем менее надёжна его работа. Дифавтомат сочетает в себе функции и УЗО, и автоматического выключателя, и потому считается специалистами в среднем менее надёжным, чем УЗО. Однако это не отменяет возможности существования такого УЗО и такого дифавтомата, которые, в сравнении друг с другом, дадут противоположную статистику;
• Ремонт и покупка нового оборудования. Рано или поздно любой прибор начинает давать сбой и нуждается в ремонте или замене. И здесь уже первостепенную роль играет стоимость этих двух процедур. Если ломается УЗО или автоматический выключатель – заменяют именно эту часть системы, а не оба прибора вместе. Если ломается дифавтомат, он весь подлежит замене, что менее выгодно, учитывая его высокую стоимость;
• Отключение оборудования. Причиной отключения УЗО может быть только появление тока утечки в электропроводке; автоматический выключатель может отключиться только из-за короткого замыкания и перегруза. Причин же для отключения дифавтомата несколько, и выяснить, с какой из них вы столкнулись, невозможно.

РЕМОНТ И ЗАМЕНА ЧАСТЕЙ УЗО ОБОЙДУТСЯ ДЕШЕВЛЕ

Это не единственные, но одни из главных особенностей, по которым стоит выбирать устройство для обеспечения безопасности электропроводки и бытовых приборов. Что предпочтительнее для вас – дифференциальный автомат или УЗО – решать только вам.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Дифавтоматы Schneider Electric характеристика Asi

Фильтры

Сортировка

Сортировать по:

по популярности цена по возрастанию цена по убыванию

Вывод:

13 356 ₽

Количество

13 356 ₽

13 020 ₽

Количество

13 020 ₽

Количество полюсов:

• 1P+N
• 2P
• 3P+N
• 4P

Отключающая способность:

• 4. 5
• 6

Сила тока:

• 6
• 10
• 16
• 20
• 25
• 32
• 40
• 50
• 60

Серия:

• Acti9
• Easy9
• RESI9
• ДИФ-101
• ДИФ-102
• ДИФ-103
• Домовой

Тип тока утечки:

• A
• AC
• Asi

Если есть вопросы

Позвоните нам!

+7 (495) 677-95-69

Дифференциальные автоматы Schneider Electric (Шнайдер Электрик) предлагаются в нескольких вариантах исполнения:

• AC — недорогие приборы, срабатывающие при внезапном или постепенном изменении показателей синусоидального переменного тока;
• A — обеспечивают отключение подачи электроэнергии как при синусоидальных, так и при пульсирующих токах;
• Si — автоматы Schneider Electric, обладающие всеми преимуществами типа A. Характеризуются максимальной помехоустойчивостью, что исключает ложное срабатывание под воздействием высокочастотных токов или грозовых разрядов.

Дифавтоматы Schneider, представленные в каталоге, различаются по кратности уставки срабатывания магнитного расцепителя. Модели, рассчитанные на утечки до 30 мА гарантируют полную защиту людей даже в случае прямого контакта с оголенными проводниками. Диф. автоматы Schneider (Шнайдер Электрик) c номинальным током срабатывания в диапазоне от 100 до 500 мА предотвращают поражение при косвенном соприкосновении с поврежденными проводами, а также выход из строя или возгорание подключенного оборудования.

Все устройства имеют стандартные типоразмеры и могут быть смонтированы в электрические щиты Schneider с помощью DIN-реек. Подключение к системе электроснабжения осуществляется посредством надежных винтовых клемм, снабженных заглушками IP20.

Дополнительно вы можете купить УЗО Schneider Electric, розетки, выключатели и другие электроустановочные изделия. Являясь официальным дистрибьютором производителя, мы предлагаем выгодные цены на весь ассортимент продукции.

Чтобы купить дифавтомат Schneider Electric с доставкой в Москве и в регионы России, оформите заказ в интернет-магазине.

Наши интернет магазины

Желаете подобрать необычные и стильные электроустановочные стройства? SchneiderElectric разработал уникальную серию Unica Хамелеон. Коллекция сочетает элегантный дизайн и выразительность палитры. Среди многообразия цветных рамок даже самый взыскательный потребитель подберет идеальные устройства. С такими розетками и выключателями вы сможете не просто создать уникальный интерьер, но и показать свою творческую и неординарную dнатуру.

Unica Хамелеон – коллекция для тех, кто хочет подчеркнуть уникальность своего пространства!

Мы указываем окончательные цены с учётом всех комплектующих, никаких неприятных сюрпризов.

механизм

+

накладка

=

цена на сайте

Для полноценного комплекта достаточно выбрать только рамку и механизм.

ул. Нахимовский проспект, д. 24
пн-пт: 10:00 — 19:00

сб: 11:00 — 17:00

Как проехать?

Дифференциальный автомат — что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

Содержание

• Особенности и цель работы Difavtomat
• Внешний вид работы Difavtomat
• Дифференциал AV с утечками электрического тока
• Перегрузка и защита коротких замыканий
• Процедура установки
• Заземление RCBO
• Заключение

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово «дифавтомат», многие спросят: «А что это такое?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

• Плавкий и огнестойкий пластиковый корпус.
• Один или два рычага для подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

• Защита электросети от сверхтоков короткого замыкания и перенапряжения.
• Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной – к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маяка» причину отказа придется искать методом «научного тыка». Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Подключение дифавтомата: выбор, схемы подключения

Решить проблему защиты проводки от перегрузок и токов утечки можно с помощью пары устройств — автоматический выключатель и УЗО. Но эту же задачу решает дифференциальный автоматический выключатель, который объединяет оба этих устройства в одном корпусе. О правильном подключении дифавтомата и его выборе пойдет речь далее.

Содержание артикула

• 1 Назначение, технические характеристики и выбор
  • 1.1 Характеристики и выбор
    • 1.1.1 Номинальный ток
    • 1.1.2 Времятоковая характеристика или тип электромагнитного расцепителя
    • Rном 1.1 напряжение и частота сети
    • 1.1.4 Номинальный отключающий остаточный ток или ток утечки (уставки)
    • 1.1.5 Класс дифференциальной защиты
    • 1.1.6 Номинальная отключающая способность
    • 1.1.7 Класс ограничения тока
    • 1.1.8 Температурный режим использования
    • 1.1.9 Наличие маркеров о причине срабатывания
    • 1.1.10 Тип исполнения
  • 1.09
  0
0
• 1.0 Производитель и цена

0

1.1.9 2 Как подключить дифавтомат

• 2.1 Электрическое подключение
• 2. 2 Проверка работоспособности

3 Схема

• 3.1 Простая схема
• 3.2 Улучшенная защита
• Схемы выборочные 3.

4 Основные ошибки при подключении дифавтоматов

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный выключатель совмещает функции автоматического выключателя и УЗО. То есть это одно устройство защищает проводку от перегрузок, коротких замыканий и токов утечки. Ток утечки образуется при нарушении изоляции или при прикосновении к токоведущим элементам, то есть все же защищает человека от поражения электрическим током.

Дифаавтоматы устанавливаются в электрощиты, чаще всего на дин-рейку. Устанавливаются вместо связки автомат+УЗО, физически занимают немного меньше места. В какой степени зависит от производителя и типа исполнения. И в этом их главный плюс, который может быть востребован при апгрейде сети, когда место в щитке ограничено, а необходимо подключить ряд новых линий.

Дифаавтоматы служат для защиты электропроводки от повышенных нагрузок и человека от поражения электрическим током

Вторым положительным моментом является экономия средств. Как правило, дифавтомат стоит дешевле, чем пара автоматов + УЗО с аналогичными характеристиками. Еще один положительный момент – необходимо определить только номинал автоматического выключателя, а УЗО встроено по умолчанию с требуемыми характеристиками.

Есть и минусы: при выходе из строя одной из частей дифавтомата придется менять все устройство, а это дороже. Также не все модели оснащены флажками, по которым можно определить, почему сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет два устройства, то он имеет характеристики обоих из них, и при выборе необходимо все учитывать. Давайте разберемся, что означают эти характеристики и как выбрать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который машина может выдерживать длительное время без потери работоспособности. Обычно он указан на передней панели. Номинальные токи стандартизированы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А.

Дифавтомат четырехполюсный для подключения к сети 380 В

Малые номиналы — 10 А и 16 А — размещаются на линии освещения, средние — на мощных потребителях и розеточных группах, а мощные — 40 А и выше — в основном используются в качестве вводного (общего) дифавтомата. Его выбирают в зависимости от сечения кабеля, так же, как и при выборе номинала автоматического выключателя.

Времятоковая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает, при каких перегрузках относительно номинала машина отключается (не учитывать кратковременные пусковые токи).

Номинальное значение дифавтомата и его времятоковая характеристика

Категория Б — при превышении тока в 3-5 раз, С — при превышении номинала в 5-10 раз, тип Д отключается при нагрузках, которые превышают рейтинг в 10-20 раз. В квартирах обычно устанавливают дифавтоматы типа С, в сельской местности можно устанавливать В, на предприятиях с мощным оборудованием и большими пусковыми токами — Д.

Номинальное напряжение и частота сети

Для каких сетей предназначен прибор — 220 В и 380 В, частотой 50 Гц. Других в нашей розничной сети нет, но все же стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный выключатель

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 В. Это говорит о том, что данное устройство может работать как в сетях 220 В, так и в сетях 380 В. В трехфазных сетях такие устройства устанавливаются на группы розеток или на отдельных потребителей, где используется только одна из фаз.

В качестве водяных дифавтоматов для трехфазных сетей необходимы устройства с четырьмя вводами, причем они существенно отличаются размерами. Их невозможно перепутать.





Номинальный отключающий дифференциальный ток или ток утечки (настройки)

Отображает чувствительность устройства к генерируемым токам утечки и показывает, при каких условиях срабатывает защита. В быту используются только два номинала: 10 мА для установки на линию, в которой установлен только один мощный прибор или потребитель, в котором сочетаются два опасных фактора – электричество и вода (проточный или накопительный электроводонагреватель, варочная панель, печь, посудомоечная машина и др.).

Для линий с группой розеток и наружного освещения устанавливают дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их обычно не устанавливают — для экономии средств.

Ток утечки или уставки на дифференциальном автомате

На приборе может быть написано простое значение в миллиамперах (как на фото слева) или буквенное обозначение тока уставки (на фото справа) применяется, после чего идут цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0, 03 А).

Класс дифференциальной защиты

Показывает, какой тип токов утечки защищает это устройство. Имеются буквенные и графические изображения. Обычно ставят иконку, но может быть и буква (см. таблицу).

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
AS		Реагирует на переменный синусоидальный ток	Размещаются на линии, к которой подключается простое оборудование без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный ток	Применяется на линиях, от которых запитывается оборудование с электронным управлением
IN		Захватывает переменную, импульсную, постоянную и сглаженную постоянную.	В основном используется в производстве с разнообразным оборудованием
S		С задержкой выключения 200-300 мс	В сложных цепях
G		С задержкой выключения 60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата осуществляется исходя из типа нагрузки. Если это техника с микропроцессорами, требуется класс А, класс АС подходит для линий освещения или включения питания простых устройств. Класс В редко ставится в частных домах и квартирах – нет необходимости «ловить» все виды токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Они ставятся как входные, если в цепи есть другие дифференциальные расцепители. В этом случае при срабатывании одной из нисходящих течей ввод не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток способен отключить дифавтомат в случае короткого замыкания и сохранить работоспособность. Существует несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от диапазона подстанции. В квартирах и домах на достаточном удалении от подстанции применяют дифавтоматы с отключающей способностью 6 000 А, вблизи подстанций устанавливают на 10 000 А. В сельской местности при подаче электроэнергии по воздуху и в сетях, не прошедших модернизированный давно, 4500 А.

На корпусе этот номер указан в квадратной рамке. Расположение надписи может быть разным — это зависит от производителя.

Класс ограничения тока

Для достижения максимального значения тока короткого замыкания требуется некоторое время. Чем раньше будет отключено питание от поврежденной линии, тем меньше вероятность повреждения. Текущий класс ограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать приборы третьего класса, но они дорогие, зато дольше сохраняют работоспособность. Так что, если у вас есть финансовая возможность, устанавливайте дифавтоматы этого класса.

Токоограничивающий дифавтомат

Данная характеристика указана на корпусе в небольшой квадратной рамке рядом с номинальной отключающей способностью. Он может быть справа (у Legranda) или внизу (у большинства других производителей). Если вы не нашли такой отметки ни на корпусе, ни в паспорте, то у этой машины нет ограничения по току.

Температурный режим использования

Большинство дифференциальных автоматических выключателей предназначены для использования внутри помещений. Они могут работать при температуре от -5°С до +35°С. При этом на корпусе ничего не размещается.

Обозначение повышенной морозостойкости дифавтомата

Иногда щиты находятся снаружи и обычные защитные устройства не сработают. Для таких случаев выпускаются дифавтоматы с более широким температурным диапазоном – от -25°С до +40°С. В этом случае на корпус наносится специальный знак, немного напоминающий звездочку.

Наличие маркеров о причине срабатывания

Не все электрики любят устанавливать дифференциальные автоматы, так как считают, что автоматический выключатель + УЗО надежнее. Вторая причина заключается в том, что если устройство работает, невозможно определить, что стало причиной этого — перегрузка, и нужно просто отключить какое-то устройство, или ток утечки, и нужно искать, где и что произошло.

Для решения хотя бы второй проблемы производители стали делать флажки, показывающие причину срабатывания дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, показывающий причину выключения

Если выключение было вызвано перегрузкой, то индикатор остается заподлицо с корпусом, как на фото справа. Если дифавтомат срабатывает при наличии тока утечки, то флажок выступает на некоторое расстояние от корпуса.

Тип конструкции

Дифференциальные автоматы бывают двух типов: электромеханические и электронные. Электромеханические более надежны, так как сохраняют работоспособность даже в случае отключения электроэнергии. То есть при потере фазы они смогут работать и отключать ноль в том числе. Электронным для работы требуется питание, которое берется с фазного провода и при потере фазы они теряют работоспособность.



Производитель и цена

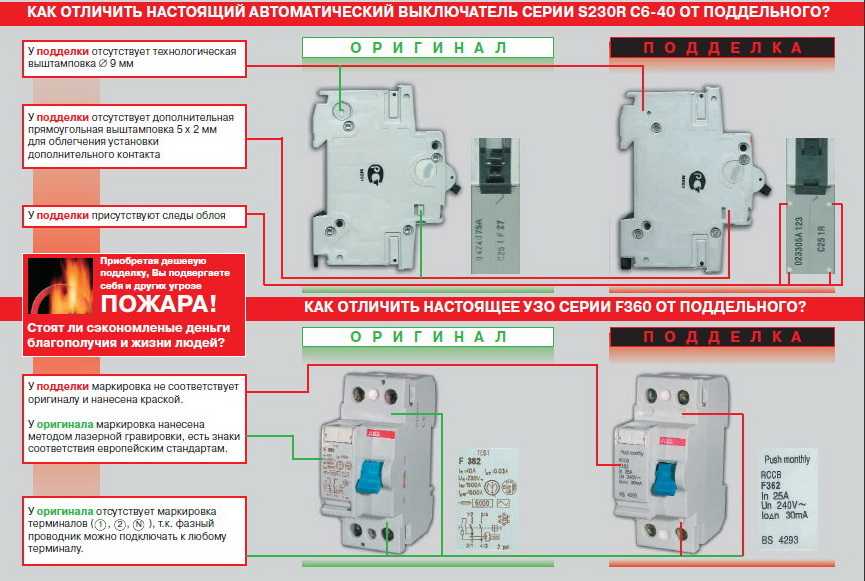

Не стоит экономить на электричестве, особенно на устройствах, защищающих проводку и жизнь. Поэтому рекомендуется всегда покупать комплектующие известных производителей. Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) – лидеры на рынке, но их продукция дорогая, и много подделок. У ИЭК (IEK), АББ (ABB) цены не такие высокие, а вот с нм проблем больше. В этом случае лучше не связываться с неизвестными производителями, так как зачастую они просто неработоспособны.

Выбор на самом деле не так уж мал и даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, отличающихся по цене, причем существенно. Чтобы понять разницу, нужно внимательно смотреть характеристики. Каждый из них влияет на цену, поэтому внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, особых сложностей нет. В большинстве случаев он монтируется на динрейку. Для этого существуют специальные выступы, удерживающие устройство на месте.

Крепление Dinrake

Электрическое соединение

Дифавтомат подключается к сети изолированными проводами. Сечение подбирается исходя из номинала. Обычно линия (электроснабжение) подключается к верхним розеткам — они подписаны нечетными цифрами, нагрузка — в нижние — подписаны четными цифрами. Поскольку к дифференциальному автомату подключены и фаза, и ноль, чтобы не перепутать, розетки для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно находится на корпусе

В некоторых линиях можно подключать линию как к верхнему, так и к нижнему гнезду. Пример такого устройства показан на фото выше (слева). В этом случае нумерация записывается на схеме через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это означает, что не имеет значения, подключена ли линия сверху или снизу.

Подключение дифавтомата на щите

Перед подключением линии с проводов снимается изоляция на расстоянии примерно 8-10 мм от края. На нужной клемме слегка ослабить фиксирующий винт, вставить проводник, затянуть винт с достаточно большим усилием. Затем несколько раз дергают за провод, чтобы убедиться в нормальном контакте.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность монтажа. Сначала тестируем сам блок. Для этого есть специальная кнопка с надписью «Тест» или просто буква Т. После того, как переключатели были приведены в рабочее состояние, нажимаем эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, поэтому мы проверили работу дифавтомата. Если ответа не последовало, нужно проверить правильность подключения, если все правильно, устройство неисправно

Если дифавтомат сработал при нажатии кнопки «Т», то он исправен

Дальнейшее тестирование — подключение простой нагрузки к каждой розетке. Это позволит проверить правильность подключения групп розеток. И последний — попеременное включение бытовых приборов, к которым подключены отдельные линии электропередач.

Схема

При разработке схемы электропроводки в квартире или доме вариантов может быть много. Они могут отличаться удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, которые требуют минимум затрат. Обычно они реализуются в небольших сетях. Например, на дачах, в небольших квартирах с небольшим количеством бытовой техники. В большинстве случаев приходится устанавливать большое количество устройств, обеспечивающих сохранность электропроводки и защищающих людей от поражения электрическим током.

Схемы бывают разного уровня сложности

Простая схема

Не всегда есть смысл устанавливать большое количество защитных устройств. Например, на дачном участке, где розеток и освещения всего несколько, достаточно поставить в подъезде всего один дифавтомат, от которого через автоматы будут идти отдельные линии к группам потребителей – розеткам и освещению.

Простая схема подключения дифавтомата к малой сети

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. Света не будет, пока не будут выяснены и устранены причины.

Улучшенная защита

Как уже было сказано, некоторые дифавтоматы ставятся на «мокрые» группы. К ним относятся кухня, санузел, наружное освещение, бытовая техника, использующая воду (кроме стиральной машины). Такой способ построения системы обеспечивает более высокую степень безопасности и лучше защищает проводку, оборудование и людей.

Более сложная и надежная схема: подключение дифавтомата к каждому потенциально опасному устройству

Реализация данного способа подключения потребует больших материальных затрат, но система будет работать более надежно и стабильно. Так как при срабатывании одного из защитных устройств остальные останутся в рабочем состоянии. Это подключение дифавтомата используется в большинстве квартир и в небольших домах.

Схемы селективные

В разветвленных сетях электроснабжения возникает необходимость усложнения и удорожания системы. В этом варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее у каждой группы свой автомат, а при необходимости они устанавливаются и на отдельных потребителях. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При такой конструкции системы при срабатывании одного из линейных устройств все остальные останутся в работе, так как входной дифференциальный выключатель имеет задержку срабатывания.



Основные ошибки при подключении дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то было сделано не так. Существует несколько распространенных ошибок, возникающих при самостоятельной сборке щита:

• Защитный нулевой (земля) и рабочий нулевой (нейтраль) провода где-то совмещены. При такой ошибке дифавтомат вообще не включается — рычаги не зафиксированы в верхнем положении. Придется искать, где сочетаются или перепутались «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на расположенные ниже автоматы берется не с выхода устройства, а непосредственно с нулевой шины. При этом автоматические выключатели находятся в рабочем положении, но при попытке подключения нагрузки моментально отключаются.
• С выхода дифавтомата ноль не подается на нагрузку, а возвращается обратно на шину. Ноль для нагрузки также берется с шины. При этом автоматические выключатели находятся в рабочем положении, но кнопка «Тест» не работает и при попытке включения нагрузки происходит отключение.
• Нарушено нулевое соединение. От нулевой шины провод должен идти на соответствующий ввод, обозначенный буквой N, который находится вверху, а не внизу. От нижней нулевой клеммы провод должен идти на нагрузку. Симптомы аналогичные: прерыватели включены, «Тест» не работает, при подключении нагрузки срабатывает.
