Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

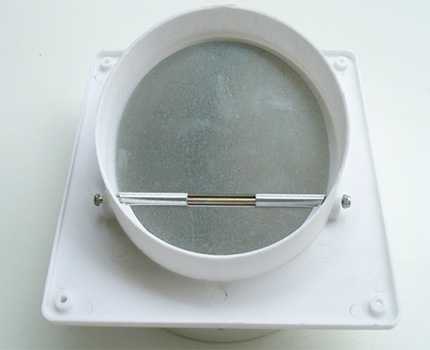

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

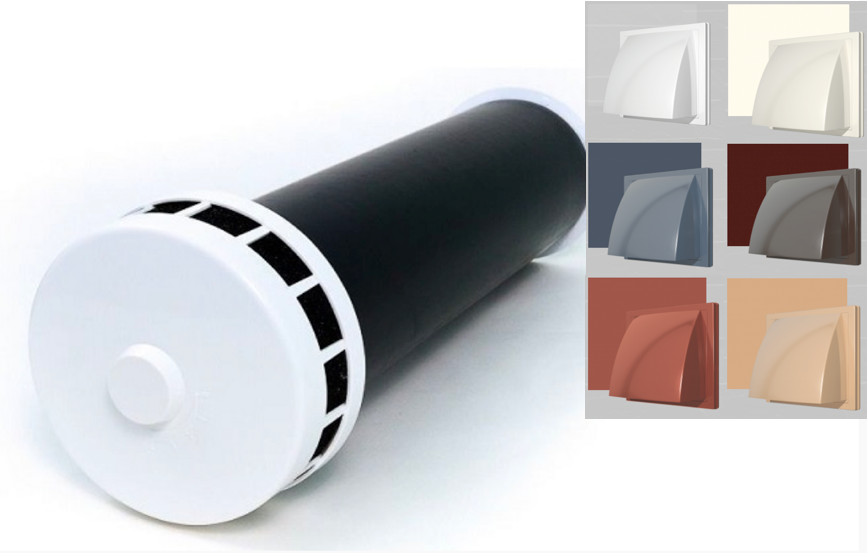

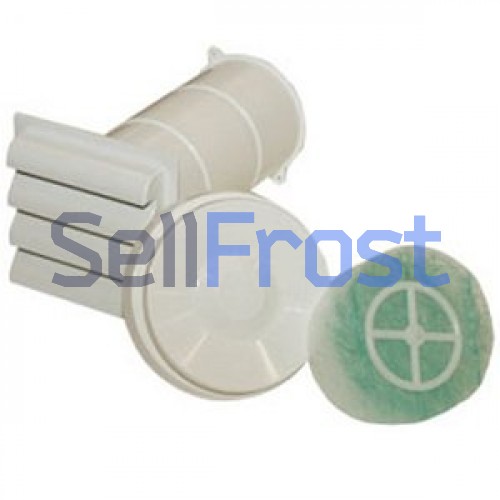

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

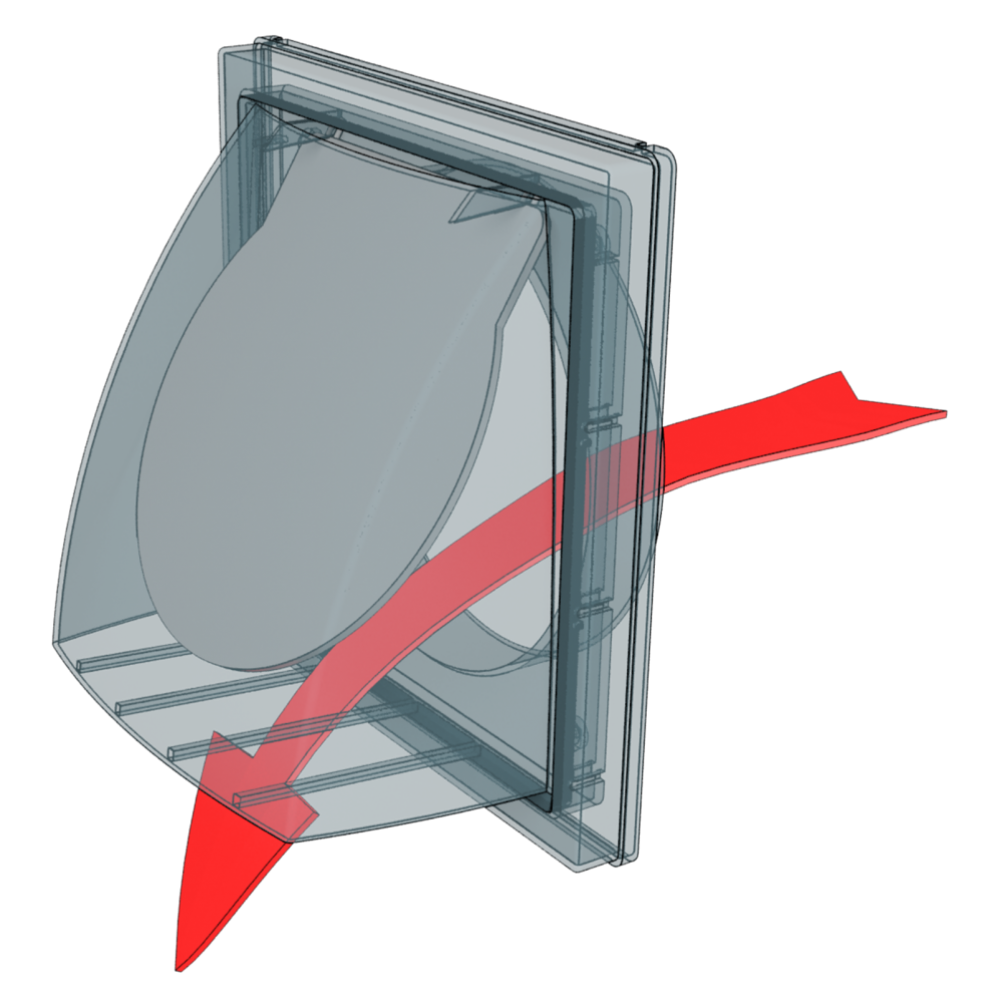

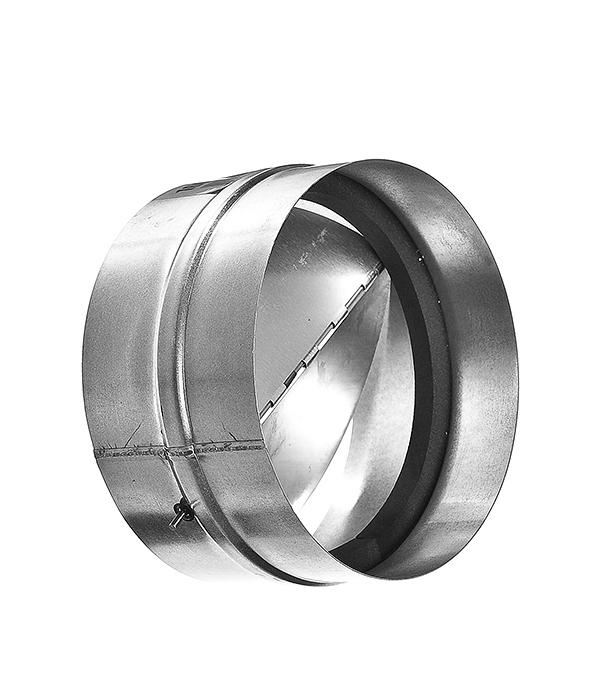

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

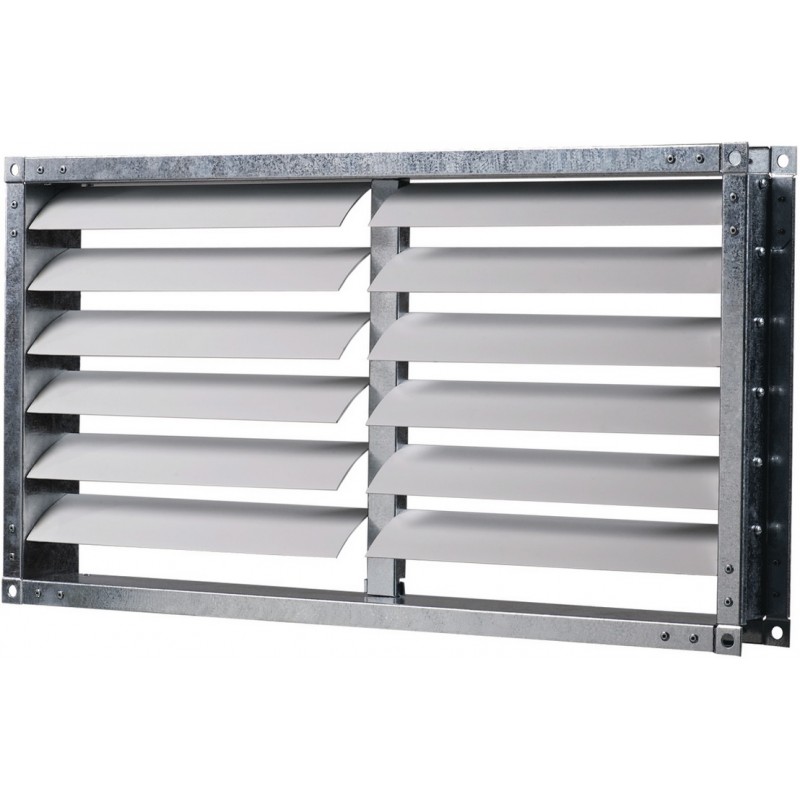

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод.  Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные - Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

  • Материал (пластик, оцинкованная сталь).
  • Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.
  • Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.
  • Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.
  • Конструкция (лепестковый, гравитационный).
  • Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

    Гравитационный клапан

    Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

    Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

    Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

    Качественные гравитационные клапаны на выгодных условиях

    В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

    Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

    вытяжка на кухне и монтаж

    Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

    Что такое обратный клапан и его назначение в вентиляции?

    Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

    В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

    С обратной тягой нужно бороться по следующим причинам:

    • поступление неприятных запахов из помещений соседей;
    • поступающий холодный воздух может уменьшать температуру в помещении;
    • воздушные массы гасят котел;
    • продукты горения по дымовой трубе могут попадать обратно в комнату.
    Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
    Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

    Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

    Устройство и принцип работы

    Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

    Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

    Виды обратных клапанов

    По способу открывания все клапанные механизмы делятся на следующие виды:

    1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
    2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
    3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
    Гравитационный одностворчатый

    Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

    Рекомендуем к прочтению:

    При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

    Есть два варианта одностворчатых гравитационных клапанов:

    • ось фиксации створки смещается относительно центральной оси канала;
    • снаружи или внутри прибора устанавливается специальный противовес.

    Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

    Пружинный двухстворчатый

    Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

    Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

    Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
    Мембранный

    В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

    При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

    Многостворчатый

    Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

    Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

    Рекомендуем к прочтению:

    Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

    Где устанавливается обратный клапан?

    Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

    При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

    1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
    2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

    Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

    Установка в общей вентиляции

    Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

    В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

    Установка в кухонной вытяжке

    Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

    Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

    Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

    Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

    Gravity - Сообщество разработчиков клапанов

    Gravity в Source измеряется в единицах в секунду 2 . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

    Функции C ++

    VP Физика
    void physenv-> SetGravity (Vector & gravityVector)
    Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.
    void IPhysicsObject :: EnableGravity (bool enable)
    Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.
    Сделать: Есть ли способ установить множитель силы тяжести?
    QPhysics
    void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)
    Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).
    void CGameMovement :: AddGravity ()
    То же, что и выше, но для плееров.
    void CBaseEntity :: SetGravity (плавающая гравитация)
    Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

    См. Также

    .

    100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

    Односторонний клапан дегазации - их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

    В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

    с фильтром

    Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

    Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

    Для 250 г или 1/2 фунта есть 2 размера:

    Больше цветов

    Без застежки-молнии

    Использование

    Прочие

    .

    назначение, виды, установка.

    Как сделать своими руками

    Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

    Для чего нужен обратный клапан



    Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

    Основными причинами, при наличии которых следует установить обратный клапан, являются:

    • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
    • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
    • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
    • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
    • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

    Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

    Виды обратных клапанов для вентиляции

    Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

    • Пластика.
    • Тонкой оцинкованной стали.
    • Комбинированных материалов – стали и пластмассы.

    Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

    Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

    В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

    В зависимости от конструкции, обратные клапаны для вентиляции бывают:

    1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
    2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
    3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
    4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

    Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

    Как правильно выбрать обратный клапан

    Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

    • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
    • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
    • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
    • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

    Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

    Рекомендации по установке устройства

    При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

    Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

    Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

    Видео:

    Видео:

    Как сделать обратный клапан своими руками

    Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

    Процесс изготовления состоит из последовательного выполнения алгоритма действий:

    1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
    2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
    3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
    4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
    5. Просверлить в решетке отверстия для крепления к стене.
    6. Установить решетку в отдушину и закрепить.

    Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

    При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

    Видео:

    Гравитационные и обратные клапаны | Инженеришка.Ру | enginerishka.ru

    Створки этих клапанов закры­вшегося под действием силы тя­жести (гравитационной силы). Створка устанавливается под таким углом, при котором моменты сил давления и силы тяжести равны.

    Для того, что бы створка легче открывалась, ее изготавливают из легкого материала (тонколистовой алюминий или пластмасса). Для увеличения аэродинамических сил створку удлиняют. В этих действиях должен быть разумный предел, поскольку очень легкую створку может открыть даже небольшой перепад давлений.

    Гравитационный клапан может устанавливаться в ограниченном количестве положений:

    • вертикально, при этом створки, опускаясь под действием силы тяжести, закрываются;

    • горизонтально, при этом створки открываются вверх.

    В этом случае створки могут по действием потока перевалиться через верхнюю точку и обратную сторону, тогда створка уже не сможет закрыться. Чтобы предотвратить такую воз­можность, в горизонтальных кла­панах ставят ограничитель подъ­ема створок — горизонтальный пруток, не позволяющий по­вернуться створке на 90° вверх.

    Из конструкции и принципа действия гравитационного кла­пана следует, что его невозможно плотно прикрыть, всегда будут небольшие про­течки. С гравитационными клапанами иногда возникают аэродинамические проблемы: если рабочая точка вентилятора выбрана не очень удачно и вентиля­тор работает в срывном режиме, то поток в вентиляционной системе может со­вершать колебания во времени. При этом створки гравитационного клапана так­же могут начать колебаться и ударяться друг о друга.

    Обратные клапаны

    В отличие от гравитационных, обратные клапаны могут работать при раз­ных положениях в пространстве. Створка удерживается в закрытом состоянии принуди­тельно: с помощью пружины или регулируемого противовеса, висящего снару­жи клапана на рычаге. Вся система требует аккуратной настройки, поскольку усилие открывания определяется жесткостью пружины или массой и рычагом установки противовеса. При неудачной настройке могут быть относительно большие потери давления на клапане, требуемые для удержания его в откры­том состоянии. Это значит, что возникнет необходимость увеличить давление вентилятора с соответствующими дополнительными затратами мощности и до­полнительным шумом вентилятора и клапана.

    Клапаны и заслонки | Вентиляция / Сантехника в Екатеринбурге и Тюмени



    Дроссель — клапан круглый





    Применение

    Воздушная заслонка для регулирования расхода воздуха в вентиляционных каналах круглого сечения. Совместима с воздуховодами диаметром  100, 125, 160, 200, 250, 315 мм.

    Конструкция

    Корпус и поворотная пластина изготовлены из оцинкованной стали. Клапан снабжен рычагом с металлической рукояткой и стопором для фиксации положения. В закрытом положении в клапане остается около 10% свободного живого сечения. Для герметичного соединения с воздуховодами заслонки снабжены резиновыми уплотнителями.

    Монтаж

    Заслонка предназначена для соединения с круглыми воздуховодами соответствующего сечения.



    Обратный клапан круглый серии КОМ





    Применение

    Обратный клапан с подпружиненными пластинами предназначен для перекрытия воздушного потока в круглых воздуховодах и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Пластины клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной. Совместима с воздуховодами диаметром 100, 125, 150, 200, 250, 315 мм.

    Конструкция

    Корпус клапана изготовлен из оцинкованной стали, две подпружиненные пластины изготовлены из листового алюминия.

    Модификации

    КОМу – клапан со специальным уплотнителем из микропористой резины для уменьшения шума при работе клапана и обеспечения дополнительной герметичности.

    Монтаж

    Клапан предназначен для соединения с круглыми воздуховодами вентиляционных систем соответствующего диаметра. Поворотная ось клапана должна быть расположена вертикально. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.



    Обратный клапан круглый серии СКЦ





    Применение

    Обратный клапан с подпружиненными пластинами предназначен для перекрытия воздушного потока в круглых воздуховодах и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Пластины клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной. Совместима с воздуховодами диаметром 100, 125, 150, 160, 200, 250, 315 мм.

    Конструкция

    Корпус клапана изготовлен из оцинкованной стали, две подпружиненные пластины изготовлены из листового алюминия.

    Модификации

    КОМу – клапан со специальным уплотнителем из микропористой резины для уменьшения шума при работе клапана и обеспечения дополнительной герметичности.

    Монтаж

    Клапан предназначен для соединения с круглыми воздуховодами вентиляционных систем соответствующего диаметра. Поворотная ось клапана может быть расположена вертикально или горизонтально. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.



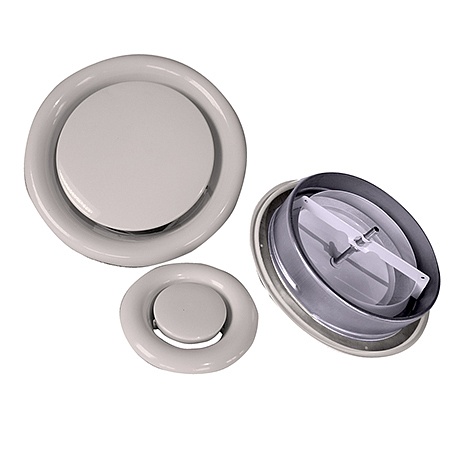

    Обратный клапан круглый серии КО





    Применение
    • Для предотвращения обратного потока воздуха.
    • Не препятствует пассивной вентиляции в помещении.
    • Для бытовых вентиляторов серии ВЕНТС М, М1, Д, С, М3, Х, Х1, ЛД, ЛД Фреш тайм, Силента-М, Силента-С, Модерн, Витро стар, З стар, Х стар.
    • Предназначен для вентиляторов диаметром 100, 125 и 150 мм.
    Конструкция
    • Корпус выполнен из АБС пластика , а мембрана из специального легкого полимера.
    Монтаж
    • Обратный клапан устанавливается на вентилятор при помощи специальных креплений предусмотренных на патрубке вентилятора.



    Обратный клапан круглый серии ОК







    Применение
    • Для предотвращения обратного потока воздуха.
    • Не препятствует пассивной вентиляции в помещении.
    • Для бытовых вентиляторов серии ERA, STANDARD, COMFORT, FAVORIT, AURA, SLIM.
    • Предназначен для вентиляторов диаметром 100, 125 мм.
    Конструкция
    • Корпус и две подпружиненные пластины выполнены из АБС пластика.
    Монтаж
    • Обратный клапан устанавливается на вентилятор при помощи специальных креплений предусмотренных на патрубке вентилятора.



    Выход стенной вытяжной с обратным фланцем серии КФВ





    Применение
    • Для предотвращения обратного потока воздуха.
    • Не препятствует пассивной вентиляции в помещении.
    • Совместим с воздуховодами  диаметром 100, 125, 160 мм.
    Конструкция
    • Корпус и пластина выполнены из АБС пластика.
    Монтаж
    • Выход монтируется к наружной стене при помощи шурупов и стыкуется с воздуховодом при помощи фланца соответствующего диаметра.



    Дроссель — клапан прямоугольный серии КОМ1





    Применение

    Гравитационный обратный клапан предназначен для перекрытия воздушного потока в прямоугольных воздуховодах и предотвращения движения воздуха в обратном направлении при выключенном вентиляторе. Пластина клапана открывается давлением, создаваемым потоком воздуха.

    Конструкция

    Корпус и поворотная пластина изготовлены из оцинкованной листовой стали. Пластина клапана открывается под действием потока воздуха и закрывается при прекращении подачи воздуха.

    Рукоятка клапана снабжена противовесом, при помощи которого можно отрегулировать чувствительность открытия-закрытия клапана.

    Монтаж

    Клапан предназначен для горизонтального монтажа и соединения с прямоугольными воздуховодами вентиляционных систем.

    Пластина должна самостоятельно закрываться под собственным весом. При размещении клапана в системе вентиляции необходимо учитывать направление потока воздуха.



    Дроссель — клапан прямоугольный серии КР





    Применение

    Воздушная заслонка для регулирования расхода воздуха в вентиляционных каналах прямоугольного сечения.

    Конструкция

    Корпус и поворотная пластина изготовлены из оцинкованной стали. Клапан снабжен рычагом с металлической рукояткой и стопором для фиксации положения при помощи барашкового болта.

    Монтаж

    Заслонка предназначена для горизонтального монтажа с прямоугольными воздуховодами и закрепления при помощи фланцевого соединения.

    Торцевые фланцы крепятся к ответным фланцам воздуховодов или других агрегатов вентиляционной системы.

    Крепление осуществляется при помощи оцинкованных болтов и скоб.



    Обратный клапан прямоугольный серии КГ





    Применение

    Клапан гравитационный предназначен для автоматического перекрытия воздушного потока в прямоугольных воздуховодах при отключении вентилятора и имеет гравитационный тип действия.

    Конструкция

    Корпус клапана изготовлен из оцинкованной стали. Клапан оснащен легкими гравитационными пластинами из пластика, находящихся на поворотных осях, встроенных во внешнюю рамку.

    Пластины клапана открываются под действием потока воздуха и автоматически закрываются при прекращении подачи воздуха.

    Монтаж

    Клапан предназначен для горизонтального монтажа в прямоугольные воздуховоды. Пластины должны самостоятельно закрываться под собственным весом. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.



    Обратный клапан круглый серии КГ





    Применение

    Клапан гравитационный предназначен для автоматического перекрытия воздушного потока в круглых воздуховодах при отключении вентилятора и имеет гравитационный тип действия.

    Конструкция

    Корпус клапана изготовлен из оцинкованной стали. Клапан оснащен легкими гравитационными пластинами из пластика, находящихся на поворотных осях, встроенных во внешнюю рамку.

    Пластины клапана открываются под действием потока воздуха и автоматически закрываются при прекращении подачи воздуха.

    Монтаж

    Клапан предназначен для горизонтального монтажа и соединения с круглыми воздуховодами.

    Пластины должны самостоятельно закрываться под собственным весом. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.



    Обратный клапан круглый серии ККВ





    Применение

    Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Используется для монтажа вентиляторов серий ВКВ, ВКГ, ВКВ ЕС, ВКГ ЕС.

    Конструкция

    Корпус и поворотная пластина изготовлены из оцинкованной листовой стали. Пластина клапана открывается под действием потока воздуха и автоматически возвращается в исходное положение при прекращении подачи воздуха. Обратный клапан имеет гравитационный тип действия.

    Монтаж

    Монтаж в систему вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб. Устанавливается только в вертикальные вытяжные воздуховоды(отсутствует пружина).



    Клапаны в Казани

    Обратные и гравитационные клапаны предназначены для автоматического перекрытия сечения воздуховодов и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции.

    • Клапан противопожарный предупреждает распространение дыма и огня через воздуховоды систем вентиляции и кондиционирования воздуха при пожаре. Устанавливается в проходах вентиляционных каналов, проходящих через противопожарные стены и потолки. Размерный ряд от Ø100 до Ø200 мм.

    • Нормально закрытые противопожарные клапаны КПДУ с пределом огнестойкости 180 минут при температуре дыма 6000С предназначены для применения в системах противодымной защиты зданий и сооружений различного назначения с целью удаления продуктов горения из помещений поэтажных коридоров, холлов, тамбуров и т.п.

    • Клапан гравитационный предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и имеет гравитационный тип действия.

    • Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Используется для монтажа вентиляторов серий ВКВ,ВКГ, ВКВ ЕС, ВКГ ЕС.

    • Обратный клапан предназначен для бытовых вентиляторов серии ВЕНТС М, М1, Д, С, М3, Х, Х1, ЛД, ЛД Фреш тайм, Силента-М, Силента-С, Модерн, Витро стар, З стар, Х стар.

    • Обратный клапан с подпружиненными лопастями предназначен для автоматического перекрывания круглых воздуховодов и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции.

    • Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и имеет гравитационный тип действия.

    • Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и имеет гравитационный тип действия.

    Проблема с заправкой топливного бака. Работа вентиляции топливного бака и ошибки допускаемые при ее диагностике.

    Введение:



    Честно говоря думал, что придется поднимать эту тему, ведь сама система известна с 90 –ых годов, и основные принципы ее работы то же. Однако обращений становится со временем все больше, а понимания сути проблемы, увы, меньше. )) Набрав в поиске "нормы токсичности, вентиляция топливного бака" был слегка удивлен недостаточным объемом информации, не классифицированной и чаще имеющий частный порядок по конкретной марке, достаточно много и просто информации не соответствующей действительности.



    Ну например на форуме passat-b5 народ продолжает доходить до истины «опытным путем» (если кому интересно почитать, найдите там тему "Диагностический насос системы вентиляции топливных паров")



    По моему разумению не правильно то, что этот момент не охвачен на просторах интернета. Как показывает практика, выход из строя системы вентиляции топливного бака приносит неприятности владельцам далеко не только немецких машин... Лень рассматривать этот вопрос отдельно преследовала и Вашего покорного слугу до последнего, однако все имеет меру терпения как выяснилось. ))



    Часть 1 . Дела заправочные:



    Невозможность заправить топливный бак (отщелкивает пистолет ) встречается очень часто и на абсолютно разных машинах с бензиновым (в основном) ДВС, она является ресурсной, т.е. при достижении определенного пробега неминуемо посещает автовладельца (речь идет о автовладельце автомобиля выпущенного для американского рынка). К сожалению, при решении этой проблемы почему-то забывают о конструкции самой системы вентиляции топливного бака, и самое главное, о разделении внутри самой системы на подсистемы, а именно: рабочую, диагностическую, систему безопасности (если так можно назвать гравитационный клапан) и собственно саму систему вентиляции (сообщения с атмосферой). При этом проверяются те подсистемы, которые к самой проблеме (заправке собственно) отношения не имеют.



    Начнем издалека - начиная с 90-х годов в системе вентиляции топливных паров бензиновых моторов, были применены изначально две схемы, это схема вентиляции согласно европейским стандартам токсичности Евро 2 и 3 (напоминаю, действия этих стандартов закончилось в 2005 году) и схема вентиляции, одобренная Управлением по защите окружающей среды США (ЕРА). Поскольку нормы токсичности выброса вредных веществ (а это не только ОГ!) ужесточились и в Европе, полагаю надо знать определенные аспекты конструкции и работы обоих систем. К сожалению по данной системе немцы решили не выпускать отдельное пособие по самообучению (SSP) считая, что необходимой информации в ремонтной литературе (ELSA) вполне достаточно. Если касаться европейской системы вентиляции топливного бака (увидите далее) это вполне обоснованное решение, а вот относительно американской, к сожалению, наблюдая работу диагностов сервисов заключаю, что информации по работе компонентов сильно не хватает, ситуация усугубляется еще и тем, что и в «ЭЛЬЗЕ» крайне мало информации по машинам выпущенным для американского рынка. Т.е. сложности не только в диагностике, но даже в понимании элементарной работы компонентов возникают достаточно часто. Давайте разбираться…



    Для начала сразу расставим точки над «i». Что бы отделить зерна от Интернетных «плевел». ))) Поскольку существует мнение, что бачок адсорбера конденсирует топливо из топливных паров и возвращает обратно в топливный бак, да-да есть и такие. )



    Возьмем самую раннюю и простую систему вентиляции топливного бака:





    А теперь, наконец, перейдем к делу. )) Возьмем обе системы на примере Ауди ТТ 2002 г европейской и американской сборки и рассмотрим их сначала  со стороны собственно заправки топливного бака. Почему Audi TT? Во-первых потому , что попался шикарный «экземпляр» после диагностики которого эмоции стали перехлестывать и собственно они и стали толчком к написанию этого материала )) А во –вторых у конкретной модели есть полный ремонтный материал в ELSA как для американской , так и для европейской системы вентиляции топливного бака. Итак начнем с конца, а именно с заливной горловины. )))



    а) Европейцы - полет нормальный.



    Стандартная заливная горловина выглядит вот так:





    Соответственно бачек адсорбера в этой системе имеет упрощенную конструкцию:





    Как уже писал, сложности при заправке при такой организации системы вентиляции топливного бака практически не возникают, а как у нас дела обстоят с «заокеанскими товарищами»?



    б) Американцы - экология прежде всего!



    Горловина у них выглядит вот так:





    Внешне - перемудрили, давайте разбираться:





    Похоже горловиной топливного бака дело не обойдется))





    Трубок многовато конечно, дополнительных элементов, )) но до сих пор до причины плохой заправки топливного бака мы не дошли:



    Рассмотрим функционирование системы в целом:





    Ну а теперь мы дошли до практических занятий, машина та же и проблема описана.
    Но... Теперь я думаю Вы оцените состояние. )) При желании обнаружить адсорбер ,получили вот это:





    Непонятная конструкция снизу выглядит как кусок рекламного щита, причем по сочетанию букв похоже на польскую «сборку» ))







    Ситуация в принципе понятна, на машинах с полным приводом из –за близкого расстояния тяги стабилизатора поперечной устойчивости бачек (см .стрелку на фото) адсорбера значительно выдается в нишу запасного колеса , очевидно решили «прикупить» места )). А что с трубками тогда?

    Очень просто …



    Т.е. просто заглушили и входную трубку, рабочую и диагностическую систему.



    Смешно и грустно одновременно, особенно, если учесть, что все это «хозяйство» расположено под термоизоляционным кожухом и глушителем выхлопной системы, т.е. в недоступном осмотру месте и разумеется многочисленные диагностики «удобных» элементов (догадаетесь сами каких позже) к результату, собственно, не привели ,а ведь сервисы (про ОД я не говорю)) эти были официальными партнерами хорошо известных автомобильных форумов. Ладно к решению этой головоломки мы еще вернемся, этот случай не показательный.



    А что происходит, когда штатный бачек целый и невредимый, а шланги подходящие к элементам герметичны? Обычно вот что:







    Обратите внимание секции отвечающие за работу рабочей системы выглядят как новые, а та секция которая непосредственно общается с атмосферой (диагностический контур) сильно загрязнена и продувается с трудом, а это значит из–за противодавления постоянно срабатывает клапан заправочного пистолета на отсечку топлива (( .. Материал закрывающий стакан с гранулированным углем обычно представляет собой мембрану или фильтрующий элемент в несколько слоев .

    В этом месте  пойдет речь о мульти бренде, т.е. независимо от производителя авто, тот концерн, который производит автомобили для американского рынка, невольно следует правилу описанному далее.

    Независимо от конструкции адсорбера, выполнен-ли отсек диагностической линии с углем отдельно от общего корпуса бачка адсорбера (Ауди А4 к примеру ) или интегрирован в него непосредственно, всегда на пути выхода топливных паров в атмосферу будет такая мембрана с малой пропускной способностью и именно из-за нее мы испытываем проблемы с заправкой (ее либо удаляют или меняют бачек в сборе, второй вариант, как по мне, слишком дорогостоящий, особенно учитывая состояние остальных секций. Прошу запомнить это простое правило обладателям заокеанских машин. Теперь вернемся к конкретному случаю (ТТ) и завершим разговор о заправке.  В описанном случае решение проблемы штатным путем получается слишком дорогим, ведь помимо бачка адсорбера (заказ месяц, стоимость около 25 000 р) необходимо было восстанавливать жгут дополнительно клапана, сам фильтр и клапан, кроме этого нужно было приобрести шланги, они были просто обрезаны ,а меняются они только комплектом. Было принято решение временно блокировать рабочую систему, обеспечивая нормальную заправку бака, в связи с этим был установлен тройник (а точнее пока двойник).





    В дальнейшем, для восстановления нормальной работы и учитывая то, что местоположение диагностического насоса (в крыле) и европейского бачка - адсорбера (в моторном отсеке) не конфликтует между собой (а это, увы, далеко не всегда так бывает) будем устанавливать бачок-адсорбер и подключать к системе. Но это, как понимаете, уже совсем другая история.



    Часть2. Диагностика или «Что ему еще надо?»



    Я уже писал, что система вентиляции топливного бака в плане диагностики, в отличии от заправки топливного бака устойчиво выбивает из колеи владельца, причем эта проблема известна от «начала времен»)). Этот процесс «успешен» как для обладателей европейцев, так и для владельцев американских машин, разница заключается в добавлении ошибок касающихся диагностической системы. Разберем по порядку.



    А) Европеец. Ненавистный клапан щелкает, но не работает?



    Разберем состав рабочей системы вентиляции топливного бака на примере 1.8 Tsi 2009.





    Как видим система, в общем-то, простая, но доступ к ней сложный, поскольку расположен комбинированный клапан под впускным коллектором.





    Чаще всего при диагностике ЭБУ ДВС по этой системе нас ждет неисправность в виде «выхода пропускной способности системы вентиляции топливного бака за установленный диапазон». Причем, если запустить тест исполнительных элементов - электромагнитный клапан будет щелкать)), более того если провести тест по Риднесс-кодам (Тест готовности), то в части проверки работы вентиляции топливного бака он вполне может пройти без проблем, ну и разумеется ошибка легко сотрется и некоторое время беспокоить не будет, дальше вполне устойчиво зажигается «чек» с повторением. Кроме того, помните, Азаклинивание клапана N80, может привести к тому, что на горячем моторе, после заправки топливом могут возникнуть с устойчивостью запуска (активное перемешивание слоев топлива приводят к повышению количества топливных паров, которые в свою очередь при заклинивающем клапане приводят к сильному (хоть и временному) переобогащению топливной смеси на Х.Х. при пуске.)



    Интересно, что в официальном TPL (решении технических проблем), если касаться конкретно, скажем 1.8 / 2/0 TSi, сначала предполагалась стандартная замена самого клапана (N80), а потом к клапану добавилась рекомендация по замене комбинированного обратного клапана с трубками.  На последующих моторах (причем не только 1.8 TSi) это клапан (механический) из трубки исчез, а трубка «срослась» с электроклапаном в единое целое))



    Т.е. предполагаю «чек» без причины явно следует не только из-за конструкции самого клапана N80.))



    Надо добавить следующее, все вышеперечисленное справедливо и для американской системы вентиляции топливного бака, с той только разницей, что неплотное прилегание клапана как раз может и вызвать собственно не герметичность и «утечку» которая заботливо будет Вас информировать ненавистной « мясорубкой» на комбинации)). Итак, вперед к новым заокеанским горизонтам)).



    Б) Американская система - Добавим перцу



    Вспоминаем систему вентиляции американских автомобилей.





    Конкретно в нашем случае (ТТ 2003г) диагностический насос находится под правым подкрылком(на некоторых машинах он установлен за задними подкрылками) и выглядит стандартно.





    Его задача проверять герметичность рабочей системы вентиляции топливного бака (т. е. контура с клапаном N80, топливный бак и т.д.) диагностика происходит через определенные промежутки времени, с условием работающего мотора, и вот тут появляется непонятные термины:

    «малая утечка», «большая утечка», так что это значит? Как возникают эти ошибки? Посмотрим.





    Обратите внимание диагностика штатно ВСЕГДА активизируется после запуска мотора, т.е. если Вы не прикрутили плотно пробку после заправки, вскоре ожидайте «радости» в виде чека непременно)) Однако есть определенное сочетание обстоятельств, и об этом надо помнить, когда по показаниям параметров ДВС и комбинации внутренних ошибок, проверка активизируется и во время поездки, и именно поэтому то мы получаем «чек» во время заправки при работающем ДВС, то нет. Лучше все-таки на американцах, по моему мнению, ДВС во время заправки выключать))



    Заключение:


    Хочется отметить особенно, что выше представленный материал в данном случае касается далеко не только немецких автомобилей, например проблемы с диагностикой герметичности вентиляции топливного бака и перечисленные неисправности вполне подходят для автомобилей разных марок, с одним условием они произведены для американского рынка или соответствуют стандарту евро 5.  Надеюсь материал будет полезен и сэкономит Ваши расходы в дальнейшем.

    Денис Карпов



    Как поставить обратный клапан на вентиляцию

    Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

    Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

    Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

    Причины возникновения обратной тяги

    Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

    Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

    Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

    Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

    Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

    Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

    В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

    Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

    Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

    В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

    Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

    Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

    Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

    Типы исполнения обратного клапана

    В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

    Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

    Тип #1 — одностворчатый гравитационного действия

    Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

    При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

    Существует два способа исполнения такой конструкции:

    • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
    • наличие противовеса, расположенного внутри или снаружи устройства.

    С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

    Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

    Тип #2 — двустворчатый с использованием пружин

    Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

    Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

    Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

    Тип #3 — жалюзи на вентиляционную решетку

    Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

    Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

    Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

    Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

    Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

    Тип #4 — гибкая мембрана

    Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

    В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

    Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

    Особенности самостоятельного изготовления

    Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

    Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

    Особенное внимание нужно уделить следующим моментам:

    • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
    • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

    Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

    Правила размещения и монтажа

    Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

    Местоположение клапана в вентиляционной системе

    Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

    Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

    1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
    2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

    Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

    При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

    Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

    Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

    Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

    Нюансы установки и обслуживания

    Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

    В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

    • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
    • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

    Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

    Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

    Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

    В этом случае возникает две проблемы:

    • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
    • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

    В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

    Выводы и полезное видео по теме

    Монтаж клапана в вентиляционную решетку стандартных размеров:

    Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

    Изготовление мембранного клапана:

    Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

    Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

    Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

    Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

    Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

    Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

    Причины возникновения обратной тяги

    Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

    Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

    Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

    Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

    Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

    Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

    В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

    Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

    Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

    В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

    Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

    Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

    Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

    Типы исполнения обратного клапана

    В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

    Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

    Тип #1 — одностворчатый гравитационного действия

    Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

    При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

    Существует два способа исполнения такой конструкции:

    • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
    • наличие противовеса, расположенного внутри или снаружи устройства.

    С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

    Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

    Тип #2 — двустворчатый с использованием пружин

    Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

    Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

    Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

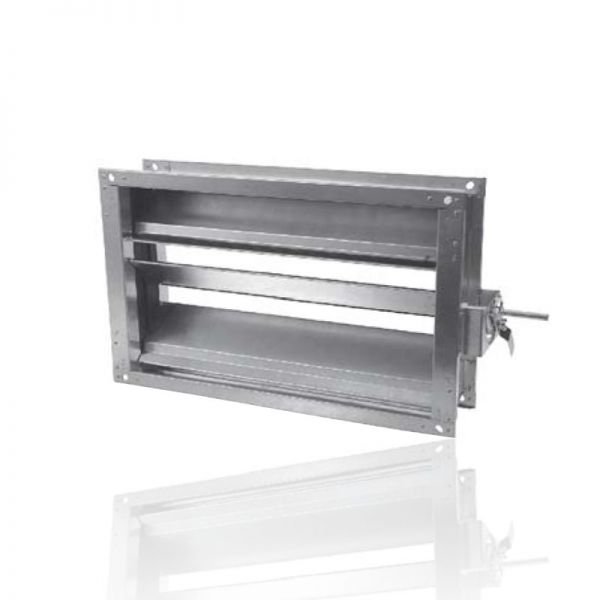

    Тип #3 — жалюзи на вентиляционную решетку

    Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

    Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

    Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

    Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

    Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

    Тип #4 — гибкая мембрана

    Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

    В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

    Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

    Особенности самостоятельного изготовления

    Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

    Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

    Особенное внимание нужно уделить следующим моментам:

    • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
    • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

    Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

    Правила размещения и монтажа

    Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

    Местоположение клапана в вентиляционной системе

    Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

    Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

    1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
    2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

    Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

    При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

    Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

    Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

    Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

    Нюансы установки и обслуживания

    Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

    В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

    • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
    • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

    Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

    Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

    Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

    В этом случае возникает две проблемы:

    • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
    • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

    В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

    Выводы и полезное видео по теме

    Монтаж клапана в вентиляционную решетку стандартных размеров:

    Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

    Изготовление мембранного клапана:

    Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

    Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

    Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

    Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

    Для чего нужен на вентиляции обратный клапан

    При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

    Обратный клапан на вентиляцию нужен для нормальной работы системы

    Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

    Устройство и принцип работы

    Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

    Это обратные клапаны на трубу воздуховода

    На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

    Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

    Неприятности, которые могут возникнуть

    Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

    • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
    • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

    Это самый тихий клапан — эластичная мембрана, но не слишком надежный

  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
  • Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

    Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

    Обратный клапан на вентиляцию делают из пластика и металла

    Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

    Способ открывания

    Открываются обратные клапаны могут по-разному:

    • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
    • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
    • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

    Кроме механических, есть с ручным открыванием и электромеханическим

    Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

    Если вытяжка выведена на улицу через стену

    Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

    Формы механических клапанов

    В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

    Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

      С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

    Виды заслонок на обратном клапане для вентиляции

    Мембранный клапан выглядит таким подвижным

    Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    Различий между клапанами дегазации и клапанами выпуска воздуха

    Различия клапанов дегазации и клапанами выпуска воздуха



    Воздух или любой другой газ - друг и враг в системе трубопроводов с жидкостью под давлением. С одной стороны, разработчик системы должен обеспечить поступление воздуха в резервуар, чтобы предотвратить взрыв, когда резервуар опорожняется. Кроме того, иногда требуется воздух, чтобы предотвратить сифонирование под действием силы тяжести.С другой стороны, увлеченный воздух снижает эффективность насоса. И как только он выходит из газа, воздух создает сужения, которые могут привести к гидроударам, пульсации, мертвому напору ... даже к катастрофическому отказу насоса.

    В прошлом инженеры полагались на смеси стояков и различных ручных или автоматических запорных клапанов, чтобы справиться с воздухом в системах трубопроводов. Немногие работали хорошо; некоторые даже создали дополнительные проблемы. К счастью, современный разработчик систем вооружен рядом клапанов специального назначения для эффективного и легкого управления воздухом.

    Во-первых, рассмотрим клапаны, предназначенные для выпуска воздуха из жидкостной трубопроводной системы.

    Клапан выпуска воздуха - Предназначен для быстрого удаления большого количества воздуха при запуске системы или при заполнении резервуара. Настоящий воздушный выпускной клапан обычно открыт, но закрывается, как только жидкость поднимается в системе, и поднимает поплавок внутри клапана. Клапан позволяет поднимающейся жидкости вытеснять воздух, который естественным образом возникает в системе трубопроводов. Когда жидкость поднимается и достигает давления, выпускной воздушный клапан остается закрытым до тех пор, пока в системе не будет сброшено давление.В зависимости от области применения его следует устанавливать на высоких точках в системе трубопроводов, а также в резервуаре.

    Рассматривая функцию клапана выпуска воздуха, некоторые могут предположить, что клапан сброса давления может соответствовать всем требованиям. Да, предохранительный клапан будет выпускать воздух в предварительно установленной точке давления, но он также будет выпускать драгоценную жидкость - предохранительный клапан не может определить разницу. Кроме того, предохранительный клапан не будет выпускать скопившийся воздух при давлении ниже установленного.В отличие от клапана сброса давления, клапан выпуска воздуха открывается при атмосферном давлении, а затем автоматически закрывается при наличии жидкости.

    Клапан дегазации - Предназначен для периодического удаления остаточных количеств газа по мере его поступления. Как и воздушный выпускной клапан, этот нормально открытый клапан закрывается, когда жидкость поднимается в системе. Но в отличие от клапана выпуска воздуха, клапан дегазации автоматически открывается, когда в клапане поднимаются дополнительные газовые карманы, даже когда система находится под давлением.Когда газ вытесняется, присутствие жидкости закрывает клапан. Отверстие для выпуска воздуха на этом типе клапана значительно меньше, чем у обычного клапана для выпуска воздуха, поэтому он не подходит для быстрого выпуска большого объема воздуха. Имея это в виду, системы, склонные к постоянной дегазации, выиграют от использования как клапана выпуска воздуха, так и клапана дегазации.

    Важно отметить, что дегазирующий клапан не будет «улавливать» или собирать газ, когда он проходит мимо клапана, поэтому он должен быть установлен на проводе в высоких точках трубопровода, где в противном случае газ мог бы собираться естественным образом.Даже миниатюрные дегазирующие клапаны, встроенные в дозирующие насосы, способны удалять только скопившийся газ, но не попавший в жидкость. Во многих случаях требуется дополнительный дегазирующий клапан в другом месте системы.

    На фотографии показано типичное рекомендуемое комбинированное использование клапана выпуска воздуха и клапана дегазации в верхней точке системы трубопроводов. Клапан выпуска воздуха располагается первым на линии слева в этом трубопроводе.

    Вы, возможно, заметили выше, что воздуховыпускные и дегазирующие клапаны обычно имеют «нормально открытую» конструкцию, другими словами, если жидкость не присутствует, они позволяют воздуху проходить в систему трубопроводов. Имея это в виду, может показаться, что эти клапаны могут выполнять функцию прерывателя вакуума. Но клапаны выпуска воздуха и дегазации предназначены специально для удаления воздуха и не так эффективны для втягивания воздуха в систему. Для этой цели лучше подходит нормально закрытый клапан.

    Вакуумный прерыватель - Существует много типов вакуумных прерывателей. Наиболее универсальными и эффективными являются нормально закрытые клапаны, позволяющие воздуху течь только в одном направлении - в резервуар или трубопровод.Вакуумный прерыватель чаще всего используется для предотвращения разрушения резервуара при откачке или сливе жидкости из резервуара. Но ключом к этому клапану является тот факт, что он обычно закрыт и автоматически закрывается, как только в резервуаре восстанавливается атмосферное давление, что предотвращает вытекание паров или вредных жидкостей из резервуара.

    Еще одно популярное применение вакуумного прерывателя - предотвращение сифонирования. При перекачке в трубопровод ниже уровня резервуара поток жидкости часто создает разрежение в трубопроводе, когда насос выключен, что приводит к всасыванию и может перекачать резервуар.При установке прерывателя вакуума на участке трубопровода выше уровня резервуара в условиях вакуума клапан открывается и образуется воздушный карман. Воздушный карман остановит поток жидкости, и, поскольку этот участок трубы теперь находится выше уровня резервуара подачи, он больше не будет откачивать.

    Чтобы резюмировать три клапана как можно проще:

    • Клапаны выпуска воздуха автоматически выпускают большой объем воздуха из резервуара или системы трубопроводов при запуске.
    • Клапаны дегазации непрерывно удаляют следовые количества воздуха из резервуара или системы трубопроводов.
    • Вакуумные выключатели автоматически выпускают большой объем воздуха в резервуар или систему трубопроводов.

    Приложениям нередко требуются все три типа клапанов, чтобы помочь системе работать с максимальной эффективностью. В зависимости от сложности системы и того, насколько она склонна к скоплению воздуха / газа, в некоторых приложениях может потребоваться многократное использование некоторых или всех этих клапанов.

    Щелкните здесь, чтобы вернуться на главную страницу клапанов выпуска воздуха и клапанов дегазации.

    Дополнительная информация:

    Plast-O-Matic Valves, Inc.
    1384 Pompton Avenue
    Сидар-Гроув, Нью-Джерси 07009 США
    Голосовой: (973) 256-3000
    Факс: (973) 256-4745

    Верх страницы

    Авторское право © 2006 Plast-O-Matic Valves, Inc.


    Web Counter

    S&P RCXII Rooftop Gravity Relief Vents

    модель описание обычно отправляет цена КОЛ-ВО
    RCXII06S S&P RCXII06 Вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня $ 91.20
    RCXII06SFS S&P RCXII06 Вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 89,70
    RCXII08S S&P RCXII08 Вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня $ 98,40
    RCXII08SFS S&P RCXII08 Вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня 97,00 $
    RCXII10S S&P RCXII10 разгрузочные / приточные вентиляторы. Без питания. 1-2 дня $ 122,30
    RCXII10SFS S&P RCXII10 разгрузочные / приточные вентиляторы.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 120,90
    RCXII12S S&P RCXII12 вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня 133,20 $
    RCXII12SFS S&P RCXII12 вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня 131,00
    RCXII14S S&P RCXII14 вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня $ 177,30
    RCXII14SFS S&P RCXII14 вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 176.60
    RCXII16S S&P RCXII16 Вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня $ 178,00
    RCXII16SFS S&P RCXII16 Вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 177,30
    RCXII18S S&P RCXII18 вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня 222,90 долл. США
    RCXII18SFS S&P RCXII18 вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 222.20
    RCXII20S S&P RCXII20 вентиляторы сброса силы тяжести / приточные. Без питания. 1-2 дня $ 251,10
    RCXII20SFS S&P RCXII20 вентиляторы сброса силы тяжести / приточные.Без питания. Самостоятельная перепрошивка. 1-2 дня $ 250,40
    RCXII24S S&P RCXII24 вентиляторы сброса силы тяжести / приточные. Без питания. 3-4 дня $ 512,40
    RCXII26S S&P RCXII26 приточно-вытяжные вентиляторы.Без питания. 3-4 дня $ 559,40
    RCXII30S S&P RCXII30 приточно-вытяжные вентиляторы. Без питания. 3-4 дня $ 599.20
    RCXII33S S&P RCXII33 приточно-вытяжные вентиляторы.Без питания. 3-4 дня 845,30 $
    RCXII36S S&P RCXII36 вентиляторы сброса силы тяжести / приточные. Без питания. 3-4 дня $ 893,00
    611214 S&P Бордюр для установки на крышу высотой 12 дюймов. 14-3 / 4 дюйма кв.Оцинкована гвоздезабивателем. 1-2 дня 134,60 $
    611222 S&P Бордюр для установки на крышу высотой 12 дюймов. Площадь 22-1 / 4 дюйма. Оцинкована деревянным гвоздезабивателем. 1-2 дня $ 159,90
    611227 S&P Бордюр для установки на крышу высотой 12 дюймов.27-3 / 4 дюйма кв. Оцинковано деревянным гвоздезабивателем. 1-2 дня $ 217.80
    611233 S&P Бордюр для установки на крышу высотой 12 дюймов. Площадь 33-3 / 4 дюйма. Оцинкована деревянным гвоздезабивателем. 1-2 дня $ 235,90
    611240 S&P Бордюр для установки на крышу высотой 12 дюймов.40-3 / 4 дюйма кв. Оцинковано деревянным гвоздезабивателем. 1-2 дня 259,80 долларов США
    2401.0808U Заслонка выхлопа / сброса S&P. Сила тяжести. 8X8 дюймов. 1-2 дня $ 93,40
    2401.1515U Заслонка выхлопа / сброса S&P.Сила тяжести. 15X15 дюймов. 1-2 дня $ 122,30
    2401.2121U Заслонка выхлопа / сброса S&P. Сила тяжести. 21X21 дюймов. 1-2 дня $ 153,40
    2401.2727U Заслонка выхлопа / сброса S&P. Сила тяжести. 27X27 дюймов. 1-2 дня $ 177,30
    2401. 3434U Заслонка выхлопа / сброса S&P. Сила тяжести. 34X34 дюйма. 3-4 дня 210,60 $
    2401.M1515U Заслонка выхлопа / сброса S&P. Моторизованный (115/1/60). 15X15 дюймов. 1-2 дня 254 доллара.70
    2401.M0808U Заслонка выхлопа / сброса S&P. Моторизованный (115/1/60). 8X8 дюймов. 1-2 дня 210,60 $
    2401.M2121U Заслонка выхлопа / сброса S&P. Моторизованный (115/1/60). 21X21 дюймов. 1-2 дня 274 доллара.30
    2401.M2727U Заслонка выхлопа / сброса S&P. Моторизованный (115/1/60). 27X27 дюймов. 1-2 дня $ 294,50
    2401.M3434U Заслонка выхлопа / сброса S&P. Моторизованный (115/1/60). 34X34 дюйма. 3-4 дня 340 долларов. 90
    2401.0808D Заслонка подачи / впуска S&P. Сила тяжести. 8X8 дюймов. 3-4 дня $ 93,40
    2401.1515D Заслонка подачи / впуска S&P. Сила тяжести. 15X15 дюймов. 1-2 дня $ 122,30
    2401.2121D Заслонка подачи / впуска S&P. Сила тяжести. 21X21 дюймов. 1-2 дня $ 153,40
    2401.2727D Заслонка подачи / впуска S&P. Сила тяжести. 27X27 дюймов. 1-2 дня $ 177,30
    2401.3434D Заслонка подачи / впуска S&P.Сила тяжести. 34X34 дюйма. 3-4 дня 210,60 $
    2401.M0808D Заслонка подачи / впуска S&P. Моторизованный (115/1/60). 8X8 дюймов. 1-2 дня $ 221,40
    2401. M1515D Заслонка подачи / впуска S&P. Моторизованный (115/1/60).15X15 дюймов. 1-2 дня 251,80 долл. США
    2401.M2121D Заслонка подачи / впуска S&P. Моторизованный (115/1/60). 21X21 дюймов. 1-2 дня 293,80 долл. США
    2401.M2727D Заслонка подачи / впуска S&P. Моторизованный (115/1/60).27X27 дюймов. 1-2 дня 311,20 $
    2401.M3434D Заслонка подачи / впуска S&P. Моторизованный (115/1/60). 34X34 дюйма. 3-4 дня $ 363,30

    Термодинамическая система вентиляции невесомости для резервуара с жидким водородом на JSTOR

    Журнальная статья

    Термодинамическая вентиляция в условиях невесомости для резервуара с жидким водородом

    Дэвид Хэлси

    Сделки SAE

    Издатель: SAE International

    https: // www. jstor.org/stable/44472994

    Копировать

    Термодинамическая система вентиляции (TVS) для вентиляции резервуара с жидким водородом в условиях низкой гравитации была спроектирована и изготовлена ​​Sundstrand. TVS был спроектирован и построен в соответствии со спецификациями General Dynamic Space Systems Division (GDSSD) и был основан на более ранних лабораторных работах и ​​исследованиях, проведенных GDSSD для НАСА. TVS обеспечивает отвод перегретого пара из бака для регулирования давления в баке с минимальными потерями топлива.Основными компонентами TVS являются теплообменник с вихревым потоком, смесительный насос с приводом от электродвигателя, полностью резервный электронный инвертор и резервный комбинированный регулятор и запорный клапан. TVS был тщательно протестирован; результаты испытаний хорошо согласуются с аналитическими прогнозами. В этом документе описывается система и обсуждаются результаты испытаний.

    SAE International - это глобальная ассоциация, в которую входят более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности.Основные направления деятельности SAE International - обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

    × Закрыть оверлей

    Закрыть просмотр

    Отводные клапаны

    | Решения для порошковых процессов

    Отводные клапаны конвейерной линии

    Powder Process-Solutions предлагает широкий спектр переключающих клапанов, которые обеспечивают способы направления продукта от одного входа к нескольким выходам или от нескольких входов к одному выходу. Конструкции могут выдерживать как гравитационный поток, так и давление пневматической транспортировки.

    Переключающие клапаны

    доступны в ручном исполнении, что позволяет снизить затраты и подходит для систем с меньшей потребностью в смене продукта, а также в автоматическом исполнении, в котором имеется панель с автоматическим переключающим клапаном, необходимая на больших предприятиях или в ситуациях с повторяющимся продуктом замена.

    Отводные клапаны Y-типа

    Отводные клапаны

    Y-типа используются в системах пневмотранспорта с разреженной фазой и вакууме для направления потока потока в одно из двух мест назначения или используются в обратном направлении для объединения двух источников в одно место назначения.

    Отводные клапаны

    Y-типа подходят для применений, ориентированных на неабразивные порошки и сырный творог.

    Клапаны сброса (отвода накипи)

    Заправочные вентиляционные клапаны используются для отвода потока порошка в системах пневмотранспорта. Они специально разработаны для отвода потока порошка непосредственно в бункеры, в то время как транспортирующий воздух отводится дальше по линии в другую емкость с фильтром вентиляции бункера. При использовании весов с бункером клапан быстро отклоняется при достижении заданного веса, а оставшийся порошок в линии транспортируется обратно в бункер источника.

    Заливные вентиляционные клапаны компактны и просты, с небольшим количеством движущихся частей.

    Гравитационные переключающие клапаны

    Гравитационные отводные клапаны отводят материал, подаваемый самотеком, в одну или две линии, полностью закрывая неиспользуемый порт с помощью вращающейся лопасти. Наши превосходные конструкции не только исключают мертвые зоны, что позволяет материалу беспрепятственно протекать через клапан, но также предлагают демонтаж без инструментов для быстрой и легкой очистки и замены.

    В зависимости от местоположения и области применения наши инженеры могут спроектировать и установить соответствующий переключающий клапан, чтобы обеспечить бесперебойную работу вашей производственной линии. Конструкция материала зависит от требований завода. Клапаны, соответствующие санитарным нормам USDA Dairy, а также те, которые соответствуют санитарным стандартам 3A, доступны для чувствительных приложений.

    Гравитационный дополнительный топливный бак вопрос [Архив]


    Просмотр полной версии: Вопрос о дополнительном топливном баке с гравитационным потоком



    iawoody2

    26.11.2014, 19:49

    Не знаю, где это спросить, но вот оно. Для тех, у кого есть топливный бак с гравитационным потоком, оставлять клапан открытым или закрывать его, пока заводской бак не опустится до половины?

    Спасибо.Боб


    Camper Bunce

    26.11.2014, 20:00

    Я закрываю свой, когда я припаркован на любое время. при езде оставляю клапан открытым. У меня были проблемы с расходом топлива в OEM-баке из-за теплового расширения при заполнении.


    jimtoo

    26.11.2014, 20:07

    Привет, Боб,

    Я оставляю шахту закрытой, пока она не опустится до 1/2 или около того. Если у меня он открыт с полным баком, то после 100 миль или около того загорается индикатор проверки двигателя, потому что я не использую топливо, он думает, что что-то не так.Но у меня также есть GM, а не Ford, поэтому я не знаю, будет ли он делать то же самое. Также у вас должен быть предохранительный клапан, чтобы он не попал в заливную горловину, когда заводской бак заполнится, и вы можете забыть и / или кто-то снимет заводскую крышку заливной горловины и будет затоплен.

    Я переместил пост в лучшее место.

    Jim M


    branson4020

    26.11.2014, 20:08

    Я закрываю шахту, когда стою на стоянке в любое время. при езде оставляю клапан открытым.У меня были проблемы с расходом топлива в оригинальном баке из-за теплового расширения при заполнении.

    Что он сказал.


    jnbhobe

    26.11.2014, 20:14

    У меня есть 12-вольтовый солониод, подключенный к переключателю upfitter. Я включаю его на 3/4 и полный и обычно оставляю включенным при буксировке, у меня также есть ручное отключение.


    iawoody2

    26.11.2014, 20:26

    Спасибо за все быстрые ответы. Это только подтверждает мои мысли. Я установил свой бак сегодня, а затем залил заводской бак и новый вспомогательный бак, открыл вентиль.Никаких протечек, хорошо. Но потом припарковался в гараже, вышел сегодня вечером, и на полу было дизельное топливо, идущее из верхней части заводского бака, а не капель. Я закрыл вентиль, вытер бак и пришел к выводу, что вы сказали.
    Как всегда, этот форум и люди на нем самые лучшие.
    Боб


    GOTTOYS

    11-26-2014, 21:01

    Боб, обратный клапан в фитинге, который входит в заправочную трубу, должен находиться в вертикальном положении. Ваш основной бак заполнится до этого места на заливной трубе.Я предполагаю, что даже после того, как обратный клапан перекрывает поток, если предположить, что это так, топливо в наливной трубке может расшириться от нагрева и начать вытекать вокруг крышки. Обычно я закрываю доп. танк выключен, когда я припаркован. Экономия до 30 центов за галлон, когда я попадаю в другой штат, и удобство того, что мне не нужно останавливаться для заправки, если только я не хочу, чтобы все это того стоило ... Безопасные путешествия, Дон


    MTPockets

    11-26 -2014, 21:03

    Просто любопытно насчет законности системы гравитационного заполнения.Или, по крайней мере, безопасность.


    GOTTOYS

    26.11.2014, 21:21

    Просто любопытно на предмет законности системы гравитационного заполнения. Или, по крайней мере, безопасность. Система гравитационной подачи соответствует требованиям DOT. Об этом много раз говорили. Не разрешено для бензина. Буквально тысячи в употреблении. В вентиляционном отверстии имеется обратный клапан на случай опрокидывания, а также обратный клапан в заливном шланге. Я устанавливаю свою во второй грузовик. Одна из лучших вещей, которые я купил ... Don


    cookie

    11-26-2014, 21:22

    Боб, еще одна вещь, о которой нужно помнить, - не заполнять дополнительный резервуар до верха.
    Особенно в жаркие летние месяцы не забудьте оставить немного места для головы.
    Дизель любит расширяться в этом баке и оставит большой беспорядок на вашей подъездной дорожке.

    Peace
    Dave


    iawoody2

    26.11.2014, 21:31

    Да, я проверил все соединения, заводскую крышку и обратный клапан в T. Нигде не протекает. Как уже было сказано, и мои первоначальные мысли, давление вызывало переполнение заводского бака сверху. Просто вышел и проверил, так как я закрыл вспомогательный клапан и перестал капать.
    Боб


    иллюминатор

    11-27-2014, 00:22

    У Ford есть приварной шов (фланец), который мешает тому, где заканчивается большинство опрокидывающихся клапанов. Затрудняет вертикальную установку клапана.

    Я сложил эти щепотки, чтобы перевернуть их наверх.

    У меня есть гравитационный резервуар, но, как и Джон, я также использую соленоид, подключенный к установщику. «Если» мой соленоид когда-нибудь выйдет из строя, я сниму его и просто воспользуюсь запорным клапаном на 1/4 оборота, который у меня есть на баке.


    mobilcastle

    27.11.2014, 08:31

    Шахта открыта постоянно, и у меня не было проблем. Я не заполняю свой дополнительный бак полностью. Убедитесь, что при установке установите обратный клапан в правильное положение. Я очень доволен своим. Мне нравится простота системы. Моя chevy правильно считывает топливо - полный до тех пор, пока дополнительный бак не опустеет, тогда как обычные показания бака на баке OEM. Если гравитационный резервуар запрещен, то почему производители продолжают их строить? Здесь нет треп, просто вопрос.


    JWalker

    27.11.2014, 09:06

    RDS 37-галлонный бак. Питается гравитацией. Просто и отлично работает. Только вмещает истинные «32 галлона». Но 32 галлона дают мне еще 350 миль.


    Doublegranch

    27.11.2014, 11:05

    Мой 55-галлонный бак подключил мой дилер Dodge. Запорный клапан на баке и крепится непосредственно к основному топливному баку, а не к заливной трубке. У моего грузового цистерны есть заводская установка вспомогательного порта на цистерне. Я держу его всегда полным, и он никогда не протекает или не проливается.У меня также есть быстроразъемные соединения наверху для заправки оборудования моего ранчо и портативный топливный насос на 12 В. У меня был этот танк на двух последних уловках, никаких проблем. Во время путешествия я жду, пока в основном баке останется 1/4, затем открываю клапан и оставляю его до тех пор, пока не настанет время наполниться. Я обычно убегаю примерно на 1400 миль от обоих баков, когда не тяну. Я могу добраться от своего ранчо до Каспер Вайо без дозаправки ... 1200 миль в одну сторону. Между прочим, это дизельное топливо ..


    иллюминатор

    27.11.2014, 11:53

    Если гравитационный бак незаконен, то почему производители продолжают их строить? Здесь нет треп, просто вопрос.

    Дизель = ОК
    Бензин = не ОК


    в пути 2

    27.11.2014, 14:46

    RDS 37-галлонный бак. Питается гравитацией. Просто и отлично работает. Только вмещает истинные «32 галлона». Но 32 галлона дают мне еще 350 миль.

    У меня такая же настройка. Откройте клапан на резервном баке, если остановки подачи топлива происходят далеко друг от друга, неудобно или дешевле заправлять их в дороге.


    иллюминатор

    11-28-2014, 09:33

    Внимание всем, кто думает об использовании соленоида с их настройкой гравитационного заполнения.Соленоиды топливных баков с самотечным наполнением отличаются от соленоидов обычных топливных баков.
    Они выглядят одинаково у соответствующих производителей и моделей, с той разницей, что гравитационные модели не нуждаются в давлении напора для открытия.


    whp4262

    11-28-2014, 09:59

    Я установил резервуар с attatank.com с системой заполнения свободы. Немного дороже, но работает очень хорошо и без лишних забот.

    Отправлено с моего iPhone с помощью Tapatalk


    khalsey

    28.11.2014, 17:14

    Я использовал селоноид только несколько лет и с тех пор добавил насос и топливный фильтр для фильтрации топлива, прежде чем перейти к сток бак.


    иллюминатор

    29.11.2014, 08:18

    для фильтрации топлива перед отправкой в ​​резервуар.

    По какой-то конкретной причине?


    khalsey

    29.11.2014, 13:07

    Есть особая причина?
    Просто пытаюсь сохранить топливо в баке как можно более чистым. Я почти всегда качаю топливо до доп. бак при заправке.


    Fred_Topeka

    12-09-2014, 14:28

    Я только что получил бак RDS на 20 галлонов № 72587.
    Мой вопрос: я собираюсь использовать слив 3/8 "для гравитационного соединения с заполнить комплект.
    Я хочу снять и закрыть всасывающие топливопроводы в верхней части бака.
    Это не должно быть проблемой, но в верхней части есть третье резьбовое отверстие.
    Я думаю, что в этом отверстии с резьбой 1/2 дюйма установлено переворачиваемое вентиляционное отверстие.
    Можно ли снять это переворачиваемое вентиляционное отверстие, поскольку вместе с баком есть вентилируемая крышка топливного бака?
    Если ее нельзя снять, как Вы не допускаете попадания грязи и насекомых в нагрудник для шланга?


    cookie

    12-09-2014, 18:25

    Вам понадобится вентиляционное отверстие в дополнительном баке.
    RDS должен иметь сверху вентиляционное отверстие с обратным клапаном.

    Peace
    Dave

    Отправлено из моего великолепного Galaxy S5 с использованием Tapatalk


    иллюминатор

    12.09.2014, 19:51

    RDS сказал мне, что бак не будет стекать под действием силы тяжести через крышку, что требуется дополнительная вентиляция.

    Я проложил вентиляционный шланг под направляющей кровати, закрепил его петлей и добавил в конец небольшой универсальный топливный фильтр.


    travelin2

    12-09-2014, 20:30

    Я протянул вентиляционный шланг под направляющей кровати, закрепил его петлей и добавил к концу небольшой универсальный топливный фильтр.

    То же, но без фильтра. Оберните шланг петлей так, чтобы конец был обращен вниз, чтобы во время стирки не собиралась посторонняя вода из шланга или дождя.


    cookie

    12.09.2014, 20:40

    У меня тоже была петля в вентиляционной линии ... какое-то время.
    Однажды я залил слишком много топлива в бак, а когда на следующий день стало жарко, топливо расширилось и вылилось из вентиляционного шланга.
    После включения вспомогательного бака в тот же день он не сливался.
    Кажется, что в контуре было достаточно топлива, чтобы не допустить вентиляции, необходимой для гравитационного потока.
    Открыл крышку наливной горловины и услышал свист воздуха, поступающего в бак.
    Я отрезал петлю, и с тех пор никаких проблем не было.

    Peace
    Dave


    travelin2

    12.09.2014, 20:51

    Odd. У меня пару раз заправляли горючее (мой подъезд наклонный и обращен на юг, поэтому, если я припаркуюсь определенным образом в жаркий летний день - [emoji22] [emoji22] [emoji22] [emoji22]), но если я открою клапан бака для заполнения бака OEM Я вижу, как топливо из шланга (моя поли-трубка) втягивается обратно в бак.


    jnbhobe

    12-09-2014, 20:57

    Я не вставлял петлю, но добавил фильтр до конца и привязал его под крышкой тонно.


    иллюминатор

    12-10-2014, 11:58 AM

    У меня тоже была петля в вентиляционной линии . .. какое-то время.
    Однажды я залил слишком много топлива в бак, а когда на следующий день стало жарко, топливо расширилось и вылилось из вентиляционного шланга.
    После включения вспомогательного бака в тот же день он не сливался.
    Кажется, что в контуре было достаточно топлива, чтобы не допустить вентиляции, необходимой для гравитационного потока.
    Открыл крышку наливной горловины и услышал свист воздуха, поступающего в бак.
    Я отрезал петлю, и с тех пор никаких проблем не было.

    Peace
    Dave

    Итак, вы установили петлю, как вентиляционные отверстия резервуара для воды: p

    Шахта выходит из резервуара, поднимается к направляющей и опускается вниз. Никаких ямок.

    Думаю, я должен сказать, что поставил в бухту вместо петли.


    cookie

    12-10-2014, 12:19

    Сейчас у меня выпуклость, но буду резать ее по центру.
    Я действительно даже не вижу необходимости в дополнительном шланге.

    Peace
    Dave


    иллюминатор

    12-10-2014, 12:32 PM

    У меня есть бухта, но я буду резать ее по центру.
    Я действительно даже не вижу необходимости в дополнительном шланге.

    Peace
    Dave

    Я тоже этого не делал, но см. Сообщение № 25

    RDS сказал мне, что бак не будет стекать под действием силы тяжести через крышку, что требуется дополнительная вентиляция.


    На основе vBulletin® Версия 4.2.5 Авторские права © 2021 vBulletin Solutions Inc.Все права защищены.

    gVent - Вентилятор с открытым исходным кодом на основе гравитации - Спонсор

    В феврале 2020 года, в разгар пандемии CoVid-19, начали проявляться опасения по поводу глобальной нехватки вентиляторов, и эти опасения быстро стали реальностью. Мы стремились найти локальное решение быстро развивающегося кризиса, работая вместе с сотнями проектов с открытым исходным кодом по всему миру, направленных на решение той же проблемы.

    Мы считаем, что добавляем новое решение в постоянно развивающийся рынок недорогих аппаратов ИВЛ.Созданное с использованием легкодоступных материалов, наша цель состояла в том, чтобы создать устройство, которое можно было бы изготавливать по цене менее 100 долларов при ограниченных ресурсах, а также более надежную модель, основанную на тех же принципах.

    Современные коммерческие вентиляторы представляют собой сложные машины со специализированными компонентами. Согласно руководству Министерства здравоохранения и социального обеспечения «Спецификация быстродействующих вентиляционных систем» (20.03.2020), вентиляторы должны соответствовать определенным критериям, чтобы считаться «клинически приемлемыми».

    Совместимые с RMVS аппараты ИВЛ должны обеспечивать один из двух режимов вентиляции. Первый - это принудительная вентиляция , при которой пациент полностью находится под действием седативных средств, и вся работа по дыханию должна выполняться аппаратом ИВЛ в соответствии с заранее установленными критериями (например, дыхательный объем, частота дыхания, отношение E / I). Поддерживающая вентиляция , с другой стороны, используется, когда пациент может выполнять некоторую работу самостоятельно. Аппарат должен уметь определять, когда пациент пытается сделать вдох (и обеспечивать поддержку вдоха), и когда пациент выдыхает. Мы стремимся достичь обоих.

    Как это работает

    Основа системы gVent - это гравитационных, водяных и двух цилиндрических сосудов , соединенных вместе для создания системы под давлением. Затем это давление можно использовать для вентиляции больного. Оба сосуда запечатаны с одного конца. Больший сосуд наполнен водой; меньший сосуд помещается внутри большего сосуда.

    Затем воздух поступает в систему из газовых патрубков больницы. Таким образом, врач может контролировать FiO2, подбирая количество больничного воздуха к количеству доставленного кислорода. По мере того, как этот сжатый газ накапливается в системе, верхний цилиндр смещается вверх из своего положения покоя, соразмерно весу верхнего цилиндра (к которому может быть добавлен вес для регулировки давления).

    Для подачи воздуха открывается клапан, выпуская смесь сжатый воздух / O2 к интубированному пациенту. С помощью клапана, управляемого с помощью электронной схемы, оператор имеет возможность контролировать важные респираторные параметры, включая частоту дыхания, соотношение I: E и объем воздуха, подаваемого пациенту .

    Обслуживание и очистка относительно просты. Большинство основных компонентов вентилятора собраны из непластифицированного ПВХ, инертного химически стойкого вещества . Вставка деталей может осуществляться при помощи сварки пластика, клея ПВХ или фрикционного соединения с тефлоновой лентой. Все они подходят для питьевой воды. Единственный интерфейс между воздухом, поступающим к пациенту, и внешней средой - это вода в системе. Поскольку это приводит к небольшому риску загрязнения системы, эта вода постоянно очищается и дезинфицируется на протяжении всего использования аппарата ИВЛ с помощью УФ-стерилизации или концентрированного солевого раствора.

    Какие особенности делают gVent уникальным?

    Одной из самых сильных сторон этой системы является ее способность обеспечивать постоянного давления на вдохе , что значительно снижает риск баротравмы, присущей многим недорогим конструкциям вентиляторов. Это постоянное давление плато, которое имитирует подачу воздуха в коммерческом аппарате ИВЛ, было популярной особенностью среди конечных пользователей, которые оценивали наше устройство, включая респираторных терапевтов, анестезиологов и реаниматологов. Мы считаем, что этот уникальный и надежный способ доставки отличает этот вентилятор от многих других конструкций.

    Узнайте больше на gvent.ca


    Краткое руководство по выпускным воздушным клапанам

    Воздушный выпускной клапан играет важную роль в системах трубопроводов под давлением. В этом сообщении блога мы обсудим лучшие отрасли и области применения выпускных клапанов, их ключевые преимущества и даже некоторые недостатки.

    ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?

    Воздух, попавший в трубопровод, естественным образом поднимается и собирается в верхних точках системы.Этот захваченный воздух может вызвать отказы насоса, неправильные показания приборов, коррозию, проблемы с потоком и гидравлический удар или скачки давления. Ненужный воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.

    Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за недостаточной вентиляции трубопровода.

    Воздух в трубопроводе поступает из 3-х первичных источников:

    1. Сам трубопровод - Перед пуском трубопровод технически не пустой, он заполнен воздухом.До тех пор, пока трубопровод не будет заполнен жидкостью, необходимо удалить воздух.
    2. Перекачиваемая жидкость - Вода содержит 2% воздуха по объему. Другие жидкости, такие как клеи или другие густые жидкости, могут задерживать воздух в карманах. Когда жидкость движется по системе, воздух продолжает отделяться от жидкости и накапливаться в высоких точках системы.
    3. Механическое оборудование - Воздух можно втянуть в систему через такое оборудование, как насосы, сальники, клапаны и соединения труб.

    Поскольку воздух скапливается в верхних точках системы, происходит ограничение линии.Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачивания, следовательно, увеличивает потребление энергии.

    Когда жидкость проталкивается через ограниченную трубу, ее скорость увеличивается. По мере увеличения скорости вполне возможно, что воздушный карман полностью или частично оторвется и унесется вниз по потоку. Это вызывает скачок высокого давления или гидравлический удар.

    Скачки давления и гидравлический удар могут вызвать серьезные повреждения насосов, клапанов и трубопроводов. Это самое серьезное последствие накопления воздуха в верхних точках системы.

    Если воздушный карман не уносится скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система будет полностью связана воздухом, что приведет к остановке потока.

    Клапаны выпуска воздуха предназначены для непрерывного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.

    КАК ОНИ РАБОТАЮТ?

    Клапаны выпуска воздуха устанавливаются в самых высоких точках трубопровода, где воздух собирается естественным образом.Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до того места, где он больше не поддерживает поплавок, он опускается. Это движение отталкивает седло от отверстия, заставляя клапан открываться и выпускать накопившийся воздух в атмосферу.

    По мере выпуска воздуха жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижмется к отверстию, закрывая клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.

    Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где наиболее вероятно скопление воздуха. Устанавливайте их в верхних точках системы в вертикальном положении впускным отверстием вниз. Не забудьте добавить запорный клапан под клапаном на случай, если потребуется обслуживание.

    НАИЛУЧШИЕ ПРИМЕНЕНИЯ ДЛЯ КЛАПАНОВ ВЫПУСКА ВОЗДУХА

    Водопроводные и канализационные магистрали являются популярными областями для поиска клапанов для выпуска воздуха.Если они установлены правильно, вы должны увидеть их на вершинах и высотах системы. Иногда они могут быть немного ниже по потоку или в паре с комбинированным воздушным / вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа трубопроводов с замкнутым контуром или под давлением, которые могут захватывать воздух.

    Воздушные выпускные клапаны имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Поэтому они лучше всего подходят для применений с меньшими объемами выхлопного воздуха.

    ПРЕИМУЩЕСТВА

    Клапаны выпуска воздуха защищают трубопроводную систему и поддерживают ее эффективность.Эти клапаны идеально подходят для быстрого удаления большого количества воздуха во время заполнения или запуска. Они также позволяют воздуху возвращаться в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушиться под отрицательным давлением.

    После установки клапана выпуска воздуха он постоянно работает автоматически.

    НЕДОСТАТКИ

    Если трубопровод заполняется или опорожняется слишком быстро, выпускной воздушный клапан не всегда удовлетворяет потребности в потоке воздуха. Вы должны правильно рассчитать размер клапана для вашего применения.

    ЗАКЛЮЧЕНИЕ

    Когда воздух может скапливаться в насосных системах, возрастает риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижается эффективность, внедрение клапанов выпуска воздуха может быть хорошим началом.

    У вас есть трубопровод, для которого может потребоваться выпускной воздушный клапан? Убедитесь, что вы выбрали подходящий клапан для работы, поговорив с опытным инженером.

    Если вам нужна помощь в выборе подходящего насоса для вашего применения, спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
