Соответствие диаметров UTP кабеля и гофротрубы

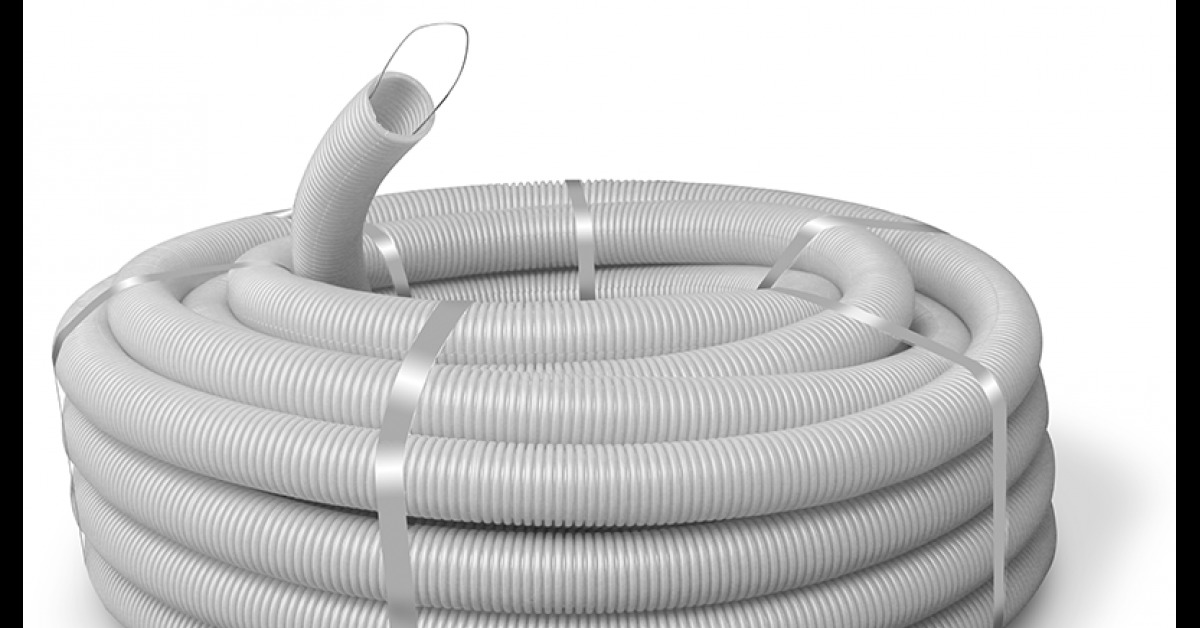

При монтаже СКС и электропроводки в последнее время стали очень активно использовать ПВХ, ПНД или металлическую гофру.

Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций. Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штробы, да еще и в большем количестве. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов. А как узнать сколько проводов можно затянуть в одну гофру? Попробуем разобраться в этом вопросе!



Любой подсчёт в теоретической части будет отличаться от практической. Теоретический подсчёт подразумевает в себе подсчёт сечения кабеля и толщину гофры, но не возможно учесть все нюансы.

Вот некоторые из них, на которые стоит обратить внимание :

  • плотно забиваемая проводами гофра — это неудобство в монтаже, недостаточный теплоотвод при прокладке эл. кабеля и возможные взаимные помехи при прокладке СКС.
  • если длинна протяжки кабеля больше 5-6 метров, то это усложняет процесс затяжки из-за не прямолинейности самой гофры.
  • при подсчёте многие считают внешний диаметр трубы, а внутренний гораздо меньше чем мы думаем.
  • при перекручивании хотя бы трёх кабелей UTP, диаметр пучка увеличивается на 25%, я уже не говорю что при протяжке 14-15 концов скрутка будет обязательно.
  • если место не позволяет распрямить трубу, то это уменьшит количество концов на 50%.
  • принято считать, что для нормальной эксплуатации эл. кабелей, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры.

    •



Ниже приведена таблица внешних и внутренних диаметров гофры:

НаименованиеВнешний диаметр мм. Внутренний диаметр мм.
Труба гофрированная 16 мм.1610,7
Труба гофрированная 20 мм.2014,1
Труба гофрированная 25 мм.2518,3
Труба гофрированная 32 мм.3224,5
Труба гофрированная 40 мм.4031,5
Труба гофрированная 50 мм.5039,6
Труба гофрированная 63 мм.6350,6

А теперь к самой сути вопроса — сколько же максимально влезет UTP кабелей  в гофру:

НаименованиеМаксимальное количество кабелей UTPРекомендуемое количество кабелей UTP, не более
Труба гофрированная 16 мм.
4		2
Труба гофрированная 20 мм.53
Труба гофрированная 25 мм.6 — 74
Труба гофрированная 32 мм.7 — 86
Труба гофрированная 40 мм.9 — 107
Труба гофрированная 50 мм.11-129
Труба гофрированная 63 мм.14-1512

Примерная формула расчёта максимального количества UTP кабеля такая:
KU*4=D
KU — максимальное количество кабелей UTP

D — диаметр гофры

Ответ округляем до большего диаметра, допустим получилось у нас 30, значит берём гофру диаметром 32. Рекомендуется уменьшить максимальное количество UTP кабелей в гофротрубе на 30-50%.


Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж СКС, монтаж систем видеонаблюдения, монтаж СКУД и провести тестирование СКС на соответствие категории поверенным прибором.
